ЭКСПЛУАТАЦИЯ и ремонт ОБОРУДОВАНИЯ (5 курс)

ЛЕКЦИЯ №10

техническая эксплуатация электрооборудования

Учебные вопросы:

  1. Понятие условной единицы электрооборудования.
  2. Формы эксплуатации электрооборудования.
  3. Обоснование структуры электротехнической службы.

1. Понятие условной единицы электрооборудования

 Единицы измерения эксплуатационных работ

Сельскохозяйственные предприятия имеют большое количество разнообразного электрооборудования, сооружений, электроустановок. Для определения объёма работ с технического обслуживания электрооборудования в хозяйстве введена единая мера — условные единицы.

За условные единицы взято электродвигатель мощностью свыше 10 кВт, оснащенный приборами автоматического управления, которое отвечает затратам работ на обслуживание и ремонт 18,6 чел/ч. Все другие виды оборудования за сложностью и трудоёмкостью обслуживание приравнивают к этому двигателю через коэффициент перевода. Расчет проводят в специальных таблицах для каждого участка. Объем работ в целом по хозяйству вычисляют, суммируя условные единицы каждого участка.

Система условных единиц предназначена для определения трудоёмкости работ, которая выполняет электротехническая служба в хозяйствах с планового и оперативного обслуживания всех видов в электрооборудования, мелкомонтажных работ и монтаж новых электроустановок, которые используются хозяйственным способом.

Система условных единиц разработана с учетом нормативов трудоёмкости и периодичности её выполнение (опираясь на систему ПЗРЕ с. г.). Во время использования электрооборудования на протяжении года, меньше 4 месяцев, учитывают коэффициент неравномерности 0,7; во время использования двигателей меньше 6 часов за сутки условные единицы умножают на коэффициент 0,85; больше 10 часов работы на коэффициент 1,2. Условные единицы электротехнического оборудования учитывают затраты труда на выполнение плановых технических обслуживаний и текущих ремонтов, оперативное обслуживание, затраты времени на подготовку рабочих мест и необходимые переезды (переходы) к ним. Перечисленные условные единицы учитывают наличие в электроустановках вводных и распределительных шкафов, заземляющих устройств, измерительных приборов, устройств защиты и сигнализации. Условные единицы трудоёмкости обслуживания работающих дизельных электростанций не учитывают работы дежурного машиниста. Общее количество условных единиц обслуживания используют для определения формы организации и количества обслуживающего персонала службы главного энергетика. Расчет объёма работ с использованием условных единиц проводится на основе результата его инвентаризации.

Эксплуатационные работы измеряются в условных единицах ремонта (УЕР) и в условных единицах электрооборудования (УЕЭ).

1 условная единица ремонта (УЕР) - трудовые затраты на один ремонт (одно ТО) трехфазного асинхронного короткозамкнутого электродвигателя закрытого исполнения мощностью 5 кВт, напряжением 380/220 В и частотой вращения магнитного поля статора 1500 об/мин.

1 условная единица электрооборудования (УЕЭ) - это усредненные годовые затраты труда на техническую эксплуатацию комплекта электрооборудования электропривода с электродвигателем мощностью 10 кВт и выше, снабженного приборами автоматического управления.

Трудоемкость одной УЕЭ составляет в среднем 27 челчас/год, из них на:

- дежурное обслуживание 34 челчас/год;

- техническое обслуживание 97 челчас/год;

- текущий ремонт 1113 челчас/год;

- капитальный ремонт 3 челчас/год.

При этом первые значения соответствуют круглогодичному, а вторые - сезонному использованию электроустановок.

Данные об объеме работ в УЕЭ необходимы для определения численности инженерно-технических работников (ИТР), выбора руководителя ЭТС, для определения формы обслуживания, для отнесения эксплуатационного участка к соответствующей группе по оплате труда.

При определении объема работ для ЭТС необходимо физическое количество установленного в хозяйстве электрооборудования перевести в условное при помощи нормативных коэффициентов (УЕЭ). Коэффициенты перевода электрооборудования в УЕЭ приведены в приложении к ППР и ТО.

Расчет годовых затрат труда на ТО, ТР, ЗС и КР следует производить через УЕР.

Существуют три метода расчета объема работ:

- по УЕЭ;

- по нормочасам (ППР и ТО и тамбовская методика);

- по УЕР (методика ВНИПТИМЭСХ).

Для облегчения расчета годовой производственной программы можно воспользоваться ЭКСПЛУАТАЦИОННЫМИ КАРТАМИ. Что это такое?

Совокупность всех данных, определяющих особенности и нормативы технической эксплуатации на конкретном объекте, называют эксплуатационной картой производственного объекта.

Т. е. необходимо определять трудоемкость всех видов работ по каждому из объектов.

2. Формы эксплуатации электрооборудования.

На предприятиях АПК применяют индивидуальную (хозяйственную) и централизованную форму технической эксплуатации электрооборудования. В соответствии с этим различают индивидуальные и централизованные электротехнические службы (ЭТС).

Индивидуальную ЭТС, выполняющую весь комплекс работ производственной программы, создают в пределах хозяйства. Иногда эта служба привлекает подрядные организации для выполнения работ по развитию электрификации данного хозяйства.

Централизованную ЭТС формируют в масштабах района как составную часть единой инженерной службы РАПО или на кооперативных началах в форме районных предприятий Агропромэнерго. При этом в хозяйствах создают эксплуатационные участки центральной ЭТС, которая выполняет работы на условиях типового хозяйственного договора.

В зависимости от числа обслуживаемого электрооборудования и состава выполняемых работ в конкретном хозяйстве централизованная эксплуатация может быть комплексной или специализированной.

При комплексном обслуживании всю производственную программу выполняет централизованная ЭТС. Производственный и инженерно-технический персонал ЭТС хозяйства, определяемый в соответствии со штатными нормативами, передается в штаты районного эксплуатационного предприятия.

При специализированном обслуживании центральная ЭТС принимает от хозяйств на техническую эксплуатацию отдельные производственные объекты (животноводческие комплексы, зернотока и т. п.) или отдельные виды оборудования либо выполняет специальные виды работ (контрольные измерения, профилактические испытания и т. п.). Остальную часть производственной программы выполняет ЭТС хозяйства.

Для правильного выбора формы ЭТС необходимо учитывать следующие факторы:

- годовой объем и номенклатуру работ;

- расположение объектов на территории района и транспортные связи;

- укомплектованность хозяйств электромонтерами и техническими средствами эксплуатации и т. д.

При этом различают качественное и количественное обоснование формы ЭТС. В первом случае названные факторы учитывают приближение (хуже — лучше, больше — меньше), а во втором — учитывают числовые значения факторов.

Правильное обоснование заключается в том, что результаты обследования сравнивают со следующими признаками рационального построения ЭТС.

Индивидуальная ЭТС оправдана при достаточно большом объеме работ по эксплуатации электрооборудования и хозяйстве и хорошей его обеспеченности трудовыми и материальными ресурсами, а также при значительном удалении хозяйства от районного центра или при плохом состоянии дорог.

Централизованная ЭТС, облегчающая концентрацию усилий на наиболее важном в данный момент направлении, оправдана при дефиците тех или иных ресурсов. Кроме того, она позволяет более полно и интенсивно использовать ремонтно-обслуживающую базу. Но эти преимущества реализуются лишь при хорошей диспетчерской службе и надежной транспортной связи с хозяйствами.

Методы обоснования формы ЭТС различают по числу учитываемых факторов. По первому методу учитывают только объем производственной программы. Он заключается в сопоставлении ранее рассчитанного объема работ ЭТС с данными, приведенными в таблице 1, и выбора по ней рекомендуемой формы ЭТС.

Таблица 1.

Рекомендуемые формы эксплуатации

Группа хозяйства

Объем работ у. е. э

Рекомендуемая форма

1

Свыше 800

Индивидуальная (хозяйственная)

2

301-800

Централизованная - специализированное обслуживание

3

До 300

То же — комплексное обслуживание

Но второму методу учитывают не только объем работ, но и обеспеченность службы электромонтерами N*, удаленность хозяйства от районного центра l. Для выбора формы ЭТС используют номограмму, приведению на рисунке 1. На оси ординат откладывают объем работ ЭТС, из точки Q проводят линию до пересечения с лучом N* соответствующим обеспеченности хозяйства электромонтерами. Из полученной точки А проводят линию АА1 параллельную оси ординат. Затем линию QA продолжают влево до точки пересечения Q кривой, соответствующей расстоянию от хозяйства до районного центра. Точку В переносят, как показано на рисунке, и находят точку F, которая определяет зону искомой формы ЭТС.

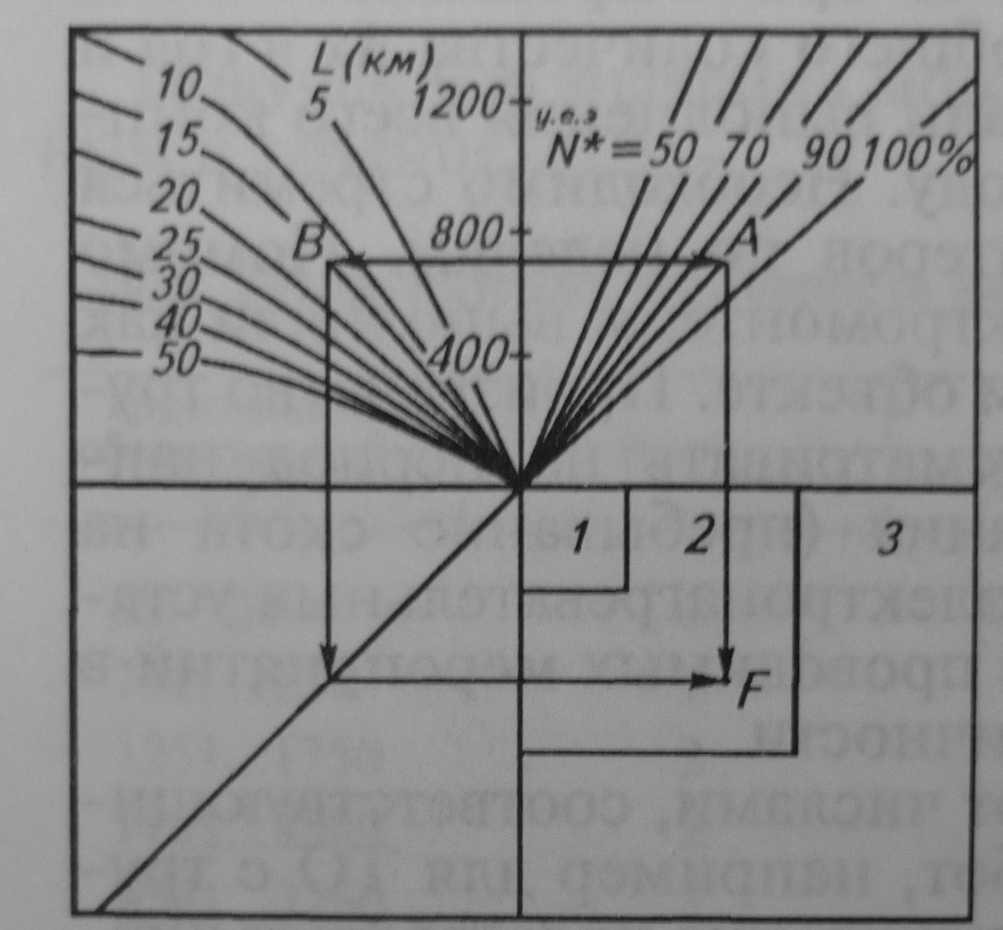

Рис.1. Номограмма для определения формы ЭТС

I, II, III – зоны комплексного, специализированного индивидуального обслуживания.

3. ОБОСНОВАНИЕ СТРУКТУРЫ УПРАВЛЕНИЯ ЭТС

Постоянный рост объемов работ по технической эксплуатации электрооборудования и развитию ремонтно-обслуживающей базы ЭТС, непрерывное увеличение уровня электрификации и автоматизации агропромышленного комплекса в условиях кооперации и специализации производства усложняет функции управления электротехнической службы. Поэтому важно добиться выбора наиболее рациональной структуры управления ЭТС. Организационная структура характеризует состав и взаимодействие подразделений службы при выполнении производственной программы.

ЭТС может иметь функциональную, территориальную или комбинированную (гибкую) структуру.

В основе функциональной структуры лежит распределение исполнителей и материально-технических средств службы по видам выполняемых работ (функций). Для этого создают специализированные подразделения (участки, группы, бригады), которые выполняют только свои работы, но на всех объектах ЭТС (рис. 2а).

а)

б)

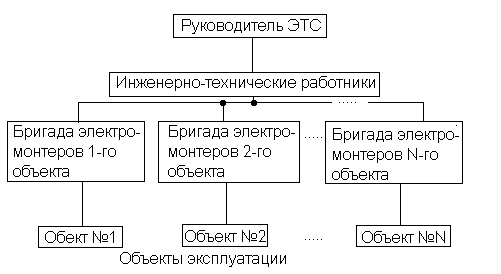

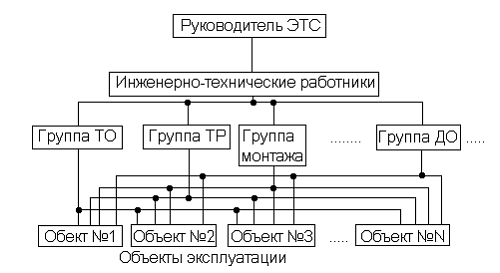

Рис. 2. Структурные схемы ЭТС:

а — функциональная; б — территориальная.

При территориальной структуре ЭТС исполнителей распределяют по объектам хозяйства (бригадам, отделениям) или по подразделениям отраслей хозяйства (фермам, зернотокам и т. п.). Выделенные группы исполнителей осуществляют все эксплуатационные работы, но только на своих участках (рис. 2б).

Гибкая структура ЭТС предполагает возможность ее перестройки в течение года в зависимости от номенклатуры и объема работ, приходящихся на тот или иной сезон. При этом чередуют функциональную и территориальную структуры или применяют их комбинации.

Чтобы правильно выбрать структуру конкретной ЭТС, надо учесть число электромонтеров, их материально-техническое обеспечение, число участков эксплуатации (бригад, отделений, хозяйств), расстояние между ними, номенклатуру и объем годовой производственной программы. Правильное обоснование состоит в том, что результаты обследования и расчета сравнивают с известными преимуществами и недостатками той или иной структуры.

При функциональной структуре более полно используется индивидуальное мастерство исполнителей и снижается потребность в кадрах высокой квалификации. Улучшается использование дорогостоящих технических средств и зданий. Специализация исполнителей и производственных подразделений — в целом прогрессивное направление развития ЭТС.

Но при этом проявляются и недостатки: возрастает потребность в транспортных и передвижных средствах; увеличиваются потери времени на переезды от 10% при радиусе обслуживания 5 км до 25% — при 15 км; снижается ответственность исполнителей за состояние и использование электрооборудования.

При территориальной структуре названные недостатки устраняются, повышается оперативность обслуживания и устранение, отказов.

Вместе с тем возникают другие трудности: не всегда удается добиться равномерной загрузки исполнителей и технических средств; каждый электромонтер должен иметь высокую квалификацию, так как он обязан выполнять любую операцию по обслуживанию, ремонту и испытанию электрооборудования.

Состав и роль факторов, влияющих на выбор рациональной структуры, существенно зависят от сезона сельскохозяйственных работ. Поэтому нужды хозяйства наиболее полно удовлетворяет гибкая структура ЭТС. Например, в период подготовки ферм к зимовке скота ЭТС имеет функциональную структуру, а в сезон зимовки — территориальную. Возможны и другие перестройки службы в зависимости от годовой программы и графика ППР. В дипломном проекте необходимо разработать для конкретной ЭТС график перестройки ее структуры.

Обоснование структуры ЭТС в учебных целях выполняют графическим методом по номограмме (рис. 3).

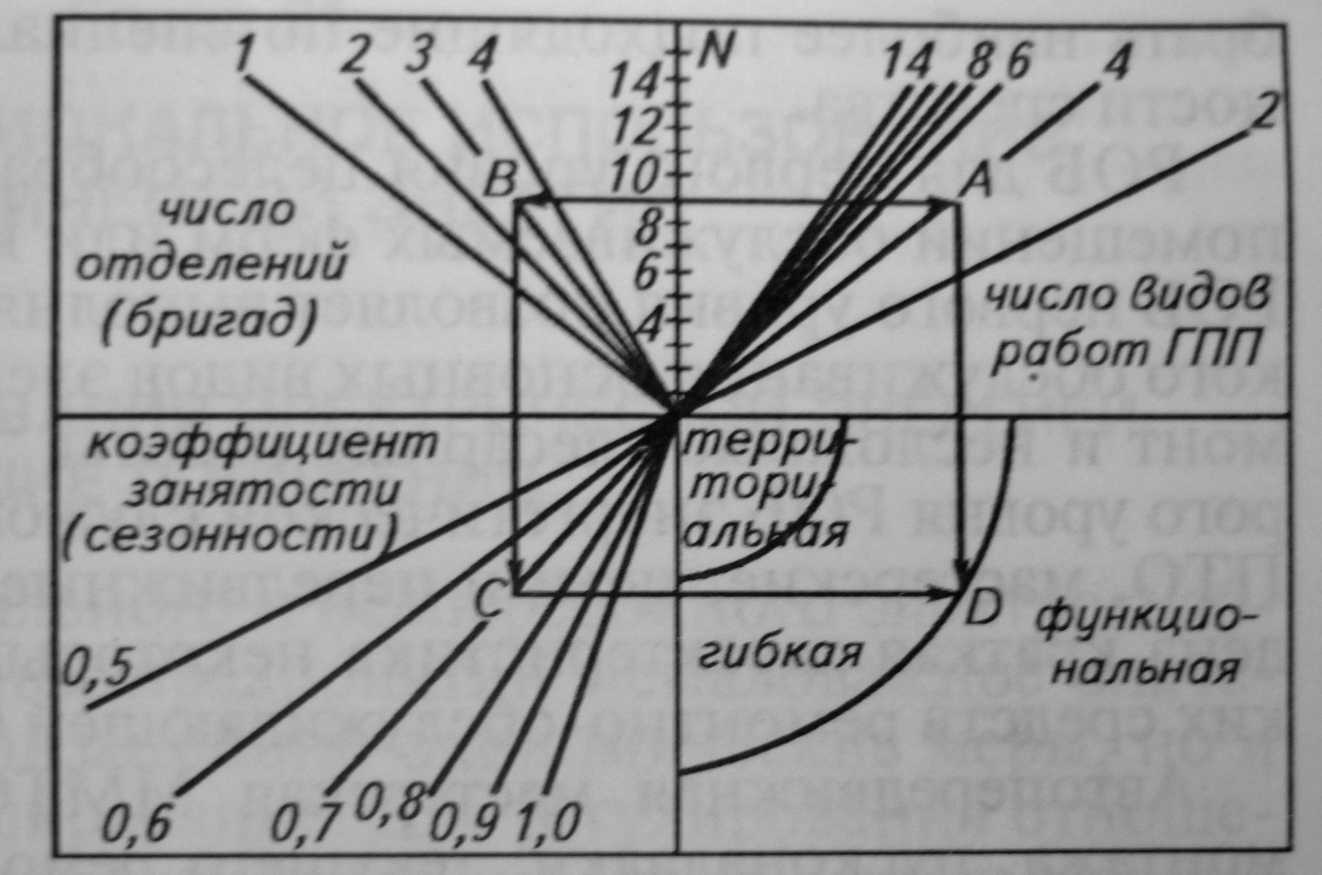

Рис. 3. Номограмма для выбора структуры ЭТС:

На оси ординат откладывают число электромонтеров N и через эту точку проводит линию АВ. Из точки В проводит линию до пересечения с лучом среднего коэффициента занятости kз, а затем перпендикуляр CD к ординате. Из точки А проводят линию AF. Точка пересечения S линии AF и CD определяет рациональную структуру ЭТС.

Средний коэффициент занятости рассчитывают по исходным данным:

где hi — число электрифицированных объектов (коровников, кормоцехов, зернотоков, складов и т. п.);

mi — число месяцев использования в году;

hi — всего электрифицированных объектов в хозяйстве.

Примерная структурная схема централизованной ЭТС показана на рисунке 4.

Рис. 4. Структурная схема централизованной ЭТС.
