Лекция № 27

Тема: Глобальные сети

1.ПОНЯТИЕ ГЛОБАЛЬНОЙ СЕТИ.

Глобальные сети (Wide Area Networks - WAN), которые также называют территориальными компьютерными сетями, служат для того, чтобы предоставлять свои сервисы большому количеству конечных абонентов, разбросанных по большой территории - в пределах области, региона, страны, континента или всего земного шара.

Типичными абонентами глобальной компьютерной сети являются локальные сети предприятий, расположенные в разных городах и странах, которым нужно обмениваться данными между собой. Услугами глобальных сетей пользуются также и отдельные компьютеры. Крупные компьютеры класса мэйнфреймов обычно обеспечивают доступ к корпоративным данным, в то время как персональные компьютеры используются для доступа к корпоративным данным и публичным данным Internet.

Глобальные сети обычно создаются крупными телекоммуникационными компаниями для оказания платных услуг абонентам. Такие сети называют публичными или общественными. Существуют также такие понятия, как оператор сети и поставщик услуг сети.

Оператор сети - это та компания, которая поддерживает нормальную работу сети.

Поставщик услуг (провайдером) - та компания, которая оказывает платные услуги абонентам сети. Владелец, оператор и поставщик услуг могут объединяться в одну компанию, а могут представлять и разные компании.

Виды территориальных сетей передачи информации:

  • Телефонные;
  • Телеграфные;
  • Телексная.

В глобальных сетях для передачи информации применяются следующие виды коммутации:

  • коммутация каналов (используется при передаче аудиоинформации по обычным телефонным линиям связи);
  • коммутация сообщений (применяется в основном для передачи электронной почты, в телеконференциях, электронных новостях);
  • коммутация пакетов (для передачи данных, в последнее время используется также для передачи аудио - и видеоинформации).

Глобальные вычислительные сети - это компьютерные сети, объединяющие локальные сети и отдельные компьютеры, удаленные друг от друга на большие расстояния. Самая известная и популярная глобальная сеть - это Internet, всемирная некоммерческая сеть FidoNet, CREN, EARNet, EUNet, корпоративные и др.

Абонентами WAN могут быть ЛВС предприятий, географически удаленные друг от друга, которым нужно обмениваться информацией между собой, а также отдельные компьютеры могут пользоваться услугами WAN для доступа, как к корпоративным данным, так и к публичным данным Internet.

Все услуги Internet построены на принципе клиент-сервер. Вся информация в Интернет хранится на серверах. Обмен информацией между серверами сети осуществляется по высокоскоростным каналам связи или магистралям.

К таким магистралям относятся:

  • выделенные телефонные аналоговые и цифровые линии,
  • оптические каналы связи и радиоканалы,
  • спутниковые линии связи.

Серверы, объединенные высокоскоростными магистралями, составляют базовую часть Интернет.

Отдельные пользователи подключаются к сети через ПК местных поставщиков услуг Интернета, Internet - провайдеров, имеющие постоянное подключение к Интернет. Региональный провайдер, подключается к более крупному провайдеру национального масштаба, имеющего узлы в различных городах страны.
Сети национальных провайдеров объединяются в сети транснациональных провайдеров или провайдеров первого уровня. Объединенные сети провайдеров первого уровня  составляют глобальную сеть Internet

2.ТИПЫ ГЛОБАЛЬНЫХ СЕТЕЙ

В зависимости от компонентов различаются корпоративные сети, построенные с использованием:

  • выделенных каналов;
  • коммутации каналов;
  • коммутации пакетов.

2.1. Выделенные каналы

Выделенные (арендуемые - leased) каналы можно получить у телекоммуникационных компаний, которые владеют каналами дальней связи или от телефонных компаний, которые обычно сдают в аренду каналы в пределах города или региона.

Использовать выделенные линии можно двумя способами.

  1. Построение с их помощью территориальной сети определенной технологии, в которой арендуемые выделенные линии служат для соединения промежуточных, территориально распределенных коммутаторов пакетов.

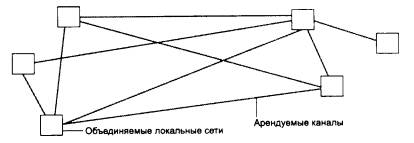

Соединение выделенными линиями только объединяемых локальных сетей или конечных абонентов другого типа без установки транзитных коммутаторов пакетов, работающих по технологии глобальной сети.

2.2. Глобальные сети с коммутацией каналов

Достоинством сетей с коммутацией каналов является их распространенность, что характерно особенно для аналоговых телефонных сетей.

Недостатком аналоговых телефонных сетей является низкое качество составного канала, которое объясняется использованием телефонных коммутаторов устаревших моделей, работающих по принципу частотного уплотнения каналов (FDM-технологии). На такие коммутаторы сильно воздействуют внешние помехи, которые трудно отличить от полезного сигнала. В аналоговых телефонных сетях все чаще используются цифровые АТС, которые между собой передают голос в цифровой форме. Аналоговым в таких сетях остается только абонентское окончание. Чем больше цифровых АТС в телефонной сети, тем выше качество канала.

Телефонные сети, полностью построенные на цифровых коммутаторах, и сети ISDN предоставляют пользователям высококачественные линии связи, а время установления соединения в сетях ISDN существенно сокращено.

При подключении массовых абонентов к корпоративной сети, например сотрудников предприятия, работающих дома, телефонная сеть оказывается единственным подходящим видом глобальной службы из соображений доступности и стоимости (при небольшом времени связи удаленного сотрудника с корпоративной сетью).

2.3. Глобальные сети с коммутацией пакетов

Для надежного объединения локальных сетей и крупных ПК в корпоративную сеть использовалась технология глобальных сетей с коммутацией пакетов. Также для объединения локальных сетей использовались территориальные сети TCP/IP.

Технология SMDS (Switched Multi-megabit Data Service) была разработана для объединения локальных сетей в масштабах мегаполиса, а также предоставления высокоскоростного выхода в глобальные сети.

В данной таблице приводятся характеристики основных типов сетей.

Тип сети

Скорость доступа

Трафик

Примечание

X.25

1.2-64 Кбит/с

Терминальный

Большая избыточность протокола, хорошо работает на каналах низкого качества

FRAME RELAY

От 64 Кбит/с

До 2 Мбит/с

Компьютерный

Хорошо передают пульсации трафика, поддерживают службу постоянных виртуальных каналов

SMDS

1,544 – 45 Мбит/с

Компьютерная графика, голос видео

Используются для передачи компьютерного трафика

ATM

1,544 -155 Мбит/с

Компьютерная графика, голос видео

Используются для передачи компьютерного трафика

TCP/IT

1,2 – 2,045 Кбит/с

Терминальный, компьютерный

Распространены в сети Internet

2.4. Магистральные сети и сети доступа

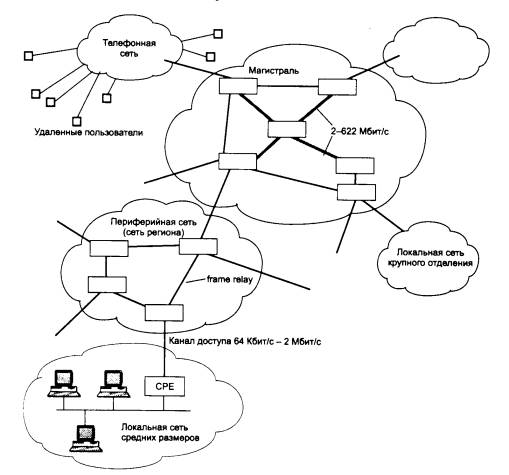

Категории территориальных сетей:

  • магистральные сети;
  • сети доступа.

Магистральные территориальные сети используются для образования одноранговых связей между крупными локальными сетями, принадлежащими большим подразделениям предприятия. Магистральные территориальные сети должны обеспечивать высокую пропускную способность, так как на магистрали объединяются потоки большого количества подсетей. Кроме того, они должны быть постоянно доступны, т.е. обеспечивать очень высокий коэффициентом готовности, так как по ним передается трафик многих критически важных для успешной работы предприятия приложений.

В качестве магистральных сетей используются цифровые выделенные каналы со скоростями от 2 - 622 Мбит/с, по которым передается трафик IP, IPX или протоколов архитектуры SNA компании IBM, сети с коммутацией пакетов frame relay, ATM, X.25 или TCP/IP.

При наличии выделенных каналов для обеспечения высокой готовности магистрали используется смешанная избыточная топология связей.

Под сетями доступа понимаются территориальные сети, необходимые для связи небольших локальных сетей и отдельных удаленных компьютеров с центральной локальной сетью предприятия. Быстрый доступ к корпоративной информации из любой географической точки определяет для многих видов деятельности предприятия качество принятия решений его сотрудниками.

В качестве отдельных удаленных узлов могут также выступать банкоматы или кассовые аппараты, требующие доступа к центральной базе данных для получения информации о легальных клиентах банка, пластиковые карточки которых необходимо авторизовать на месте. Банкоматы или кассовые аппараты обычно рассчитаны на взаимодействие с центральным компьютером по сети Х.25, которая разрабатывалась как сеть для удаленного доступа неинтеллектуального терминального оборудования к центральному компьютеру.

В качестве сетей доступа обычно применяются телефонные аналоговые сети, сети ISDN и реже - сети frame relay.

Программные и аппаратные средства, которые обеспечивают подключение компьютеров или локальных сетей удаленных пользователей к корпоративной сети, называются средствами удаленного доступа. На клиентской стороне эти средства представлены модемом и соответствующим программным обеспечением.

Организацию массового удаленного доступа со стороны центральной локальной сети обеспечивает сервер удаленного доступа.

Сервер удаленного доступа представляет собой программно-аппаратный комплекс, который совмещает функции маршрутизатора, моста и шлюза. Сервер выполняет ту или иную функцию в зависимости от типа протокола, по которому работает удаленный пользователь или удаленная сеть. Серверы удаленного доступа обычно имеют достаточно много низкоскоростных портов для подключения пользователей через аналоговые телефонные сети или ISDN.
