ЛЕКЦИЯ 14. ВВОД КАБЕЛЕЙ СВЯЗИ В ЗДАНИЕ СТАНЦИИ, В ТЕЛЕФОНИЗИРУЕМЫЕ ЗДАНИЯ

Устройство ввода кабелей в здание АТС, оборудование шахты и кросса.

ВВОД КАБЕЛЕЙ В ЗДАНИЯ АТС И МТС

Ввод междугородных кабелей в здания оконечных и промежуточных обслуживаемых усилительных пунктов (ОП, ОУП) осуществляется либо в специально предназначенные для этого кабельные шахты, либо непосредственно в помещения для размещения аппаратуры (линейно-аппаратный цех).

Внутри помещения от вводного блока до оконечных устройств (строек ВКС, вводно-кабельных шкафов ВКШ, оконечных муфт) бронированные кабели освобождаются от защитных покровов и укладываются на консоли, воздушные или стенные желоба, каркасы (рис. 14.1). Магистральные комбинированные, а также соединительные кабели больших емкостей распаиваются в разветвленных муфтах на распределительные кабели. Для повышения защищенности цепей от взаимных влияний кабели с высоким уровнем передачи (исходящие) объединяются в один пакет, а с низким — в другой. Расстояние между пакетами должно быть не менее 50 мм.

Для защиты станционного оборудования и обслуживающего персонала от опасных напряжений оболочки и брони всех кабелей на выходе из вводного блока соединяются перепайкой между собой и с защитным заземлением. Для ввода кабелей в крупные городские телефонные станции в ее подвальном помещении устраивается кабельная шахта, которая с помощью кабельной канализации или специального тоннеля соединяется со станционным колодцем (рис. 14.2).

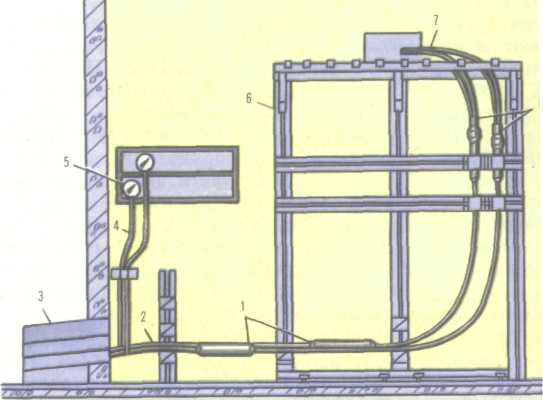

Рис. 14.1. Ввод междугородных кабелей в усилительный пункт:

1 — газонепроницаемая муфта; 2 — магистральный кабель; 3 — вводный блок; 4 – воздуховод; 5 - устройство для подкачки воздуха; 6 — каркас для разветвленных муфт кабели; 8 — разветвительная муфта

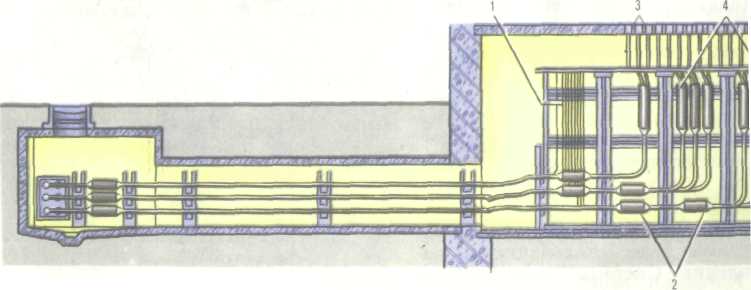

Рис. 14.2. Ввод кабелей ГТС в здание:

1—•воздуховоды; 2 — газонепроницаемые муфты; 3 — отверстия для под: 4 — перчатки

Линейные кабели распаивают на 100х2, которые включаются в защитные полосы щита переключений, расположенные в помещении шахты или специальном помещении — перчаточной. Линейные кабели распаивают в вертикальных или горизонтальных перчатках. От перчаток кабели 100X2 собирают в общие пакеты и по желобу вводят в помещение кросса, где они могут быть подведены к щиту переключений снизу или сверху в зависимости от способа включения.

К распайке линейных кабелей в перчаточной прибегают в тех случаях, когда кросс находится на несколько этажей выше шахты.

Воздушные, подвесные кабели вводят в здание станции по трубам, пропускаемым через стену в помещение кросса.

Устройство вводов в жилые и административные здания.

УСТРОЙСТВО АБОНЕНТСКИХ ПУНКТОВ

Под абонентским пунктом понимают комплекс линейных сооружений на участке от оконечного кабельного устройства до телефонного аппарата.

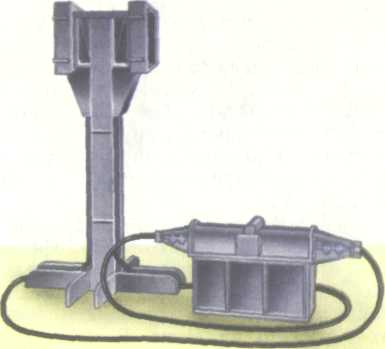

Рис. 14.3. НУП одночетверочных кабелей КСПП

В этот комплекс входят абонентская проводка и аппаратура, устанавливаемая в помещении абонента (телефонный аппарат, розетка, дополнительный ЗВОНОК И Т. Д.).

Абонентские пункты могут быть оборудованы от устройств кабельных и воздушных вводов (рис. 14.3) Для устройства абонентских пунктов на кабельных вводах от распределительной коробки или кабельного ящика, установленного в том же здании, до телефонного аппарата прокладывается провод 1X2. Телефонные аппараты настенного типа устанавливаются на высоте 1,4 м от пола, а настольные — на высоте 0,25; 0,5 или 0,7 (до розетки) в зависим от местных условий. Блоки абонентской высокочастотной установки(АВУ) устанавливают на высоте 0,7 м, а дополнительные звонки и блокираторы - на высоте 2,2 м.

Установки телефонных аппаратов и дополнительных устройств не допускаются вблизи отопительных приборов, печей, непосредственно у входных дверей, на плинтусах, подоконниках и под ними, а также в местах неосвещенных, с повышенным шумом и не обеспечивающих защиту от механических повреждений и окисления деталей. В сырых помещениях стенные аппараты устанавливаются на пропитанные в олифе доски. Для оборудования абонентского пункта на воздушном вводе, т. е. со стоечной или столбовой линии, дополнительно устанавливается и заземляется абонентское защитное устройство (АЗУ).

Включение телефонных аппаратов может быть индивидуальным, параллельным, а также по спаренной схеме. Наиболее часто аппараты включаются индивидуально один аппарат в одну абонентскую линию. В необходимых случаях к основному аппарату подключается параллельный аппарат по схеме «директор/секретарь». Спаренное включение производится путем присоединения к одной абонентской линии двух аппаратов с различными номерами телефонов через специальные устройства (диодные приставки, АВУ, блокираторы).

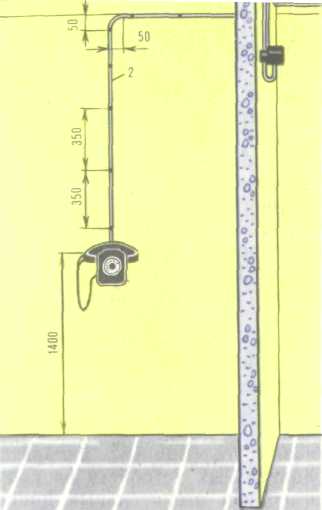

Рис. 14.4. Абонентские пункты на кабельном (а) и воздушном (б) вводах:

1 — телефонный аппарат; 2 — провод 1x2; 3 — желоб; 4 — АЗУ; 5 — стойка, 1x2; 6 — провод заземления

Воздушные линии ГТС состоят из опор (стальных стоек, железобетонных или деревянных столбов), проводов (изолированных и голых — биметаллических и стальных) и арматуры (крюков, траверс, изоляторов).

На воздушно-стоечных линиях применяются трубчатые стойки емкостью 10X2, 6x2; 2X2 и 1X2 с подвеской на них биметаллических и стальных проводов диаметрами 1,2 и 1,5 мм. Стойки устанавливаются на крышах зданий. Под кабельными стойками на чердаках устанавливают кабельные ящики емкостью 10x2, клеммы которых соединяют с воздушными проводами, подвешенными на стойках, гибкими изолированными проводами ЛТВ-В (ЛТР-В). Для безопасного подхода к стойкам на крутых крышах устраивают выходные люки, трапы и подвешивают предохранительные проволоки.

Средствами телефонной связи общего пользования являются таксофоны, которые устанавливаются в специальных кабинах на улицах и в помещениях города, а в отдельных случаях — открыто на стене. В настоящее время используются таксофоны АМТ-69, позволяющие вести платные переговоры за одну двухкопеечную или две однокопеечные монеты. При оборудовании таксофонного пункта в кабине (рис. 14.5) таксофон крепят к задней ее стенке на высоте 1,5 м от пола. К кабине прокладываются телефонная и электрическая проводка непосредственно от стены здания, у которого установлена кабина, или под землей, или путем подвески воздушных проводов. Над кабиной или в ближайшем подъезде устанавливаются понижающий трансформатор для освещения кабины и иногда тревожная сигнализация со звонком для извещения о хищении аппарата, микротелефона, копилки и других деталей.

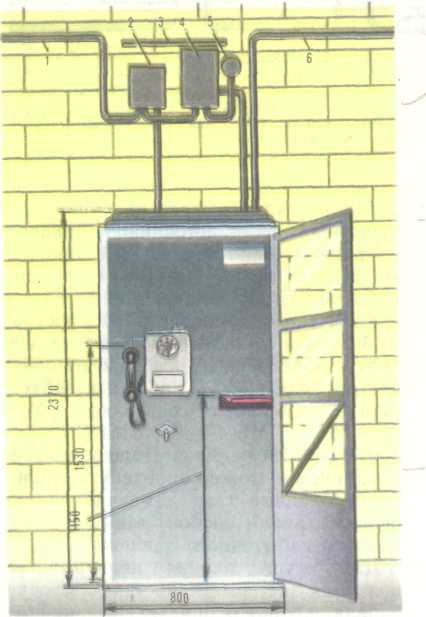

Рис. 14.5. Таксофонный пункт: 1 — кабель ВРГ; 2 — понижающий трансформатор; 3 — металлический козырек; 4 — комплект тревожной сигнализации; 5 — звонок; 6 — абонентская линия

Техника безопасности при устройстве вводов

Ввод кабелей через станционные колодцы, размер которых зависит от емкости станции. Оборудуется кабельная шахта – подвальное помещение для ввода кабелей АТС. Шахта соединяется трубопроводом со станционным колодцем.

В кабельной шахте для прокладки линейных кабелей устанавливают кронштейны и консоли. Кронштейн крепится между полом и потолком.

На кабелях устанавливаются газонепроницаемые и разветвительные муфты (станционные перчатки). Газонепроницаемые муфты для содержания кабеля под давлением. При помощи разветвительной – разветвление на 100 пар. Эти стопарные распределительные пары заводятся в кросс станции.

В шахте устанавливается распределительный статив – часть оборудования для содержания кабеля под давлением. Шахта оборудуется вентиляцией, герметичными светильниками (выключаются за пределами шахты), т.к. шахты взрывоопасны. Для уменьшения опасности проникновения газа в шахту вводный трубопровод герметизируется, свободные каналы закрываются бетонными или деревянными пробками и замазываются замазкой.

На кроссе устанавливается напольный металлический каркас, в ячейках которого с одной стороны устанавливаются громполосы, в которые включаются стопарные распределительные кабели, а с другой – устанавливаются гребенки, куда включаются станционные кабели. Линейные и станционные кабели соединяются с кроссировочными проводами. В кроссе – измерительные провода, аппаратура. Можно сделать электрическую проверку линии. Абонентская карточка в кроссе (по номеру телефона найти информацию: указывается адрес абонента, Ф.И.О., № телефона, указывается номер громполосы, № пары в громполосе), указывается номер распределительного шкафа, № распределения, сопротивление абонентской линии(АЛ) шлейфа, рабочее затухание.

Два типа ввода кабелей в здание:

- через подвал

- с выводом кабеля на стену

Ввод кабелей в дом с ближайшего колодца. От этого колодца до дома проложить трубу в телефонной канализации. Трубы могут иметь меньший диаметр, чем между колодцами.

Ввод через подвал. Вводится в месте в зависимости от расположения телефонного колодца. На лестницах каналы скрытой прокладки. На этажах – ниша в стене + дверца. В нишах устанавливаются распределительные коробки емкостью 10 пар, для подключения абонентской проводки к распределительной проводке. Разветвительная муфта ответвляет 10 пар от всего кабеля.

С выводом кабеля на стену со двора или с боковой стороны дома. От колодца прокладывается труба, если кабель бронированный, то труба не нужна. Кабель на стену выводится при помощи изогнутой стальной трубы. ???Высота трубы – 0,7 м. Вертикально на высоту не менее 3 м (защищен желобком или уголками на 3 м) прокладывают горизонтально между 1 и 2 этажами. Вводятся в канал скрытой прокладки.

При прокладке по стене могут встречаться препятствия, поэтому кабель закрывают желобком или уголком. Абонентская проводка прокладывается при установке телефонного аппарата. Есть еще защита заземление вывод на улицу и в землю
