Водоотведение из загородного дома во Всеволожском районе Ленинградской области. Конструкция зимнего сада

Оглавление:

Реферат 4

Паспорт объекта 4

Раздел 1. Характеристика условий 5
1.1 Топография местности 6
1.2 Климатические условия 7
1.3 Градостроительные условия 8
1.4 Гидрологические и геологические условия 8

Раздел 2. Архитектурно строительная часть 9
2.1 Исходные данные 9
2.2 Условия строительства 9
2.3 Краткие архитектурные решения 10
2.4 Расчет глубины заложения фундамента 10
2.5 Расчет фундамента 11
2.5.1 Сбор нагрузок 11
2.5.2 Расчет ширины подошвы фундамента 18
2.5.3 Армирование фундамента 19
2.6 Зимний сад 19
2.6.1 Конструкция зимнего сада 20
2.6.2 Водоотведение из зимнего сада 22
2.6.3 Растения и почва 22
2.6.4 Отопление зимнего сада 24
2.7 Генплан 24

Раздел 3. Мероприятия по водоотведению из дачного дома 25
3.1 Общие данные 25
3.2 Расположение труб от каждого водоприемника 25
3.3 Септик 27
3.4 Ведомость элементов водоотведения из здания 29

Раздел 4. Технологические решения 30
4.1 Земляные работы 30
4.2 Бетонные работы 30
4.3 Работы по устройству зимнего сада 31
4.4 Расчет площадей складирования 32
4.5Сроки и стоимость производства работ 33

Раздел 5. Мероприятия по пожарной безопасности 34

Раздел 6. Безопасность жизнедеятельности при строительстве жилого дома 35
6.1 Гигиенические требования к строительным машинам и механизмам 36
6.2 Мероприятия по уменьшению пыления при земляных работах 36
6.3 Техника безопасности при производстве монтажных работ 37
6.4 Обращение с отходами и их утилизация 37

Раздел 7. Нормативно-техническая документация и справочная литература 39

Приложения
1. Локальные сметы 41

Реферат

Темой дипломного проекта является «Водоотведение из загородного дома во Всеволожском районе Ленинградской области. Конструкция зимнего сада»

Предполагаемое место строительства – дачный участок во Всеволожском районе Ленинградской области. Площадь участка составляет 0,132 Га.

В дипломе запроектирован двухэтажный жилой дом с подвальным помещением из газобетона, облицованный штукатуркой, с зимним садом. Перекрытия выполнены из деревянных балок двутаврового профиля. Тщательно рассмотрена конструкция зимнего сада. Произведен расчет фундамента. Осуществлено водоотведение. Также разработан генплан участка, ситуационный план и технологическая схема.

Дипломный проект состоит из 6-и листов чертежей и пояснительной записки на 47 страниц, которая включает письменную часть, таблицы, рисунки и приложения.

Паспорт объекта

№

Наименование

Кол-во

1

Общая площадь участка

0,132 Га

2

Площадь построек

102 м2

3

Площадь дома

216 м2

4

Стоянка

24 м2

5

Мощение

100м2

6

Газон

842 м2

7

Цветы

36 м2

Раздел 1. Характеристика условий.

Местом строительства загородного дома является Всеволожский район Ленинградской области, который считается одним из наиболее перспективных субрегионов Ленинградской области. Его уникальность обусловлена многими факторами.

Данная территория, несмотря на относительно небольшую площадь, характеризуется разнообразием природных условий. Причиной данной особенности является геоэкологическое расположение между двух больших водных бассейнов – Финского залива и Ладожского озера. Также район включает несколько систем крупных озерных комплексов, большинство из которых – ледникового происхождения (Большое, Ждановские, Коркинское). Большую часть территории района покрывают леса с чистым, ионизированным воздухом. По богатству флоры и фауны, многообразию видов рыб и животных его иногда даже сравнивают с Байкалом. Благоприятный климат и географическое положение способствует восстановлению здоровья и продуктивному отдыху всего в нескольких километрах от Санкт-Петербурга.

Также буквально в 10 минутах от места строительства расположено Рябовское шоссе, ведущее к КАД, что делает возможным подъезд к участку из любой точки города, минуя городские дорожные заторы. Недалеко от развязки находятся крупные продуктовые и строительные магазины, что облегчает подвоз материалов.

Все вышеперечисленные факторы служат отличным подспорьем для строительства объектов в данном районе и вложения инвестиций.

В данном дипломном проекте будет главным образом рассмотрено сооружение фундамента под частный дом, расположенный по адресу Социалистическая ул., 11 Всеволожского района, конструкция зимнего сада и схема водоотведения.

1.1 Топография местности.

Территория Всеволожского района – равнина, низкая и почти плоская в восточной и южной частях и холмистая на западе и северо-западе. Участок строительства расположен недалеко от железнодорожной станции Бернгардовка. Данный микрорайон представляет собой техногенную, почти выположенную поверхность с давней застройкой. Участок имеет относительные отметки 20.63 в северо-восточном углу и 20.45 в юго-западном. Таким образом, участок имеет уклон 0,0035 в заданном направлении. Площадь участка под строительство составляет 0,132 Га.

1.2 Климатические условия

Климат данного района, как и основной части Ленинградской области, является переходным от континентального к морскому. В большей степени на его формирование оказывают воздействие воздушные массы с Атлантики.

В соответствии со СНиП 23.01-99 «Строительная климатология» Всеволожский район относится ко IIБ климатическому подрайону строительства и характеризуется следующими параметрами:

  • среднегодовая температура воздуха – 3,6 о – 3,8 оС,
  • самые холодные месяцы – январь, февраль со средней температурой (-8,4 оС – -9,0 оС),
  • самый теплый месяц в году – июль со средней температурой воздуха - + 17 оС,
  • абсолютный температурный максимум – +34 оС,
  • абсолютный температурный минимум – 36 оС,

Относительная влажность воздуха высока, в летние месяцы она колеблется от 66 до 81 %, зимой и осенью составляет 79-88%.

Среднегодовое количество осадков - 734 мм. В течение года преобладают ветры южного и юго-западного направления со среднемноголетней скоростью 3,5 м/сек.

Начало заморозков приходится на сентябрь месяц, окончание на май. Снежный покров образуется в начале ноября и сходит в начале апреля. Согласно СНиП 2.01.07-85* «Нагрузки и воздействия», район относится к V снеговому району, следовательно, снеговая нагрузка составляет 320 кг/м2.

Максимальная глубина сезонного промерзания грунта глин и суглинков составляет 1,4м.

1.3 Градостроительные условия

В районе расположения участка хорошо развита транспортная сеть, имеется значительное количество дорог областного и местного значения, недалеко проходят ш. Дорога Жизни и Колтушское шоссе. Через саму территорию района проходят две автодороги федерального значения: Санкт-Петербург – Мурманск и трасса  «Скандинавия».

В 400 метрах от участка строительства располагается остановка общественного транспорта. Сам он окружен давней застройкой с развитой инфраструктурой. В двух километрах – ж/д станция Бернгардовка.

1.4 Гидрологические и геологические условия

Непосредственно на участке строительства толщина плодородного слоя составляет 15 сантиметров, связано это с давним использованием данной территории. Далее залегают глинистые и суглинистые грунты мощностью 1,5 метра, ниже располагаются голубые кембрийские глины, образующие водоупор. В связи с этим уровень грунтовых вод на участке весьма велик и находится в 30 сантиметрах от поверхности грунта.

Раздел 2. Архитектурно-строительная часть

Архитектурно-строительная часть данного дипломного проекта содержит проработанные конструктивные и технические решения, к ней прилагается набор чертежей на 6 листах:

  • Ситуационный план, М 1:100
  • Генеральный план, М 1:100
  • Фасады, М 1:100
  • Планы и разрезы, М 1:100, М 1:25
  • Технологическая схема, М 1:100

2.1 Исходные данные

Земельный участок площадью 0,132 Га ранее занимаемый жилой застройкой.

В дипломном проекте запроектирован фундамент под новый двухэтажный жилой дом с тех. подвалом, рассмотрена конструкция зимнего сада, запроектирована система водоотведения и очистки сточных вод, как из самого дома, так и из оранжереи.

2.2 Условия строительства

1) II климатический район строительства (согласно СНиП 2.01.01-82);

2) III снеговой район (СНиП 2.01.07-87*);

3) Нормативная глубина промерзания – 1,4 м (2.02.02-83*)

2.3 Краткие архитектурные решения

Запроектирован двухэтажный дом с подвальным помещением. Дом рассчитан на 1 семью до 5 человек. В плане имеет простую форму, за исключением зимнего сада. Размеры в плане 15,1*13,3м. Высота этажа от пола до перекрытия – 3м, высота подвала рассчитывается в пункте 2.4. Запроектирован 1 балкон. Для придания архитектурной выразительности некоторые окна имеют нестандартную форму или являются витражами.

2.4 Расчет глубины заложения фундамента

Глубина заложения фундамента d должна приниматься из условия непромерзания грунта ниже подошвы фундамента, т.е. d > df, где df – расчетное значение глубины сезонного промерзания грунтов основания. Таким образом удается предотвратить деформации, которые могут быть вызваны силами морозного пучения. Также глубина заложения должна обеспечивать удобство обслуживания подвального помещения. Определим минимальную глубину заложения фундамента:

df=dfn*kn, (2.4.1)

где dfn – нормативная глубина сезонного промерзания,

kn = коэффициент, учитывающий тепловой режим эксплуатации сооружения, для отапливаемых зданий c подвалом принимаем по табл.1 [1] kn = 0,8.

dfn = d0*(Mt)1/2, (2.4.2)

где d0 – величина, для суглинков и глин принимаемая равной 0,23,

Mt – безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном регионе, принимается по СНиП 2.01.01-82 «Строительная климатология и геофизика»

dfn = 0,23*(5,1+7,7+7+4,2+0,5)1/2 = 1,2 м,

df=1,2*0,8 = 1,0м.

Учитывая условие удобства эксплуатации подземной части дома, принимаем глубину заложения фундамента 1,6 м. Таким образом высота подвального помещения будем определяться исходя из размеров подземной и надземной частей фундамента:

hподв= hпозд.ч+hнадз.ч = 1,6+0,5м = 2,1м.

2.5 Расчет фундамента

2.5.1 Сбор нагрузок

Сбор нагрузок на фундамент является первым и одним из основных и обязательных этапов проектирования. Для расчета ленточного фундамента необходимо собрать нагрузки от всех конструкций, которые включают в себя межэтажные перекрытия, их покрытие, крышу и стены.

В данном дипломном проекте рассмотрен двухэтажный дом с подвалом. На фундамент опираются стены из газобетонных блоков толщиной 300мм, плотностью 400 кг/м3. Перекрытие над подвальным помещение представляет собой монолитную плиту толщиной 200мм (1/30 от ширины пролета, которая составляет 6 м), тогда как остальные перекрытия выполняются из деревянных балок двутаврового профиля GreenLum-400L с полкой 89 мм.

Для надежности расчет фундамента будет проходить по двум схемам. Сначала будет собрана нагрузка на наружные стены. Грузовая площадь в данном случае будет равно половине пролета перекрытия. На внутренние стены перекрытие опирается с двух сторон, поэтому грузовые площади по обе стороны от стены будут складываться.

В соответствии со СНиП 2.01.07-85* «Нагрузки и воздействия» расчет оснований и фундаментов производится на расчетные значения нагрузок, которые определяются как произведение нормативных нагрузок на соответствующий коэффициент надежности по нагрузке.

Коэффициенты надежности для веса конструкций, материалов и засыпок:

- для постоянных нагрузок (вес стен, колонн, перекрытий) – 1,1;

- конструкции из металла - 1,1;

- бетонные (со средней плотностью свыше 1600 кг/м3), железобетонные, каменные, деревянные - 1,1;

- бетонные (со средней плотностью менее 1600 кг/м3), изоляционные, выравнивающие и отделочные слои (плиты, рулонные материалы, засыпки, стяжки, выполняемые прямо на строительной площадке - 1,3;

- насыпные грунты - 1,1.

Второй тип нагрузки - временная (переменная) нагрузка (от снега, людей, мебели и прочего) также регламентирована в СНиП.

Для жилого дома принимается:

1. Нагрузка на перекрытие в жилых помещениях - 150 кг/м2 (с коэффициентом надежности 1,3).

2. Нагрузка на перекрытие чердака - 70 кг/м2 (коэффициент надежности 1,3).

3. Полное расчетное значение снеговой нагрузки следует определять по формуле:

(2.3)

где Sg - расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемое в соответствии с районом строительства по Приложению 5(5 район, 320 кгс/м2);

m - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие в соответствии с пп. 5.3, m = 1.

Для наглядности расчет сведен в таблицы 2.5.1.1 – 2.5.1.9

Таблица 2.5.1.1. Нагрузка на 1 м2 перекрытия над подвальным помещением

Нагрузки

Нормативная нагрузка

Коэффициент надежности

Расчетная нагрузка

Перекрытие монолитное ж/б, толщиной 200 мм, 2500 кг/м3

200*2500/1000=500

1,1

550

Пол:



Выравнивающая стяжка толщиной 50 мм, 2200 кг/м3

50*2200/1000=110

1,3

143

Плитка керамическая, 50мм, 1900 кг/м3

50*1900/1000=95

1,3

123,5

Итого:

705



123,5

Временная нагрузка для жилых

150

1,3

195

Итого:

855



1011,5

Таблица 2.5.1.2. Нагрузка на 1 м2 перекрытия над первым этажом

Нагрузки

Нормативная нагрузка

Коэффициент надежности

Расчетная нагрузка

Балки перекрытия 5,6 кг/м.п

5,6

1,1

6,16

Пол:



Настил из досок толщиной 50 мм, 600 кг/м3

50*600/1000=30

1,1

33

Звукоизолирующая стяжка толщиной 40 мм, 20 кг/м3

40*20/1000=0,8

1,3

1,04

Выравнивающая стяжка толщиной 15 мм, 1800 кг/м3

15*1800/1000=27

1,3

35,1

Паркет, 24 кг/м2

24

1,3

31,2

Итого:

87,4



106,5

Временная нагрузка для жилых помещений

150

1,3

195

Итого:

237,4



301,5

Таблица 2.5.1.3. Нагрузка на 1 м2 перекрытия над вторым этажом

Нагрузки

Нормативная нагрузка

Коэффициент надежности

Расчетная нагрузка

Балки перекрытия

5,6 кг/м.п

5,6

1,1

6,16

Пол:







Настил из досок толщиной 50 мм, 600 кг/м3 (2шт)

50*600*2/1000=60

1,1

66

Теполоизоляция - стекловата, 350 мм, 30 кг/м3

350*30/1000=10,5

1,3

13,65

Звукоизолирующая стяжка толщиной 40 мм, 20 кг/м3

40*20/1000=0,8

1,3

1,04

Итого:

76,9



86,85

Временная нагрузка для чердака

70

1,3

91

Итого:

146,9



177,85

Таблица 2.5.1.4. Нагрузка на 1 м2 крыши

Нагрузки

Нормативная нагрузка

Коэффициент надежности

Расчетная нагрузка

Обрешетка из сосновых досок, толщиной 50 мм, 600 кг/м3

50*600/1000=30

1,1

33

Стропила

5,6

1,1

6,16

Битумная черепица, 9,2 кг/м2

9,2

1,3

11,96

Итого:

44,8



51,12

Временная снеговая нагрузка

140

1,25

175

Итого:

184,8



226,12

Таблица 2.5.1.5. Нагрузка от 1 м2 наружных стен

Нагрузки

Нормативная нагрузка

Коэффициент надежности

Расчетная нагрузка

Стены из газобетона толщиной 300 мм на растворе

300*400/1000=120

1,1

132

Утеплитель из пенополистирола толщиной 50 мм

50*50/1000=2,5

1,1

2,75

Штукатурка 40 мм с двух сторон, 1700 кг/м3

2*40*1700/1000= 136

1,1

149,6

Итого:

258,5

284,35

Таблица 2.5.1.6. Нагрузка от 1 м2 внутренних стен

Нагрузки

Нормативная нагрузка

Коэффициент надежности

Расчетная нагрузка

Стены из газобетона толщиной 150 мм на растворе

150*400/1000=60

1,1

66

Штукатурка 40 мм с двух сторон, 1700 кг/м3

2*40*1700/1000= 136

1,1

149,6

Итого:

196

215,6

Если стена является несущей, и на нее опираются элементы перекрытия и конструкции крыши, то к весу самой стены прибавляется еще и нагрузки от половины пролета перекрытия (крыши). Если на стену опирается перекрытие с двух сторон, то эти две грузовые площади нужно складывать. Максимальный пролет здания – 6 метров, поэтому, дня надежности примем его постоянным и будем использовать во всех расчетах. Для колонн грузовая площадь составляет 12 м2.

Таблица 2.5.1.7. Нагрузка на 1 погонный метр от первого типа фундамента - по внешним осям

Нагрузки

Нормативная нагрузка, кг/м

Расчетная нагрузка, кг/м

Стены, высотой 8,2м

8,2*258,5=2119,7

8,2*284,4=2332,1

Перекрытие над подвалом, пролет 6 м

705*6/2=2115

816,5*6/2=2449,5

Перекрытие над 1 этажом, пролет 6 м

87,4*6/2=262,2

106,5*6/2=319,5

Перекрытие над 2 этажом, пролет 6 м

76,9*6/2=230,7

86,85*6/2=260,55

Крыша

44,8*8,2/2=183,7

51,12*8,2/2=209,6

Итого

4911,3

5571,25

Временная нагрузка

На перекрытие над подвалом, пролет 6 м

150*6/2=450

195*6/2=585

На перекрытие над 1 этажом, пролет 6 м

150*6/2=450

195*6/2=585

На перекрытие над 2 этажом, пролет 6 м

70*6/2=210

91*6/2=273

Снеговая нагрузка

320*8,2/2=1312

320*8,2/2=1312

Итого

2422

2755

Окончательно

7333,3

8326,25

Таблица 2.5.1.8. Нагрузка на 1 погонный метр от второго типа фундамента - по внутренним осям

Нагрузки

Нормативная нагрузка, кг/м

Расчетная нагрузка, кг/м

Стены, высотой 8,2м

8,2*258,5=2119,7

8,2*284,4=2332,1

Перекрытие над подвалом, пролет 6 м

2*705*6/2=4230

2*816,5*6/2=4899

Перекрытие над 1 этажом, пролет 6 м

2*87,4*6/2=524,4

2*106,5*6/2=639

Перекрытие над 2 этажом, пролет 6 м

2*76,9*6/2=461,4

2*86,85*6/2=521,1

Крыша

2*44,8*8,2/2=367,4

2*51,12*8,2/2=419,2

Итого

7702,9

8810,4

Временная нагрузка

На перекрытие над подвалом, пролет 6 м

150*6=900

195*6=1170

На перекрытие над 1 этажом, пролет 6 м

150*6=900

195*6=1170

На перекрытие над 2 этажом, пролет 6 м

70*6=420

91*6=546

Снеговая нагрузка

320*8,2/2=1312

320*8,2/2=1640

Итого

3532

4526

Окончательно

11234,9

13336,4

Таблица 2.5.1.9. Нагрузка на столбчатый фундамент под колонны

Собственный вес колонн, 6м

2400

2640

Крыша

537,6

613,44

Перекрытие над 1 этажом

1048,8

1278

Перекрытие над 2 этажом

922,8

1042,2

Итого

4909,2

18773,64

Врем

На перекрытие над 1 этажом

1800

2340

На перекрытие над 2 этажом

840

1092

Снеговая нагрузка

3840

3840

Итого

6480

7272

Окончательно

11389,2

12845,6

2.5.2 Расчет ширины подошвы фундамента

Размеры подошвы фундамента определяются по усилиям от нормативной нагрузки и расчетному сопротивлению грунта, которое принимается согласно СНиП 2.02.01-83* «Основания зданий и сооружений» с учетом собственного веса фундамента по формуле:

(2.6.1)

где Nn– сосредоточенная сила от нормативной нагрузки,

Rгр – расчетное сопротивление грунта (принимаем по табл. 3 [1]),

– усредненная плотность фундамента (25 кН/м3, т.к нет уступов),

Нз – глубина заложения фундамента (1,6 м).

Таким образом ширина ленты под дом составит:

= 0,52 м, для удобства монтажа стен принимаем 60 см.

Площадь основания под колонну:

= 0,53 м,

а = 0,75 для удобства бетонирования принимаем 80 см.

На фундамент для зимнего сада действует лишь нагрузка от стеклопакетов, которая составляет 40 кгс/м2, следовательно, принимаем ширину ленты конструктивно 20 см.

2.5.3 Армирование фундамента

Армирование ленточного фундамента производится конструктивно продольной арматурой диаметра 12 мм с шагом 10 см в горизонтальной плоскости. Шаг по вертикали составит 20 см. Диаметр поперечных хомутов принимаем 8 мм и ставим их через каждые 50 см.

Армирование фундамента под колонны производится вязаными каркасами (сетками) диаметром 8 мм с шагом 20 см (по рекомендациям [3]).

2.6 Зимний сад

Отдельной конструкцией, возводимой на собственном фундаменте, является зимний сад. Для обеспечения растений достаточным количеством света он расположен на южной стороне дома. Суммарная площадь всего сада составляет 29,2 и делится на 2 обособленные части. Первая (основная) - прямоугольная часть вдоль южной стены, которая представляет собой коробчатую конструкцию с мощеной дорожной посередине, справа и слева от которой открыто (без горшков) растут различные растения. Вторая – полукруг диаметром 2,4 м отгороженный от первой части бетонной тонкой стенкой. Она также засыпается грунтом, но имеет песчаную подушку и почти полностью замащивается. Здесь растения располагаются либо в горшках на поверхности каменной кладки, либо в специальных углублениях для кашпо.

Данная конструкция не только позволит наполнить дом ароматом цветов почти круглый год, но и обеспечит условия для зимовки комнатных растений.

2.6.1 Конструкция зимнего сада

Схематично сад представляет собой коробчатую конструкцию шириной 2,4 метра, разделенную на 2 отсека. Его устройство включает в себя несколько ключевых элементов: устройство пола с гидроизоляцией и водоотведением, выбор грунта по химическим свойствам удовлетворяющего нужды растений, вертикальное остекление, светопрозрачные крыши, а также открывающиеся части: окна, фрамуги, двери.

Каждый элемент изготавливается из специализированного профиля: фасадного, кровельного или оконного. В условиях сурового климата России наибольшее распространение получили "теплые" системы алюминиевых профилей с теплоизолирующими вставками. Зимний сад из такого профиля с энергосберегающим стеклом имеет самый высокий уровень теплозащиты и меньший вес, чем конструкции из других материалов с другим остеклением. В проекте используются стеклопакеты RAICO THERM+ 56мм. Данные конструкции являются самонесущими и при этом смотрятся необычайно воздушно - не создают давящего ощущения.

Алюминий хороший проводник тепла, но зимний сад зимой не промерзает так как для строительства подобных конструкций применяются алюминиевые профили с термическим барьером, а резиновые уплотнители, устанавливаемые по всем стыкам, не пропускают холод внутрь зимнего сада и не выпускают тепло из него.

Пол зимнего сада будет служить двум целям: отоплению и водоотведению. Отопление будет происходить посредством медных трубок с шагом 20 см, идущих от газового котла в подвале. Двусторонний уклон к центру бетонной конструкции и уклон в западном направлении к закруглению будут способствовать отведению лишней воды воды за пределы здания.

Медные отопительные трубки диаметром 12мм прокладываются поверх бетонной плиты толщиной 10 см, лежащей на песчано-гравийной подушке толщиной 30 см, в 5см-ом слое выравнивающей стяжки. Выше располагается уклонообразующий слой бетона, максимальная толщина которого достигает 4 см. Выше устраивается слой латекса толщиной 3-4 см, поверх которого прокладывается изоляционный ковер.

В образованном уклонообразующим слоем желобе прокладывается перфорированная пластмассовая труба диаметром 50 мм замотанная геотекстилем для предотвращения попадания вовнутрь мелких частиц грунта, а, следовательно, засорения. Далее она переходит в бетонную, которая ведет к колодцу.

Далее отсыпается слой керамзита фракции 20-40мм толщиной 30 см. Подушка из керамзита хорошо сохраняет тепло в случае временного отключения отопления и не создаст больших  нагрузок на конструкцию постройки, т.к имеет пористую структуру и небольшой вес. В садоводстве керамзит используют давно в качестве хорошего утеплителя и дренажа для корней растений. Также в отличие от грунта керамзит уменьшает риск заболевания растений, а так же появление различных вредителей. Благодаря пористости этот материал может впитывать излишнюю влагу при поливе и отдавать ее, когда растерям она понадобится.

Над слоем керамзита идет засыпка почвой до или чуть выше уровня земли. Между слоями обязательно раскладывается геотекстиль, который не позволит мелким частицам провалиться в пространство между камнями керамзита. На данной почве высаживаются различные декоративные растения.

Дорожка между растениями представляет собой плоские каменный плитки, положенные поверх 20 см прослойки песка в траншее из геотекстиля. Расстояние между камнями кладки заполняется более мелкими камушками перлита.

Подробный разрез представлен на чертеже №5

2.6.2 Водоотведение из зимнего сада

Как было сказано выше, излишки воды будут поступать в дрену диаметром 50 мм, положенную параллельно стене дома, и выводиться за пределы конструкции при помощи трубы. Труба подсоединяется к накопительному пластмассовому колодцу, откуда будет откачиваться насосом.

Предполагаемая норма полива – 150 литров в день, полив производится в течении примерно 10 минут, таким образом устанавливается погружной насос HAMMER NAP200А (10) мощностью 250Вт и подачей 660л/ч.

2.6.3 Растения и почва

Особенностью данного зимнего сада является посадка растений, которые предпочитают разные типы почвы (слабокислую/слабощелочную). Для этого зимний сад разбивается на 2 половины в продольном направлении. Вдоль стены дома находиться слабокислая почва, вдоль фундамента самого сада - слабощелочная. Для предотвращения перемешивания под центром дорожки вертикально прокладывается слой геотекстиля. Благодаря двустороннему уклону при попадании воды в дрену она автоматически будет становиться нейтральной.

Подщелачивание почвы в первый период будет достигаться посредством добавления в грунт доломитовой муки. Доломитовая мука считается наиболее популярным и удобным средством снижения кислотности почвы. Расход ее ниже, чем у золы, и в отличие от извести доломитовую муку вносят в любое время года. Поскольку доломитовая мука богата магнием, это лучший нейтрализатор кислотности для легких почв, где магния не хватает. Затем, когда дом будет достроен, подщелачивание будет производиться также золой из камина.

Так как в Ленинградской области почвы преимущественно кислые, то специальное подкисление не нужно. Если все же грунт на участке не будет соответствовать требованиям, то его можно завезти из ближайшего хвойного леса. Подкисляющие воздействие оказывают и сами удобрения, такие как калий хлор, суперфосфат и различный калийные удобрения. Исходя из этого, весной будут вноситься фосфорсодержащие и азотные удобрения для быстрого роста и цветения, а калийные с июня.

Таким образом, вдоль стены дома будут размещены главным образом розы, который нуждаются в богатой гумусом, суглинистой, воздухопроницаемой, влагоемкой, слабокислой почве. Также на данной почве комфортно себя чувствуют гортензия, буддлея и некоторые бордюрные декоративные растения, которые будут размещаться рядом с дорожкой.

Вдоль окон сада будут расти виды, предпочитающие легкие, щелочные почвы, такие как: лапчатка кустарниковая, клематисы, пионы, гибискус, барбарис, дейция.

Благодаря такому устройству сада можно максимально добиться видового разнообразия растений и обеспечить непрерывное цветение сортов с весны по октябрь.

2.6.4 Отопление зимнего сада

Как было сказано в п.2.6.1 отопление сада будет происходить посредством водяного отопления под слоем грунта. Трубки диаметром 12мм с шагом 200 мм прокладываются в бетонной стяжке и предотвращают промерзание водонасыщенного керамзита и водоотводящей дрены.

Также для отопления воздушного пространства в холодный зимний период будет использоваться батарея, размещенная на внешней стене полукруглой части сада.

2.7 Генплан

Въезд на территорию участка располагается на севере через ворота шириной 4 метра. Возле ворот находится площадка для разворота и стоянки автомобилей. Ограждение проходит по периметру участка и представляет собой забор либо живую изгородь.

В связи с высоким уровнем грунтовых вод дорожки и площадки для отдыха/паркинга будут располагаться на дренирующей керамзитной подушке, и вымощены булыжником. После возведения дома предполагается разбитие беседки, альпийской горки и нескольких цветников. Все растения на участке сохраняются на прежнем месте, любо переносятся на новое. Место не занятое дорожками будет засеиваться газонными травами.

Раздел 3.Мероприятия по водоотведению из дачного дома

3.1 Общие данные

В данном проекте рассмотрено водоотведение из загородного дома коттеджного типа для семьи до 5 человек. Уровень грунтовых вод высокий, грунт - суглинок, следовательно для очистки сточных вод нельзя применять поля фильтрации.

Водоприемниками в доме являются:

  • Унитаз, ванна и раковина в туалете на первом этаже,
  • Унитаз, раковина и душевая кабина на втором этаже,
  • Раковина в кухне на первом этаже

Сан. узлы запроектированы на одном уровне (друг под другом). Кухня и сан. узел 1-го этажа расположены рядом. Это создаёт возможность для максимально компактного размещения системы водоотведения в доме, которая состоит из одного стояка, водоотводящих труб раковин, ванн и унитазов, а также трубы водоотводящей воду из здания.

Стояк расположен вдоль стены, на расстоянии 40 см от оси 4 (25 см от самой стены) и выходит на крышу (для вентилирования). На крыше он заканчивается дефлектором, для недопущения попадания влаги. Вся вода из дома, будет выводиться через поливинилхлоридные канализационные трубы диаметром 110 мм, в септик.

3.2 Расположение труб от каждого из водоприемников

Первый этаж:

  1. Унитаз имеет выход воды через отвод 110ммх87030’, к нему присоединяются трубы, ведущие к стояку через колено 300.

  1. Ванна. Отвод воды происходит через сифон для ванны выходом - 50 мм. Далее через отвод 50ммх900 труба 50 мм подсоединяется к стояку через колено 67030’.
  2. Раковина. Для вывода воды из раковины, будет использован сифон с выпуском 1 1/2" (40 мм), выход с гофрой 50 мм. Гибкая труба подсоединяется к трубам, идущим к стояку, и проложенным выше труб от унитаза.
  3. Раковина на кухне. Отвод воды от раковины будет осуществляться через сифон с выпуском 1 1/2" (40 мм), выход с гофрированной трубой 40/50 мм. Гибкая труба от сифона будет входить в трубу 50мм, идущую вдоль стены и через отвод 50ммх300, подсоединяемую к стояку.

Второй этаж:

  1. Унитаз имеет выход воды через отвод 110ммх87030’, к нему присоединяются трубы, ведущие к стояку.
  2. Раковина. Отвод воды от раковины будет осуществляться через сифон с выпуском 1 1/2" (40 мм), выход с гофрированной трубой 40/50 мм, подсоединенному к трубе 50мм, ведущей к стояку, также как на первом этаже.
  3. Душевая. Отвод воды происходит через сифон для душевых кабин выходом - 50 мм. Далее через отвод 50ммх900 труба 50 мм подсоединяется к стояку через колено 67030’.

Под зданием на отметке 19,94 при помощи отвода 110ммх900стояк переходит в лежак, выводящий сточную воду за пределы дома.

Для предотвращения засорения в доме устанавливается 2 ревизии с крышкой 110мм, каждая из которых располагается на расстоянии 90 см от уровней пола на первом и втором этажах.

Третья ревизии находится за пределами дома в пластиковом смотровом колодце, шириной 1м.

  1. Септик

Отвод сточных вод осуществляется по закрытым самотечным трубопроводам в канаву, расположенную на западном краю участка через септик Uponor Bio 5.

Описание:

Производительность установки составляет 1100л в сутки, что идеально подходит для семьи до 7-и человек.

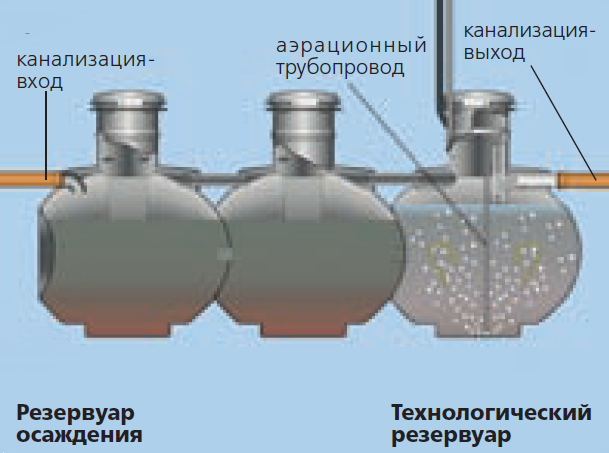

Работа установки Uponor Bio основывается на принципе порционной очистки, при которой обработка сточных вод осуществляется в два этапа: первый этап - биологический, второй этап – химический, где фосфор осаждается при помощи осаждающего химиката. Благодаря порционной технологии каждая партия сточных вод проходит очистку обособленно, т.е исключено влияние еще не очищенных входящих вод.

Биологическая фаза состоит из механической очистки (установка имеет 2 отстойные камеры) и аэробной доочистки – принудительного обогащения стоков кислородом в третьей камере, с последующим образованием активного ила и контролем его уровня в автоматическом режиме.

На втором этапе при помощи хлорида алюминия осаждаются и удаляются соединения фосфора растворенные в сточных водах, до 90%.

Контроль за установкой осуществляется при помощи выносного блока управления.

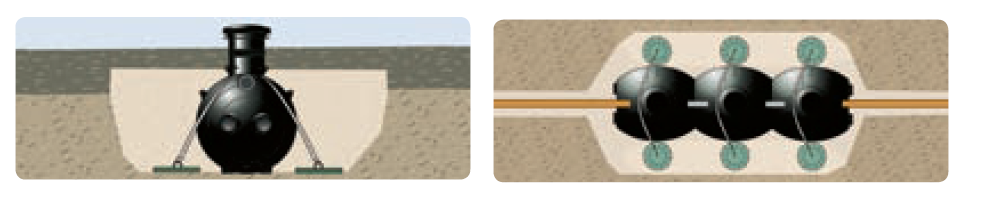

Данная установка не требует устройства полей фильтрации, поэтому ее монтаж не зависит от уровня грунтовых вод. При высоком уровне устраивается бетонная плита толщиной 10 см, а септик привязывается к ней с помощью специальных анкеров. Требуемая площадь монтажа – 6м2.

Теплоизоляция септика производится плитами из пенопласта, толщиной 15 см. Теплоизоляция труб составляет 5 см.

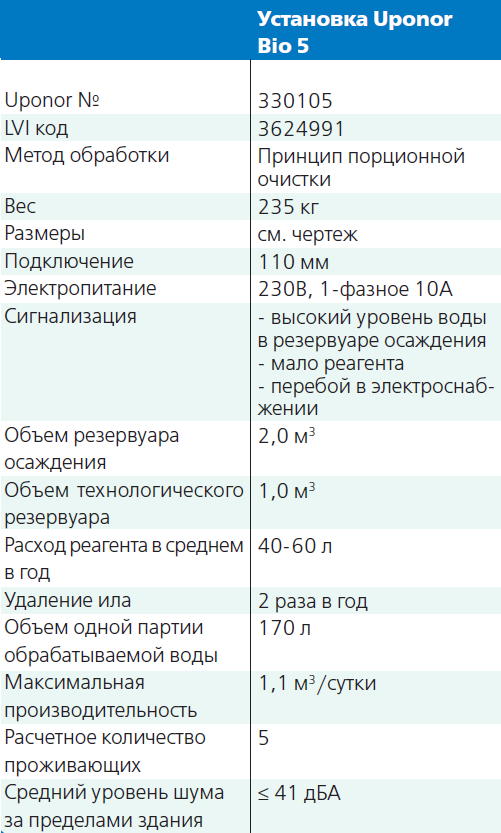

Технические характеристики:

3.4 Ведомость элементов водоотведения из здания.

Наименование

Диаметр, мм

Длинна, мм

количество

Трубы стояка

Труба с раструбом

110

2000

11

Труба с раструбом

110

1000

1

Труба с раструбом

110

500

5

Трубы сан. узлов

Труба с раструбом

50

2000

1

Труба с раструбом

50

1000

8

Тубы без раструбов

50

500

4

Сифоны

Сифон для умывальника 1.1/4"х64 с гофрой Ani С2010

40/50

280-650

3

EA- C14 Обвязка автомат S образный сифон

50

150

2

Ревизия с винтовой крышкой HTRE

Dy/Dy1

z1

z2

H

Количество

110/110

57

62

88

3

Колено 87°30' HTB

Dy1

z1

z2

Количество

50

28

31

3

110

57

61

2

Колено 67°30' HTB

Dy1

z1

z2

Количество

50

20

23

2

Колено 30° HTB

Dy1

z1

z2

Количество

50

9

12

3

110

17

21

2

Раздел 4. Технологические решения

  1. Земляные работы

Земляные работы выполняются в соответствии со СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» и СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство».

Перед началом непосредственных работ происходит снятие растительного слоя грунта толщиной 15 см и укладка его в отвал на краю строительного участка. Срезка, как и основная часть работ происходит вручную при помощи лопат.

Разработка траншей под фундамент и наружные коммуникации производится вручную лопатами. Лишний и непригодный для дальнейшего использования грунт вывозится за переделы участка, остальной складируется в специальный отвал. Обратная засыпка траншей и котлованов производится также с помощью ручных инструментов с тщательным послойным трамбованием.

Земляные работы, связанные с благоустройством территории производятся после возведения дома и зимнего сада.

С рабочими должен быть произведен инструктаж о безопасных методах производства работ в соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве», вышеуказанным СНиП 12-04-2002 и других нормативных документов, связанных с выполнением отдельных видов работ.

  1. Бетонные работы

Бетонирование фундамента будет происходить в несколько этапов, что обуславливается различными подходами к выполнению элементов конструкции. Бетон и арматурные каркасы будут производиться непосредственно на строительной площадке.

Сначала выполняется бетонирование ленты вокруг подвального помещения. Затем производится устройство бетонной плиты, служащей полом данному помещению. После происходит последовательное бетонирование оставшейся части ленты фундамента под дом, столбчатых фундаментов, фундамента под зимний сад и плит, служащей полом первого этажа. Плита над подвальным помещением выполняется монолитной. Связано это с большим пролетом (5,8 м).

В связи с высоким уровнем грунтовых вод сначала вырывается траншея под фундамент, бетонируется и лишь потом достается оставшаяся часть грунта в месте, где будет находиться подвал.

Бетонирование происходит при помощи бетоносмесителя РБГ-200, объем загрузки которого составляет 150л.

Арматура вяжется вручную непосредственно на строительной площадке. Используемые диаметры: 12 и 8 мм.

  1. Работы по устройству зимнего сада

Возведение зимнего сада делится на 2 части: первая – устройство продольной части, вторая – полукруглой. Части разделены тонкой бетонной стенкой.

Первая часть:

После возведения фундамента под зимний сад происходит засыпка пазух и изъятие грунта из конструкции до отметки 19,69. Далее идет устройство гравийно-песчаной подушки толщиной 30 см под плиту основания мощностью 10 см.

Для отопления сада используются медные трубки диаметром 12 мм с шагом 20 см, расположенные в бетонной стяжке, толщиной 5 см. Поверх стяжки идет уклонообразующий слой. Максимальная толщина слоя составляет 4 сантиметра. Она складывается из продольного уклона вдоль стены здания (0-3см) и горизонтального уклона к центру конструкции (0-1см). В образованном понижении по слою латекса (4 см) прокладывается пластмассовая перфорированная дрена обмотанная геотекстилем диаметром 50 мм. Уклон дрены 0,0035, что обеспечивает хороший сток воды в колодец.

Параллельно устраивается тонкая бетонная стенка толщиной 5 мм между двумя частями сада.

Выше устраивается слой керамзита, примерно 30 см. После насыпается 30 см грунта. Дорожка располагается посередине и имеет ширину 40 см. Для удобства передвижения, дорожка устраивается в небольшой траншее, выложенной текстилем. Глубина траншеи составляет 20 см, 17 из которых заполняются песком, выше идут широкие каменные плиты, расстояние между которыми заполняется перлитом. Также геотекстиль прокладывается перпендикулярно под дорожкой до слоя керамзита для предотвращения смешивания грунта.

Вторая часть:

После устройства 10-и сантиметровой плиты под всей конструкцией идет укладка уклонообразующего слоя. Минимальная толщина в месте, где будет проходить дрена составит 8 см, максимальная – 11 см. Выше расположен слой земли (30 см) и слой песка (30см). Выше, как и на дорожке укладываются каменные плиты и перлит.

  1. Расчет площадей складирования

При объекте склады организуются для временного хранения материалов, конструкций, изделий, оборудования и других ресурсов, используемых в ходе строительства. Объемы подлежащих складированию ресурсов сведены к минимуму за счет рациональной организации строительства и подвоза конструкций непосредственно ко времени их монтажа.

Основным типом складов на строительной площадке являются открытые площадки. Она размещаются по краям участка и служат местом хранения в основном сыпучих материалов. Конструкции подвозятся непосредственно перед монтажом и складируются недалеко от стен здания.

Складирование верхнего слоя грунта:

Объем складирования – 38 м3. Площадь складирования – 5х5м. Высота отвала 1,5 м.

Складирование гравия:

Максимальный объем для выполнения одного вида работ – 9м3. Площадь – 3х3м.

Складирование песка:

Максимальный объем для выполнения одного вида работ – 9м3. Площадь – 3х3м.

Складирование грунта:

Объем выемки – 170 м3. Площадь складирования – 9х9 м. Высота отвала – 2м.

  1. Сроки и стоимость производства работ

Исходя из данных сметы (Приложение 1), приблизительный срок выполнения всех работ составит 52 дня. При учете перерывов, сроков твердения бетона и выполнения параллельных работ, общее время заложения фундамента составит примерно 40 дней. Стоимость с учетом найма рабочих и аренды техники 1,232 млн. руб.

Раздел 5. Мероприятия по пожарной безопасности

Проектная документация разработана в соответствии с требованиями СНиП 21-01-97* «Пожарная безопасность зданий и сооружений».

Въезд на территорию участка обеспечен с двух сторон. Площадь, предназначенная для временного хранения строительных материалов, в том числе деревянных конструкций перекрытия, должна быть очищена от сухой травы, коры, щепы и опилок. Все лесоматериалы необходимо укладывать штабелями, соблюдая противопожарные расстояния.

Строительную площадку следует содержать в чистоте. Строительные отходы должны вывозиться в конце каждого рабочего дня.

Разводить костры на территории строительства запрещается. Также запрещается курить в местах хранения и применения легковоспламеняющихся конструкций, горючих жидкостей, синтетических смол и других горючих материалов.

Курить разрешается лишь в специально отведенных местах, оборудованных урнами, ящиками с песком и бочками с водой, либо за пределами строительной площадки.

Раздел 6. Безопасность жизнедеятельности при строительстве жилого дома

Производственные территории, участки работ и рабочие места должны быть подготовлены для обеспечения безопасного производства работ.

Подготовительные мероприятия должны быть закончены до начала производства работ.

Производственное оборудование, приспособления и инструменты, применяемые для организации рабочего места, должны отвечать требованиям безопасности труда.

Производственные территории, участки работ и рабочие места должны быть обеспечены необходимыми средствами коллективной или индивидуальной защиты работающих, первичными средствами пожаротушения, средствами связи и другими техническими средствами обеспечения безопасных условий труда.

Проезды, проходы на производственных территориях, а также проходы к рабочим местам и на рабочих местах должны содержаться в чистоте и порядке, очищаться от снега и мусора, не засоряться складируемыми материалами и конструкциями.

Опасные зоны должны быть обозначены предупреждающими знаками, которые должны быть хорошо видны как в дневное, так и в ночное время суток.

При выполнении групп производственных процессов выполнять и руководствоваться требованиями правил техники безопасности:

  • при производстве земляных работ выполнять требования техники безопасности п.5 СНиП 12-03-2002;
  • при производстве монтажных работ выполнять требования техники безопасности п.8 СНиП 12-03-2002;

6.1 Гигиенические требования к строительным машинам и механизмам

Строительные машины, транспортные средства, производственное оборудование, средства механизации, приспособления, ручные машины и инструменты должны соответствовать требованиям санитарных правил и гигиенических нормативов.

Машины, транспортные средства, производственное оборудование и другие средства механизации использовать по назначению и применять в условиях, установленных заводом-изготовителем.

При использовании машин, транспортных средств в условиях, установленных эксплуатационной документацией, уровни шума, вибрации, запыленности, загазованности на рабочем месте машиниста, а также в зоне работы машин не должны превышать действующие гигиенические нормативы.

Персонал, эксплуатирующий средства механизации, оснастку, приспособления и ручные машины, до начала работ обучить безопасным методам и приемам работ, согласно требованиям инструкции завода изготовителя и санитарных правил.

6.2 Мероприятия по уменьшению пыления при земляных работах

Во влажные периоды года влажность грунта составляет 20% и выше. При таких условиях считается, что пыление при хранении и пересыпке грунта равно нулю.

В сухие жаркие дни летнего периода на участке работ (до их начала) должен производиться полив грунта. Время и периодичность полива определяются генподрядчиком.

6.3 Техника безопасности при производстве монтажных работ

На участке, где ведутся работы, не допускается выполнение других работ и нахождение посторонних лиц.

Очистка подлежащих монтажу элементов производится до ее поднятия к месту установки.

Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема или перемещение.

Установленные в проектное положение элементы конструкций должны быть закреплены так, чтобы обеспечивалась их устойчивость и геометрическая неизменяемость.

Не допускается нахождение рабочих под монтируемыми конструкциями до установки их в проектное положение.

При производстве монтажных работ не допускается использовать для закрепления технологической и монтажной оснастки оборудование и трубопроводы, а также иные технологические и строительные конструкции без согласования с лицами, ответственными за правильную их эксплуатацию.

6.4 Обращение с отходами и их утилизация

В период строительства на строительной площадке будут организованны места для временного хранения отходов, откуда они по мере накопления вывозятся на предприятия, осуществляющие переработку, использование, обезвреживания или захоронение отходов по договорам с организациями, имеющими лицензию на соответствующий вид деятельности.

Складирование промышленных отходов и отходов потребления осуществляется на площадках, исключающих загрязнение окружающей среды и расположенных на территории.

Грунт, железобетонные изделия, лом черных металлов без временного сбора на территории грузятся на автотранспорт для вывоза размещения, сдачи на переработку или использования.

Сбор бытовых отходов будет осуществляться в мусоросборочные контейнера объемом 0,75 м3. Удаление отходов из контейнера должно производиться в сроки.

При соблюдении правил сбора и временного хранения, а также норм накопления, образующиеся на рассматриваемой территории отходы, практически не окажут влияние на загрязнение почвы, подземные и поверхностные воды.

Раздел 7. Нормативно-техническая документация и справочная литература

1. СНиП 2.02.01-83* «Основания зданий и сооружений»
2. СНиП 23.01-99 «Строительная климатология»
3. Кононов, Ю.И. Железобетонные и каменные конструкции. Монолитное железобетонно ребристое перекрытие с балочными плитами: учеб. пособие / Ю.И. Кононов, М.Ю. Кононова. – Изд-во Политехн. ун-та, 2013. – 71 с.
4. СНиП 2.01.07-85* «Нагрузки и воздействия»
5. Мельников, В.А. Определение глубины заложения фундаментов: Метод. указания. – СПб.: Изд-во Политехн. ун-та, 2007. – 14 с.
6. Мельников, В.А. Основания и фундаменты. Сбор нагрузок на фундаменты: Метод. указания. – СПб.: Изд-во Политехн. ун-та, 2007. – 22 с.
7. Мельников, В.А. Основания и фкндаменты. Фундаменты мелкого заложения: конструкции, определение размеров, расчет осадок: Метод. указания. – СПб.: Изд-во Политехн. ун-та, 2007. – 14 с.
8. СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»
9. СНиП 12.03-2001 «Безопасность труда в строительстве»
10. 3.02.01-87 «Земляные сооружения здания и фундаменты»
11. СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»
12.СНиП 2.06.03-85 «Мелиоративные системы и сооружения»
13.СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»
14. Каталог «Системы внутренней канализации из полипропилена» для гражданского и промышленного строительства», WAVIN. -16 с.
15. СНиП 31-01-2003 «Здания жилые»
16. СанПиН 2.2.3.1384-03 «Гигиенические требования к организации строительного производства и строительных работ»
17. Армирование плит перекрытия. http://1popotolku.ru/perekrytie/armirovanie-monolitnoj-plity.html
18. Биохимическая установка порционной очистки стоков для загородного дома. http://upokupka-spb.ru/files/instructions/Uponor_Bio_Instruction.pdf
19. Руководство пользователя установки биохимической очистки стоков Uponor Bio. http://www.uponor.pro/katalog_uponor/opisanie_uponor_BioClean.PDF
20. Газобетонные блоки ЕвроАэроБетон. http://www.euroaerobeton.ru/productions/table.php?utm_source=spb_yadir&utm_medium=cpc&utm_campaign=beton_ob&utm_term=Stenovye_bloki_iz_gazobetona
21. Толщина стяжки для пола. http://shkolapola.ru/ustroystvo/styazhka/619-tolshhina-styazhki-dlya-pola
22. Межэтажные перекрытия домов. http://enter-city.ru/perekrytiya.html
23. THERM+ curtain wall systems. http://www.raico.de/en/Products/THERM.php
24. Пособие по озеленению и благоустройству эксплуатируемых крыш жилых и обзественных зданий, подземных и полуподземных гаражей, объектов гражданской обороны и других сооружений. http://www.pr-soft.ru/e-lib/Data1/10/10016/index.htm
25. Практик сада. http://online.semenasad.ru

PAGE \* MERGEFORMAT1

Водоотведение из загородного дома во Всеволожском районе Ленинградской области. Конструкция зимнего сада
