Введение

Система разработки – это совокупность технико-технологических и организационных взаимосвязанных инженерных решений, направленных на перемещение нефти (газа) в продуктивных пластах к забоям добывающих скважин. Система разработки включает последовательность и темп разбуривания залежи; число, соотношение, взаимное расположение нагнетательных, добывающих, специальных (контрольных и др.) скважин, очередность их ввода; мероприятия и методы по воздействию на продуктивные пласты с целью получения заданных темпов извлечения углеводородов; мероприятия по контролю и регулированию процесса разработки залежей. Разработка нефтяного месторождения должна вестись по системе, обеспечивающей наилучшее использование природных свойств нефтяного пласта, режима его работы, технологии и техники эксплуатации скважин и других объектов и сооружений при обязательном соблюдении норм охраны недр и окружающей среды.

Система разработки залежи должна обеспечить непрерывный контроль и регулирование процесса разработки месторождения с учетом новых сведений о геологическом строении, получаемых при разбуривании и эксплуатации залежи. Для получения информации об объекте разработки, об условиях и интенсивности притока флюидов в скважину, об изменениях, происходящих в пласте в процессе его разработки предназначены методы исследования скважин и пластов.

Добываемая нефть – смесь нефти, газа, менерализованной воды, механических примесей и других попутных компонентов – должна быть собрана и рассредоточена на большой территории скважин и обработана как сырье для получения товарной продукции – товарной нефти, нефтяного газа, а так же пластовой воды, которую можно было бы снова возвращать в пласт.

Сбор добываемой нефти – это процесс транспортирования по трубопроводам нефти, воды и газа от скважин до центрального сборного пункта. Для накопления, кратковременного хранения и учета нефти предназначены нефтяные резервуары. Основным требованием, предъявляемым к резервуарам, является надежность.

Целью исследования данной работы является изучение методов системы разработки месторождений, определение рациональной системы извлечения нефти из недр, выбор оборудования для хранения нефти после добычи из залежей и транспортировки.

Задачи исследования:

Изучить системы разработки месторождений и оборудование для хранения нефти и газа.

1. Система разработки месторождений

Под системой разработки нефтяных месторождений и залежей понимают форму организации движения нефти в пластах к добывающим скважинам. Система разработки включает комплекс технологических и технических мероприятий, обеспечивающих управление процессом разработки залежей нефти и направленных на достижение высокой выработки запасов нефти из продуктивных пластов при соблюдении условий охраны недр. Система разработки нефтяных месторождений определяет: порядок ввода эксплуатационных объектов многопластового месторождения в разработку; сетки размещения скважин на объектах и их число; темп и порядок ввода их в работу; способы регулирования баланса и использования пластовой энергии.

Следует различать системы разработки многопластовых месторождений и отдельных залежей (однопластовых месторождений.)

Система разработки многопластовых месторождений. Выделение эксплуатационных объектов

В многопластовом месторождении выделяется несколько продуктивных пластов. Продуктивный пласт может разделяться на пропластки, прослои пород-коллекторов, которые развиты не повсеместно. Надежно изолированный сверху и снизу непроницаемыми породами отдельный пласт, а также несколько пластов, гидродинамически связанных между собой в пределах рассматриваемой площади месторождения или ее части, составляют элементарный объект разработки.

Эксплуатационный объект (объект разработки) - это элементарный объект или совокупность элементарных объектов, разрабатываемых самостоятельной сеткой скважин при обеспечении контроля и регулирования процесса их эксплуатации.

Эксплуатационные объекты выделяют на основе геологического, технологического и экономического анализов в период проектирования разработки. При решении вопросов выделения эксплуатационных объектов рекомендуется учитывать следующее: диапазон нефтегазоносности по разрезу (толщину продуктивного разреза); число продуктивных пластов в разрезе; глубину залегания продуктивных пластов; толщину промежуточных непродуктивных пластов и наличие зон слияния продуктивных пластов; положение водонефтяных контактов по пластам; литологическую характеристику продуктивных пластов; коллекторские свойства (особенно проницаемость и эффективную толщину), диапазон их изменения; различие типов залежей по пластам; режимы залежей и возможное их изменение; свойства нефти в пластовых и поверхностных условиях; запасы нефти по пластам.

Если эти условия не препятствуют совмещению пластов в единый объект, то проводят гидродинамические расчеты по определению технологических показателей с учетом способов регулирования баланса пластовой энергии, контроля и регулирования процесса разработки, а также технических средств добычи нефти. Затем определяют экономическую эффективность различных вариантов сочетания отдельных пластов в эксплуатационные объекты. Научно обоснованное выделение эксплуатационных объектов служит важным фактором экономии и повышения эффективности разработки.

В зависимости от порядка ввода эксплуатационных объектов в разработку выделяют две группы систем разработки многопластового нефтяного месторождения:

системы одновременной разработки объектов;
системы последовательной разработки объектов.

1.2. Системы одновременной разработки объектов

Преимущество систем одновременной разработки объектов — это возможность использования запасов всех объектов после их разбуривания. Реализовать эти системы можно по одному из вариантов:

раздельная разработка, когда каждый объект эксплуатируется самостоятельной сеткой скважин. Требует большого числа скважин, что приводит к значительным капитальным вложениям. Может применяться при наличии высокопродуктивных объектов и возможности быстрого их разбуривания. Ее преимущество — обеспечение надежного контроля за процессом разработки и его регулирования.
совместная разработка, при которой два или более пластов в виде единого эксплуатационного объекта разрабатываются единой сеткой добывающих и нагнетательных скважин. Возможны ее подварианты: с увеличением числа добывающих скважин на малопродуктивные объекты и с увеличением числа нагнетательных скважин на малопродуктивные объекты. Ее преимущество — обеспечение высоких текущих уровней добычи при заданном числе скважин. Однако в основном наблюдается нерегулируемая разработка пластов, что приводит к ухудшению технико-экономических показателей.
совместно-раздельная разработка, при которой добывающие скважины оборудуют установками для одновременно-раздельной эксплуатации, нагнетательные скважины — установками для одновременно-раздельной закачки воды. Она позволяет преодолеть недостатки первых двух вариантов, сохраняя при этом их преимущества.

1.3. Системы последовательной разработки объектов

Системы последовательной разработки объектов можно реализовать по следующим основным вариантам:

разработка сверху вниз, при которой каждый нижележащий объект эксплуатируется после вышележащего. Она применялась в первый период развития нефтяной промышленности и в настоящее время признана в основном нерациональной, так как задерживает разведку и разработку нижележащих объектов, увеличивает объем бурения и расход металла на обсадные трубы, повышает опасность нарушения правил охраны недр вышележащих объектов при разбуривании нижележащих объектов.
разработка снизу вверх, при которой начинают разрабатывать объекты с нижнего, так называемого опорного объекта, а затем переходят на возвратные объекты. При наличии многих объектов в качестве опорных также выбирают наиболее изученные и высокопродуктивные объекты с достаточно большими запасами нефти, а в качестве возвратных - остальные объекты. Тогда приступают к разработке опорных объектов, тем самым не задерживают эксплуатацию вышележащих продуктивных объектов с большими запасами.

Нужно отметить, что лучшие показатели могут быть достигнуты комбинацией всех перечисленных выше вариантов систем разработки многопластового месторождения.

Системы разработки эксплуатационных объектов(залежей)

Системы разработки залежей классифицируют в зависимости от размещения скважин и вида энергии, используемой для перемещения нефти.

Под размещением скважин понимают сетку размещения и расстояние между скважинами (плотность сетки), темп и порядок ввода скважины в работу.

Системы разработки подразделяют:

с размещением скважин по равномерной сетке
с размещением скважин по неравномерной сетке (преимущественно рядами).

2.1. Системы разработки с размещением скважин по равномерной сетке

Системы разработки с размещением скважин по равномерной сетке различают: по форме сетки; по плотности сетки; по темпу ввода скважины в работу; по порядку ввода скважин в работу относительно друг друга и структурных элементов залежи.

Сетки по форме бывают квадратными и треугольными.

Под плотностью сетки скважин подразумевают отношение площади нефтеностности к числу добывающих скважин.

По темпу ввода скважин в работу можно выделить одновременную (сплошную) и замедленную системы разработки залежей. В первом случае темп ввода скважин в работу быстрый – все скважины вводят в работу почти одновременно в течение одного-трех лет разработки объекта. Замедленной называют систему при большом сроке ввода. По порядку ввода в работу различают системы сгущающуюся и ползучую. На объектах со сложным геологическим строением применяют сгущающуюся систему. Ползучую систему, ориентированную по отношению к структуре пласта, подразделяют на системы: вниз по падению; верх по восстанию; по простиранию.

2.2 Системы разработки с размещением скважин по неравномерной сетке

Системы разработки с размещением скважин по неравномерной сетке аналогично различают: по плотности сетки; по темпу ввода скважины в работу (ввода рядов скважин); по порядку ввода скважин в работу. Дополнительно их разделяют:

по форме рядов – с незамкнутыми рядами и замкнутыми (кольцевыми) рядами;
по взаимному расположению рядов и скважин – с выдержанными расстояниями между рядами и между скважинами в рядах и с уплотнением центральной части площади.

В зависимости от вида энергии, используемой для перемещения нефти, различают:

системы разработки нефтяных залежей при естественных режимах (используется естественная пластовая энергия);
система разработки с поддержанием пластового давления (применяются методы регулирования баланса пластовой энергии путем искусственного ее пополнения).

По методам регулирования баланса пластовой энергии выделяют:

системы разработки с искусственным заводнением пластов;
системы разработки с закачкой газа в пласт.

Системы разработки с искусственным заводнением пластов могут осуществляться по следующим основным вариантам:

Законтурное заводнение- воду закачивают в ряд нагнетательных скважин, расположенных за внешним контуром нефтеносности на расстоянии 100-1000 метров.

Приконтурное заводнение – нагнетательные скважины размещают в водонефтяной зоне в непосредственной близости от внешнего контура нефтеносности.

Внутриконтурное заводнение – применяют на объектах с большими площадями нефтеносности, при необходимости сочетается с законтурным или приконтурным заводнением.

Сводовое заводнение – ряд нагнетательных скважин размещают на своде структуры или вблизи его. Это заводнение сочетают с законтурным.

Очаговое заводнение – применяется в качестве самостоятельного в резко неоднородных и прерывистых пластах, а так же в сочетании с законтурным и особенно внутриконтурным заводнением.

Площадное заводнение – рассредоточенная закачка воды в залежь по всей площади ее нефтеносности.

Система разработки с закачкой газа в пласт применяется по двум основным вариантам: закачка газа в повышенные части залежи (в газовую шапку); площадная закачка газа. Успешная закачка газа возможна лишь при значительных углах наклона однородных пластов, невысоком пластовом давлении, близости значений пластового давления и давления насыщенности нефти газом или наличии естественной газовой шапки, малой вязкости нефти. По экономической эффективности она значительно уступает заводнению, поэтому в применении ограничена.

Рациональная система разработки

Для одного и того же месторождения можно назвать множество систем, отличающихся по числу добывающих скважин, по их расположению на структуре, по методу воздействия на продуктивные пласты и т. д., поэтому существует необходимость сформулировать понятие рациональной системы разработки. В качестве критериев рациональной системы разработки принимаются следующие основные положения.

Рациональная система разработки должна обеспечить наименьшую степень взаимодействия между скважинами.

Минимальное взаимодействие между скважинами достигается увеличением расстояния между ними. С другой стороны, при увеличении расстояния между скважинами общее их число на месторождении уменьшается, что ведет к снижению суммарного дебита скважин. Кроме того, в условиях неоднородного пласта увеличение расстояния между скважинами может привести к тому, что часть нефтенасыщенных линз, полу линз или пропластков не будет охвачено скважинами и они не будут приобщены к разработке. Таким образом, наименьшее взаимодействие между скважинами не может служить единственным всеохватывающим критерием рациональности системы разработки.

Рациональная система должна обеспечить наибольший коэффициент нефтеотдачи.

Максимальную нефтеотдачу можно достигнуть при полном охвате нефтепродуктивного пласта процессом вытеснения. Это условие, особенно в неоднородных пластах, можно выполнить при более тесном размещении скважин. Кроме того, так как наиболее высокие коэффициенты достигаются при водонапорном режиме, а естественные притоки воды чаще не обеспечивают высоких темпов разработки, то существует необходимость создания искусственного водонапорного режима закачкой воды или газа в пласт.

Рациональная система разработки должна обеспечить минимальную себестоимость нефти.

Из рассмотренных в процессе проектирования нескольких вариантов разработки выбирается вариант, обеспечивающий наивысшую нефтеотдачу. Названные выше критерии хотя и правильно определяют ориентиры для выбора системы разработки, тем не менее ни один из них не может быть принят за определяющий, так как они не учитывают потребность в добыче нефти. Поэтому, понятие рациональной системы разработки в окончательном виде формулируется так: рациональная система разработки должна обеспечить заданную добычу нефти при минимальных затратах и возможно больших коэффициентах нефтеотдачи.

Проектирование разработки заключается в подборе такого варианта, который бы отвечал требованиям рациональной системы разработки.

Приступая к проектированию разработки последовательно определяются исходные геолого-физические данные о нефтепродуктивном пласте и свойствах насыщающих его жидкостей и газов; выполняются гидродинамические расчеты по установлению технологических показателей разработки по нескольким вариантам, отличающимся по числу скважин, методу воздействия на продуктивные пласты, условиям эксплуатации скважин и т. д.; рассчитывается экономическая эффективность вариантов разработки; анализируются экономические и технологические показатели разработки и выбирается вариант рациональной системы разработки.

Внедрение рациональной системы разработки позволяет добиться высоких технико-экономических показателей при разработке месторождений.

Поскольку разработка месторождения начинается с отбора нефти из первых разведочных скважин, то можно отметить, что система разработки динамична и должна непрерывно совершенствоваться во времени.

Резервуары для хранения нефти

Классификация резервуаров

Резервуары для хранения нефти и нефтепродуктов могут быть подразделены по следующим признакам:

по материалу, из которого они изготовлены - металлические, железобетонные, земляные, синтетические и в горных выработках;
по конструкции - вертикальные цилиндрические с коническими, плавающими и сферическими крышами, с понтонами (в основном типа РВС), горизонтальные цилиндрические с плоскими и пространственными днищами (типа РГС), каплевидные, резервуары-цилиндроиды, прямоугольные и траншейные;
по значению избыточного давления - резервуары низкого (ри < = 0,002 МПа) и резервуары высокого (ри > 0,002 МПа) давления;
по назначению - сырьевые; технологические; товарные.

Сырьевые резервуары предназначены для хранения обводненной нефти. В технологических резервуарах осуществляется предварительный сброс пластовой воды. Товарные резервуары предназначены для хранения обезвоженной и обессоленной нефти.

В зависимости от расположения по вертикали по отношению к прилегающей территории резервуары делят на наземные, подземные и полуподземные. Наземными называют резервуары, у которых днище находится на одном уровне или выше наинизшей планировочной отметки прилегающей площадки. Подземными называют резервуары, когда наивысший уровень нефти в них находится не менее чем на 0,2 м ниже наинизшей планировочной отметки прилегающей площадки, а также резервуары, имеющие обсыпку не менее чем на 0,2 м выше допустимого наивысшего уровня нефти в резервуаре и шириной не менее 3 м. Полуподземными называют резервуары, днище которых заглублено не менее чем на половину его высоты, а наивысший уровень нефти находится не выше 2 м над поверхностью прилегающей территории.

Каждый действующий резервуар должен постоянно иметь полный комплект соответствующего оборудования, предусмотренного проектом, и находиться в исправном рабочем состоянии. Разукомплектация в процессе эксплуатации не допускается.

На резервуаре установлено следующее оборудование, отвечающее требованиям стандартов и предназначенное обеспечить надежную эксплуатацию резервуара:

дыхательные клапана;
предохранительные клапана;
огневые предохранители;
приборы контроля и сигнализации (уровнемеры, сигнализаторы уровня, сниженные пробоотборники ПОР, манометры давления газовой среды;
хлопушки;
противопожарное оборудование;
оборудование для подогрева;
приемо-раздаточные патрубки;
зачистной патрубок;
вентиляционные патрубки;
люки-лазы;
люк световой;
люк замерный.

Горизонтальные резервуары оснащаются дополнительно стационарно встроенным оборудованием: подогревателями нефти; лестницами; измерительными трубами и другими необходимыми устройствами.

Основным требованием, предъявляемым к резервуарам является надежность. Надежность резервуаров - это свойство их конструкции выполнять функции приема, хранения и отпуска из них нефти и нефтепродуктов при заданных параметрах.

Критериями надежности резервуаров являются: работоспособность, безотказность и долговечность. Работоспособность - это состояние, при котором резервуар способен выполнять свои функции. Для поддержания работоспособности резервуаров необходимо выполнять в установленные сроки текущие и капитальные ремонты, а также осуществлять профилактику и раннюю диагностику дефектов. Безотказность - это свойство резервуара сохранять работоспособность без вынужденных перерывов в работе. Долговечность - это свойство резервуара сохранять работоспособность до предельного состояния с необходимыми перерывами для технического обслуживания и ремонтов. Показателем долговечности является срок службы.

5. Краткая характеристика резервуаров различного типа

5.1. Железобетонные резервуары

Нормальный ряд железобетонных резервуаров по их форме и объему включает в себя: цилиндрические резервуары для нефти объемом 1, 3, 5, 10, 20, 30 и 40 тыс. м3; прямоугольные резервуары для нефти объемом 0,1; 0,25; 0,5; 1, 2 и 3 тыс. м3.

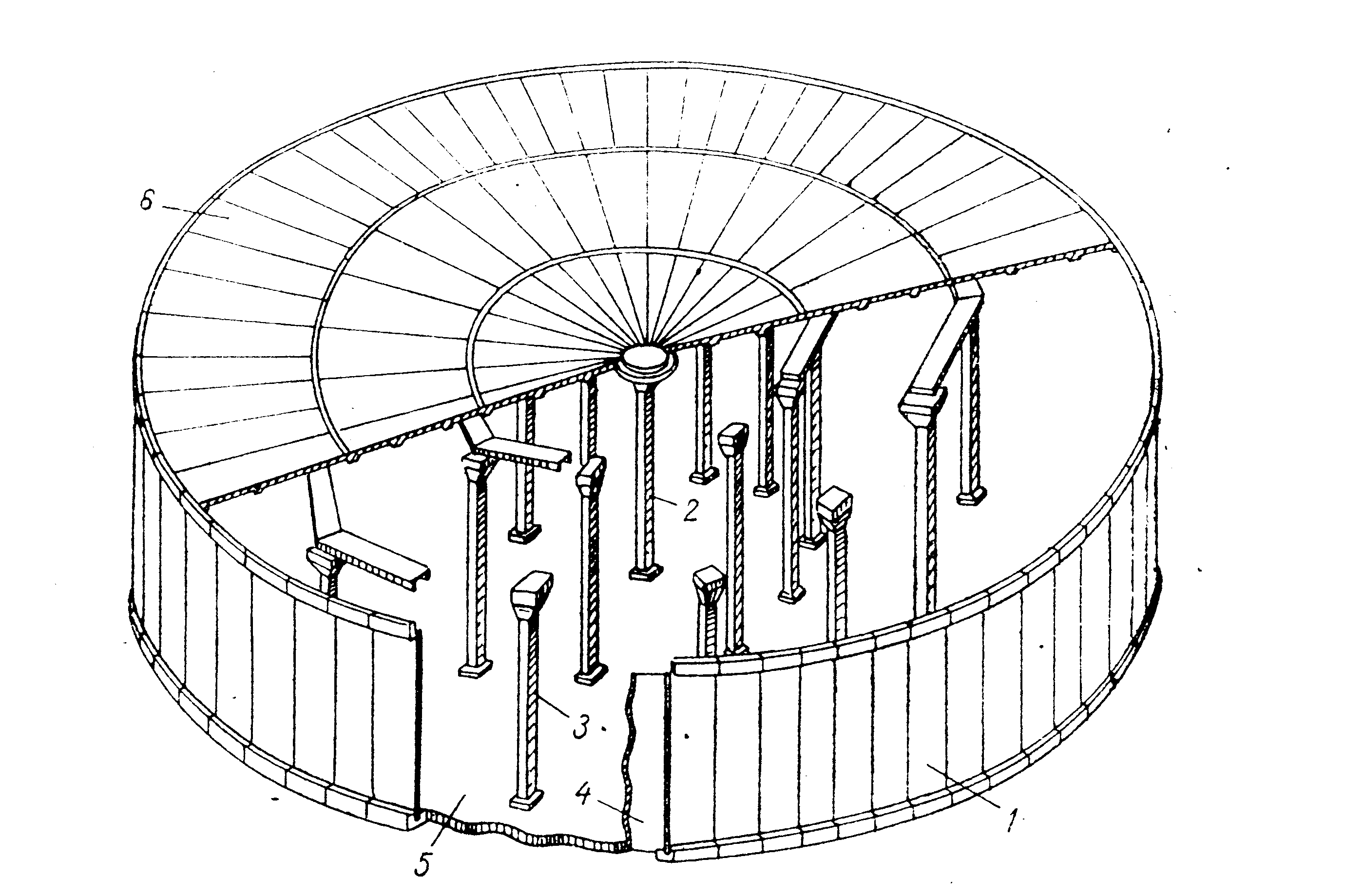

Рисунок 1. Общий вид сборного железобетонного цилиндрического резервуара. (1 - боковые панели;2 – центральная опорная колонна;3 – периферийная опорная колонна;4 – металлическая облицовка;5–монолитное железобетонное днище;6 – крыша).

Сырая нефть и мазут не оказывают химического воздействия на бетон и кальматируют поры в бетоне, тем самым увеличивая непроницаемость резервуаров.

Для создания избыточного давления и уменьшения потерь в резервуарах до 200 мм вод. ст. должны предусматриваться конструктивные решения по повышению газонепроницаемости покрытия, такие как: устройство водяного экрана со слоем воды 100 - 150 мм на покрытии резервуара; укладка на покрытие ковра из резинотканевых или синтетических материалов с последующей засыпкой сверху слоем земли толщиной 20 - 25 см; герметизация покрытия тонколистовой сталью, нанесение на внутреннюю поверхность покрытия изоляции из различных растворов и мастик.

Подземные ЖБР обладают большой плавучестью и при подъеме уровня грунтовых вод это может привести к всплытию резервуара и к его аварии. Для предохранения от всплытия производят утяжеление днища резервуара, его анкеровку или вынос из зоны грунтовых вод с устройством обсыпки грунтом.

5.2. Резервуары вертикальные стальные (РВС)

Вертикальные стальные цилиндрические резервуары низкого давления со щитовой конической или сферической кровлей, так называемые атмосферные резервуары, являются наиболее распространенными для хранения нефти. Они относительно просты в изготовлении и наиболее экономичны по стоимости. Различают вертикально-цилиндрические резервуары низкого и высокого давления, с плоским и пространственными днищами, с плавающими крышами и с понтонами.

Применение крыши резервуара той или иной конструкции диктуется свойствами хранимых нефтепродуктов и климатическими условиями.

5.3. Резервуары вертикальные стальные типа РВС низкого давления

Давление в таких резервуарах мало отличается от атмосферного, поэтому их корпус рассчитывается на гидростатическое давление.

Резервуары емкостью до 5000 м3 монтируются с конусной кровлей с уклоном 1:20 из рулонных заготовок корпуса и днища. Настил покрытия монтируется и сваривается из отдельных листов непосредственно на резервуаре. Резервуары объемом 10, 20, 30 и 50 тыс. м3 для хранения нефти с плотностью до 0,9 т/м3 монтируют из отдельных рулонов корпуса, днища и щитов, которые образуют сферическую форму перекрытия. Щиты опираются на кольцо жесткости корпуса и центральное кольцо.

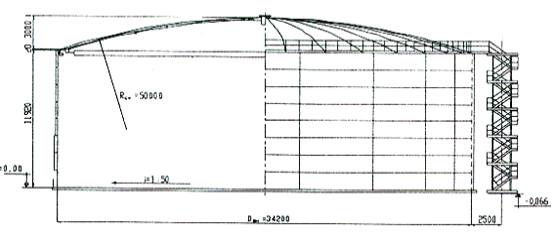

Рисунок 2. Общий вид РВС-10000

Весьма ответственным элементом является фундамент под резервуар. Резервуары вместимостью до 5000 м3 (включительно) устанавливаются на искусственном основании нормального типа, состоящем из грунтовой подсыпки, песчаной подушки и гидроизоляционного слоя. Для предохранения металла днища резервуара от коррозии грунтовыми водами и от конденсата поверх песчаной подушки устраивают гидроизолирующий слой толщиной 100 мм, состоящий из 90% супесчаного грунта и 10% вяжущего вещества (битум, мазут, каменноугольный деготь). Для резервуаров объемом 10000 м3 и более предусматривается железобетонное кольцо шириной 1 м и толщиной 20 - 30 см под узлом сопряжения корпуса резервуара с днищем. За осадкой основания каждого резервуара должно быть установлено систематическое наблюдение.

5.4. Резервуары вертикальные стальные типа РВС высокого давления

Резервуары высокого давления предназначены для хранения нефтей с высоким давлением насыщенных паров. Они имеют цилиндрический корпус, сферическую кровлю и плоское днище.

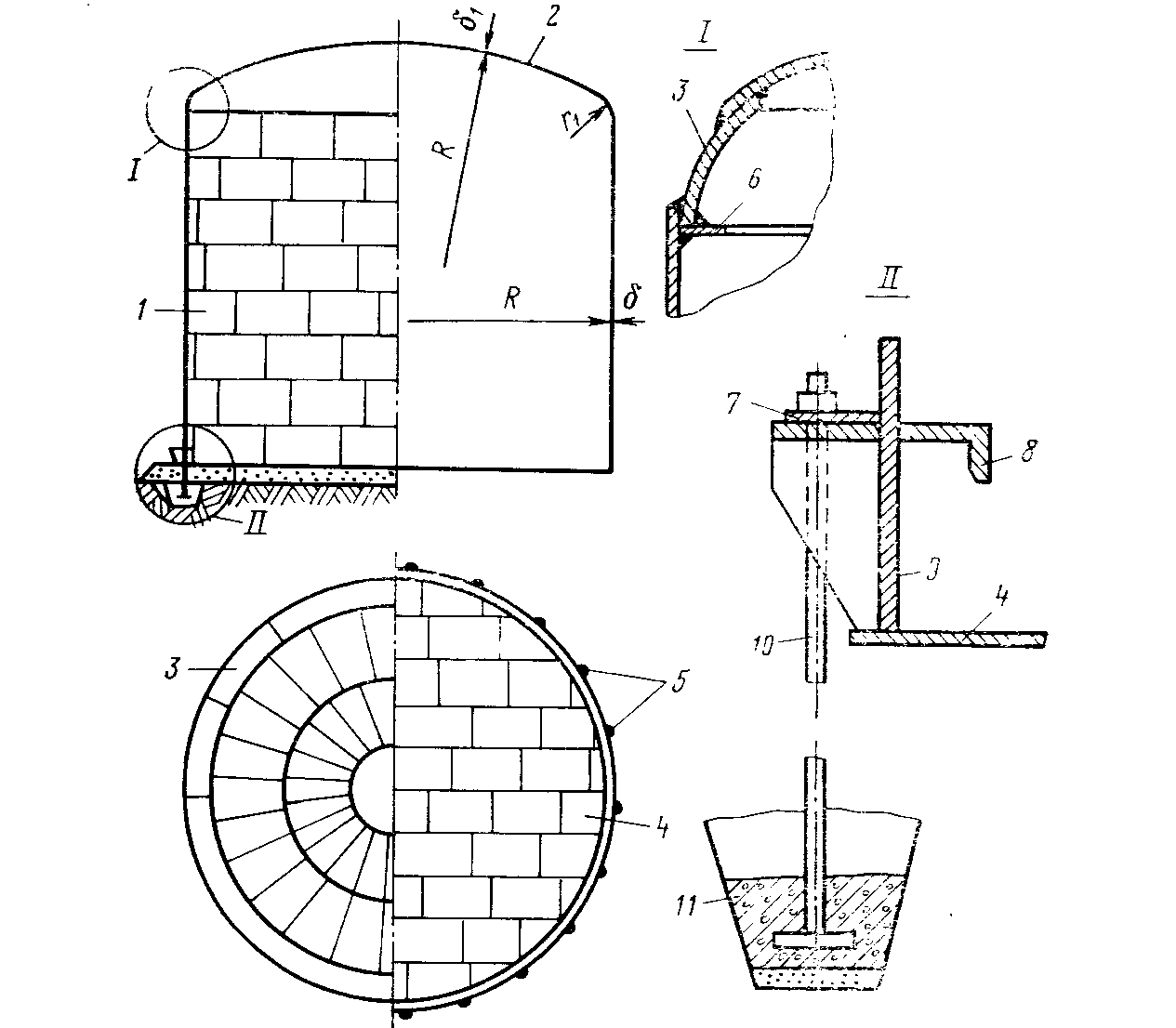

Рисунок 3. Вертикальный цилиндрический резервуар высокого давления.(1- корпус; 2 –сферическое покрытие; 3 – кольцо сопряжения цилиндрического корпуса со сферической поверхностью покрытия; 4 – днище; 5 – анкерные крепления;6- верхнее кольцо жесткости; 7 – анкерная консоль; 8 – нижнее кольцо жесткости; 9 – стенка; 10 – анкерный болт; 11-бетонная плита.)

Во избежание возможного поднятия периферийной части днища под действием избыточного давления нижний пояс корпуса закрепляется в грунте при помощи анкерных болтов и железобетонных плит. Крепление анкерных болтов к стенке резервуара осуществляется посредством приваренных консолей.

Для восприятия ветровой нагрузки и вакуума корпус резервуара (верхние пояса) должен быть усилен кольцами жесткости.

5.5. Резервуары с плавающей крышей и с понтонами

Эти резервуары применяют для снижения потерь нефти от испарения.

Понтон сооружают в резервуарах со стационарной щитовой кровлей, которая предохраняет от попадания атмосферных осадков на поверхность понтона. Понтоны в резервуарах бывают как металлические, так и из синтетических материалов.

Плавучесть металлического понтона обеспечивается устройством на нем по контуру герметических коробов или открытых отсеков.

По окружности понтона между понтоном и стенкой резервуара для уменьшения до минимума площади испарения устанавливается уплотняющий затвор. Затвор может быть жесткий или мягкий. Мягкие затворы выполняются из прорезиненной ткани, пенополиуретана и других материалов. Жесткие затворы состоят из металлических элементов рычажного типа.

Особенно целесообразно применение этих резервуаров для сернистых нефтей, т.к. ввиду отсутствия газового пространства коррозия от разложения сернистых соединений практически отсутствует.

Плавающая крыша выполняется из стальных листов толщиной не менее 4 мм, с диаметром на 400 мм меньше, чем внутренний диаметр резервуара.

Плавающая крыша обычно бывает двух типов: двойная понтонная, состоящая из ряда герметических отсеков, обеспечивающих непотопляемость при нарушении герметичности понтона; одинарная с центральным диском из стальных листов, по периферии которого располагается кольцевой понтон, разделенный радиальными перегородками на герметические отсеки, препятствующие потоплению крыши.

При эксплуатации резервуаров с плавающей крышей в зимнее время необходимо: тщательно осматривать затворы перед началом закачки или откачки и в случае примерзания их к корпусу резервуара осторожно отрывать их с помощью деревянного клина; не допускать односторонней снеговой нагрузки (излишки снега следует удалять при нахождении крыши в верхнем крайнем положении).

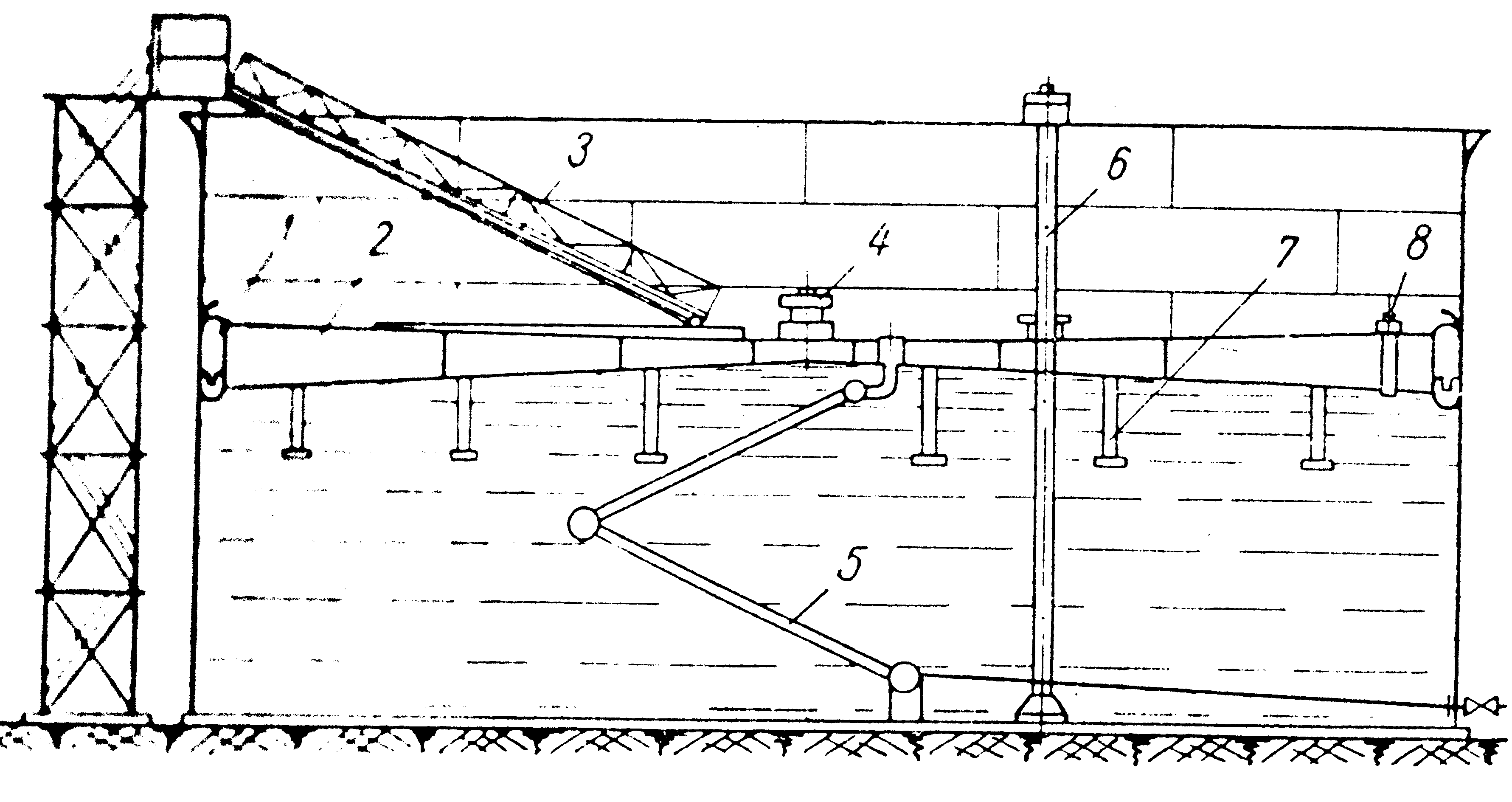

Рисунок 4. Резервуар с плавающей крышей(1- затвор; 2 - плавающая крыша; 3 -передвижная шарнирная лестница;4 - предохранительный клапан; 5 - дренажная система для отвода атмосферных вод; 6 - труба для отбора проб; 7 - опорные стойки; 8 - замерный люк).

5.6. Горизонтально-цилиндрические резервуары (РГС)

Эти резервуары получили широкое применение для хранения нефти в малых количествах. Преимущества горизонтальных резервуаров заключаются в возможности серийного изготовления их на заводах, в хранении нефти под высоким избыточным давлением и вакуумом, в удобстве подземной установки. Объемы РГС от 3 до 200 м3. Рабочее давление до 2,5 Мпа и вакуум до 0,09 Мпа. Днище резервуаров выполняются сферическими, плоскими или цилиндрическими. Для высоких давлений применяются сферические днища.

Резервуары оборудуют металлическими площадками и лестницами для обслуживания, а при хранении вязких нефтей, требующих подогрева, - секционными подогревателями.

При надземной установке резервуар устанавливают на две седловидные опоры шириной 300 - 400 мм из сборных бетонных блоков или монолитного бетона. При подземной установке резервуар следует укладывать на спрофилированную песчаную подушку толщиной не менее 200 мм с углом охвата песчаной подушкой 900. При наземной установке, кроме того, между песчаной подушкой и резервуаром должен быть уложен слой гидрофобного песка толщиной 100 мм.

5.7. Каплевидные резервуары

Их основное назначение - хранение нефтей с высоким давлением насыщенных паров под избыточным давлением 0,4 кГс/см2 и вакуумом до 500 мм вод. ст., что позволяет значительно сократить потери от испарения по сравнению с «атмосферными» резервуарами. Однако стоимость цилиндрического «атмосферного» резервуара значительно меньше каплевидного того же объема. Поэтому непременным условием широкого внедрения каплевидных резервуаров является его экономичность, которая определяется сравнением дополнительной стоимости и экономии от сокращения потерь за период амортизации.

5.8. Шаровые резервуары

Это резервуары повышенного давления предназначенные для хранения нефтей с высоким давлением насыщенных паров и сжиженных газов (рисунок 6).

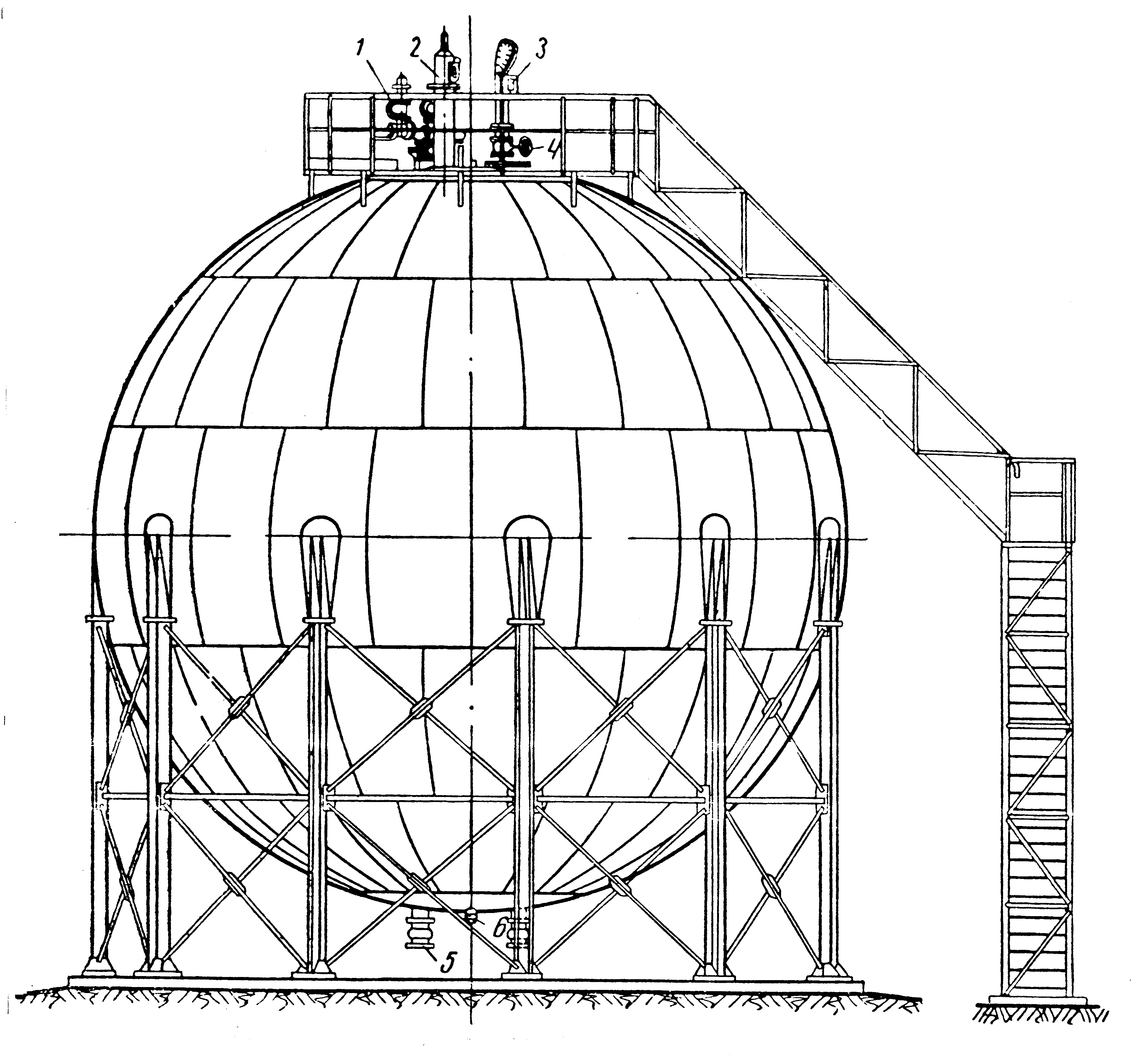

Рисунок 5. Шаровой резервуар (1 – узел дыхательной арматуры; 2 – поплавковый указатель уровня;3 – совмещенный узел для замера уровня, температуры нефти и отбора пробы;4 - запорная арматура; 5 – приемный и раздаточный патрубки; 6 – дренажный кран).

Материалом служит низколегированная сталь. Объем резервуаров: 300, 600, 900, 2000 и 4000 м3.

Заключение

Разработка и эксплуатация нефтяных и газовых месторождений включает в себя научно обоснованный производственный процесс извлечения из недр содержащихся в них углеводородов и сопутствующих им полезных ископаемых; процесс проектирования систем разработки нефтяных и газовых залежей, взаимное расположение забоев добывающих, нагнетательных, резервных и других скважин, разбуривание месторождения в соответствии с утверждённой технологической документацией, выработку запасов нефти и газа.

Успешная разработка нефтяных и газовых месторождений определяется тем, насколько правильно будет выбрана система разработки. В процессе разработки возникает необходимость контролировать и уточнять состояние залежей с учетом новых сведений о геологическом строении, получаемых при их разбуривании и эксплуатации.

Следует отметить, что для одного и того же месторождения можно назвать множество систем, отличающихся по числу добывающих скважин, по их расположению на структуре, по методу воздействия на продуктивные пласты и т. д., поэтому существует необходимость применения рациональной системы разработки.

Все, что выходит из скважин – нефть с попутным газом, водой и прочими примесями – замеряют, определяя процент воды и попутного газа. Технологические процессы подготовки нефти для всех систем сбора аналогичны: сепарация или разделение фаз, деэмульсация продукции, обессоливание, стабилизация нефти.

После стабилизации нефть направляется в технологические резервуары, где происходит дальнейшее отделение нефти от воды, а оттуда следует в товарные резервуары РВС. Нефтяные резервуары представляют собой емкости, предназначенные для накопления, кратковременного хранения и учета сырой и товарной нефти. Наибольшее применение нашли резервуары типа РВС (резервуар вертикальный стальной).

Основным требованием, предъявляемым к резервуарам является надежность. Критериями надежности резервуаров являются: работоспособность, безотказность и долговечность. Работоспособность - это состояние, при котором резервуар способен выполнять свои функции. Для поддержания работоспособности резервуаров необходимо выполнять в установленные сроки текущие и капитальные ремонты, а также осуществлять профилактику и раннюю диагностику дефектов. Безотказность - это свойство резервуара сохранять работоспособность без вынужденных перерывов в работе. Долговечность - это свойство резервуара сохранять работоспособность до предельного состояния с необходимыми перерывами для технического обслуживания и ремонтов. Показателем долговечности является срок службы.
