Проектирование внутренней информационной сети предприятия

Содержание

Введение…………………………………………………………………………………......……3

1 Техническое задание…………………………………………………………………………....4

1.1 Назначение и область применения разрабатываемой системы……………..…….4

1.2 Требования к информационной системе…………………….……………….…......4

1.3 Дополнительные требования к проекту…………………………………………….5

2 Технико-экономическое обоснование…………………………………………………….…..6

3 Архитектурное проектирование корпоративной сети...……………………...……………..7

3.1 Общая информация о существующей сети……………………….…………….…..7

3.2 Недостатки существующей сети……………………………….……………….…...8

3.3 Анализ способа реорганизации………………………………………………..….....8

3.4 Преимущества и недостатки информационной системы на основе ВОЛС….…..9

4 Проектирование подсистемы магистралей…………………………………………….……12

4.1 Виды оптических кабелей для прокладки внешних и внутренних магистралей..12

4.2 Проектирование внешних магистралей…………………………….……………...15

4.2.1 Выбор типа оптической муфты и способа монтажа……….…………....17

4.2.2 Выбор типа оптических кроссов, монтаж……………….…….………...18

4.3 Проектирование подсистемы внутренних магистралей……………………….…19

4.3.1 Основные принципы построения внутренней сети корпуса складов…19

4.3.2 Монтаж элементов распределительных пунктов этажей и

телекомутационного центра…….…………………………………………………………....21

4.3.3 Монтаж вертикальной и горизонтальной кабельной подсистемы……..21

5 Телекоммуникационное проектирование корпоративной сети………………...……….....23

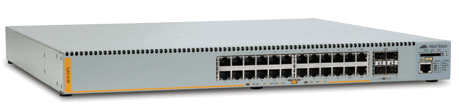

5.1 Выбор типа коммутационного оборудования…………………………………......23

5.2 Расчет кол-ва оптоволокна, коммутационного оборудования и

их аксессуаров……………………………………………………………………………...….34

5.2.1 Рассчитаем кол-во необходимого кабеля оптоволокна………………....34

5.2.2 Рассчитаем кол-во необходимого коммутационного оборудования…..34

5.2.3 Рассчитаем кол-во необходимых аксессуаров……………………….......37

5.3 Структура подключения коммутационного оборудования…………………....…38

6 Сравнительный анализ существующей и проектируемой системы…………………….....40

7 Организационно-экономическая часть……………………………………………………....41

7.1 Организационная часть…………………………………………………………..….41

7.1.1 Состав проектной группы…………………………………………….…...41

7.1.2 Основные этапы разработки………………………………………….…...41

7.2 Экономическая часть…………………………………………………………….......42

7.2.1 Расчет затрат на заработную плату…………………………………….....42

7.2.2 Затраты на материалы и комплектующие………………………………..43

7.3 Расчет затрат на содержание и эксплуатацию оборудования………………….…46

7.3.1 Расчет стоимости электроэнергии…………………………………….….46

7.3.2 Амортизационные отчисления…………………………………………....47

7.3.3 Расходы на ремонт оборудования………………………………………...48

7.3.4 Накладные расходы………………………………………………………..48

7.3.5 Затраты на разработку и внедрение проекта……………………………..48

7.4 Расчёт экономической выгодности от самостоятельной разработки системы.…48

7.4.1 Оценка доходности проекта…………………………………………....…49

7.4.2 Технико-экономические показатели……………………………….….….51

8 Безопасность и экологичность проекта……………………………………………….……...52

8.1 Оценка опасных и вредных производственных факторов…………………....….52

8.2 Микроклимат………………………………………………………………………...52

8.3 Производственное освещение…………………………………………………....…53

8.4 Защита от шума……………………………………………………………………....55

8.5 Защита от электромагнитных излучений………………………………………….56

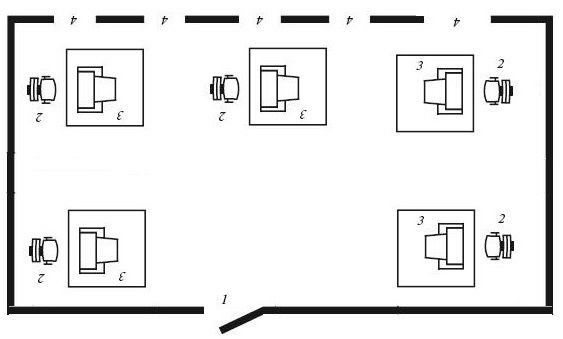

8.6 Организация рабочего места……………………………………………………......57

8.7 Электробезопасность………………………………………………………………..59

8.8 Пожарная безопасность……………………………………………………….…….60

Заключение………………………………………………………………………………….…...63

Список литературы………………………………………………………………………….…..64

Введение

Процессы развития глобальных информационно-коммуникационных технологий очень динамичны в настоящее время, а их возможности для общества и экономики используются настолько полномасштабно, что невозможно представить любое современное предприятие без высокотехнологичной информационной сети. С точки зрения возможности повышения конкурентоспособности предприятия, наибольший интерес представляют так называемые автоматизированные корпоративные сети, а их внедрение являются темой, безусловно интересующей руководителей различного уровня и соответствующих специалистов.

Целью данной работы является разработка проекта структурированной кабельной сети на основе волоконно-оптических линий связи. В то время как возможности медных кабельных линий приближаются к своим предельным значениям и требуются все больших затрат на дальнейшее развитие этого направления, перспективы использования ВОЛС становятся все экономичнее и эффективнее. Сегодня ВОЛС, безусловно, являются одним из самых быстрых развивающихся направлений в области связи. Пропускные способности оптических каналов на порядки выше, чем у информационных линий на основе медного кабеля. Кроме того волоконно-оптические линии связи невосприимчивы к электромагнитным полям, что снимает некоторые типичные проблемы медных систем связи.

Внедрение такого проекта на предприятии, обеспечит его скоростной и надежной информационной системой, что позволит существенно улучшить качество труда и усовершенствовать технологические процессы.

Техническое задание

Цель: Спроектировать внутреннюю, информационную сеть предприятия для ее реорганизации, включающую в себя подключение к общей сети новых элементов и замена старого подключения, средствами позволяющими, реализовать высокую скорость передачи данных.

Назначение и область применения разрабатываемой системы

Проектируемая информационная сеть предназначена обеспечивать бесперебойную работу не менее 400-от рабочих станций, с поддержкой видео конференций, наблюдением за поведением системы в режиме «реального времени», предназначена обеспечивать устойчивую работу при воздействии внешних факторов, таких как: грозы, помехи и внешний шум.

Требования к информационной системе

Разработанная система должна удовлетворять следующим требованиям:

Единая кабельная система для всех сетевых узлов.
Централизация сети.
Иерархическая схема, включающая:

Распределительный пункт здания (РПЗ) - в отдельном помещении Телекоммуникационный центр (ТКЦ) - Состоит из активного сетевого и коммутационного оборудования и источника бесперебойного питания.
Распределительный пункт этажа (РПЭ). Состоит из кроссовых блоков (КБ) для кроссировки и соединительных шнуров, обеспечивающих переключение цепей горизонтальной подсистемы с вертикальной подсистемой.
Вертикальная подсистема. Кабельная подсистема, обеспечивающая соединение РПЗ с РПЭ всех этажей.
Горизонтальная подсистема - индивидуальная кабельная разводка от РПЭ до телекоммуникационной розетки (ТР) рабочего места пользователя.
Подсистема рабочего места (РМ) – представляет собой устройства и интерфейсные шнуры, соединяющие их с горизонтальной подсистемой СКС.
Внешняя подсистема. Служит для соединения между собой коммуникационных систем зданий, находящихся на территории предприятия.

Использование только компонентов (кабельных и коммутационных), соответствующих категории 5e или выше, обеспечивающих современные скорости передачи данных (до 10Гбит/сек).
Высокая помеха устойчивость сети.
Защищенность информации от стороннего проникновения.
Соблюдение правил пожарной безопасности (NEC).
1. Дополнительные требования к проекту

Условия эксплуатации активного сетевого оборудования:

Рабочая температура – от 0° до 40° C

Температура при хранении – от -25° до +70° C

Рабочая влажность – 85% относительной влажности, без конденсации

Влажность при хранении – 95% относительной влажности, без конденсации

Рабочая высота – до 3048 м над уровнем моря

Высота при хранении – до 12 096 м над уровнем моря

Электрические характеристики активного сетевого оборудования:

входное напряжение (для питания переменного тока) – 185-240В с частотой 47-63 Гц
потребляемая мощность (для питания переменного тока) – макс. 500 Вт;
максимальная сила тока – 6,5 A

Технико-экономическое обоснование

Эффективность работы предприятия во многом зависит от его степени развития информационной инфраструктуры. Организация корпоративной сети на основе волоконно-оптических линий связи, позволит существенно повысить уровень производительности на предприятии, за счет широкой пропускной способности ВОЛС, такие линии обеспечивают потенциальную возможность передачи потока информации по одному оптическому волокну за несколько терабит в секунду. Кабель ВОЛС не окисляется, не намокает и не зависит от электромагнитного воздействия, что предполагает высокую надежность и помехоустойчивость информационной сети. Одним из самых важных критерием на предприятии в последнее время является - информационная безопасность. Так как оптоволокно имеет свойство не излучать в радиодиапазоне, что позволяет уберечь передаваемые по нему данные от перехвата, волоконно-оптические линии связи становятся наилучшим техническим решением для защиты информации. По экономическим требованиям строительство ВОЛС обходится дороже, чем прокладка традиционной корпоративной сети, но благодаря высокой дальности сигнала, возможно, значительно сэкономить на ретрансляторах - для оптики они ставятся на расстоянии до 100 км.

Таким образом, с учетом всех преимуществ волоконно-оптических линий связей, они являются частью современных информационных систем любого предприятия, соответственно проектирование и внедрение таких систем – это решение одной из самых актуальных задач.

Архитектурное проектирование корпоративной сети

Общая информация о существующей сети

На предприятии, где разрабатывался данный дипломный проект, существует собственная корпоративная сеть на основе медийно-телефонных каналах передачи данных и малоразвитое подключение оптоволокна. Сеть включает в себя: Инженерный, Административный, Металло-сборочный цех (МСЦ), Транспортный, Кузнечный корпуса, корпус Складов, складские помещения, а так же медпункт, компрессорную станцию и тоннель.

Инженерный, Металло-сборочный цех и корпус складов объединены в общую подсеть волоконно-оптическим кабелем. Пример подключения этих корпусов на рисунке 3.1.

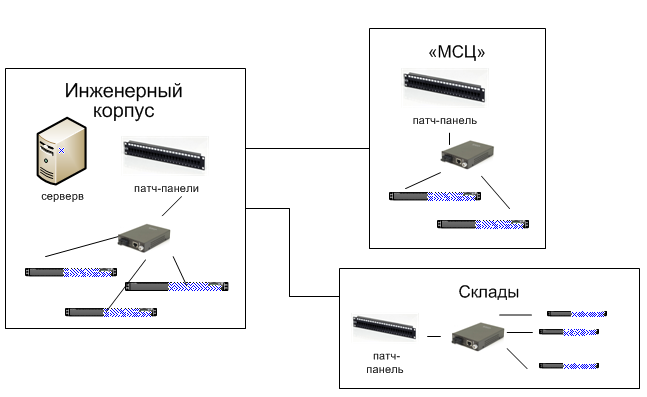

Рис.3.1 – Пример подключение волоконно-оптических связей

Все остальные корпуса подключены к сети средствами модемного ADSL подключения к интернету. В общий состав сети входит 320 рабочих станций, соединенные внутри корпусов в отдельные подсети витой парой. Для управления такой системой используется распространенный вариант схемы – «Звезда», с одним общим телекоммуникационным центром. Пример подключения медпункта к общей сети на рисунке 3.2.

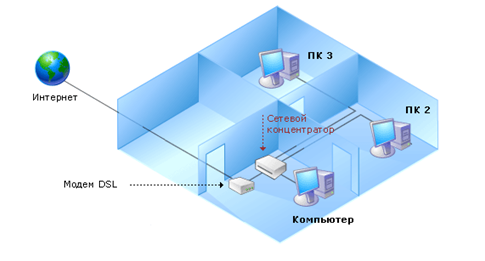

Рис. 3.2. – Пример подключения через модем

Главный узел находиться в Инженерном корпусе на втором этаже в специальном помещении, содержит основное коммутационное и серверное оборудование. Система архивирования представляет собой RAID- массив 1 уровня – «зеркало».

Недостатки существующей сети

Имеющаяся сеть имеет ряд существенных недостатков:

Так как сеть организованна разными способами подключения, она не является однотипной, что усложняет процесс администрирование системы.
Более 60% системы не позволяют превысить скорость передачи данных в 8Мбит/сек.
Сеть не рассчитана на расширение количества рабочих станций.
Сеть характеризуется низкой помехоустойчивостью
Затруднена эксплуатация и техническое обслуживание информационной сети.
Архивирование, построенное на RAID- массиве типа 1, является устаревшим и экономически не выгодным.

На основе выявленных недостатков, существующей информационной сети необходима полная реорганизация, для повышения производительности и качества труда на предприятии.

Анализ способа реорганизации сети с помощью ВОЛС

Обозначив недостатки существующей системы, проведем анализ подходящей технологии для решения поставленной задачи.

Организация сети вне корпусов, предполагает собой подключение к общей системе зданий находящихся на расстоянии друг от друга от 150 метров. Учитывая необходимость поддержания высоких скоростных показателей передачи данных без существенных потерь, использование технологии основанной на прокладке кабеля «витой пары», возможно лишь при условии значительной потери системы помехоустойчивости, и дополнительных экономических затрат на усилителя сигнала. Необходимо учитывать, что обязательным требованием являться защита информации от несанкционированного доступа в сеть. «Витая пара» сильно уступает другим технологиям защиты, так как ее излучение в радиодиапазоне легко перехватить.
Использование WIFI,WIMAX предполагает большую защиту информации с использование технологии Traffic Encryption Key, но ввиду больших расстоянии и большого количества клиентов (пользователей) сети, организация такой системы потребует больших финансовых затрат на оборудование, программное обеспечение, покупку ключей и сертификатов. Кроме этого, подобная сеть не удовлетворит задачу высокой помехоустойчивости, так как сильно уступает кабельным системам.
Другим вариант решения поставленных задач является технология ВОЛС. Эта технология обладает такими преимуществами как: большие расстояния между станциями (пунктами ретрансляции); высокая помехозащищенность; отсутствие излучаемых помех; высокая степень защищенности от несанкционированного доступа; гальваническая развязка; взрыво и пожаробезопасность, что полностью удовлетворяет поставленным задачам в разрабатываемом проекте. Рассмотрим преимущества и недостатки информационной системы на основе ВОЛС более подробно.
1. Преимущества и недостатки информационной системы на основе ВОЛС

В сравнении с другими средами передачи данных у ВОЛС множество достоинств, например:

Широкая полоса пропускания – обусловлена чрезвычайно высокой частотой несущей 1014 Гц. Это дает потенциальную возможность передачи по одному оптическому волокну потока информации в несколько терабит в секунду. Большая полоса пропускания – это одно из наиболее важных преимуществ оптического волокна над медной или любой другой средой передачи информации.
Малое затухание светового сигнала в волокне. Выпускаемое в настоящее время отечественными и зарубежными производителями промышленное оптическое волокно имеет затухание 0,2-0,3 дБ на длине волны 1,55 мкм в расчете на один километр. Малое затухание и небольшая дисперсия позволяют строить участки линий без ретрансляции протяженностью до 100 км и более.
Низкий уровень шумов в волоконно-оптическом кабеле позволяет увеличить полосу пропускания, путем передачи различной модуляции сигналов с малой избыточностью кода.
Высокая помехозащищенность. Поскольку волокно изготовлено из диэлектрического материала, оно невосприимчиво к электромагнитным помехам со стороны окружающих медных кабельных систем и электрического оборудования, способного индуцировать электромагнитное излучение (линии электропередачи, электродвигательные установки и т.д.). В многоволоконных кабелях также не возникает проблемы перекрестного влияния электромагнитного излучения, присущей многопарным медным кабелям.
Малый вес и объем. Волоконно-оптические кабели (ВОК) имеют меньший вес и объем по сравнению с медными кабелями в расчете на одну и ту же пропускную способность. Например, 900-парный телефонный кабель диаметром 7,5 см, может быть заменен одним волокном с диаметром 0,1 см. Если волокно «одеть» во множество защитных оболочек и покрыть стальной ленточной броней, диаметр такого ВОК будет 1,5 см, что в несколько раз меньше рассматриваемого телефонного кабеля.
Высокая защищенность от несанкционированного доступа. Поскольку ВОК практически не излучает в радиодиапазоне, то передаваемую по нему информацию трудно подслушать, не нарушая приема передачи. Системы мониторинга (непрерывного контроля) целостности оптической линии связи, используя свойства высокой чувствительности волокна, могут мгновенно отключить «взламываемый» канал связи и подать сигнал тревоги. Сенсорные системы, использующие интерференционные эффекты распространяемых световых сигналов (как по разным волокнам, так и разной поляризации) имеют очень высокую чувствительность к колебаниям, к небольшим перепадам давления. Такие системы особенно необходимы при создании линий связи в правительственных, банковских и некоторых других специальных службах, предъявляющих повышенные требования к защите данных. Рассмотрение волоконно-оптических сенсорных систем выходит за рамки материала данной книги.
Гальваническая развязка элементов сети. Данное преимущество оптического волокна заключается в его изолирующем свойстве. Волокно помогает избежать электрических «земельных» петель, которые могут возникать, когда два сетевых устройства неизолированной вычислительной сети, связанные медным кабелем, имеют заземления в разных точках здания, например на разных этажах. При этом может возникнуть большая разность потенциалов, что способно повредить сетевое оборудование. Для волокна этой проблемы просто нет.
Взрыво и пожаробезопасность. Из-за отсутствия искрообразования оптическое волокно повышает безопасность сети на химических, нефтеперерабатывающих предприятиях, при обслуживании технологических процессов повышенного риска.
Экономичность ВОК. Волокно изготовлено из кварца, основу которого составляет двуокись кремния, широко распространенного, а потому недорогого материала, в отличии от меди. В настоящее время стоимость волокна по отношению к медной паре соотносится как 2:5. При этом ВОК позволяет передавать сигналы на значительно большие расстояния без ретрансляции. Количество повторителей на протяженных линиях сокращается при использовании ВОК. При использовании солитонных систем передачи достигнуты дальности в 4 000 км без регенерации (то есть только с использованием оптических усилителей на промежуточных узлах) при скорости передачи выше 10 Гбит/с.
Длительный срок эксплуатации. Со временем волокно испытывает деградацию. Это означает, что затухание в проложенном кабеле постепенно возрастает. Однако, благодаря совершенству современных технологий производства оптических волокон, этот процесс значительно замедлен, и срок службы ВОК составляет примерно 25 лет. За это время может смениться несколько поколений/стандартов приемопередающих систем.
Удаленное электропитание. В некоторых случаях требуется удаленное электропитание узла информационной сети. Оптическое волокно не способно выполнять функции силового кабеля. Однако, в этих случаях можно использовать смешанный кабель, когда наряду с оптическими волокнами кабель оснащается медным проводящим элементом. Такой кабель широко используется как в России, так и за рубежом.

Несмотря на многочисленные преимущества перед другими способами передачи информации, волоконно-оптические системы имеют также и недостатки, главным образом из-за дороговизны прецизионного монтажного оборудования и надежности лазерных источников излучения. Многие из недостатков вероятнее всего будут нивелированы с приходом новых конкурентоспособных технологий в волоконно-оптические сети.

К недостаткам можно отнести:

Стоимость интерфейсного оборудования. Электрические сигналы должны преобразовываться в оптические и наоборот. Цена на оптические передатчики и приемники остается пока еще довольно высокой. При создании оптической линии связи также требуются высоконадежное специализированное пассивное коммутационное оборудование, оптические соединители с малыми потерями и большим ресурсом на подключение отключение, оптические разветвители, аттенюаторы.
Монтаж и обслуживание оптических линий. Стоимость работ по монтажу, тестированию и поддержке волоконно-оптических линий связи также остается высокой. Если же повреждается ВОК, то необходимо осуществлять сварку волокон в месте разрыва и защищать этот участок кабеля от воздействия внешней среды. Производители тем временем поставляют на рынок все более совершенные инструменты для монтажных работ с ВОК, снижая цену на них.
Требование специальной защиты волокна. Стекло, как материал, выдерживает колоссальные нагрузки с пределом прочности на разрыв выше 1 ГПа (109 Н/м2). Это означает, что волокно в единичном количестве с диаметром 125 мкм выдержит вес гири в 1 кг. На практике это не достигается. Причина в том, что оптическое волокно, каким бы совершенным оно не было, имеет микротрещины, которые инициируют разрыв. Для повышения надежности оптическое волокно при изготовлении покрывается специальным лаком на основе эпоксиакрилата, а сам оптический кабель упрочняется, например нитями на основе кевлара (неметаллический материал, выдерживающий большие нагрузки на растяжение). Если требуется удовлетворить еще более жестким условиям на разрыв, кабель может упрочняться специальным стальным тросом или стеклопластиковыми стержнями. Но все это влечет увеличение стоимости оптического кабеля.

Таким образом, преимущества от применения волоконно-оптических линий связи настолько высоки, в отличие от других технологий, что, несмотря на перечисленные недостатки, данная технология является оптимальным решение поставленных задач.

Проектирование подсистемы магистралей

После того как для реорганизации информационной сети была выбрана технология ВОЛС, перейдем к непосредственному проектированию. Одной из главных задач проектирования стало построение подсистемы внешних и внутренних магистралей.

Виды оптических кабелей для прокладки внешних и внутренних магистралей

С учетом большого разнообразия оптических кабелей для использования внутри и вне помещений, рассмотрим их технические характеристики и конструкцию.

По назначению, волоконно-оптические кабеля (ВОК) можно разделить на:

Монтажные (соединительные). Используются для механической коммутации и подключения аппаратуры;
Объектовые. Используются для высокоскоростных соединений внутри строений. Как правило, в них используются покрытие, слабо распространяющее горение, выделяющих малое количество дыма, и не содержащее галогенов (LSF/OH);
Магистральные. Предназначены для передачи информационных потоков на большие расстояния. Для этого используются кабеля с очень качественными оптическими волокнами.

По месту прокладки:

По подземным коммуникациям телефонных и других служб;
Предназначенные для прокладки в грунте. Усиленная броня, защита от грызунов.
Подвесные (на столбах освещения, трубостойках, контактных опорах железных дорог, опорах ЛЭП, и т.п.). Длина пролета может доходить до 450м.
Подводные.

Оптическое волокно подразделяется на два основных вида: одномодовое и многомодовое волокно. В одномодовом волокне распространяется только один луч или одна мода, а в многомодовом – несколько лучей (много мод). Одномодовое волокно предназначено для передачи информации на большие расстояния, соответственно, многомодовое волокно используется в информационных сетях небольшой протяженности. Рассмотрим подробнее, почему.

Конструкция одномодового и многомодового волокна отличается диаметром сердечника или световедущей части. Многомодовое волокно имеет больший диаметр сердечника, который значительно облегчает его соединение. С помощью многомодового оптического волокна можно одновременно передавать большое число световых мод, вводимых в оптическое волокно под разными углами. Все моды (или лучи) имеют различные траектории распространения по волокну, соответственно, время распространения мод также разное. В связи с этим, главным недостатком многомодового оптического волокна можно считать большую величину дисперсии, т.е. явления размывания оптического сигнала, приводящего к увеличению длительности импульса излучения при перемещении по оптоволокну. Дисперсия ограничивает полосу пропускания, а, следовательно, и дальность передачи сигнала. Именно эта особенность делает возможным использование многомодового волокна лишь на небольшие расстояния, обычно, не более 4 – 5 км.

По сравнению с многомодовым оптическим волокном у одномодового волокна достоинства и недостатки меняются местами. Дисперсия одномодового волокна уменьшается, однако малый диаметр сердечника делает соединение волокон, а, следовательно, и введение светового луча лазера, трудной задачей. Именно поэтому одномодовое оптическое волокно в основном используется только в тех линиях связи, которые требуют высокой скорости передачи сигнала. Оно имеет улучшенные характеристики: малое затухание сигнала, минимальную величину модовой дисперсии, а также широкую полосу пропускания. Характеристик таких кабелей представлены в таблице 4.1.

Таблица 4.1 - Оптические характеристики оптоволокна

Тип волокна	Макс Затухание(Дб/км)	Мин.полоса пропускания (МГк*км)	Дисперсия (пс/нм*км)	Коэффициент преломления
	850 нм	1300 нм	850 нм	1300 нм	1300 нм	1550 нм		850 нм	1300 нм
50/125 (многомод.)	2.8	0.8	400	580	-	0.2	1.481	1.476
62.5/125 (многомод.)	3.2	0.8	200	500	-	0.275	1.495	1.490
8/125 (одномод.)	1300 нм	1550 нм	-	3.5	18	-	-	-

Рассмотрим подробнее конструкцию внешних кабелей рисунок 4.2. Ее выбор для построения сети достаточно ограничен. Это должны быть недорогие кабеля с небольшим количеством волокон (обычно не более 8), хорошо приспособленные для работы на открытом воздухе.

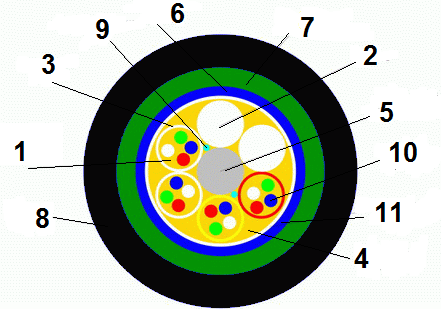

1 - гидрофобный заполнитель (ГЗ); 2 - оптическое волокно в буфере (ОВ) или служебная жила (СЖ) из мягкой медной проволоки; 3 - оболочка оптического модуля (ОМ); 4 - гидрофобное заполнение; 5 - центральный силовой элемент (ЦСЭ);6 - промежуточная оболочка кабеля; 7 - силовой элемент; 8 - защитная оболочка из ПЭ;9 - водоблокирующие нити;10 - Оптические волокна;11 – Водоблокирующая лента;

Рис. 4.1 - Типовая конструкция кабельного сердечника модульного типа

Кабель марки ОСД содержит силовой элемент, расположенный по центру (ЦСЭ) из стеклопластика (Д), вокруг Центрального Силового Элемента накручены модули оптических волокон и кордели. Также данная конструкция снабжена обмоткой из водоблокирующих нитей.

Пространство между модулями в кабеле ОСД заполняется гидрофобным гелем или в качестве водоблокирующего элемента используются специальные водоблокирующие нити.

Сердечник ОСД снабжен внутренней полиэтиленовой оболочкой (ПЭ).

На внутреннюю оболочку при помощи обматывания накладывается периферийный силовой элемент (ПСЭ) из нитей материал: арамидных или стеклопластик.

Снаружи ПСЭ снабжается внешней оболочкой из ПЭ.

Кабель ОСД предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опарам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.

Основными характеристиками ОСД кабеля являются:

Кабель ОСД допускается к применению при температурах от -60 °С до +70 °С.
Допустимое растягивающее усилие от 3,5 до 45,0 кН.
Допустимое раздавливающее усилие не менее 0,5 кН / см.
Количество оптических волокон в кабеле марки ОСД — от 2 до 288.
Стойкость к раздавливанию не менее 0,5 кН/см.

Стойкость к однократному удару с начальной энергией 5 Дж. Исходя из описания кабелей, выберем необходимые, и составим план внешних и внутренних магистралей. Виды ОСД кабелей указанны в таблице 4.3.

Таблица 4.2 – Виды ОСД кабелей

Кол-во волокон	Диаметр кабеля, мм	Масса 1 км кабеля
	Периферийный силовой элемент — арамидные нити
	Растягивающее усилие, кН
	3,5	6	8	10	12	15	20	25	3,5	6	8	10	12	15	20
	ОСД
от 2 до 24	12,1	12,7	13,3	102	109	112	115	121	126	136
от 26 до 48	13,2	13,8	14,4	121	128	131	133	141	146	155
от 50 до 64	14,7	15,3	15,9	162	168	171	174	180	186	194
	Периферийный силовой элемент — стеклонити
	Растягивающее усилие, кН
	3,5	6	8	10	3,5	6	8	10
	ОСД
от 2 до 24	12,1	12,7	104	112	118	122
от 26 до 48	13,2	13,8	123	132	136	141
от 50 до 64	14,7	15,3	163	172	177	182

Проектирование внешних магистралей

На предприятии уже существует небольшая сеть на основе оптоволокна. Сеть представлена на рисунке 4.2.

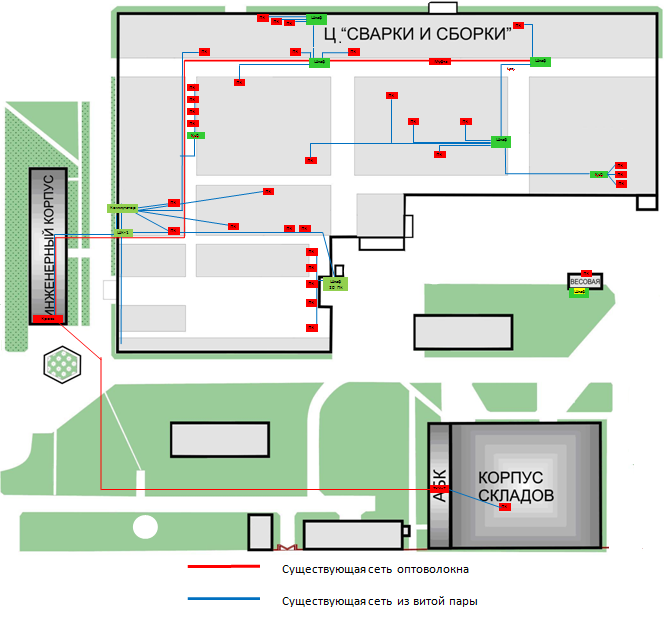

Рис. 4.2 – Внешняя магистраль существующей сети

Данная прокладка магистралей подлежит изменению, учитывая что, корпус около складов №1, не является больше собственностью предприятия, и вскоре будет отгорожено специальными сооружениями, поэтому магистраль до корпуса складов №1 прокладывается ближе к корпусу «МСЦ». При проведении магистралей к остальным корпусам необходимо прокладывать пути строго по существующим столбам электропередачи, по стандартам не более 50м. друг от друга. На основе этого разработана новая схема прокладки внешних магистралей - рисунок 4.3

Рис. 4.3 – Схема внешних магистралей проектируемой сети

Тип соединительного кабеля выбирался в зависимости от необходимого количества волокон для последующей прокладки сети. Исходя из этого кабель, выходящий из АТС - SM кабель ОСД 64.

Для магистрали соединяющей инженерный корпус с административным корпусом, используется кабель SM кабель ОСД 8.
Для магистрали соединяющей «МСЦ» и медпункт используется кабель SM кабель ОСД 8. Кабель проложен через столовую, в расчете на дальнейшее подключение столовой к общей сети.
Кабель, проходящий внутри «МСЦ» - SM кабель ОСД 8. Несмотря на то, что кабель находиться внутри корпуса, он имеет вид внешнего кабеля. Так как сам корпус является одноэтажным зданием, большой площади, с открытым пространством в 45%.
Кабель, соединяющий инженерный корпус до муфты перед корпусом складов SM кабель ОСД 48.
Кабель, напрямую подключающий корпус складов от муфты - SM кабель ОСД 8. На этой муфте сделан дополнительный запас кабеля SM кабель ОСД 8, в расчете на бедующее расширение информационной сети.
Кабель, напрямую подключающий туннель - SM кабель ОСД 8.
Кабель, соединяющий муфту корпуса складов и муфту хранилищ - SM кабель ОСД 24
Кабели от муфты до хранилищ - SM кабель ОСД 8.
Кабель соединяющий Кузнечный цех(участок горячей штамповки) с муфтой хранилищ - SM кабель ОСД 8.
Кабель, соединяющий кузнечный цех с транспортным цехом - SM кабель ОСД 8.
1. Выбор типа оптической муфты, монтаж

Сетевые муфты используются для соединения сетевого шнура в разных параметрах наружной среды. Как правило, муфты используют в грунте или в нашем случи на столбах электропередач. С целью использования в разнообразных условиях применяются разные виды.

При монтаже оптоволоконного кабеля необходимо правильно подобрать наиболее подходящий тип оптической муфты. Правильно подобранные оптические муфты для ВОЛС позволят избежать перебоев в работе сети.

Среди общих требований можно выделить следующее:
Оптическая муфта должна быть надежной и обеспечивать качественную фиксацию кабеля;
Конструкция оптической муфты должна обеспечивать удобство установки и монтажа;
Эксплуатация и обслуживание оптической муфты не должны вызывать затруднений;
Муфты для оптического кабеля должны быть герметичными и обеспечивать надежное крепление, исходя из области применения;

Различают муфты по конструкции: тупиковые и проходные, и разделяют в зависимости от количества входящих волокон.

Исходя из этого, важно подобрать не только тип муфты, но и правильно распределять по структуре сети.

Оптические муфты типа Муфта FOSC 48 полностью соответствуют всем этим требованиям. Все соединительные оптические муфты Муфта FOSC 48 могут быть установлены на столбах, и на подвесах. Устройство крепления кабеля внутри оптической муфты GJS обеспечивает стойкость при внешнем вытягивании кабеля, его скручиваниях, а так же при воздействии ударных нагрузок. Обе части муфты прочно стягиваются винтами, а резиновое кольцо, расположенное по периметру обеспечивает надежную герметизацию и препятствует проникновению влаги.

В процессе монтажа начинают с обрезания. По правилам 2 метра кабеля просто отрезается. Обусловлено это тем, что при затяжке на конец кабеля приходится максимум ударов и перегибов, к тому же, при нарушении оболочки внутрь модуля могла попасть вода, которая впоследствии вызовет помутнение стекла волокна. На оптоволоконной муфте оставляют запасы кабеля, назначение которого возможность замены или переделки муфты. С кабеля снимаются защитные оболочки на длину около 1 метра, до оптических модулей, оставляется только некоторый участок брони для её фиксации и электрического соединения. Оптические модули протираются нефрасом или спиртом от остатков гидрофобного заполнителя. Частично разделанные концы просовываются в отверстия муфты или кросса и закрепляются. В кроссах броня соединяется с мягким проводом и выводится на клемму заземления стойки. Закрепляют кассету. Следом, специальным прищепкой-ножиком, обрезают оболочку оптического модуля таким образом, чтобы концы оболочки модуля закрепились в зажимах кассеты. Волокна так же протираются нефрасом. Далее отмеряют волокна таким образом, что бы волокна после сварки и обсадки гильз легли в кассету целое число раз не создавая загибов малого радиуса, лишнее обрезают. На одно из свариваемых волокон надевается термоусаживаемая гильза. Стрипером снимают лак с концов оптоволокна примерно на 2 - 3 см Очищенное оптоволокно протирается спиртом или специальной салфеткой и закладывается в скалыватель, производится скол. Производится обсадка оптоволоконной гильзы. Сваренные волокна укладываются в кассету. После обсадки и укладки всех волокон контроль рефлектометром проводится заново. Всё герметизируется и укладывается в котлован (колодец).

Выбор типа оптических кроссов, монтаж

Оптические кроссы подразделяются на уличные и офисные, настенные и стоечные, оконечные и узловые.

Требования к оптическим кроссам.

Имеется кроссовый отсек, предназначенный для многократных оперативных переключений.
Имеется отсек для размещения избытка оптических волокон, как правило, отделенный от кроссового поля.
Конструкция кросса должна обеспечивать радиусы изгиба оптических кабелей, не превышающие допустимых значений.
Имеется маркировка, позволяющая отыскать нужное волокно независимо от степени заполненности кросса.

Необходимым требованиям полностью отвечает кросс оптический 64порта типа SM/FC. предназначены для коммутации многожильного оптического кабеля, соединительных шнуров и электронного оборудования. Корпус кросса представляет собой коробку, устанавливаемую на стену.

Монтаж оптического кросса выполняется аналогично предложенному варианту монтажа оптической муфты.

Проектирование подсистемы внутренних магистралей

Проектирование подсистемы внутренних магистралей однотипно для каждого корпуса, в данном дипломном проекте рассмотрим пример организации таких магистралей на примере корпуса складов. К сожалению, использование оптоволокна для прокладки внутренних кабелей, пока не является экономически целесообразным, ввиду своей большой стоимости. Необходимые задачи прокладки сети внутри помещений, решаются с помощью медийного кабеля.

Основные принципы построения внутренней сети корпуса складов

В соответствии с требованиями технического задания корпус складов должен содержать:

Центральный распределительный пункт здания, с телекоммуникационным центром включающий в себя:

Распределительный пункт 3-го этажа пристроя КС на кроссовых панелях 19” исполнения
Пэтч–панели 48 – портовые 19” исполнения
Оптическую полку
Коммутаторы
Источник бесперебойного питания ( ИБП )

Распределительные пункты этажей – в нашем случи распределительные пункты устанавливаются на 1-ом и 2-ом этажах. Расположение на этажах выбираем с учетом требований, они должны быть максимально приближены к геометрическому центру здания для минимизации длины кабелей и соответственно стоимости кабельной системы здания.

Вертикальная (магистральная) кабельная подсистема корпуса складов соединяет распределительный пункт здания с распределительными пунктами этажей (этажными кроссами, размещенными в настенных шкафах). Содержит проложенные между этажей внутренние магистральные кабели, подключенное к ним коммутационное оборудование. Вертикальная подсистема выполнена в соответствии с нижеследующими принципами:

Использование 4x-парного кабеля (UTP Cat6) для компьютерной проводки
Максимальная длина вертикальной кабельной системы не должна превышать 14 метров.

Горизонтальная подсистема здания образована:

Коммутационным оборудованием;
Кабелями, соединяющими их;
Коммутационными шнурами и перемычками.

Прокладка горизонтальной кабельной проводки в здании осуществляется в соответствии с нижеследующими принципами:

Использование 4x-парного кабеля (UTP Cat6) для компьютерной проводки
Максимальная длина горизонтальной кабельной системы не должна превышать 90 метров.
В горизонтальных кабелях не допускается разрывов
Должны быть подключены (заделаны) все пары в разъемах

Пример построения горизонтальной подсистемы на рисунке 4.6.

Рис. 4.3 – Горизонтальная подсистема Административного корпуса

Монтаж элементов распределительных пунктов этажей и телекомутационного центра

Все оборудование монтируется в отдельном помещении 3-го этажа. Для максимального удобства обслуживания активное сетевое оборудование, коммуникационное оборудование и ИБП монтируется на высокой 19’’ открытой напольной раме, обеспечивающей свободный доступ со всех сторон для обслуживания. Все информационные кабели, подводимые к РПЗ, укладываются в пластиковые короба с сечением 100х50мм. Распределительные пункты 1 и 2 этажей монтируются в металлических шкафах, оборудованными дверцами с замком.

Крепление шкафов на стены осуществляется на расстоянии 1400мм от пола и 800мм от дверного проема с помощью 4-х шурупов. Внутри шкафов монтируются кроссовые блоки на соответствующее количество портов.

Подвод информационных кабелей к шкафам осуществляется с помощью пластиковых коробов сечением 100х50мм.

Монтаж вертикальной и горизонтальной кабельной подсистемы

Проводка кабелей вертикальной подсистемы осуществляется в пластиковых коробах сечением 100х50мм (такое сечение короба обеспечивает укладку до 80 4х-парных кабелей UTP).

В межэтажных перекрытиях пробиваются отверстия размером 210х60мм (между 3 и 2 этажами) и 110х60мм (между 2 и 1 этажами). Через эти отверстия прокладываются пластиковые короба между телекоммуникационными шкафами 1 и 2 этажей и между РПЭ 3 этажа.

Прокладка кабелей горизонтальной подсистемы осуществляется в соответствии со следующими принципами:

По коридорам здания - с использованием пластиковых коробов сечением 100х50 мм, где это позволяет конструкция здания. При наличии подвесного потолка, кабели собираются в пучок с помощью нейлоновых стяжек и крепятся к стене выше уровня подвесного потолка с помощью скоб (крючков) или укладываются непосредственно на подвесной потолок.
В комнатах – с использованием пластиковых электротехнических коробов сечением 40х16мм и 25х16мм.

Пример подключения коммутационного оборудования в шкафах на рисунке 4.7.

Рис. 4.4 – Пример подключения оборудования в шкафу 1-ого этажа корпуса складов

Телекоммуникационное проектирование КС

Выбор типа коммутационного оборудования

Все коммутационные приборы, позволяющие передавать разнообразные сигналы по волоконно-оптическим линиям. По смысловому назначению они разбиваются на три категории: одна включает устройства типа security (охранные системы), другая категория - broadcast (широковещательные системы высокого качества), третьи устройства являются совмещенными – broadcast/security. В данном дипломном проекте предполагается использование широковещательные системы высокого качества.

На сегодняшний момент существует несколько типов передачи информации – это трансляция по кабелям или видео, или аудио или данных, либо сочетание пакетов видео+данных, видео+аудио, видео+аудио+данных. В данном дипломном проекте передача данных внутри информационной системы предполагает сочетание передачи видео+аудио+данных . Исходя из этого, составим список основного необходимого оборудования:

Коммутаторы
Трансиверы
Шкафы с полной комплектацией
Патч-корд волоконно-оптические
Источник бесперебойного питания(ИБП)

В первую очередь подберем для системы необходимые коммутаторы.

Основными характеристиками коммутатора, измеряющими его производительность, являются:

Базовая скорость передачи данных (требуется 1000 Мбит/сек)
пропускная способность (требуется от 124 Гбит/сек)
Объем оперативной памяти (требуется от 264 Мб)
Объем флэш-памяти (требуется от 64 Мб)
Количество портов коммутатора от 24

Кроме основных критериев, для данной дипломной работы необходимо учитывать: высокую масштабируемость, высокую отказоустойчивость и совместимость с предыдущими моделями. Так как на предприятие уже стоят коммутаторы фирмы Allied Telesis, для совмещения и частичной замены с добавлением нового оборудования, будем использовать коммутаторы той же марки. Удовлетворяющие современным стандартам скорости передачи данных и требованиям дипломного проекта нам подходит недавно выпущенная линейка коммутаторов Allied Telesis x610.

Allied Telesis третьего уровня серии x610, которые обеспечивают полную обратную совместимость с предыдущими моделями серии x600, а также предлагают ряд новых функций, позволяющих добиться более высокой масштабируемость и отказоустойчивости. Линейка коммутаторов x610 представлена моделями с 24 и 48 портами. Коммутаторы серии x610 могут объединяться в стек до восьми устройств, в линейке x600 было только до четырех. Внешний вид коммутатора представлен на рисунке 5.1.

Рис. 5.1 - Коммутатор Allied Telesis AT-x610-24Ts

Коммутаторы x610 предлагают широкие возможности для конвергенции и поддерживают ряд ключевых функций для передачи голоса, видео и данных. Модели с PoE поддерживают новый стандарт электропитания PoE+, обеспечивающий до 30 Вт на порт по сравнению с 15,4 Вт на порт, доступными в моделях линейки x600. Для обеспечения дополнительной гибкости коммутаторы серии x610 оснащаются тремя вариантами блоков питания:

Эти же самые модули питания могут использоваться в опциональном модуле резервного питания, обеспечивая либо дополнительное питание PoE для существующего стека коммутаторов и/или источник аварийного питания на случай сбоя основного модуля питания.

Оборудование линейки x610 может с легкостью использоваться в рамках стека Virtual Chassis Stack (VCStack™), позволяя в случае сбоя одного из коммутаторов незаметно направлять трафик на другой коммутатор, без остановки работы сети. Такой подход не только снижает издержки и обеспечивает превосходную отказоустойчивость, но также дает возможность управлять стеком как единым сетевым узлом, облегчая тем самым процесс управления.

Коммутаторы x610 поддерживают функцию VRF Lite, позволяющую работать с несколькими VLAN сетями, при этом конечные устройства могут использовать те же самые IP адреса, но на разных VLAN. Также коммутаторы могут отделять голосовой трафик в отдельный VLAN (Voice VLAN), обеспечивая ему высокий приоритет. Технические характеристики представлены в таблице 5.2.

Таблица 5.1 – Технические характеристики Allied Telesis AT-x610-24Ts

Тип устройства	коммутатор (switch)
Возможность установки в стойку	есть
Объем оперативной памяти	512 Мб
Объем флеш-памяти	64 Мб
Количество портов коммутатора	24 x Ethernet 10/100 Мбит/сек
Внутренняя пропускная способность	136 Гбит/сек
Web-интерфейс	есть
Поддержка Telnet	есть
Продолжение таблицы 5.2
Протоколы динамической маршрутизации	RIP v1, RIP v2, OSPF
Поддержка IPv6	есть
Поддержка стандартов	Jumbo Frame, IEEE 802.1p (Priority tags), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree)
Размеры (ШxВxГ)	440 x 44 x 420 мм
Вес	6.3 кг

После того как были выбраны необходимые коммутаторы, к ним подбираются трансиверы. Трансиверы выбираем той же марки, что и коммутаторы. Главными критериями выбора модулей является:

скорость передачи данных выше 100 Мбит/сек.
удовлетворяет требованиям: EN 60825-1, 21 CFR 1040.10 и 1040.11. Излучение лазера безопасно для глаз.
Возможность быстрой и легкой смены бег выключения сети.

Исходя из требований, выбираем модули типа SFP Серию AT-SP. Серия AT-SP является новейшим отраслевым стандартом для гибких дуплексных соединений Ethernet. Данные модули с интерфейсами для оптоволокна или витой пары поддерживают горячую замену – они просто вставляются в слот SFP любых продуктов Allied Telesis, поддерживающих этот тип разъемов. Это позволяет оптимизировать конфигурацию устройств в соответствии с конкретными требованиями к дальности соединений и типам услуг.

В основном используетьяся одномодовое волокно, но в Инженерном корпусе где будет происходить замена коммутаторов используетьяся и многомодовое, поэтому закупаем два вида трансиверов.

Технические характеристики AT-SPEX:

Спецификации: SFF-8074i
Скорость работы: 1000 Мбит/с
Дальность 2км
Стандарт: IEEE802.3z
Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap)
Тип оптического волокна: многомодовое (MM)
Напряжение питания: 3,3 В
Работают как прием и передатчик (RX/TX) 1320нм
Простота в эксплуатации благодаря поддержке Plug & Play
Самофиксирующийся механизм
Характеристики лазера: класс 1, удовлетворяет требованиям: EN 60825-1, 21 CFR 1040.10 и 1040.11. Излучение лазера безопасно для глаз.
Габаритные размеры: 14,60 x 56,60 x 13,35 мм

Технические характеристики AT-SPLX10:

Спецификации: SFF-8074i
Скорость работы: 1000 Мбит/с
Дальность 10км
Стандарт: IEEE802.4z
Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap)
Тип оптического волокна: одномодовое (SM)
Напряжение питания: 3,3 В
Работают как прием и передатчик (RX/TX) 1320нм
Простота в эксплуатации благодаря поддержке Plug & Play
Самофиксирующийся механизм
Характеристики лазера: класс 1, удовлетворяет требованиям: EN 60825-1, 21 CFR 1040.10 и 1040.11. Излучение лазера безопасно для глаз.

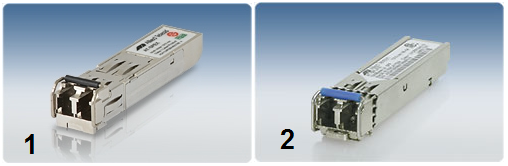

Оба модуля представлены на рисунке 5.2

AT-SPEX, 2- AT-SPLX10

Рис. 5.2 – Модули серии AT-SP

Все коммутационное оборудование необходимо где-то размещать, для этого подбираются специальные шкафы.

Главным образом выбор необходимых шкафов зависит от места их расположения и габаритных размеров, а так же типом корпуса. В дипломном проекте предусмотрено размещение настенных шкафов, с основным наполнением из:

2 фильтра от пыли, вентиляторная панель с термостатом.
Блок розеток 220Вт, 9 розеток.
Коммутатор.
Кросс оптический.
Кабельный органайзер .
Источник бесперебойного питания UPS.

Необходимо учитывать, что такие шкафы должны быть насколько возможно малогабаритными, удобными в плане эксплуатации, так как оборудование предполагает замену, добавление и простой контроль над работоспособностью. Учитывая эти требования у шкафа должна быть прозрачная передняя стенка, для наблюдения, задняя стенка должна быть съемной или открывающейся, подход оптоволоконного кабеля снизу, так как уменьшит давление на перегибы. Шкаф, удовлетворяющий подобным требованиям, это шкафы класса SW. Технические характеристики таких шкафов представлены на рисунке 5.4.

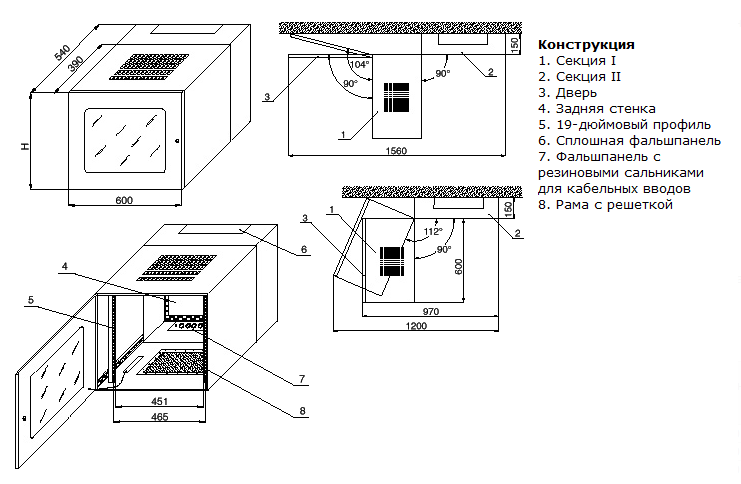

Рис. 5.3 - Описание базовой конструкции настенных шкафов серии SW

Конкретно для дипломного проекта будут использоваться шкафы настенные 19-дюймовые (19"), серия SW, 12U, 604x600х540, трехсекционные, со стеклянной дверью в стальной раме, цвет серый (RAL 7035) (SW-003-2) (собранный).

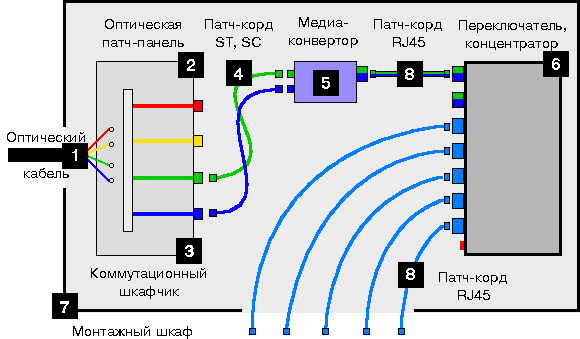

Общая схема подключения коммутационного оборудования в шкафу представлена на рисунке 5.4.

Рис. 5.4 – Схема подключения. Шкаф на первом этаже административного корпуса

Кабель оптический приходит в шкаф на кросс оптический далее с кросса патч-кордом в порт коммутатора с трансивером AT-SPEX(многомод) или AT-SPLX10 (одномод) а далее по витым парам из коммутатора до рабочих мест.

Оптический шнур (патч-корд оптический) - это оптический кабель, оконцованный с обеих сторон оптическими коннекторами. Волоконно-оптические соединительные шнуры с коннекторами ST, FC, SC, LC, Е2000 и MT-RJ используются для коммутации активного сетевого оборудования, кроссов и внутрикроссовых соединений в волоконно-оптических линиях связи. Патч-корд оптический можно разделить по типу волокна - одномодовые и многомодовые, а также по количеству волокон в патч-корде - симплексные (с одним волокном) и дуплексные (с двумя волокнами).

Патч-корды выбираются в зависимости от использованного в проекте оптоволокна, по диаметру сечения кабеля, одномодовый или многомодовый, в соответствии требованиями международных стандартов о качестве изготовления. В нашем случаи потребуются патч-корды типа SM для соединений LC/FC выбранных ранее, обоих модовых типов. Оба патч-корда представлены на рисунке 5.5.

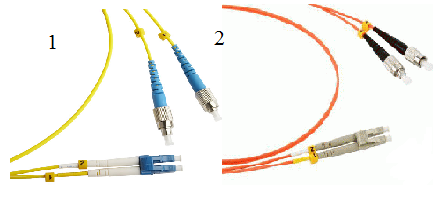

Патч-корд волоконно-оптический (шнур) SM 9/125 –одномодовый,2- Патч-корд волоконно-оптический (шнур) MM 50/125 – многомодовый.

Рис. 5.5 – Оптические кабели

Технические характеристики представлены в таблице 5.2.

Таблица 5.2 – Технические характеристики патч-кордом.

Прямые потери	Одномодовый кабель: < 0,3 дБ Многомодовый кабель: < 0,4 дБ
Обратные потери	> 45 дБ
Радиус торца	10 мм < R < 25 мм
Apex Offset	< 50 мкм
Рабочая температура	-40°C дo +85°C

ИБП - источник вторичного электропитания, автоматическое устройство, назначение которого - обеспечить подключенное к нему электрооборудование бесперебойным снабжением электрической энергией в пределах нормы.

ГОСТ 13109-97 (взамен ГОСТ 13109-87) определяет следующие нормы в электропитающей сети: напряжение 220 В ± 5% (предельные значения ± 10%); частота 50 Гц ± 0,2 Гц (предельные значения ± 0,4 Гц); коэффициент нелинейных искажений формы напряжения менее 8 % (длительно) и менее 12 % (кратковременно).

Применяются ИБП в случаях неполадок с питанием сети. Неполадками в питающей сети считаются:

авария сетевого напряжения (напряжение в питающей сети полностью пропало);
высоковольтные импульсные помехи (резкое увеличение напряжения до 6 кВ продолжительностью от 10 до 100 мс);
долговременные и кратковременные подсадки и всплески напряжения;
высокочастотный шум (высокочастотные помехи, передаваемые по электросети);
побег частоты (отклонение частоты более чем на 3 Гц).

При выборе ИБП обращают на его основные характеристики:

выходная мощность, измеряемая в вольт-амперах (VA) или ваттах (W);
выходное напряжение, (измеряется в вольтах, V);
время переключения, то есть время перехода ИБП на питание от аккумуляторов (измеряется в миллисекундах, ms);
время автономной работы, определяется ёмкостью батарей и мощностью подключённого к ИБП оборудования (измеряется в минутах, мин.), у большинства офисных ИБП оно равняется 4-15 минутам;
ширина диапазона входного (сетевого) напряжения, при котором ИБП в состоянии стабилизировать питание без перехода на аккумуляторные батареи (измеряется в вольтах, V);
срок службы аккумуляторных батарей (измеряется годами, обычно свинцовые аккумуляторные батареи значительно теряют свою ёмкость уже через 3 года).

Чем выше эти характеристики, тем надежнее источник беспроводного питания, в данном случи, выбор строиться относительно связи - «качество-стоимость».

В проекте предполагается организовать, схему «двойного преобразования».

Режим двойного преобразования (англ. online, он-лайн) — используется для питания нагруженных серверов (например, файловых), высокопроизводительных рабочих станций локальных вычислительных сетей, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Принцип работы состоит в двойном преобразовании (double conversion) рода тока. Сначала входное переменное напряжение преобразуется в постоянное, затем обратно в переменное напряжение с помощью обратного преобразователя (инвертора). При пропадании входного напряжения переключение нагрузки на питание от аккумуляторов не требуется, поскольку аккумуляторы включены в цепь постоянно, поэтому для этих ИБП параметр "время переключения" не имеет смысла. В маркетинговых целях может использоваться фраза «время переключения равно 0», правильно отражающая основное преимущество данного вида ИБП: отсутствие промежутка времени между пропаданием внешнего напряжения и началом питания от батарей. ИБП двойного преобразования имеют невысокий КПД (от 80 до 96,5 %) в режиме on-line, из-за чего отличаются повышенным тепловыделением и уровнем шума. Однако, у современных ИБП средних и высоких мощностей ведущих производителей предусмотрены разнообразные интеллектуальные режимы, позволяющие автоматически подстраивать режим работы для повышения КПД вплоть до 99 % (например, ИБП Trinergy фирмы Emersson Chloride).

Достоинствами такой системы являются:

отсутствие времени переключения на питание от батарей;
синусоидальная форма выходного напряжения;
возможность корректировать и напряжение, и частоту.

Недостатки такой системы являются:

Низкий КПД (80—94 %), повышенная шумность и тепловыделение.
Высокая стоимость.

Для организации такой схемы был выбран ИБП - APC Smart-UPS 750VA LCD RM 2U. У этого ИБП много достоинств. Интуитивно понятный интерфейс на базе ЖК-дисплея позволяет получать точную информацию в удобной для восприятия форме на нескольких языках. Возможно локальное конфигурирование ИБП с помощью меню и простых в использовании навигационных клавиш.

Защищенный заявкой на патент режим работы с исключением ненужных в отсутствие неисправностей электроснабжения компонентов, обеспечивающий дополнительное повышение эффективности без ущерба для качества защиты.

Обеспечивается точный учет потребления энергии в киловатт-часах.

Строго синусоидальная форма выходного напряжения в режиме работы от батарей. Максимальное приближение к характеристикам электросети для лучшей совместимости с серверами, оснащенными схемами активной коррекции коэффициента мощности, и чувствительным электронным оборудованием.

Высокая эффективность работы в оперативном режиме позволяет сократить расходы на коммунальные услуги, снизить тепловыделение.

Применение плат управления позволяет модифицировать набор возможностей ИБП.

Запуск в отсутствие напряжения в сети (холодный старт) обеспечивает временное питание от батарей в случае отсутствия энергоснабжения.

Зарядка батарей с применением температурной компенсации продлевает срок службы аккумуляторов благодаря регулированию зарядного напряжения в зависимости от измеренной температуры батарей.

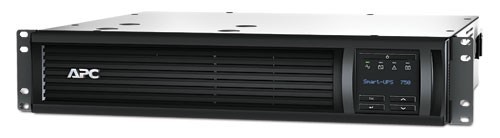

Внешний вид ИБП представлен на рисунке 5.6.

Рис. 5.6 - Внешний вид APC Smart-UPS 750VA LCD RM 2U

Технические характеристики представлены в таблице 5.9.

Таблица 5.3 - Технические характеристики APC Smart-UPS 750VA LCD RM 2U

Тип ИБП	Line-Interactive
Резервная мощность, ВА/Вт	750/500
Номинальное входное напряжение, В	230
Диапазон входного напряжения, В	160-280
Входная частота, Гц	50/60 ±3 (автоматическое определение)
Диапазон регулировки входного напряжения, В	151-302
Фазы	1
Тип входного соединения	IEC 320 C14
Форма выходного сигнала, при работе от батарей	Синусоидальный сигнал
Номинальное выходное напряжение при работе от батарей, В	230, возможно конфигурирование 220, 230 или 240 В
Выходная частота (при работе от батарей), Гц	47-53 Гц для номинала в 50 Гц, 57-63 Гц для номинала в 60 Гц
Искажения выходного сигнала, %	<5 при полной нагрузке
Автоматическая регулировка входного напряжения (AVR)	есть
Тип выходного соединения	IEC 320 C13
Количество выходных розеток, шт	4
Коэффициент полезного действия (КПД), %	95-98
Импульсная защита, Дж	459
Тип используемой батареи	Необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом : защита от утечек
Срок службы	3-5 лет, в зависимости от условий эксплуатации
Время работы от батарей, мин (100% нагрузка / 50% нагрузка)	5/17
Типовое время заряда батерей (до 90%-95% емкости), час	3
Сменный комплект батарей	APCRBC123
Возможность монтажа в стойку 19"	да
Размер в юнитах, U	2
Размеры (ШхГхВ),мм	432x406x89
Вес нетто, кг	17.27
Вес брутто, кг	21.23
Цвет	черный
Размеры в упаковке (ШхГхВ), мм	546x584x241
Количество в коробке	1
Интерфейсный порт	Последовательный порт (разъем RJ-45), разъем SmartSlot, USB
Панель управления	многофункциональная консоль контроля и управления с ЖК-дисплеем
Звуковые сигналы	Сигнал перехода в режим работы от аккумуляторов : особый сигнал исчерпания заряда батарей : возможность задания задержек
Программное обеспечение	PowerChute
Совместимость с операционными системами	Linux, Solaris, Windows 2003, Windows 2008, Windows 7, Windows Vista, Windows XP

Такой ИБП устанавливается в каждый шкаф.

Расчет количества оптоволокна, коммутационного оборудования и их аксессуаров
1. Рассчитаем количество необходимого кабеля оптоволокна

Кол-во SM кабель ОСД 8.

SM кабель ОСД 8 кабель используется 7 раз, в каких именно случаях было описано выше. Для расчета общего количества метров кабеля, сложим все расстояния, которые проходят кабели относительно схема внешних магистралей проектируемой сети. Так же прибавим кол-во запасного кабеля на муфте рядом с корпусом складов.

Общее кол-во кабеля SM кабель ОСД 8 - 0,9 км.

Кол-во Кабель ОСД 16.

Кабель ОСД 16 используется один раз относительно схема внешних магистралей проектируемой сети. Кол-во необходимого кабеля ОСД 16 - 0,23 км.

Кол-во Кабель ОСД 24.

Кабель ОСД 24 используется один раз относительно схема внешних магистралей проектируемой сети. Кол-во необходимого кабеля ОСД 24 - 0,21км.

Кол-во Кабель ОСД 48.

Кабель ОСД 48 используется один раз относительно схема внешних магистралей проектируемой сети. Кол-во необходимого кабеля ОСД 48 - 0, 18км.

Кол-во Кабель ОСД 64.

Кабель ОСД 48 используется один раз относительно схема внешних магистралей проектируемой сети. Кол-во необходимого кабеля ОСД 64 - 0,055км.

Рассчитаем общее количество необходимого оптоволокна:

Следует учитывать, что к каждой протяженности любого кабеля, прибавляется по 6 метров, это расстояние используется для монтажа кабеля.

Рассчитаем количество необходимого коммутационного оборудования

Рассчитаем общее количество необходимых коммутаторов.

В ходе дипломного проектирования к существующей сети подсоединяют Административный, Транспортный, Кузнечный корпуса, корпус Складов, складские помещения, а так же медпункт, компрессорную станцию и тоннель, так же проводиться замена старых коммутаторов на новые.

Для расчета общего количества рассмотрим каждый элемент в отдельности.

В административном корпусе находиться 35 персональных компьютеров (ПК), предполагается расширение подсети до 42 ПК, с учетом возможного подключения технического оборудования(принтеры, факсы) напрямую в модули, этому корпусу необходима установка 1-ого 48 портового коммутатора.

В Транспортной корпусе находиться 15 персональных компьютеров (ПК), предполагается расширение подсети до 21 ПК, с учетом возможного подключения технического оборудования(принтеры, факсы) напрямую в модули, этому корпусу необходима установка 1-ого 24 портового коммутатора.

В Кузнечном корпусе находиться 17 персональных компьютеров (ПК), предполагается расширение подсети до 21 ПК, с учетом возможного подключения технического оборудования(принтеры, факсы) напрямую в модули, этому корпусу необходима установка 1-ого 24 портового коммутатора.

Корпус складов уже был частично подключен к ВОЛС. В корпусе складов находиться 62 персональных компьютеров (ПК), предполагается расширение подсети до 82 ПК, с учетом возможного подключения технического оборудования(принтеры, факсы) напрямую в модули, этому корпусу необходима замена 24 портового коммутатора на 48 портовый, и добавление еще одного 48 портового коммутатора.

В складских помещениях находиться 10 персональных компьютеров (ПК), предполагается расширение подсети до 18 ПК, с учетом возможного подключения технического оборудования(принтеры, факсы) напрямую в модули, этому корпусу необходима установка 1-ого 24 портового коммутатора.

В медпункте находиться 6 персональных компьютеров (ПК), предполагается расширение подсети до 9 ПК, с учетом возможного подключения технического оборудования(принтеры, факсы) напрямую в модули, этому корпусу необходима установка 1-ого 24 портового коммутатора.

В тоннеле находиться 12 персональных компьютеров (ПК), предполагается расширение подсети до 21 ПК, с учетом возможного подключения технического оборудования(принтеры, факсы) напрямую в модули, этому корпусу необходима установка 1-ого 24 портового коммутатора.

В корпусе МСЦ находиться 62 персональных компьютеров (ПК), предполагается расширение подсети до 89 ПК, так как этот корпус уже был подключен к сети ВОЛС, заменяем старые коммутаторы на 2 гигабитных по 24 порта, и добавляем 1-ин 48 портовый.

В главном инженерном корпусе находиться 101 персональных компьютеров (ПК), предполагается расширение подсети до 186 ПК, инженерный корпус был центром старой сети, в нем уже были установлены гигабитные коммутаторы, поэтому добавляем 2-ва 24 портовых коммутатора и с учетом увеличением всей сети почти в два раза, добавляем на серверные полки еще 4-ре 48-ми портовых коммутатора. Прибавляем к этому еще одни 48-портовый коммутатор в качестве резерва, при отказе одного из предыдущих.

Итого для обеспечения работоспособности сети потребуется:

- кол-во 24-ех портовых коммутаторов;

9 шт. - кол-во 48-ми портовых коммутаторов;

По желанию отдела информационных технологий были закуплены еще 2-ех 24 портовых коммутатора, которые будут храниться на складе в качестве резервных.

Общее количество коммутаторов будет равно сумме по формуле 5.1:

(5.10)

Рассчитаем количество трансиверов и патч-кордов.

Исходя из того что на отдаленные склады приходит кабель типа SM кабель ОСД 8, то для подключения к 24-ех портовому коммутатору необходим один трансивер, а для подключения 48-ми портового 2 трансивера, с учетом резервных коммутаторов, и подключаемого коммутатора в серверной части получаем 28 трансиверов. Различающиеся по типу волокна. В соответствии с количеством трансиверов, закупаем такое же количество патч-кордов, так как для подключения одного трансивера требуется одни патч-корд. Т.е тоже 28 патч-кордов различающиеся потому же принципу что и трансиверы.

Рассчитаем количество Шкафов.

Так как к сети добавляются новые корпуса, то, туда устанавливается как минимум по одному шкафу. В нашем случаи добавляем 7 новых элементов, значит необходимо 7 новых шкафов.

В корпусе МСЦ и Инженерном корпусе добавляются еще три коммутатора на разные этажи, соответственно под них прибавляем еще 3 новых шкафа.

Согласно схеме прокладки внешних магистралей оптоволоконный кабель разрывается в четырех местах. В этих местах необходимо установить муфты на кабель и спрятать их в муфтовых шкафах. Значит нам еще необходимо 4 внешних шкафа. И соответственно 4 муфты.

Итого получается, что необходимое количество внутренних и внешних шкафов равно 14ти.

Рассчитаем количество кроссов.

Так как кроссы для коммутации многожильного оптического кабеля с оптическими соединительными шнурами через соединительные розетки и устанавливается в стойки и телекоммуникационные шкафы. То, учитывая количество внутренних шкафов, куда они и устанавливаются, количество кросс будет равно этому количеству, т.е. 7ми.

Так же в расчет необходимо внести кросс добавляемый в серверную часть на 64 порта, обеспечивающий работоспособность новой системы.

Итого получается - 9 кроссов.

Рассчитаем количество ИБП.

В дипломном проекте предусмотрена установка ИБП в каждый внутренний шкаф, для обеспечения высокой надежности системы по требованию ТЗ. Тогда получается что необходимое количество ИБП равно количеству шкафов, т.е. 7.

Стоит добавить к общему количеству коммутационного оборудования открытую серверную стойку, на которой будет размещаться новое серверное оборудование и отдельный дополнительный ИБП на его поддержание.

Итак подсчитаем общее количество нового коммутационного оборудования, суммировав все перечисленное выше по формуле 5.11.

(5.2)

101 шт.

Итого мы закупаем 101 коммутационное оборудование 7- ми различных видов.

Но для монтажа и установки оборудования потребуются еще аксессуары и крепежи, рассчитаем количество основных.

Рассчитаем количество необходимых крепежей и аксессуаров

Для монтажа оптоволоконного кабеля нам потребуется:

Труба гофрированная, безгалогенная, гибкая, диаметром 20мм для защиты оптоволоконного кабеля внутри Инженерного корпуса. Предполагается замена старой трубки и добавления на новый кабель протяженностью 120 метров, замену уйдет 60 метров. С учетом небольшого запаса нам потребуется 200 метров.
Для монтажа муфтовых шкафов нам потребуется Анкерный болт с гайкой 16*110 оц. DIN 6923 и Анкерный болт с кольцом 2-х распорный М16, исходя из того что на один шкаф необходимо 2-ва М16 и 5-ть DIN 6923. С учетом заказа запасных, рассчитаем общее количество болтов:

1+2=31 шт.

Рассчитаем необходимое дополнительное оборудование (аксессуары) во внутренних шкафах. В каждом таком шкафу должны быть:

Воздушный фильтр для очистки для шкафа -2 шт.
Вентиляторная панель модели PD 1W для шкафов серии SW – 1шт.
Термостат нормально-разомкнутый – 1шт
Блок розеток 19", 9 розеток, шнур 3 м -1 шт.

Исходя и количества таких шкафов – 10шт., просто преумножаем на кол-во в каждом шкафу.

Итого получаем:

Воздушный фильтр для очистки для шкафа -20 шт.
Вентиляторная панель модели PD 1W для шкафов серии SW – 10шт.
Термостат нормально-разомкнутый – 10шт
Блок розеток 19", 9 розеток, шнур 3 м -10 шт.

В целом за счет большого количества заказа необходимого оборудования для реализации сети, возникает самый большой минус этого проекта, экономическая стоимость, но она полностью окупается за счет качества такой информационной сети.

Структура подключения коммутационного оборудования

Определившись с типом и количеством коммутационного оборудования, построим структурную схему отвечающую требованиям технического задания.

Из технического задания следует, что топология сети должна быть выполнена в виде «звезды», что означает один общий информационный центр, в данной дипломной работе таким центром служит – серверный зал на втором этаже инженерного корпуса, и расходящиеся от нее лучи ( кабели) во все стороны имеют вид простого луча и дерева.

Вся сеть построена на иерархической логике. Верхним уровнем служит серверный зал, средним уровнем служат кабельные сети ВОЛС подключенные в коммутаторы в отдельных корпусах предприятия, нижним уровнем служат кабельные сети на основе «витой пары» идущие напрямую от коммутаторов к персональным компьютерам. Структурная схема такой сети представлена на рис. 5. 7.

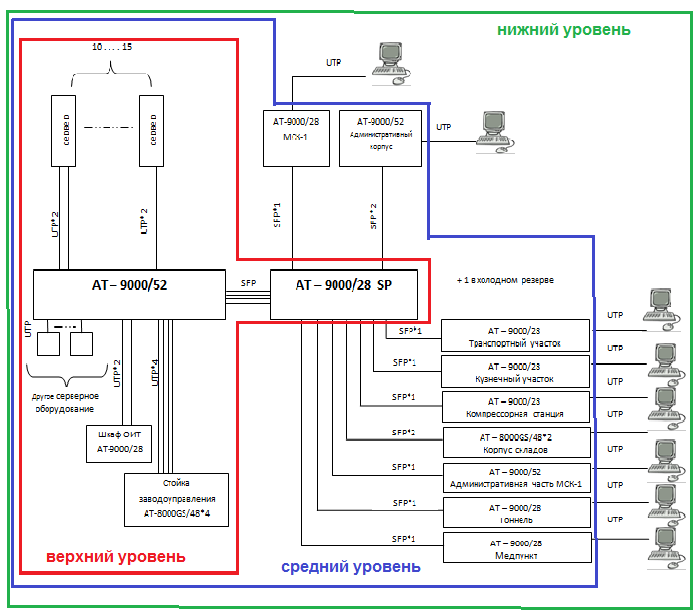

Рис. 5.7 - Структура подключения коммутационного оборудования

В зависимости от уровня системы различаются меры по охране и эксплуатации. Например серверный зал является, строго охраняемым объектом , к этому уровню допущены только 2 охранника и 2 серверных системных администратора, включая старшего администратора. В сравнение с ним к нижнему уровню допущено любое лицо являющееся сотрудником предприятия.

Сравнительный анализ существующей и проектируемой системы

Анализ двух информационных систем проведем, построив сравнительную таблицу основных характеристик обоих сетей.

Таблица 6.1 – Общее характеристики существующей и проектируемой сети

	Существующая сеть	Проектируемая сеть
Топология сети	«Звезда»	Развернутая «Звезда - дерево»
Среда передачи данных	ВОЛС -20% «Витая пара» - 30% «ADSL» - 50%	ВОЛС – 70% «Витая пара» -40%
Кол-во рабочих станций входящих в сеть	320 персональных компьютеров	595 персональных компьютеров
Скорость передачи данных	50% - до 8Мбит/сек. 50% - до 100Мбит/сек.	До 1Гбит/сек.
Информационная безопасность по шкале от 1 до 10	4	9
Помехоустойчивость системы по шкале от 1 до 10	5	9
Подключение всех корпусов к сети	нет	да
Упрощенное администрирование	нет	да

Организационно-экономическая часть

В этом разделе включены вопросы по разработке и внедрению проектируемой информационной системы, произведен расчет экономической эффективности и экономической выгоды.

Исходные данные:

планируемый срок разработки - 1 месяц (при 5-дневной рабочей неделе)
продолжительность рабочего дня - 8 часов;
в одном месяце - 22 рабочих дня.
1. Организационная часть
  1. Состав проектной группы

Для реализации данной информационной системы необходимо составить штатное расписание проектной группы.

Для выполнения полного объема работ (от подготовительного этапа до приема работы) необходима проектная группа, представленная в таблице 7.1.

Таблица 7.1– Состав проектной группы

Категория работников	Кол-во работающих, чел.
Ведущий инженер	1
Техник 1-ой категории	1
Системный администратор	1
Монтажник	5
Итого:	8

Основные этапы разработки

В соответствии с экспертной оценкой, проектирование происходит в несколько этапов, отраженных в таблице 7.2.

Таблица 7.2– Этапы проекта по разработке и внедрению

Этап

Содержание работ, входящих в этап

Вид отчетности по закончен-ной работе

Должность

Кол-во исполни-телей, чел

Продол-жительность работы, дни

Подготовительный

Ознакомление с заданием на проект

Протокол совещания технического совета

Ведущий инженер

Системный администратор

Продолжение таблицы 7.2
Анализ требований	Написание ТЗ	Техническое задание	Ведущий инженер Системный администратор	1 1	2 2
Технический проект	Оценка и подбор оборудования Написание расчетов по проекту	Отчет по ТП	Ведущий инженер	1	4
Монтаж	Монтаж кабеля и сетевого оборудования	Технологическая документация	Монтажник	5	4
Наладка оборудования, установка и настройка программного обеспечения	Настройка и установка Microsoft Windows 7, настройка сетевых узлов	Отчет по настройке	Системный администратор	1	4
Тестирование системы	Проверка системы на работоспособность	Акт тестирования	Техник 1-ой категории Системный администратор	1 1	1 1
Прием работ	Оценка качества работ	Заключение экспертной комиссии	Ведущий инженер Системный администратор	1 1	1 1
	Итого	22

Экономическая часть
1. Расчет затрат на заработную плату

Основная заработная плата

Основная заработная плата работников на всех проводимых работ определяется на основании их месячных должностных окладов [в рублях] и занятости их в процессе работы [в днях]. Рабочий день составляет 8 часов, в рабочем месяце – 22 рабочих дня. Расчет основной заработной платы представлен в таблице 7.3

Таблица 7.3 - Расчет основной заработной платы

Должность	Оклад, руб./мес.	Оплата, руб./день	Продолжительность работ, дни	Количество исполнителей	Итого, руб.
Ведущий инженер	17000	772,72	8	1	6181,76
Техник 1-ой категории	9000	409,09	1	1	409,09
Системный администратор	11500	522,72	9	1	4704,48
Монтажник	11000	500	4	5	10000
Итого: 21295.33

Таким образом, фонд основной заработной платы составил: Фосн =21295.33 руб.

Дополнительная заработная плата

Дополнительная заработная плата составляет 15% от основной заработной платы. Включает в себя оплату очередных и дополнительных отпусков, сверхурочные, премии и т.п., предусмотренные в законодательстве о труде.

Фдоп = Фосн*0,15,

где Фдоп – дополнительная заработная плата разработчиков;

Фдоп=21295.33*0,15=3194.3 руб.

Страховые взносы

Величина страховых взносов, зачисляемых работодателем в Государственные внебюджетные фонды, в том числе в Пенсионный фонд Российской Федерации, Фонд социального страхования Российской Федерации и Фонд обязательного медицинского страхования Российской Федерации, составляет 30 %:

E = Фосн*0,3,

где E – Величина страховых взносов;

Е=21295.33*0,3=6388.6 руб.

Затраты на материалы и комплектующие

Таблица 7.4 - Затраты на материалы и комплектующие

Наименование комплектующих	Тип, марка	Кол-во	Стоимость единицы, руб.	Общая стоимость, руб.
Расходные материалы
Техническая лит.	Админ 2013	2	678	1356
Бумага листовая для офисной техники (формат A4) 300 листов	Green range	1	150	150
Бумага листовая для офисной техники (формат A3) 100 листов	Green range	1	398	398
Итого	1904
Транспортные расходы (3% от суммы расходов на материалы)	57.12
Всего	1961.12

Все компьютерное оборудование для проектирования предоставлено предприятием, нет необходимости для его приобретения.

Затраты на материалы и оборудование для организации сети представлены в таблицах 7.5, 7.6.

Таблица 7.5 – Материалы для проведения оптоволокна

№	Наименование комплектующих.	Измеряемое кол-во в	Кол-во	Цена, руб./шт.	Общая цена, руб.
1	Кабель ОСД 8х8А, 8.0	км	0,055	164025,00	9 021,38
2	Кабель ОСД 6х8А, 8.0	км	0,18	102600,00	18 468,00
3	Кабель ОСД 6х4А, 8.0	км	0,21	89100,00	18 711,00
4	Кабель ОСД 4х4А, 8.0	км	0,23	71685,00	16 487,55
5	Кабель ОСД 2х4А, 8.0	км	0,9	63450,00	57 105,00
6	Труба гофр. Безгалогенная, гибкая 20 с протяжкой. (100м)	шт.	2	5130,00	10 260,00
7	Анкерный болт с гайкой 16*110 оц. DIN 6923	шт.	22	55,76	1 226,61
8	Анкерный болт с кольцом 2-х распорный М16	шт.	9	191,16	1 720,44
9	Кросс оптический 16п SM/FC	шт.	7	6053,40	42 373,80
Продолжение таблицы 7.5
10	Шкаф муфтовый металлический (ССД) ШРН-1	шт.	4	7425,00	29 700,00
11	Муфта FOSC 48	шт.	4	5575,50	22 302,00
12	Комплект арматуры для подвеса ВОК (норм.)	км	1,575	39825,00	62 724,38
13	Кросс оптический 64п SM/FC	шт.	1	13381,20	13 381,20
Итог:	303481,35
Затраты на транспортные расходы (3% от суммы расходов на материалы)	9104.45
Общий итог:	312585.8

Таблица 7.6 - Материалы и коммутационное оборудование для организации сети

Произво- дитель	Наименование комплектующих.	Наименование	Кол-во, шт.	Цена, руб./шт.	Итого, руб.
Allied Telesis	AT-9000/28SP	Коммутатор 24 x 100/1000X SFP ports, 4 x 10/100/1000T combo ports	2	40 260,64р.	80 521,29р.
Allied Telesis	AT-9000/28	Коммутатор 24 Port Gigabit Advanged Layer 2 Switch	7	26 111,07р.	182 777,49р.
Allied Telesis	AT-9000/52	Коммутатор 48 Port Gigabit Advanged Layer 2 Switch	3	45 803,78р.	137 411,33р.
Allied Telesis	AT-8000GS/48	Коммутатор 48 Port Gigabit Advanged Layer 2 Switch stack	6	49 012,96р.	294 077,75р.
Allied Telesis	AT-SPEX	Модуль SFP, MMF, 1000 Мбит,2 км, 1310 нм TX / RX, разъем LC	8	9 335,80р	74 686,41р.
Allied Telesis	AT-SPLX10	Трансивер SFP, SMF, 1000 Мбит, 10 км, 1310 нм TX / RX, разъем LC	20	12 253,24р.	245 064,79р.
ZPAS	WZ-2493-01-04-011	Открытая стойка 19", серия SRX, 42U, высотой 1985 мм, шириной 560 мм и полезной глубиной 650 мм, двухрамная, цвет серый (RAL 7035) (SRX-242)	1	14 647,43р.	14 647,43р.
ZPAS	WZ-0405-S1-03-011	Шкаф настенный 19-дюймовый (19"), серия SW, 12U, 604x600х540, трехсекционный, со стеклянной дверью в стальной раме, цвет серый (RAL 7035)	6	13 627,22р.	81 763,29р.
Продолжение таблицы 7.6
ZPAS	WZ-0405-S1-02-011	Шкаф настенный 19-дюймовый (19"), серия SW, 10U, 515x600х540, трехсекционный, со стеклянной дверью в стальной раме, цвет серый (RAL 7035) (SW-004-2) (собранный)	4	11 841,83р.	47 367,32р.
ZPAS	WZ-0405-11-00-000	Фильтр воздушный очистки для шкафа	20	20,77р.	415,30р.
ZPAS	PD 1W	Вентиляторная панель модели PD 1W для шкафов	10	3 462,56р.	34 625,57р.
ZPAS	WN-0201-02-00-000	Термостат нормально-разомкнутый	10	2 165,77р.	21 657,75р.
ZPAS	WZ-LZ30-09-SU-000 (WZ-LZ30-09-SU-000/C)	Блок розеток 19", 9 розеток, шнур 3 м	11	1 044,26р.	11 486,90р.
Hyperline	CMW-1U-01-BK	Кабельный организатор с металлическими кольцами 85x43 мм, 19", 1U, черный	24	335,50р.	8 051,95р.
Hyperline	FC-9-FC-LC-APC-2M	Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), FC/APC-LC/APC, duplex, LSZH, 2 м	20	440,26р.	8 805,17р.
Hyperline	FC-50-FC-LC-PC-2M	Патч-корд волоконно-оптический (шнур) MM 50/125, FC-LC, duplex, LSZH, 2 м	8	516,79р.	4 134,28р.
APC	SMT750RMI2U	Источник бесперебойного питания Smart-ups 750VA LCD RM 2U 230V	10	21 264,88р.	212 648,80р.
APC	SUA3000RMI2U	Источник бесперебойного питанияс Smart-UPS 3000VA USB & Serial RM 2U 230V	1	61 324,90р.	61 324,90р.
Итого	1525294.28
Транспортные расходы (3% от суммы расходов на материалы)	45758.83
Расходы на материалы оптоволокна	312585.8
Всего на материалы и комплектующие	1883638.19

Расчет затрат на содержание и эксплуатацию оборудования
1. Расчет стоимости электроэнергии

Стоимость одного кВт*час для предприятия составляет .

Затраты электроэнергии для проектирования на один вид потребителей можно рассчитать по формуле (7.7):

(7.1)

Таблица 7.7 - Энергопотребление

Потребители	Время экспл. , [час]	Кол-во n,[шт.]	Энергопотребление , [Вт/ч.]	Коэф. исп.	Потребление эл. энергии , [руб.]
ПК Системного администратора	18х8ч.	1	0,3	0,8	166.92
Сервер	14х8ч.	1	0,3	0,8	129.83
Тестовый компьютер	14х8ч.	10	0,3	0,8	1309.05
Коммутатор	14х8ч.	1	0,35	0,8	259.66
Итого	1605.8

Общая стоимость затраченной электроэнергии на разработку системы составила

Амортизационные отчисления

Исходя из норм амортизации и балансовой стоимости по видам оборудования, вычислим амортизационные отчисления по формуле 7.8:

(7.2)

, где

- срок полезного использования, мес.

- стоимость оборудования, руб.

- время использования данного оборудования при разработке, мес.

Так как срок полезного использования у коммутатора ( использовался AT-9000/28SP) меньше чем у другого оборудования – 4 года (48мес),расчеты произведем по его .

ПК Системного администратора: А = (21500/48)*1 = 447.91 руб.

Тестируемые ПК: А = (20600/48)*1*10 = 4291.1 руб.

коммутатор: А = (40 260,64/48)*1 = 845,02 руб.

ИБП: А = (5200 /48) *1 = 108,33 руб.

сервер: А = (14300/48)*1 = 297,92 руб.

Общие амортизационные отчисления: A = 4291.1 +845,02 +108,33 +297,92 = 5542,37руб.

Расходы на ремонт оборудования

Расходы на ремонт оборудования примем в размере 10 % от его балансовой стоимости.

В месяц:

Накладные расходы

Накладные расходы включают затраты на оплату труда административно – управленческого персонала, обслуживание и ремонт помещений, отопление, вентиляцию, командировочные и прочие расходы. Накладные расходы составляют 25% от общей суммы основных расходов.

Основные расходы:

Сосн = 2127479.5

Накладные расходы:

Снакл = 185013,39*0,25 = 531869.88 руб.

Затраты на разработку и внедрение проекта

Общая стоимость содержания и эксплуатации оборудования представлена в таблице 7.8

Таблица 7.8 - Общая стоимость проекта

Затраты	Сумма, руб.
Основная зарплата	21295.33
Дополнительная зарплата	3194.3
Страховые взносы	6388.6
Оборудование и материалы	1883638.19
Электроэнергия	1605.8
Амортизационные отчисления	5542,37
Ремонт оборудования
Накладные расходы	531869.88
Итого	2659349.4

Расчёт экономической выгодности от самостоятельной разработки системы

Если заказывать подготовку подобного проекта у сторонних разработчиков в ее стоимость будут входить:

стоимость технической консультации
стоимость инжиниринга
стоимость оборудования
стоимость пуско-наладочных работ,

Плюс ко всему к общей стоимости часто прибавляется 5% от стоимости проекта в качестве торговой наценки.

Рассчитаем возможную стоимость проекта от сторонних разработчиков:

(7.3)

Зак = 2981200.34 руб.

Затраты на разработку ИС своими силами

Св=2659349.4 руб.

Экономическая выгода самостоятельной разработки ИС

Таким образом, разработка внутри предприятия существенно сокращает расходы на проектирование и реализацию проекта.

Оценка доходности проекта

Исходные данные:

Единовременные затраты на внедрение проекта – 2659349.4 рублей
Срок использования проекта – 5 лет
Ежегодный ожидаемый экономический эффект (выгода) –975682 рублей
Процентная ставка – 12%, инфляция на данном рынке – 10%, уровень риска проекта – 8% (дисконтная ставка d=0.3)

Срок окупаемости затрат без учета дисконтированного дохода определяется следующим образом:

Ток=Зкап/Сэк.эфф, где (7.4)

Зкап – капитальные затраты на внедрение системы

Сэк.эфф – годовой экономический эффект

Ток=2659349.4/975682=2,73 года

Расчёты чистого дисконтированного дохода и чистой текущей стоимости приведены в таблице 7.9.

Коэффициент дисконтирования находят по формуле:

= (7.5)

где d- дисконтная ставка, t –текущий год

Таблица 7.9 - Расчёты чистого дисконтированного дохода (ЧДД) и чистой текущей стоимости (ЧТС)

Годы	Доходы, руб.	Затраты, руб.	Коэф. диск.	Дискон-тированный доход, руб.	Дисконти-рованные затраты, руб.	ЧДД, руб.	ЧТС, руб.
	Дt	Кt				-
2013	-	2659349,4	1	-	2659349,4	-2659349,4	-2659349,4
2014	975682	-	0,769	750299,458	-	750299,458	-1909049,94
2015	975682	-	0,592	577603,744	-	577603,744	-1331446,2
2016	975682	-	0,455	443935,31	-	443935,31	-887510,888
2017	975682	-	0,35	341488,7	-	341488,7	-546022,188
2018	975682	-	0,269	262458,458	-	262458,458	-283563,73
2019	975682	-	0,207	201966,174	-	201966,174	-81597,556
2020	975682	-	0,159	155133,438	-	155133,438	73535,882
Итого	4378410	2659349,4		2732885,28	2659349,4	73535,88

Индекс доходности проекта определяется:

(7.6)

где Т - срок использования проекта.

Среднегодовая рентабельность проекта равна:

(7.7)

Срок окупаемости проекта (Ток) приближенно находят по формуле:

(7.8)

где 7 год; ЧТС7 = 73535,882руб.

6 год; ЧТС6 = -81597,556руб.

(6 года 6 месяцев)

Технико-экономические показатели.

Таблица 7.10 - Технико-экономические показатели

Наименование показателей	Проектные данные
Технические показатели
Скорость передачи данных	1 Гбит/с.
Топология	звезда
Среда передачи данных	ВОЛС
Операционная система	Windows 7 Edition
Экономические показатели
Длительность разработки	22 дня
Численность исполнителей	8 чел.
Заработная плата	21295,33 руб.
Затраты на оборудование и материалы	1883638,19 руб.
Общие затраты на разработку системы	2659349,4 руб.
Годовой экономический эффект	975682 руб.
Экономическая эффективность от самостоятельной разработки системы	321851,94 руб.
Чистый дисконтированный доход проекта	73535,88 руб.
Индекс доходности	1,1
Срок окупаемости без учета дисконтирования	2,73 года
Срок окупаемости с учетом дисконтирования	6,6 лет

Безопасность и экологичность проекта

Оценка опасных и вредных производственных факторов

Безопасность и экологичность проекта рассмотрим на примере одного из однотипных корпоративных помещений, с расположенными в нем несколькими ПК, а вид работы рассмотрим на примере «пользователя». Работа в таких условиях заключается в быстром и точном восприятии пользователем визуальной информации на дисплее, так и посредствам прямого контакта с кабелями и другим техническим оборудованием. В зависимости от вида работы и классификации информационной сети, пользователь подвержен различным факторам, влияющим на условия труда.

Они определяются:

особенностями организации рабочего места;
условиями производственной среды (освещением, микроклиматом, шумом, электромагнитными и электростатическими полями, визуальными эргономическими параметрами дисплея и т. д.);
характеристиками информационного взаимодействия человека и персональных электронно-вычислительных машин.

Согласно ГОСТу 12.0.003-74 “ССБТ. Опасные и вредные производственные факторы. Классификация” могут иметь место следующие факторы:

повышенная или пониженная температура воздуха рабочей зоны;
повышенная или пониженная влажность воздуха;
повышенный или пониженный уровень шума;
повышенное значение напряжения в электрической цепи, замыкание;
повышенный уровень электромагнитных излучений;
повышенная напряженность электрического поля;
отсутствие или недостаток естественного света;
недостаточная искусственная освещенность рабочей зоны;
повышенная яркость света;
повышенная контрастность;
прямая и отраженная блесткость;
зрительное напряжение;
монотонность трудового процесса;
нервно-эмоциональные перегрузки.
1. Микроклимат

Показателями, характеризующими микроклимат, являются:

температура воздуха;
относительная влажность воздуха;
скорость движения воздуха;

В соответствии с с СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» относительно компьютерных сетей, работа пользователя принадлежит к категории легкая 1а с энергозатратами до 139 Вт. Легкая 1а - работа, производимая сидя и сопровождающаяся незначительными физическими напряжениями. Критерии данной категории представлены в таблице 8.1.

Таблица 8.1 - Критерии категории «легкая 1а»

Период гола	Категория работ	Температура, 0С	Относительная влажность	Скорость движения,м/с
Холодный	Легкая -Ia	22-24	40-60	0.1
Теплый		23-25	40-60	0.1

Поддержание соответствующего микроклимата обеспечивается с помощью системы отопления и вентиляции, спроектированной в соответствии с СНиП 41-01-2003, «Требования к отоплению, вентиляции и кондиционированию». В помещениях применяются система водяного отопления с температурой +70°С с подачей горячей воды, естественная вентиляция – канальная, VRV системы кондиционирования. В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.

Производственное освещение

В помещениях используется совмещенное освещение. Естественное освещение является боковым односторонним, искусственного освещение – общим равномерным, с лампами типа ЛБ.

Работа на ПК относиться к 3 разряду зрительных работ высокой точности, подразряд – «в». Для данных условий зрительной работы, в соответствии с СНиП 23-05-2010 «Естественное и искусственное освещение», предполагается, что наименьший размер объекта различения составляет 0,3-0,5 мм, контраст объекта с фоном – средний, фон – светлый, и в качестве норматива применяется коэффициент естественного освещения КЕО = 1,2 %, для искусственного применяется величина освещенности поверхности , показатель ослепленности , коэффициент пульсации .

Расчет общего искусственного освещения.

Рассчитаем количество необходимых светильников по формуле:

(8.1)

где:

E - нормируемая освещённость, лк ();

S - освещаемая площадь, ;

z - коэффициент минимальной освещенности, (для люминесцентных ламп z=1,1);

- коэффициент запаса, (=1,5);

n - число ламп в светильнике;

Фл- световой поток лампы, лм;

- коэффициент использования светового потока.

Для помещений предприятия используются светильники типа ЛПО 46-2х36-712 Norma, в каждом их которых содержаться по две лампы ЛБ -36 Вт.

Общие характеристики ЛПО 46-2х36-712:

Количество ламп -2;
Тип лампы - ЛБ;
Степень защиты - IP20;
Длина -1245мм;
Ширина - 150мм;
Высота - 64мм;
Масса: - 2,20 кг;
Мощность лампы - 36 Вт;
Световой поток - 3680 лм;

Выбранные светильники относятся к восьмой группе. Индекс помещения определяем по формуле:

(8.2)

где А и В – соответственно длина и ширина помещения, м;

Нр - высота подвеса светильников, м.

Для примера возьмем одно и помещений предприятия где: длина 8м, ширина 6м; высота 3.5 м. Освещаемая площадь будет равна: . Коэффициент определяется в зависимости от коэффициентов отражения потолка пот=70%, стен стен=50% и пола пола=30%. Высота подвеса светильников Нр=3.5м. подставляем в формулу:

Исходя из расчетов коэффициент использования светового потока =0,45.

Имея необходимые данные, рассчитываем количество необходимых светильников на помещение.

Для такого помещения необходимо 8 светильников. Так как требуется, что бы освещение было равномерным. Рассчитаем кол-во рядов, для подвешивания светильников.

Для любого производства необходимо аварийное освещение, так как отключение может привести к нарушению или остановки технологического процесса, или к угрозе жизнедеятельности человека

Освещение безопасности должно создавать на рабочих поверхностях в производственных помещениях при отключении рабочего освещения, наименьшую освещенность в размере 5 % освещенности, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий. Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц: в помещениях — 0,5 лк, на открытых территориях — 0,2 лк.

Неравномерность эвакуационного освещения (отношение максимальной освещенности к минимальной) по оси эвакуационных проходов должна быть не более 40 : 1.

Светильники освещения безопасности в помещениях могут использоваться для эвакуационного освещения.

Защита от шума

Источниками шума на предприятиях являются сами вычислительные машины (встроенные в стойки ЭВМ вентиляторы, принтеры и т.д.), центральная система вентиляции и кондиционирования воздуха и другое оборудование. Общий звуковой фон в таком случаи делиться на постоянный шум и непостоянный. К источникам непостоянного шума относятся приборы, использующиеся по необходимости, такие как принтеры, факсы, сканеры. К источникам постоянного шума - трансформаторы процессорного блока, вентиляторы охлаждения в персональных компьютерах, устройства вентиляции. Оба вида шума являются широкополосными, для помещений с таким шумом допустимый уровень звукового давления и уровней звука на рабочем месте приведен в таблице 8.2 согласно ГОСТ 12.1.003-83 ССБТ «Шум. Общие требования безопасности».

Таблица 8.2 – Допустимые уровни шума на рабочих местах

Вид трудовой

деятельности

Уровни звукового давления, ДБл в октавных полосах со среднегеометрическими частотами, Гц

Уро-вень звука, ДБА

31,5

125

250

500

1000

2000

4000

8000

административно-управленческая деятельность

Таким образом, в помещениях, где работают с техническим оборудованием ЭВМ, уровень шума не должен превышать 60 дБА. Если уровень шума превышает норму, то возможно использование следующих методов: установка подвесного потолка, который служит звукопоглощающим экраном, применение стеклопакетов в системе естественного освещения.

Защита от электромагнитных излучений

Источниками электромагнитных излучений в данном случаи, являются любые мониторы, системные блоки и соединительные кабели.

В дипломном проекте предполагается использование в качестве соединительных кабелей «оптоволокно» и «витую пару» категории «5е» например: «AWG UTP» и «ДОТс-П-8А» в соответствии с международным стандартами ИСО/МЭК 11801 и МЭК 61156-5. Исходя из данных ГОСТ 16325-88 «Машины вычислительные электронные цифровые общего назначения» кабели соответствуют нормам.

Частота обновления изображения должна быть не менее 60 Гц для дисплеев на плоских дискретных экранах (жидкокристаллических, плазменных и т.п.)".

Такое оборудование удовлетворяют допустимым уровням ЭМП, создаваемых ПЭВМ на рабочих местах, приведенным в таблице 8.3 согласно СанПиН 2.2.2/2.4.1340-02 «Гигиенические требования к персональным электронно-вычислительным машинам и организация работы»;

Таблица 8.3 - Временные допустимые уровни ЭМП, создаваемых ПЭВМ на рабочих местах

Наименование параметров	ВДУ ЭМП
Напряженность электрического поля	В диапазоне частот 5 Гц – 2 кГц	25 В/м
	В диапазоне частот 2 кГц – 400 кГц	2,5 В/м
Плотность магнитного потока	В диапазоне частот 5 Гц – 2 кГц	250 нТл
	В диапазоне частот 2 кГц – 400 кГц	25 нТл
Напряженность электростатического поля	15 кВ/м

В целом методами защиты от ЭМП служат:

Ограниченное временя взаимодействия с магнитным полем - не более 4х часов;
Оборудование должно соответствовать требованиям ИСО.
1. Организация рабочего места

СанПин 2.2.2/2.4.1340-03 “Гигиенические требования к персональным электронно-вычислительным машинам и организации работы" устанавливает нормы организации рабочего места с ЭВМ.

Площадь на одно рабочее место пользователей ПЭВМ на базе плоских дискретных экранов (жидкокристаллические, плазменные) – 4,5м2.

При размещении рабочих мест расстояние между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора), должно быть не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов не менее 1,2 м.

Экран видеомонитора должен находиться от глаз пользователя на расстоянии 600-700 мм, но не ближе 500.

Конструкция рабочего стула (кресла) должна обеспечивать поддержание рабочей позы при работе на ПЭВМ, позволять изменять позу с целью снижения статического напряжения мышц шейно-плечевой области и спины для предупреждения развития утомления. Тип рабочего стула (кресла) нужно выбирать с учетом роста пользователя.

Рабочий стул (кресло) должен быть подъемно-поворотным, регулируемым по высоте и углам наклона сиденья и спинки.

Высота рабочей поверхности стола должна регулироваться в пределах 680-800 мм, при отсутствии такой возможности высота рабочей поверхности стола - 725 мм.

Размеры рабочей поверхности стола для ПЭВМ - ширина 800, 1000, 1200 и 1400 мм, глубина 800 и 1000 мм при нерегулируемой его высоте, равной 725 мм.

Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, шириной – не менее 500 мм, глубиной на уровне колен – не менее 450 мм, на уровне вытянутых ног – не менее 650 мм.

Конструкция рабочего стула должна обеспечивать:

ширину и глубину поверхности сиденья не менее 400 мм;
поверхность сиденья с закругленным передним краем;
регулировку высоты поверхности сиденья в пределах 400 – 550 мм и углам наклона вперед до 15 град., и назад до 5 град.;
высоту опорной поверхности спинки 300 мм, ширину – не менее 380 мм и радиус кривизны горизонтальной плоскости – 400 мм;
угол наклона спинки в вертикальной плоскости в пределах +- 30 градусов;
регулировку расстояния спинки от переднего края сиденья в пределах 260 – 400 мм;
стационарные или съемные подлокотники длиной не менее 250 мм и шириной 50 – 70 мм;
регулировка подлокотников по высоте над сиденьем в пределах 230 +- 30 мм и внутреннего расстояния между подлокотниками в пределах 350 – 500 мм.

Рабочее место пользователя ПЭВМ следует оборудовать подставкой для ног, имеющей ширину не менее 300 мм, глубину не менее 400 мм, регулировку по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20 градусов. Поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм.

Клавиатуру нужно располагать стола на расстоянии 100 – 300 мм от края, обращенного к пользователю или на специальной, регулируемой по высоте рабочей поверхности.

Расположить монитор так, чтобы естественный свет падал слева (допускается справа) перпендикулярно линии взора пользователя.

Подставка под запястье при работе с клавиатурой позволит избежать болезни кистей.

Манипулятор «мышь», по высоте и удаленности от края стола, должен размещаться на одном уровне с клавиатурой.

Планшет под мышку должен удовлетворять нескольким критериям. Во-первых, он должен хорошо держаться на поверхности стола. Во-вторых, материал верхней поверхности планшета должен обеспечивать хорошее сцепление с шариком и позволять самой мышке легко по нему двигаться. Пример расположения рабочих мест на рисунке 8.1.

Рис. 8.1 - Расположение рабочего места с ПК по отношению к световым проемам

1 – дверь, 2 – кресло пользователя, 3 – рабочий стол, 4 – окна

Электробезопасность

Характеристика питающей сети: в помещении для подключения ПЭВМ применяется трехфазная сеть с глухо-заземленной нейтралью переменного тока с частотой 50 Гц и напряжением 220 В, марка и сечение питающего кабеля: ПУГНПБ, 0.15 и 0.25 мм.

ГОСТ I2.2.007.0-75 «Изделия электротехнические. Общие требования безопасности» устанавливает 5 классов защиты: 0; 0I; I; II; III. В основное оборудование небольшого кабинета входит

Несколько ПЭВМ с видео дисплеями - I класс защиты;
осветительные лампы - 0 класс защиты;

Согласно «Правилам устройства электроустановок» (ПУЭ), все помещения по степени опасности поражения людей электрическим током делятся на три класса. Рассматриваемое помещение относится к классу помещений с повышенной опасностью, поскольку имеется возможность одновременного прикосновения к заземленным металлоконструкциям зданий и металлическим корпусам электрооборудования. Это может быть, например, одновременное прикосновение к батарее центрального отопления и системному блоку компьютера, т.к. ПЭВМ подключена к сети напряжением 220В.

Поражение человека электрическим током в данном помещении может произойти по следующим причинам:

прикосновение к сетевому шнуру с поврежденной изоляцией;
ремонт не отключенного от сети электроприбора;
прикосновение к корпусу электроприбора, оказавшегося под напряжением вследствие повреждения изоляции;
неисправность проводки, выключателей, розеток.

Для обеспечения защиты от случайного прикосновения к токоведущим частям необходимо применять следующие способы и средства (согласно ГОСТ 12.1.019-79 «Электробезопасность. Общие требования и номенклатура видов защиты.»):

безопасное расположение токоведущих частей (все токоведущие провода проложены таким образом, чтобы исключить любую возможность неосторожного прикосновения к ним);
изоляция токоведущих частей (сопротивление изоляции питающего шнура должно быть не менее 0,5 МОм).

В соответствии с ГОСТ 12.1.019-79 «Электробезопасность. Общие требования и номенклатура видов защиты», были осуществлены следующие мероприятия по защите человека от поражения электрическим током:

Технические мероприятия:

конструкция электроустановок, обеспечивающая защиту от случайного прикосновения к токоведущим частям путем размещения их внутри корпуса оборудования;
контроль и профилактика изоляции;
использование защитного заземления, зануление корпусов электроприборов;
использование защитного отключения.

2) Организационные и технические мероприятия

инструктаж и обучение персонала;

изоляция и обеспечение недоступности к токоведущим частям;
использование изолирующих электрозащитных средств (перчатки, инструменты с изолирующими ручками, коврики, подставки) при проведении ремонтных и иных видов работ;
1. Пожарная безопасность

Причиной возникновения пожаров могут стать:

короткое замыкание;
перегрузка сети;
нарушение правил пожарной безопасности.

В соответствии с НПБ-105-03 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности» по пожаробезопасности помещение относится к категории «В» - помещения, где имеются твердые горючие и трудногорючие вещества и материалы.

Согласно СНиП 21-07-97 «Пожарная безопасность зданий и сооружений» степень огнестойкости конструкции здания третья - здания с несущими и ограждающими конструкциями из естественных или искусственных каменных материалов, бетона или железобетона.

Пожарная безопасность обеспечивается в соответствии с ГОСТ 12.1.004-91 «ПОЖАРНАЯ БЕЗОПАСНОСТЬ. Общие требования» системой предотвращения пожара, системой противопожарной защиты и организационно-техническими мероприятиями.

При эксплуатации электрооборудования запрещается:

использовать кабели с поврежденной изоляцией;
пользоваться неисправной электросетью или неисправными электрическими приборами до приведения их в пожаробезопасное состояние.
Противопожарная защита должна достигаться применением одного из следующих способов или их комбинацией:
применением средств пожаротушения;
применением автоматических установок пожарной сигнализации и пожаротушения;
устройствами, обеспечивающими ограничение распространения пожара;
организацией с помощью технических средств, включая автоматические, своевременного оповещения и эвакуации людей.

Возможный пожар следует отнести к классу А—пожары твердых веществ, в основном органического происхождения, горение которых сопровождается тлением (древесина, текстиль, бумага); В—пожары горючих жидкостей или плавящихся твердых веществ; (Е)—пожары, связанные с горением электроустановок.

Из первичных средств пожаротушения в помещении имеется ручной углекислотный огнетушитель типа ОУ-5 и пенный огнетушитель ОХП -10.

В рассматриваемом помещении предусмотрена пожарная сигнализация с извещателями типа ИП 212, которые срабатывают при скоплении дыма в помещении.

Для обеспечения эвакуации предусмотрено:

2 эвакуационных выхода (на каждом этаже здания);

возможность беспрепятственного движения людей по эвакуационным путям.
Организационно-технические мероприятия должны включать:
организацию пожарной охраны;
организация обучения работающих правилам пожарной безопасности на производстве;
разработку мероприятий по действиям администрации, рабочих, служащих и населения на случай возникновения пожара и организацию эвакуации людей.

В соответствии с ППБ 01-03 «Правила пожарной безопасности РФ» предъявляются следующие требования к работникам, помещениям и зданиям:

все работники организаций должны допускаться к работе только после прохождения противопожарного инструктажа, а при изменении специфики работы проходить дополнительное обучение по предупреждению и тушению возможных пожаров в порядке, установленном руководителем;
распорядительным документом должен быть установлен соответствующий их пожарной опасности противопожарный режим, в том числе:
- определены и оборудованы места для курения;
- определен порядок обесточивания электрооборудования в случае пожара и по окончании рабочего дня;
регламентированы: действия работников при обнаружении пожара;
двери на путях эвакуации должны открываться свободно и по направлению выхода из здания;
число путей эвакуации - 2.

Для профилактики пожарной безопасности на предприятии организовано обучение персонала, обязательный инструктаж по правилам пожарной безопасности проводится ежеквартально с занесением соответствующей записи в журнал, вывешены плакаты с правилами пожарной безопасности и правилами поведения при пожаре, схемы аварийных выходов из здания в случае возникновения пожара, планы эвакуации людей в аварийных ситуациях.

Заключение

Итак, актуальность данной работы непосредственно связана с все возрастающей ролью, которую играют корпоративные компьютерные сети для обеспечения эффективности управления и успешного функционирования самых разных предприятий. При этом практически в каждой такой сети наблюдается общая тенденция увеличения числа пользователей, объемов циркулирующей информации, интенсивности трафика и связанных с этими обстоятельствами старение использованной ранее сетевой структуры.

В данном дипломном проекте было предложено заменить устаревшие сетевые технологии передачи данных на более современную технологию ВОЛС. За счет этого были поставлены и успешно решены задачи реорганизации сети путем повышения скорости передачи данных, замены старого сетевого оборудования, добавления нового коммутационного оборудования. Рассмотрены вопросы о повышении помехоустойчивости, надежности сети, способы усовершенствования информационной безопасности системы. Также произведен расчет затрат на разработку и внедрение проекта, даны рекомендации по экологии и охране труда в соответствии с нормативными документами.

Список литературы

1 Семёнов А. Б. «Волоконно-оптические подсистемы современных структурированных кабельных систем» М.: АйТи Пресс , 2007 – 630 с.

2 Семенов А.Б. «Проектирование и расчет структурированных кабельных систем и их компонентов» - М.:ДМК Пресс; М.: Компания АйТи,2013 – 416+16с.: ил.

Зеленский В.П., Кочешков А.А. «Методические указания по обоснованию экономического раздела дипломного проекта для студентов специальности «Вычислительные машины, комплексы, системы и сети» - Н-Н.:НГТУ, 2012 – 22с.
Семенов А.Б., Стрижаков С.К., Сунчелей И.Р. «Структурированные кабельные системы» 4-е изд., перераб. и доп. - М.:ДМК Пресс, 2012 – 640+16с.: ил.
Журнал «Системный администратор»№ 5 - М.: ООО «Синдикат 13», 2013 – 96с.
Дональд Дж. Стерлинг, Лес Бакстер.«Кабельные системы - 2-е изд.» - М:Лори, 2003 – 316 с.
Смирнов И. Г. «Структурированные кабельные системы — проектирование, монтаж и сертификация.» - М.: Экон-Информ, 2005 г – 423с.
Самарский П. А. «Основы структурированных кабельных систем» М.: АйТи Пресс , 2005 – 216с.

НПБ 88-2001 Установки пожаротушения и сигнализации. Нормы и правила проектирования.

Безопасность и экологичность проекта. Методические указания для студентов специальностей 230101 «Вычислительные машины, комплексы, системы и сети»

Всемирная энциклопедия [электронный ресурс]. Ссылка: http://ru.wikipedia.org/wiki/VPN

Сайт компании Hyperline [электронный ресурс]. Ссылка: http://www.hyperline.ru/info/
Сайт компании Allied Telesis [электронный ресурс]. Ссылка: http://www.alliedtelesis.ru/solutions

					ДП-НГТУ-230101(08-ВМКСиС)-05-2013

Изм.	Лист	№ докум.	Подп.	Дата
Разраб.	Зайцева С.И.			Корпоративниая сеть предприятия на основе ВОЛС Пояснительная записка	Лит.	Лист.	Листов
Пров.						у		1	64
					НГТУ, ЗФ каф. “ИиОД”, 08-ВМКСиС
Н. контр.	Бударагин Р.В
Утв.

Проектирование внутренней информационной сети предприятия
