Разработка эскизного проекта пункта неокончательного снаряжения боеприпасов

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 3 1. Анализ печатных и электронных литературных источников по приведению боеприпасов в неокончательное снаряжение 4-6

2. Анализ причин, повышающих опасность выполнения работ по вывинчиванию взрывателей из длительно хранимых боеприпасов 7-9

3. Разработка эскизного проекта пункта неокончательного снаряжения боеприпасов 10-13

3.1 Проект постоянного пункта приведения боеприпасов в неокончательное снаряжение 10-11

3.2 Проект полевого пункта приведения боеприпасов в неокончательное снаряжение 12-13

4. Расчет фугасного действия 122-203 мм снарядов, необходимого для проведения последующих вычислений прочностных характеристик пункта неокончательного снаряжения 14-23

4.1 Общая характеристика фугасного действия 14

4.2 Фугасное действие в твердых средах 14-16

4.3 Оценка могущества фугасного действия снарядов 16-17

4.4 Исходные данные для произведения расчетов 18

4.5 Расчёт фугасного действия 122-мм снаряда ОФ24 18-19

4.6 Расчёт фугасного действия 152-мм снаряда ОФ25 19-21

4.7 Расчёт фугасного действия 203-мм снаряда ОФ43 21-23

5. Разработка требований к пункту неокончательного снаряжения боеприпасов, правил техники безопасности при работе на нем и обязанностей руководителя работ 24-28

5.1 Требования к пункту неокончательного снаряжения боеприпасов. 24-26

5.2 Техника безопасности при проведении неокончательного снаряжения боеприпасов и обязанности руководителя работ 26-27

5.3 Обязанности руководителя работ при работе на пункте неокончательного снаряжения боеприпасов 27-29

ЗАКЛЮЧЕНИЕ 30

СПИСОК ЛИТЕРАТУРЫ 31

ВВЕДЕНИЕ

Одним из условий обеспечения мобилизационной готовности Вооруженных Сил Республики Беларусь, является создание необходимого запаса боеприпасов, обладающих большим сроком служебной пригодности. Под сроком служебной пригодности понимается отрезок времени, в течение, которого боеприпасы после их изготовления сохраняют свои основные служебные качества в соответствии с тактика - техническими требованиями при обеспечении безопасности обращения с ними. Одной из важнейших проблем, возникшей на артиллерийских арсеналах, базах и складах Вооруженных Сил Республики Беларусь, после распада СССР, стало накопление большого количества боеприпасов выработавших свой срок хранения, которые в окончательном снаряжении опасны в обращении.

Неокончательное снаряжение боеприпасов, заключается в вывинчивании из резьбового отверстия снарядов, мин и гранат предусмотренного взрывателя. Приведение боеприпасов в неокончательное снаряжение осуществляется на временных пунктах полевого типа, а также на постоянных пунктах, оборудованных в ремонтных цехах и на пунктах окончательного снаряжения боеприпасов, расположенных не ближе 40 метров от хранилищ и штабелей с боеприпасами.

А также пункты работ по неокончательному снаряжению могут оборудоваться в отделах хранения в освобожденных от боеприпасов хранилищах, на базе пунктов окончательного приведения боеприпасов в окончательное снаряжение или на специально подготовленных площадках (в этом случае проведение других работ в них запрещается).

Боеприпасы в неокончательное снаряжение приводятся на постоянных или полевых пунктах работ.

Основными параметрами оценки действия фугасных снарядов являются оптимальная глубина и максимальный объем воронки, для которых ниже даны конечные выражения. Для конкретного вида боеприпасов (калибр, количество ВВ) существует своя оптимальная глубина. Вся техническая территория оборудуется системой показателей места нахождения водоемов, извещателей, телефонов. Пожарными щитами оборудуется каждый объект с боеприпасами. Кроме того, каждый пункт неокончательного снаряжения боеприпасов оборудуется молниезащитой. При выполнении работ по неокончательному снаряжению боеприпасов весь личный состав должен находиться за пределами цеха на безопасном расстоянии.

Главной задачей курсового проекта является разработка эскизного проекта пункта приведения боеприпасов в неокончательное снаряжение, также требований к пункту неокончательного снаряжения боеприпасов и правил техники безопасности при работе на нем.

1 Анализ печатных и электронных литературных источников

по приведению боеприпасов в неокончательное снаряжение

В связи с развалом СССР, Республика Беларусь стала отдельным суверенным государством. На данном этапе еще продолжается реформирование всех институтов государства, в том числе и вооруженных сил. Армия для государства является неотъемлемым звеном в его развитии, как политическом, так и экономическом. Все высокоразвитые государства в своей структуре имеют такой элемент как вооруженные силы, это позволяет увереннее предварять в жизнь свои цели. Одним из условий обеспечения мобилизационной готовности Вооруженных Сил Республики Беларусь, является создание необходимого запаса боеприпасов, обладающих большим сроком служебной пригодности. Под сроком служебной пригодности понимается отрезок времени, в течение, которого боеприпасы после их изготовления сохраняют свои основные служебные качества в соответствии с тактика - техническими требованиями при обеспечении безопасности обращения с ними.

Одной из важнейших проблем, возникшей на артиллерийских арсеналах, базах и складах Вооруженных Сил Республики Беларусь, после распада СССР, стало накопление большого количества боеприпасов выработавших свой срок хранения, которые в окончательном снаряжении опасны в обращении.

В неокончательное снаряжение не приводятся [2]:

выстрелы унитарного заряжания с бронебойным снарядом; выстрелы унитарного заряжания с кумулятивными снарядами, приведенные в окончательное снаряжение взрывателями В-15;

-бетонобойные снаряды, выстрелов раздельно-гильзового заряжания;

-кумулятивные снаряды выстрелов раздельно - гильзового заряжания, приведенные в окончательное снаряжение взрывателями В - 15.

Для качественного и безопасного выполнения работ по окончательному снаряжению необходимо [2]:

-хорошая техническая подготовка руководителя работ (офицера);

-специальная подготовка офицеров, военнослужащих для выполнения основных операций по неокончательному снаряжению боеприпасов;

-обязательное и осознанное выполнение всех требований мер безопасности при приведении боеприпасов в неокончательное снаряжение;

-аккуратность и осторожность с опасными в обращении боеприпасами.

Следовательно, для приведения боеприпасов в неокончательное снаряжение, требуется специальный пункт, проектирование которого определено заданием на курсовой проект. При разделке выстрелов сначала производится вывинчивание (извлечение) взрывателей, затем вывинчивание (извлечение) средств воспламенения (капсюльных втулок, пиропатронов). После этого производится распатронирование (разборка) выстрелов, извлечение пороховых зарядов и других элементов. При разделке минометных выстрелов после вывинчивания взрывателей из гнезда мин производится извлечение воспламенительных (основных) зарядов из трубки стабилизатора мин. Перед вывинчиванием взрывателей из всех видов выстрелов (снарядов, мин) производится проверка их на безопасность наружным осмотром.

Опасными в обращении считать выстрелы (снаряды, мины) при наличии следующих дефектов [2]:

- со следами ударов и закопченности на корпусах снарядов, мин или корпусах взрывателей;

- со взведенными взрывателями (если это можно определить по внешним признакам);

- со взрывателями, у которых прорваны или помяты мембраны;

- со взрывателями и дистанционными трубками, не установленными на походное крепление (если оно имеется);

- со следами ударов бойка по капсюлю основного (воспламенительного) заряда у минометных выстрелов.

Опасные в обращении выстрелы (снаряды, мины) удаляются из цеха для последующего уничтожения. Вывинчивание взрывателей, запальных стаканов из снарядов (мин) и трассерных гаек (трассеров), не поддающихся свинчиванию (вывинчиванию) с донных взрывателей на потоке, производится вне цеха (на постоянных пунктах) в специально оборудованных кабинах с помощью штурвала, имеющего цепную или зубчатую передачу на вал ключа. Приспособления для вывинчивания указанных элементов разрешается оборудовать механическими приводами. При механическом приводе скорость вращения ключа не превышает 250 об/мин, и в процессе вывинчивания полностью исключаются удары по вывинчиваемым элементам. При выполнении операции по вывинчиванию перемещение ключа в направлении оси снаряда (мины) ограничивается в пределах длины ввинченной в снаряд (мину) части взрывателя (запального стакана или ввинтного дна). Конструкция приспособлений для вывинчивания взрывателей исключает захват взрывателей при вывинчивании за крановые отверстия [3].

Рабочее место оборудуется предохранительной сеткой, исключающей падение вывинченных элементов на пол. Управление процессом вывинчивания осуществляется из-за укрытия. Вывинчивание взрывателей из снарядов калибра до 57 мм включительно, а также из 76 мм, 85 мм и 100 мм бронебойных снарядов допускается производить в цехах на потоке, в бронекабинах. Вывинчивание всех видов взрывателей, имеющих механические повреждения, а также взрывателей, в отношении безопасности которых возникает сомнение, производится только в специальных кабинах, расположенных вне цеха. Снаряды и мины с неподдающимися вывинчиванию взрывателями уничтожаются установленным порядком. Вывинчивание капсюльных, гальваноударных втулок (далее - капсюльные втулки) из выстрелов унитарного заряжания и зарядов к выстрелам раздельно-гильзового заряжания, а также снаряженных пиросвечей из реактивных снарядов допускается производить в общем потоке разделки (разборки) выстрелов и зарядов механическим ключом.

При этом капсюльные втулки, с трудом поддающиеся вывинчиванию (тугосидящие), а также капсюльные втулки, давшие осечки (с наличием следа бойка ударника), вывинчиваются вне потока в кабине после распатронирования выстрелов и извлечения из гильз пороховых зарядов. Из неснаряженных гильз вывинчивание боевых капсюльных втулок производится на специальных механических станках, применяемых для вывинчивания стреляных капсюльных втулок, с принятием мер предохранения от ожогов в случаях их воспламенения. При одновременном вывинчивании взрывателей и капсюльных втулок из выстрелов унитарного заряжания на специальном механическом станке, устанавливаемом в кабине, управление процессом осуществляется из-за укрытия. При вывинчивании взрывателей или капсюльных втулок запрещается производить рывки и удары по изделиям или ключу.

Распатронирование выстрелов унитарного заряжания производится на специальных механических или ручных станках. Запрещается распатронировать выстрелы унитарного заряжания путем перелома их в месте соединения снаряда с гильзой. Распатронирование выстрелов с неподдающимися вывинчиванию капсюльными втулками, а также с капсюльными втулками, давшими осечки, производится в помещении цеха в кабине. Распатронирование выстрелов с неподдающимися вывинчиванию взрывателями производится на механических или ручных станках вне цехов в специальных кабинах. Управлять станками во всех случаях необходимо из-за укрытия. Унитарные выстрелы, имеющие запрессованную в очко гильзы запальную трубку, распатронировать на станке с предварительно надетой скобой на фланец гильзы. При разделке зарядов к выстрелам раздельно-гильзового заряжания усиленные крышки извлекать за тесьму, при этом гильзы должны быть надежно закреплены. Разрешается применять для извлечения усиленных крышек рычажные приспособления, станки с механическим или ручным приводом, а также сжатый воздух с давлением не более 3 атмосфер, который вводится внутрь гильзы через отверстие под капсюльную втулку.

Вывод

Проанализировав имеющиеся источники по приведению боеприпасов в неокончательное снаряжение, отмечается, что неокончательное снаряжение боеприпасов, является опасным процессом при эксплуатации боеприпасов. Для его проведения необходимо специально подготовленное место, а именно, пункт приведения боеприпасов в неокончательное снаряжение.

Разработка проекта и проведение необходимых расчетов будут рассмотрены в следующих разделах курсового проекта.

2 Анализ причин, повышающих опасность выполнения работ по вывинчиванию

Опасность при выполнении работ по вывинчиванию взрывателей из длительно хранимых боеприпасов может быть обусловлено причинами конструктивного, производственного и эксплуатационного характера. Две последние категории причин – результат недостаточного знания устройства материальной части и принципа ее действия. Причины, зависящие от несовершенства или недоработки конструкции боеприпаса, не всегда могут быть учтены заранее и поэтому требуют особого изучения и исследования. Именно этот вопрос и будет рассмотрен в данном пункте курсового проекта. Конструктивные и производственные недостатки взрывателей и их узлов [3]:

– неправильная сборка;

– недостаточный учет климатических и эксплуатационных факторов;

– чувствительность к сотрясению при выстреле капсюля – воспламенителя (КВ) и капсюля детонатора (КД); При установлении причин разрывов БП при вывинчивании взрывателя необходимо в первую очередь тщательно изучить условия, при которых хранились боеприпасы, осмотреть сомнительные элементы выстрелов.

Отметим возможные причины приведения действия ВУ при их вывинчивании, способные привести к преждевременному разрыву [3]:

– самопроизвольное действие капсюлей от сотрясения при выстреле;

– преждевременное действие ударных механизмов от длительного срока хранения боеприпасов;

– неправильное действие узлов и деталей ВУ;

– самопроизвольное воспламенение капсюлей.

– влияние метео осадков (дождь, снег и т.д.) с последующим появлением коррозии на металлических деталях. Основной мерой является включение в состав ВУ механизмов изоляции капсюлей – предохранительно-воспламенительного устройства (ПВУ) или предохранительно-детонирующего устройства (ПДУ). Следует отметить, что изоляция КВ (в ПВУ) ввиду возможной недостаточной стойкости обязательна. Исключением является взрыватель РГМ-6, в котором для этой цели используется блокирующий механизм (стопор ныряло). Этот механизм относится к блокирующим устройствам, т.е. работает лишь в аномальном действии ВУ – главным образом самопроизвольное срабатывание КВ при выстреле (от сотрясения) при установке ВУ на замедленное действие. В этом случае стопор блокирующего механизма под действием пороховых газов срабатывающего КВ срезает предохранительную чеку, опускается вниз и фиксирует поворотную втулку ВУ.

Изоляция КД оправдывает себя в тех случаях, когда эти капсюли не обладают необходимой стойкостью, а также в ВУ для БП крупных калибров, в частности к донным взрывателям. Следует отметить, что включение в состав ВУ ПДУ практически исключает необходимость включать в их состав ПВУ.

Преждевременное срабатывание ВУ у БП при длительном хранении связано с ослаблением пружин, входящих в состав ВУ, а также воздействие коррозии на металлические элементы ВУ, в том числе и пружины.

Самопроизвольное воспламенение пиротехнических составов может произойти из-за выхода из срока годности ВВ и последующем непредсказуемом его действии.

При плохих условиях хранения боеприпасов, т.е. условиях, где боеприпасы подвергались воздействию метео осадков, со временем повреждаются коррозией все металлические элементы не только взрывателя, но и всего выстрела в целом, и как итог- нарушение действия взрывателей и, соответственно, всего боеприпаса.

Причины, повышающие опасность выполнения работ по вывинчиванию взрывателей из длительно хранимых боеприпасов рассмотрим на примере взрывателя В-429, показанного на рисунке 2.

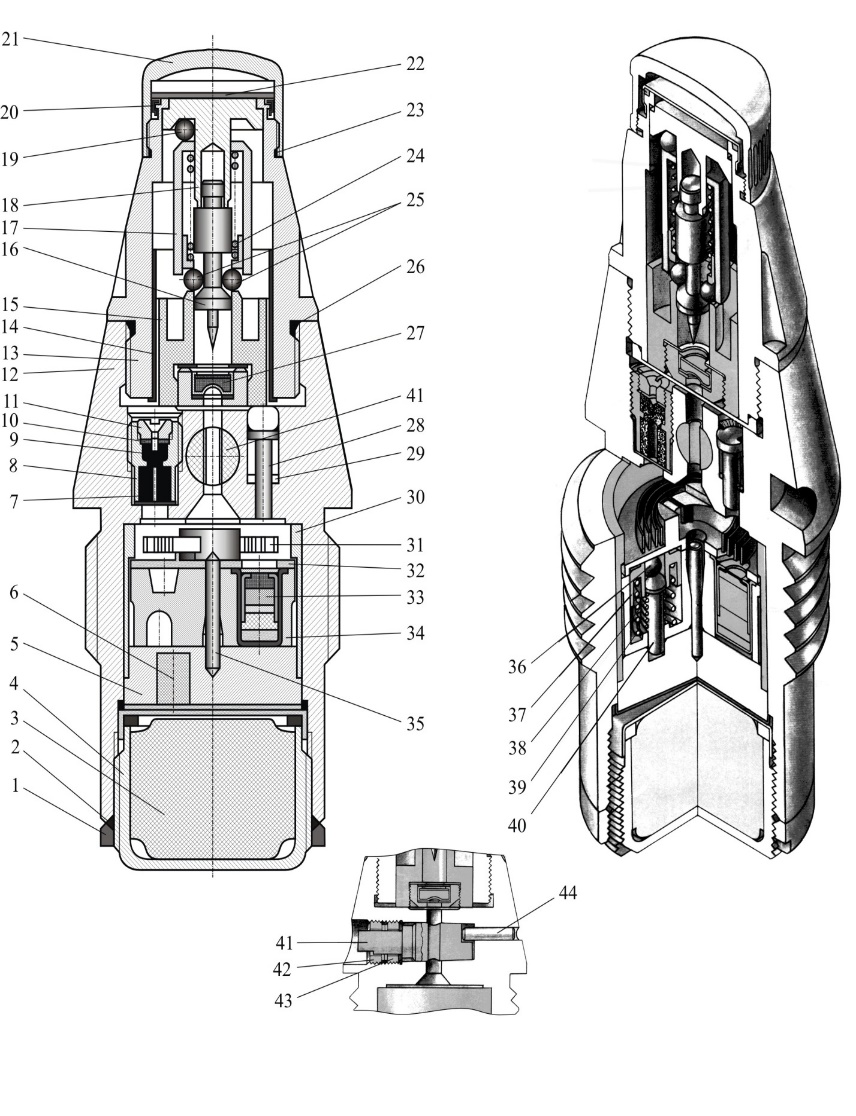

Рисунок 2- Взрыватель В-429:

1 – гайка; 2 – пластикатовое кольцо; 3 – детонатор; 4 – стакан детонатора; 5 – диафрагма; 6 – передаточный заряд; 7 – усилитель; 8 - втулка; 9 – замедлитель; 10 – воспламенительный состав; 11 – втулочка-регулятор; 12 – корпус; 13 – головная втулка; 14 – разрезной цилиндр; 15 – инерционный ударник; 16 – жало; 17 – оседающая гильза; 18 – стержень; 19 – верхний шарик; 20 – пластикатовое кольцо; 21 – предохранительный колпачок; 22 – мембрана; 23 – пластикатовое кольцо; 24 – пружина; 25 – стопорный шарик; 26 – пластикатовое кольцо; 27 – капсюль-воспламенитель; 28 – стопор; 29 – чека; 30 – рубашка; 31 – спиральная пружина; 32 – крышка; 33 – капсюль-детонатор; 34 – движок; 35 – ось; 36 – шарик; 37 – гильза; 38 – пружина; 39 – пружина; 40 – стопор; 41 – кран; 42 – контргайка; 43 - гайка; 44 – шпилька.

При образовании коррозии внутри взрывателя могут возникнуть следующие нарушения в работе, которые способны привести взрыватель в опасное для обычного обращения состояние с вытекающими из этого последствиями:

При поражении гильзы коррозией стопорные шарики могут выйти из зацепления с жалом и последнее при малейшем передвижении взрывателя может наколоть капсюль-воспламенитель.
При разрушении оседающей гильзы верхний шарик может скатится в полость головной втулки, затем при разрушенной гильзе шарик скатывается на гильзу, освобождая стопор, который позволит выйти движку в боевое положение.

Вывод

Таким образом, рассмотрены причины, повышающие опасность при проведении работ по вывинчиванию взрывателей из длительно хранимых боеприпасов, основными из которых являются:

–неправильная сборка;

– недостаточный учет климатических и эксплуатационных факторов;

– чувствительность к сотрясению при выстреле капсюля – воспламенителя (КВ) и капсюля детонатора (КД).

Эти причины зависят от условий эксплуатации и хранения, а также срока хранения.

3 Разработка эскизного проекта пункта неокончательного снаряжения боеприпасов

Боеприпасы в неокончательное снаряжение приводятся на постоянных или полевых пунктах работ.

3.1 Проект постоянного пункта приведения боеприпасов в неокончательное снаряжение

Рассмотрим проект постоянного пункта работ неокончательного снаряжения боеприпасов, организованного в ремонтном цехе (рисунок 3.2).

Рисунок 3.1 – План неокончательного снаряжения боеприпасов, оборудованного в ремонтном цехе

1- секция рольганга, 2-стол технологический, 3 - бронекабина стальная, 4 - стол с зажимным устройством (тиски Сегаля), 5-ключ штурвальный, 6-стол технологический с ПЗМК, 7 – КЦЖС

На рисунке 2.5 представлен вариант пункта, в котором при сохранении существующего оборудования, смонтирована кабина, внутренние размеры которой должны быть не менее 2x3,5 метра, а высота стен кабины — не менее 1,65 метров. Стены кабины изготавливаются из надежно скрепленных между собой бронированных листов, укрепленных в бетонном фундаменте. При этом толщина броневых листов должна быть:

в кабинах для работ со снарядами (минами) калибров 107 - 160 мм - не менее 30 мм;
в кабинах для работ со снарядами (минами) калибра 203 мм - не менее 40 -5 0 мм.

В этом случае выстрелы в таре с места разгрузки подаются в цех по цепному конвейеру КЦЖС-5 или роликовому транспортеру ТР-6.

Тара с выстрелами открывается, извлекаются детали крепления выстрела в таре. Выстрел извлекается из тары, укладывается в технологический стол, осматривается на безопасность и подается на цепной однобалочный конвейер. Выстрел из цепного однобалочного конвейера подаются на стол с зажимным устройством, где закрепляется и на взрыватель надевается ключ.

Вывинчивание взрывателя осуществляется из-за экранирующей стены кабины через штурвальный ключ. Основной заряд из мин выпрессовывается на станке ПЗМК, установленного в кабине.

Из кабины выстрел цепным однобалочным конвейером подается на технологический стол, где в резьбовое отверстие под взрыватель ввинчивается холостая пробка.

Тара подается по замкнутому роликовому транспортеру ТР-6 и после упаковывания в нее выстрелов подается цепным конвейером КЦЖС-5 в места складирования или погрузки на транспорте.

Вывинченные взрыватели укладываются в металлические коробки, снабженные штатной деревянной арматурой. Если нет деревянной арматуры и ее нельзя изготовить, то каждый из взрывателей завертывается в парафинированную бумагу и в таком виде укладывается в металлические коробки ровными горизонтальными рядами до полной вместимости. Свободные места внутри коробки заполняются обрезками сухой бумаги. В каждой коробке должно быть одинаковое количество взрывателей. Последняя коробка в каждой партии взрывателей может быть неполной.

Коробка закрывается крышкой и обвязывается шпагатом накрест, так, чтобы надежно предохранить крышку от смещения. Металлические коробки с взрывателями укладываются в штатную деревянную тару, которая должна быть сухой, прочной и чистой. При этом коробки должны содержать только одну марку взрывателей. Для упаковывания каждой партии взрывателей разрешается использовать только однотипную тару. Если нет штатной тары, то взрыватели разрешается упаковывать в приспособленные ящики, при этом масса ящика с взрывателями не должна превышать 50 кг, высота ящика должна быть не более 250 мм, длина не более 600 мм. Чтобы коробки с взрывателями не перемещались, свободные места в таре заполняются отходами чистой бумаги, картоном или сухими деревянными вкладышами.

3.2 Проект полевого пункта приведения боеприпасов в неокончательное снаряжение

Для работ с повышенной опасностью, производимых вне цеха, разрешается строить деревянные кабины (в сруб) с засыпкой стен песком (рисунок 3.2).

Рисунок 3.2 - План полевого пункта неокончательного снаряжения боеприпасов

1 - КЦЖС-5, 2 - секция рольганга ТР-6, 3 - стол с зажимным приспособлением, 4 - штурвальное приспособление, 5 - латок наклонный с приемным столом, 6 - стол с ПЗМК, 7 - стол технологический.

Деревянная кабина строится на специально подготовленной площадке. В фундамент устанавливаются опоры из метала любого профиля, труб, бревен. Между опорами засыпается песок. Толщина засыпной части стен этих кабин (при высоте кабин не менее 2,0 м) принимается:

152 — 203 мм калибра - 200 см;
более 203 мм калибра - 250 см (при высоте кабины не менее 2,5 м).

Во всех случаях кабины обязаны обеспечивать надежную защиту работающего при взрыве снаряда. Выстрелы в таре на пункт подаются по транспортерам, автомобильным или железнодорожным транспортом. В качестве транспортерных средств могут быть использованы конвейеры КЦЖС-5 или роликовые транспортеры ТР-6 с места разгрузки выстрела в таре по цепному конвейеру или роликовому транспортеру подаются к кабине.

Тара с выстрелом открывается, извлекаются детали крепления выстрела в таре. Выстрел извлекается из тары и осматривается на безопасность в обращении. Выявленные опасные в обращении выстрелы немедленно удаляются на площадку хранения для боеприпасов, опасных в обращении или транспортировки, расположенную не ближе 200 метров от штабелей с боеприпасами. Выстрел по наклонному лотку подаётся в кабину, затем подается на стол, оборудованный зажимным устройством или тисками Сегаля, закрепляются в зажим. На взрыватель надевается ключ. Вывинчивание взрывателя осуществляется из-за стены кабины через штурвальный ключ. Входить в кабину разрешается только после окончания вывинчивания взрывателя.

Если в неокончательное снаряжение приводятся мины, то после вывинчивания взрывателя, мина подается на стол ПЗНК, где из нее извлекаются основные заряды.

После вывинчивания взрывателя, выстрел извлекается из зажимов и по наклонному лотку подается на технологический стол. В резьбовое отверстие под взрыватель ввинчивается холостая пробка, затем выстрел укладывается в тару и упаковывается. На таре закрашивается маркировка о приведении выстрела в неокончательное снаряжение.

По цепному конвейеру или роликовому транспортеру выстрелы в таре подаются в место складирования или погрузки на автомобильный и железнодорожный транспорт.

При необходимости, кабина может быть оборудована 2 штурвальными ключами или рядом строится еще одна кабина на расстоянии не менее 2-х метров.

Вывод

Предложены два эскизных проекта пункта неокончательного снаряжения боеприпасов:

Постоянный пункт приведения боеприпасов в неокончательное снаряжение.
Полевой пункт приведения боеприпасов в неокончательное снаряжение.

Рассмотрены особенности проведения работ на пунктах неокончательного снаряжения боеприпасов, места их размещения, конструкции , материалы для изготовления и оборудование, применяемое при проведении работ.

4 Расчет фугасного действия 122-203 мм снарядов, необходимого для проведения последующих вычислений прочностных характеристик пункта неокончательного снаряжения

4.1 Общая характеристика фугасного действия

Под фугасным понимают такое действие, при котором поражение цели осуществляется продуктами взрыва разрывного заряда и ударной волной.

При взрыве разрывного заряда ВВ его потенциальная энергия превращается в кинетическую энергию образующихся сильно нагретых газов. Газообразные продукты взрыва благодаря большой скорости взрывчатого превращения в первый момент практически занимают объем самого заряда и находятся в сильно сжатом состоянии. Давление в точке взрыва штатных ВВ достигает 4,5·10 Па (450 000 кгс/см2). Расширяясь, продукты взрыва резко ударяют по окружающей среде.

4.2 Фугасное действие в твердых средах

Грунты по сравнению с воздухом, водой и другими однородными средами являются более многообразными (гранит, песок, торфяник, известняк и т. д.). Соответственно, у них различные значения плотности, прочности, упругости, водонасыщености и пластичности. В частности, такая характеристика, как скорость распространения звука, во многом определяющая свойства грунта по отношению к действию взрывчатой нагрузки, лежит в диапазоне от 100 (торфяник) до 2000 м/с (известняк). Процессы в грунте, происходящие при взрыве (расширение продуктов детонации и распространение ударной волны), существенно отличаются от процессов, происходящих в воздухе или воде.

Основной причиной этого является пористость большинства грунтов. При сжатии пористого грунта, во-первых, происходит его уплотнение за счет сближения частиц и ликвидации пористости (примерно на 30–40 % его начальной плотности).

Во-вторых, грунт, как любая твердая среда, обладает остаточной деформацией, приводящей к тому, что после снятия нагрузки плотность грунта остается такой, как и в момент сжатия, а пришедшие в движение под действием продуктов взрыва частицы грунта не возвращаются в свое исходное положение,

В-третьих, при взрыве в грунте значительная часть энергии взрыва расходуется на необратимые потери, связанные с преодолением сил внутреннего сцепления и разрушением частиц грунта.

Из-за многообразия видов грунтов и их свойств в настоящее время нет общего уравнения состояния грунта при описании процесса взрыва в грунте. При оценке разрушающего действия в грунте пользуются экспериментальными исследованиями. Как поражающий фактор, фугасное действие в твердых средах имеет наибольшее практическое значение. Поэтому для его оценки необходимо иметь инженерные формулы расчета основных параметров воронки выброса грунта. Основными параметрами оценки действия фугасных снарядов являются оптимальная глубина и максимальный объем воронки, для которых ниже даны конечные выражения. Для конкретного вида боеприпасов (калибр, количество ВВ) существует своя оптимальная глубина, определяемая по выражению (4.1), на которой при взрыве боеприпаса количество выброшенного грунта будет максимальным:

, (4.1)

где Д – скорость детонации;

– коэффициент наполнения;

– плотность грунта и ВВ;

– масса ВВ.

Если взрыв произошел не на очень большой глубине, то частицы среды выбрасываются в сторону наименьшего сопротивления и образуется воронка выброса, имеющая форму расширяющегося конуса. Часть грунта, выброшенного взрывом, падает назад в воронку. Кроме того, происходит его осыпание за счет разрушения краев воронки. В результате видимая воронка меньше воронки, непосредственно образованной взрывом до ее частичной засыпки. В практике инженерных расчетов воронку принимают за правильный усеченный круговой конус (рисунок 1).

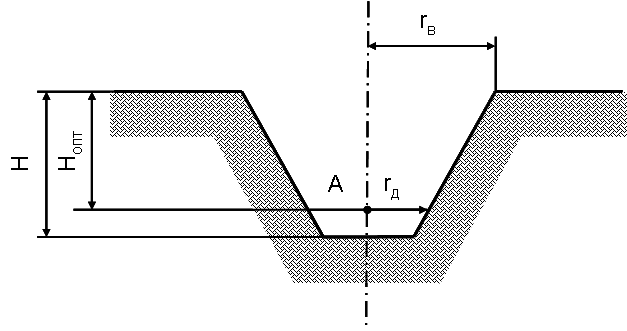

Рисунок 4.1 - Схема воронки выброса и ее характерные размеры

Для такой воронки максимальный объем с учетом подрыва на оптимальной глубине (точка А), определяемой формулой (3.2), запишется в виде:

. (4.2)

Где: – геометрическая функция, которая рассчитывается по формуле:

; (4.3)

Д – скорость детонации;

– плотность грунта и ВВ;

– масса ВВ;

– коэффициент наполнения, который рассчитывается по формуле:

Где: – масса ВВ;

– масса снаряда.

Проанализируем выражение (4.1):

Максимальный объем воронки Wмакс, а значит, и максимальное фугасное действие, определяется в основном двумя критериями:

а) количеством и качеством ВВ :

чем больше , тем больше W макс,

чем больше Д, тем больше W макс,

чем больше , тем меньше и тем больше Wмакс,

чем больше , тем меньше и тем больше Wмакс;

б) плотностью грунта () : чем больше , тем меньше Wмакс.

Исходя из того, что фугасное действие в основном зависит от
количества и качества ВВ, то, естественно, фугасные снаряды целесообразно иметь у орудий крупных калибров.

Менее эффективно будет фугасное действие у орудий средних калибров, и совсем нецелесообразно иметь фугасные снаряды в орудиях малого калибра.

4.3 Оценка могущества фугасного действия снарядов

Могущество фугасного действия снарядов по грунту зависит не только от их конструкции, но и от времени срабатывания взрывателя, угла встречи, скорости встречи и других факторов, определяющих глубину проникания снаряда в грунт. Для оценки могущества фугасного действия снарядов в твердых средах большое значение имеет правильный выбор критериев. Издавна в качестве критерия используется объем воронки. Последняя вследствие неоднородности грунта, несимметричности снаряда и разрывного заряда имеет неправильную форму.

В полигонной практике воронку принимают за усеченный конус с большим основанием, сливающимся с поверхностью грунта. При этом воронку расчищают от разрыхленного взрывом грунта, измеряют ее глубину и восемь радиусов, равномерно расположенных по глубине (рисунок 2).

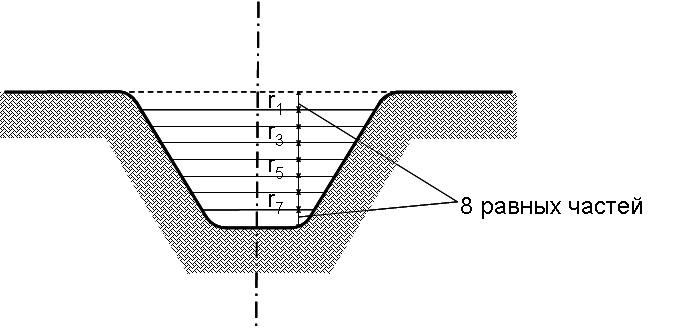

Рисунок 4.2 - Схема разбивки воронки на радиусы

Объем воронки является удобным критерием для сравнительной оценки конструкции различных снарядов по могуществу их действия. Однако он непригоден при расчете расхода снарядов для поражения типовых целей, например, укрытой в траншеях живой силы. В последнем случае критерием оценки могущества фугасного действия может служить приведенная площадь разрушения траншей (Sтр).

Под приведенной площадью разрушения траншей понимается такая условная площадь, в пределах которой вероятность разрушения траншей с завалом на половину глубины равна единице или, что то же самое, равна единице вероятность поражения живой силы, находящейся в траншеях. Приближенно приведенную площадь разрушения траншей можно вычислить по формуле:

, (4.4)

где – среднее значение радиуса воронки, которое рассчитывается по формуле:

; (4.5)

– эквивалентная масса разрывного заряда ВВ, учитывающая потерю энергии ВВ, идущей на разрушение корпуса снаряда и метание осколков, которая определяется исходя из условия (4.6):

(4.6)

K1 – коэффициент, характеризующий свойства среды и энергетические характеристики разрывного заряда ВВ (таблица 3);

H – глубина воронки, образуемой при подрыве боеприпаса, определяемая по формуле (4.7):

; (4.7)

К2 – коэффициент, характеризующий податливость грунта (0,6 – рыхлый грунт, 0,5 – сырой песок, 0,45 – глина);

f – коэффициент эквивалента тротила, который определяется по выражению (4.8):

; (4.8)

– удельная теплота взрыва тротила и ВВ, используемого в качестве разрывного заряда в снаряде.

Таблица 4.3 - Значения коэффициента K1

Тип грунта

Грунт средней плотности

Глина

Известняк

Кирпичная кладка

Железобетон

0,7–0,8

1,2

1,5

4,0

8,0

4.4 Исходные данные для произведения расчетов

Для данного и последующих расчетов потребуются следующие данные:

-скорость детонации А-IX-2 Д=7800м/с;

-плотность А-IX-2 = 1720кг/ м3 [6];

-плотность грунта(глины) = 1070 кг/ м3 [8];

-удельная теплота взрыва А-IX-2 =1650 ккал/кг[7];

-удельная теплота взрыва тротила =1010 ккал/кг[7];

-коэффициент эквивалента тротила, определяемый по формуле(4.8), он будет равен: ==1,63.

4.5 Расчёт фугасного действия 122-мм снаряда ОФ24

Оценку фугасного действия 122-мм снаряда проведем по расчету объема воронки при взрыве данного боеприпаса в грунте (глине) по методике, приведенной в [9].

122-мм снаряд ОФ24 имеет следующие основные характеристики: =3,97кг;

=21,76 кг.

Расчет объёма воронки проводится по формуле (4.2):

В ней неизвестны следующие значения: , , .

Коэффициент наполнения рассчитывается по выражению:

=== 0,182.

Согласно (4.6) будет равно:

= 3,97(1,9*0,182+0,3) =2,58 кг.

Расчет проведем по выражению:

где .

Значения возьмём из таблицы 4.3 , К2 – коэффициент, характеризующий податливость грунта (0,6 – рыхлый грунт, 0,5 – сырой песок, 0,45 – глина), а высота определяется по формуле(4.7):.

Значит, =0,73 м.

Следовательно, можно найти , он будет равен:

=0,84 м.

Известно, что =; ; [9], а также =0,84 м, тогда соответственно будет равен: 0,084;0,168;0,28, тогда при учете (4.3) будет равно:

При =0,084, =1,16;

При =0,168, =1,32;

При =0,28, =1,52.

Таким образом определены все величины для расчета объема воронки 122-мм снаряда ОФ24.

При =1,16 объем воронки будет равен:

;

При =1,32 объем воронки будет равен:

;

При =1,52 объем воронки будет равен:

4.6 Расчёт фугасного действия 152-мм снаряда ОФ25

152-мм снаряд ОФ25 имеет следующие основные характеристики: 6,44 кг;

=43,56 кг.

Расчет объёма воронки проводится по формуле (4.2):

В ней неизвестны следующие значения: , , .

Коэффициент наполнения рассчитывается по выражению:

=== 0,148.

Согласно (4.6) будет равно:

= 6,44(1,9*0,148+0,3) = 3,76 кг.

Расчет проведем по выражению:

где ,

Значения возьмём из таблицы 4.3, К2 – коэффициент, характеризующий податливость грунта (0,6 – рыхлый грунт, 0,5 – сырой песок, 0,45 – глина), а высота определяется по формуле(4.7):.

Значит, =0,82 м.

Следовательно, можно найти , он будет равен:

=0,95 м.

Известно, что = ; ;[9],а также =0,95 м, тогда соответственно будет равен: 0,095;0,19;0,316 ,тогда при учете (4.3) будет равно:

При =0,084, =1,16;

При =0,168, = 1,32;

При =0,28, =1,52.

Таким образом определены все величины для расчета объема воронки 152-мм снаряда ОФ25.

При =1,16 объем воронки будет равен:

;

При =1,32 объем воронки будет равен:

;

При =1,52 объем воронки будет равен:

4.7 Расчёт фугасного действия 203-мм снаряда ОФ43

Оценку фугасного действия 203-мм снаряда проведем по расчету объема воронки при взрыве данного боеприпаса в грунте (глине) по методике, приведенной в [9].

203-мм снаряда ОФ43 имеет следующие основные характеристики: =17,82кг; =110 кг.

Расчет объёма воронки проводится по формуле (4.2):

В ней неизвестны следующие значения: , , .

Коэффициент наполнения рассчитывается по выражению:

=== 0,162.

Согласно (4.6) будет равно:

= 17,82(1,9*0,162+0,3) = 10,89 кг.

Расчет проведем по выражению:

где .

Значит, =1,17 м.

Следовательно можем найти , он будет равен:

=1,36 м.

Известно, что =; ; [9], а также =1,36 м, тогда соответственно будет равен: 0,136;0,272;0,453 ,тогда при учете (4.3) будет равно:

При =0,084, =1,16;

При =0,168, =1,32;

При = 0,28, =1,52.

Таким образом определены все величины для расчета объема воронки 203-мм снаряда ОФ43.

При =1,16 объем воронки будет равен:

;

При =1,32 объем воронки будет равен:

;

При =1,52 объем воронки будет равен:

Вывод

Могущество фугасного действия характеризуется объёмом воронки, образовавшейся при подрыве снаряда в твердой среде, в данном случае в глине. Результаты расчета показывают, что чем больше калибр, тем больше объём воронки. Отмечено, что в расчетах для 122-мм ОФ24 и 152-мм ОФ25 снарядов имеются незначительные отличия (1-1,5 м3), а для 203-мм ОФ43 снаряда данные расчета значительно отличается от двух предыдущих снарядов, эти отличия приблизительно в 2-3 раза больше, чем у 152-мм ОФ25 и 122-мм ОФ24 боеприпасов. Из этого следует, что могущество фугасного действия зависит от калибра орудия, а именно от количества взрывчатого вещества: чем его больше, тем больше фугасное действие.

5 Разработка требований к пункту неокончательного снаряжения боеприпасов, правил техники безопасности при работе на нем и обязанностей руководителя работ

5.1 Требования к пункту неокончательного снаряжения боеприпасов

К пункту приведения боеприпасов в неокончательное снаряжение предъявляются следующие требования:

1. Приведение боеприпасов в неокончательное снаряжение должно осуществляется на специально подготовленных пунктах работ, расположенных не ближе 40 метров от хранилищ и штабелей с боеприпасами;

2. Все пункты работ оборудуются кабинами для вывинчивания головных взрывателей из выстрелов и извлечения основных зарядов из мин;

3. Кабинки строятся из бронированных стальных листов, железобетона или дерева с засыпкой стен песком;

4. Деревянные кабины строятся на специально подготовленной площадке;

5. Подача выстрелов в таре на пункт должно осуществляться транспортёром, автомобильным или железнодорожным транспортом. В качестве транспортерных средств могут быть использованы конвейеры КЦЖС-5 или роликовые транспортеры ТР-6, высотой не более 0,8 метра. Уклон рольганга более 15С не допускается.

6. Рабочее место для извлечения основных (воспламенительных) зарядов из мин на пункте полевого типа не изолируется от других рабочих мест, а на постоянных пунктах изолируется от других рабочих мест несгораемыми щитами;

7. Площадки для хранения неокончательно снаряженных боеприпасов, как правило, не создаются, так как боеприпасы подаются на неокончательное снаряжение непосредственно из хранилищ (площадок открытого хранения), вагонов и возвращается в них;

8. В производственных помещениях на каждые 100 м2 пола должно быть не менее 2-х дверей, открывающихся наружу или в коридор. Расстояние от любого рабочего места до дверей не должно превышать 30 метров. При выполнении опасных работ должны быть вывешены соответствующие инструкции;

9. Передвижные электростанции и агрегаты питания, используемые на полевых пунктах, располагаются на расстоянии не менее 25 метров от пункта работ, хранилищ и штабелей боеприпасов. Энергия от электростанций и агрегатов питания к элементам пункта работ подается по переносному кабелю в резиновой оболочке, проложенному в металлических трубах или подвешенному на опорах на высоте, обеспечивающей свободный проход людей, а в необходимых местах - проезд транспорта. Управление элементами пункта и рубильник для отключения освещения должны быть в специальном распределительном шкафу, установленном не ближе чем в 5 метрах от пункта работ.

В случае необходимости на постоянных и полевых пунктах вне основного потока, должны быть отведены рабочие места для мелкого ремонта тары из расчета 1,5 метра длины стола на каждого работающего.

Кроме того, каждый пункт приведения боеприпасов в неокончательное снаряжение оборудуется:

-запасами воды;

-пожарной сигнализацией;

-телефонной связью;

-пожарными щитами.

Запасы воды определяются одним пожарным водоемом ёмкостью 50 - 100 м3 воды на два объекта. На технической территории пожарные водоёмы размещаются не ближе 50 метров и не далее 200 метров до объекта.

Обеспечение водой каждого объекта с боеприпасами должно быть предусмотрено не менее чем от 2-х водоёмов одновременно.

Перед водоёмами устраивают площадки, соединённые с дорогой и рассчитанные на размещение 2-х пожарных автомобилей.

Длина площадки - 9-10 метров, ширина - 6-7 метров. Расстояние от гидранта до проезжей части должно быть не более 2,5 метра.

Места расположения водоемов и гидрантов на технической территории обозначаются, как показано на рисунке 5.1:

Рисунок 5.1 - Обозначение водоемов и гидрантов

Пожарная сигнализация представляется пожарными извещателями, остановленными по норме: 1 пожарный извещатель на каждые два хранилища (площадки, навеса) с расстоянием от извещателя до объекта не более 150 метров и один извещатель на каждый цех и котельную.Линии пожарной сигнализации, как правило, кабельные (подземные или воздушные). Воздушные линии пожарной сигнализации прокладываются на расстоянии не менее 10 метров от зданий с боеприпасами.

Линии сигнализации, проложенные к зданиям, имеющим молниезащиту первой категории, должны быть кабельными на всем протяжении, начиная от пожарного коммутатора.

Наружные извещатели устанавливаются вдоль дорог, в цехах их количество зависит от размеров цеха. Места установки извещателей на технической территории обозначаются, как показано на рисунке 5.2:

Рисунок 5.2 - обозначение расположения извещателей

Телефонная связь обеспечивается телефонными аппаратами из расчета 1 аппарат на 4 - 6 хранилищ (площадок, навеса).

Телефонные аппараты устанавливаются в закрытых ящиках на опорах линий или специальных опорах, находящихся на расстоянии не менее 10 метров от хранилищ с боеприпасами. Корпуса телефонных аппаратов, предохранители и металлические ящики для установки телефонных аппаратов заземляются, при этом сопротивление заземляющего устройства должно быть не более 50 Ом. В место телефонных аппаратов на технической территории допускается установка штепсельных розеток для подключения телефонных трубок.

Вся техническая территория оборудуется системой показателей места нахождения водоемов, извещателей, телефонов. Пожарными щитами оборудуется каждый объект с боеприпасами. Щит размещается в 10 - 15 метрах от объекта. Щит размером 1700x1500 миллиметров, имеющий дверцы из металлической сетки, укомплектовывается:

-огнетушителем (пенным) - 2 шт.;

-ведром — 2 шт.;

-лопатой — 2 шт.;

-топором — 2 шт.;

-ломом —2 шт.;

-багром — 1 шт.;

-захлестом (метлой) — 2 шт.;

-лестницей — 1 шт.;

-ящиком с песком (емкостью не менее 0,5 м) — 1 шт.;

-бочка с водой (емкостью не менее 200 л) — 2 шт.;

-рельсом, гильзой - для подачи сигнала о пожаре;

-описью указанного инвентаря.

Кроме того, каждый пункт неокончательного снаряжения боеприпасов оборудуется молниезащитой. При выполнении работ по неокончательному снаряжению боеприпасов весь личный состав должен находиться за пределами цеха на безопасном расстоянии.

5.2 Техника безопасности при проведении неокончательного снаряжения боеприпасов и обязанности руководителя работ

При проведении неокончательного снаряжения боеприпасов руководители работ и рабочие (военнослужащие) обязаны строго выполнять следующие требования техники безопасности:

1. Запрещается волочить, кантовать тару с выстрелами;

2. Транспортировать ее крышкой вниз;

3. Запрещается ронять, ударять снаряды друг о друга;

4. Не ударять по взрывателям и средствам воспламенения;

5. Не допускать использования инструмента, не предназначенного для выполнения данных технологических операций;

6. Затаренные неокончательно снаряженные боеприпасы немедленно убирать с пункта работ и укладывать в хранилища, штабеля и вагоны;

7. На каждом рабочем месте иметь не более одного выстрела (снаряда, мины) и не более одной сборки с взрывателями, основными (воспламенительными) зарядами;

8. Не переносить растаренные, основные (воспламенительные) заряды, вне специальных деревянных или пластмассовых сборок (масса одной сборки с изделиями не должна превышать 15 кг);

9. Применяемая деревянная технологическая оснастка (столы, сборки и т.д.) не должна иметь выступающих гвоздей, шурупов и болтов на поверхностях, соприкасающихся с боеприпасами;

10. Запрещается загромождать проходы и подъезды тарой или ящиками с боеприпасами;

перед вывинчиванием взрывателей, подается команда: «Покинуть всем помещение», после чего производится операция.

Руководителями работ по неокончательному снаряжению боеприпасов назначаются офицеры (прапорщики, сержанты), а также техники, мастера и заведующие хранилищами, хорошо знающие устройство боеприпасов и правила обращения с ними.

Мастера, техники и заведующие хранилищами назначаются руководителями работ только при развертывании значительного количества пунктов приведения боеприпасов в неокончательное снаряжение и отсутствии руководителей из числа военнослужащих.

5.3 Обязанности руководителя работ при работе на пункте неокончательного снаряжения боеприпасов

Перед началом работ руководитель обязан:

1. Получить сведения у начальника отдела хранения арсенала (базы, склада) или начальника службы ракетно-артиллерийского вооружения части о наименовании производственных данных и количестве боеприпасов, подлежащих неокончательному снаряжению, а также о марке и производственных данных взрывателей, основных (воспламенительных) зарядах, которые должны быть извлечены в ходе неокончательного снаряжения;

2. Обеспечить подготовку оборудования, инструментов и приспособлений и лично убедиться в их полной исправности;

3. Подготовить необходимые материалы и убедиться в качественном их состоянии;

4. Распределить рабочих (военнослужащих) по операциям;

5. Проинструктировать каждого рабочего (военнослужащего) о приёмах выполнения технологических операций, правилах обращения с боеприпасами и требованиях техники безопасности, а также проверить, как личный состав усвоил свои обязанности, и заполнить журнал инструктажа по технике безопасности с обязательной росписью каждого инструктируемого;

6. Перед началом работ руководитель работ обязан проверить внешним осмотром наличие заземлителя на станках и оборудовании и надежность крепления его к заземляющему контуру;

7. Проверить наличие состояния средств пожаротушения, составить пожарный расчет пункта и проинструктировать его;

8. Перед началом работ необходимо снять заряд статического электричества с рук работающего, путем прикосновения к оголенной части заземленного контура цеха или к заземляющему металлическому покрытию технологического стола, доложить по команде о готовности пункта к выполнению работ.

Во время работ руководитель обязан:

1. Безотлучно находится на пункте;

2. Следить за бесперебойной работой пункта;

3. Контролировать качество выполнения работ и соблюдение требований Руководства по неокончательному снаряжению боеприпасов;

4. Следить за соблюдением правил техники безопасности, при любых условиях, не зависимо от срочности работ. Недостаток материальных средств, рабочей силы и другие причины не могут являться основанием для нарушения правил техники безопасности.

На пункте неокончательного снаряжения боеприпасов в рабочей папке руководителя работ должна быть следующая документация:

1. Ведомость разделки (сборки, комплектации) боеприпасов (ф.203) - для постоянных и полевых пунктах работ на арсеналах, базах и складах I центрального подчинения.

2. Схема развертывания пункта с указанием рабочих мест по операциям.

3. Инструкция по организации работ на пункте неокончательного I снаряжения боеприпасов.

4. Список рабочих (военнослужащих), закрепленных за данным пунктом, с указанием их фамилий и инициалов (только для арсеналов, баз и складов центрального подчинения).

5. Расчет распределения личного состава на пункте работ по операциям.

6. Инструкции на наиболее опасные и ответственные операции, определяющие правила выполнения операций и требования техники безопасности.

7. Журнал по технике безопасности или контрольные листы инструктажа.

8. Опись оборудования, инструмента, инвентаря и материалов пункта

работ.

9. Накладные на получение производственных материалов (из расчета обеспечения работы на первые сутки).

10. Трафарет для нанесения маркировки о неокончательном снаряжении боеприпасов (на первые сутки).

Вывод

Рассмотрены и разработаны:

Требования к пункту неокончательного снаряжения боеприпасов, основными из них являются: приведение боеприпасов в неокончательное снаряжение должно осуществляется на специально подготовленных пунктах работ, расположенных не ближе 40 метров от хранилищ и штабелей с боеприпасами; рабочее место для извлечения основных (воспламенительных) зарядов из мин на пункте полевого типа не изолируется от других рабочих мест, а на постоянных пунктах изолируется от других рабочих мест несгораемыми щитами; в производственных помещениях на каждые 100 м2 пола должно быть не менее 2-х дверей, открывающихся наружу или в коридор. Расстояние от любого рабочего места до дверей не должно превышать 30 метров. При выполнении опасных работ должны быть вывешены соответствующие инструкции;
Правила техники безопасности при работе на нем, основными из них являются:

запрещается волочить, кантовать тару с выстрелами; транспортировать тару с выстрелами крышкой вниз; запрещается ронять, ударять снаряды друг о друга; не ударять по взрывателям и средствам воспламенения; запрещается загромождать проходы и подъезды тарой или ящиками с боеприпасами; перед вывинчиванием взрывателей, подается команда: «Покинуть всем помещение», после чего производится операция.

3. Обязанности руководителя работ, которые включают следующие основные пункты:

безотлучно находится на пункте; следить за бесперебойной работой пункта; контролировать качество выполнения работ и соблюдение требований «Руководства по неокончательному снаряжению боеприпасов».

ЗАКЛЮЧЕНИЕ

В курсовом проекте стояла задача спроектировать пункт неокончательного снаряжения боеприпасов. В первом приближении это выполнено на основании пункта окончательного снаряжения, который используется в Вооруженных Силах Республики Беларусь, в частности на артиллерийских арсеналах, базах и складах.

В результате проведенной работы на основании пункта окончательного снаряжения боеприпасов, а также технического обоснования, был спроектирован пункт неокончательного снаряжения боеприпасов полевого типа и пункт неокончательного снаряжения боеприпасов оборудованный в ремонтном цехе.

Данный пункт согласно спроектированной бронекабины на пункте, оборудованном в ремонтном цехе и деревянной кабины с засыпкой сцен песком на полевом пункте, позволяют производить неокончательное снаряжение боеприпасов, тем самым позволяют продлить срок служебной пригодности.

Достоинство взрывозащитной кабины с открытым объемом заключается в снижении бокового давления, ударной волны на оболочку кабины, ограничить сектор бокового разлета продуктов детонации и осколков заряда за счет поглощения энергии взрыва на разрушение внутренней оболочки, составляющей основу кабины, а также беспрепятственного удаления под направленным действием продуктов детонации основной части разрушенной массы оболочки, с кабины в противоположные стороны и таким образом защитить персонал от поражения ударной волной и осколками снаряда

Недостатком данных пунктов неокончательного снаряжения боеприпасов, является необходимость замены всего существующего станочного, транспортного оборудования, на более современное.

В дальнейшем целесообразно произвести расчеты прочности для обеспечения безопасности при подрыве боеприпаса наибольшего калибра и окончательно определить размеры данных пунктов неокончательного снаряжения боеприпасов.

СПИСОК ЛИТЕРАТУРЫ

1. Порядок организации текущей и итоговой аттестации в учреждении образования «Военная академия Республики Беларусь». Утв. пр. нач. УО «ВА РБ» 17.12.2013 № 1130

2. Правила безопасности при хранении, сборке и ремонте боеприпасов на артиллерийских арсеналах, базах и складах. Утв. МО РБ от 26.12.2002 № 56.

3. Козлов В. И. Основные причины нештатного действия боеприпасов и возможные способы их устранения. – Россия, МГТУ им. Н.Э. Баумана, 05.05. 2013.

4. Желудок И.С. Окончательное снаряжение боеприпасов. – Минск: ВА РБ, 2003

5. Посудевский А.А., Априщенков В.А. Инженерная графика. Правила оформления текстовых и графических документов курсовых и дипломных проектов (работ). – Минск: ВА РБ, 2012 г.

6. Марьин В.К., Зеленский Б.М. Пороха, твердые топлива и взрывчатые вещества. МО СССР, 1994.

7. К.Д. Алферов. Взрывчатые вещества. Ч 2, Инициирующие и бризантные взрывчатые вещества. – Пенза, ПВАИУ, 1965.

8. Раздел 4: Таблица «Плотность веществ, продуктов, жидкостей и газов при атмосферном давлении». http://www.dpva.info.

9. Аблов В.С., Орлов В.Г., Степанов П.П. Конструкция, теория и расчет снарядов и головных частей . – Пенза, ПВАУИ, 1979.

Разработка эскизного проекта пункта неокончательного снаряжения боеприпасов
