АВТОМАТИЧЕСКАЯ СИСТЕМА КОНТРОЛЯ И УЧЕТА ЭЛЕКТРОЭНЕРГИИ

Высокая стоимость энергоресурсов обусловила в последние годы кардинальное изменение отношения к организации энергоучета в промышленности и других энергоемких отраслях промышленности. Потребители начинают осознавать, что в их интересах необходимо рассчитываться с поставщиком энергоресурсов не по каким-то условным нормам, договорным величинам или устаревшим и неточным приборам, а на основе современного и высокоточного приборного учета. Под давлением рынка энергоресурсов потребители приходят к пониманию той простой истины, что первым шагом в экономии энергоресурсов и снижении финансовых потерь является точный учет. Современная цивилизованная торговля энергоресурсами основана на использовании автоматизированного приборного энергоучета, сводящего к минимуму участие человека на этапе измерения, сбора и обработки данных и обеспечивающего достоверный, точный, оперативный и гибкий, адаптируемый к различным тарифным системам учет, как со стороны поставщика энергоресурсов, так и со стороны потребителя. С этой целью, как поставщики, так и потребители создают на своих объектах автоматизированные системы контроля и учета энергоресурсов – АСКУЭ. При наличии современной АСКУЭ промышленное предприятие полностью контролирует весь свой процесс энергопотребления и имеет возможность по согласованию с поставщиками энергоресурсов гибко переходить к разным тарифным системам, минимизируя свои энергозатраты.

Сегодняшний день промышленных предприятий в области энергоучета связан с внедрением современных АСКУЭ.

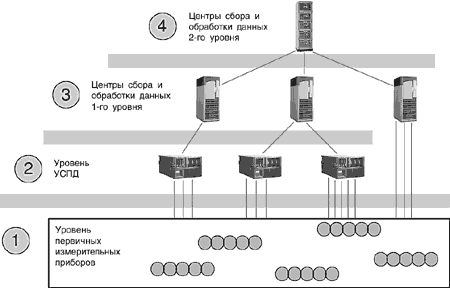

Решение проблем энергоучета на предприятии требует создания автоматизированных систем контроля и учета энергоресурсов (АСКУЭ), в структуре которых в общем случае можно выделить четыре уровня:

  • первый уровень – первичные измерительные приборы (ПИП) с телеметрическими или цифровыми выходами, осуществляющие непрерывно или с минимальным интервалом усреднения измерение параметров энергоучета потребителей (потребление электроэнергии, мощность, давление, температуру, количество энергоносителя, количество теплоты с энергоносителем) по точкам учета (фидер, труба и т.п.);
  • второй уровень – устройства сбора и подготовки данных (УСПД), специализированные измерительные системы или многофункциональные программируемые преобразователи со встроенным программным обеспечением энергоучета, осуществляющие в заданном цикле интервала усреднения круглосуточный сбор измерительных данных с территориально распределенных ПИП, накопление, обработку и передачу этих данных на верхние уровни;
  • третий уровень – персональный компьютер (ПК) или сервер центра сбора и обработки данных со специализированным программным обеспечением АСКУЭ, осуществляющий сбор информации с УСПД (или группы УСПД), итоговую обработку этой информации как по точкам учета, так и по их группам – по подразделениям и объектам предприятия, документирование и отображение данных учета в виде, удобном для анализа и принятия решений (управления) оперативным персоналом службы главного энергетика и руководством предприятия;
  • четвертый уровень – сервер центра сбора и обработки данных со специализированным программным обеспечением АСКУЭ, осуществляющий сбор информации с ПК и/или группы серверов центров сбора и обработки данных третьего уровня, дополнительное агрегирование и структурирование информации по группам объектов учета, документирование и отображение данных учета в виде, удобном для анализа и принятия решений персоналом службы главного энергетика и руководством территориально распределенных средних и крупных предприятий или энергосистем, ведение договоров на поставку энергоресурсов и формирование платежных документов для расчетов за энергоресурсы.

Все уровни АСКУЭ связаны между собой каналами связи. Для связи уровней ПИП и УСПД или центров сбора данных, как правило, используется прямое соединение по стандартным интерфейсам (типа RS-485, ИРПС и т.п.). УСПД с центрами сбора данных 3-го уровня, центры сбора данных 3-го и 4-го уровней могут быть соединены по выделенными, коммутируемыми каналам связи или по локальной сети.

КОММЕРЧЕСКИЕ И ТЕХНИЧЕСКИЕ АСКУЭ

По назначению АСКУЭ предприятия подразделяют на системы коммерческого и технического учета. Коммерческим или расчетным учетом называют учет поставки/потребления энергии предприятием для денежного расчета за нее (соответственно приборы для коммерческого учета называют коммерческими, или расчетными). Техническим, или контрольным учетом называют учет для контроля процесса поставки/потребления энергии внутри предприятия по его подразделениям и объектам (соответственно используются приборы технического учета). С развитием рыночных отношений, реструктуризацией предприятий, хозяйственным обособлением отдельных подразделений предприятий и появлением коммерчески самостоятельных, но связанных общей схемой энергоснабжения производств – субабонентов функции технического и расчетного учета совмещаются в рамках одной системы. Соответственно, АСКУЭ коммерческого и технического учета могут быть реализованы как раздельные системы или как единая система.

Два вида учета, коммерческий и технический, имеют свою специфику. Для коммерческого учета характерно наличие небольшого количества точек учета, по которым требуется установка приборов повышенной точности, а сами средства учета нижнего и среднего уровня АСКУЭ должны выбираться из государственного реестра измерительных средств. Кроме того, системы коммерческого учета в обязательном порядке пломбируются, что ограничивает возможности внесения в них каких-либо оперативных изменений со стороны персонала предприятия. Для технического учета характерно большое количество точек учета с разными задачами контроля энергоресурсов, по которым можно устанавливать в целях экономии средств приборы пониженной точности. Технический контроль допускает использование приборов, не занесенных в госреестр измерительных средств, однако, при этом могут возникнуть проблемы с выяснением причин небаланса данных по потреблению энергоресурсов от систем коммерческого и технического учета. Отсутствие пломбирования приборов энергосбытовой организацией позволяет службе главного энергетика предприятия оперативно вносить изменения в схему технического контроля энергоресурсов, в уставки первичных измерительных приборов в соответствии с текущими изменениями в схеме энергоснабжения предприятия и спецификой решаемых производственных задач.

ВАРИАНТЫ ОРГАНИЗАЦИИ И ПОСТРОЕНИЯ АСКУЭ

Варианты организации и построения АСКУЭ рассмотрим на примере систем учета электроэнергии.

1. Организация АСКУЭ с проведением опроса счетчиков через оптический порт.

Это наиболее простой вариант организации АСКУЭ. Счетчики не объединены между собой. Между счетчиками и центром сбора данных нет связи. Все счетчики опрашиваются последовательно при обходе счетчиков оператором. Опрос производится через оптический порт с помощью программы размещенной на переносном компьютере, которая формирует файл результатов опроса. На компьютере центра сбора данных необходимы программные модули, формирующие файл-задание на опрос и загружающие информацию в основную базу данных (БД). Синхронизация времени счетчиков происходит в процессе опроса со временем переносного компьютера. Синхронизация времени переносного компьютера со временем центра сбора данных производится в момент приема файлов заданий на опрос счетчиков. Для максимальной экономии средств на создание АСКУЭ в этом варианте роль центра сбора данных можно возложить на переносной компьютер. Недостатками данного способа организации АСКУЭ является большая трудоемкость сбора данных со счетчиков и невозможность использования в системе индукционных или электронных счетчиков с импульсным выходом.

2. Организация АСКУЭ с проведением опроса счетчиков переносным компьютером через преобразователь интерфейсов, мультиплексор или модем.

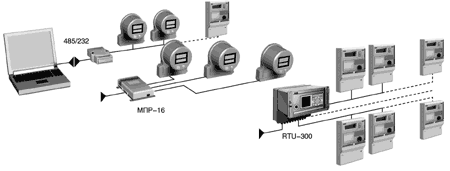

Счетчики, объединенные общей шиной RS-485, или по интерфейсу "токовая петля" на мультиплексор (типа МПР-16), или устройством сбора и подготовки данных (УСПД) могут располагаться в различных распределительных устройствах и опрашиваться один или несколько раз в месяц с помощью программы размещенной на переносном компьютере, которая формирует файл результатов опроса. Между счетчиками и центром сбора данных нет постоянной связи. УСПД выполняет роль коммуникационного сервера. На компьютере центра сбора данных необходимы программные модули, формирующие файл-задание на опрос и загружающие информацию в основную БД. Синхронизация времени счетчиков происходит в процессе опроса со временем переносного компьютера. Синхронизация времени переносного компьютера со временем центра сбора данных производится в момент приема файлов заданий на опрос счетчиков. Выделенный компьютер для центра сбора данных в этом варианте также может отсутствовать, его роль может выполнять переносной компьютер.

3. Организация АСКУЭ с проведением автоматического опроса счетчиков локальным центром сбора и обработки данных.

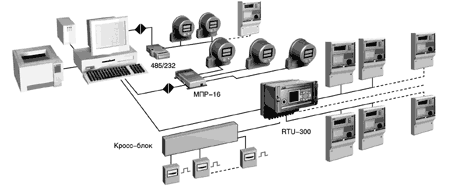

Счетчики постоянно связаны с центром сбора данных прямыми каналами связи и опрашиваются в соответствии с заданным расписанием опроса. Первичная информация со счетчиков записывается в БД. Синхронизация времени счетчиков происходит в процессе опроса со временем компьютера центра сбора данных. В качестве компьютера центра сбора данных используется локальная ПЭВМ. На ней же происходит обработка данных и ведение БД. В зависимости от количества пользователей, количества счетчиков и интервалов их профиля, квалификации пользователей, сложности математической обработки и т.д. локальная БД может функционировать либо под MS Access, либо под СУБД ORACLE8.X. Сбор данных в БД происходит периодически с заданными интервалами.

4. Организация многоуровневой АСКУЭ для территориально распределенного среднего и крупного предприятия или энергосистемы.

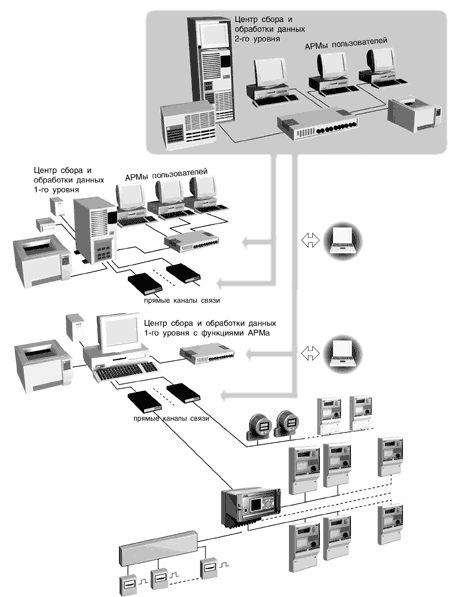

Основная часть счетчиков постоянно связана с центрами сбора данных первого уровня прямыми каналами связи и опрашивается в соответствии с заданным расписанием опроса, как в третьем способе организации АСКУЭ. Между некоторыми счетчиками и центром сбора данных первого уровня может не быть постоянной связи, они могут опрашиваться с помощью переносного компьютера, как во втором способе организации АСКУЭ. Первичная информация со счетчиков записывается в БД центров сбора данных первого уровня, на них же происходит обработка данных. В центрах сбора данных второго уровня осуществляется дополнительное агрегирование и структурирование информации, запись ее в БД центров сбора данных второго уровня.

Центры сбора данных, как правило, выполняют только функции сбора и обработки данных, АРМы пользователей подключаются к ним по локальной сети. При небольшом количестве счетчиков на объекте центр сбора данных первого уровня может выполнять функции АРМа.

Центры сбора данных 1-го уровня связаны с центрами сбора данных 2-го уровня каналами связи. Каналы связи могут быть выделенными, коммутируемыми, прямым соединением по локальной сети. Сервер сбора данных центра сбора данных 2-го уровня автоматически запрашивает необходимую информацию из БД центров сбора данных 1-го уровня в соответствии с установленным расписанием.

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ АСКУЭ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Смысл создания и использования АСКУЭ заключается в постоянной экономии энергоресурсов и финансов предприятия при минимальных начальных денежных затратах. Величина экономического эффекта от использования АСКУЭ достигает по предприятиям в среднем 15-30% от годового потребления энергоресурcов, а окупаемость затрат на создание АСКУЭ происходит за 2-3 квартала. На сегодняшний день АСКУЭ предприятия является тем необходимым механизмом, без которого невозможно решать проблемы цивилизованных расчетов за энергоресурсы с их поставщиками, непрерывной экономии энергоносителей и снижения доли энергозатрат в себестоимости продукции предприятия.

Постоянное удорожание энергоресурсов требует от промышленных предприятий разработки и внедрения комплекса мероприятий по энергосбережению, включающих жесткий контроль поставки/потребления всех видов энергоресурсов, ограничение и снижение их доли в себестоимости продукции. Современная АСКУЭ является измерительным инструментом, позволяющим экономически обоснованно разрабатывать, осуществлять комплекс мероприятий по энергосбережению, своевременно его корректировать, обеспечивая динамическую оптимизацию затрат на энергоресурсы в условиях изменяющейся экономической среды, таким образом АСКУЭ является основой системы энергосбережения промышленных предприятий. Первый и самый необходимый шаг в этом направлении, который надо сделать уже сегодня, - это внедрить автоматизированный учет энергоресурсов, позволяющий учитывать и контролировать параметры всех энергоносителей по всей структурной иерархии предприятия с доведением этого контроля до каждого рабочего места. Благодаря этому будут сведены к минимуму производственные и непроизводственные затраты на энергоресурсы, это позволит решать спорные вопросы между поставщиком и потребителем энергоресурсов не волевыми, директивными мерами, а объективно на основании объективного автоматизированного учета.
