Классификация экскаваторов

Министерство образования и науки Российской Федерации

Федеральное государственное автономное образовательное учреждение

высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Институт Природных ресурсов

Направление подготовки (специальность) Нефтегазовое дело

Кафедра Транспорта и хранения нефти и газа

РЕФЕРАТ

по дисциплине Машины и оборудование нефтегазовых объектов

(Название дисциплины)

на тему Классификация экскаваторов

(Название темы)

Выполнил студент гр.

(Номер группы) (Подпись) (Ф.И.О.)

Дата сдачи реферата преподавателю _____ _____________ 20__г.

Проверил

(Степень, звание, должность) (Ф.И.О.)

Дата проверки _____ __________ 20__г.

Оценка ___________

Подпись ___________

Томск 2014 г.


Оглавление

Введение 3

1. Классификация экскаваторов 4

2. Классификация одноковшовых экскаваторов 6

3. Классификация многоковшовых экскаваторов 15

4. Характеристики экскаваторов 17

5. Область применения 20

Заключение 22

Список литературы 23


Введение

Экскаватор (от лат. excavo – выдалбливать), землеройная машина, оборудованная навесным рабочим органом – ковшом, осуществляющим резание грунта одновременно с его наполнением, главным образом, для разработки мягких горных пород в массиве или скальных в раздробленном состоянии. Благодаря высокой производительности при разработке грунтов различных категорий наибольшее распространение получили одноковшовые экскаваторы.


  1. Классификация экскаваторов

Экскаваторы разделяют на несколько групп по назначению и мощности. Если машина производит все операции в определенном порядке, повторяя их через некоторые промежутки времени, она относится к машинам прерывного (цикличного) действия, если производит все операции одновременно – машиной непрерывного действия. К экскаваторам прерывного действия относятся одноковшовые, а к экскаваторам непрерывного действия – многоковшовые, скребковые и фрезерные.

Одноковшовые и многоковшовые экскаваторы бывают сухопутные и плавучие. Сухопутные экскаваторы имеют гусеничное, пневмоколесное, рельсовое и шагающее ходовое устройство.

Все механизмы экскаватора приводятся в движение дизелями, карбюраторными, паровыми или электрическими двигателями. Наиболее экономичными являются дизельные и электрические двигатели. Выбор двигателя определяется условиями, в которых будет работать экскаватор. Так, на экскаваторах, работающих в карьере, выгодно применять электродвигатели, так как электричество – наиболее дешевый вид энергии, а при работе на строительстве дорог, где машину часто перевозят с места на место, целесообразно использовать дизельные двигатели.

Если все механизмы экскаватора приводятся в движение от одного двигателя, такой привод называют одномоторным. Если в экскаваторе каждый механизм (или группа механизмов) приводится в движение отдельным двигателем, такой привод называется многомоторным.

С целью передачи движения от двигателя к рабочим механизмам используют следующие виды приводов:

– механический, когда движение передается с помощью валов, шестерен, червячных пар, цепных передач;

– гидравлический объемный, где роль привода выполняют гидронасос, маслопроводы и гидромоторы (или гидроцилиндры); в маслопроводах циркулирует жидкость, передающая энергию от насосов к гидромоторам (или гидроцилиндрам), приводящим рабочие механизмы в движение;

– гидромеханический, в котором для передачи энергии используют гидротрансформатор в сочетании с механической трансмиссией;

– электрический, применяемый на экскаваторах с многомоторным приводом в сочетании с механическим;

– смешанный, состоящий из приводов двух видов, например, механического и электрического.

Таким образом, экскаваторы классифицируют:

По типу ходовой части

  • гусеничные на нормальном и уширенно-удлинённом шасси;
  • шагающие;
  • пневмоколёсные;
  • на автомобильном ходу и на спецавтошасси;
  • на тракторе;
  • рельсовые и железнодорожные (нормал. колеи);
  • плавучие (земснаряды, землечерпательные снаряды, землечерпалки);
  • на вездеходном шасси (например, на понтоне с возможностью «шагания» по суше);
  • на специальном (например, крутосклонном) шасси;
  • на комбинированном шасси (например, пневмоколёсный с опускаемыми ж-д колёсными парами).

По принципу работы

  • экскаваторы циклического действия (одноковшовые): одноковшовый экскаватор (в направлении зуба ковша экскаватора); рабочее оборудование: драглайн, прямая лопата, обратная лопата, грейфер;
  • Экскаваторы непрерывного действия (траншейный, роторный стреловой и др.);
  • вакуумные и вакуумно-всасывающие экскаваторы (например, землесосные земснаряды).

По эксплуатационному предназначению

  • карьерные;
  • вскрышные;
  • шахтные (для подземных работ);
  • строительные универсальные.

По силовому оборудованию

  • с двигателем внутреннего сгорания (как правило — дизельные);
  • электрические;
  • ранее — паровые.

Универсальные экскаваторы предназначены для работы с различными видами сменного оборудования; прямой и обратной лопатой, драглайном, крановой стрелой с крюковой подвеской или грейфером, копром для забивки свай и т. д.

Полууниверсальные экскаваторы кроме основного рабочего оборудования имеют один или два вида дополнительного сменного оборудования (прямую лопату, обратную лопату, драглайн).


  1. Классификация одноковшовых экскаваторов

Одноковшовый экскаватор – разновидность экскаватора, землеройная машина циклического действия для разработки (копания), перемещения и погрузки грунта. Рабочим органом является подвижный ковш разного кубического объёма, закреплённый на стреле, рукояти или канатах. Ковш загружается за счёт перемещения относительно разрабатываемого грунта. При этом корпус экскаватора относительно грунта остаётся неподвижным – тяговое усилие создаётся механизмами экскаватора. Это отличает экскаватор от скрепера и погрузчика, где тяговое усилие при загрузке ковша создаётся перемещением корпуса машины.

Одноковшовый экскаватор – наиболее распространённый тип землеройных машин, применяемых в строительстве и добыче полезных ископаемых. По виду работ отмечают два основных типа экскаватора по направлению зуба ковша – обратная или прямая лопата. Экскаваторы с прямой лопатой применяются только в карьерах при загрузке горной массы в вагоны думпкара или для погрузки рудой или иной горной породой карьерных самосвалов. Отличительной особенностью такого экскаватора является открывающееся днище ковша.

Одноковшовые экскаваторы классифицируются по типу шасси, типу привода, типу рабочего оборудования, возможности поворота рабочего оборудования относительно опорной поверхности.

По возможности поворота рабочего оборудования относительно опорной поверхности

  • Полноповоротные

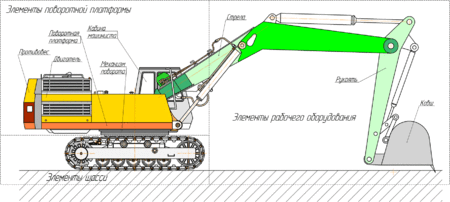

Схема полноповоротного экскаватора

Рабочее оборудование, приводы, кабина машиниста и двигатель устанавливаются на поворотной платформе, которая в свою очередь устанавливается на шасси посредством опорно-поворотного устройства (ОПУ), и может поворачиваться относительно него в любую сторону на любой угол. Части гидросистемы шасси и поворотной платформы полноповоротных экскаваторов соединены с применением коллектора, что позволяет производить неограниченное количество полных оборотов в одну сторону.

  • Неполноповоротные

Схема неполноповоротного экскаватора на шасси колесного трактора

1. Рама экскаватора, закреплённая на тракторе; 2. Поворотная колонка; 3. Стрела; 4. Рукоять; 5. Гидроцилиндр привода стрелы; 6. Гидроцилиндр привода рукояти; 7. Гидроцилиндр привода ковша; 8. Ковш в положении обратной лопаты; 9. Вариант установки ковша в положении прямой лопаты; 10. Сменный грузовой крюк; 11. Бульдозерный отвал; 12. Выносные опоры.

Рабочее оборудование закрепляется на шасси с помощью поворотной колонки. На многих машинах подобного типа поворотная колонка монтируется на поперечных направляющих, что позволяет перемещать её вместе с рабочим оборудованием вправо-влево с последующей жёсткой фиксацией для более удобного положения рабочего оборудования. Поворот рабочего оборудования осуществляется на угол 45-90 градусов от начального положения. Двигатель, механизмы, кабина машиниста размещены на неповоротном шасси. В настоящее время неполноповоротными выполняются экскаваторы, навешиваемые на тракторы

По типу шасси

  • Навешиваемые на тракторы

Экскаватор, навешенный на трактор «Беларусь»



Тракторный экскаватор зарубежного производства

В качестве базового шасси используется трактор, чаще всего колёсный. Неполноповоротное экскаваторное оборудование устанавливается сзади (реже сбоку) трактора, на специальной раме. Наиболее распространёнными являются экскаваторы, навешиваемые на тракторы класса 1,4. Характерный объём ковша – 0,2-0,5 м. Применяются для выполнения небольших землеройных или погрузочных работ, чаще всего при ремонте инженерных сетей. Конструкция рабочего оборудования позволяет оперативно переставлять ковш для работы прямой или обратной лопатой. Ковш может заменяться грейфером, грузовыми вилами или крюком. Для привода используется двигатель базового трактора. Привод рабочего оборудования гидравлический. Благодаря относительно высокой скорости хода могут оперативно прибывать к месту выполнения работ, расположенных на расстоянии 20-30 км от места базирования. Трактор с навешенным экскаваторным оборудованием может использоваться также для выполнения транспортных и бульдозерных работ.

  • На автомобильном шасси

Экскаватор ЭОВ-4421 на шасси КрАЗ-255



Экскаватор UDS на шасси Tatra-141

В качестве базового шасси используется грузовой автомобиль, чаще всего повышенной проходимости. Обладают высокой скоростью перемещения. Применяются в случаях, когда требуется высокая мобильность: в военном деле (инженерные войска, дорожные войска), при выполнении спасательных операций, при строительстве дорог, очистке каналов. Рабочее оборудование – преимущественно – обратная лопата. Выпускаются экскаваторы с телескопической стрелой и поворотным ковшом, позволяющим оперативно переходить от прямой лопаты к обратной. Для привода может использоваться как двигатель базового автомобиля, так и отдельный двигатель, установленный на поворотной платформе.

  • Пневмоколесные

Современный пневмоколесный экскаватор с гидравлическим приводом



Пневмоколесный экскаватор 50-х - 60-х годов с канатным приводом

Экскаваторы имеют собственное специальное шасси, опирающееся на колёса с пневматическими шинами. Выполняются чаще всего полноповоротными. Для повышения устойчивости и предотвращения сползания при загрузке ковша имеют выносные опоры. Имеют скорость хода до 30 км/ч. Могут буксироваться грузовыми автомобилями со скоростью до 40 км/ч. Проходимость по слабым грунтам ограниченная. Выпускаются в широком диапазоне размерных групп – от микроэкскаваторов с объёмом ковша 0,04 м до тяжёлых колёсных экскаваторов – с объёмом ковша до 1,5 м. В связи со спецификой выполняемых работ: разработка котлованов, траншей, планировочные работы – рабочее оборудование – преимущественно обратная лопата. Могут использоваться с грейфером, челюстным захватом, гидравлическим молотом для рыхления грунта. Получили широкое распространение при выполнении различных видов строительных и ремонтных работ.

Привод колёс шасси может осуществляться как от двигателя рабочего оборудования через механические или гидравлические передачи (гидромоторы), так и от отдельного двигателя.

  • Гусеничные

Гусеничный экскаватор компании New Holland 2000-х годов массой 22т.



Экскаватор DEMAG Bagger. Исполнение: прямая лопата. — Один из самых крупных в своем классе гидравлический экскаватор

Экскаваторы имеют собственное специальное шасси с гусеничным движителем. Выполняются полноповоротными. Обладают высокой проходимостью и малым удельным давлением на грунт при большой массе. Могут работать на слабых и переувлажнённых грунтах, в том числе на торфоразработках. Имеют скорость хода 2-15 км/ч. К месту работ перевозятся тягачами на специальных прицепах.

Рабочий диапазон объёмов ковша весьма широк: от миниэкскаваторов с объёмом ковша 0,04 м до карьерных с объёмом ковша 10 м. Имеются также особо тяжёлые карьерные гусеничные экскаваторы с объёмом ковша 26 м производства фирмы DEMAG (Германия).

Рабочее оборудование: прямая лопата, обратная лопата, драглайн. Может использоваться с грейфером, челюстным захватом, гидравлическим молотом для рыхления грунта. Получили широкое распространение в строительстве и при добыче полезных ископаемых. Ряд моделей гусеничных и пневмоколёсных экскаваторов имеют унифицированную поворотную платформу и рабочее оборудование.

  • Шагающие

Поворотная платформа с оборудованием шагающего экскаватора установлена на опорной плите. С поворотной платформой связаны лапы, которые при работе экскаватора подняты (не касаются грунта). При передвижении экскаватора лапы опираются на грунт. При этом опорная плита отрывается от грунта. Экскаватор передвигается на один шаг вперед (для некоторых моделей возможно движение назад). После этого лапы поднимаются и возвращаются в исходное положение. На шагающем ходу выпускают крупные карьерные экскаваторы с объёмом ковша 15 м – 40 м и вылетом стрелы до 65 м – 150 м. Рабочее оборудование – драглайн. Шагающими экскаваторами выполняются вскрышные работы (расчистка залежей полезных ископаемых от пустой породы), а также добыча полезных ископаемых и перемещение их в отвал (высотой до 40м). Погрузка полезных ископаемых шагающими экскаваторами в транспортные средства осуществляться не может.

  • Железнодорожные

В качестве шасси экскаватора используется железнодорожная платформа. Применяются для ремонтных работ на железной дороге. Имеют объём ковша до 4 м. Поворотная платформа и оборудование часто унифицировано с гусеничными экскаваторами.

  • Плавучие

Рабочее оборудование (драглайн или грейферное) установлено на понтоне. Применяются для погрузочно-разгрузочных работ, добычи песка, гравия из водоемов, дноочистительных и дноуглубительных работ. От плавучих кранов, оборудованных грейферами, плавучие экскаваторы отличаются меньшей высотой и упрощённой конструкцией стрелы.

По типу двигателя



Работает паровой экскаватор

  • Паровые экскаваторы

В качестве двигателя используется паровая машина. Были распространены в начале XX века. В настоящее время не выпускаются. Моментно-скоростные характеристики паровой машины и рабочего оборудования экскаватора хорошо согласовываются (паровая машина может развивать крутящий момент даже при заторможенном валу), что упрощает механические передачи.

  • Экскаваторы с двигателями внутреннего сгорания

Наиболее распространённый тип. Экскаватор имеет собственный двигатель, чаще всего дизельный. Это обеспечивает автономность работы. Диапазон мощности двигателей, устанавливаемых на современные экскаваторы весьма широк (см. размерные группы).

Моментно-скоростные характеристики двигателя внутреннего сгорания и рабочего оборудования экскаватора не согласованы. В частности, двигатель внутреннего сгорания не может развивать крутящий момент при заторможенном коленчатом валу. Это требует применения на механических экскаваторах согласующих передач (муфт сцепления, редукторов, гидротрансформаторов). У гидравлических экскаваторов согласование обеспечивается гидравлическими передачами.

  • Электрические экскаваторы

Для привода рабочего оборудования используеются электрические двигатели, получающие энергию от внешней сети или от собственного дизель-электрического агрегата. Электрический привод с питанием от внешней сети применяется для карьерных экскаваторов. Такие экскаваторы экономичны и не загрязняют атмосферу карьера. Электрический привод с питанием от собственного дизель-электрического агрегата применяется в плавучих экскаваторах. Как и паровая машина, электрический двигатель развивает крутящий момент при заторможенном якоре, поэтому электрическому экскаватору не нужны сложные механические передачи.

Экскаваторы, работающие во взрывоопасной среде (в шахтах) первичного двигателя не имеют. Их гидравлическое оборудование питается жидкостью высокого давления от внешней маслостанции.

По типу механических передач (приводов рабочего оборудования)

  • С групповым механическим канатным приводом (механические)



Лебёдки механического экскаватора

Тяговое усилие к рабочим органам передаётся посредством канатов (или цепей), движимых лебёдками. Привод лебёдок осуществляется от двигателя экскаватора посредством механических передач (зубчатых, цепных, фрикционных, червячных).

Универсальный экскаватор с механическим приводом оборудуется трехбарабанной лебёдкой. Стреловой барабан лебёдки используется для привода (подъёма и опускания) стрелы. Подъёмный барабан используется для подъёма ковша (или возврата рукояти при работе обратной лопатой). Тяговый барабан используется для подтягивания ковша к экскаватору (при работе драглайном, обратной лопатой). При работе прямой лопатой тяговый барабан связан с механизмом напора рукояти.

Механический канатный привод широко применялся на экскаваторах в прошлом. В современных моделях его применение сокращается по следующим причинам:

  • экскаваторы с механическим канатным приводом имеют сложную конструкцию и содержат большое число быстроизнашивающихся изделий (накладки фрикционов, ленты тормозов, канаты).
  • канатный привод обеспечивает ограниченное число независимых перемещений элементов рабочего оборудования;
  • канатный привод технически сложно сделать автоматизированным;
  • канатный привод не обеспечивает полной фиксации элементов рабочего оборудования в заданном положении.

На современных моделях канатный механический привод применяется только для драглайна или грейфера.

  • С индивидуальным электрическим приводом лебедок (электромеханические)

Тяговое усилие к рабочим органам передаётся посредством канатов (или цепей), движимых лебёдками. Привод каждой лебёдки и вспомогательных механизмов осуществляется индивидуальным электрическим двигателем. Такой привод применяется на тяжёлых карьерных (в том числе и шагающих) и промышленных экскаваторах.

  • С индивидуальным электрическим приводом лебедок (электромеханические)

Тяговое усилие к рабочим органам передаётся посредством канатов (или цепей), движимых лебёдками. Привод каждой лебёдки и вспомогательных механизмов осуществляется индивидуальным электрическим двигателем. Такой привод применяется на тяжёлых карьерных (в том числе и шагающих) и промышленных экскаваторах.

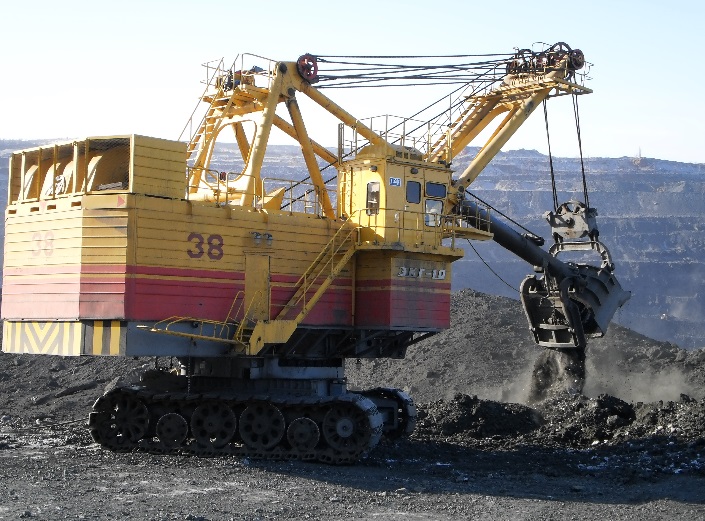

Электромеханический лебёдочный 10-ти кубовый карьерный экскаватор с прямой лопатой ЭКГ-10 производства России. Хорошо видна система канатов.

  • С гидравлическим приводом

В экскаваторах с гидравлическим приводом (гидравлические экскаваторы) усилие на элементах рабочего оборудования создается гидроцилиндрами и гидродвигателями. Двигатель экскаватора приводит во вращение гидравлический насос, создающий давление рабочей жидкости в напорной магистрали гидросистемы. Через систему гидрораспределителей полостигидроцилиндров (гидродвигателей) соединяются с рабочей или сливной магистралями гидросистемы, что обеспечивает перемещение рабочего оборудования. В нейтральном положении (при запертых полостях гидроцилиндров) положение рабочего оборудования фиксируется. Для транспортировки экскаватора с помощью буксира предусмотрена возможность перевода гидроцилиндра стрелы и гидромотора механизма поворота в нейтральный транспортный («плавающий») режим.

В настоящее время гидравлические экскаваторы имеют преимущественное распространение.


  1. Классификация многоковшовых экскаваторов

В зависимости от направления движения режущей кромки ковша по отношению к направлению движения машины различают экскаваторы продольного, поперечного и радиального копания.

  • Экскаваторы продольного копания

У экскаваторов продольного копания направление движения режущей кромки ковша совпадает с направлением движения машины. Применяются для разработки узких траншей.

  • Экскаваторы поперечного копания



Цепной экскаватор поперечного копания

У экскаваторов поперечного копания направление движения режущей кромки ковша перпендикулярно направлению движения машины. Применяются для разработки котлованов, копания каналов, добычи полезных ископаемых.

  • Экскаваторы радиального копания

Перемещение рабочих органов производится поворотной телескопической стрелой. В зависимости от способа закрепления ковшей различают цепные и роторные экскаваторы:



Роторный экскаватор радиального копания

  • Цепные экскаваторы

Ковши закреплены на бесконечной цепи или цепях. Отвал грунта производится непосредственно из ковшей. Форма направляющей цепи обычно задаёт профиль копания.

  • Роторные экскаваторы

Ковши закреплены на жестком роторе. Отвал грунта может производиться как непосредственно из ковшей, так и посредством транспортера.



Роторный траншейный экскаватор

По конструкции рабочего органа:

  • цепные (рабочие элементы размещены на бесконечной цепи или цепях);
    • баровый рабочий орган;
      • рабочий орган со свободно провисающей цепью;
    • роторные (рабочие элементы размещены на окружности вращающегося ротора);
      • рабочие элементы размещены по ободу ротора;
      • рабочие элементы размещены на боковой поверхности ротора;
    • двухроторные, или двухфрезерные (рабочий орган состоит из двух наклонных роторов, боковая поверхность которых работает как фреза);
    • комбинированные:
      • плужно-роторные (рабочий орган состоит из ротора и плуга);
      • шнекороторные (рабочий орган состоит из ротора и шнеков);

По типу рабочих элементов:

  • ковшовый рабочий орган (многоковшовые экскаваторы);
    • скребковый, резцовый, плужковый или смешанный рабочий орган;

По назначению:

  • траншейные, предназначены для прокладки траншей;
    • дреноукладчики, используются для организации дренажа;
    • каналокопатели, используются для прокладки каналов (оросительных, осушительных) и кюветов;
    • карьерные, используются для вскрышных и добычных работ.

По типу привода:

  • с механическим приводом;
    • с гидравлическим приводом;
    • с электрическим приводом;
    • с комбинированным приводом;

По типу ходового устройства:

  • на гусеничном ходу;
    • на пневмоколёсном ходу;

По способу соединения рабочего оборудования с ходовой частью:

  • навесные (без дополнительной опоры рабочего органа);
    • полуприцепные (рабочий орган опирается на тягач спереди и на дополнительную тележку сзади);
    • прицепные (рабочий орган имеет собственную ходовую часть и буксируется тягачом)

  1. Характеристики экскаваторов

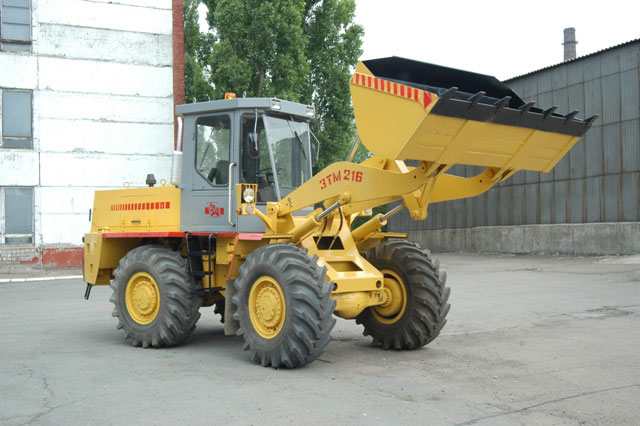

  • Погрузчик фронтальный ЗТМ-216



Рулевое управление

Гидравлическое рулевое управление со следящей обратной связью, давление 10Мпа, питание от насоса НШ-32. Минимальный радиус поворота-5 900 мм.

Тормозная система

Трехконтурная пневматическая тормозная система. Рабочие тормоза барабанного типа с двумя внутренними колодками. Стояночный тормоз с пневматическим приводом прямого действия.

Возможна комплектация погрузчика: двигатели Д260.2, Cummins 6BT, Deutz TD226, джойстиковое управление рабочих органов, коробка передач ZF Германия, установка элементов гидропривода.

Характеристики

Грузоподъемность, т



3,5

Емкость ковша, м3



1,7-2,0

Производительность, м3 /ч



160-200

Продолжительность рабочего цикла, с



40

Максимальная скорость передвижения, км/ч



30

Эксплуатационная масса, кг



10200

Ширина ковша, мм



2450

Гидравлика





Насос аксиально-поршневой



310.3.112.04

Давление в рабочем контуре, Мпа



20

Двигатель





Модель



60 - 102

Тип



турбонадувной дизель

Мощность / число оборотов (л.с / об/мин)



130 / 2000

Запуск



электростартерный

Напряжение электросистемы, В



24

Удельный расход топлива, г/л.с.ч



165

Трансмиссия





Оба моста ведущие





Число передач



вперед-4, назад-2

Заправочные емкости





Бак рабочей жидкости, л



210

Бак двигателя, топливный,  л



270

Шины



21,3-24,0

Давление в шинах, МПа



0,25

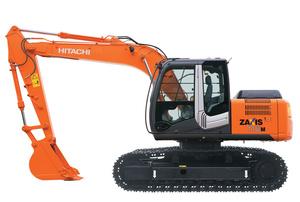

  • Экскаватор гусеничный Hitachi ZX 110-3

Hitachi ZX 110-3 - Технические характеристики

Вес в рабочем состоянии 11,1 т

Производитель двигателя Isuzu

Модель двигателя AJ-4JJ1X

Габариты (длина, ширина, высота) 7,28x2,49x2,74 м

Мощность двигателя 69 кВт

Объем ковша 0,6 м3

Ширина гусеничных траков 500 мм

Нижняя тележка SL

Стрела MB

Число оборотов при макс. крутящем моменте 1600 мин-1

Гор.вылет 8,24 м

Глубина копания 5,63 м

Сила черпания 60 kN

  1. Область применения

В настоящее время ни одна стройка в стране не обходится без экскаваторов. Их высокая производительность, способность работать в любых условиях, надежность, качество и разнообразие выполняемых ими земляных работ обеспечили этим машинам широкое применение в различных областях народного хозяйства.

Для каких конкретно работ предназначены экскаваторы? Их можно использовать при рытье котлованов, каналов, траншей, разработке выемок и насыпей, сооружении дамб и расчистке территорий, на вскрышных работах и в карьерах, при перегрузке сыпучих строительных материалов и планировочных работах и во многих других случаях.

Область их применения в строительстве практически не ограничена. Там, где есть доступ для этой машины, земляные работы будут выполнены с высоким темпом и качеством.

Экскаваторы могут вести разработку грунта как выше уровня площадки, на которой они стоят, так и ниже этого уровня. Они могут действовать в стесненных условиях и разрабатывать грунт под слоем воды, выгружать выкопанный грунт в транспортные средства и отсыпать его на значительное расстояние от места копания в отвал, могут окончательно отделывать уклон и поверхность стенок траншей и котлованов, а также с достаточной точностью планировать горизонтальную поверхность строительной площадки или дна траншей и котлованов.

Очевидно, что каждый вид работы требует применения приспособленных для этого экскаваторов и предназначенного для каждого конкретного случая рабочего оборудования. Под рабочим оборудованием подразумеваются те узлы машины, при помощи которых экскаватор непосредственно копает грунт (ковш, стрела, рукоять с системой их привода). Играет определенную роль в этих случаях также тип ходовой части машин: снабжен ли экскаватор гусеничным ходом, дающим машине возможность доступа в любое место строительной площадки при отсутствии подъездных путей и при плохих грунтовых условиях или имеет он пневмоколесную ходовую часть, хотя и обладающую худшей проходимостью, но позволяющую быстро перемещать машину с объекта на объект. Для выполнения определенных работ имеет значение вид привода рабочего оборудования. Так, экскаваторы с гидравлическим приводом более производительны, лучше приспособлены для планировочных, отделочных операций, однако машины с канатной подвеской более применимы при отрывке и углублении каналов с помощью ковша-драглайна, при земляных работах на значительном удалении от машины.

Таким образом, особенности конкретных видов земляных работ, которые необходимо выполнить экскаватору – например, вырыть котлован, траншею, канал, спланировать поверхность площадки или перегрузить строительные материалы, а также объем грунта, предполагаемого к выемке, и грунтовые условия на объекте диктуют применение экскаваторов с определенными рабочим оборудованием, ходовой частью и типом привода рабочего оборудования.


Заключение

Цели и задачи, поставленные в теме реферата, выполнены. Исследована классификация экскаваторов, рассмотрены различные виды машин, их область применения и назначения, а также в ходе работы были изучены технические характеристики отдельных моделей экскаваторов.


Список литературы

  1. Белецкий Б.Ф. строительные машины и оборудование: учебное пособие. 3-е изд.: 2008г. – 608с.
  2. Горелов С.А. Машины и оборудование для сооружения газонефтепроводов: учеб. пособие. – М.: РГУ нефти и газа им. И. М. Губкина, 2000. – 122 с.
  3. Крец В.Г., Рудаченко А.В., Шмурыгин В.А. Машины и оборудование газонефтепроводов: учеб. пособие: ТПУ, 2008. – 328 с.
  4. Internet ресурсы.

Классификация экскаваторов
