ИССЛЕДОВАНИЕ РЕЖИМОВ ЭЛЕКТРОПОТРЕБЛЕНИЯ И ХАРАКТЕРИСТИК ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ЭЭС
Новосибирский Государственный Технический Университет
Лабораторная работа №1
«ИССЛЕДОВАНИЕ РЕЖИМОВ ЭЛЕКТРОПОТРЕБЛЕНИЯ И ХАРАКТЕРИСТИК ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ЭЭС»
Выполнили: Коваленко К. Рязанова Р.
Проверил: Левин В.М.
Группа: ЭК-22
Вариант: 8
Дата сдачи:
Отметка о защите:
Новосибирск, 2013
Цель работы: Исследование режимов электропотребления, расчет и анализ характеристик электрических нагрузок ЭЭС.
Исходные данные:
1. Профили суточных графиков электрических нагрузок потребителей по активной мощности P(t).
2. Номинальное напряжение в узле подключения нагрузки Uн.ном, кВ.
3. Параметры схемы замещения асинхронного электродвигателя (табл. 9.).
|
№варианта
|
Xs(о.е)
|
R(о.е)
|
|
8
|
0.24
|
0.05
|
Рабочие формулы:
- Суточная энергия Эсут=
- Среднесуточная мощность
- Число часов использования максимума нагрузки
T=
- Коэффициент плотности
- Коэффициент неравномерности
-
- (при)
- (при)
- (при)
- (при)
-
- (a=2, b=-U 2*R, c=R 2)
-
Ход работы:

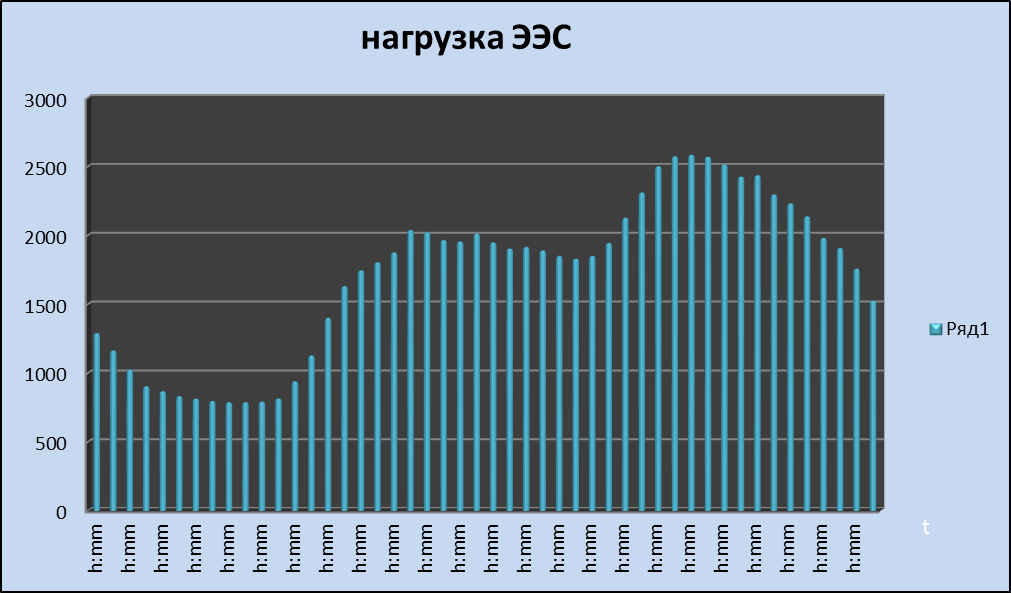

- Построить суточный график нагрузки в координатах P от t и рассчитать его основные параметры.
Основные параметры ГН:
|
Pmin
|
788
|
|
Pmax
|
2585
|
|
Pср
|
1716,854
|
|
Эсут
|
82409
|
|
Tmax
|
31,87969
|
|
b
|
0,66416
|
|
k
|
0,304836
|
2. Рассчитать критические параметры асинхронного двигателя (Uкр, sкр) при его подключении к питающим шинам с напряжением U напрямую (Xвн = 0), либо через внешнюю сеть сопротивлением Xвн = 0,06; 0,08 о.е. (Pмех = 1).
Параметры:
|
Рмех=1
|
Xвн=0
|
Xвн=0,06
|
Xвн=0,12
|
|
Uкр
|
0,69282
|
0,774597
|
0,848528
|
|
Sкр
|
0,208333
|
0,166667
|
0,138889
|
3. Определить минимально-допустимое напряжение питающих шин, при котором обеспечивается возможность успешного пуска АД при Xвн = 0; 0,06; 0,08 о.е. и механической нагрузке на валу Pмех = 1; 0,6; 0,8 (о.е.). Построить зависимости U(Pмех) для заданных значений Xвн (0; 0,06; 0,08).
|
Pмех 1=1
|
Хвн 1
|
0
|
U =1,096358
|
|
|
Хвн 2
|
0,06
|
U =1,360147
|
|
|
Хвн 3
|
0,12
|
U =1,625423
|
|
Pмех 2=0.8
|
Хвн 1
|
0
|
U =0,980612
|
|
|
Хвн 2
|
0,06
|
U =1,216553
|
|
|
Хвн 3
|
0,12
|
U =1,453823
|
|
Pмех 3=0.6
|
Хвн 1
|
0
|
U =0,849235
|
|
|
Хвн 2
|
0,06
|
U =1,053565
|
|
|
Хвн 3
|
0,12
|
U =1,259047
|
4. Определить допустимое значение Xвн, при котором возможен успешный пуск АД с номинальной нагрузкой на валу (Pмех = 1) для значений напряжения питающих шин: U = 0,6; 0,8; 1,0.
|
пуск АД
|
U
|
|
Хвн1
|
0,733396
|
1
|
|
Хвн2
|
0,526485
|
0,8
|
|
Хвн3
|
0,314527
|
0,6
|

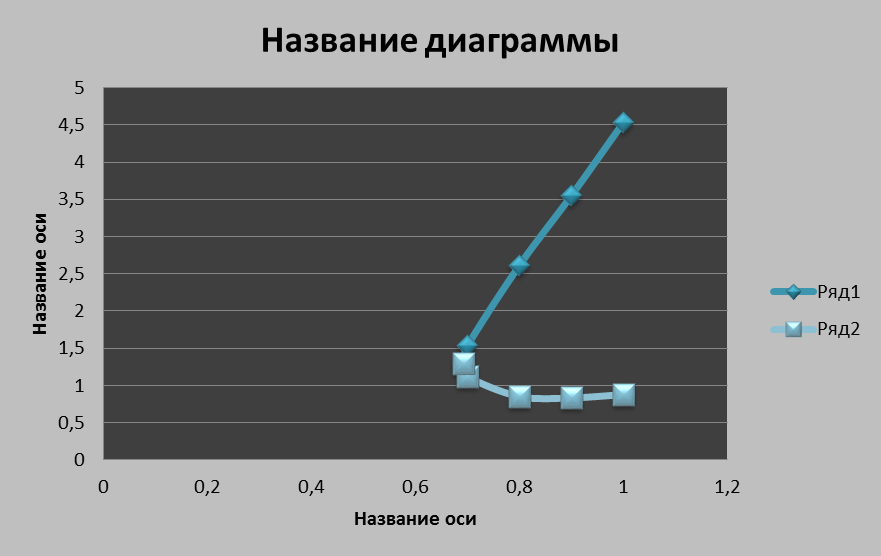

5. Рассчитать и построить статическую характеристику реактивной мощности АД Q(U,s) при изменении напряжения питающих шин от 1 до Uкр (табл.10.). Определить числовое значение регулирующего эффекта АД (dQ/dU) при номинальных условиях (U = Uкр и Pмех = 1).
|
U(o.e.)
|
1
|
0,9
|
0,8
|
0,7
|
0,692820323
|
|
S
|
0,8147867
|
0,634747
|
0,461511
|
0,25542
|
0,208333333
|
|
|
0,0532689
|
0,068378
|
0,094045
|
0,169927
|
0,208333333
|
|
Qs
|
3,9109823
|
3,04679
|
2,215254
|
1,22602
|
1,0000016
|
|
|
0,2556911
|
0,328215
|
0,451417
|
0,81565
|
1,0000016
|
|
Qm
|
0,625
|
0,50625
|
0,4
|
0,30625
|
0,3
|
|
Q
|
4,5359823
|
3,55304
|
2,615254
|
1,53227
|
1,3000016
|
|
|
0,8806911
|
0,834465
|
0,851417
|
1,1219
|
1,3000016
|
6. Построить график зависимости
Вывод:
Сделав эту работу, мы научились исследовать режимы электропотребления, рассчитывать и анализировать характеристики электрических нагрузок ЭЭС.
