Спроектировать культурно-зрелищное заведение со зрительным залом на 600 человек

ЗАДАНИЕ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ

Вариант №6

Спроектировать культурно-зрелищное заведение со зрительным залом на 600 человек.

а) Объемно-планировочная схема

План 1-го этажа План 2-го этажа

б) Состав помещений:

1 - зрительный зал;

2 - хозяйственное помещение;

3 - склад бутафории;

4 - коридор;

5 – вестибюль-фойе;

6 – венткамера;

7 – санузлы зрительного зала;

8 – гардероб;

9 – кабинет администратора (директора);

10 – эстрада;

11 – киноаппаратная;

12 - киноперемоточная;

13 – читальный зал;

14 – артистические гримерные;

15 – фотолаборатория;

16 – лекторий-аудитория;

17 – музыкальный класс;

18 – хол;

19 – галерея;

20 – электрощитовая;

21 – комната специалистов

ВСТУПЛЕНИЕ

В данном курсовом проекте разработано гражданское здание, которое является культурно-зрелищным учреждением – Дворцом культуры отдельного района города Ужгород.

Проектирование гражданского здания выполняется по современной методике проектирования индустриализованных строительных систем (ИСС) с применением основ типового архитектурно-строительного проектирования, стандартной модульной координации размеров в строительстве (МКРС), отраслевой типологии, метода каталогов, сборных конструкций, элементов и деталей заводского серийного производства, строительно-климатического районирования территории Украины и др.

Также, в работе учтены новые положения : классификация АКТ-схем современных ИСС, методы образования разнообразия ИСС при применении сборных типовых элементов и т.д.

Проектирование здания культурно-зрелищного учреждения базировалось на действующих стандартах (ГОСТ, ДСТУ), нормативных (СниП, ДБН) и директивных материалах.


Раздел 1. ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ

  1. Общая характеристика.

По своему функциональному назначению и особенностям эксплуатации спроектированное культурно-зрелищное заведение является специализированным зданием, который, согласно отраслевой классификацией гражданских зданий и сооружений [4, прил.А] относится к группе культурно-зрелищных, досуговых и культовых учреждений.

Однако, наличие в здании культурно-зрелищного заведения кроме клубной части, зрительного зала многоцелевого назначения относит это здание к универсальным.

Универсальность обычно обеспечивается за счет трансформации сценического пространства, использованием кулис и оборудования его широким экраном. Благодаря этому зал может использоваться для демонстрации фильмов (функция кинотеатра) и проведения образовательных лекций, выступлений (функция лектория, учебно-воспитательного заведения).

По объемно-планировочному решению спроектированное культурно-зрелищное заведение является блокированным, т.к. несколько небольших гражданских учреждений (кинотеатр и театр, библиотека с читальным залом, либо клубы досуга по интересам) объединены в одном относительно небольшом здании. Совместная эксплуатация здания несколькими учреждениями (администрациями кинотеатра, клубной части и т.д.) при соответствующей структурно-финансовой организации представляет собой здание как кооперированное.

Особенностями культурно-зрелищного заведения как гражданского здания, которые учтены во время проектирования являются:

  • Разнообразие функциональных процессов – демонстрация фильмов, театральные представления, занятия по интересам и т.д. (см. раздел 1.3.1);
  • Сосредоточение большого числа людей (расчет входного узла см. раздел 1.3.2, предусмотрены также коммуникационные помещения – коридоры, лестничные клетки, фойе, вестибюль, служебный вход);
  • Повышенная пожарная опасность (предусмотрены противопожарные мероприятия см. раздел 3);
  • Санитарно-гигиенические требования;
  • Сообщение помещений с разными геометрическими параметрами (помещения сгруппированы вокруг зрительного зала, который выделен отдельным объемом, здание имеет одно- и двухэтажную часть);
  • Соединение строительных конструкций разных размеров и несущей способности (для небольших помещений и зрительного зала); соответственно здание запроектировано на основе МКРС для применения сборных типовых унифицированных конструкций, элементов и деталей;
  • Архитектурно-художественное решение соответствует градостроительной значимости спроектированного культурно-зрелищного заведения как гражданского здания;
  • Технико-экономическая оценка характеризуется определенными показателями, которые соответствуют применению сборных строительных конструкций и штучных материалов (см. раздел 4).

Таким образом, проектирование здание культурно-зрелищного заведения соответствует требованиям комплексного проектирования на основе МКРС и др. стандартов и нормативных документов с применением метода каталогов в типовом проектировании.

Согласно ДБН Б.2.2-9-99 [3] отметка пола у входа в здание принято не менее 0,15 м, что устраняет попадание в помещение осадков с территории. Помещения, которые допускается размещать в цокольных и подвальных этажах, такие как: курилка, туалеты, инженерно-технического оборудования. Вентиляционная камера, тепловой пункт как помещение с оборудованием, которое является источником шума и вибрации, размещены на удалении от зрительного зала и изолированы от читального зала библиотеки, репетиционных помещений (хорового, танцевального).

Запроектированное здание культурно-зрелищного заведения является зданием смешанной этажности. Одноэтажная часть зрительного зала сблокирована с двухэтажной клубной частью. Здание в целом имеет прямоугольную форму в плане. За счет выравнивания высот одно- и двухэтажной части, покрытие здания выполнено по высоте на одном уровне.

Одноэтажная часть имеет три основных выхода из зала и 4 пожарных. Двухэтажная часть – имеет основной входной узел и вспомогательные при лестничных клетках для подъема на 2-й этаж.

Объемно планировочное и соответственно архитектурно-конструктивное решение основано на стандартной модульной координационной сетке согласно МКСС, что позволяет сократить разнообразие строительных и конструктивных элементов. Проектированием учтены межвидовая унификация и типизация (в отраслях жилого и гражданского строительства), что обеспечивает сокращение номенклатуры сборных элементов (по количеству типов и типоразмеров и марок) заводского изготовления.

В здании приняты такие модульные сетки:

  • для зрительного зала – 21х6 (шаг) м,
  • для других помещений 3х3, 3х6 (шаг) и 6х6 м, т.е. соответственно 150М, 60М, 30М, где М – основной геометрический модуль, равный 100 мм.

Экспликация помещений 1-го и 2-го этажей содержит все помещения, помещения, предусмотренные заданием на проектирование и некоторые вспомогательные, образованные при формировании плана двухэтажной части по модульной координационной сетке до модуля 60М. Помещения с однотипными геометрическими параметрами сгруппированы в отдельной (клубной) части здания.

Высота этажей принята 7,2 для зрительного зала; для 1-го этажа клубной части – 3,6 м, для 2-го – 3,6 м, т.е. сохраняется модульная градация по высоте 3М или 6М.

В зрительном зале принята сцена С-4 [4, табл.1,7,14], ширина, глубина, высота – 18, 12, 18 м соответственно. Эстрада принята типа Э-4, шириной 18 м, глубиной 12 м, высоту 9м. По строительному порталу эстрада имеет ширину 12 м, глубину авансцены 1,5 м, высоту 6,5 м. Планшет эстрады и пола карманов имеют один уровень [4, п.3.18].

Площадь зрительного зала для культурно-зрелищных учреждений на одно зрительское место по санитарно-гигиеническим требованиям

должен быть: 1,0 – 1,6 м2 [4, п.3.3].

Фактическая площадь зрительного зала равняется

,

где 36 м – длина зала кратная 6 м.

Санузлы запроектированы из расчета соотношения мужчин и женщин как 1:2 (т.е. 200:400). Количество санитарно-технических приборов принято по табл.3 [4]:

  • один умывальник на 60 чел. – 10 шт.;
  • в мужских – 1 унитаз и 2 писсуара на 100чел. – 2 унитаза, 4 писсуара;
  • в женских – 1 унитаз на 30 чел. – 13 унитазов.

Размеры зрительного зала в плане и по высоте, рассчитаны исходя из физико-технических параметров демонстрации фильмов, планировочных нормалей размещения зрителей и образования проходов, а также с учетом модульной координации размеров.

  1. Расчет геометрических параметров зрительного зала.

1.2.1. Размеры в плане.

Схемы плана и продольного разреза зрительного зала с необходимыми для расчета геометрическими параметрами приведены на рис.2.

Расчетная длина зрительного зала (от экрана до спинки кресла последнего ряда)

,

где N – вместимость партера зала, чел.

Принимаем зал без балкона, в этом случае, вместимость зала равняется вместительности. При N=600 чел,

=1,1*24,50=26,95=27,00 м.

Радиус сферы М, которая ограничивает зону размещения зрителей, определяется по формуле:

Ширина рабочего поля широкого экрана (по хорде):

Шш=0,43*Д=0,43*27=11,60 м.

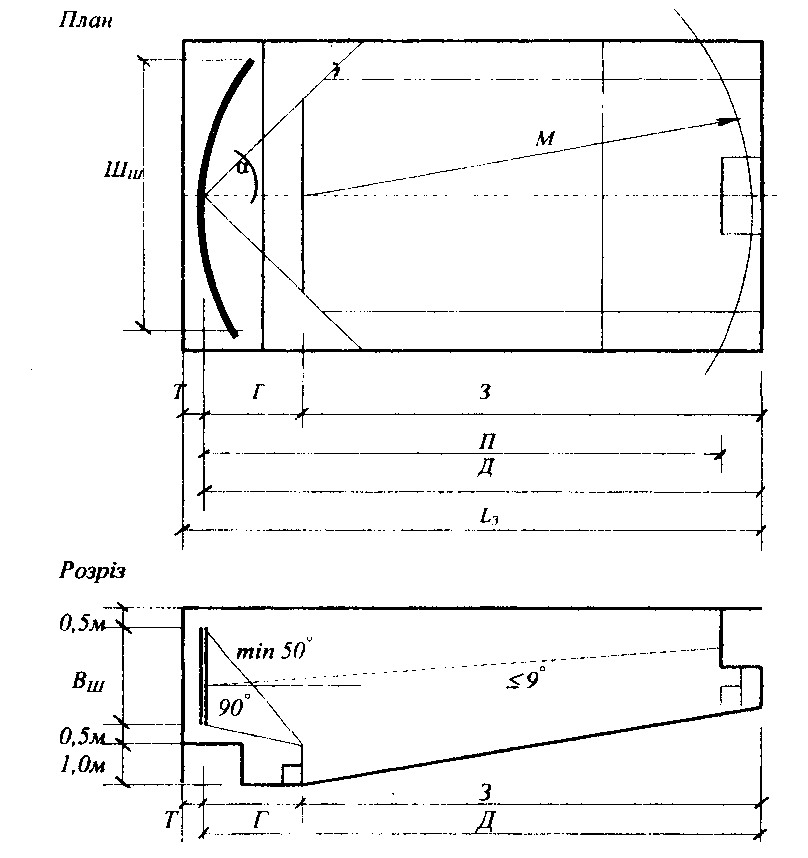

Рис.2. Схема плана и продольного разреза зрительного зала.

Высота рабочего поля экрана

Минимальное расстояние от экрана до спинки кресла первого зрительного ряда

Г 0,84Шш = 0.84*11,60 = 9,74 = 10 м.

Ширину заэкранного пространства для широких экранов принимаем:

Т= 0,9 м.

С учетом глубины эстрады 12 м, и расстояния от эстрады до спинки кресла первого ряда(принято 2,0 м) принято Г=(12-0,9)+2,6=13,70 м.

Минимальное проекционное расстояние от центра экрана до объектива кинопроектора:

Пмин = 0,85*Д = 0,85*27 = 22,95 = 23,00 м.

Угол с нормалью в центре экрана, который ограничивает зону размещения зрителей в горизонтальной плоскости, принимаем 45.

Ширину боковых проходов в чистоте принимаем по нормам эвакуации из расчета 0,6 м ширины прохода на каждые 100 зрителей, но не менее 1,2 м, т.е. при двусторонней эвакуации зрителей из зала:

Шп=1,8м.

Ширина зала принята 18 м. (по ширине эстрады)

Живая ширина зала 17,610 м (с учетом привязки стен)

Число мест в ряду:

Ч=(17,61-3,6-2,01)/0,5 = 24 принято конструктивно.

Ширина кресла – 0,5 м.

Определяем количество рядов зрительских мест

Расстояние между спинками кресел принято 0,9 м. Количество рядов:

(кратно 600)

Конструктивно принимаю 25 рядов.

Зрительский зал разбит на 4 сектора с устройством проходов для удобства пользования залом и эвакуации при пожаре.

Проход вдоль зала шириной 2 м, в поперечном направлении – 1,5 м.

Проход за последним рядом кресел принят 1,20 м.

Длина зала для зрителей З=25*0,9+1,5+2+1,2=27,2 м.

Всего: 25 рядов по 24 места = 600 зрителей (согласно задания).

Расчетная ширина зала с учетом ширины кресла 0,6 м.

Шз = 2Шп + 0,5*nм = 2*1,8 +0,5*12+2,01 = 17,61 м.

Согласно правилам МКРС, необходимо чтобы размеры были кратными

30М или 60М, где М – основной геометрический модуль, равный 100 мм.

Таким образом, принято:

  • Ширина зрительного зала Шз = 18 м в осях;
  • Длина зала Lз = Т+Г+З = 0,9+13,7+ 27,2 = 36,5 = 41,80 м.


1.2.2. Профиль пола.

Для определения профиля поля зрительного зала, принимаем схему продольного разреза зала на рис.3.

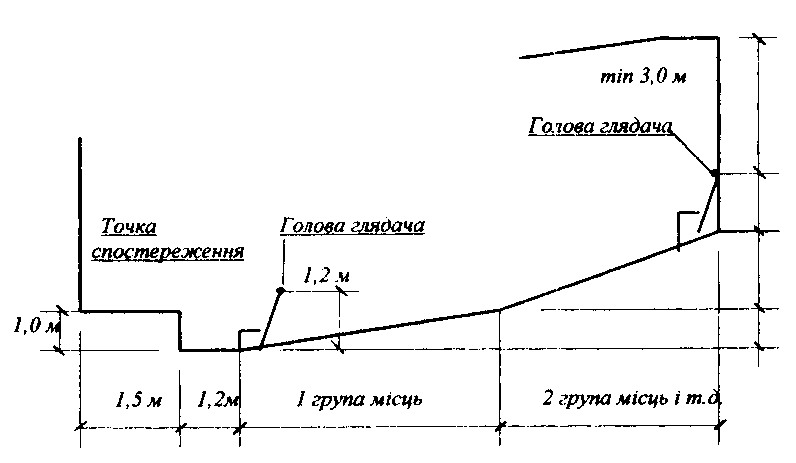

Рис.3. Схема для расчета подъема зрительских мест.

Для обеспечения беспрепятственной видимости принимаем профиль по наклонной прямой с одинаковой высотой подступенка каждого ряда, который принимается равным величине превышения луча взгляда с=14 см. Такое решение упрощает конструкцию пола, т.к. дает одинаковую высоту ступеней.

При этом принимаем одну группу мест, которая имеет одинаковое превышение луча взгляда.

При количестве рядов зрительских мест np=20 общий подъем последнего зрительского ряда над уровнем пола первого ряда составит:

F600 = c(np – 1) = 0,14*(20-1) = 2,66 м.

1.2.3. Высота зала.

Общая минимальная высота зала по параметрам высоты экрана и высоты планшета эстрады равняется (см. рис.1):

Н1 = 1,0+0,5+Вш+0,5 = 2,1+4,94 = 7,06 м.

Где 1,0 – высота планшета эстрады над уровнем пола в проходе между сценой и первым рядом зрительских мест, м;

0,5 – высота от низа экрана до планшета эстрады, м;

0,5 – высота от верха широкого экрана до потолка, м.

Необходимая высота зала с учетом подъема рядов:

Н2 = F600 +1,2 + 3,0 = 2,66+1,2+3=6,86 м.

Где 1,2 – высота взгляда сидячего зрителя в первом ряду над уровнем пола, м

3,0 – минимальная высота от уровня глаз сидячего зрителя в последнем ряду до потолка, м.

Учитывая правила МКРС, берем конструктивную высоту зала равную 7,2 м, как кратную укрупненному модулю 6М. Высота первого этажа принята 3,6, второго – 3,6 м.

Общая высота клубного комплекса здания составляет 7,2 м.

1.3. Функциональный процесс и расчет необходимой площади.

1.3.1. Схема функционального процесса.

Функциональный процесс спроектированного культурно-зрелищного заведения характеризуется такими составляющими:

  • просмотр кинофильмов (кинопроекторная со вспомогательными помещениями, экран, беспрепятственная видимость, акустика зала, защита зала от шума и др.);
  • демонстрация разных художественных самодеятельных мероприятий (требует сцены, занавеса, беспрепятственная видимость и т.д.);
  • работа клубной части (библиотека с читальным залом, кружковые помещения и др.);
  • обслуживающие помещения общего назначения (фойе, вестибюль, буфет в вестибюле, гардеробная, санузлы);
  • помещения инженерно-технического обеспечения (машинное отделение, склад декораций, щитовая, калориферная).

Функциональными особенностями культурно-зрелищного заведения, которые учтены при проектировании, являются:

  • разделение людских потоков в клубной части и в кинотеатре;
  • обеспечение нормативного времени эвакуации из зала соответствующего класса капитальности здания (пределы огнестойкости);
  • беспрепятственная видимость в зрительном зале;
  • акустика, величина реверберации звука и др. в зале;
  • звукоизоляция зрительного зала и других помещений (музыкальных классов, хорового кружка);
  • естественная освещенность помещений и зрительного зала (при многоцелевом использовании).

К общим требованиям относится соответствие нормативным параметрам воздушной среды: температура воздуха в помещении в холодное время года, отсутствие конденсата на внутренней поверхности внешней стены за счет теплотехнических характеристик.

Поскольку спроектированное здание является кооперированным и блокированным, то взаимосвязь помещений, которые обслуживают зрительный зал, и помещений клубной части обеспечена принятым объемно-планировочным решением – здание является комбинированной этажности, имеет сгруппированные в отдельные объемы помещения.

Функциональные процессы могут быть изолированными или соединяться. Это обеспечивается служебными и дополнительными входами, отдельными входными узлами. Универсальность использования помещений, которые обслуживают зрительный зал, обеспечена трансформацией эстрады (занавесом, широким экраном) и составом помещений (буфетом, гардеробом, фойе и т.д.).

1.3.2. Пропускная способность входного узла.

Минимальное количество входных дверей основного входного узла должна быть достаточной для обеспечения эвакуации в нормативное время. Количество дверей можно определить по формуле:

,

где N – количество зрителей в зале, чел;

q – пропускная способность одних дверей, принято 60 чел/мин;

t – нормативное время эвакуации из здания II класса капитальности, для общего помещения – 2 мин [4, п.14.9].

Тогда

Принято 5 пар дверей (двустворчатые).

Входной узел имеет одинарный тамбур, т.к. в III строительно-климатическом районе (г. Ужгород) расчетная температура наружного воздуха зимой принята -20°С.

1.3.2. Пропускная способность входного узла.

Для расчета необходимой площади обеих частей заведения – кинотеатра и клубной части руководствуемся удельными планировочными нормами (на одного зрителя в зале и на одного посетителя клубного комплекса) согласно нормативных данных [3,4]. Определяем тип клубной части культурно-зрелищного заведения по соотношению зрителей по вместительности зрительного зала согласно задания на проектирование (600 чел.) и посетителей клуба. При соотношении 1:0,3 , посетителей будет 600х0,3=180 чел., что соответствует учреждению I типа.

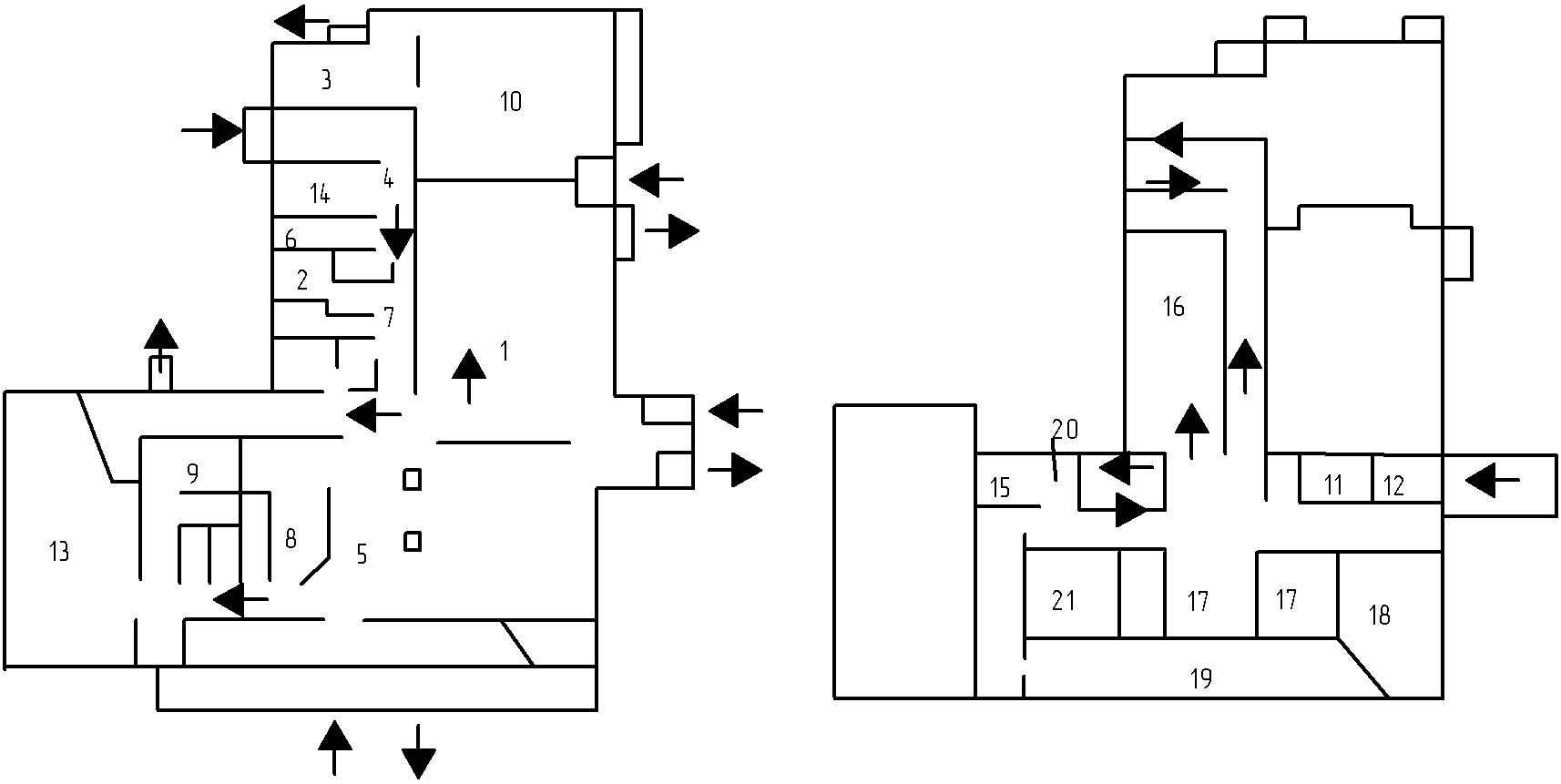

Рис.4. Функциональная схема со схемой передвижения.

Экспликация помещений предусмотрена заказчиком (см. задание). На функциональной схеме (см. рис. 4) показан полный состав помещений по этажам, необходимый для расчета необходимой площади в табл.1.

Таблица 1. Расчет необходимой площади культурно-зрелищного заведения

№ поз.

Наименование

помещений

Норма площади,

м2/ чел.

Кол-во

Необходимая

площадь, м2

Примечание

1

Зрительный зал

1-1,6

600

648

[4,п.3.3]

2

Хозяйственное помещение

0,09

-

24

[4,табл 4]

3

Склад бутафории

25%*

216

54

[4,табл.15]

4

Коридор

48

[4,табл.16]

5

Вестибюль-фойе

0,4

600

240

[4,табл.13]

6

Венткамера

0,03

600

18

-

7

Санузлы зрительного зала

2,0

19 приб.

38

[4,табл.3]

8

Гардероб

0,1

600

60

[4,табл.6]

9

Кабинет администрации

12

1

20

[4,п.5.13]

10

Эстрада

Э-4

18х12

216

-

11

Киноаппаратная

-

-

25

[4,табл.2]

12

Киноперемоточная

-

-

20

[4,табл.2]

13

Читальный зал

2,8

50

140

[4,табл.17]

14

Артистические гримуборные

3

12

36

[4,табл.9]

15

Фотолаборатория

-

-

10

[4,табл.15]

16

Лекторий-аудитория

0,63

150

94

[4,табл.13]

17

Музыкальный класс

1,4-1,8

30

42

[4,табл.18

18

Холл

0,4-0,45

80

30

[4,табл.3]

19

Галерея

0,08

600

48

[4,табл.3]

20

Электрощитовая

-

-

6

21

Комната специалистов

Учитываем площади 2-х лестничных клеток размерами (3х6)х2=36 м2., коридора 1,8х20=36 м2 на каждом этаже и площадь внешних стен с привязкой к планировочным осям 0,2 м, и внутренних стен:

0,2*2(30+30)+0,38(24+24+27)=24+28,5=53 м2

Т.о., необходимая площадь застройки приблизительно составляет

F=636,5+36+36+53=761 м2

Принимаем с учетом требований МКРС размеры здания в плане ………………

Раздел 2. АРХИТЕКТУРНО-КОНСТРУКТИВНЫЕ РЕШЕНИЯ

  1. Общая характеристика.

Удовлетворение требований к гражданскому зданию достигается рациональными решениями схем, применения сборных, ж/б конструкций, а также существующей материально-технической базой района строительства.

В настоящем проекте приняты следующие ИБС.

В клубной части – безкаркасная (стеновая) двухэтажная, кирпичная (стены) с применением сборных ж/б конструкций из номенклатуры для гражданско-жилого строительства (перемычек, элементов лестничных клеток, настила перекрытия и покрытия). Конструктивная схема здания в клубной части –продольно-поперечные несущие стены.

ИБС здания в зрительном зале – каркасная, с применением сборных ж/б конструкций из номенклатуры изделий для промышленных безкрановых зданий. Пристроенная к торцу зала часть (фойе с входным узлом и др. помещениями) – каркасная двухэтажная из сборных ж/б элементов каркаса межвидового применения типовой серии 1.020-1/87. Применяемый каркас имеет пространственную конструктивную схему; как связи применяются диафрагмы – несущие перегородки [1. с.40-45].


  1. Применяемые архитектурные конструкции

Фундаменты в безкаркасной двухэтажной части здания приняты ленточные монолитные бутобетонные, привязка к координационным осям соответствует привязке несущих стен; в двухэтажной части здания с каркасом – столбчатые сборные ж/б стаканного типа (башмак), два типоразмера (1-под внешний, 1-под внутренние колонны); в каркасной одноэтажной (зальной) части – сборные ж/б стаканного типа, предназначенные под крайние колонны безкрановых промзданий, привязка к осям – нулевая.

Фундаментные балки – сборные ж/б, опертые на обрезы столбчатых фундаментов при помощи опорных бетонных монолитных балок. По верху фундаментных балок выполнена гидроизоляция из двух слоев рубероида.

Стены в безкаркасной двухэтажной клубной части – несущие кирпичные, над оконными и дверными проемами применены сборные ж/б перемычки брусочного типа с несущими брусками БУ для опирания на них плит настила перекрытия и покрытия.

Толщина наружных стен – 510 мм. Для повышения теплоизоляции применен плитный минералловатный утеплитель толщиной 80мм по технологии ROCKWOOL.

Внешние стены одноэтажной зальной части и двухэтажной каркасной части – кирпичные самонесущие, возведенные по фундаментным балкам. Внутренние стены безкаркасной части здания несущие, в том числе стены лестничных клеток, которые имеют толщину 380 мм.

Привязка стен к координационным осям типовая: для внутренних - -осевая, для внешних – 200 мм от внутренней поверхности стен.

Межэтажные перекрытия – в безкаркасной (двухэтажной) части – сборные ж/б многопустотные плиты из номенклатуры изделий общего применения; номинальная длина плит 6,0 и 3,0 м, толщина 220 мм, ширина 900,1000,1200 мм. Несущая способность плит – 400 кГс/м2.

Межэтажные перекрытия каркасной (двухэтажной) части – сборные ж/б балки перекрытий (ригели) длиной 6, 4,5, 3 м.

Каркас зала может быть из крайних колонн сплошного сечения 400х600 мм высотой 7,2 м.

Каркас клубной части может включать колонны крайние и средние. Сечение колонн 500х600 мм. В проекте принят неполный каркас с колоннами среднего ряда.

Толщина плит перекрытия 220 мм, высота ригелей 450 мм, толщина свеса 150 мм, вылет свеса 120 мм.

Перегородки – кирпичные толщиной 120 мм.

Окна и двери – металлопластиковые с одинарными стеклопакетами. Входные двери в здание – двухстворчатые металлопластиковые, встроенные в витраж на главном фасаде.

Подвесные потолки - из гипсокартона по всему зданию. Технология крепления – стандартная.

Полы - в зрительном зале деревянные досчатые на лагах, положенным на кирпичных столбиках по грунту, либо ламинат по стяжке, имеют расчетный уклон для обеспечения видимости. В санузлах – водонепроницаемые, плитка на клей-цементе по гирдоизоляционному слою; на первом этаже по грунту, на втором – по ж/б перекрытию. В помещении администрации – ламинат по цементной стяжке. Пол эстрады – досчатая.

Раздел 3. ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ

Во время проектирования гражданского здания культурно-зрелищного учреждения предусмотрены необходимые противопожарные мероприятия с целью:

  • снижения возможности возникновения пожара;
  • ограничение распространения пожара в здании;
  • облегчение борьбы с огнем;
  • сохранение прочности и стойкости строительных конструкций при действии на них огня;
  • обеспечение быстрой и безопасной эвакуации людей;
  • ликвидация последствий пожара.

Предусмотрены два направления противопожарных мероприятий: объемно планировочный и конструктивный.

3.1. Объемно-планировочные решения [4,5]

Входной узел имеет расчетное количество дверей. В зрительном зале предусмотрено два эвакуационных выхода [4, п.4.11]. Предусмотрен выход на сцену, связанный с наружным через лестничную клетку (служебный вход).

Выходы и лестницы для обслуживания персонала предусмотрены отдельно от входов посетителей.

При перепаде полов более 1 м в одном или смежных помещениях (без перегородок) предусматривается ограждение высотой 0,8 м.

Книгохранилище библиотеки имеет площадь до 600 м2, по этому она не разбито на отсеки. Помещения хранилища при читальном зале имеет 2 эвакуационных выхода.

Из зрительного зала предусмотрены отдельные выходы наружу, также предусмотрены выходы в вестибюль, фойе, гардеробную.

Наибольшее расстояние от любой точки зала до ближайшего места эвакуации принята не более 30 м. Ширина эвакуационного выхода (двери) из зала принята не менее 1,2 м (при емкости более 50 чел.). Двери выходов и зрительного зала по пути эвакуации – самозакрывающиеся с уплотнением.

Время эвакуации при пожаре – 2 мин.

Перед сценой и к выходу эвакуационные проходы объединены, ширина прохода принята не менее суммарной ширины проходов – 3,6 м.

Ширина лестничного марша: для 1 этажа – 1,2 м минимум.

Из помещений технологического обслуживания демонстрационного комплекса предусмотрен отдельный эвакуационный выхода со 2 этажа наружу.

3.1. Объемно-планировочные решения

Помещение книгохранилища отделено от читального зала противопожарной перегородкой.

На лестничных клетках число подъемов в одном марше принято не более 16 и не менее 3. Лестницы двумаршевые, марши и площадки имеют ограждения с поручнями, высота ограждений 0,8 м, уклон маршей не более 1:2, уклон пандусов в зрительном зале не более 1:6.

Несущие конструкции покрытия над сценой и зрительного зала в помещении клуба выполнены из негорючих материалов.

Помещения техобслуживания демонстрационного комплекса ограждены противопожарными перегородками 1-го типа (предел огнестойкости 2,5 ч) и перекрытиями 3-го типа (предел огнестойкости 0,75 ч).

Несущие элементы планшета сцены выполнены из негорючих материалов. Пол эстрады – деревянный, глубоко пропитанный антипиреном.

Кресла обеспечены устройствами крепления к полу.

Выходы на кровлю с лестничных клеток не предусмотрены. В коробке применены внешние пожарные лестницы.

Здание имеет не менее двух эвакуационных выходов с каждого этажа, включая выходы наружу через тамбуры.

Высота проходов помещений на путях эвакуации более 2 м. Высота дверей (просвет) на путях эвакуации 2,1 м. Двери открываются по ходу эвакуации из здания.

На лестничных клетках здания отсутствуют помещения какого-либо назначения. Двери лестничных клеток в открытом положении не уменьшают расчетную ширину лестничных площадок и маршей.


Раздел 4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

ОБЪЕМНО-ПЛАНИРОВОЧНОГО РЕШЕНИЯ

Экономичность объемно-планировочных решений обеспечена проектированием за счет: выдерживания площадей и объемов помещений в соответствии нормативам и задания на проектирование.

Объемно-планировочные решения здания характеризуют показатели в таблице 2. В настоящем проекте расчеты ТЭП не выполнялись.

Наименование

Кол-во

Ед.изм

Площадь застройки Пз

м2

Рабочая площадь Пр

м2

Вспомогательная площадь Пв

м2

Общая площадь По

м2

Площадь застройки, отнесенная к единице вместительности П1

м2/чел.

Строительный объем Qс

м3

Планировочный коэффициент К1= Пр/ По

-

Объемный коэффициент К2= Qс/ По

Коэффициент конфигурации Кз=Fвнеш.стен/ По


ВЫВОДЫ

Настоящий курсовой проект разработан согласно индивидуального задания на проектирование с применением лекционного курса и с использованием действующих нормативных документов СНиП, ДБН, ВСН, ДСТУ, ГОСТ.

Гражданское здание культурно-зрелищного заведения запроектирована в соответствии с современной методологией типового архитектурно-строительного проектирования, в частности с использованием метода типового проектирования по каталогам стандартных сборных ж/б конструкций, правил унификации и типизации, рациональных конструктивных схем, МКРС, прогрессивных архитектурных конструкций.

Учтен опыт проектирования зданий культурно-зрелищных учреждений.

Таким образом, здание соответствует функциональному назначению и удовлетворяет требования методики комплексного проектирования в современных условиях.


СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

  1. Романенко И.И., Котенева З.И. Гражданские здания и сооружения. Конспект лекций. -Харьков:ХГАГХ,2002.-176с.
  2. Шерешевский И.А. Конструирование гражданских зданий. -
    Ленинград: 1981, Стройиздат.
  3. ДБН Б.2.2-9-99. Общественные здания и сооружения.
  4. ДБН В.2.2-16-2005. Культурно-зрелищные и досуговые учреждения.
  5. ДБН В.1.1-7-2002. Пожарная безопасность объектов строительства.

Спроектировать культурно-зрелищное заведение со зрительным залом на 600 человек
