Разработка свиноводческого репродукторного предприятия мощностью 12 тыс. голов в год

ВВЕДЕНИЕ

Курсовой проект представляет собой разработку свиноводческого репродукторного предприятия мощностью 12 тыс. голов в год с детальной разработкой свинарника для свиноматок с установленной супоросностью не более 1200 голов.

Проект разработан в соответствии с заданием на проектирование и с учетом требований действующих в строительстве нормативных документов (СНиП, ГОСТ, ВНТП и др.).

Курсовой проект состоит из пояснительной записки и графической части. Графическая часть включает в себя 5 листов чертежей формата А3. Пояснительная записка выполнена на 37 листах формата А4.

1.Географические характеристики Воронежской области

Город Воронеж расположен на границе Среднерусской возвышенности и Окско-Донской равнины между 51° 30’ (Таврово) и 51° 50’ северной широты (Кожевенный кордон); и 39° 04’ (Подклетное) и 39° 25’ (Сомово) восточной долготы. В природном отношении город располагается на юге среднерусской лесостепи. Воронеж находится на левом и правом берегах реки Воронеж, в 8,5 км от её впадения в реку Дон, в 515 км в юго-юго-восточном направлении от Москвы.

Воронежская область расположена в центральной полосе европейской части России. Граничит: на юге — с Украиной (Луганская область) и Ростовской областью, на западе — с Белгородской областью, на северо-западе — с Курской, на севере — с Липецкой областью, Тамбовской областями, на юго-востоке — с Волгоградской областью, на востоке — с Саратовской областью. Площадь территории области — 52,2 тыс. км, что составляет около трети площади всего Черноземья. Протяжённость области с севера на юг — 277,5 км и с запада на восток — 352 км.

Территория Воронежской области больше территории таких Европейских стран как — Дания (43 098 км), Нидерланды (41 526 км), Швейцария (41 284 км), Бельгия (32 545 км).

Климат на территории области — умеренно-континентальный со среднегодовой температурой от +5,0 °C на севере области до +6,5 °C на юге. Осадков выпадает от 600 мм на северо-западе до 450 мм на юго-востоке. Большая часть области представляет собой лесостепь, но на юго-востоке имеется степная зона. На территории области расположено 738 озёр и 2408 прудов, протекает 1343 реки длиной более 10 км. Главная река — Дон, 530 из своих 1870 км протекает по территории области, образуя бассейн площадью 422 000 км.

2.Социально-экономические характеристики Воронежской области

Промышленность:

По структуре хозяйства Воронежская область индустриально-аграрная. В составе промышленности преобладают машиностроение, электроэнергетика, химическая индустрия и отрасли по переработке сельскохозяйственного сырья. На них приходится 4/5 общего объёма выпускаемой промышленной продукции. Отраслью специализации региона является пищевая промышленность (27 %), второе место занимают машиностроение и металлообработка (23 %), третье место — электроэнергетика (18 %).

Промышленность области специализируется на производстве станков, экскаваторов, металлических мостовых конструкций, кузнечно-прессового и горно-обогатительного оборудования, электронной техники (в том числе телевизоров), пассажирских самолетов-аэробусов, синтетического каучука и шин, огнеупорных изделий, сахара-песка, маслобойно-жировой и мясной продукции.

На базе разведанного минерального сырья в Воронежской области работает ряд предприятий[15], наиболее крупными из которых являются ОАО «Павловскгранит», ОАО «Воронежское рудоуправление», Семилукский и Воронежский комбинаты стройматериалов, ОАО «Подгоренский цементник», ЗАО «Копанищенский комбинат стройматериалов», «Журавский охровый завод» и другие. В области идёт освоение минеральных подземных вод.

Сельское хозяйство:

Воронежская область — крупный поставщик сельскохозяйственной продукции: она производит зерно (в основном пшеницу), сахарную свеклу, подсолнечник и другие технические культуры, картофель и овощи. Впервые в истории земледелия области в 2011 году получены рекордные урожаи: сахарной свеклы (фабричной) — 6 млн. 992 тыс. тонн (в 3,9 раза больше уровня 2010 года)[17] и подсолнечника — 1 млн. 002 тыс.тонн (в 2,4 раза больше чем в 2010 году)[источник не указан 305 дней]. В целом профиль сельского хозяйства — свекловичный с посевами подсолнечника и зерновых культур, молочно-мясным скотоводством, свиноводством и овцеводством. Среднедушевой коэффициент по производству крупы — 2,4 (данные 2002 года).

Производство мяса в крупных и средних хозяйствах

Начало 2008 года — около 8,9 тысячи тонн мяса

Январь-февраль 2009 года — 12,2 тыс. тонн.

Январь 2012 года — 26,5 тыс. тонн мяса.

Строительство:

Строительный комплекс области обладает высоким потенциалом. В числе крупнейших строительных предприятий: ЗАО СУ-11 «Воронежстрой», ОАО трест «Воронежстрой», ОАО «ДСК», ОАО «Промстрой». Сохранены высокие темпы ввода жилья. В 2006 году сдано в эксплуатацию 620 тыс. м жилья или 122 % к уровню 2005 года. А в расчёте на душу населения введено 0,52 кв. м, что в 1,7 раза превышает среднероссийский показатель (0,3)

Транспорт:

Автомобильный

По территории Воронежской области проходят:

федеральная автомагистраль E 115—М4 «Москва—Новороссийск»;

федеральная автомагистраль E 119—М6 «Москва—Астрахань»;

автомагистраль E 38—А144 «Курск—Саратов»;

трасса Р193 «Воронеж—Тамбов»;

трасса Р194 «Воронеж—Луганск».

трасса Р185 «Белгород—Россошь».

трасса Р196 «Р194 — Подгорное—М4».

Железнодорожный

В Воронежской области находятся железные дороги, принадлежащие ОАО «РЖД» и относящиеся к Юго-Восточной железной дороге.

Основные магистрали пролегают в меридиональном от станции Графская до станции Гартмашевка (центр — юг) и в широтном от станции Засимовка до станции Кардаил (Харьков — Пенза) направлениях и пересекаются на станции Лиски. Это двухпутные электрифицированные дороги, к ним примыкают однопутные, в большинстве своём неэлектрифицированные, ветви (Графская — Рамонь, Графская — Анна, Колодезная — Нововоронежская, Россошь — Ольховатка; Таловая — Бутурлиновка — Калач, Павловск-Воронежский).

Также по территории региона проходят магистральные однопутные линии на тепловозной тяге: это направления Воронеж — Курск от станции Отрожка до станции Нижнедевицк (с ветвью Ведуга — Хохольская) и Грязи — Волгоград от станции Терновка до станции Дуплятка, а также небольшая часть ветви Оборона — Эртиль.

Общая протяжённость железнодорожных линий в области — более 1100 км.

Крупнейшие станции — Лиски, Россошь, Поворино, Отрожка, Воронеж-Курский, Придача, Воронеж-1, Таловая, Подклетное. Основные железнодорожные узлы — Лискинский, Поворинский и Воронежский. Локомотивные депо — Воронеж-Курский (магиситральные грузовые тепловозы 2ТЭ116 и маневровые ЧМЭ3), Отрожка (электропоезда ЭД9 м и дизель-поезда РА2), Лиски (грузовые электровозы ВЛ80 разных индексов), Россошь (пассажирские электровозы ЧС4Т и ЭП1М).

Водный

Основные водные артерии области — реки Дон и Хопёр.

3.Ресурсы Воронежской области

Минерально-сырьевые ресурсы:

Земельный фонд Воронежской области составляет 5221,6 тыс. га, в числе которых: земли населенных пунктов – 459,5 тыс. га; земли промышленности, транспорта, связи и иного несельскохозяйственного назначения – 62,2 тыс. га; земли природно-заповедного фонда – 34,3 тыс. га; земли лесного фонда – 391,9 тыс. га; земли водного фонда – 12,2 тыс. га; земли запаса – 42,6 тыс. га; земли сельскохозяйственных предприятий и граждан – 4218,9 тыс. га. Около 80 % земель области представлены черноземами.
               На территории области протекает 828 рек общей протяженностью более 10 тыс. км. Запас поверхностных вод составляет около 14 тыс. км3. Главной водной артерией является река Дон, которая обеспечивает судоходную связь с Азовским и Черным морями. Годовых осадков выпадает сравнительно мало, большая часть их испаряется. На 1 км2 площади области приходится 70 тыс. м3 воды, на одного жителя – 1,5 тыс. м3. Эксплутационные водные ресурсы в год в среднем составляют 2,33 км3, в маловодный год – 1,73 км3.
               Сеть особо охраняемых природных территорий занимает 491,2 тыс. га (около 9,4% территории области). В нее входят 2 государственных природных заповедника: Воронежский биосферный и Хоперский общей площадью 35 тыс. га, а также комплексный охотничий заповедник республиканского значения площадью 16,9 тыс. га, федеральный охотничий заказник и 17 областных охотничьих заказников, комплексные природные заказники федерального значения "Каменная степь" и регионального значения "Хоперский", 157 памятников природы.
               Область располагает такими запасами полезных ископаемых, как цементное сырье, огнеупорные глины, песок, строительный камень.
               Минерально-сырьевые ресурсы области представлены, главным образом, нерудными полезными ископаемыми (граниты, глины, пески, цементное сырье, мел) а также рудными (медь, никель). Разведаны месторождения минеральных йодо-бромистых вод, пригодных для использования в лечебных целях. Многие месторождения по своим запасам и качественным характеристикам имеют значение не только для области, но и для России, могут разрабатываться с привлечением иностранных инвестиций.
               Минерально-сырьевые ресурсы области обеспечивают функционирование промышленности строительных материалов, химической промышленности, черной металлургии (производство огнеупорных изделий). Полностью обеспечена сырьем и имеет значительные возможности увеличения мощностей промышленность строительных материалов, в частности: цементное производство – за счет карбонатных пород (мел, мергель, известняк) и глин мезозойского возраста; производство кирпича – за счет суглинков четвертичного периода, залегающих практически повсеместно; производство керамзита – за счет юрских глин и четвертичных суглинков.
               Широко представлены строительные пески, возможен их значительный прирост. Область перспективна для производства высококачественного щебня. Черная металлургия области обеспечена собственным сырьем (огнеупорными глинами). Водные ресурсы:

Поверхностные воды. Область имеет хорошо развитую гидрографическую сеть. Общая протяженность речной сети - 5300 км. Протекает 127 рек длиной свыше 10 км, их общая длина - 3700 км. 212 речек длиной менее 10 км и более 200 ручьев (временных водотоков), как правило, формируются из родников. Наиболее крупные реки области: р.Дон с притоками - Красивая Меча, Быстрая Сосна, Снова; р. Воронеж с притоками - Становая Ряса, р. Матыра. Каждая из перечисленных рек принимает многочисленные притоки, которые имеют в основном родниковое питание. Территория области расположена в верхней части бассейна р. Дон, которая является главной водной артерией области и прорезает её с севера на юг на протяжении более 300 км. Почти все остальные реки области являются притоками Дона или относятся к его бассейну. Исключением является река Ранова, протекающая на северо-востоке области (бассейн р. Оки). В соответствии с общим наклоном поверхности р.Дон течёт на юг. Правые притоки Дона - Быстрая Сосна, Красивая Меча, Снова, Вязовня и другие, стекающие со Среднерусской возвышенности, вследствие значительного превышения водоразделов над уровнем рек, имеют значительный уклон, быстрое течение, хорошо выраженную глубинную и боковую эрозию. Реки Воронеж, Становая Ряса, Матыра, Двуречка, Усмань, протекающие по Окско-Донской низменности, в отличие от рек Среднерусской возвышенности, имеют небольшие уклоны, медленное течение, у них преобладает боковая эрозия. Вода в реках области, в основном, относится к третьему классу чистоты, т.е. умеренно загрязненная. На учете по использованию водных ресурсов находятся 609 предприятий-водопользователей, основными источниками покрытия потребности в воде являются реки: Дон, Воронеж, Матыра, Сосна, их притоки и подземные воды. Подземные воды. Общие (потенциальные) прогнозные эксплуатационные ресурсы пресных подземных вод в области составляют 2,08 млн. м3/сутки.

 Достаточно велики запасы карбонатного сырья для химической промышленности. При необходимости они могут быть увеличены за счет неэксплуатируемых мело-мергелевых месторождений.
               Имеются месторождения для производства концентрата и получения медного проката, никеля, кобальта, серы. Попутными продуктами извлечения могут быть кобальт, серебро, селен, теллур, платиноиды. Золото, как попутный компонент, оценивается в десятки тонн.
               Область перспективна на выявление промышленных месторождений алмазов, определилась первоочередная потенциально перспективная площадь для выявления полей развития кимберлитов.
               На территории области проходят нефте- и газопроводы. Имеются атомная и тепловые электростанции.

Лесные ресурсы:

По лесорастительному районированию область разделена на лесостепную (северная) и степную (южная) зоны, граница между которыми проходит с запада на восток по реке Тихая Сосна в направлении Лиски-Бобров-Таловая севернее гг. Новохопёрска и Поворино. Основными массивами естественного происхождения являются Усманский и Хреновской боры, Шипов лес, Теллермановская роща. Значительную часть лесных насаждений составляют мелкие островные урочища, нагорно-байрачные колки, а также небольшие участки, приуроченные к поймам рек. Лесные насаждения, особенно находящиеся в степной зоне, испытывают неблагоприятное воздействие засушливого климата и часто находятся в условиях близких к экстремальным. Общая площадь земель лесного фонда, всего, тыс. га - 498,7, лесистость, % - 8,4, общий запас древесины на корню, млн. куб.м - 63,7. Леса выполняют преимущественно природоохранные функции. Леса возможные для эксплуатации занимают площадь 255,7 тыс. га. Площадь земель лесного фонда с преобладанием хвойных пород составляет 103,3 тыс. га, твердолиственных - 184,8 тыс. га. Леса распределены на следующие категории защитности (в тыс. га): государственные защитные лесные полосы - 3,8; леса, имеющие научное или историческое значение - 1,0; памятники природы - 1,4; особо ценные лесные массивы - 239,6; противоэрозионные леса - 86,1; запретные полосы лесов, защищающие нерестилища ценных промысловых рыб - 41,0; лесопарковые части лесов зелёных зон поселений и хозяйственных объектов - 27,8. Современное состояние лесов в немалой степени обусловлено предшествующим ведением хозяйственной деятельности. За последние 30 лет переруб расчётной лесосеки составил около 1,4 млн. куб.м. При этом на ряде площадей не создано качественных лесных культур. Установлена полная гибель лесных культур на площади более 14 тыс. га, она обусловлена в основном климатическими факторами, недостаточным уходом и потравами их животными. Положение усложняется еще и тем, что наметилась тенденция истребления и гибели колхозных лесов, составляющих третью часть лесного фонда области и выполняющих, наряду с овражно-балочными насаждениями, почвозащитные функции. Большой ущерб лесам области наносят пожары. Ежегодно происходит около 900 лесных пожаров и возгораний на площади более 216 га.

Биологические ресурсы суши и водные биологические ресурсы:

Биоресурсы суши Растения. На территории области зафиксировано 1932 вида высших растений, кроме мхов. Самыми крупными родами в естественной флоре по числу видов являются осока - 45 видов, ястребинка - 32, лапчатка - 24, вероника - 22, горец - 21, астрагал - 19, фиалка - 19, полынь - 19, пырей и лютик - по 17 видов, составляющие 15% от всей флоры области. Кроме дикорастущих видов, зарегистрировано 355 культивируемых и 362 сорных вида. Среди культивируемых больше всего сосновых, ивовых и мотыльковых. Сорняки преобладают среди гречишных, крестоцветных, губоцветных, лебедовых, бурачниковых, сложноцветных, норичниковых и зонтичных. По абсолютному числу видов сорных растений на первом месте стоят сложноцветные, крестоцветные, злаки, губоцветные, мотыльковые и гречишные, составляющие более половины всех сорняков области. Культивируемые и сорные растения, т.е. антропофиты, составляют свыше 37% от всего числа видов. Насчитывается 170 видов древесных интродуцентов. Они происходят из Северной Америки (56 видов), Дальнего Востока (38), Европы (24), Евразии (22), Западной Европы (13), Азии (10), Сибири (4) и Африки (1 вид). В области господствуют два типа растительности - леса и степи, меньшую площадь занимают пойменные луга, совсем редки болота. Охраняемые виды. Вследствие вырубки лесов, распашки степей и лугов, усиленного выпаса скота и т.д., частично или полностью исчезли некоторые растительные группировки (например, ковыльные степи у ст. Тойда, сфагновые болота у ст. Отрожка и в Хреновском бору) и отдельные виды растений (осока низкая, пион тонколистный, прутняк распростёртый в Каменной степи, осока низкая в Хреновской степи и др.). На грани полного исчезновения находится больше 100 видов растений. До 120 редких растений области взяты под охрану, часть их вошла в Красную книгу России. Редкими являются почти все представители семейства орхидных - такие, как венерин башмачок; или грушанка одноцветковая из семейства грушанковых, и др. Лекарственные растения. На территории области имеется более 50 лекарственных и ядовитых растений. Многие виды применяются в народной медицине. Наиболее употребительные и широко распространённые лесные лекарственные растения: ландыш, медуница, плаун баранец. Животные. Животный мир области представлен тысячами видов, только позвоночных - более 430, из которых 18 занесены в Красную книгу России. Встpечаются 70 видов млекопитающих, 290 видов птиц, 56 видов и подвидов pыб, 10 видов земноводных, 9 видов пpесмыкающихся. Изученность pазных гpупп животных неодинакова. Регуляpный монитоpинг пpоводится за охотничьими видами и угодьями, где они обитают, а также за суpком-байбаком. Класс пресмыкающиеся (рептилии) включает 7 видов: 3 вида ящериц, 3 вида змей и один вид черепахи. Класс земноводные (амфибии) представлен 8 видами: обычными озёрной, прудовой и остромордой, травяной лягушками, краснобрюхой жерлянкой, чесночницей, зелёной жабой и более редкими видами - серой (обыкновенной) жабой и обыкновенным тритоном. Класс млекопитающие включает представителей 6 отрядов: насекомоядных, рукокрылых, зайцеобразных, грызунов, хищных, парнокопытных. Зарегистрировано 294 вида птиц. Из них, в настоящее время, гнездятся (или их гнездование очень вероятно) 190 видов, 12 видов отмечены как гнездящиеся в 19 в., начале и середине 20 в., но, достоверных подтверждений гнездования в последние годы не имеется (розовый пеликан, большой баклан, чёрный аист, луток, скопа, степной орёл, сапсан, степная пустельга, тетерев, стрепет, дупель, белокрылый жаворонок). Охраняемые виды. Утвержден новый перечень объектов животного мира, занесенных в Красную книгу РФ. По сравнению с предыдущей Красной книгой РСФСР, из списка редких и исчезающих видов, встречающихся на территории Воронежской области, исключен сурок-байбак. В то же время, этот список значительно расширен, и в перечень видов животных дополнительно включено 5 видов рыб, 12 видов птиц. Охотничьи виды. Область характеризуется незначительным развитием охотничьего хозяйства, что связано с природными и экономическими условиями. Общая площадь охотничьих угодий - 4700 тыс. га (89,7% территории). Из них более 400 тыс. га закреплено за Воронежской региональной организацией охотников и рыболовов, около 400 тыс. га занимают охотничьи заказники Госохотнадзора. Основные охотничьи виды: лось, кабан, косуля, олень благородный, олень пятнистый, заяц русак, лисица. Водные биоресурсы Состав ихтиофауны реки Дон и его притоков ранее был представлен двумя видами круглоротых и 60 видами и формами рыб. В последнем десятилетии в пределах области зарегистрировано 40 видов рыб. Для промышленного рыболовства можно использовать реку Дон и отдельные участки его притоков: реки Воронеж, Потудань, Икорец, Тихая Сосна, Битюг, Чёрная Калитва, Богучарка, Хопёр, Савала и Ворона, а также несколько десятков пойменных озёр и Воронежское водохранилище. На естественных водоёмах промысел ведут 6 рыбодобывающих организаций. Основные промысловые виды рыб: лещ, судак, сазан, густера, плотва, карась. Водоёмы, расположенные в бассейне Верхнего Дона, имеют значение в воспроизводстве рыбных запасов местных видов рыб и цимлянских мигрантов, поднимающихся вверх по реке Дон из Цимлянского водохранилища при высоком стоянии паводковых вод. На этих водоёмах имеются условия для воспроизводства хорошей сырьевой базы с доведением её до 20-30 тыс. ц.

Климатические ресурсы:

Климат области умеренно континентальный, средняя температура января -10,5°С на севере, -8,5°С на юге, июля - соответственно +19,6°С и +21,8°С. Среднегодовое количество осадков 550-560 мм на северо-западе и 435-525 мм - на юго-востоке. Абсолютные минимумы температур воздуха могут достигать минус 36-40°С, максимумы - плюс 38-40°С. Устойчивый снежный покров в области обычно устанавливается не ранее декабря и лежит 122 дня, в Богучаре - 103 дня. Высота его в конце зимы в лесостепной полосе составляет 30-40 см, в степной полосе - 10-15 см. В целом, повсеместно годовая сумма осадков значительно ниже величины испарения. Продолжительность вегетационного периода (с температурой выше 5°С) от 190 дней на севере, до 200 дней на юге. Безморозный период 138-148 дней. Наибольшая скорость ветра наблюдается в зимнее время (январь, февраль), а наименьшая - летом (июнь, июль, август). Что касается распределения направлений ветра по сезонам года, то осень и зима характеризуются преобладанием южных, юго-западных и западных ветров. Весной обычны ветры, дующие с юга, юго-востока и востока. Летом преобладают северо-западные, западные и юго-западные ветры. Южная часть области подвержена суховеям.

Рекреационные ресурсы и особо охраняемые природные территории:

На территории области расположены 2 государственных природных заповедника, 3 государственных заказника. Заповедник "Воронежский" (1927 г., площадь 31, 053 тыс. га). Число охраняемых видов: зверей - 58, птиц - 200, растений - 980, рыб - 38. Заповедник "Хопёрский" (1935 г., площадь 16,178 тыс. га). Число охраняемых видов: зверей - 53, птиц - 226, растений - 1019, рыб - 35. Заповедники имеют международный статус биосферного резервата. В 1996 г. организован Государственный природный заказник федерального значения « Каменная степь» - площадью 5,232 тыс. га. Проведена подготовительная работа по выделению степной особо охраняемой природной территории. Необходимость её создания обусловлена тем, что в области сохранились только отдельные плакорные участки степи, что является редким явлением в целом для Европейской части России. Натурные обследования выявили уникальное биоразнообразие на этих участках в Богучарском и Кантемировском районах. Площадь зелёных массивов и насаждений в городах: всего - 26,6 тыс. га, в расчёте на одного городского жителя - 174,7 кв.м. Разнообразие лесных и степных ландшафтов, живописные участки речных долин, уникальные лесные боры в сочетании с многочисленными памятниками истории и культуры Воронежа и других старинных городов, а также значительные площади неурбанизированных территорий создают хорошие предпосылки для широкого развития туристско-рекреационной деятельности, включая международный туризм.

4.Климатические характеристики Воронежской области

На метеостанциях проводятся ежедневные наблюдения за основными климатическими показателями. В последние 20-30 лет произошло сокращение количества пунктов метеорологических наблюдений. Сейчас на территории Воронежской области функционирует 9 метеостанций федерального уровня, в городах: Воронеж, Анна, Борисоглебск, Лиски, Нижнедевицк, Павловск, Калач, Каменная степь, Богучар. А также метеопост в г. Новохоперск.

Воронежская область располагается в умеренном климатическом поясе между 52° и 49° северной широты. Климат области умеренно-континентальный. Лето относительно жаркое, зима умеренно-холодная. Территория области почти круглый год находится под господством умеренной воздушной массы и западного переноса. Климат формируется под влиянием умеренных, тропических и арктических воздушных масс.

Равнинный рельеф области не оказывает заметного влияния на климат. Небольшие различия проявляется только в несколько повышенном, относительно общего уровня, количеством осадков на наветренных склонах возвышенностей. Поверхностное альбедо зимой, в связи с наличием снежного покрова, достигает 60%, летом составляет около 20%. В зимние месяцы ощутимо влияние Северо-Атлантического течения. Это проявляют изотермы января.

В рамках умеренного пояса область имеет три климатических района: теплый, умеренно жаркий и жаркий.

На севере области угол падения солнечных лучей изменяется от 61°50' в июле до 14°50' в январе. На юге области изменяется соответственно от 63°30' до 16°30' .

Солнечная радиация является главным источником энергии для атмосферных процессов. Радиационные ресурсы Воронежской области значительны. Радиационный баланс колеблется от 1500 до 1560 МДж/м2. Продолжительность периода с положительным радиационным балансом составляет около 8 месяцев на севере области, а на юге – до 9 месяцев. Зимой радиационный баланс приобретает отрицательные значения 39 – 42 МДж/м2 . Минимум в декабре – 17 – 21МДж/м2. Максимум же приходится на июнь: 318 – 327 МДж/м2.

Продолжительность солнечного сияния также является важной характеристикой климата. Этот показатель возрастает с северо-запада на юго-восток от 1830 до 1990 часов. Это значительная величина. Так, например, в Пятигорске она составляет 1780 часов, а в Москве – 1500 часов. Максимум солнечного сияния попадает на июнь-июль и составляет от 270-280 ч на северо-западе, до 420 ч на юго-востоке. Минимум приходится на декабрь. На северо-западе области это 29 часов, на юго-востоке – 26 часов.

Число дней без солнца за год составляет 100-106 дней на севере и 99-96 дней на юге. Преобладают такие дни в зимний период (53-56 дней). В декабре их число достигает 21-23 дней. В июле пасмурные дни могут отсутствовать на большей части территории.

Природно-климатические характеристики района строительства.

NN

Наименование характеристики

Характерис

тика

Источник

1

Район строительства

Воронеж

По заданию

2

Климатический район и подрайон

II B

[8. Рис.1]

3

Температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0.92, С

-26

[8.Табл.1]

4

Средняя температура наружного воздуха отопительного периода, С

-3,9

[8. Табл.1]

5

Продолжительность отопительного периода, суток

239

[8. Табл.1]

6

Зона влажности

нормальная

[8. Рис.1]

7

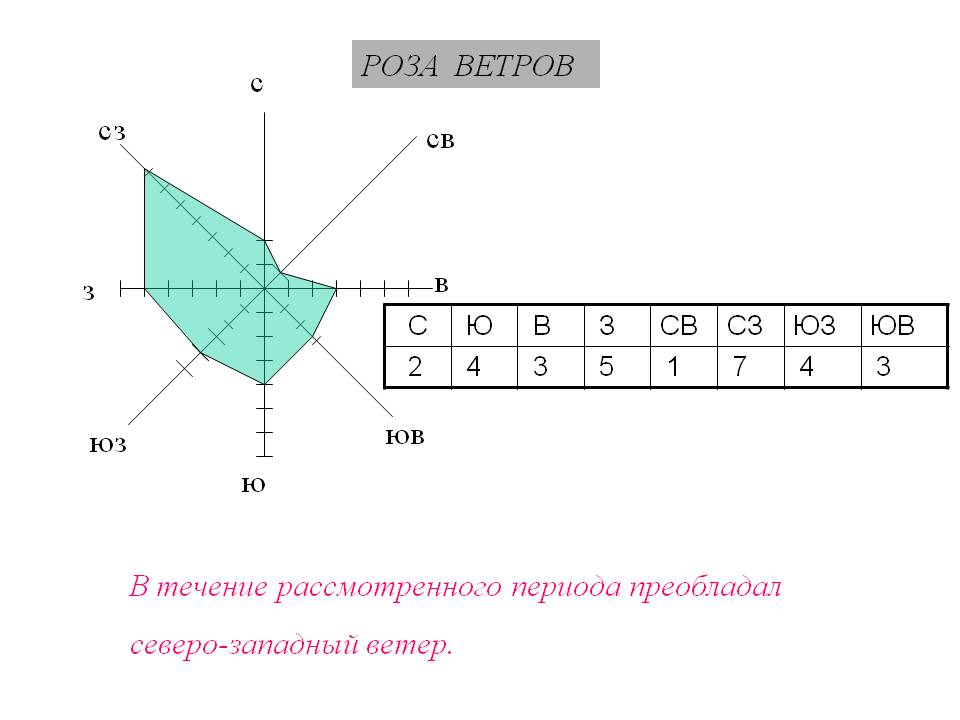

Скорость и повторяемость ветра по румбам

-за январь

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

штиль

-за июль

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

штиль

10/5,1

5/3,3

6/3,6

19/5,5

20/5,8

16/5,7

13/5,7

11/5

4

15/4,4

13/3,8

7/2,9

10/3

11/3,2

12/3,7

14/4,2

18/4,2

6

[8. Табл.2]

9

Нормативная глубина промерзания грунтов, метров

1,5

[8. Рис.4]

10

Грунты основания

Пучинистые

По заданию

5. Расчет вместимости комплекса

Расчет поголовья и скотомест на свиноводческом предприятии ведется в зависимости от его направления.

Пример расчета поголовья и скотомест на свиноводческом предприятии мощностью 54 тыс. голов свиней в год с законченным производственным циклом

  1. Исходные данные для расчета поголовья скота и количества скотомест:

мощность комплекса (МК), тыс. голов в год 54

выход поросят на один опорос (ПГ) 9,5

срок службы маток и хряков, лет 2,5

продолжительность подсосного периода, дней 26

возраст поросят при переводе на откорм, месяцев 3

количество опоросов от одной матки (ОГ) 2

продолжительность откорма, дней 116 процент сохранности поголовья (ПС) 90

размер группы подсосных маток (ПМ), голов 30

коэффициент браковки маток (K) 0,4

Коэффициент сохранности поголовья (КС) определяется как

КС = ПС /100= 90/100 = 0,9.

  1. Ритм производства (Р)

Р = 365*ПМ*ПГ*КС/ МК = 365309,50,9/ 12000=7.8 8 (дней).

Ритм производства – это оптимальный промежуток времени, в течение которого осуществляется формирование производственных групп свиней и обеспечивается получение единицы продукции.

  1. Поголовье ремонтных свинок (РС), единовременно содержащихся на комплексе, определяется по формуле:

РС = ПМ К1 ПП/Р ; К1= К/ОГ ,

где ПП – продолжительность периода.

РС = 30*0,4*24/2*8=18 (гол.).

  1. Размеры технологических групп животных определяются в соответствии с табл. 3.2.

Таблица 3.2

Фазы физиологического цикла

Коэффици-

ент по табл.

20 ОНТП

Размер

группы

1 Подсосные матки

1,0

30

2 Матки, осеменяемые и с неуста-

новленной супоросностью

1,46

44

3 Матки с установленной супоросностью

1,1

33

4 Матки за 7 – 10 дней до опороса

1,1

33

5 Матки холостые

0,8

24

Примечания:

  1. Количество производственных групп по каждой фазе устанавливают путем деления продолжительности периода производственного цикла на ритм производства.
  2. Умножая размер технологической группы на количество групп, получают поголовье по каждому периоду производственного цикла.
  3. Количество поросят-сосунов и поросят-отъемышей в группе определяют умножением размера группы подсосных маток ПМ на количество поросят от одной матки за один опорос.
  4. Также рассчитывают поголовье в группе, передаваемой на откорм. При этом учитывается коэффициент сохранности молодняка.
  5. Продолжительность периода для дезинфекции равна четырем дням.
  6. При ритме производства более четырех дней, количество необходимых резервных мест равно величине одной группы животных.
  7. При ритме меньшем или равным четырем дням, количество их определяют делением числа дней, отведенных на дезинфекцию, на ритм производства и последующим умножением на размер группы животных.
  8. Допускается для бесперебойной работы предприятия при поточном производстве резервных мест:
  • для холостых и осеменяемых маток – 10 %;
  • для поросят-отъемышей, отстающих в развитии – до 8 %;
  • для поросят-сосунов после отъема от маток (в свинар-нике-откормочнике) – 5…10 %.

9 Места для хряков-пробников устанавливают из расчета – 1 хряк на

150 маток.

Далее расчет ведется в виде табл. 3.3, приведенной ниже.

Таблица 3.3

Фазы технологического цикла

Расчет поголовья

Расчет скотомест

Продолжитель-

ность

цикла, дней

Количество групп

Количество голов в группе

Всего голов

Количество

дней на дезинфекцию

Количество резервных групп

Всего групп

Количество скотомест

Для проведения

дезинфекции

Для обеспечения программы

1

2

3

4

5

6

7

8

9

10

1.Матки осеменяемые

и с неустановленной

супоросностью (1-32

дн.)

32

4

44

176

-

-

2

6

264

2.Матки с установленной супоросностью (33-108 дн.)

76

10

33

330

4

2

-

12

3960

3. Матки за 7-10 дней до опороса

7

1

33

33

-

-

-

1

33

4. Матки подсосные (109-141 дн.)

26

4

30

120

4

2

-

6

180

5. Отдых и подготовка маток к осеменению

22

3

24

72

4

2

1

6

144

6. Поросята-сосуны

26

4

285

1140

-

-

-

4

1140

7. Поросята отъемыши

74

10

270

2700

4

2

3

15

4050

Итого

4671

50

9771

6. Требования, предъявляемые к животноводческому комплексу и зданиям основного производственного назначения.

Технологические требования

Технологические требования включают в себя требования, изложенные в СНиПах и ГОСТах для свиноводческих комплексов.

Основными из них являются требования к площади помещений и их планировке, наличие систем отопления, вентиляции, навозоудаления, требуемая площадь световых проёмов, совокупность которых обеспечивает требуемый микроклимат помещения, а значит и нормальное протекание технологического процесса.

Проектируемый свинарник предназначен для приема и содержания супоросных маток, комплектования из них производственных групп по технологическому циклу. В групповых станках, оборудованных кормушками, поилками и решетчатыми полами в зоне дефекации, содержат по 5-10 холостых или супоросных маток . Норма площади станка составляет 1,9 м2 на одну голову. Фронт кормления 0,45 м на одну голову. Кормушки групповые шириной 0,4 м могут быть бетонные или асбестоцементные корытообразной формы. Поилки соскового типа устанавливают по одной на станок над решетчатым полом.

Станок разделяется на две зоны: логово для отдыха животных и кормонавозный отсек. Логово имеет сплошной керамзитобетонный пол с уклоном 5 % и более в сторону решетчатого пола. Кормонавозный отсек состоит из групповой кормушки и решетчатого пола над каналом удаления навоза. Ограждение станка может быть изготовлено из пластмассы, металла, кирпича или железобетонных панелей. В зоне логова перегородки рекомендуются сплошные, а в зоне кормонавозного отсека - решетчатые. Станки стыкуются задними стенками. Калитки устраивают на стыке двух смежных станков под углом 45° к перегородкам, что увеличивает фронт кормления.

В здании размещаются четыре ряда станков глубиной логова по 3,3 м с образованием двух кормослужебных проходов шириной по 1,8 м.

Для организации поточности в проведении осеменения, передержки осемененных маток до выявления супоросности и опоросов животных станки в репродукторном помещении группируют по секциям согласно технологическому расчету. Секционная планировка здания способствует внедрению промышленных методов воспроизводства стада, повышению культуры производства и сокращению затрат труда.

Технологическая связь отдельных помещений и их размещение обеспечивают рациональную организацию работ и правильное течение технологического процесса. Из каждой секции обеспечен удобный выход животных на выгульные площадки.

Требования к планировке территорий предприятия.

При проектировании данного предприятия используется павильонная система застройки. Это позволяет лучше решать вопросы естественного освещения , обеспечения нормального микроклимата и вентиляции животноводческих помещений по сравнению с моноблочной застройкой. В производственной зоне комплекса размещаются унифицированные свинарники четырех типов. Это однопролётные м многопролётные здания шириной 18 м и длиной 54 м. В центре технологических взаимосвязей размещен кормоцех со складом рассыпных гранулированных кормов. Рядом расположены траншеи для силоса и подземные корнеклубнехранилища.

Хозяйственно-энергетический блок в составе котельной, пункта технического обслуживания, теплой стоянки для транспорта, склада дезсредств, навеса для машин и трансформаторной подстанции расположен ближе всего к объектам с наибольшим потреблением тепла и электроэнергии.

При въезде на территорию комплекса расположены ветсанпропускник, блок служебно-бытовых помещений с красным уголком и проходной, объединенные в одном здании.

На территории комплекса имеется ещё один блок помещений: ветеринарная амбулатория, изолятор и весовая с крытым манежем и эстакадой для погрузки животных.

Подобное решение позволяет уменьшить объём работ на благоустройство территории, создать условия для концентрации трудовых и материальных ресурсов на одной строительной площадке, сократить протяжённость сетей и сроки строительства.

Технологические требования к строительным решениям основных производственных зданий и сооружений.

Здания для содержания скота по своим габаритам отвечают требованиям технологического процесса. Полы в помещениях для содержания животных запроектированы нескользкими, нетоксичными, малотеплопроводными, водонепроницаемыми, стойкими против воздействия сточной жидкости и дезинфицирующих веществ. Уклон пола запроектирован не более: в проходах для животных и переходных галереях 6 %, в боксах - 2 %, пандусов - 15 %. Наружные ворота и двери утеплены, легко открываются и плотно закрываются. Высота от пола до низа окон принята 1,2 м.

Требования к микроклимату основных производственных помещений

От микроклимата животноводческих помещений во многом зависит здоровье животных и их продуктивность. Создание благоприятного микроклимата влияет также на условия работы персонала, срок службы зданий, условий эксплуатации технологического оборудования. Составляющими микроклимата являются: температура, влажность, скорость движения и загазованность воздуха, наличие пыли и вредных микроорганизмов, освещённость помещений.

Таблица 4

Основные параметры микроклимата основных производственных помещений.

Наименование

помещений

Температура, 0С

Относительная влажность воздуха, %

Расч.

max

min

max

Min

1

Свинарник для холостых и супоросных маток

16

19

13

75

40

2

Свинарник для тяжелосупоросных и подсосных маток

20

22

18

75

40

3

Свинарник для ремонтного молодняка

20

22

18

70

40

4

Для инвентаря

Не нормируется

Газовый состав воздуха помещений влияет на обмен веществ, продуктивность животных и их сопротивляемость заболеваниям. Запыленность и загрязненность воздуха помещений бактериями оказывает неблагоприятное воздействие на технологическое и отопительно-вентиляционное оборудование. Также органическая пыль является переносчиком болезнетворных микробов.

Достаточная освещённость повышает производительность труда, снижает долю несчастных случаев, утомляемость и уменьшает число допущенных ошибок. Для помещений свиноводческих предприятий применяется геометрический метод нормирования, заключающийся в определении отношения площади световых проёмов к площади пола. В помещениях для содержания холостых и супоросных маток это соотношение принимают равным 1:12-1:15.

Sок/ Sпол =1,81,2182/(18114)=0,038 < (1:15).

Следовательно, площадь световых проёмов не обеспечивает достаточную освещенность здания и требуется установка дополнительного искусственного освещения.

Механизация основных производственных процессов на комплексе

Механизация ферм на промышленной основе предполагает применение полного комплекта соответствующих машин и оборудования, автоматических устройств и линий, охватывающие все трудоемкие процессы на ферме.

Наиболее трудоемкими на ферме являются рабочие процессы, связанные с механизацией транспортирования и раздачи кормов, уборкой навоза.

Для механизации приготовления кормов предназначен кормоприготовительный цех, в котором применены технологические линии, обеспечивающие прием и загрузку в накопительные бункера-дозаторы исходных компонентов кормосмесителей, мойку и измельчение корм клубнеплодов, измельчение и термообработку кормов, приготовление растворов, равномерную и дозированную подачу компонентов на переработку и смешивание.

В данном проекте в кормоприготовительном цехе предусматриваются следующие технологические линии:

-подача из хранилища и переработка корм клубнеплодов;

-подача, мойка и запаривание, мятие картофеля;

-прием, накопление и подача комбикормов;

-смешивание и выдача кормовых смесей.

Раздача кормов производится электрифицированными кормораздатчиками типа РС-5АМ, перемещающимися по рельсам, проложенным в полу.

Навоз через решетчатые полы собирается в подпольные каналы, по которым удаляется навозоуборочными транспортерами ТСН - 3ОБ из помещения.

Энерго-, водо-, теплоснабжение, канализация зданий

Энерго-, водо-, теплоснабжение зданий комплекса проектируем централизованным. Электротехнические установки спроектированы в соответствии с «Правилами устройства электроустановок». Энергоснабжение комплекса запроектировано с подключением к районной сети мощностью 10кВт с установкой понижающего трансформатора на территории комплекса.

Прокладка водопроводных труб в зданиях и помещениях предусмотрена открытой – по стенам и колоннам, а также по стационарным кормушкам, клеткам, постоянным ограждениям станков, стойл и денников.

Энергоснабжение свиноводческого комплекса осуществляется от трансформаторной подстанции, расположенной на территории комплекса.

Водоснабжение осуществляется при помощи водонапорной башни.

Теплоснабжение производится от котельной, расположенной на территории комплекса. В качестве теплоносителя принимается горячая вода температурой 150 °С.

Все это объединено в хозяйственно-энергетический блок. Рядом под навесом расположен парк автомашин, обслуживающих комплекс.

Система канализации помещения увязывается со схемой навозоудаления. Канализация условно чистых стоков из бытовых помещений осуществляется по системе внутриплощадочной канализации со сбросом на локальные очистные сооружения.

Санитарно-защитные, зооветеринарные и природоохранные мероприятия для зданий и территорий комплекса

При проектировании генерального плана непременно учитывают санитарно-гигиенические требования, которые помогают охранять здоровье людей и окружающую среду от вредителей, выделяемых производством сельскохозяйственных комплексов. В соответствии с этими требованиями для людей предусматриваются бытовые помещения с душами и комнатами отдыха, выделяют площадки для отдыха. Территорию комплекса благоустраивают, озеленяют. Здания для людей размещают с наветренной стороны участка комплекса, что обеспечивает более чистый воздух, исключает неблагоприятные запахи. Здания для людей стараются разместить так же по рельефу выше комплекса, чтобы производственные стоки, разлив которых на участке вместе с атмосферными осадками практически неизбежен, не попали на территорию отдыха людей. Для защиты окружающей среды предусматривают рядовую посадку деревьев вдоль ограды комплекса.

Для санитарной защиты животноводческих комплексов предусматривают санитарные разрывы - расстояния между комплексами или наружными стенами соответствующих зданий и сооружений, между ограждениями выгулов для животных.

Ширину санитарно-защитной зоны для жилых застроек предусматривают при расположении рядом свиноводческих комплексов 500-2000 метров.

Существуют ограничения на размещение комплексов:

- не разрешается размещать площадку строительства в зеленых зонах городов,

- в первой и второй зонах санитарной охраны курорта,

- в зонах охраны памятников истории и культуры

- на землях заповедников допускается только с разрешения соответствующих органов и санитарно-эпедимиологической службы.

Дороги, по которым вывозят навоз, должны обходить населенные пункты и автострады. Открытые навозохранилища в которых содержится жидкий навоз размещают от санитарной зоны на расстоянии не менее чем 1200 м., а хранилища стоков и помета не менее чем на 500 м. Расстояния от жилой застройки до полей 100-200 м.

Место выбора площадки для строительства комплексов обязательно согласовывают с органами государственного ветеринарного надзора. Место, где предполагается расположить комплекс, должно быть благоприятным по инфекционным заболеваниям. Площадка не может быть размещена на месте бывших скотомогильников, кожсырьевых предприятий, звероводческих и птицеферм. Вблизи площадки обязательно должны быть источники воды и энергии, обеспечивающие бесперебойное снабжение комплекса. Размер площадки должен обеспечивать размещение не только размеры самого комплекса, но и здания, сооружения для механической, биологической или термической обработки навоза, которые строят на расстоянии 60-200 м. от комплекса.

Противопожарные мероприятия для зданий и территорий комплекса

Здания комплекса оборудованы системой противопожарной сигнализации, противопожарным водопроводом, установкой противопожарных гидрантов и резервных противопожарных емкостей, а так же противопожарного инвентаря внутри здания. В зданиях комплекса предусмотрены эвакуационные ворота, двери, обеспечивающие своевременную эвакуацию скота и персонала комплекса. Также предусмотрены эвакуационные и рабочие проходы шириной 1…1,5 м. Ширина ворот принята из расчета 1 м на 50 голов скота округлением до стандартного типоразмера в большую сторону, ширина дверей и проходов не менее 1 м. Противопожарные разрывы между зданиями приняты согласно требованиям СНиП [11].

Согласно требованиям ППБ 01-03 "Правила пожарной безопасности РФ", предел огнестойкости вертикальных несущих конструкций: стен, колонн 2 - 2.5 часа.

По степени взрывной и пожароопасности производство относится к категории Д. Сельскохозяйственные здания больших размеров разделяют противопожарными перегородками.

Простым и надежным средством локализации пожара является устройство между зданиями противопожарных разрывов. Величина разрыва устанавливается в пределах 12 - 18 м. в зависимости от степени огнестойкости зданий и категории взрыво-пожароопасности зданий и производства в целом.

Для вызова пожарной команды в помещениях комплекса организована связь и сигнализация, а пожарные резервуары постоянно наполнены водой.

7. Выбор и описание площадки,отводимой под строительство

Планировка производственной зоны должно предусматривать удобство выполнения на участке производственных функций, возможной наибольшей механизации, более рацио-нальное использование рельефа.

Комплекс, ввиду того, что на нем занято большое количество обслуживающего персо-нала расположен на сравнительно небольшом расстоянии от населенного пункта. Комплекс расположен с подветренной стороны по отношению к населенному пункту и ниже его по рельефу местности в такой последовательности: жилая зона, группы построек складского и хозяйственного секторов, животноводческие постройки, навозохранилища, а еще ниже и обособленно ветеринарные постройки.

Животноводческие здания, для которых требуются большие разрывы от жилых зданий, расположены в глубине участка. Фермы по рельефу местности ниже построек кормовой группы. Кормовые склады расположены вдоль проездов и связаны с кормоцехом.

Рельеф участка ровный с небольшим уклоном для стока поверхностных вод в сторону, противоположную жилой зоне. Участок имеет прочные грунты, обладающие небольшой и равномерной сжимаемостью. Недалеко от участка имеется источник водоснабжения, удовлетворяет потребность в воде для питьевых, противопожарных, хозяйственных и производственных нужд.

8. Объемно-планировочное решение здания

Здание свинарника (в плане) прямоугольной формы с размерами в осях 18х114 м. помещения для содержания животных одноэтажные. Высота помещения 2,4 м. В торцевых частях здания расположены помещения для обслуживания персонала; подсобные помещения; служебные помещения; вентиляционные; электрощитовая и инвентарная.

Общая площадь здания 2052 м2.

В здании предусмотрено четырехрядное расположение станков размерами 6,03,3 (площадью 19,8 м2) и 3,03,3 (площадью 9,9 м2). Между станками предусмотрены кормовые проходы шириной 1,8 м для проезда кормораздатчиков и два поперечных служебных прохода шириной 1,5 м. По торцам здания расположены сан. узлы для персонала здания и другие вспомогательные помещения.

9. Конструктивное решение здания

Разработка конструктивного решения здания

Конструктивное решение здания разработано в соответствии с заданием на проектирование и представлено в поперечном разрезе на 1 листе графической части проекта. В качестве основного варианта принят вариант здания рамной конструкции и крупнопанельными стенами с трехрядной разрезкой.

В качестве несущих конструкций покрытия используют ж/б полураму длиной 9м. Данный вариант исключает использование более массивных фундаментов. Их недостатками являются использование промежуточных опор.

Несущие и ограждающие конструкции покрытия.

Полурамы выполняют роль перекрытий,выполнены из железобетона. Их длина 9 м. По полурамам укладываются прогоны из двутавров N18,по ним укладываются плиты покрытия. Плиты асбесто-цементные ПКТ-3. Раскладка плит показана на плане перекрытия в графической части проекта.

Под вентиляционные каналы используют плиты с отверстиями.

Конструкция крыши и ее характерные узлы показаны в графической части проекта. Кровля вентилируемая легкая из волнистых асбестоцементных листов УВ – 7,5. Уклон кровли 15% (i=0.15).

Стены и окна. Теплотехнический расчёт стены.

Стены свинарника выполнены из крупных стеновых панелей, 2-х слойных с 3-х рядной разрезкой. Толщина слоя из керамзитобетона подбиралась согласно расчёту, произведённому на ЭВМ.

Размещение и размеры панелей показаны на разрезе 3-3 листа 1 графической части проекта.

Полурамы вставляются в стакан столбчатого фундамента и поддерживают прогоны из двутаров N18. В проекте применены полурамы прямоугольного сечения,РЖ.

В помещениях основного технологического процесса окна располагаются на высоте 0,8 м от уровня пола. Так как перепад расчетных температур внутреннего и наружного воздуха в холодный период более 25С принимают окна с двойным остеклением. Все окна открывающиеся.

Теплотехнический расчет стены

РЕЗУЛЬТАТЫ РАСЧЕТА ТОЛЩИНЫ ОГРАЖДЕНИЯ

ПО ТЕПЛОТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ

Параметры внутреннего воздуха:

температура 22 гр С.

относительная влажность 60 %.

влажностный режим помещений НОРМАЛЬНЫЙ

Район строительства Воронеж

Температура наиболее холодной пятидневки -27 гр.С.

Продолжительность отопительного периода -5 сут.

Средняя температура отопительного периода 198 гр.С.

Зона влажности СУХАЯ

Условия эксплуатации ограждений A

Требуемое сопротивление теплопередаче по санитарно-гигиеничес-

ким условиям

тр 1 *( 22+ 27 )

R = --------------- = .6767 кв.м*гр/Вт

6.2 * 8.69

где

1 - коэффициент по табл.3*

8.69 - коэффициент теплоотдачи внутренней поверхности

6.28 - нормативный температурный перепад между темпе-

ратурой внутреннего воздуха и температурой

внутренней поверхности ограждения по табл.2

Температура точки росы = 3.72 гр С

Требуемое приведенное сопротивление теплопередаче из условия

энергосбережения 1.593 кв.м*гр/Вт для 2 ЭТАПА

при градусо-сутках отопительного периода

ГСОП = ( 10 + 5 )* 198 = 2970

принято Rtr = 1.593 кв.м*гр/Вт

Таблица

ХАРАКТЕРИСТИКА ОГРАЖДЕНИЯ

Номер Наименование слоев плотность,толщина,

слоя кг/куб м м

1 Цементно-песчаный раствор 1800 0.020

2 Керамзитобетон 2500 0.330

4 Тяжелый бетон 1800 0.050

0.400

Таблица

РЕЗУЛЬТАТЫ РАСЧЕТА

НомерК-т Термическое со-

слоя тепло противление

пров. слоев

1 0.7600.020/0.760=0.026

3 0.0410.090/0.041=2.195

4 0.7000.020/0.700=0.029

1/ +1/ 1/8.699+1/23

Сумма 2.055

Для крепления панелей с полурамами, в них предусмотрены закладные детали. Крепление осуществляется сваркой. Для замоноличивания швов между панелями применяют герметизирующие материалы (мастика УМС-50).

Окна приняты с двойным остеклением в деревянных раздельных переплетах, размером 1,2х1,5 м.

Фундаменты

Фундаменты, согласно заданию на проектирование, приняты столбчатые под полурамы (ГОСТ 24022-80-1000СБ) и фахверковые колонны, под перегородки приняты ленточные монолитные фундаменты. Расположение фундаментов в плане здания показано на листе 3 графической части проекта.

Полы, внутренняя отделка помещений

Полы для данного здания выбраны согласно требованиям. В помещениях для содержания свиней полы должны быть беспустотными, достаточно прочными, стойкими против воздействия сточной жидкости и дезинфицирующих веществ, нескользкими, малотеплопроводными, водонепроницаемыми и с уклоном 5%.

Уровень полов в здании запроектирован выше проектной отметки земли на 550 мм, что предотвращает затекание в здание атмосферных вод.

Полы, систематически смачиваемые жидкостями, устроены с уклонами в сторону стока жидкости. Уклон пола в переходных галереях 6 %, в боксах - 2%, пандусов и погрузочных рамп - 15 %. В данном курсовом проекте применены три типа пола, описанные в экспликации полов, представленной на листе 5 графической части проекта.

Ворота, двери, перегородки и др. элементы здания

Число ворот и дверей предусматривается из расчета на 1 м. ширины ворот 30 голов свиноматок. Для въезда транспорта высота ворот 3,0 м, а для въезда кормораздатчиков 2,4 м. двери применяются для входа персонала в соответствующие помещения.

Перегородки применяются для огораживания подсобных помещений от основного производственного цеха. Перегородки выполнены из кирпича.

Размеры кормушек и поилок для сухих кормов с увлажнением их в кормушках принимают по нормам проектирования: должны быть шириной 500, высотой 250 мм, а для влажных кормов шириной поверху 400, понизу 300, высотой 200 мм. Поилки предусматриваются из расчета 25 голов на одно водопойное место или одну индивидуальную поилку.

Кормушки и поилки используются односторонние и имеют задний борт выше переднего. Для изготовления кормушек и поилок применяют железобетон.

10. Генеральный план территории комплекса

Генеральный план территории комплекса представлен на листе 5 графической части проекта.

Запроектированный комплекс по выращиванию 24 тысяч голов в год включает: откормочную ферму (сам комплекс), здания и сооружения по обработке и очистке навозных стоков, котельную, водозаборные сооружения.

Комплекс застроен зданиями свинарников для различных групп животных:

- свинарник маточник для проведения опоросов;

- свинарник для холостых и супоросных маток на 600 голов;

- свинарник для маток с установленной супоросностью;

- свинарник для ремонтного молодняка;

Содержание животных выгульное, в групповых станках с соблюдением ветеренарно-санитарных и профилактических мероприятий.

Территория животноводческого комплекса разделена на функциональные зоны. Зонирование территории комплекса производят с учетом обеспечения удобной и наикратчайшей связи зон между собой и жилым поселком, возможности расширения зон в перспективе при сохранении компактного расположения комплекса, сохранения протяженности инженерных сетей, соблюдение санитарных и противопожарных требований.

Зоны административно-хозяйственную, основного назначения, хранения и приготовления кормов располагается с наветренной стороны по отношению к зонам вспомогательных зданий и сооружений, хранения и обработки навоза.

Административно-хозяйственная зона данного комплекса включает дезинфекционную площадку. В пределах зоны основного назначения различают здания и сооружения для содержания животных и объекты обслуживающего назначения: бытовые помещения, погрузочные рампы, энергетические объекты и другие. Зона вспомогательных зданий и сооружений включает в себя административно-хозяйственный блок, зону ветеринарных объектов. Так же предусматриваются зоны вспомогательных зданий и сооружений: хранения и обработки навоза.

Названия и состав зон приведены в таблице 5 .

Таблица 5

Перечень и состав зон животноводческого комплекса.

Зона

Состав зоны

  1. Административно-хозяйственная

АБК, дезинфекционная площадка, вет-санитарный пропускник.

  1. Основного назначения (производственная)

Здания и сооружения для содержания животных.

  1. Ветеринарно-санитарная

Ветпункт, изолятор, санбойня, площадка для обработки кожного покрова животных.

  1. Хранения и приготовления кормов

Кормоцех, здания и сооружения для хранения кормов, автовесы.

  1. Вспомогательных зданий и сооружений

Административно-хозяйственный блок, навес для автомашин, сооружения водоснабжения.

  1. Хранения и обработки навоза

Навозохранилище, и в нем же для переработки навоза.

Технико-экономические показатели генплана.

Таблица 6

п/п

Показатель

Единица

измерения

Величина

1

2

3

4

Площадь участка S

Площадь застройки Sз

Площадь с твёрдым покрытием Sдор

Площадь озеленения Sозел

К1=Sз/S

К2=Sдор/S

К3=Sозел/S

м

м

м

м

75680

21366

35846

18468

0,28

0,47

0,25

Экспликация зданий на генплане представлена на листе 5 графической части проекта.

11. Выводы и заключения

В данном курсовом проекте разработано свиноводческое репродукторное предприятие мощностью 12 тыс. голов свиней в год с детальной разработкой свинарника для свиноматок с установленной супоростностью, вместимостью 1200 голов. Комплекс запроектирован с учётом всех действующих нормативных документов и учтены все санитарно-защитные, противопожарные, зооветеринарные и другие необходимые нормы.

Конструкции свинарника назначены в соответствии с заданием на проектирование. В разработке объёмно-планировочного решения здания учтены архитектурно-строительные, конструктивные, теплотехнические и другие нормы. Толщина ограждающих конструкций запроектирована исходя из теплотехнического расчёта.

Генплан территории отвечает метеофизическим, социально-экономическим нормам, предъявляемым к площадке, на которой будет возводиться запроектированное предприятие.


Список ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОв

1. ВНТП 2-96. Ведомственные нормы технологического проектирования свиноводческих предприятий. Утв. Минсельхозпродом России 30.05 1996 взамен ОНТП 2-85; введ. с 01.01.1998 Минсельхозпродом России. – М.: Минсельхозпрод России, 1998. – 70 с.

2. ВНТП-1-96. Ведомственные нормы технологического проектирования предприятий крупного рогатого скота - М.: Стройиздат. 1996.

3. Гераскин Н.Н., Стерн В.Н., Соколов А.Н. Сельскохозяйственные производственные комплексы., М.,-1982, 177 с.

4. ГОСТ 21.1501-92. Правила выполнения архитектурно-строительных чертежей .-М., Издательство стандартов.1993.

5. Демин, О.Б. Проектирование агропромышленных комплексов [Электронный ресурс]: О.Б. Демин, Т.Ф. Ельчищева. – Тамбов: Изд-во ФГБОУ ВПО «ТГТУ», 2012. – 128 с.

6. Кутухтин Е. Г., Коробков В. А. Конструкции промышленных и сельскохозяйственных производственных зданий и сооружений., М., Стройиздат. 1982г.

7. ППБ 01-03. Правила пожарной безопасности в Российской Федерации. ФГУВНШПО МЧС России, М.: 2003.- 239 с.

8. РД-АПК 1.10.01.02-10 Методические рекомендации по технологическому проектированию ферм и комплексов крупного рогатого скота Утв. зам. Министра сельского хозяйства РФ Беляевым А.И. 6.12.2010 г. взамен НТП 1-99. Введ с 6.12.2010 г. М.: ОАО "ЦПП", 2011. – 50 с.

9. СанПиН 2.2.1/2.1.1.1200-03 "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов (с изм. на 10 апреля 2008 года) постановление Главн. гос. сан.врача N 25 РФ от 10 апреля 2008 года Введ. с .03.2008 г. М.: ФГУП ЦПП, 2004. – 57 с.

10. СНиП 2.01.01.82. Строительная климатология и геофизика. Госстрой СССР. - М.: Стройиздат, 1983.

11. СНиП 23-02-2003. Тепловая защита зданий. Утв. Госстроем России 26.06.2003: взамен СНиП II-97-76 СНиП II-3-79*: введ. в действие с 01.10.2003. – М.: Госстрой России, ФГУП ЦПП, 2004. – 28 с.

12. СНиП 41-01-2003. Отопление, вентиляция и кондиционирование. Приняты постановлением Госстроя России № 1115 от 26.06.2003 г. взамен СНиП 2.04.05-91. Введ. с 01.01.2004 г. М.: ФГУП ЦПП, 2003. – 59 с.

13. СП 19.13330.2011 Генеральные планы сельскохозяйственных предприятий Актуализированная редакция СНиП II-97-76*. Утв.приказом Минрегион России N 788 от 27.12.2010 г. Введ. 20.05.2011 г. М.: ОАО "ЦПП", 2011. – 41 с.

15.Топчий Д.Н., Бондарь В.А., Кошлатый О.Б., Олейник Н.П., Хазин В.И. Сельскохозяйственные здания и сооружения. М., ВО “ Агропромиздат ”, 1985 - 480 с.

Разработка свиноводческого репродукторного предприятия мощностью 12 тыс. голов в год
