Организация и тактика тушения пожара в трикотажно-бельевом корпусе

PAGE 4

КУРСОВАЯ РАБОТА

Тема: Организация и тактика тушения пожара в трикотажно-бельевом корпусе


Оглавление

Введение

1. Основная часть (расчетно-пояснительная записка)

1.1. Оперативно-тактическая оценка объекта

1.2. Тактический замысел

1.3. Расчет параметров пожара на момент:

1.3.1. Сообщения о пожаре;

1.3.2. Прибытия на пожар первого подразделения;

1.3.2 Введения сил и средств первым подразделением

1.4. Оценка пожарных подразделений по определению времени боевого развертывания и реализации тактических возможностей первого прибывшего подразделения

1.5. Карточка боевых действий 1 караула

1.6. Расчет сил и средств для тушения пожара

1.7. Расчёт оптимальности работы насосно – рукавных систем пожарной техники работающей по подаче огнетушащих веществ

1.8. Организация тушения возможного пожара РТП (организация связи, взаимодействие подразделений пожарной охраны, участие администрации объекта, определение объема работ, постановка конкретных задач и отдание распоряжений

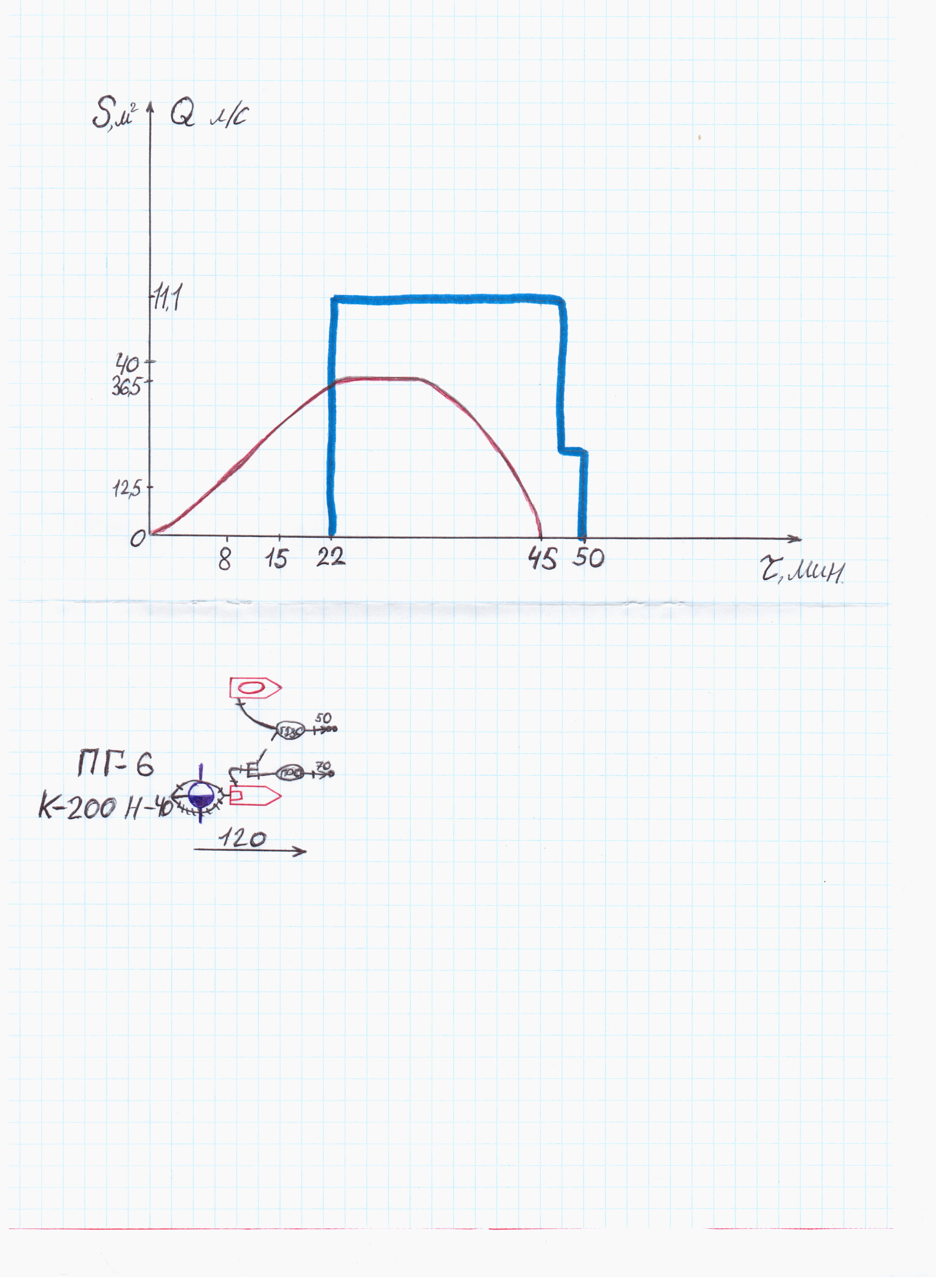

1.9. Совмещенный график изменения параметров развития и тушения пожара.

График сосредоточения и введения сил и средств во времени

1.10. Заключение

1.11. Список используемой литературы

Введение

Основной боевой задачей по тушению пожара является достижение локализации и ликвидации пожара в сроки и в размерах, определяемых возможностями привлеченных к его тушению сил и средств пожарной охраны.

Выполнение основной боевой задачи обеспечивается силами пожарной охраны - личным составом органов управления и подразделений пожарной охраны.

Для выполнения боевых задач используются различные средства: пожарные машины, приспособленные для целей пожаротушения автомобили, пожарное оборудование и вооружение, средства индивидуальной защиты органов дыхания, огнетушащие вещества, аварийно-спасательное оборудование и техника, системы противопожарной защиты объектов, средства связи, инструменты и оборудование для оказания первой медицинской помощи.

Для успешного выполнения боевой задачи необходимо:

·        своевременное сосредоточение сил и средств на пожаре;

·        активные наступательные действия с учетом решающего направления.

Тушение пожара это боевые действия, направленные на спасение людей, имущества и ликвидацию пожара (ликвидация горения). Тушение пожаров является одной из основных функций системы обеспечения пожарной безопасности.

1. Основная часть (расчётно-пояснительная записка)

1.1 Оперативно-тактическая характеристика трикотажно-бельевого корпуса.

Трикотажно-бельевого корпус построен более 35 лет назад, предназначен для изготовления детских и взрослых трикотажных изделий. Здание 2 степени огнестойкости, четырехэтажное с цокольным этажом, размером в плане 150х24 метра. С каждого этажа имеется три эвакуационных выхода. Микроклимат внутри производственных помещений обеспечивается работой 24 кондиционеров, установленных по периметру здания. В цехе установлено 349 прядильных станков, на каждом станке сосредоточено около 28 кг пряжи. В этом же цехе эксплуатируется два цеховых склада: в складе прядильного производства хранится 40 т пряжи, во втором складе ОТК хранится около 8 т пряжи. Цеховые склады от прядильного производства отделены металлической сеткой. В цокольном этаже размещены преимущественно склады готовой продукции, имеется семь эвакуационных выходов. Стены, перекрытия – железобетонные. Перегородки – полнотелые кирпичные. Кровля – рубероидная. Отопление – центральное водяное. Освещение – электрическое. Все помещения трикотажно-бельевого корпуса оборудованы автоматической пожарной сигнализацией с выводом сигнала в помещения начальника караула ВОХР. Общее количество рабочих во всех цехах данного корпуса составляет 520 человек.

Схема 1.

Трикотажно-бельевой корпус

1 этаж

Схема водоснабжения.

На территории объекта имеется 7 пожарных гидрантов не кольцевой сети Н-40 и внутри корпуса 6 пожарных кранов. Также в ста сороках метрах имеется пожарный водоем объемом 500 м3.

Схема 2.

Таблица1.

Наименование частей, тип и количество прибывающей техники

Номер

вызова

Вариант задания

3

1

ПЧ-4

АЦ-40(131)137

АНР-40(433362)

2

ПЧ-1

АЦ-40(375)Ц1-А

АН-40 (433422)

АСО-12(66)90А

СПЧ-1

АЦ-40(375)Ц1-А

ПНС-110(131)

ПЧ-5

АЦ-40(433362)

АЛ-30(131)Л21

ПЧ-13

АЦ-40(433362)

АТ-3(131)Т2


3

ПЧ-3

АЦ-40(131)137

ПЧ-15

АЦ-40(433362)

ПЧ-6

АЦ-40(375)Ц1

АВ-40(375Н)Ц50А

ПЧ-19

АНР-40(433362)

4

СПЧ-3

АЦ-40 (133Г1)181

ПЧ-7

АЦ-40(131)137

ППЧ-8

АЦ-30(53А)106Б

ПЧ-2

АЦ-40(433362)

Таблица 2.

Время нахождения подразделений в пути

Время нахождения подразделений в пути, мин

Варианты задания

Номер

вызова

3

1

6

2

8

10

13

16

3

17

18

20

20

4

22

24

25

29

1.2 Тактический замысел

Пожар возник в 19:00, на участке браковочной продукции, место пожара А3. Из-за неисправности электропроводки, сработал дымовой извещатель и поступил сигнал на пульт ВОХР. Сообщение о пожаре в ПЧ поступило через 8 минут после его возникновения.

В начальной стадии развития пожар будет иметь угловую форму 900, т.к. возник в углу, при его дальнейшем развитии, он может принимать различные формы.

К моменту прибытия и подачи огнетушащих веществ первым подразделением, пожар охватил часть тюков текстильных изделий.

1.3 Расчет параметров пожара до момента введения сил и средств первым подразделением

1.3.1. Определение параметров пожара на момент сообщения в пожарную охрану

1) Vл линейная скорость распространения горения, (м/мин):

Vл = 0,4 м/мин ([4] раздел 1.2)-склад текстильных изделий

2) Определение пути, пройденного огнём.

По тактическому замыслу время до сообщения д.с в пожарную охрану о пожаре 8 минут, что является выполнением условия:

д.с.<10 минут:

и следовательно формула определения пути пройденного огнем будет иметь следующий вид:

L=0,5Vл1=0,5х0,4х8=1,6 [м],

3) Определение формы площади пожара.

Принимая во внимание место возникновения пожара и путь пройденный огнем, определяю форму площади пожара: угловая 90.

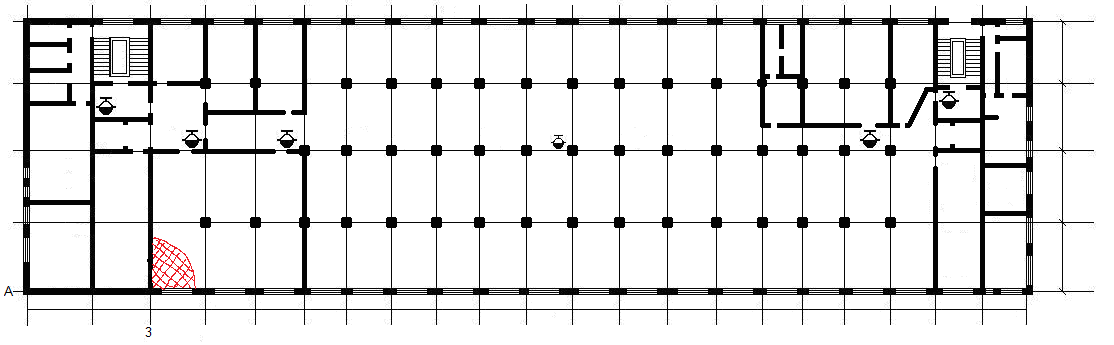

Схема 3.

4) Определение площади пожара.

Так как площадь пожара угловая, то площадь находится по следующей формуле:

Sп =0,25L2 = 0,25х3,141,62=2 [м2].

5) Определение периметра пожара.

В виду того, что форма площади пожара угловая периметр находится по формуле:

Рп = L/2 + 2L=3,14х1,6/2+2х1,6=5,7 , [м]

6) Определение фронта пожара:

имея угловую форму пожара, определение фронта пожара будет следующей

Фп = L/2 =3,141,6/2=2,5[м];

7) Определение скорости роста площади пожара.

Скорость роста площади пожара (Vs) определяется по формуле :

Vs = ==0,25[м2/мин.]

8) Определение скорости роста периметра пожара.

Скорость роста периметра пожара (Vр) определяется по формуле:

Vр = =5,7/8=0,7 [м/мин.]

9) Определение скорости роста фронта пожара.

Скорость роста фронта пожара (Vф) определяется по формуле:

Vф = =2,5/8=0,31 [м/мин.]

1.3.2 Определение параметров пожара на момент прибытия первого подразделения

1) Определение времени прибытия первого подразделения.

Время прибытия первого подразделения на место вызова складывается из времени до сообщения в ПЧ, времени сбора личного состава караула по тревоге и времени следования подразделения от ПЧ до места вызова.

По требованиям нормативов по ПСП время сбора сб по тревоге равно 1 минуте. Время следования берется из расписания выездов пожарных подразделений или рассчитывается по отдельной формуле.

приб.1=д.с.+сб.+сл.1=8+1+6=15 , [мин.]

где

сл.1 =6 минутам - время следования первого подразделения от ПЧ до места вызова, берется из расписания выездов пожарных подразделений.

2).Определение пути, пройденного огнём.

Путь, пройденный огнём на момент прибытия первого подразделения, определяется по формуле:

L=5Vл+Vл(приб.1-1) =50,4+0,4 (15-10)=4 [м].

Принимая во внимание путь пройденный огнем определяю форму площади пожара: угловая 90.

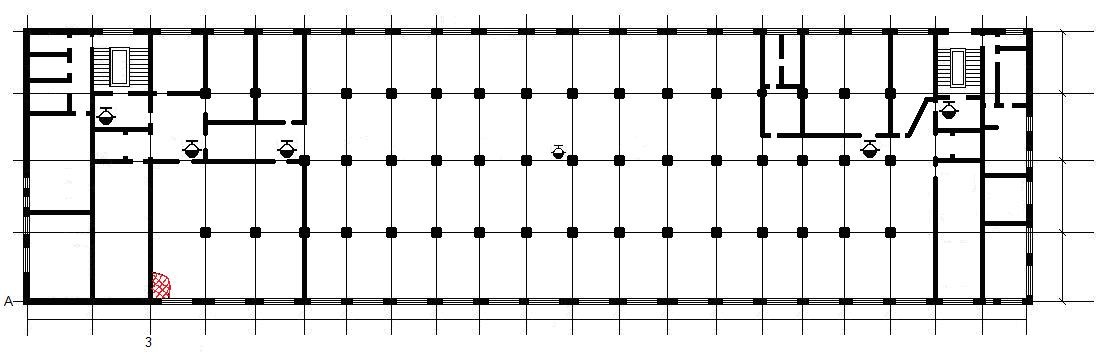

Схема 4.

3) Определение площади пожара.

Так как площадь пожара угловая, то площадь находится по следующей формуле:

Sп =0,25L2 = 0,25х3,1442=12,5 [м2].

4) Определение периметра пожара.

В виду того, что форма площади пожара угловая периметр находится по формуле:

Рп = L/2 + 2L=3,14х4/2+2х4=14,28 [м]

5) Определение фронта пожара:

имея угловую форму пожара, определение фронта пожара будет следующей

Фп = L/2 =3,144/2=6,28 [м];

6) Определение скорости роста площади пожара.

Скорость роста площади пожара (Vs) определяется по формуле :

Vs = ==0,83 [м2/мин.]

7) Определение скорости роста периметра пожара.

Скорость роста периметра пожара (Vр) определяется по формуле:

Vр = =14,28/15=0,95 [м/мин.]

8) Определение скорости роста фронта пожара.

Скорость роста фронта пожара (Vф) определяется по формуле:

Vф = =6,28/15=0,41 [м/мин.]

1.3.2 Определение параметров пожара на момент введения сил и средств первого подразделения

1) Определение времени свободного развития горения.

Эта величина складывается из времени прибытия первого подразделения и времени затраченного на боевое развертывание, которое по требованию наставления по ПСП равно 6-8 минут. Принимаю среднее значение - 7 минут.

св.=д.с.+сб.+сл.1+б.р. =8+1+6+7=22 [мин.]

2) Определение пути, пройденного огнём.

Путь пройденный огнем на момент введения сил и средств первого подразделения определяется по формуле:

L=0,5Vл1+Vл (св.-1) =0,5х0,4х10+0,4х(22-10)=6,8 [м].

3) Определение формы площади пожара.

Принимая во внимание путь пройденный огнем, определяю форму площади пожара: угловую 90.

Схема 5.

4) Определение площади пожара.

Sп =0,25L2 = 0,25х3,146,82=36,5 [м2].

5) Определение периметра пожара.

В виду того, что форма площади пожара угловая периметр находится по формуле:

Рп = L/2 + 2L=3,14х6,8/2+2х6,8=24,28 [м]

6) Определение фронта пожара:

имея угловую форму пожара, определение фронта пожара будет следующей

Фп = L/2 =3,146,8/2=10,67 [м];

7) Определение скорости роста площади пожара.

Скорость роста площади пожара (Vs) определяется по формуле :

Vs = ==1,65 [м2/мин.]

8) Определение скорости роста периметра пожара.

Скорость роста периметра пожара (Vр) определяется по формуле:

Vр = =24,28/22=1,1 [м/мин.]

9) Определение скорости роста фронта пожара.

Скорость роста фронта пожара (Vф) определяется по формуле:

Vф = =10,67/22=0,48 [м/мин.]

1.4. Оценка пожарных подразделений по определению времени боевого развертывания и реализации тактических возможностей первого прибывшего подразделения

На пожаре идет борьба за выигрыш времени, т.е. чем раньше мы приступим к тушению, тем успешнее ликвидируем пожар и с меньшим ущербом. Продолжительность боевого развертывания является функцией множества различных постоянных и переменных факторов, что обуславливает трудность разработки его аналитических зависимостей.

В общем виде продолжительность боевого развертывания можно описать моделью:

б.р = f (Nл.с., Na, Р, L, М, В г, В с, t°, hэ, , П, Nэ, h c ,Y, О) + ,

где: Nл.с — численность боевого расчета;

Na, P — количество используемого пожарно-технического вооружения и его масса соответственно;

L — длина рукавной линии;

М — участок, местности, где проводится боевое развертывание;

В г — время года;

В с — время суток;

t° — температура окружающей среды;

h c — глубина снега;

— угол уклона местности;

П — вид пожарного автомобиля;

Nэ, hэ — количество и высота этажа соответственно;

Y — условия боевого развертывания (задымленность);

О — обученность личного состава;

— случайная компонента, учитывающая влияние неучтенных факторов.

Постоянными факторами являются: Nл,с, Na, P, Nэ, hэ.

Переменными факторами — М, В г, В с, t°, П ,Y, О, .

Как показывает практика, и подтверждают эксперименты, основное влияние на продолжительность боевого развертывания оказывают влияние количество пожарных, проводящих его, количество и масса используемого пожарно-технического вооружения (ПТВ) и расстояние, на которое оно перемещается. Это позволяет сделать некоторые упрощения математической модели для определения времени боевого развертывания.

1.4.1.Расчет времени боевого развертывания:

Время года — лето; время суток — день; место пожара — участок браковочной продукции трикотажно-бельевого корпуса; расстояние от водоема до места пожара - 120 м.

Характеристика: участок местности — уклон +200, возраст пожарных — до 30 лет.

На тушение пожара прибыло 2 отделения, укомплектованные личным составом на 80 %, ПЧ-4 АЦ-40(131)137, с боевым расчетом 6чел., включая начальника караула и водителя и АНР-40(433362) 6 чел., включая командира отделения и водителя.

Отделение на АЦ-40(131)137проводит боевое развертывание и звеном ГДЗС подает ствол РСК-50 на локализацию горения от АЦ. Отделение на АНР-40(433362)

устанавливает автоцистерну на ПГ-6, который находится в ста двадцати метрах, прокладывает магистральную линию и звеном ГДЗС подает ствол РС-70.

Выбираем схему боевого развертывания:

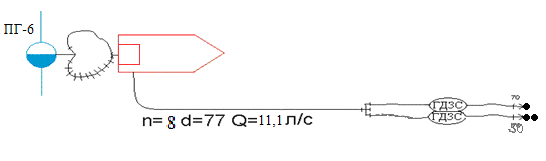

Схема 6.

1) Определяем количество рукавов в магистральной линии

(рукавов)

Разбиваем боевое развертывание второго отделения на две фазы:

- пожарный № 3, 4 и водитель устанавливают АНР на ПГ и прокладывают магистральную линию на 8 рукавов d = 77 с разветвлением РТ-80 к месту пожара;

- командир отделения, пожарный №1 и пожарный №2 снимают СИЗОДы с автомобиля, одевают их, берут фонарь, радиостанцию и направляются к АЦ первого отделения, от АЦ первого отделения проводят предварительное боевое развертывание..

Время боевого развертывания на горизонтальном участке местности, будет определяться временем, за которое пожарные установят АНР на гидрант, проложат магистральную линию и проведут предварительное боевое развертывание с подачей ствола РС-70.

1) Определяем время установки АНР на ПГ и прокладки магистральной линию на 8 рукавов d = 77 с разветвлением РТ-80 к месту пожара;

Значение коэффициента А, учитывающего, сколько раз в среднем пожарный преодолевает расстояние L:

Принимаем. А = 1, так как в любом случае пожарный преодолевает расстояние L.

Определяем значения коэффициентов 1 и 2, учитывающих долю расстояния, преодолеваемую пожарными без ПТВ и с ПТВ:

Итого общая масса ПТВ, переносимого пожарными 87,4 кг. На одного пожарного приходится 29,1 кг, следовательно, коэффициент 3 будет равен:

3= 1, 42

Определяем время установки автомобиля на водоем тремя пожарными

Определяем значение коэффициента Кн., учитывающего влияние времени суток (светлое время суток):

Определяем значение коэффициента Кв, учитывающего влияние возраста пожарных:

Определяем значение коэффициента, учитывающего влияние уклона местности, Кп (+20):

Определяем значение коэффициента, учитывающего влияние температуры окружающей среды (+10)

Kt=1

Коэффициент, учитывающий покрытие участка местности, Км (грунт)

Км =1,1

Определяем значение коэффициента, учитывающего влияние всех учтенных переменных факторов:

2 ) Определяем время предварительное боевое развертывание от АЦ 1 отделения звеном ГДЗС с подачей ствола РС-70.

По схеме развития пожара на момент прибытия первого подразделения определим длину рабочей линии:

Определяем количество рукавов в рабочей линии:

Общее время предварительное боевое развертывание от АЦ 1 отделения с подачей ствола РС-70 составит :

где:

А = 1/Nзв(1+L/13B) -1 + 0,5 1ЗВ /L(N3B - 1)

Принимаем А = 1, так как в любом случае пожарный преодолевает расстояние L;

Итого общая масса ПТВ, переносимого одним звеном составит 79,3 кг. На одного газодымозащитника приходится 26,4 кг, следовательно, коэффициент 3 будет равен:


Определяем значение коэффициента Кн., учитывающего влияние времени суток (светлое время суток):

Определяем значение коэффициента Кв, учитывающего влияние возраста пожарных:

Определяем значение коэффициента, учитывающего влияние уклона местности, Кп (+20):

Определяем значение коэффициента, учитывающего влияние температуры окружающей среды (+10)

Kt=1

Коэффициент, учитывающий покрытие участка местности, Км (грунт)

Км =1,1

Определяем значение коэффициента, учитывающего влияние всех учтенных переменных факторов:

Определим время подготовки к боевому развертыванию, :

Таблица 3.

Действия звена ГДЗС при подготовке к боевому развертыванию

№ боевого расчета

Действия

Время, с

Командир звена

- снимает фонарь

- снимает рацию

- снимает СИЗОД с автомобиля

- проводит боевую проверку

1,2

1,2

1

60

Газодымозащитник № 1

- снимает 2 рукава d = 51

- соединяет 2 рукава между собой

- присоединяет рукава к ПА

- снимает СИЗОД с автомобиля

- проводит боевую проверку

4.5

4.5

1,5

1

60

Газодымозащитник № 2

- открепляет лом

- открепляет ствол РС-70

- прикрепляет ствол к рукаву

- снимает СИЗОД с автомобиля

- проводит боевую проверку

1,2

1,1

1,5

1

60

Как видно из таблицы 3, наибольшее время при подготовке к боевому развертыванию затрачивает газодымозащитник № 1, поэтому:

3) Общее время боевого развертывания на горизонтальном участке местности, будет определяться временем, за которое пожарные установят АНР на гидрант, проложат магистральную линию и проведут предварительное боевое развертывание

4) Определяем время боевого развертывания первого отделения. Первое отделение, как и второе, производят боевое развертывание, что занимает 71,5 секунды, значит время боевого развертывания составит 7,1 мин.

КАРТОЧКА

действий _1__караула (смены) пожарного подразделения 6 ОФПС 4 ПЧ на пожаре № _31_, происшедшем _____23.06.2010_______

(число, месяц, год)

1. Наименование организации (объекта), ведомственная принадлежность (форма собственности, адрес) ____Трикотажно-бельевой корпус___________________Комарова 12___

2. Характеристика организации (объекта) ___150х24_м___четырехэтажное___

(размеры в плане, этажность,

____IIСО_______категория В___________________________

конструктивные особенности, степень огнестойкости, категория производства)

3. Кем охраняется организация (объект), кто обнаружил пожара ___________ ___сотрудник ВОХР___________________________

4. Время:

возникновения пожара ___19:00__________________________________

обнаружения пожара ____19:06________площадь______1,5_ м2_________

сообщения о пожаре _____19:08_______площадь_______2___ м2_

выезда дежурного караула (смены) ____19:09______________________

прибытия на пожар ____19:15__________площадь_____12,5__ м2_________

подачи первого ствола ____19:22____площадь______36,5___ м2_______

вызова дополнительных сил ___-____площадь____-___ м2__________

локализация ______19:23___________площадь_______40_ м2______

ликвидация 19:45 возвращения в часть (место постоянной дислокации)20:00

5. Водоснабжение:_____ПГ-6_______120м_________________

(вид, характеристика водоснабжения, исправность, расстояние до места пожара)

6. Способы подачи воды: от емкостей автоцистерн ____2________

(количество стволов)

с установкой на водоисточник ___АНР-40______120м_______________

(количество и вид используемой техники, расстояние до места пожара)

подвоз воды ____-___________________________________________________

(количество и вид используемой техники, расстояние до водоисточника)

подача воды в перекачку__-______________________________________

(количество и вид используемой техники, длина магистральной линии)

7. Обстановка на пожаре ____из окна трикотажно-бельевого корпуса идет дым_ (что и где горело, ход развития и тушения пожара, действия формирований ДПО и населения до прибытия пожарных подразделений, действия пожарных подразделений)

8. Оценка действий: РТП-1 _____удовлетворительно__________________ РТП-2 и последующих_______удовлетворительно___________

__________________________________________________________

Начальников участков (секторов) тушения пожара ___-________ _________________________________

Пожарных подразделений _____ удовлетворительно ______________

__________________________________________________________________

9. Особенности тушения пожара: необходимость большого количества воды___

создание оперативного штаба на пожаре__- __________

(время, состав штаба)

создание участков (секторов) тушения пожара ___локализация пожара_______19:23 ликвидация пожара_19:45______

(время, задачи участков (секторов) тушения пожара)

10. Обстоятельства, способствующие развитию пожара: ____ ____распространение по тюкам текстильных изделий_________

усложняющие обстановку: ____________________________________

(наличие АХОВ, взрывчатых, радиоактивных веществ)

11. Кем (чем) потушен пожар: _______ФПС__________________________

(Формированием ДПО, подразделением пожарной охраны

__________________________________________________________________

населением, совместно, первичными средствами, автоматикой)

11.1. С использованием техники организаций (объектов):

_____-______________________________________________________

(указать вид техники)

11.2. С использованием сил и средств опорных пунктов тушения крупных пожаров____-_________________________________________________

11.3. С применением ГДЗС __________________________________________

одно звено_____________ два или более звеньев____23 мин_____________

(время работы) (время работы)

12. С какими службами было организовано взаимодействие: _____администрация объекта_______________________________________

13. Не прибыли подразделения предусмотренные расписанием выездов и планом привлечения сил и средств __________-________________________________________________________

(какие подразделения, причина неприбытия)

14. Неисправность в работе пожарной техники:

_______-______________________________________________

(марка автомобиля, номер подразделения, вид неисправности)

15. Причина и виновник пожара (если установлено)___устанавливается____

__________________________________________________________________

16. Результаты пожара:

16.1. Спасено людей ___-_______чел., из них;

а) пожарными ____-__________ ;

б) формированиями ДПО ___-__ ;

в) населением ________-__________

16.2. Погибло при пожаре и какая причина______-_______________

16.3. Пострадало людей ___________-____________________________

16.4. Уничтожено строений __________-_________________________

16.5. Погибло животных _______________-________________________

16.6. Сумма ущерба, причиненного пожаром ______устанавливается________

16.7. Общая стоимость спасенного имущества __устанавливается_____________

17. Израсходовано огнетушащих веществ ______15__м3_______________

__________________________________________________________________

(воды, пенообразователя, порошка и др.)

18. Случаи нарушения правил охраны труда и техники безопасности работниками пожарной охраны____не имели_____________________________

(имели место, не имели)

при этом: погибло ______-__________________________ чел.

пострадало ____________-___________________________ чел.

19. Выводы, предложения и принятые меры: __проведен разбор пожара с караулом________________________________________________________

+Планы, схемы, фотоснимки и др.

Руководитель подразделения

пожарной охраны В.В Федотов (И.О.Ф.)

(подпись)

« _23_ » __июня_ 2010 года.

1.6.Расчет сил и средств для тушения пожара

1. Определение площади пожара

L=0,5Vл1+Vл (св.-1) =0,5х0,4х10+0,4х(22-10)=6,8 [м].

Sп =0,25L2 = 0,25х3,146,82=36,5 [м2].

2.Определение площади тушения пожара

Так как площадь пожара меньше 100 м2, то площадь тушения пожара равна площади пожара = 36,5 м2

3 .Определение требуемого расхода воды на тушение пожара

Интенсивность подачи воды составит 0,2 л/с*м2 ([4] Раздел 2.3)-тюки текстильных изделий

Требуемый расход воды на тушение пожара составит:

4. Определение требуемого расхода воды на защиту

5. Определение общего расхода воды

6. Определение требуемого количества стволов на тушение пожара

Для тушения пожара принимаем ствол РС-70 с расходом 7,4 л/с при напоре у ствола 40 м.

ствол РС-70

7. Определение требуемого количества стволов на защиту

На защиту принимаем ствол РСК-50 с расходом 3,7 л/с, при напоре у ствола 40 м.

ствол РСК-50

8 .Определение фактического расхода воды

9.Определим водоотдачу наружного водопровода

Водоотдача кольцевой водопроводной сети рассчитывается по формуле:

Qксети = (D/25)2 Vв = (200/25)2 2=128 [л/с],

где:

D – диаметр водопроводной сети, [мм];

25 – переводное число из миллиметров в дюймы;

Vв – скорость движения воды в водопроводе, которая равна:

- при напоре водопроводной сети H=40 м вод.ст. -Vв =2 [м/с].

Наружный водопровод обеспечивает требуемый расход и количество воды на тушение пожара.

10 .Определение требуемого запаса воды для тушения пожара и защиты объекта.

На объектах, где запас воды для целей пожаротушения ограничен, проводится расчёт требуемого запаса воды для тушения и защиты, а так как наш объект достаточно обеспечен водой, то расчет не требуется

11. Определение предельного расстояния подачи огнетушащих средств

Lпред===350 [м]

где:

Нн – напор на насосе, который равен 90-100 м вод.ст.;

Нразв –напор у разветвления, который равен 40-50 м вод.ст.;

Zм –наибольшая высота подъёма (+) или спуска (-) местности на предельном расстоянии, [м];

Zств - наибольшая высота подъёма (+) или спуска (-) ствола от места установки разветвления или прилегающей местности на пожаре, [м];

S- сопротивление одного пожарного рукава, ();

Q- суммарный расход воды одной наиболее загруженной магистральной рукавной линии, [л/с];

«20»- длина одного напорного рукава, [м];

11. Определим требуемое количество пожарных автомобилей

С учетом использования насосов на полную тактическую мощность, требуемое количество пожарных автомобилей составит:

где:

0,8 – коэффициент полезного действия пожарного насоса;

Qн – производительность насоса пожарного автомобиля, [л/с].

13. Определение требуемой численности личного состава для тушения пожара

Nл.с.= Nгдзс3+ Nавт. 1+ Nсв. 1 = 23 + 1 + 1 = 8 человек

где:

14 Определим требуемое количество отделений

отделения

Согласно расписанию выездов гарнизона, по первому номеру вызова на пожар прибывают 2 отделения на основной пожарной технике.

  • по первому номеру АЦ и АНР, укомплектованность 80 %, таким образом человек

Вывод о достаточности сил и средств

Сил и средств, для ликвидации пожара по первому номеру достаточно.

Время локализации пожара наступает на 22 минуте, так как Qф>Qтр.

Повышение ранга пожара не требуется, а значит в создании штаба и тыла на пожаре нет необходимости.

1.7 Расчёт оптимальности работы насосно – рукавных систем пожарной техники работающей по подаче огнетушащих веществ

Расчет оптимальности насосно-рукавной системы АНР, подающей воду от ПГ

1.Определяем расстояние до объекта

Согласно схеме водоснабжения расстояние от водоема до объекта 120 м

2 Определяем количество рукавов в магистральной линии

рукавов d = 77мм

3 Определяем условный предельный расход по магистральной линии

,

Где:

10 – напор на разветвлении;

У = +20 – уклон местности;

Нств = 40 м.

4. Предельный расход магистральной линии равен:

5. Определяем напор на насосной установке ПА по наиболее нагруженной магистральной линии:

6 Схема подачи стволов

Схема 7.

1.8. Организация тушения возможного пожара первым РТП

Таблица 4.

1.8.1 Учет сил и средств

пч

взаимо-

действу

ющей

службы

Время

прибытия

Численность

боевого

расчета

Боевая задача, время получения

Участок

тушения

пожара

№

Время

введения

первого

ствола

Время

убытия

с места

пожара

1

2

3

4

5

6

7

ПЧ-4

19:15

АЦ

6 чел.

АНР

6 чел.

Командиру 1-го отделения: 19:15

Установить АЦ у входа. Подать звеном ГДЗС ствол РСК-50 в окно.

Командиру 2-го отделения: 19:15

Установить АНР на ПГ, проложить 1

магистральную линии 77, РТ-80

установить у входа. Подать на тушение звеном ГДЗС ствол РС -70 в окно.

1

1

19:22

19:22

1.8.2 Учет распоряжений и информации

Таблица 5.

Время

Что передано

Кому передано

Кто передал

Кто принял

1

2

3

4

5

19:15

Прибыл к месту пожара, из окна трикотажно-бельевого корпуса идет дым. Разведка.

ЦУС

РТП-1

ЦУС

19:15

Установить АНР на ПГ , подать на тушение звеном ГДЗС ствол А.

Командиру 2-го отделения

РТП-1

Командир 2-го отделения

19:15

Подать звеном ГДЗС ствол Б в окно. Выставить пост безопасности.

Командиру 1-го отделения

РТП-1

Командир 1-го отделения

19:22

Горят тюки одежды на площади 35 кв.м, на тушение подан ствол РС-70 и РСК-50. сил и средств на тушение достаточно, отбой второму номеру

ЦУС

РТП-1

ЦУС

19:23

Локализация пожара.

ЦУС

РТП-1

ЦУС

19:45

Ликвидация пожара

ЦУС

РТП-1

ЦУС

Вывод: по результатам анализа обстановки и расчетам, можно сделать вывод, что быстрота и слаженность действий личного состава обеспечила быструю ликвидацию пожара.

1.9. Совмещенный график изменения параметров развития и тушения пожара

Схема 8.

1.10 Заключение

Продолжительность боевых действий подразделений определяется временем, необходимым для выполнения боевой задачи на пожаре, и зависит от условий боевой обстановки, количества, боеготовности и боеспособности подразделений. Они начинаются с момента выезда подразделений на пожар и заканчиваются моментом восстановления их боеготовности (постановка в боевой расчет) после выполнения боевой задачи на пожаре.

В процессе тушения пожаров большой объем работы выполняют по вскрытию и разборке конструкций, особенно в зданиях цехов старой постройки. Для этой цели РТП привлекает дополнительные силы и средства, использует специальные пожарные машины и механизированный инструмент. При вскрытии конструкций нельзя допускать повреждений несущих конструкций перекрытий и перегородок. Необходимо помнить, что горение в воздушных прослойках перекрытий и перегородок ослабляет несущие конструкции и приводит к их обрушению. Поэтому сначала вскрывают конструкции и ликвидируют горение в местах сочленения несущих элементов, опор и узлов, а затем в местах интенсивного горения. При вскрытии конструкций устанавливают постоянное наблюдение за состоянием несущих элементов, а также подготавливают пути отхода личного состава на случай обвалов и обрушения. Поскольку перекрытия несут большую нагрузку от производственного оборудования, при разборке конструкций, контрольных вскрытиях, создании разрывов в перекрытиях, снятии металлической подшивки с потолка и других работах несущие элементы следует предохранять от повреждений.

1.11 Список используемой литературы

  1. Я.С. Повзик «Пожарная тактика». – М. : «ЗАО Спецтехника» 2009 г.
  2. В.П. Иванников, П.П. Клюс. «Справочник руководителя тушения пожара».- М: «Стройиздат» 2007г.
  3. Д.Ю. БучельниковС.Ю. БучельниковД.С. Колмогоров С.И.Осипенко «Методические указания по выполнению курсовой работы.» Екатеринбург 2011

Организация и тактика тушения пожара в трикотажно-бельевом корпусе
