Жилой двухэтажный, 4-х комнатный дом из кирпича

Введение

Возникновение архитектуры связано с первыми жилыми постройками, которые возводились на заре развития человеческого общества. В современном понимании архитектура – это искусство проектировать и строить здания, сооружения и их комплексы.

Создание наиболее благоприятной для деятельности человека среды зависит прежде всего от того, насколько правильно выбрана объёмно-пространственная и архитектурно-планировочная структура здания, учтены достижения науки, накопленный опыт проектирования и эксплуатации.

Соответствие зданий их функциональному назначению, удобство и польза – основополагающие требования, предъявляемые к архитектурным сооружениям.

Организация внутреннего архитектурного пространства определяется функциональной целесообразностью, соответствием объёма и связей помещений социальным и функциональным процессам, для которых они предназначаются.

Кроме рациональной планировки помещений удобство зданий обеспечивается правильным расположением лестниц,

Наряду с удобством, красотой и функциональной целесообразностью немаловажную роль играют требования по обеспечению технической целесообразности и экономичности.

1. Архитектурно-строительная часть.

1.1. Общая часть.

1.1.1. Исходные данные на проектирование.

Природно-климатические условия.

Жилой двухэтажный, 4-х комнатный дом из кирпича

Районом строительства является город, который относится к IIВ климатической зоне строительства с расчетной зимней температурой наружного воздуха – tн = -280С,

с нормативной снеговой нагрузкой - 130 кгс/м2,

с нормативной глубиной промерзания грунта - 1,5 м,

со скоростным напором ветра - 35 кг/м2.

Степень долговечности здания - II, степень огнестойкости здания - II,

Класс здания - II.

1.1.2. Объемно- планировочное решение.

Здание жилого дома имеет в плане прямоугольную форму; длина 9600мм, ширина 7300мм. Двухэтажное здание, высота этажа 3000мм, высотой 8600мм, высота подвала 2400мм. В здании имеется кухня, спальня, гостиная, зал, пристройка(терраса) и сантех. узел.

Лестничная клетка имеет искусственное и естественное освещение. Ограждение лестниц выполняется из металлических звеньев, а поручень обделан древесиной.

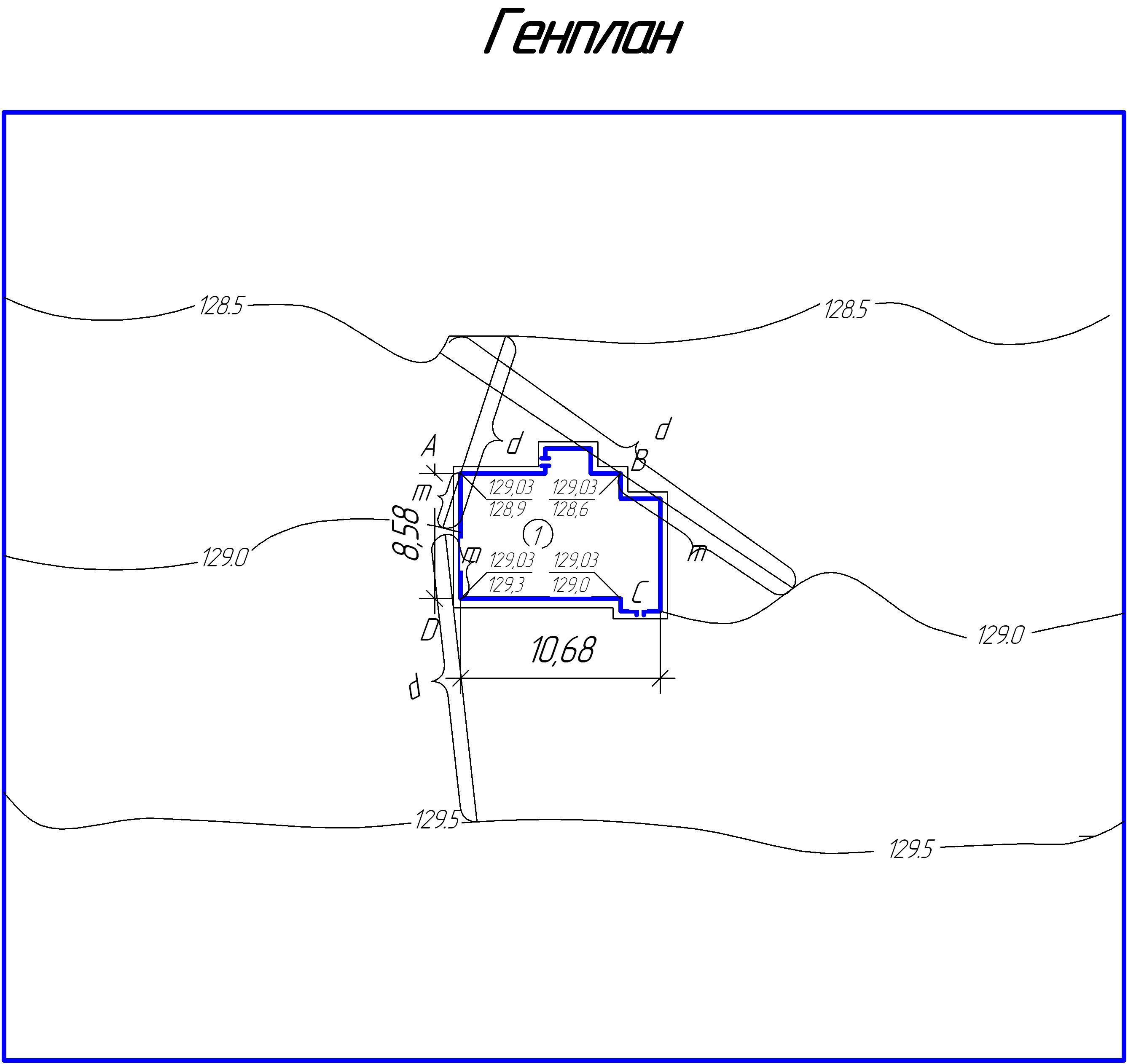

1.1.3. Генеральный план.

1.1.3Генеральный план участка строительства:

Рельеф местности спокойный, к проектируемому зданию подведены инженерные сети: канализация, водопровод, газ.

Проектируемое здание располагается в частном секторе. На участке расположены: гараж, русская баня, беседка, хозяйственное сооружение, также предусмотрены теплица, огород, бассейн.

Подсчёт чёрных и красных отметок:

1.Чёрные отметки:

Для подсчёта чёрных отметок необходимо:

а) если точка угла здания располагается на горизонтали. То её отметка равна отметке этой горизонтали;

б) если точка располагается между горизонталями, то её отметка будет равна отметке младшей по высоте горизонтали плюс превышение. Необходимо через эту точку провести кратчайшим путём, соединяющую обе горизонтали и перпендикулярную им, и измерить расстояние « m » и « d » при помощи линейки:

« m » -расстояние от точки до младшей по высоте горизонтали;

« d » -заложение-расстояние между двумя горизонталями.

Нч = Нмл +X, где

X = m/d * h, где

h=0,5м- шаг горизонталей

1) ХА=3/3,8*0.5=0.39м

НЧ= 128,5+0.4=128.9м

2) ХВ=0.6/3*0.5=0.1м

НЧ=128,5+0.1=128,6м

3) ХD=2.4/3.5*0.5=0.3м

НЧ=129+0.3=129.3м

4) ХC=0 НЧ=129 Красные отметки:

Для определения красных отметок необходимо сначала:

а) найти отметку планировки как среднее арифметическое суммы всех чёрных отметок углов здания

Н0=(129+128,9+128,6+129,3)/4=128,95м

б)затем определяем превышение между этими точками:

h1=2*(10,68+8,58)/4*0.01=0.1м

в) красная отметка самой высокой точки угла здания будет выше Н0 на

половину превышения:

НDкр= Н0 + h1 /2=128.95+0.1/2=129м

Подсчёт абсолютной отметки:

Отметка чистого пола 1-го этажа вычисляется по формуле:

УЧП =Нкр+/Нземли/=129+(-0,9)=128,1м

1.1.4. Определение глубины заложения фундамента.

Расчет производиться по СНиП 2.02.01–83* «Основания зданий и сооружений».

1. Нормативная глубина сезонного промерзания грунта dfn = d0 * Mt,

Mt – безразмерный коэффициент, численно равен сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе принимают по СНиП 23.01.90(2) по строительной климатологии.

Mt = 35.6 для Владимира.

d0– величина, принимаемая равной, м , для суглинков и глин.

d0=0.23

dfn =0.2335.6=1.37 м

2. Расчет глубины сезонного промерзания грунта df , м определяется по формуле

df =dfn*kh, где kh- коэффициент, учитывающий влияние теплового режима сооружения, принимаемых для наружного фундамента отапливаемого сооружения по таблице 1, СНиП 2.02.01 – 83*, Кh= 0,6 – для здания с подвалами.

df = 1.36 *0.6=0.82 м

3. Принимаем глубину заложения фундаментов по условию недопущения морозного пучения грунтов основания ниже расчетной глубины сезонного промерзания на 100мм т.е.:

ds = 0.82 + 0.1 = 0.92 м

4. Принимаем глубину заложения фундамента равной - 2.800 Исходя из размера высоты подвала равной 2.500

1.1.5. Теплотехнический расчет наружной стены здания.

Исходные данные: выбор конструктивного решения наружных стен производиться в соответствии с табл.4 [12]. Принимаю двухслойные стены с наружной теплоизоляцией из минераловатных плит и несущей частью из кирпичной кладки при Rwч/Dd = 4.7 (м2 . оС/Вт)/9430(оС . сут.).

Состав слоев наружной стены с их характеристиками см. ниже:

1. Декоративно-защитная штукатурка «Классик» (основа полиакрил, кварцевый песок) – 2 мм ( = 1600 кг/м,

1 = 0,58 Вт/(м °С)).

2. Полимерцементный раствор (акриловый состав «Адгезив» с портландцементом марки 400 в пропорциях 1:1 по весу) со щелочестойкой стеклотканевой сеткой – 5 мм (( = 1000 кг/м, 2 = 0,3 Вт/(м °С)).

3. Утеплитель – минераловатные плиты ISOBOX ФАСАД – 120 мм ( = 145 (+ 14) кг/м, 3 = 0,046 Вт/(м °С)).

4. Клеящий слой из полимерцементного раствора - 2мм ( = 1000 кг/м, 4 = 0,3 Вт/(м °С)).

5. Кирпичная кладка из сплошного глиняного обыкновенного кирпича М75 на цементно-песчаном растворе М25– 510 мм ( = 1800 кг/м,

5 = 0,81 Вт/(м °С)).

6. Штукатурка из цементно-известкового раствора – 20 мм ( = 1700 кг/м,

6= 0,87 Вт/(м °С)).

Плиты ISOBOX ФАСАД являются негорючим материалом. Группа (степень) горючести – НГ.

Район строительства – г. Владимир.

Зона влажности территории России по приложению В [ 11 ] – 2 ( нормальная ).

Оптимальная температура воздуха внутри жилого здания tint = 20 – 22 ° С ( табл. 1 [ 12 ] ).

Относительная влажность воздуха внутри здания для холодного периода года int = 55 %.

Влажностный режим помещения здания – нормальный ( табл. 1 [ 11 ] ).

Условия эксплуатации стены ограждения – Б ( табл. 2 [ 11 ] )

Согласно п. 5.3. [ 11 ] приведённое сопротивление теплопередачи R0 (м °С)/Вт ограждающих конструкций следует принимать не менее нормируемых значений Rreq (м °С)/Вт, определяемых по табл. 4 [ 11 ] в зависимости от градусо-суток района строительства Dd ° С · сут.

По формуле 2 [ 11 ]

Dd = ( tint – tht ) · zht = ( 20 – ( - 3,5 )) · 213 = 5005,5 ° С · сут.<9430° С · сут

где tht = - 3,5 ° С табл. 1 [ 14 ] – средняя температура наружного воздуха отопительного периода ( t 8° С ),

zht = 213 сут. табл. 1 [14] – продолжительность суток отопительного периода ( t 8° С ).

Если значения Dd нет в таблице 4 [ 11 ], то вводим дополнительные коэффициенты: а = 0,00035, в = 1,4.

Rreq = а · Dd + в = 0,00035 · 5005,5 + 1,4 = 3,15 (м °С)/Вт

R0 Rreq

R0 = 1/int + 1/ 1 + 2/ 2 + 4/ 4 + 5/ 5 + 6/ 6 + 1/ext = 1/8,7 + 0,002/0,58 + 0,005/0,03 + 0,12/0,046 + 0.002/0.3 + 0.51/0.81 + 0,02/0,87 + 1/23 = 3.446 (м °С)/Вт < Rwч,

где int = 8,7 Вт/(м °С) табл. 7 [ 11 ],

ext = 23 Вт/(м °С) табл. 8 [12 ].

Rо = 3,446 (м °С)/Вт > Rreq = 3,15 (м °С)/Вт

Вывод: принятый утеплитель из минераловатных плит толщиной 120 мм удовлетворяет требованиям теплотехнического расчёта.

Геометрические размеры плит в мм: - длина: 1000, 1200

- ширина: 500, 600

- толщина: 50 – 200 (с шагом 10 мм).

Плиты изготавливают по ТУ 5762-001-74182181-2007 на ООО «заводе ИЗОБОКС» (г. Москва).

Торговое отделение в г. Владимире по ул. Куйбышва, д.20.

1.2. Конструктивные решения здания.

Конструктивная схема здания с поперечными несущими стенами и опиранием на них панелей перекрытия на 100 и 190 мм.

1.2.1.Основные конструкции здания.

№ п/п	Наименование конструкции	Эскиз	Материал, тип	Примечание, ГОСТ, Серия
1	Фундаментная плита		Ленточный Сборный Железобетонный	ГОСТ 13580–85
2	Фундаментный блок		Бетонные сплошного сечения	ГОСТ 13579 – 78

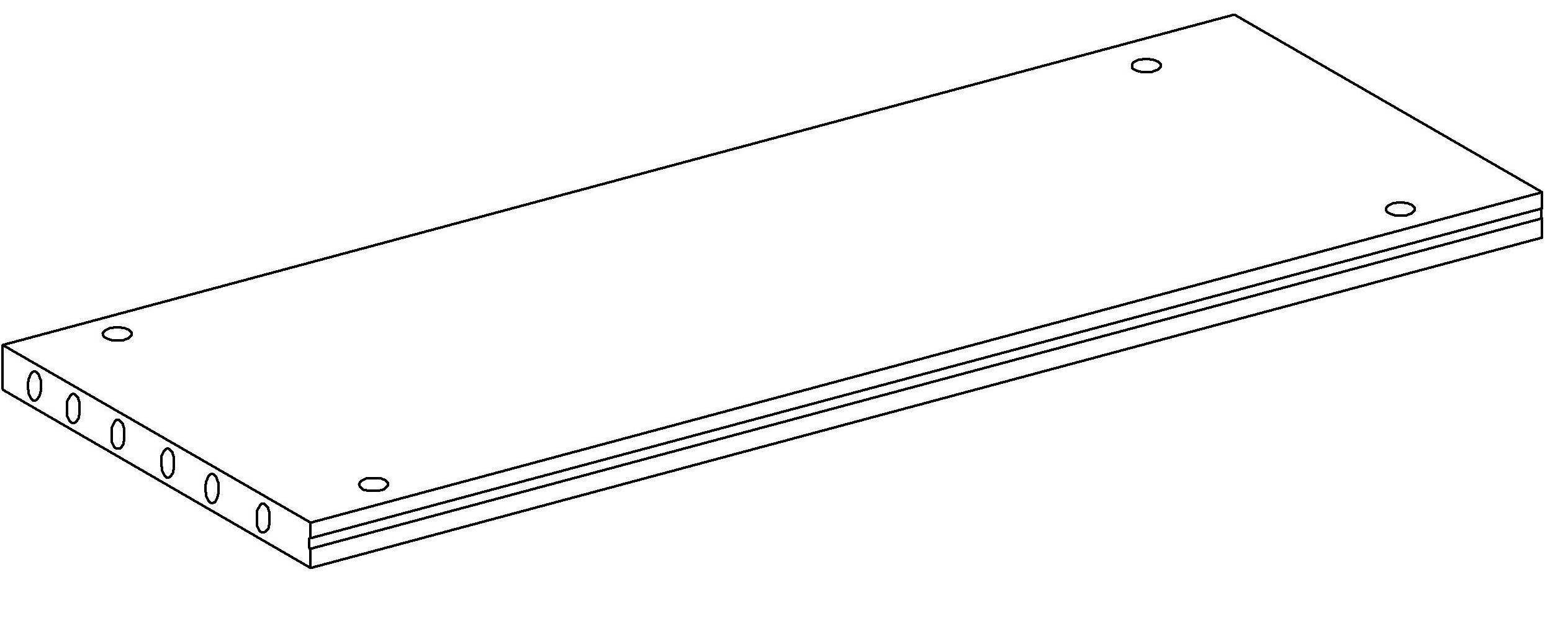

3	Плита перекрытия		Железобетонная многопустотная	Серия 1,141-1, Выпуск 11

1.2.2. Окна

Оконные проёмы наружных стен заполнены деревянными оконными блоками с раздельно – спаренными переплётами по ГОСТ 16289-86 «Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий». Оконные блоки состоят из оконных коробок, остеклённых переплётов один из которых (внутренний) со спаренными переплётами и двойным остеклением, а наружный переплёт раздельный с одинарным остеклением. Окна служат для

естественного освещения, вентиляции и инсоляции помещений.

ОРС 15-12 ОРС 15-15

1.2.2. Двери

Дверные проёмы внутри зданий заполнены деревянными блоками по ГОСТ 6629-88 «двери деревянные внутренние для жилых и общественных зданий». Для входа в подъезд, подвал используются дверные блоки по ГОСТ 24698-81 «Двери деревянные наружные для жилых и общественных зданий». В проекте применяют двери деревянные двупольные и однопольные, наружные и внутренние с глухими и остеклёнными полотнами.

Для выхода из помещений на балконы устанавливаются балконные двери с раздельно - спаренными полотнами и тройным остеклением. При входе в квартиры, ванные комнаты и туалеты устанавливают внутренние двери с глухими полотнами. При входе в кухни и жилые комнаты устанавливают двери с остеклёнными полотнами.

ДГ 21- 10

ДГ 21-8

1.2.4. Полы

Полы–это конструкции, постоянно подвергающиеся механическим воздействиям. Полы по межэтажным перекрытиям должны обладать звукоизоляционными свойствами. В санитарном узле покрытие пола выполняется из керамической плитки.

В помещениях полы примыкают к стенам. Для того что не было зазоров между полом и стенами, по всему периметру помещения прибивают плинтусы. В помещениях, где поверхность пола служит керамическая плитка, используется плинтус из фасонной керамической плитки.

Керамическая плитка укладывается в санузлах. В остальных помещениях укладывается линолеу

«Экспликация полов».

Наимено

вание помещения

Тип пола.

Схема пола или тип пола по серии.

Данные элементов пола (наименование, толщина основания),мм

Площадь пола м2

Гостиннаязал, прихожия спальня

кухня

Теплоизоляционный линолеум–6

Цементо-песчанная стяжка –15

Слой рубероида-4

Цементно-песчанная стяжка –15

Керамзит–45

ж/б плита перекрытия–220

Линолеум–80

ж/б плита перекрытия–220

123,75

Сан. узел

Керамическая плитка-5

Цементо-песчанная стяжка-15

2 слоя гидроизоляционного ковра -

Гидроизол - 10

Цементно-песчаная стяжка-50

ж/б плита перекрытия–220

Керамическая плитка -80

ж/б плита перекрытия–220

6,6

1.2.5. Крыша и кровля.

В проекте разработана скатная крыша по наклонным стропилам с покрытием из оцинкованной кровельной стали. Несущими элементами крыши являются стропила 80*180 на них досок 2*50*150мм и обрешётка из брусков сечением 50*50мм с шагом 300мм. Основными поддерживающими крышу элементами являются мауэрлаты сечением 150*150мм, стойки сечением 100*100мм.

В качестве кровли используется кровельная сталь толщиной 0.7мм. Листы стали соединяются в картины и крепятся с помощью крюммеров сбоку бруска обрешётки. Водоотвод с крыши - наружный неорганизованный.

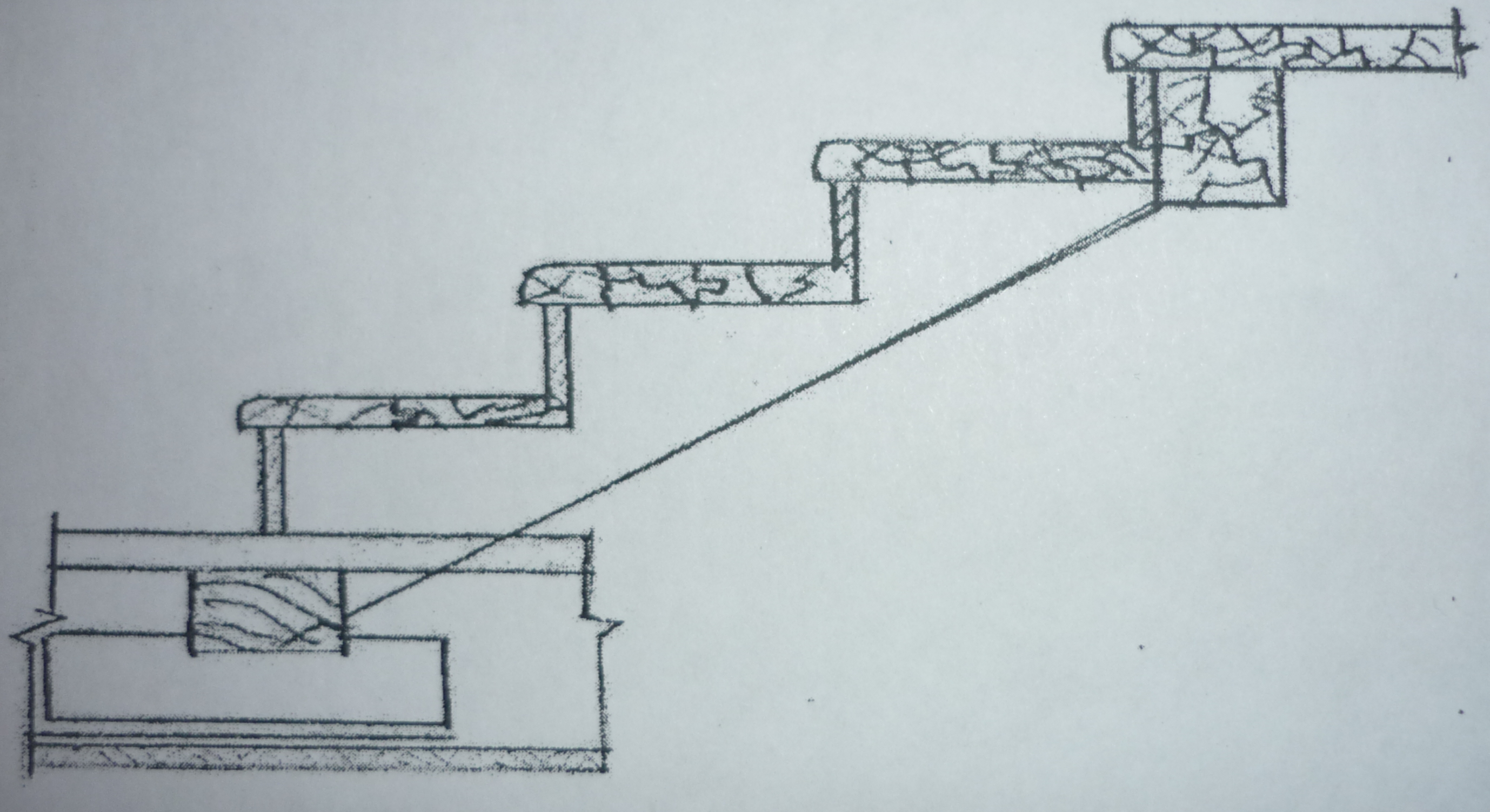

1.2.6. Лестницы

Лестницы служат для сообщения между этажами и спуска в подвал. В проекте предусмотрены деревянные на тетивах с врезными приступами и подступёнками, которые вставляются в прорези в балках глубиной 20 мм. Тетивные и площадочные балки выполнены высотой 220 мм. Поверхность площадки имеют дощатую подшивку. Ограждение лестниц принято деревянным и крепятся к тетивным балкам.

1.3. Наружная и внутренняя отделка.

Наружная отделка здания - улучшенная штукатурка с последующей окраской.

Внутренняя отделка принимается согласно ведомости отделки помещений.

Ведомость отделки помещений.

Наименование Помещения	Потолок	Стены, перегородки	Отделка низа стены	Примечание
	S,м2	Вид отделки	S,м2	Вид отделки	S,м2	Вид отделки
Жилые комнаты	81,81	Окраска меловым составом	219,834	Улучшен. штукатурка, оклейка обоями			Оклеивание на всю высоту
Кухня	17,01	Окраска меловым составом	29,916	Улучшен. штукатурка, оклейка обоями	14,95	Облицовка плиткой h=0.9*Lстены	Облицовка у мойки и газовой плиты
Санузлы	6,	Окраска меловым составом	56,16	Облицовка стен плиткой			На полную высоту
Коридоры	14,4	Окраска меловым составом	89,75	Улучшен. штукатурка, оклейка обоями			Оклеивание на всю высоту

1.4. Инженерное оборудование.

Водопровод – хозяйственно-питьевой расчётный напор на вводе 19м.

Горячее водоснабжение – обеспечивается от внешних сетей расчётный напор на вводе 20м.

Канализация – хозяйственно – бытовая в городскую сеть; водосток внутренний организованный.

Отопление – водяное централизованное. Система однотрубная с радиаторами М-140-АО.для расчётных температур 30, 35,40 °С. Температура теплоносителя 95-700С.

Вентиляция –проточно-вытяжная с естественным побуждением.

Газоснабжение – от внешней сети к кухонным плитам.

Электроснабжение - 3 категории, напряжение 220 В.

Освещение - лампами накаливания.

Устройство связи – радиотрансляция, коллективные антенны, телефонные вводы.

Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.

1.5 Технико-экономические показатели:

1. Жилая площадь здания определяется как сумма жилых площадей всех этажей зданий: Пж=Пж.эт.=17,01+22,4+17,01+22,4+10=88,82м2

2. Общая площадь здания определяется как сумма общих площадей всех помещений, включая терассу с Учётом коэффициента К=0.3:

По= Пж.эт + Пн.п + Плетн * К=2,25+1,25+1,1+7,2+16+2,23+3,2+7,2+1,1+88,82=130,35м2

3. Строительный объем определяется как сумма строительных объемов надземной и подземной частей: Ос= Ос.н + Ос.п

Ос.н=a*b* H =8,58*10,68*8,6= 788,06м3

Ос.п= a*b*отметка пола подвала =8,58*10,68*3=274,9м3

Ос= 788,06+274,9=1062,96м3

4. Площадь застройки определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая все выступающие части:

Пз =с*d

Пз =112,98м2

2. Расчётно-конструктивная часть

2.1. Расчёт деревянного бруска обрешетки

Проверочный расчёт деревянного бруса обрешётки

1. Исходные данные

1. Район строительства – г. Владимир;

2. Угол наклона кровли к горизонту, =28°;

а) sin(28°)=0,425; cos(28°)=0,904;

а) Плотность оцинкованной кровельной стали =78,5 кН/м3;

б) Толщина оцинкованной кровельной стали t=0,66 мм;

3. Материал: древесина сосна, сорт I;

а) Плотность древесины,=5кН/м3;

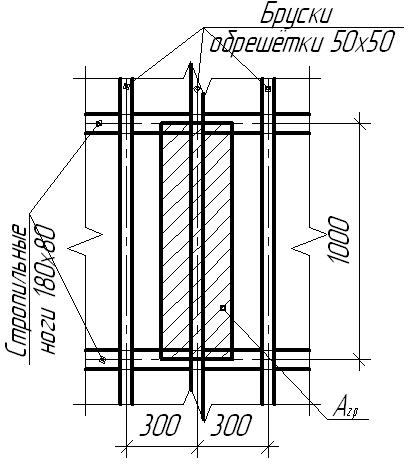

4. Расстояние между осями обрешётки, L1=0,3м;

5. Расстояние между осями стропильных ног, L=1м;

6. Снеговая нагрузка, S0=1,8 кН/м2;

7. Коэффициент по снегозадержанию,µ=0,9;

8. Сечение бруса обрешётки, bхh=50х50;

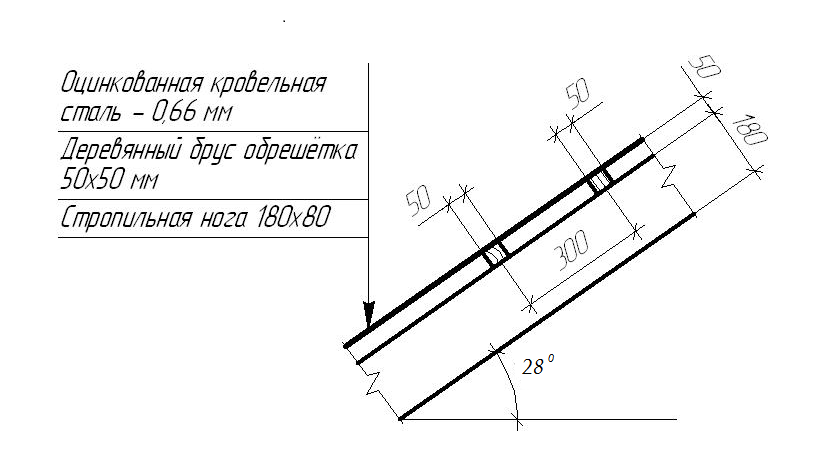

Состав покрытия

2. Таблица сбора нагрузок на 1 м2 кровли.

№ п\п	Наименование нагрузки	Подсчёт	Нормативна нагрузка, qn, кН/м2	Коэффициент перегрузки,	Расчётная нагрузка, q, кН/м2
1. ПОСТОЯННЫЕ НАГРУЗКИ
1	Оцинкованная кровельная сталь	tL1 78,50,000660,3	0,016	1,05	0,017
2	Деревянный брус обрешётки	bh 0,050,055	0,0125	1,1	0,014
Итого постоянных нагрузок	0,0285		0,031
2. ВРЕМЕННЫЕ НАГРУЗКИ
3	Снеговая нагрузка	S0µL1cos; 1,80,90,30,904	0,439	1,4	0,615
Итого полная нагрузка, q	0,467		0,646

3. Расчёт изгибающих моментов бруса обрешётки.

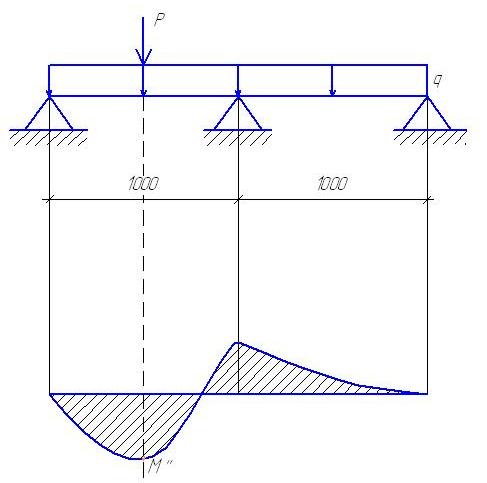

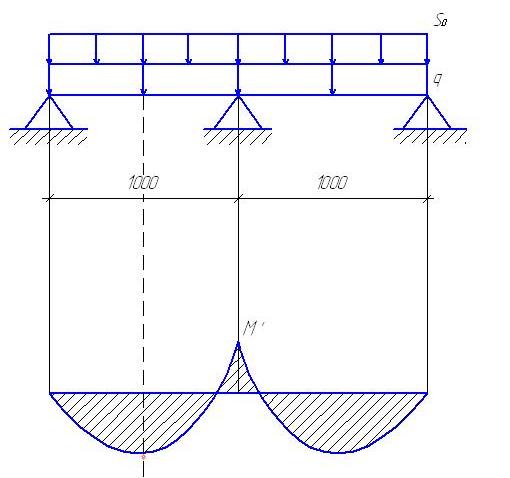

Брус обрешётки работает на изгиб, его расчётная схема представляет собой двухпролётную неразрезную балку с пролётом 1м.

Рассмотрим изгибающие моменты бруса обрешётки на 2 случая загружения:

1) При одновременном воздействие собственного веса и снеговой нагрузке

2) При воздействие собственного веса и сосредоточенного груза

М=(q+L2)/8; М=0,646/8=0,08 кН*м;

М"=(0,07*q*L2)+(0,21*Р*L), где Р=Рn* =100*1,2=120 кг=1,2 кН;

М"=(0,07*0,646*12)+(0,21*1,2*1)=0,297 кН*м;

Наиболее подходящий случай для расчётов – это второй, т. к. М">М, следовательно Ммах= М"=0,297 кН*м.

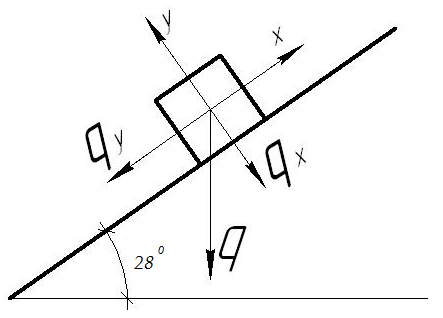

4. Испытание на косой изгиб бруса обрешётки.

Так как плоскость действия нагрузки не совпадает с главными осями сечения бруска обрешётки, то рассчитываем брус на косой изгиб:

Тогда изгибающие моменты относительно главных осей сечения бруска будут равны:

Мх=Ммах*cos;

Му=Ммах=sin*

Мх=0,297*0,904=0,268 кН*м;

Му=0,297*0,425=0,126 кН*м

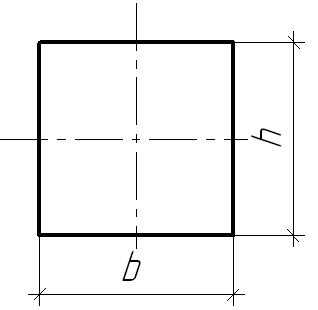

Определяем геометрические характеристики бруска обрешётки:

b х h=50х50 мм

Момент сопротивления:

Wx=(b*h2)/6; Wy=(b2*h)/6;

Wx=(0,05*0,052)/6=0,000021 м3; при b=h Wx= Wy, следовательно Wy=0,000021 м3

Момент инерции:

Ix=(b*h3)/12; Iy=(b3*h)/12

Ix=(0,05*0,053)/12=0,0000005 м4; при b=h Ix=Iy, следовательно Iy=0,0000005 м4

Проверка прочности бруса:

G=(Мх/Wx)+(Му/Wy) Ru *f * c;

f =1.2

c=1.15

Ru=16*1.2*1.15 = 22.08 МПа

G=(0,268/0,000021)+(0,126/0,000021)=12762 +6000 кПа=18.762 МПа

18.762МПа < 22.08 МПа – прочность обеспечена.

7. Определяем прогиба бруса.

u; – расчётный прогиб, u – предельный прогиб;

u=L/150=1/150=0,007 м;

qx=qn*cos=0,467*0,904=0,422 кН*м;

qy= qn*sin=0,467*0,425=0,198 кН*м;

Е=107 кПа – модуль упругости древесины вдоль волокон;

х=(2,13*qx*L4)/(384*Е* Ix)=(2,13*0,422*1)/(384*107*5*10-7)=0,0004 м;

y=(2,13*qy*L4)/(384*Е* Iy)=(2,13*0,198*1)/(384*107*5*10-7)=0,00022 м;

= х2+ y2 = 0,00000016+0,000000048= 0,000000208=0,00045 м

=0,00045 м < u=0,007 м – жесткость бруска обеспечена.

Вывод: данный брус обрешетки сечением 50х50 мм удовлетворяет требованиям жесткости и прочности.

3.Организационно-технологическая часть

3.1. Технологическая карта на штукатурные работы

Технологическая карта - один из основных элементов проекта производства работ (ППР), содержащий комплекс инструктивных указаний по рациональной технологии и организации строительного производства. Её задача - способствовать уменьшению трудоёмкости, улучшению качества и снижению стоимости СМР. Технологическая карта разрабатывается с целью установления способов и методов выполнения отдельных видов работ, уточнения их последовательности и продолжительности, определения необходимых для их осуществления количества рабочих, материальных и технических ресурсов.

3.1.1. Указания по производству работ.

Допускаемые отклонения:

- поверхностей от вертикали на 1 м длины - 2 мм;

- на всю высоту помещения - не более 10 мм;

- неровности поверхностей плавного очертания (на 4 м2) - не более 2 глубиной (высотой) до 3 мм;

- оконных и дверных откосов от вертикали и горизонтали (мм на 1 м) - 2 мм;

- поверхности от горизонтали на 1 м длины - 2 мм;

- ширины откоса от проектной - 3 мм;

- тяг от прямой линии в пределах между углами - 3 мм.

Влажность кирпичных и каменных поверхностей при оштукатуривании - не более 8 %.

Толщина каждого слоя при устройстве штукатурок без полимерных добавок, мм:

- обрызга по кирпичным поверхностям - до 5;

- грунта из цементных растворов - до 5;

- накрывочного слоя штукатурного покрытия - до 2;

Прочность сцепления штукатурных растворов, МПа, не менее:

- для внутренних работ - 0,1;

- для наружных работ - 0,4.

Не допускаются:

- отслоения штукатурки, трещины, раковины, высолы, следы затирочного инструмента.

Требования к качеству применяемых материалов

ГОСТ 28013-98. Растворы строительные. Общие технические условия.

СНиП 3.04.01-87. Изоляционные и отделочные покрытия

Поставленные на строительную площадку штукатурные растворы должны соответствовать следующим техническим требованиям:

- проходить через сетку с размерами ячеек:

- растворы для обрызга и грунта - 3 мм;

- растворы для накрывочного слоя и однослойных покрытий - 1,5 мм;

- подвижность в пределах - 5 12 см;

- расслаиваемость не более 15 %;

- водоудерживающая способность - не менее 90 %;

- прочность - по проекту;

Штукатурный раствор должен приготовляться на песке с модулем крупности от 1 до 2; не содержать зерен размером свыше 2,5 мм в растворах для обрызга и грунта и свыше 1,25 мм для отделочных слоев.

Штукатурный раствор должен сопровождаться документом о качестве, в котором должны быть указаны: дата и время (часы, мин.) приготовления смеси, марка раствора, вид вяжущего, количество смеси, подвижность смеси, обозначение стандарта.

Доставленная на строительную площадку штукатурная растворная смесь должна быть разгружена в перегружатель-смеситель или в другие емкости при условии сохранения заданных свойств растворной смеси.

Указания по производству работ

СНиП 3.04.01-87 пп. 3.1, 3.3, 3.7 - 3.11, 3.15, 3.17, 3.18

Штукатурные работы должны выполняться при положительной температуре окружающей среды и отделываемых поверхностей не ниже 10 °С и влажности воздуха не более 60 %. Такая температура в помещении должна поддерживаться круглосуточно не менее чем за 2 сут. до начала и 12 сут. после окончания работ.

Отделочные работы должны выполняться в соответствии с проектом производства работ (ППР) на возведение зданий и сооружений. До начала отделочных работ должны быть произведены следующие работы:

- выполнена защита отделываемых помещений от атмосферных осадков;

- устроены гидроизоляция, теплозвукоизоляция и выравнивающие стяжки перекрытий;

- заделаны и изолированы места сопряжений оконных, дверных блоков;

- остеклены световые проемы;

- смонтированы закладные изделия, проведены испытания систем тепловодоснабжения и отопления.

Оштукатуривание и облицовка (по проекту) поверхностей в местах установки закладных изделий санитарно-технических систем необходимо выполнить до начала их монтажа.

Выполнение штукатурных покрытий по основаниям, имеющим ржавчину, высолы, жировые и битумные пятна, не допускается. Обеспыливание поверхностей следует производить перед нанесением каждого слоя штукатурных составов.

При оштукатуривании стен из кирпича при температуре окружающей среды 23 С и выше поверхность перед нанесением раствора необходимо увлажнить.

При устройстве однослойных покрытий их поверхность следует разравнивать сразу же после нанесения раствора, в случае применения затирочных машин - после его схватывания. При устройстве многослойного штукатурного покрытия каждый слой необходимо наносить после схватывания предыдущего (накрывочный слой - после схватывания раствора). Разравнивание грунта следует выполнять до начала схватывания раствора.

3.1.2 Проектное решение по технике безопасности.

В первую очередь позаботьтесь о защитной амуниции:

1) Спецодежда должна быть удобной и немаркой: действовать с комфортом вам помогут комбинезон, куртка с брюками или рабочий халат.

2) Защитные очки избавят вас от попадания раствора в глаза при вибрации армирующей сетки.

3) Нежелательно соприкосновение с кожей щелочных веществ (к ним относятся цемент и известь) – используйте резиновые перчатки и очки. При попадании раствора на открытые части тела, сразу же смойте состав водой с мылом.

Правила техники безопасности

Прежде чем начинать оштукатуривание, проверьте оштукатуриваемые поверхности на наличие инородных преметов, чтобы избежать повреждения рук при разглаживании раствора. Строго следуйте правилам хранения и использования материалов, употребляемых для приготовления штукатурных растворов. Особенно важно соблюдать инструкции, применяя вредные для человеческого организма вещества, такие как: известняк, гипс

Держите при себе необходимые препараты для оказания первой помощи, в том числе и нейтрализующие составы 1%-ного раствора уксусной кислоты или 0,5%-ного раствора двууглекислой соды.

Содержите в порядке и чистоте рабочий инструмент. Убедитесь, что ручки штукатурных инструментов являются гладкими и прочно зафиксированными. Ни в коем случае используйте инструмент, «потерявший» рукоять.

Для того чтобы избежать появления мозолей, попробуйте слегка обжечь на огне рукоятки инструментов – эта несложная операция поможет сохранить кожу неповрежденной.

Приспособления для выполнения штукатурных работ на высоте. Леса, подмости и другие приспособления должны быть инвентарными, изготовленными по типовым проектам в соответствии с требованиями ГОСТ 24258—80.

Не стоит наносить штукатурный раствор, стоя на неустойчивой опоре вроде настила, устроенного на бочках и кирпичах, или уложенных на козлы досок.

Для выполнения небольших штукатурных работ разрешается применять лестницы-стремянки. Убедитесь, что нижняя часть лестницы надежно укреплена во избежание сдвига. Каждой раздвижной стремянке нужно прочное приспособление, удерживающее ее от неожиданного складывания в процессе эксплуатации.

Нагрузка на настилы не должна быть чрезмерной: не загромождайте настил всеми имеющимися материалами и инструменты. Передвигая тяжелый груз, делайте это медленно и плавно, оберегая поверхности от ударов.

3.1.3 Схема операционного контроля.

Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подготовительные работы	Проверить: -Наличие акта приемки ранее выполненных работ; -Наличие паспорта на поступивший раствор и его качество; -Очистку поверхности от грязи, пыли, копоти, жировых и битумных пятен, выступивших солей; -Установку съемок марок и маяков; -Выполнение провешивания вертикальных и горизонтальных поверхностей; -Влажность стен и температура воздуха	Визуальный То же То же То же Визуальный, Измерительный Измерительный	Акт приемки ранее выполненных работ, паспорт, общий журнал работ.
Штукатурные работы	Контролировать: -Качество штукатурного раствора; -Среднюю толщину слоя штукатурки; -Вертикальность, горизонтальность оштукатуренных поверхностей; -Качество поверхности штукатурки.	Лабораторный контроль Визуальный Измерительный Визуальный Измерительный Визуальный	Общий журнал работ
Приемка выполненных работ	Проверить: -Прочность сцепления штукатурки с основанием; -Качество оштукатуренной поверхности;	Визуальный Измерительный	Акт приемки выполнен ных работ
Контрольно – измерительный инструмент: отвес строительный, линейка металлическая, правило, лекало.
Операционный контроль осуществляют: мастер (прораб), лаборант(инженер) - в процессе работ. Приёмочный контроль осуществляется: работники службы качества, мастер (прораб), представители технадзора заказчика.

3.1.4 Выбор способа производства работ основных машин и механизмов.

Оштукатуривание ведется вручную

Выбор монтажного крана и других механизмов осуществляется после выбора метода монтажа сборных ж/б конструкций. С учетом размера здания в плане, по высоте и этажности выбирают типы кранов. Для выбранного типа крана выбирают марку крана, которая по своим параметрам: грузоподъемности, требуемому монтажному вылету стрелы и высоте подъема крюка обеспечивает установку всех элементов конструкции.

1) Определение требуемой высоты подъема грузового крюка:

Hплиты=h0+hз+hэ+hст=6,6+0,22+1+2,4+7,78=18м(из п.2)

Hфл=h0+hз+hэ+hст=(-2,1)+0,6+1+2,4+14,1=16м(из п.2)

(сумма высот: монтажного горизонта от уровня стоянки крана имеющего наибольшую высотную отметку, зазора элемента над опорой, монтируемого элемента, строповки, полиспаста)

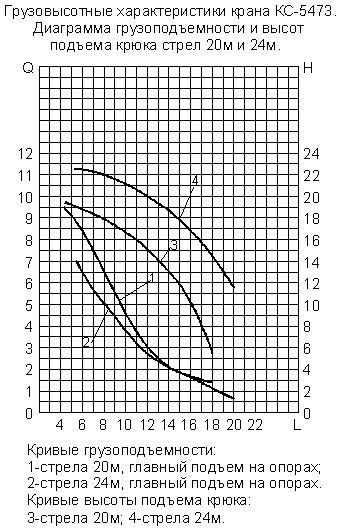

2) Так как стрела крана равна 20 м, то вычисляем аналитически требуемый вылет стрелы:

Lплиты=8,02м(вылет 8,02м; высота 18м; грузоподъемность 6,5т)

Lфл=10м (вылет 10м; высота 16м; грузоподъемность 4,5т)

3)требуемая грузоподъемность крана

Qплиты= Qэл*1,12=1,74*1,12=1,95т

Qфл= Qэл*1,12=1,96*1,12=2,195т

№ п/п	Наименование монтируемого элемента	Требуемые параметры крана	Параметры крана КС – 5473	Кран №2 КС-4571
					Qкр	Hстр	Lстр	Qкр	Hстр	Lстр
11	ПТ48-15-8т	1,95	18	8,02	9,5-1,4	19,3–5,4	4,2-18	6	22	21,75
2	ФБС 24.6.6	2,19	16	10

Вывод: Сравнивая автомобильные краны КС–5473 и КС 4571 по производительности и по сметным расценкам на эксплуатацию строительных машин и механизмов я выбираю кран КС – 5473

1.5 Подсчет объемов работ.

№ п/п	Наименование работ	Объем	Схемы и формулы подсчета
		Ед.изм.	Кол-во
1	2	3	4	5
1	Нанесение обрызга	100 м2	3,441	((3,78+4,51)2+(4,51+4,98)2+(4,51+2,2)2+(1,4+1,5)2+(0,8+1,5)2+(3,4+4,51)2)2=150,42,7-61,978=344,102м2 О1=15,75м2 О2=1,8м2 Д1=2(4,18) Д2=12(22,608)м2 Д3=12(17,64)м2
2	Нанесения грунта	100 м2	3,441
3	Нанесение накрывочного слоя	100 м2	3,441
4	Затирка поверхности с заделкой углов	100 м2	3,441
5	Оштукатуривание откосов	м2	25,78	(3+1,2)1=4,2 (3+1,5)7=31,5 (4,2+1)2=10,4 (4,2+0,9)60,27=8,262 46,10,38+8,262=25,78

3.1.6 Ведомость подсчета трудоемкости и затрат машинного времени.

№

Жилой двухэтажный, 4-х комнатный дом из кирпича

п/п
