Лабораторная работа №2.

Геометрические примитивы.

Цель работы: ознакомление с геометрическими примитивами, используемыми в 3ds Max. Получение навыка создания простых сцен с помощью геометрических примитивов.

На основе геометрических примитивов в 3ds Max можно создавать составные объекты. Геометрические примитивы в 3ds Max условно разделяются на простые и сложные. К простым (Рис.1) геометрическим примитивам (категория Standard Primitives) относятся:

Box (Параллелепипед) – параллелепипеды и кубы с произвольным отношением сторон.

Sphere (Сфера) – параметрические объекты типа сферы или купола. Базовый объект создаёт квадратичные секции, похожие на линии широты и долготы глобуса.

Cylinder (Цилиндр) – цилиндры, цилиндрические секторы и многогранные призмы любых пропорций.

Torus (Тор) – кольца с круглой формой поперечного сечения.

Teapot (Чайник) – объект в виде чайника, часто используемый для демонстрации возможностей 3ds Max.

Cone (Конус) – объект, изначально напоминающий цилиндр, но содержащий в себе возможность изменить один из двух радиусов, трансформировав цилиндрическую форму в конусообразную.

GeoSphere (Геосфера) – параметрические объекты, похожие на сферы, но состоящие из треугольных секций.

Tube (Труба) – объекты, подобные цилиндру, но с продольным отверстием внутри.

Pyramid (Пирамида) – пирамиды (обычные и усечённые) с прямоугольным или треугольным основанием.

Plane (Плоскость) – прямоугольный фрагмент сетчатой оболочки. Единственный примитив, не являющийся трёхмерным объектом.

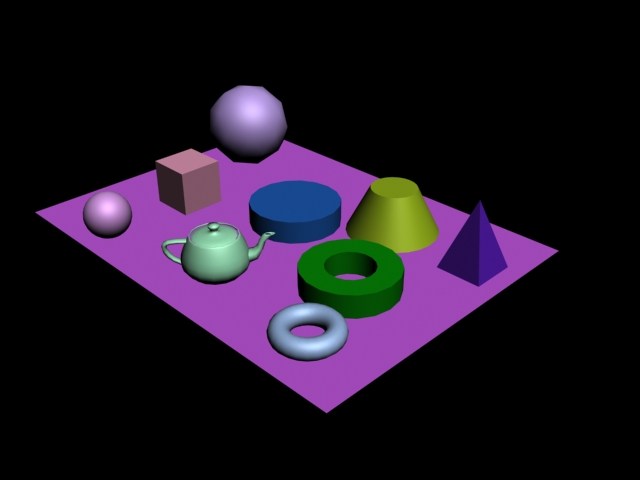

Рис. 1. Простые геометрические примитивы.

Сложными (Рис.3) геометрическими примитивами (Extended Primitives) являются:

Hedra (Многогранник) – пять разновидностей многогранников (Рис.2) со множеством управляющих параметров. Все объекты определяются заданием точки центра и величиной радиуса.

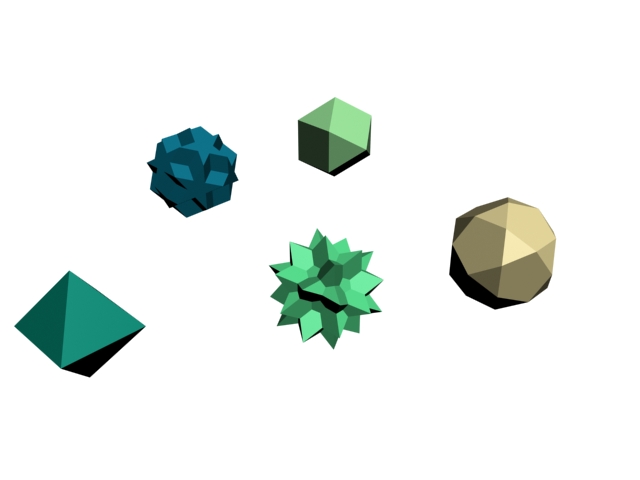

Рис. 2. Многогранники (Hedra)

ChamferBox (Параллелепипед с фаской) – параллелепипеды и кубы с любым соотношением сторон. Отличается от объекта Box тем, что существует возможность задать фаски на краях.

OilTank (Цистерна) – цилиндры с основанием в виде сферических сегментов с ярко выраженной границей между основаниями и средней частью объекта.

Spindle (Веретено) – цилиндры с коническими основаниями.

Gengon (Многогранная призма) – многогранные призмы с фаской и без неё.

RingWave (Круговая волна) – инструмент для создания труб, внешняя и внутренняя поверхности которых могут быть волнообразно деформированы.

Prism (Призма) – инструмент для создания призм с различным соотношением сторон основания.

TorusKnot (Тороидальный узел) – объект, строящийся на основе узлов различного вида.

ChamferCyl (Цилиндр с фаской) – цилиндры и многогранные призмы любых пропорций с возможностью задания на краях фаски, срезанной под углом 45°.

Capsule (Капсула) – цилиндры с основанием в виде полусфер.

L-Extrusion (L-тело экструзии) – плоскость L-образной формы с выдавливанием по высоте.

C-Extrusion (С-тело экструзии) – объект, аналогичный L-телу экструзии, но отличающийся базовой формой, представленной в виде буквы «П». Оба тела экструзии используются для моделирования архитектурных конструкций.

Hose (Рукав) – инструмент для создания гофрированных рукавов, шлангов и других аналогичных объектов.

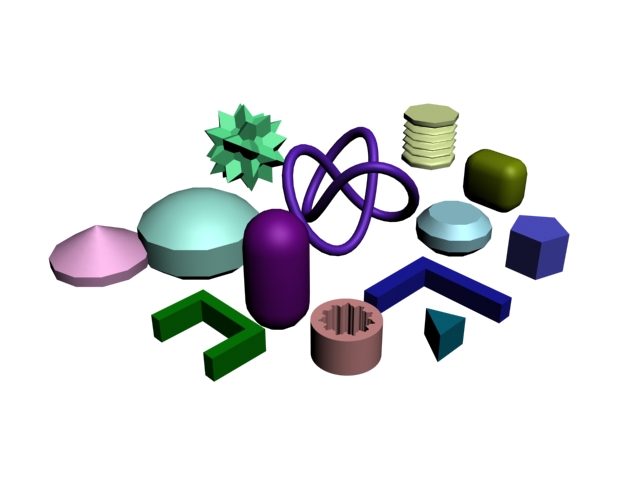

Рис. 3. Сложные геометрические примитивы.

Все примитивы имеют настройки для управления их размерами, количеством сегментов, сглаженностью и координатами проецирования. Пока объект не преобразован в другой тип, можно свободно изменять его параметры на вкладке Modify командной панели.

Задание 1. Создание простых и сложных примитивов.

GeoSphere.

1. Щёлкните на кнопке Geometry командной панели Create и выберите в раскрывающемся списке разновидность объектов Standard Primitives. В свитке Object Type должны появиться кнопки с надписями, соответствующими стандартным примитивам.

2. Выберите объект GeoSphere. В нижней части командной панели Create в свитке Creation Method выбирается метод создания геосферы: либо перемещением указателя мыши от края к краю (Diameter), либо перемещением указателя мыши от центра (Radius). Выберите любой из них и нарисуйте с помощью мыши этот объект. Обратите внимание на свитки: Name and Color, Keyboard Entry и Parameters (Рис.4). В свитке Name and Color переименуйте объект, задав ему имя Tetra, и измените его цвет на любой отличающийся от изначального.

3. В свитке Parameters задайте значение радиуса 40, количество сегментов – 10. Чем большее количество сегментов установлено – тем более сглаженным получается объект. Переключатель Geodesic Base Type (Базовый тип оболочки) установите в положение Tetra (Тетраэдр).

4. Создайте аналогичным образом второй объект типа GeoSphere, задайте ему имя Octa, радиус: 35, количество сегментов: 4, а базовый тип оболочки – Octa (Октаэдр).

5. Создайте третий объект типа GeoSphere с именем Icosa, радиусом: 40, количеством сегментов: 2 и типом оболочки Icosa (Икосаэдр). Поставьте флажок Hemisphere, чтобы получить полусферу, и уберите флажок Smooth (сглаживание).

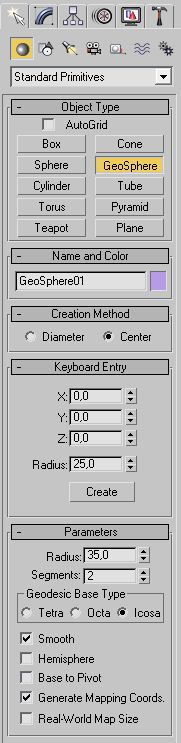

Рис. 4 Командная панель; вкладка Create с выбранным геометрическим объектом типа GeoSphere.

6. С помощью инструмента Select and Move, выберите объект с именем Tetra, перейдите на вкладку Modify командной панели. Измените значение радиуса на 50, а количество сегментов на 6, уберите параметр Smooth (Рис.5).

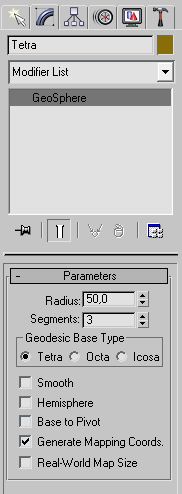

Рис. 5. Командная панель; вкладка Modify.

7. Сохраните файл сцены с помощью сочетания клавиш Ctrl-S, назвав её Geospheres.max.

Plane.

1. Щёлкните на кнопке Geometry командной панели Create и выберите в раскрывающемся списке разновидность объектов Standard Primitives. В свитке Object Type выберите тип объекта Plane. В нижней части командной панели Create появятся свитки с параметрами плоскости.

2. Установите переключатель свитка Creation Method в положение Rectangle – это позволит создать плоскость прямоугольной формы. Переключатель в положении Square задаёт плоскость квадратной формы.

3. Щёлкните в точке любого из окон проекций и с помощью перемещения мыши с зажатой левой кнопкой нарисуйте произвольную прямоугольную плоскость. Отпустите кнопку мыши для фиксации длины и ширины плоскости.

4. Измените значения Length (Длина) и Width (Ширина) в свитке Parameters на 150 и 100 соответственно.

5. Параметрами Length Segs (Сегменты по длине) и Width Segs (Сегменты по ширине) задаётся число полигонов в пределах плоскости вдоль соответствующей координаты. Измените эти значения на 15 и 10 соответственно. Параметры Scale (Масштаб) и Density (Плотность) области Render Multipliers (Множители визуализации) должны быть установлены равными 1,0.

6. Выберите созданную плоскость инструментом Select and Move. Нажмите клавишу F9 – это позволит произвести быструю визуализацию плоскости. Сохраните полученную картинку из окна визуализации, задав ей имя Plane1 и выбрав тип файла JPEG.

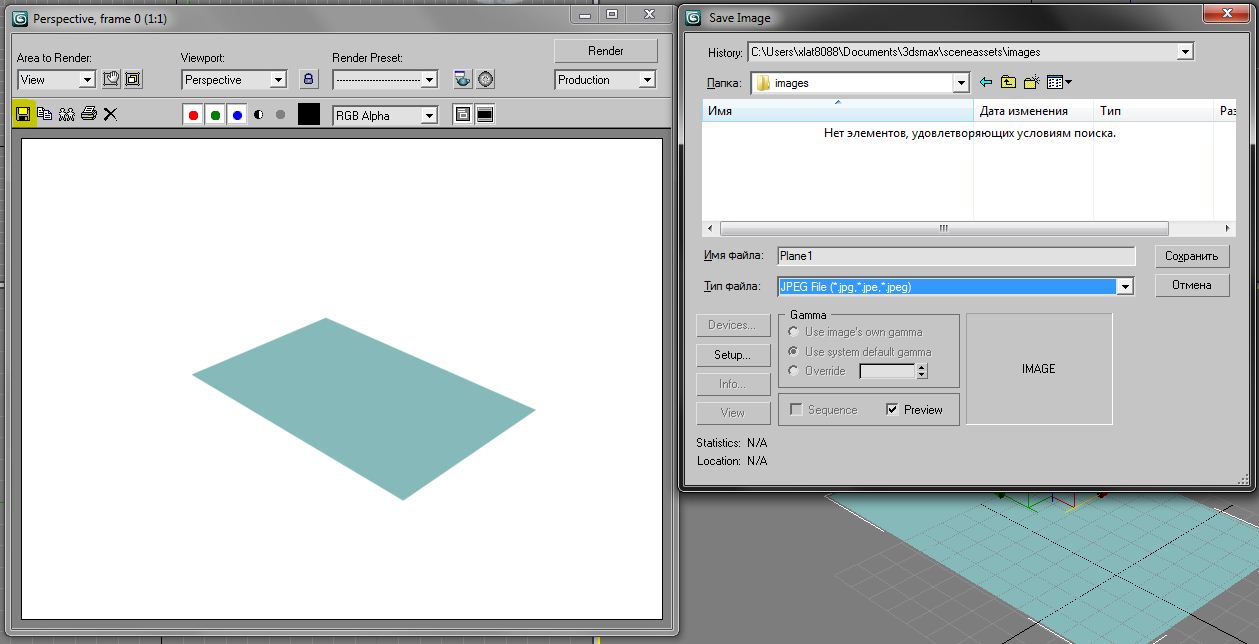

Рис. 6. Сохранение визуализации плоскости.

7. Закройте окно визуализации, перейдите на вкладку Modify командной панели и измените у плоскости параметры Scale (Масштаб) и Density (Плотность), установив их значения, равные 2,0. Параметр Scale (Масштаб) увеличивает масштаб при визуализации в то количество раз, которое указано в его значении, а параметр Density (Плотность) увеличивает количество сегментов в указанное число раз.

8. Нажмите F9 и сохраните полученную картинку из окна визуализации под именем Plane2.

Задание для самостоятельного выполнения: применив полученные знания, создайте сцену, используя все простые геометрические примитивы, и сохраните её визуализацию.

ChamferBox.

1. Выполните с помощью основного меню команду: Create > Extended Primitives > ChamferBox. На командной панели должны появиться свитки параметров параллелепипеда с фаской.

2. В полях X, Y, Z в свитке Keyboard Entry введите следующие значения смещения относительно начала координат по соответствующим осям: X=10, Y=10, Z=0.

3. В том же свитке введите значения параметров Length (Длина) = 10, Width (Ширина) = 20, Height (Высота) = 10 и Fillet (Закругление) = 2.

4. Нажмите на кнопку Create (Создать), находящуюся под параметром Fillet (Закругление) для создания объекта в окнах проекций.

5. Создайте второй объект типа ChamferBox аналогичным способом, но со следующими параметрами: X=0, Y=15, Z=15; Length (Длина) = 20, Width (Ширина) = 5, Height (Высота) = 15 и Fillet (Закругление) = 5.

6. Выделите второй объект типа ChamferBox инструментом Select and Move, перейдите во вкладку Modify на командной панели. Уберите флажок с параметра Smooth (Сглаживание) и измените значение параметра Fillet Segs (Количество сегментов закругления), поставив его равным значению 3.

Задание для самостоятельного выполнения: применив полученные знания, создайте сцену, используя все сложные геометрические примитивы, и сохраните её визуализацию.

Задание 2. Создание собственной сцены с использованием геометрических примитивов.

Используя полученные в ходе первой части лабораторной работы знания, создайте на выбор одну из следующих сцен, состоящих из геометрических примитивов:

1. Домик с небольшим огороженным двориком.

2. Стол со стулом.

3. Диван с телевизором.

4. Плита с четырьмя конфорками.

5. Ваш вариант.

Для выделения объектов используйте инструмент Select and Move. Чтобы выделить два объекта, нажмите левой кнопкой мыши сначала на один из них, а затем с зажатой клавишей Ctrl – на следующий.

Для копирования объекта выделите объект, который нужно скопировать, инструментом Select and Move, а затем нажмите сочетание клавиш Ctrl-V. Выберите в области Object свойство Copy и нажмите ОК. Затем перетащите объект с помощью координатных стрелок инструмента Select and Move на нужное расстояние.

Чтобы создать массив элементов, создайте и выберите нужный объект инструментом Select and Move. Затем с помощью следующей команды в основном меню: Tools > Array… вызовите окно редактирования массивов, и, изменяя параметры области Array Dimensions, создайте необходимый одномерный, двумерный или трёхмерный массив элементов.

Контрольные вопросы:

1. Какие объекты в 3ds Max относятся к простым геометрическим примитивам (назвать, как минимум, пять объектов)?

2. Какие объекты в 3ds Max относятся к сложным геометрическим примитивам (назвать, как минимум, пять объектов)?

3. Зачем нужны геометрические примитивы?

4. Как произвести вторичное изменение свойств объекта после его создания?

5. Какой из геометрических примитивов в 3ds Max не является трёхмерным объектом?

6. Каким образом можно сделать быструю визуализацию сцены?

7. Каким образом можно получить полусферу?

8. Какой параметр в объекте ChamferBox отвечает за закругление краёв объекта?

9. С помощью какого сочетания клавиш вызывается процедура копирования выбранного объекта?

10. Где можно поменять цвет созданного объекта (2 способа)?
