Розрахунок конструкцій готелю

Пояснювальна записка

до курсового проекту

з дисципліни

«Основи розрахунку будівельних конструкцій»

на тему:

«Розрахунок конструкцій готелю»

Зміст

Найменування розділів стор.

Вступ

1 Інженерно-геологічні умови будівельного майданчика________________6

Варіант ґрунтів________________________________________________7

2 Підбір глибини закладання підошви фундаменту ____________________8

2.1 Геологічний фактор__________________________________________8

2.2 Кліматичний фактор_________________________________________8

2.3 Гідрогеологічний фактор _____________________________________9

3 Збір навантажень на фундамент________________________________10

4 Попередній підбір розмірів фундаменту __________________________15

5 Визначення розрахункового опору ґрунт у_________________________15

6 Кінцевий підбір розмірів фундаменту ____________________________16

7 Розрахунок конструкції №1____________________________________18

8 Розрахунок конструкції №2____________________________________20

Висновок

Список використаних джерел

Вступ

Метою розрахунку будівельних конструкцій є забезпечення необхідних умов експлуатації будівлі чи споруди і достатньої їх міцності при найменших витратах матеріалів та праці на виготовлення, монтаж і експлуатацію, тобто найменшій зведеній вартості. Конструкції розраховують на силові та інші впливи за граничними станами, при яких вони перестають задовольняти вимогам, поставленим під час зведення та експлуатації.

Під час монтажу і експлуатації на конструкції діють різні навантаження, зумовлені власною масою конструкцій та деталей, масою снігу та ожеледі, технологічним обладнанням та масою матеріалів, що зберігаються, температурними та сейсмічними впливами тощо. Числові та якісні характеристики навантажень визначають за нормативними документами.

Основними характеристиками навантажень і впливів є їхні нормативні значення Рп, які відповідають нормальним умовам виготовлення, монтажу та експлуатації. Можливі несприятливі відхилення значень навантажень від нормативних враховують за допомогою коефіцієнтів надійності щодо навантажень , які також приймають згідно з нормами.

Фундамент грає дуже важливу роль в надійності і довговічності будь-якої будівлі. Особливо важливо приділити увагу фундаменту, коли мова йде про будівництво житлових будинків.

Перед тим як запустити бетономішалки на ділянці, його слід вивчити, провести заміри, дізнатися рівень грунтових вод. Від цього буде залежати якість, надійність, а також довговічність вашого будинку. Адже з часом будинок може осідати, на стінах з'являтися тріщини, відбуватися надлами в деяких ділянках. Якщо так відбувається, то це означає лише одне - фундамент не справляється з навантаженнями, тобто на перших етапах будівництва були допущені серйозні помилки.

Як бачите, значимість фундаменту в будинку переоцінити складно. Тому деколи в нього доводиться вкладати досить великі фінансові витрати. Особливо він вийде дорогим, якщо ви захочете облаштувати підвальне приміщення під всією площею будинку. Подумайте над раціональністю такого рішення, а будівництво довіряйте тільки перевіреним компаніям.

При проектуванні будівель та споруд велика відповідальність лягає на фундаментобудівників. Грамотні розв'язування питань, пов'язаних з оцінкою інженерно-геологічних умов будівельного майданчика, визначає економічність прийнятих варіантів фундаментів, їх надійність та довговічність.

Згідно умов нормальної експлуатації будівель та споруд при проектуванні фундаментів необхідно виключити можливість появи неприпустимих деформацій основ та фундаментів. Експлуатація фундаментів ускладнюється тим, що основа та фундамент при передачі навантажень на ґрунт являє собою єдину систему, елементи якої складаються з матеріалів різних фізико-механічних властивостей. Так, фундаменти виконуються з високоміцних матеріалів (бетону та сталі), фізико-механічні властивості яких майже не змінюються під впливом природних факторів, основою ж фундаментів є ґрунти, які мають значно низькі характеристики фізико-механічних властивостей, які можуть змінюватись під впливом ряду природних факторів (вологості, міцності складання шарів між собою). З цього витікає, що при підборі типу, розмірів, глибини закладання фундаментів рішуче значення мають геологічні умови, тобто характер нашарування ґрунтів та показники їх міцності та деформаційні характеристики.

Для запобігання цього фактору використовують сучасні методи випробування ґрунтів, складання технічних заключень інженерних вишукувань для будівництва, які проводяться спеціалізованими організаціями міста та області.

Інженерно-геологічні умови будівельного майданчика

Будівництво ведеться в місті Золочів Харківська область. Сейсмічність в районі відповідає 5 балам. Рельєф будівельного майданчика спокійний із незначним перепадом висот.

Згідно виданого завдання необхідно прив’язати фундамент під внутрішню вісь «2» і зовнішню вісь «Б», враховуючи слідуючі дані:

Клас відповідності будівлі – II;

Коефіцієнт по призначенню - n - 0,95;

Нормативне снігове навантаження в даному районі– 1,8 кН/м2;

Довжина будівлі 36 м;

Вищий рівень ґрунтових вод dw – 6м;

Нижчий рівень dw – 8м;

Характер ґрунтових вод – неагресивний;

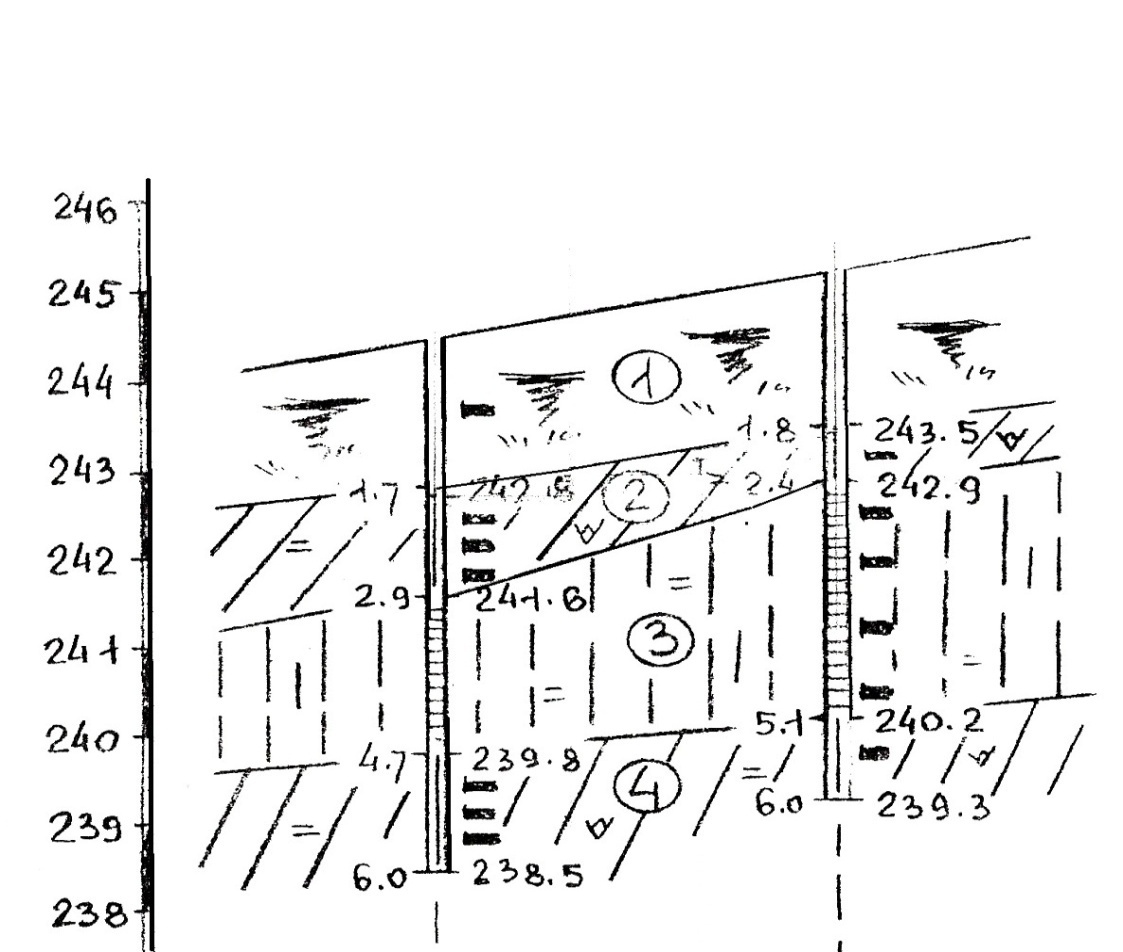

Варіант ґрунтів – № 4

номер шару	Найменування ґрунту	Розрахункові значення
		Питома вага	Питоме зчеплення	Кут внутрішнього тертя	Модуль деформації
		ІІ	СІІ	ІІ	Е
		кН/м3	кПа	град	МПа
1	2	3	4	5	6
1	Грунтово-рослинний шар	-	-	-	-
2	Суглинок сіро-коричневий тугопластчний слюдистий	18,2	16	16	8
3	Супісок жовто-коричневий твердий слюдистий вапнистий просідаючий	17,5	23	20	12
4	Суглинок коричнево - сірий тугопластчний слюдистий	18,4	18	17	10

1.2 Підбір глибини закладання підошви фундаменту

Для проектування фундаменту під будівлю необхідно визначити глибину закладання подушки фундаменту Нf. Глибина закладання фундаментів повинна прийматись з урахуванням:

призначення і конструктивних особливостей об'єктів, що проектуються, навантажень і впливів на фундаменти;

глибини закладання фундаментів суміжних об'єктів та прокладання інженерних комунікацій;

рельєфу існуючого і після інженерної підготовки території забудови;

інженерно-геологічних умов ділянки будівництва;

гідрогеологічних умов ділянки будівництва й можливих їх змін у процесі будівництва й експлуатації об'єктів;

глибини сезонного промерзання грунтів.

1.2.1 Геологічний фактор.

Згідно варіанту ґрунтів за основу приймаємо ґрунт – суглинок сіро-коричневий тугопластчний слюдистий, грунтово-рослинний шар використовуємо для рекультивації земель, зрізуємо.

Верх фундаменту влаштовуємо на відмітці мінус 0,3м. Заглиблюємо подушку фундаменту в несучий шар на 2,5 м, що є більше мінімально допустимого значення (більше 20 см.).

Попередньо приймаємо глибину закладання фундаменту Нf=2,5м.

1.2.2 Кліматичний фактор.

Розрахункова глибина сезонного промерзання ґрунту df визначається за формулою :

df= khdfn (1)

де dfn – нормативна глибина промерзання 1,2 м

kh – коефіцієнт, що враховує вплив теплового режиму споруди, приймають для зовнішніх і внутрішніх фундаментів опалювальних будівель - kh = 0,4.

Тому повинна виконуватись умова: Нf=2,5м df=0,48

1.2.3 Гідрогеологічний фактор

Глибина закладання фундаментів опалювальних споруд за умов недопущення морозного здимання ґрунтів основи повинна призначатися за таблицею

Рівень ґрунтових вод dw = 6 м

Перевіряємо умови:

dw=6,0 м df+2 =2,48м

Коли глибина закладання фундаментів не залежить від розрахункової глибини промерзання df відповідні ґрунти, зазначені у таблиці, повинні залягати до глибини не менше нормативної глибини промерзання dfn.

По нормам для вибраних ґрунтів глибина закладання підошви фундаментів при даній умові повинна бути не менше df, тобто

Нf= 2,5м df = 0,48 м

Умова виконується, існуючі будівлі та суміжні об’єкти, а також прокладання інженерних комунікацій не впливають на глибину закладання подушки фундаменту. Враховуючи вище сказане, приймаємо глибину закладання фундамента Нf=2,5 м.

1.2 Збір навантажень на фундамент

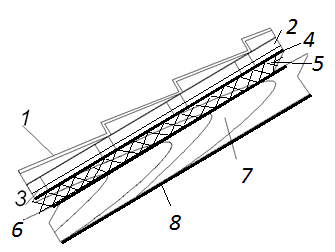

Збір навантаження від 1 м покрівлі

1 Метало-черепиця t = 0,012м., = 4700кг/м3

2 Обрешітка t =0,05м. = 600кг/м3

3 Контррейка t =0,03м.t=0,05м., = 500кг/м3

4 Гідроізоляційна плівка t =0,5мм = 50кг/м3

5 Мінеральна вата 100мм. = 500кг/м3

6 Пароізоляція плівка t =0,5мм =50кг/м3

7 Крокви 0,15м х 0,075м = 500кг/м3

8 Гіпсокартон 12мм. = 800кг/м3

Таблиця 1 Розрахунок навантаження від 1м2 покрівлі

В и д н а в а н т а ж е н н я	Нормативне навантаження кН/м	Коефіцієнт надійності по навант. m	Розрахункове навант. кН/м2
1	2	3	4
Постійне
Метало-черепиця t = 0,012м., = 4700кг/м3	0,564	1,05	0,592
Обрешітка t =0,05м. = 600кг/м3	0,045	1,2	0,054
Контррейка t =0,03х0,05м., = 600кг/м3	0,009	1,2	0,0108
Гідроізоляційна плівка t =0,0005м , = 50кг/м3	0,00025	1,2	0,0003
Мінеральна вата 0,015м. = 75кг/м3	0,01125	1,2	0,0135
Пароізоляція плівка t =0,0005м = 50кг/м3	0,00025	1,2	0,0003
Крокви 0,15м х 0,075м = 500кг/м3	0,05625	1,2	0,0675
Гіпсокартон 0,012м. = 800кг/м3	0,096	1,2	0,1152
Сумарне	0,782		0,854
Тимчасове
Снігове навантаження – 1000 Па	1,8	1,14	2,052
Сумарне	1,8		2,052
Повне навантаження	2,58		2,9

Розрахунки

1 Метало- черепиця t = 0,012м. х = 4700кг/м3 = 0,564 кН/м2

2 Обрешітка t =0,05м. х = 600кг/м3 = 0,045 кН/м2

3 Контррейка t =0,03м. х = 600кг/м3 = 0,009Н/м2

4 Гідроізоляційна плівка t =0,0005м х = 50кг/м3 = 0,00025 кН/м2

5 Мінеральна вата t =0.015м. х = 75кг/м3 = 0,01125 кН/м2

6 Пароізоляція плівка t =0,0005м х = 50кг/м3 = 0,00025 кН/м2

7 Крокви 0,15м х 0,075м х = 500кг/м3 = 0,05625 кН/м2

8 Гіпсокартон t =0,012мм. х = 800кг/м3 = 0,096 кН/м2

Збір навантаження від 1 м горища

1 Стяжка з цементно-піщаного розчину t = 100мм., = 1800кг/м3

2 Утеплювач Вермикуліт t = 220мм.

= 200кг/м3

3 З/б плита перекриття t = 220мм.,

= 2500кг/м3

Тимчасове навантаження –0 ,7 кН

Таблиця 2 Збір навантаження від 1м2 перекриття горища

В и д н а в а н т а ж е н н я	Нормативне навантаження кН/м	Коефіцієнт надійності по навант. m	Розрахункове навант. кН/м2
1	2	3	4
Постійне
Стяжка з цементно-піщаного розчину t = 0,05м., = 2400кг/м3	1,2	1,3	1,56
Утеплювач Вермикуліт t = 0,22м. = 200кг/м3	0,44	1,2	0,528
Монолітне перекриття t = 0,2 м., = 2500кг/м3	5	1,1	5,5
сумарне	6,64		7,58
Тимчасове
Тимчасове навантаження	0,7	1,3	0,91
сумарне	0,7		0,91
Повне навантаження	7,34		8,49

Розрахунки

1 Стяжка з цементно-піщаного розчину t = 0,100м.,х = 2400кг/м3 = 1,2 кН/м2

2 Утеплювач Вермикуліт t = 0,22 м. х = 200кг/м3 = 0,44 кН/м2

3 Монолітне перекриття t = 0,2 м.,х = 2500кг/м3 = 5 кН/м2

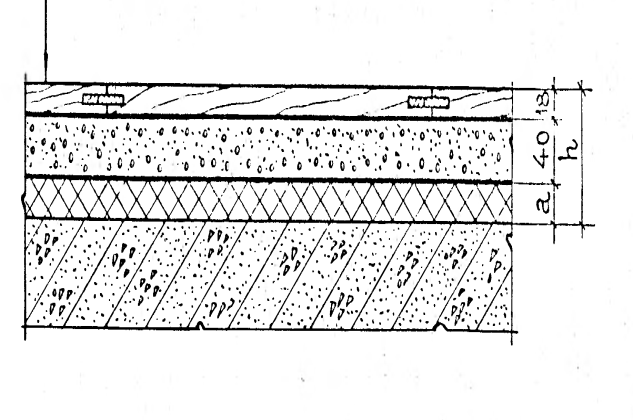

Збір навантаження від 1 м перекриття

1 Паркет штучний t = 15 мм., = 600кг/м3

2 Мастика клеюча t = 3 мм., = 1000кг/м3

3 Стяжка з цементно-піщаного розчину t = 100мм., = 1800кг/м3

4 Утеплювач Вермикуліт t = 220мм. = 200кг/м3

5 З/б плита перекриття t = 220мм., = 2500кг/м3

Тимчасове навантаження – 1,5 кН

Таблиця 3 Збір навантаження від 1м2 перекриття

В и д н а в а н т а ж е н н я	Нормативне навантаження кН/м	Коефіцієнт надійності по навант. m	Розрахункове навант. кН/м2
1	2	3	4
Постійне
Паркет штучний t =0,015м., = 600кг/м3	0,09	1,2	0,108
Мастика клеюча t = 0,003м., = 1000кг/м3	0,03	1,2	0,036
Стяжка з цементно-піщаного розчину t=0,05м.,=2400кг/м3	1,2	1,3	1,56

Продовження таблиці 3

1	2	3	4
Утеплювач Вермикуліт t = 0,22м. = 200кг/м3	0,44	1,2	0,528
Монолітне перекриття t = 0,2м., = 2500кг/м3	5	1,1	6,1
Сумарне	6,76		8,33
Тимчасове
Тимчасове навантаження	1,5	1,3	1,95
Сумарне	1,5		1,95
Повне навантаження	8,26		10,28

Розрахунки

1 Паркет штучний :t = 0,015 м.,х = 600кг/м = 0,09 кН/м2

2 Мастика клеюча t = 0,003м., х = 1000кг/м3 =0,03 кН/м2

3 Стяжка з цементно-піщаного розчину t = 0,100м.,х = 2400кг/м3 = 1,2 кН/м2

4 Утеплювач Вермикуліт t = 0,22 м. х = 200кг/м3 = 0,44 кН/м2

5 Монолітне перекриття t = 0,2 м.,х = 2500кг/м3 = 5 кН/м2

Збір навантажень на крайній фундамент по осі 2

N = (N1 + N2+ N3 a) Aгр. + Nстіни + Nфунд. (2)

N1 - нормативне навантаження покрівлі

N2 - нормативне навантаження перекриття горища

N3 - нормативне навантаження перекриття

Агр. – прийнята довжина

Nстіни – навантаження стіни

Nфунд. – навантаження фундаменту

Визначення навантаження на крайній фундамент по осі Б

Nстіни = (2,7х5+0,6) х 0,42 х18 = 106,59 кН

Nфунд. – 1,7 х 0,4 х 25 = 17 кН

Аф. = N хф. / R0 – m х d (см)

ф. = 0,95

m. = 20

N = (2,58 + 7,34 + 8,26 х5) х2,44 + 106,59 + 17 = 248,5 кН

Збір навантажень на внутрішній фундамент по осі 2

N = (2,58 + 7,34 + 8,26 х5) х3,6 + 106,59 + 17 = 307,98 кН

Nстіни = (2,7х5+0,6) х 0,42 х18 = 106,59 кН

Nфунд. – 1,7 х 0,4 х 25 = 17 кН

Аф. = N хф. / R0 – m х d (см

ф. = 0,95; m. = 20.

1.4 Попередній підбір розмірів фундаменту

Розрахунок розміру під крайній фундамент по осі Б

bф. = 248,5 х 0,95 / 300 – 20 х 2,5 = 0,944 м (3)

Згідно проведених розрахунків приймаємо товщину фундаменту 1м.

Розрахунок розміру під внутрішній фундамент по осі 2

bф. = 307,98 х0,95 / 300 – 20 х 2,5 = 1,17м

Згідно проведених розрахунків приймаємо товщину фундаменту 1,2м.

1.5 Визначення розрахункового опору ґрунту

Розрахунковий опір грунта визначають по формулі:

(4)

де С1 і С2 – коефіцієнти умов роботи, приймаємо по таблиці 3 СНіПу 2.02.01-83 С1 = 1,1, а С2 = 1,25;

k – коефіцієнт, що приймається: k=1, якщо характеристики ґрунту (іС) визначені випробуванням ґрунтів, k=1,1, якщо вони прийняті по нормативним документам;

Mr,Mg,MC – коефіцієнти, що приймаються по таблиці 4

СНіПу 2.02.01-85: M=0,36, Mg=2,43, MC=4,99;

kZ – коефіцієнт, що приймається: kZ=1, при ширині фундаменту b<10м і визначається по формулі СНіПу при b>10м;

ІІ – питома вага ґрунтів, які залягають нижче підошви фундаменту: ІІ = 18кН/м3;

ІІ’ – те саме, для ґрунтів вище підошви фундаменту: ІІ’=18,2кН/м3;

CII - питоме зчеплення ґрунту під підошвою фундаменту: CII=16кПа.

db – глибина підвалу, якщо b20м і глибиною більше 2м: db=1;

d1=1,6м

Визначення розрахункового опору грунту під крайній фундамент по осі Б

Визначення розрахункового опору грунту під внутрішній фундамент по осі 2

1.6 Кінцевий підбір розмірів фундаменту

Визначення розмірів під крайній фундамент по осі Б

bф. = 248,5 х0,95 / 256,13 – 20 х 2,5 = 1,2 м

Згідно проведених розрахунків приймаємо товщину фундаменту 1,2 м

Визначення розмірів під внутрішній фундамент по осі 2

bф. = 307,98х 0,95 / 281,46 – 20 х 2,5 = 1,26 м

Згідно проведених розрахунків приймаємо товщину фундаменту 1,5 м

Розрахунок площі перетину арматури

M = 0,5 х р х с2 (кН/м) (5)

р = N ф/l b (кН/м2) (6)

h0 = рс/ ьзRbt b2l (см) (7)

АS = M/0,9 х h0 х RS (см2) (8)

µ = АS/ l h0 µmin>0,1% (9)

Визначення площі перетину арматури під крайній фундамент по

осі Б

р =248,5 х 0,95/1 х 1,2 = 196,7 (кН/м2)

h0 = 196,7х0,4/0,6 х 750 х 0,95х 1 =0,18 (м)

M = 0,5 х 196,7 х 0,42 = 15,73(кН/м)

АS = 15,73/ 0,9 х 0,26 х 280 000= 0,00024=2,4 (см2)

Приймаємо сітку з кроком 200 мм 7 штук 10 мм А400С АS =5,5

Відсоток армування

µ = 5,5/100 x26х100 = 0,21%

Визначення середнього тиску на 1м погонний основи

P = NР / b х 1м.п.; (10)

P = 248,5/1,2x1=207,8.

Перевіряємо виконання умови

P R;

207,8256,13, що відповідає умові

Визначення площі перетину арматури під внутрішній фундамент

по осі 2

р =281,46 х 0,95/1 х 1,3 = 205,68 (кН/м2)

h0 = 205,68х0,45/0,6 х750 х 0,95х 1 =0,21 (м)

M = 0,5 х 205,68 х 0,452 =20,82(кН/м)

АS = 20,82/ 0,9 х 0,26 х 280 000= 0,00031=3,1 (см2)

Приймаємо сітку з кроком 200мм 7 штук 10 мм А400С АS =5,5

Відсоток армування

µ = 5,5/100 x26х100 = 0,21%

Визначення середнього тиску на 1м погонний основи

P = 307,98/1,3x1=236,9.

Перевіряємо виконання умови

P R;

236,9281,46, що відповідає умові

1.7.Розрахунок конструкції №1

Розрахунок монолітного перекриття

1 Відповідно до варіанту завдань збираємо навантаження від 1м2 перекриття(g)

gр = 10,28 кН/м2

Визначаємо загальне навантаження на плиту:

P=gxlдxlк (11)

P= 10,28х4,88х3,6=180,59

Визначаємо співвідношення сторін

lд/lк=4,88/3,6=1,35 (12)

4 За допомогою таблиці знаходимо коефіцієнти для визначення велечин згинаючих моментів:

ак= 0,0233; ад= 0,0110; к=0,0536; д=0,0222;

5 Визначаємо величини згинаючих прольотних моментів

Мк= акхР (13)

Мк= 0,0233х180,59=4,2 кНм2

Мд= адхР (14)

Мд= 0,0110х180,59=1,98 кНм2

6 Визначаємо величини згинаючих прольотних моментів

Мк= кхР (15)

Мк= 0,0536х180,59=9,68 кНм2

Мд= дхР (16)

Мд= 0,0222х180,59=4кНм2

7 Виконуємо розрахунок нижньої арматури

Дані: Клас бетону В15; Коофіцієнт- n -0,95;

h0=20-2=18; Rs=360; =1;

8 Площа розтягнутої арматури визначається по формулі

As= *M*n /0,9*h0 * Rs (17)

As1 =1*420 000*0,95/0,9*18*360(100)=0,68см2;

As2 =1*968 000*0,95/0,9*18*360(100)=1,6см2;

Необхідна кількість нижньої арматури 7 штук 6 кроком 150.

9 Виконуємо розрахунок верхньої арматури

As1' =1*198 000*0,95/0,9*18*355(100)=0,32см2;

As2'= 1*400 000*0,95/0,9*18*355(100)=0,66см2;

Необхідна кількість нижньої арматури 7штук 6 кроком 150.

1.8 Розрахунок конструкції №2

Розрахунок монолытного сходового маршу

Визначення навантажень і зусиль. Власна вага типових маршів за каталогом індустріальних видавців для житлового та цивільного будівництва становить

= 3,6кН/, коефіцієнт надійності за навантаженням f = 1,2; довго діюче тимчасова навантаження ld = 1 кН/.

Розрахункове навантаження на 1 м довжини маршу

q = ( f + f ) a (кН/м) (18)

q = (3,6 * 1,1 + 3 * 1,2) 1,35 = 10,3 кН/м.

Згинальний розрахунковий момент у середині прольоту маршу

М = (19)

М =

Поперечна сила на опорі

Q = (20)

Q =

Попереднє призначення розмірів перерізу маршу. Стосовно до типових заводських форм призначаємо товщину плити (по перетину між сходинами)

hf = 30 мм, висоту ребер h = 170 мм, товщину ребер br = 80 мм. Дійсний перетин маршу заміняєм на тавровий перетин з полицею в стислій зоні

b= 2br = 2 * 80 = 160 мм; ширину полиці hf при відсутності поперечних ребер приймаємо не більше hf = 12 hf + b = 12 * 3 + 16 = 52см. Приймаємо за розрахункове менше значення hf = 52 см.

Підбір площі перерізу поздовжньої арматури. За умовою встановлюємо розрахунковий випадок для таврового перерізу ( при x = hf ) : при

M Rb b2bf * (h0 – 0,5 hf ) нейтральна вісь проходить в полиці;

1 330 000 14,5 (100) 0,9 * 52 * 3 (14,5 – 0,5 * 3) = 2 640 000 Н*см; умова задовільняється нейтральна вісь проходить в полиці; розрахунок арматури виконуємо за формулами прямокутних перерізів шириною bf = 52 см.

A0 = (21)

A0 =

Знаходимо = 0, 0,953; = 0,095

AS =

AS = (22)

Приймаємо 2 14 А – ІІ, АS = 3,08 ( - 4,5 % допустимо ). При 2 16 А – ІІ, АS = 4,02 (+25% значний пере розхід арматури). В кожному ребрі встановлюємо по одному плоскому каркасу К-1.

Розрахунок похилого перерізу на поперечну силу. Поперечна сила на опорі Qmax = 17,8 * 0,95 = 17 кН. Обчислюємо проекцію розрахункового похилого перерізу на поздовжню вісь за формулами:

Bb = b2(1+ f + n) Rbt b2b, де (23)

n = 0; f = 2 = = 0,175 0,5; (1 + f + n ) = 1 + 0,175 =

= 1,175 1,5;

Bb = 2 * 1,175 * 1,05 * 0,9 (100) 16 * = 7,5 * Н/см;

у розрахунковому похилому перерізі Qb = QS = Q/2, а так як по формулі

Qb = Bb /2, то с = Bb/2, то с = Bb/0,5Q = 7,5*/0,5 * 17 000 = 88,3 см, що быльше 2 h0 = 29см. Тоді Qb = Bb/c = 7,5 * /29 = 25,9 * Н = 25,9 кН, що більше Qmax = 17 кН, отже, з розрахунку поперечна арматура не потрібна.

В прольоту призначаємо з конструктивних міркувань поперечні стрижні діаметром 6 мм із сталі класу А - І кроком s = 80мм ( не більше h/2 =

= 170/2 = 85мм), АS = 0,283 , RS = 175 МПа; для двох каркасів n = 2,

АS = 0,566 ; = 0,566/16*8 = 0,0044; а = ЕS/Еb = 2,1 * /2,7 * = 7,75

В середній частині ребер поперечну арматуру розташовуємо конструктивно з кроком 200мм.

Перевіряємо міцність елементу по похилій смузі між похилими тріщинами за формулою

Q 0,31b1Rb b2bh0, де (24)

1 = 1 + 5а = 1 + 5*7,75*0,0044 = 1,17;

b1= 1-0,01 * 14,5 * 0,9 = 0,87;

Q = 17 000 0,3 * 1,17 * 0 ,87 * 14,5 * 0,9 * 16 * 14,5 (100) = 93 000 Н;

умова дотримується, міцність маршу по похилому перерізі забезпечена. Далі розраховується прогини ребер і перевіряють їх з розкриття тріщин.Плиту маршу армують сіткою зі стержнів діаметром 4/6мм, розташованих кроком 100/300мм. Плита монолітно пов'язана зі сходинами, які армують з конструктивних міркувань, і її несуча здатність з урахуванням роботи сходинок цілком забеспечуться. Сходини, які укладаються на косоури, розраховують як вільно оперті балки трикутного перетину. Діаметр робочої арматури сходинок з врахуванням транспортних і монтажних впливів призначають в залежності від довжини сходинок lst:

lst =1,35 м - 6мм, хомути виконують з арматури діаметром 4/6 мм кроком 200мм.

Висновок

Список використаних джерел

ДБН В.2.2-15-2005 Житлові будинки. Основні положення.
ДБН В.1.2-2:2006 Навантаження і впливи.
Цай Т.М. том 1,2 «Строительные конструкции». Москва.Стройиздат,2010.
Мандриков В.Н. «Примеры расчета железобетонных конструкций». Москва.Стройиздат,2007.
Бойков В.Н. «Примеры расчета железобетонных конструкций». Москва.Стройиздат,2009.
Голышев А.Б. «Проектирование железобетонных конструкций», Київ. Будівельник, 1985.
Вахненко П.Ф. «Расчет и конструирование частей жилых и общественных зданий», Київ. Будівельник, 2008.
Догадайло А.І. "Проектування основ і фундаментів". Київ, 2009.
Барашиков І. «Железобетонные конструкции».
Бондаренко В.М. «Железобетонные и каменные конструкции». Москва.Высшая школа, 1987.

Зміни.

Лист

№ докум.

Підпис

Дата

Аркт

КП 1 5.06010101 432 8 2013

Розрахунок конструкцій готелю
