ГИГИЕНА ТРУДА ЛИЧНОГО СОСТАВА ВОЙСК ПРИ ОБСЛУЖИВАНИИ ОБЪЕКТОВ ВООРУЖЕНИЯ, ВОЕННОЙ ТЕХНИКИ, РАДИОЛОКАТОРНЫХ СТАНЦИЙ

Тема № 60

ГИГИЕНА ТРУДА ЛИЧНОГО СОСТАВА ВОЙСК ПРИ ОБСЛУЖИВАНИИ ОБЪЕКТОВ ВООРУЖЕНИЯ, ВОЕННОЙ ТЕХНИКИ, РАДиОЛОКАТОРНыХ СТАНЦИЙ

  1. Учебная цель

  1. Усвоить основные вредные и опасные факторы, которые определяют условия труда при обслуживании личным составом войск объектов вооружения и военной техники.
    1. Ознакомить студентов с силами и средствами медицинской службы войск по гигиеническому обеспечению труда личного состава отдельных родов войск.
    2. Усвоить методы и средства профилактики неблагоприятного воздействия на организм военнослужащих вредных и опасных факторов в отдельных родах войск (ракетных, танковых, радиотехнических, артиллерии).
    3. Овладеть методами и средствами медицинского контроля за состоянием здоровья и работоспособностью личного состава отдельных родов войск.

  1. Исходные знания и умения

2.1.Знать:

  1. Основные вредные и опасные факторы, которые определяют условия труда при обслуживании объектов вооружения и военной техники, характеристику рабочих мест.
    1. Особенности условий прохождения службы в артиллерийских, ракетных, танковых, инженерных войсках, их влияние на организм, методы и средства защиты.
      1. Особенности условий службы в радиотехнических войсках, при обслуживании радиолокаторных станций (РЛС), специфические и неспецифические вредности, методы и средства защиты.
      2. Методы и средства профилактики неблагоприятного воздействия вредностей в отдельных родах войск.

2.2. Уметь:

  1. Обнаруживать вредные и опасные факторы в отдельных родах войск, признаки их отрицательного влияния на здоровье и трудоспособность военнослужащих.
    1. Организовать изучение правил техники безопасности личным составом отдельных родов войск. Сохранение здоровья и высокой работоспособности личного состава, использование индивидуальных средств защиты тела, органов дыхания, сенсорных органов.

2.2.3.Владеть методами и средствами (приборами) медицинского контроля за условиями труда военнослужащих при обслуживании объектов вооружения и военной техники.

3. Вопросы для самоподготовки

  1. Определение гигиены военного труда, связь с физиологией, эргономикой, инженерной психологией.
    1. Жизнепригодность военной техники как физиолого-гигиеническая проблема. Загрязнение воздуха рабочей зоны вредными газами, испарениями.
    2. Санитарно-гигиенические мероприятия при передвижении и полевом размещении военных формирований в условиях низких и высоких ТЕМПератур. Гигиена марша, механизированных перевозок войск.
    3. Гигиена труда в артиллерийских, ракетных, бронетанковых, инженерных войсках. Особенности условий службы, их влияние на организм человека, мероприятия по защите.
    4. Гигиена труда в радиотехнических войсках, при обслуживании радиолокаторных станций. Специфические и неспецифические факторы, их влияние на организм. Методы и средства профилактики и контроля.
    5. Гигиенические особенности использования индивидуальных средств защиты при обслуживании объектов вооружения и военной техники.

4. Задания для самоподготовки

4.1. Приведите классификацию физических, химических, психофизиологических вредностей службы в артиллерийских, ракетных, бронетанковых, инженерных войсках, их разделение на специфические и неспецифические.

  1. Приведите классификацию специфических и неспецифических вредных факторов, которые действуют на военнослужащих при обслуживании радиолокаторных станций.
    1. Охарактеризуйте биологическое действие сверхвысокочастотного (СВЧ) поля, этиологию, патогенез, профилактику радиоволновой болезни.
    2. Перечислите принципы и методы защиты от неблагоприятного воздействия СВЧ энергии, основанные на физических законах ослабления излучений.
    3. Охарактеризуйте индикаторные, расчетные, инструментальные методы медицинского контроля за СВЧ излучением на радиолокаторных станциях.

  1. Структура и содержание занятия

Занятие лабораторное. После проверки исходного уровня знаний и рассмотрения теоретических вопросов по теме, студенты, пользуясь инструкциями, изложенными ниже (приложения 1, 2, 3, 4), решают ситуационные задачи по оценке условий труда на РЛС:

  1. За приведенными формулами рассчитывают зоны формирования электромагнитного поля (ЭМП) вокруг антенны РЛС (приложение 1).
  2. Рассчитывают плотность потока энергии (ППЭ) на указанном расстоянии от антенны с помощью формул (приложение 2) и номограммы № 1 (приложение 3).Результаты сравнивают с нормативами (приложение 5).
  3. Определяют размеры нормированных (санитарно-защитных) зон вокруг антенн РЛС за формулами и номограммой № 2 (приложение 4).
  4. Оценивают эффективность защиты различных экранирующих материалов, пользуясь генератором СВЧ энергии и неоновым индикатором.
  5. Ознакамливаются с приборами для измерения ППЭ СВЧ поля (ПО-1, ПЗ-15, ПЗ-16, ВЭМП-1, ВЭМП-2 и др.).

Работу оформляют протоколом, делают соответствующие заключения и рекомендации.

6. Литература

6.1. Основная:

6.1.1.Військова гігієна з гігієною при надзвичайних ситуаціях. Підручник. /За ред. Пашка К.О.,- Тернопіль: Укрмедкнига, 2005.- с. 256-278.

6.1.2.Даценко І.І., Габович Р.Д. Профілактична медицинва. Загальна гігієна з основнами екології.- 2 вид.- К.: Здоров’я, 2004.- С. 695-696.

6.1.3. Беляев В.Д., Жук Е.Г. Военная гигиена и єпидемиология./ Учебник, 2-е изд.- М. Медицина, 1988.- С. 140-153.

6.1.4. Метериалы лекции по теме.

6.2.Дополнительная

6.2.1. А.И. Бекетов, В.М. Орловский. Гигиена труда в танковых и мотострелковых войсках. – Ленинград, 1969.

6.2.2. Гигиена труда на РЛС и других объектах, использующих электронную аппаратуру. / Н.Ф. Кошелев, О.Н.Карелин. – Ленинград, 1974. – 100с.

6.2.3. Руководство по медицинскому обеспечению СА и ВМФ. – Воениздат. – М., 1971. – (Ч.1, гл. 3).

6.2.4. Н.К.Супаков. Безопасность эксплуатации ракетного оружия. – М., 1972.

6.2.5.Физиология военного труда. – ИЗД. ВМА. – Ленинград, 1962.

7. Оснащение занятия

  1. Генератор сверхвысоких частот (СВЧ) ЛУЧ-3 (или другой модели).
  2. Измеритель СВЧ-поля ПО-1 «Медикс» (или другой модели).
  3. Индикаторная лампа для выявления СВЧ-поля.
  4. Образцы экранирующих от СВЧ-излучений материалов.
  5. Формулы для расчета зон формирования электромагнитного СВЧ-поля.
  6. Формулы для расчета плотности потока энергии (ППЭ) СВЧ-поля.
  7. Номограммы для расчета плотности потока энергии СВЧ-поля и размеров санитарно-защитных зон.
  8. Таблицы: - с изображением радиолокаторных станций;

- предельно-допустимые уровни ППЭ СВЧ-поля.

  1. Ситуационные задачи для самостоятельной труда студентов на занятии.

Задания для самостоятельной работы студентов.

Дайте оценку выбора позиции для размещения радиолокаторной станции.

Радиолокаторная станция с параболической неподвижной антенной с высотой мачты 10 м. Диаметр раскрытия антенны L = 9 м. Длина волны на РЛС = 3,5 дм. Средняя мощность станции Рср = 850 Вт. Коэффициент усиления антенны D = 200.

  1. Определите зоны формирования электромагнитного поля (ЭМП) вокруг антенны РЛС (приложение 1).
  2. Рассчитайте плотность потока энергии (ППЭ) на расстоянии 35 м от антенны на земле, где выполняются наладочные работы на протяжении 3 часов в сутки (по краю лепестка диаграммы направленности излучения энергии, приложение 2).
  3. Определите плотность потока энергии (ППЭ) на расстоянии 160 м от антенны на земле (по краю лепестка диаграммы направленности) и на 4 этаже казармы (по оси лепестка с помощью номограммы № 1, приложение 3).
  4. Определите размеры санитарно-защитных зон (нормированных зон) вокруг антенны РЛС (формулы и номограмма, приложение 4).
  5. Дайте обоснованное заключение и рекомендации согласно гигиеническим нормативам (приложение 5).
  6. Ознакомьтесь с защитными свойствами различных экранирующих материалов, пользуясь генератором сверхвысокочастотной энергии (СВЧ), неоновым индикатором. Ваши наблюдения запишите в протокольную тетрадь.
  7. Ознакомьтесь с приборами для измерения ППЭ сверхвысокочастотного поля и принципом их работы (ПО-1”Медик”, НЭМП-1) (рис. 59.1).

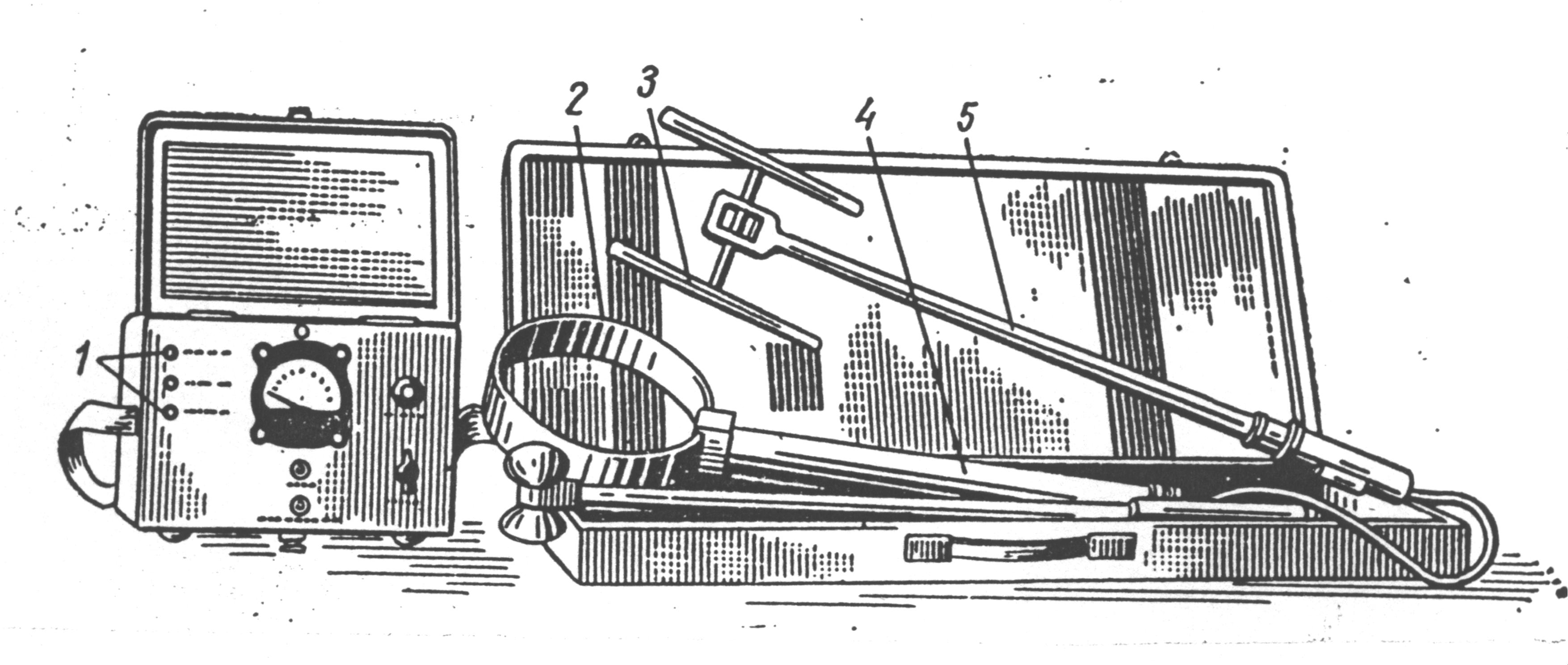

Рис. 59.1. Измеритель электромагнитного поля НЭМП-1

Приложение 1

Формулы для расчета зон формирования электромагнитного поля вокруг антенн радиолокаторных станций

R б.з. =, R отд.з. =, R п.з. = R вд.з. - R б.з.

где: R б.з. – конец ближней зоны, в см;

R отд.з. – начало отдаленной зоны, в см;

R п.з. – размер промежуточной зоны, в см;

- длина волны РЛС, в см;

L1 и L2 – горизонтальный и вертикальный размеры раскрытия антенны в сантиметрах (для параболических и круглых антенн – их вертикальный и горизонтальный диаметры).

Приложение 2.

Формулы для расчета плотности потока энергии (ППЭ) сверхвысокочастотного поля (СВЧ)

а) Для ближней зоны

ППЭб.з.(по оси)= ; ППЭб.з.(по краю) = ;

б) Для промежуточной зоны

ППЭп.з.(по оси)= ; ППЭп.з.(по краю) = ;

в) Для отдаленной зоны

ППЭотд.з.(по оси)= ; ППЭп.з.(по краю) = ;

где: ППЭ – плотность потока энергии в мквт/см2;

Рср. - средняя мощность станции в мквт (в паспорте РЛС);

L1 - L2 – площадь разкрытия антенны, в см2;

R – расстояние от антенны до места, для которого рассчитывается ППЭ, в см;

D – коэффициент усиления антенны (указанный в паспорте РЛС).


Приложение 3

Расчет плотности потока энергии (ППЭ) поля сверхвысоких частот (СВЧ) с помощью номограмм (рис. 59.2, 59.3)

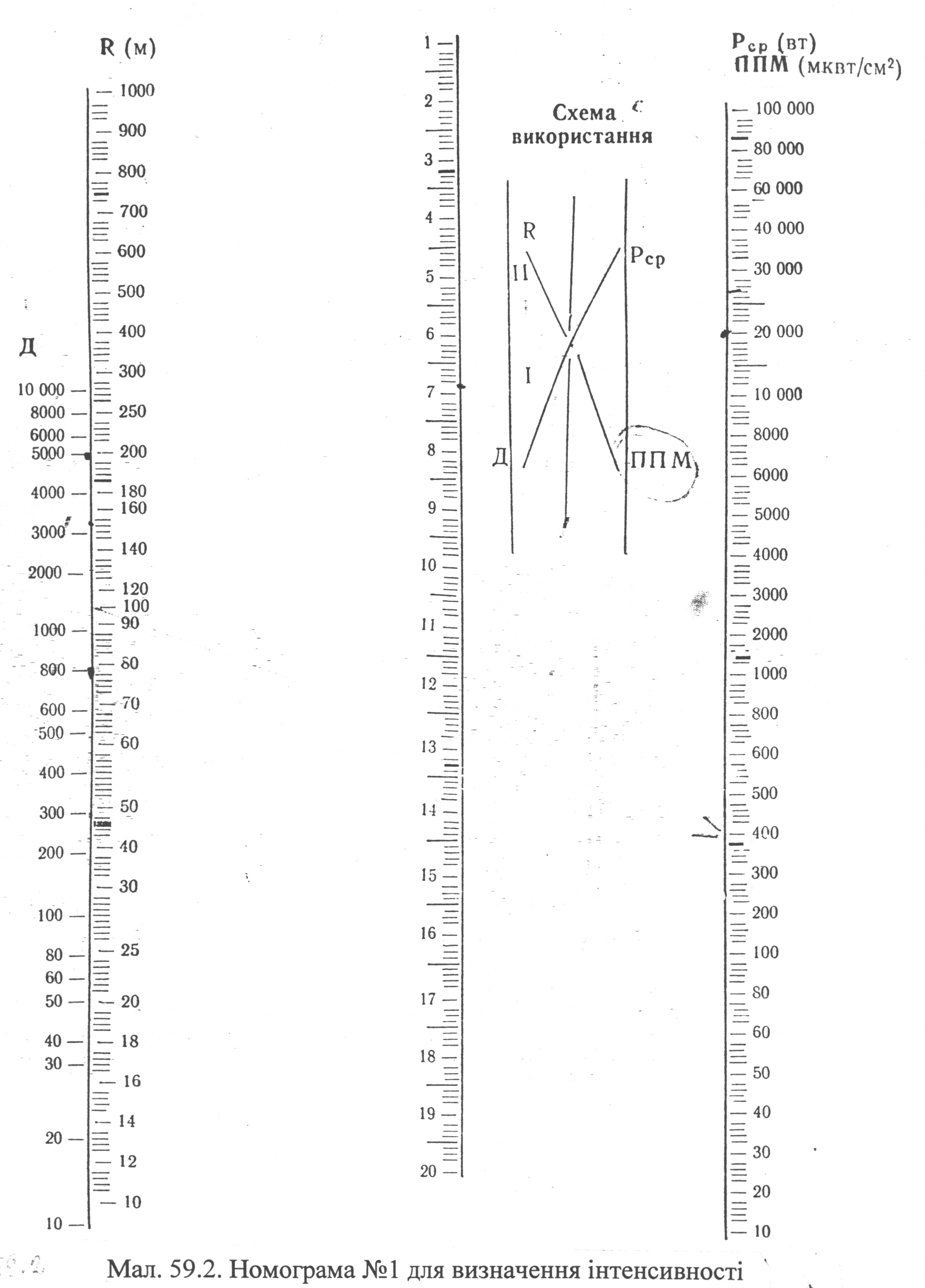

Рис. 59.2. Номограмма № 1 для определения интенсивности СВЧ излучений

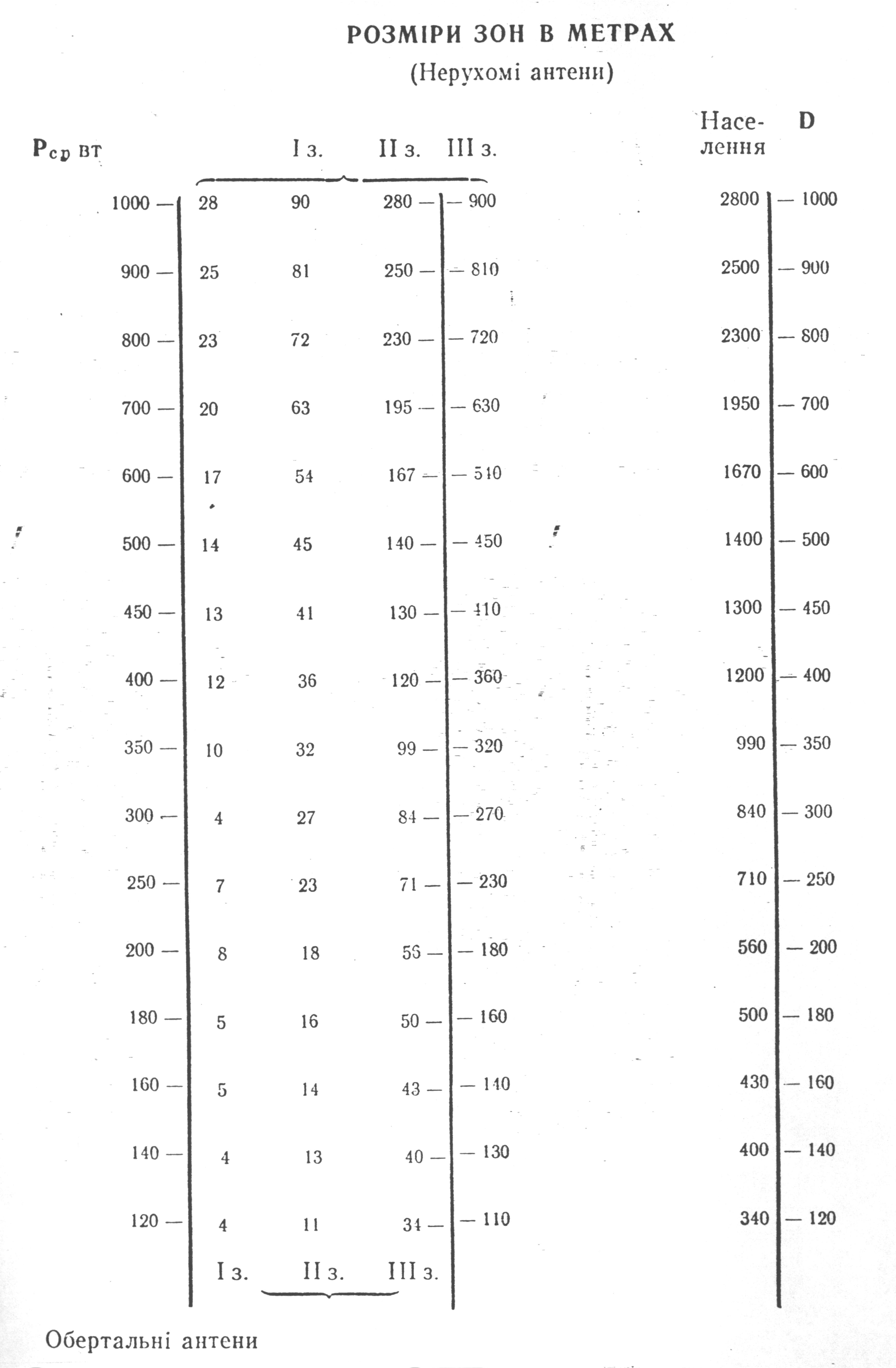

Рис. 59.3. Номограмма № 2 для расчета зон нормированных излучений

а) По оси лепестка диаграммы направленности в отдаленной зоне.

На правой шкале номограммы 1 найдите точку с величиной, которая отвечает средней мощности станции Рср. На шкале D (по левую сторону) найдите вторую точку, которая отвечает коэффициенту усиления антенны. Соединив эти точки прямой линией, на средней шкале найдите третью точку (Рср D).

На шкале R (по левую сторону) найдите четвертую точку с величиной расстояния от антенны до места, для которого вы рассчитываете ППЭ. Соединив прямой линией эту точку с точкой Рср D на средней шкале и продолжив ее к правой шкале, найдите ППЭ для заданного расстояния от антенны РЛС.

б) По краю лепестка диаграммы направленности.

Для определения ППЭ по краю лепестка диаграммы направленности СВЧ поля полученную величину умножьте на 0,5.

Например: Рср = 800 Вт, D = 400, ППЭ на расстоянии R = 100 м будет равняться:

  • по оси диаграммы направленности 400 мкВт/см2;
  • по краю лепестка диаграммы направленности 400 0,5 = 200 мкВт/см2.

Приложение 4

Расчет защитных зон вокруг антенны РЛС

Расчет защитных зон вокруг антенны РЛС

а) Расчет провести с помощью формул:

R(по оси) =; R(по краю) =;

где: R – расстояние от антенны до границы защитной зоны, в м;

Рср. – средняя мощность излучения антенны в мквт;

D – коэффициент усиления антенны (см. в условии задачи);

М – предельно допустимая для данной зоны ППЭ (приложение 5);

= 3,14.

б) Расчет с помощью номограммы 2 (рис. 59.3).

На левой вертикальной шкале номограммы 2 найдите среднюю мощность станции Р ср, на правой шкале – коэффициент усиления антенны D (это) паспортные данные станции, указанные в условии задачи). Прямая, которая соединяет эти точки покажет на средней шкале размер защитных зон І, ІІ, ІІІ (сверху – для неподвижных антенн, снизу – для антенн, которые вращаются).

Приложение 5.

Предельно допустимые уровни плотности потока энергии (ППЭ)

поля сверхвысоких частот (СВЧ)

Продолжительность облучения

Предельно допустимые

уровни ППЭ, мкВт/см2

При облучении не более 15 минут на протяжении рабочего дня, при работе в защитных очках

1000

При облучении не более 2 часов на протяжении рабочего дня

100

При облучении на протяжении всего рабочего дня (8 часов)

10

Круглые сутки, для всего населения

5

Примечания:

  1. Для антенн, которые вращаются, указанные величины умножаются на коэффициент 10.
  2. Приведенные предельно допустимые уровни служат основой для определения размеров санитарно-защитных зон (зон нормированного облучения).
  3. При ППЭ, которые превышают 1000 мкВт/см2, все работы (ремонт, наладка) разрешается выполнять в защитных очках и комбинезонах из специальной металлизированной ткани.
