Физическая передача данных по линиям связи

Даже при рассмотрении простейшей сети, состоящей всего из двух машин, можно выявить многие проблемы, связанные с физической передачей сигналов по линиям связи.

Кодирование

В вычислительной технике для представления данных используется двоичный код. Внутри компьютера единицам и нулям данных соответствуют дискретные электрические сигналы.

Представление данных в виде электрических или оптических ситалов называется кодированием. ... • .

Существуют различные способы кодирования двоичных цифр, например потенциальный способ, при котором единице соответствует один уровень напряжения, а нулю — другой, или импульсный способ, когда для представления цифр используются импульсы различной полярности.

Аналогичные подходы применимы для кодирования данных и при передаче их между двумя компьютерами по линиям связи. Однако эти линии связи отличаются по своим характеристикам от линий внутри компьютера. Главное отличие внешних линий связи от внутренних состоит в их гораздо большей протяженности, а также в том, что они проходят вне экранированного корпуса по пространствам, зачастую подверженным воздействию сильных электромагнитных помех. Все это приводит к существенно большим искажениям прямоугольных импульсов (например, «заваливанию» фронтов), чем внутри компьютера. Поэтому для надежного распознавания импульсов на приемном конце линии связи при передаче данных внутри и вне компьютера не всегда можно использовать одни и те же скорости и способы кодирования. Например, медленное нарастание фронта импульса из-за высокой емкостной нагрузки линии требует, чтобы импульсы передавались с меньшей скоростью (чтобы передний и задний фронты соседних импульсов не перекрывались, и импульс успел «дорасти» до требуемого уровня).

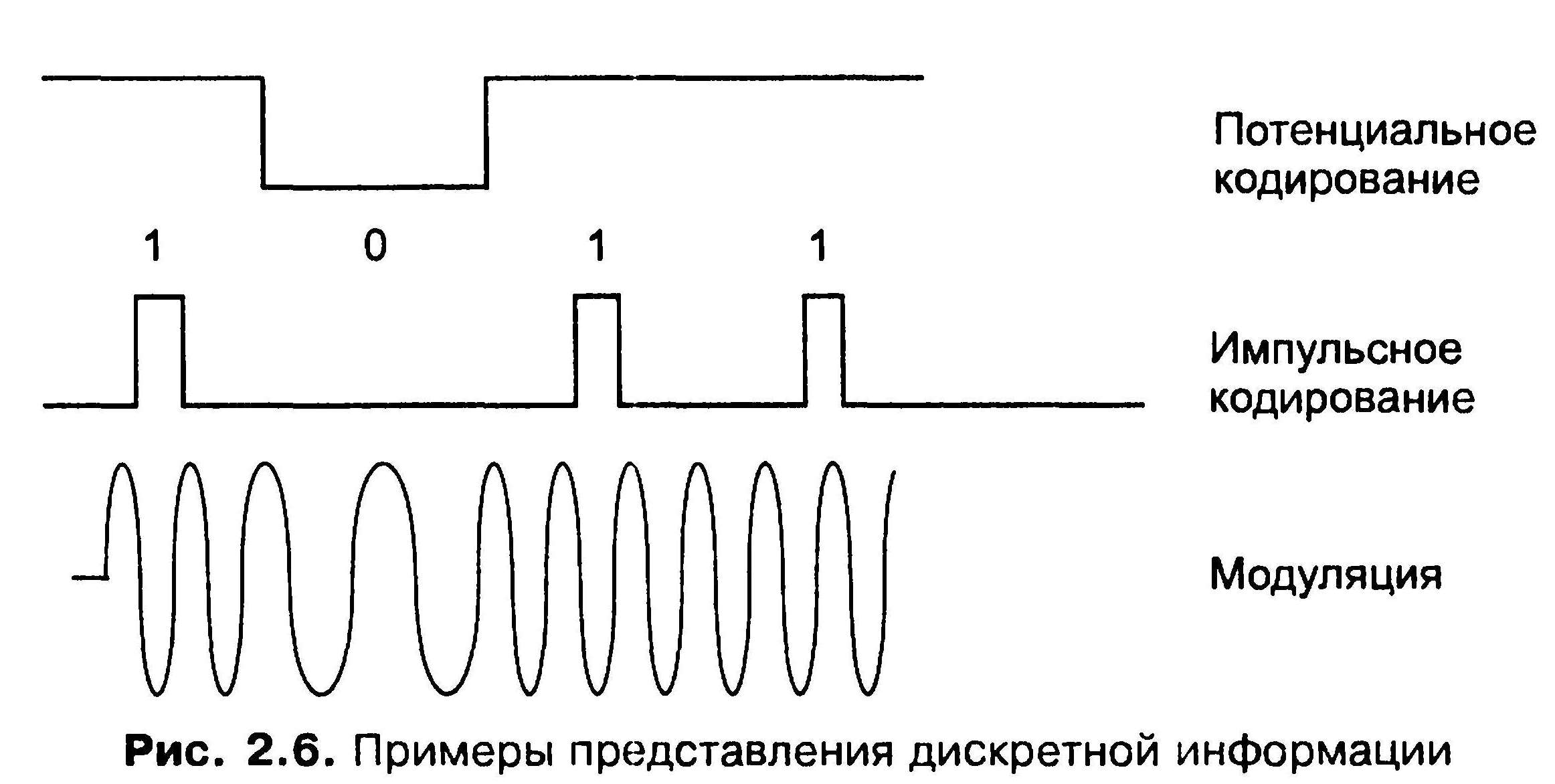

В вычислительных сетях применяют как потенциальное, так и импульсное кодирование дискретных данных, а также специфический способ представления данных, который никогда не используется внутри компьютера, — модуляцию (рис. 2.6). При модуляции дискретная информация представляется синусоидальным сигналом той частоты, которую хорошо передает имеющаяся линия связи.

Потенциальное, или импульсное, кодирование применяется на каналах высокого качества, а модуляция на основе синусоидальных сигналов предпочтительнее в том случае, когда канал вносит сильные искажения в передаваемые сигналы. Например, модуляция используется в глобальных сетях при передаче данных через аналоговые телефонные каналы связи, которые были разработаны для передачи голоса в аналоговой форме и поэтому плохо подходят для непосредственной передачи импульсов.

На способ передачи сигналов влияет и количество проводов в линиях связи между компьютерами. Для снижения стоимости линий связи в сетях обычно стремятся к сокращению количества проводов и из-за этого используют не параллельную передачу всех битов одного байта или даже нескольких байтов, как это делается внутри компьютера, а последовательную побитную передачу, требующую всего одной пары проводов.

Еще одной проблемой, которую нужно решать при передаче сигналов, является проблема взаимной синхронизации передатчика одного компьютера с приемником другого. При организации взаимодействия модулей внутри компьютера эта проблема решается очень просто, так как в этом случае все модули синхронизируются от общего тактового генератора. Проблема синхронизации при связи компьютеров может решаться разными способами, как путем обмена специальными тактовыми синхроимпульсами по отдельной линии, так и путем периодической синхронизации заранее обусловленными кодами или импульсами характерной формы, отличающейся от формы импульсов данных.

Несмотря на предпринимаемые меры (выбор соответствующей скорости обмена данными, линий связи с определенными характеристиками, способа синхронизации приемника и передатчика), существует вероятность искажения некоторых битов передаваемых данных. Для повышения надежности передачи данных между компьютерами часто используется стандартный прием — подсчет контрольной суммы и передача ее по линиям связи после каждого байта или после некоторого блока байтов. Часто в протокол обмена данными включается как обязательный элемент сигнал-квитанция, который подтверждает правильность приема данных и посылается от получателя отправителю.

Характеристики физических каналов

Существует большое количество характеристик, связанных с передачей трафика через физические каналы. С теми из них, которые будут необходимы нам уже в ближайшее время, мы познакомимся сейчас.

Предложенная нагрузка — это поток данных, поступающий от пользователя на вход сети. Предложенную нагрузку можно характеризовать скоростью поступления данных в сеть — в битах в секунду (или килобитах, мегабитах и т. д.).

Скорость передачи данных (information rate или throughput, оба английских термина используются равноправно) — это фактическая скорость потока данных, прошедшего через сеть. Эта скорость может быть меньше, чем скорость предложенной нагрузки, так как данные в сети могут искажаться или теряться.

Емкость канала связи (capacity), называемая также пропускной способностью, представляет собой максимально возможную скорость передачи информации по каналу.

Спецификой этой характеристики является то, что она отражает не только параметры физической среды передачи, но и особенности выбранного способа передачи дискретной информации по этой среде.

Например, емкость канала связи в сети Ethernet на оптическом волокне равна 10 Мбит/с. Эта скорость является предельно возможной для сочетания технологии Ethernet и оптического волокна. Однако для того же самого оптического волокна можно разработать и другую технологию передачи данных, отличающуюся способом кодирования данных, тактовой частотой и другими параметрами, которая будет иметь другую емкость. Так, технология Fast Ethernet обеспечивает передачу данных по тому же оптическому волокну с максимальной скоростью 100 Мбит/с, а технология Gigabit Ethernet - 1000 Мбит/с. Передатчик коммуникационного устройства должен работать со скоростью, равной пропускной способности канала. Эта скорость иногда называется битовой скоростью передатчика (bit rate of transmitter).

Полоса пропускания (bandwidth) — этот термин может ввести в заблуждение, потому что он используется в двух разных значениях.

Во-первых, с его помощью могут характеризовать среду передачи. В этом случае он означает ширину полосы частот, которую линия передает без существенных искажений. Из этого определения понятно происхождение термина.

Во-вторых, термин «полоса пропускания» используется как синоним термина «емкость канала связи». В первом случае полоса пропускания измеряется в герцах (Гц), во втором — в битах в секунду. Различать значения этого термина нужно по контексту, хотя иногда это достаточно трудно. Конечно, лучше было бы использовать разные термины для различных характеристик, но существуют традиции, которые изменить трудно. Такое двойное использование термина «полоса пропускания» уже вошло во многие стандарты и книги, поэтому и мы будем следовать сложившемуся подходу.

Нужно также учитывать, что этот термин в его втором значении является даже более распространенным, чем емкость, поэтому из этих двух синонимов мы будем использовать полосу пропускания.

Еще одна группа характеристик канала связи связана с возможностью передачи информации по каналу в одну или обе стороны.

При взаимодействии двух компьютеров обычно требуется передавать информацию в обоих направлениях, от компьютера А к компьютеру В и обратно. Даже в том случае, когда пользователю кажется, что он только получает информацию (например, загружает музыкальный файл из Интернета) или передает (отправляет электронное письмо), обмен информации идет в двух направлениях. Просто существует основной поток данных, которые интересуют пользователя, и вспомогательный поток противоположного направления, который образуют квитанции о получении этих данных.

Физические каналы связи делятся на несколько типов в зависимости от того, могут они передавать информацию в обоих направлениях или нет.

Дуплексный канал обеспечивает одновременную передачу информации в обоих направлениях. Дуплексный канал может состоять их двух физических сред, каждая их которых используется для передачи информации только в одном направлении. Возможен вариант, когда одна среда служит для одновременной передачи встречных потоков, в этом случае применяют дополнительные методы выделения каждого потока из суммарного сигнала.

Полудуплексный канал также обеспечивает передачу информации в обоих направлениях, но не одновременно, а по очереди. То есть в течение определенного периода времени информация передается в одном направлении, а в течении следующего периода — в обратном.

Симплексный канал позволяет передавать информацию только в одном направлении. Часто дуплексный канал состоит из двух симплексных каналов.

Линии связи

При построении сетей применяются линии связи, в которых используются различные физические среды: подвешенные в воздухе телефонные и телеграфные провода, проложенные под землей и по дну океана медные коаксиальные и волоконно-оптические кабели, опутывающие все современные офисы медные витые пары, все проникающие радиоволны

Рассмотрим общие характеристики линий связи, не зависящие от их физической природы, такие как

полоса пропускания,

пропускная способность,

помехоустойчивость и

достоверность передачи.

Ширина полосы пропускания является фундаментальной характеристикой канала связи, так как определяет максимально возможную информационную скорость канала, которая называется пропускной способностью канала.

Формула Найквиста выражает эту зависимость для идеального канала, а формула Шеннона учитывает наличие в реальном канале шума.

Классификация линий связи

При описании технической системы, которая передает информацию между узлами сети, в литературе можно встретить несколько названий:

линия связи,

составной канал,

канал,

звено.

Часто эти термины используются как синонимы, и во многих случаях это не вызывает проблем. В то же время есть и специфика в их употреблении.

Звено (link) — это сегмент, обеспечивающий передачу данных между двумя соседними узлами сети. То есть звено не содержит промежуточных устройств коммутации и мультиплексирования.

Каналом (channel) чаще всего обозначают часть пропускной способности звена, используемую независимо при коммутации. Например, звено первичной сети может состоять из 30 каналов, каждый из которых обладает пропускной способностью 64 Кбит/с.

Составной канал (circuit) — это путь между двумя конечными узлами сети. Составной канал образуется отдельными каналами промежуточных звеньев и внутренними соединениями в коммутаторах. Часто эпитет «составной» опускается и термин «канал» используется для обозначения как составного канала, так и канала между соседними узлами, то есть в пределах звена.

Линия связи может использоваться как синоним для любого из трех остальных терминов.

Не стоит относиться к путанице в терминологии очень строго. Особенно это относится к различиям в терминологии традиционной телефонии и более новой области — компьютерных сетей. Процесс конвергенции только усугубил проблему терминологии, так как многие механизмы этих сетей стали общими, но сохранили за собой по паре (иногда и больше) названий, пришедших из каждой области.

Кроме того, существуют объективные причины для неоднозначного понимания терминов. На рис. 8.1 показаны два варианта линии связи. В первом случае (рис. 8.1, а) линия состоит из сегмента кабеля длиной несколько десятков метров и представляет собой звено.

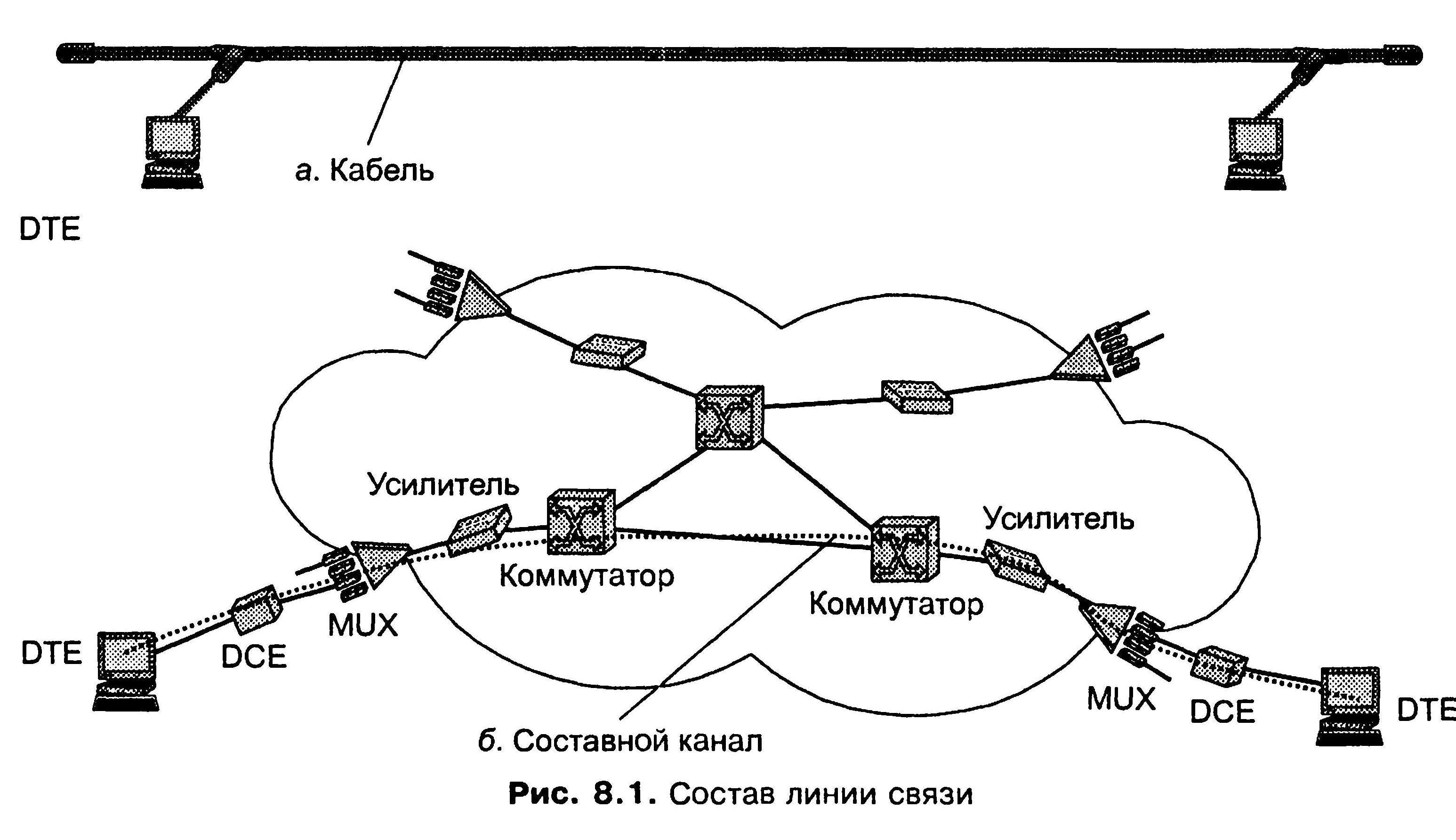

Во втором случае (рис. 8.1, б) линия связи представляет собой составной канал, развернутый в сети с коммутацией каналов. Такой сетью может быть первичная сеть или телефонная сеть.

Однако для компьютерной сети эта линия представляет собой звено, так как соединяет два соседних узла, и вся коммутационная промежуточная аппаратура является прозрачной для этих узлов. Повод для взаимного непонимания на уровне терминов компьютерных специалистов и специалистов первичных сетей здесь очевиден.

Первичные сети специально создаются для того, чтобы предоставлять услуги каналов передачи данных для компьютерных и телефонных сетей, про которые в таких случаях говорят, что они работают «поверх» первичных сетей и являются наложенными сетями.

Характеристики линий связи

Нам с Вами необходимо уяснить такие понятия как: гармоника, спектральное разложение (спектр) сигнала, ширина спектра сигнала, формулы Фурье, внешние помехи, внутренние помехи, или наводки, затухание сигнала, погонное затухание, окно
прозрачности, абсолютный уровень мощности, относительный уровень
мощности, порог чувствительности приемника, волновое сопротивление,
помехоустойчивость линии, электрическая связь, магнитная связь,
наведенный сигнал, перекрестные наводки на ближнем конце, перекрестные
наводки на дальнем конце, защищенность кабеля, достоверность передачи
данных, интенсивность битовых ошибок, полоса пропускания, пропускная
способность, физическое, или линейное, кодирование, несущий сигнал,
несущая частота, модуляция, такт, бод.

Приступим.

Спектральный анализ сигналов на линиях связи

Важная роль при определении параметров линий связи отводится спектральному разложению передаваемого по этой линии сигнала. Из теории гармонического анализа известно, что любой периодический процесс можно представить в виде суммы синусоидальных колебаний различных частот и различных амплитуд (рис. 8.3).

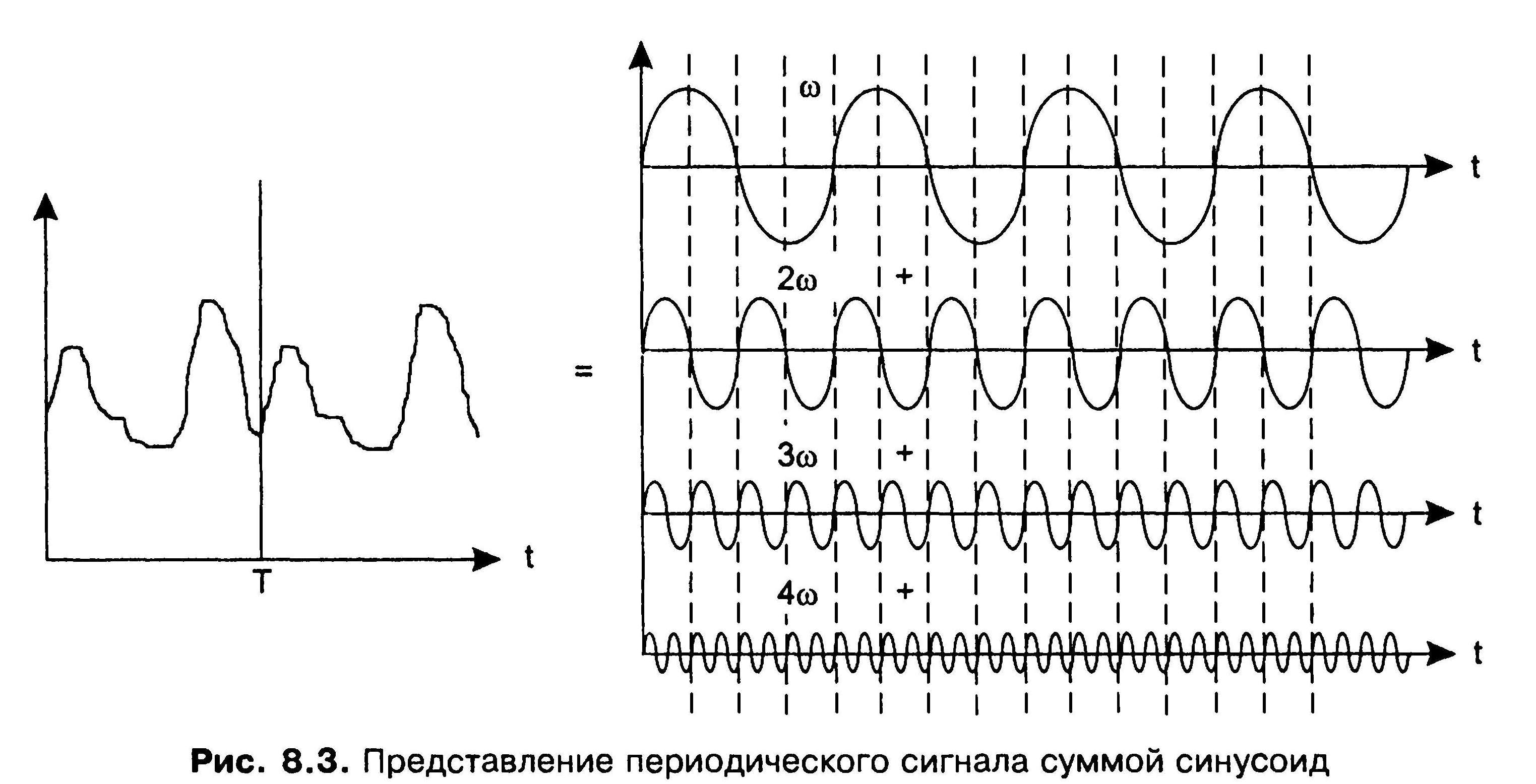

Каждая составляющая синусоида называется также гармоникой, а набор всех гар-
моник называют спектральным разложением, или спектром, исходного сигнала.

Под шириной спектра сигнала понимается разность между максимальной и минимальной частотами того набора синусоид, которые в сумме дают исходный сигнал.

Непериодические сигналы можно представить в виде интеграла синусоидальных сигналов с непрерывным сдектром частот. В частности, спектральное разложение идеального импульса (единичной мощности и нулевой длительности) имеет составляющие всего спектра частот, от -оо до +оо (рис. 8.4).

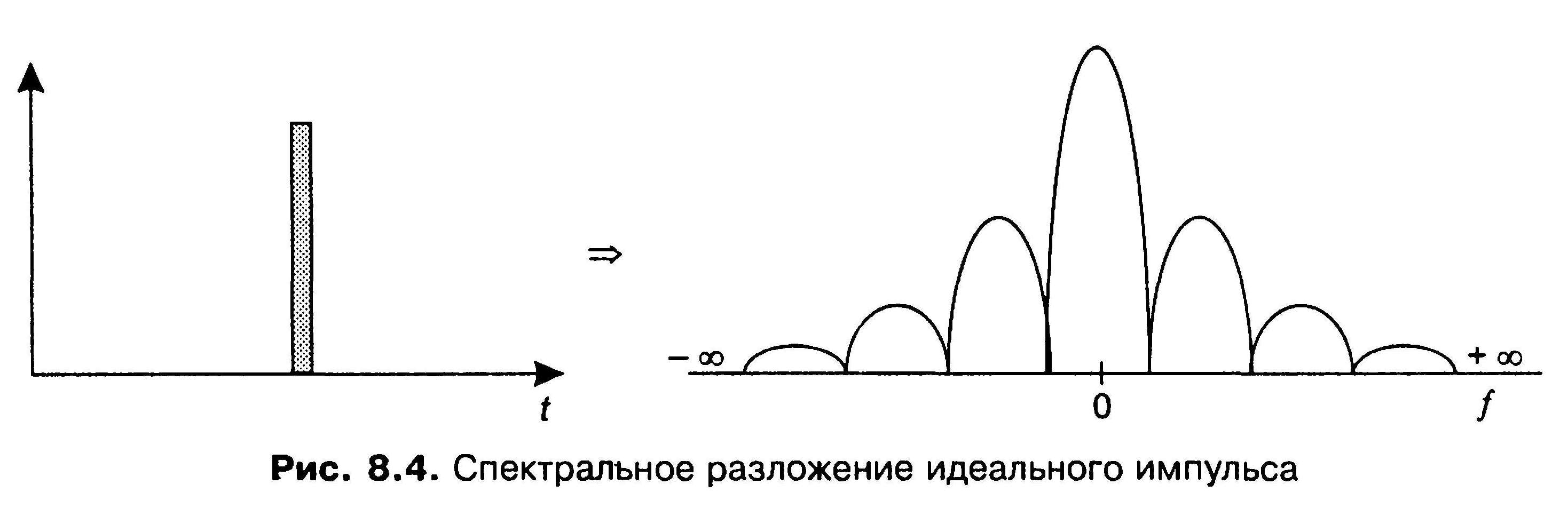

Техника нахождения спектра любого исходного сигнала хорошо известна. Для некоторых сигналов, которые описываются аналитически (например, для последовательности прямоугольных импульсов одинаковой длительности и амплитуды), спектр легко вычисляется на основании формул Фурье.

Для сигналов произвольной формы, встречающихся на практике, спектр можно найти с помощью специальных приборов — спектральных анализаторов, которые измеряют спектр реального сигнала и отображают амплитуды составляющих гармоник на экране, распечатывают их на принтере или передают для обработки и хранения в компьютер.

Искажение передающей линией связи синусоиды какой-либо частоты приводит, в конечном счете, к искажению амплитуды и формы передаваемого сигнала любого вида. Искажения формы проявляются в том случае, когда синусоиды различных частот искажаются неодинаково.

Если это аналоговый сигнал, передающий речь, то изменяется тембр голоса за счет искажения обертонов — боковых частот. При передаче импульсных сигналов, характерных для компьютерных сетей, искажаются низкочастотные и высокочастотные гармоники, в результате фронты импульсов теряют свою прямоугольную форму (рис. 8.5) и сигналы могут плохо распознаваться на приемном конце линии.

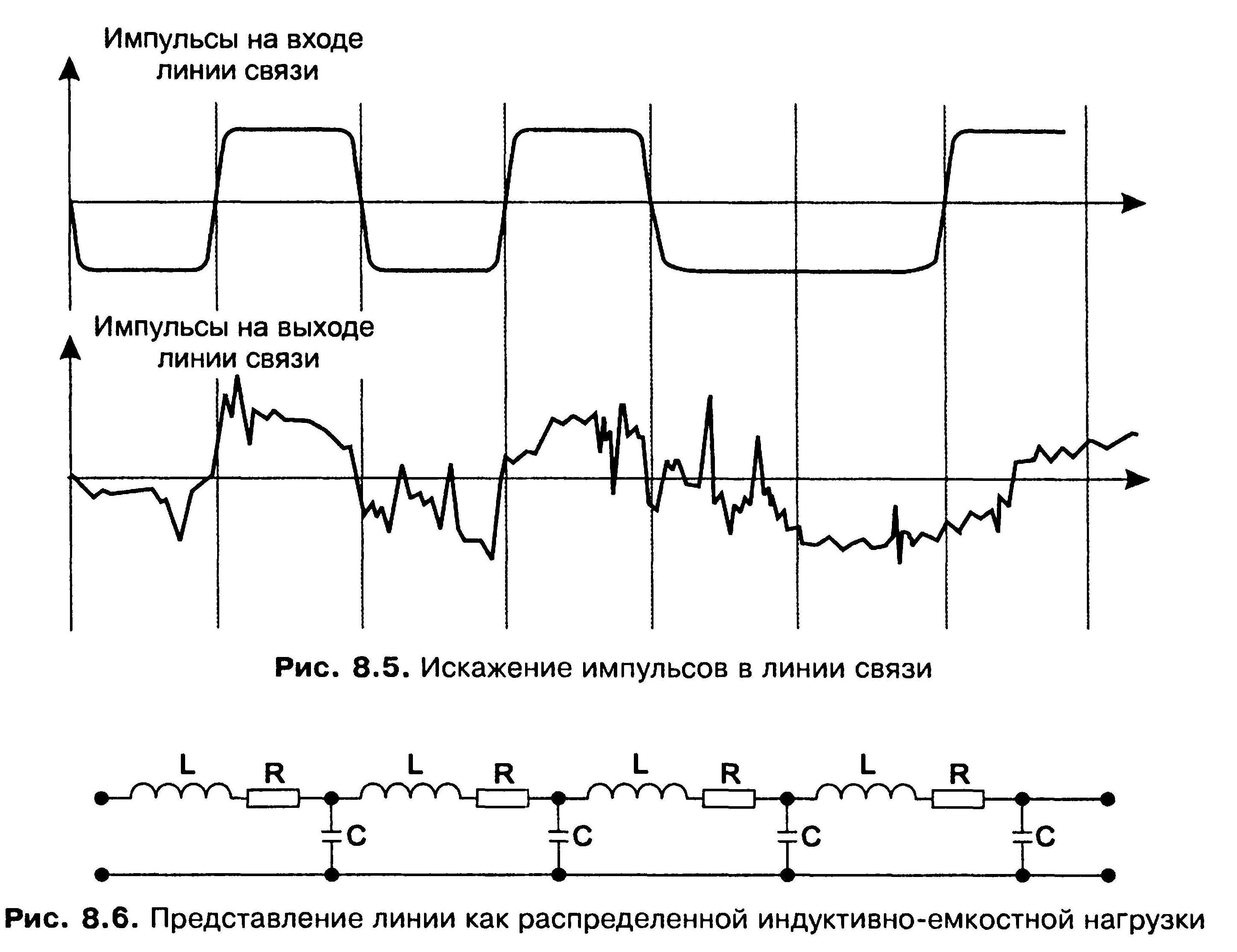

Передаваемые сигналы искажаются из-за несовершенства линий связи. Идеальная передающая среда, не вносящая никаких помех в передаваемый сигнал, должна, по меньшей мере, иметь нулевые сопротивление, емкость и индуктивность. Однако на практике медные провода, например, всегда представляют собой некоторую распределенную по длине комбинацию активного сопротивления, емкостной и индуктивной нагрузок (рис. 8.6). В результате синусоиды различных частот передаются этими линиями по-разному.

Помимо искажений сигналов, возникающих из-за не идеальных физических параметров линии связи, существуют и внешние помехи, которые вносят свой вклад в искажение формы сигналов на выходе линии. Эти помехи создаются различными электрическими двигателями, электронными устройствами, атмосферными явлениями и т. д. Несмотря на защитные меры, предпринимаемые разработчиками кабелей, и наличие усилительной и коммутирующей аппаратуры, полностью компенсировать влияние внешних помех не удается. Помимо внешних помех в кабеле существуют и внутренние помехи — так называемые наводки одной пары проводников на другую. В результате сигналы на выходе линии связи могут иметь искаженную форму (как это и показано на рис. 8.5).

Затухание и волновое сопротивление

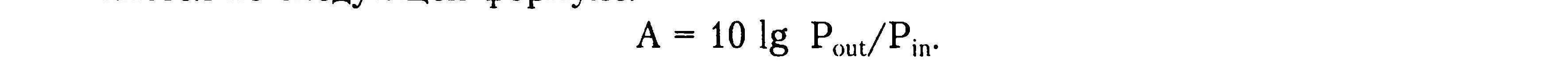

Степень искажения синусоидальных сигналов линиями связи оценивается такими характеристиками, как затухание и полоса пропускания. Затухание показывает, насколько уменьшается мощность эталонного синусоидального сигнала на выходе линии связи по отношению к мощности сигнала на входе этой линии. Затухание (А) обычно измеряется в децибелах (дБ) и вычисляется по следующей формуле:

Здесь Рout — мощность сигнала на выходе линии, Рin — мощность сигнала на входе линии. Так как затухание зависит от длины линии связи, то в качестве характеристики линии связи используется так называемое погонное затухание, то есть затухание на линии связи определенной длины. Для кабелей локальных сетей в качестве такой длины обычно используют 100 м, так как это значение является максимальной длиной кабеля для многих LAN-технологий. Для территориальных линий связи погонное затухание измеряют для расстояния в 1 км.

Обычно затуханием характеризуют пассивные участки линии связи, состоящие из кабелей и кроссовых секций, без усилителей и регенераторов

. Так как мощность выходного сигнала кабеля без промежуточных усилителей меньше, чем мощность входного сигнала, затухание кабеля всегда является отрицательной величиной.

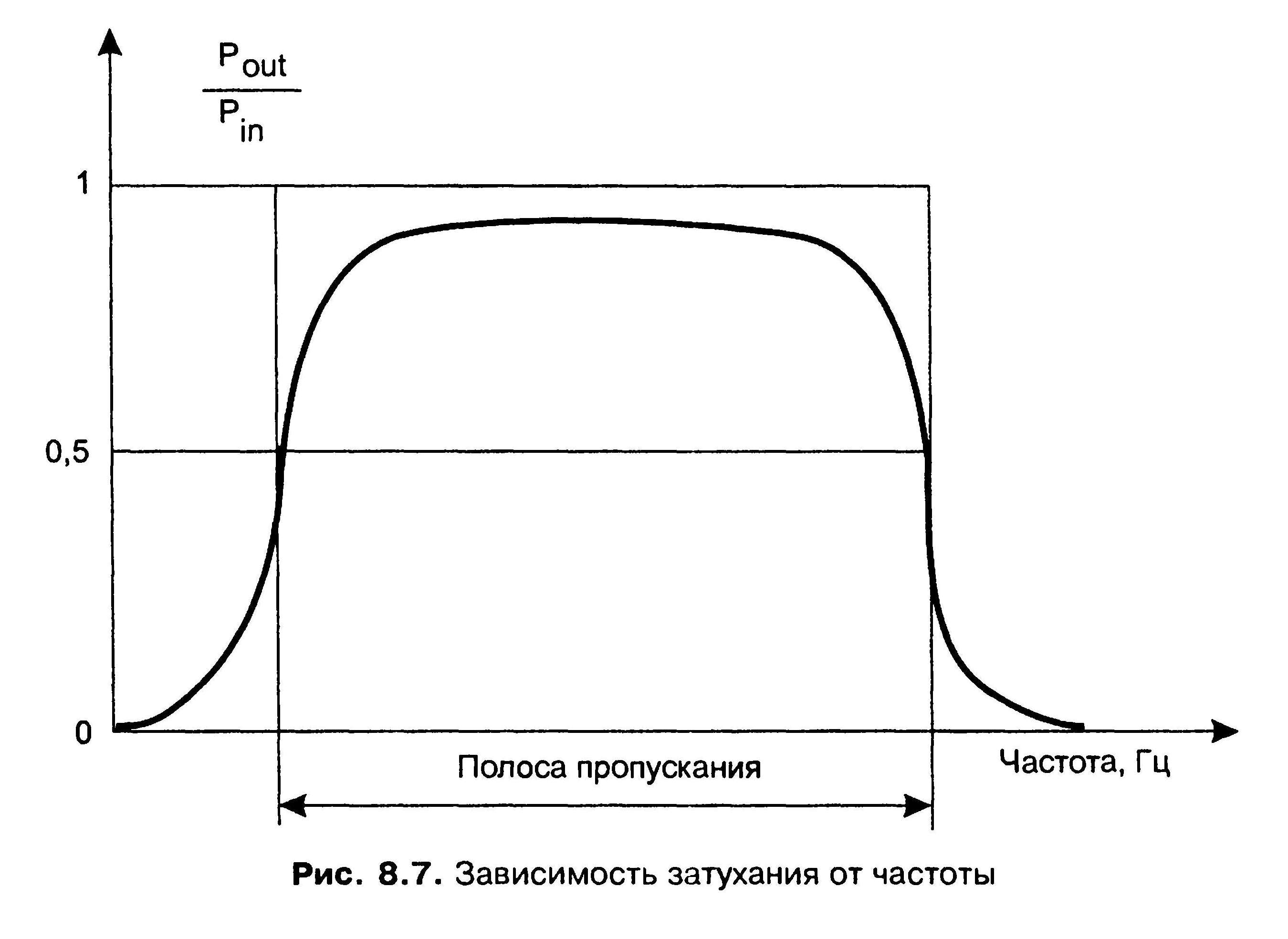

Степень затухания мощности синусоидального сигнала зависит от частоты синусоиды, и эта зависимость также используется для характеристики линии связи (рис. 8.7).

Чаще всего при описании параметров линии связи приводятся значения затухания всего для нескольких значений частот. Это объясняется, с одной стороны, стремлением упростить измерения при проверке качества линии. С другой стороны, на практике часто заранее известна основная частота передаваемого сигнала, то есть та частота, гармоника которой имеет наибольшую амплитуду и мощность. Поэтому достаточно знать затухание на этой частоте, чтобы приблизительно оценить искажения передаваемых по линии сигналов.

ВНИМАНИЕ

Как было сказано выше, затухание всегда имеет отрицательное значение, однако знак минус часто опускают, при этом иногда возникает путаница. Совершенно корректно утверждение, что качество линии связи тем выше, чем больше (с учетом знака) затухание. Если же игнорировать знак, то есть иметь в виду абсолютное значение затухания, то у более качественной линии затухание меньше. Приведем пример. Для внутренней проводки в зданиях используется кабель на витой паре категории 5. Этот кабель, на котором работают практически все технологии локальных сетей, характеризуется затуханием не меньше, чем -23,6 дБ для частоты 100 МГц при длине кабеля 100 м. Более качественный кабель категории б имеет на частоте 100 МГц затухание не меньше, чем -20,6 дБ. Получаем, что - 20,6 > -23,6, но 20,6 < 23,6.

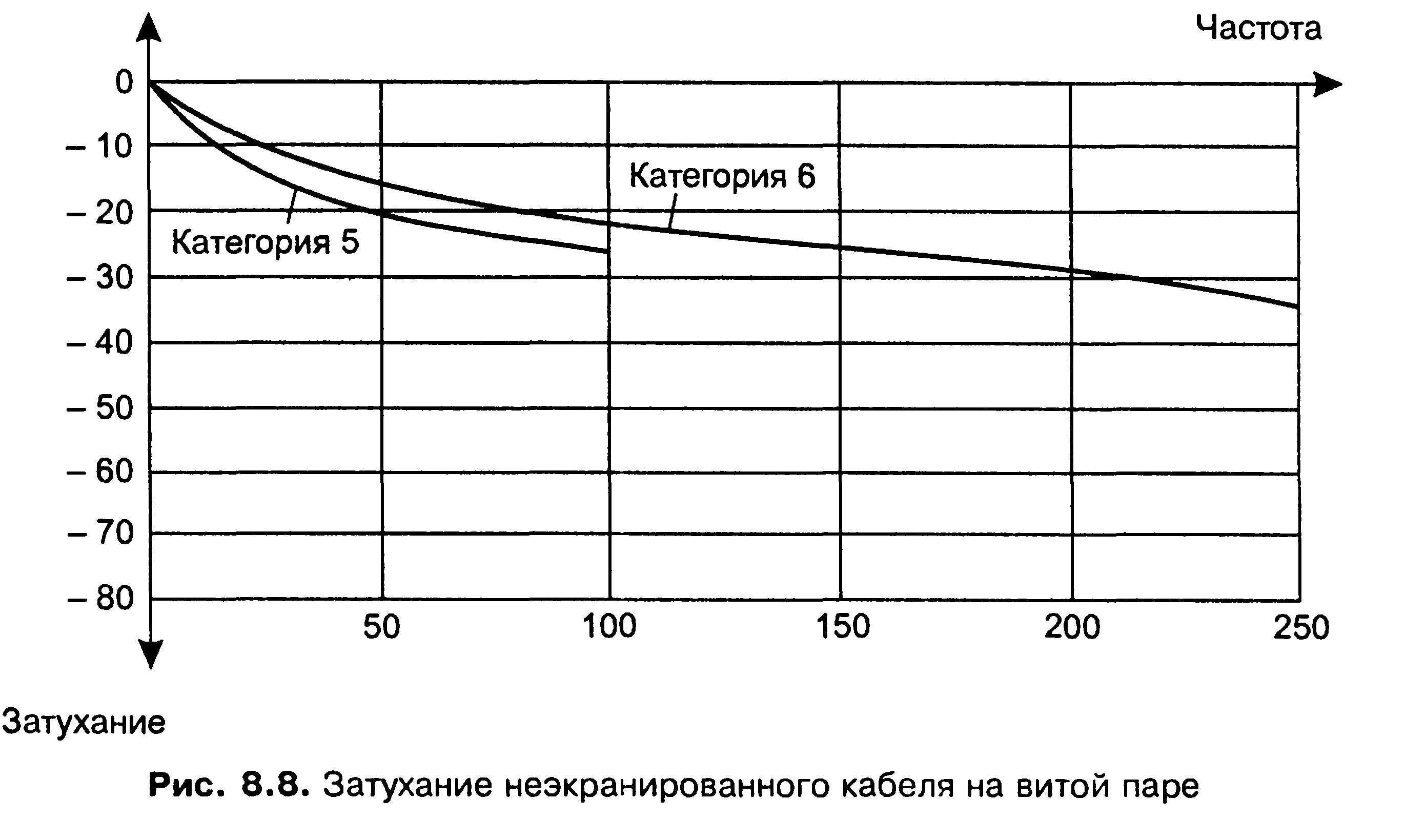

На рис. 8.8 показаны типовые зависимости затухания от частоты для кабелей на неэкранированной витой паре категорий 5 и 6.

Оптический кабель имеет существенно меньшие (по абсолютной величине) величины затухания, обычно в диапазоне от -0,2 до -3 дБ при длине кабеля в 1000 м, а значит, является более качественным, чем кабель на витой паре. Практически все оптические волокна имеют сложную зависимость затухания от длины волны, которая имеет три так называемых окна прозрачности. На рис. 8.9 показана характерная зависимость затухания для оптического волокна. Из рисунка видно, что область эффективного использования современных волокон ограничена волнами длин 850 нм, 1300 нм и 1550 нм (соответственно 35 ТГц, 23 ТГц и 19,4 ТГц). Окно 1550 нм обеспечивает наименьшие потери, а значит, максимальную дальность при фиксированной мощности передатчика и фиксированной чувствительности приемника

В качестве характеристики мощности сигнала используются абсолютный и от-
носительный уровни мощности. Абсолютный уровень мощности измеряется в
ваттах, относительный уровень мощности, как и затухание, измеряется в деци-
белах. При этом в качестве базового значения мощности, относительно которого
измеряется мощность сигнала, принимается значение в 1 мВт. Таким образом,

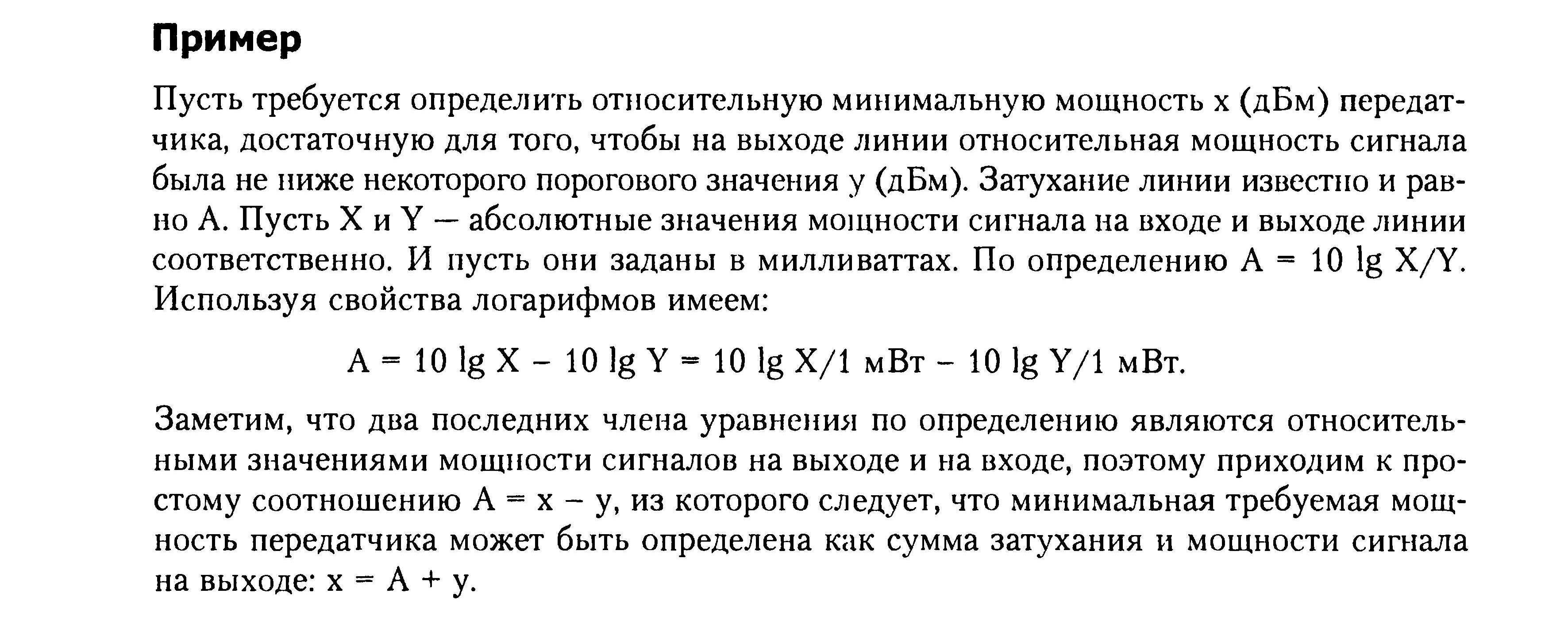

относительный уровень мощности р вычисляется по следующей формуле:

Здесь Р — абсолютная мощность сигнала в милливаттах, а дБм — единица изме-
рения относительного уровня мощности (децибел на 1 мВт). Относительные
значения мощности удобно использовать при расчетах энергетического бюдже-
та линий связи.

Предельная простота расчета стала возможной благодаря тому, что в качестве
исходных данных были использованы относительные значения мощности вход-
ного и выходного сигналов. Использованная в примере величина у называется
порогом чувствительности приемника и представляет собой минимальную мощ-
ность сигнала на входе приемника, при котором он способен корректно распо-
знавать дискретную информацию, содержащуюся в сигнале. Очевидно, что для
нормальной работы линии связи необходимо, чтобы минимальная мощность
сигнала передатчика, даже ослабленная затуханием линии связи, превосходила
порог чувствительности приемника: х - А > у. Проверка этого условия и явля-
ется сутью расчета энергетического бюджета линии.

Важным параметром медной линии связи является ее волновое сопротивление,
представляющее собой полное (комплексное) сопротивление, которое встречает
электромагнитная волна определенной частоты при распространении вдоль од-
нородной цепи. Волновое сопротивление измеряется в омах и зависит от таких
параметров линии связи, как активное сопротивление, погонная индуктивность
и погонная емкость, а также от частоты самого сигнала. Выходное сопротивле-
ние передатчика должно быть согласовано с волновым сопротивлением линии,
иначе затухание сигнала будет чрезмерно большим.

Помехоустойчивость и достоверность

Помехоустойчивость линии, как и следует из названия, определяет способность линии противостоять влиянию помех, создаваемых во внешней среде или на внутренних проводниках самого кабеля. Помехоустойчивость линии зависит от типа используемой физической среды, а также от экранирующих и подавляющих помехи средств самой линии. Наименее помехоустойчивыми являются радиолинии, хорошей устойчивостью обладают кабельные линии и отличной — волоконно- оптические линии, малочувствительные к внешнему электромагнитному излучению. Обычно для уменьшения помех, создаваемых внешними электромагнитными полями, проводники экранируют и/или скручивают.

Электрическая и магнитная связь — это параметры медного кабеля, также являющиеся результатом помех. Электрическая связь определяется отношением наведенного тока в цепи, подверженной влиянию, к напряжению, действующему во влияющей цепи. Магнитная связь — это отношение электродвижущей силы, наведенной в цепи, подверженной влиянию, к току во влияющей цепи. Результатом электрической и магнитной связи являются наведенные сигналы (наводки) в цепи, подверженной влиянию. Существует несколько различных параметров, характеризующих устойчивость кабеля к наводкам.

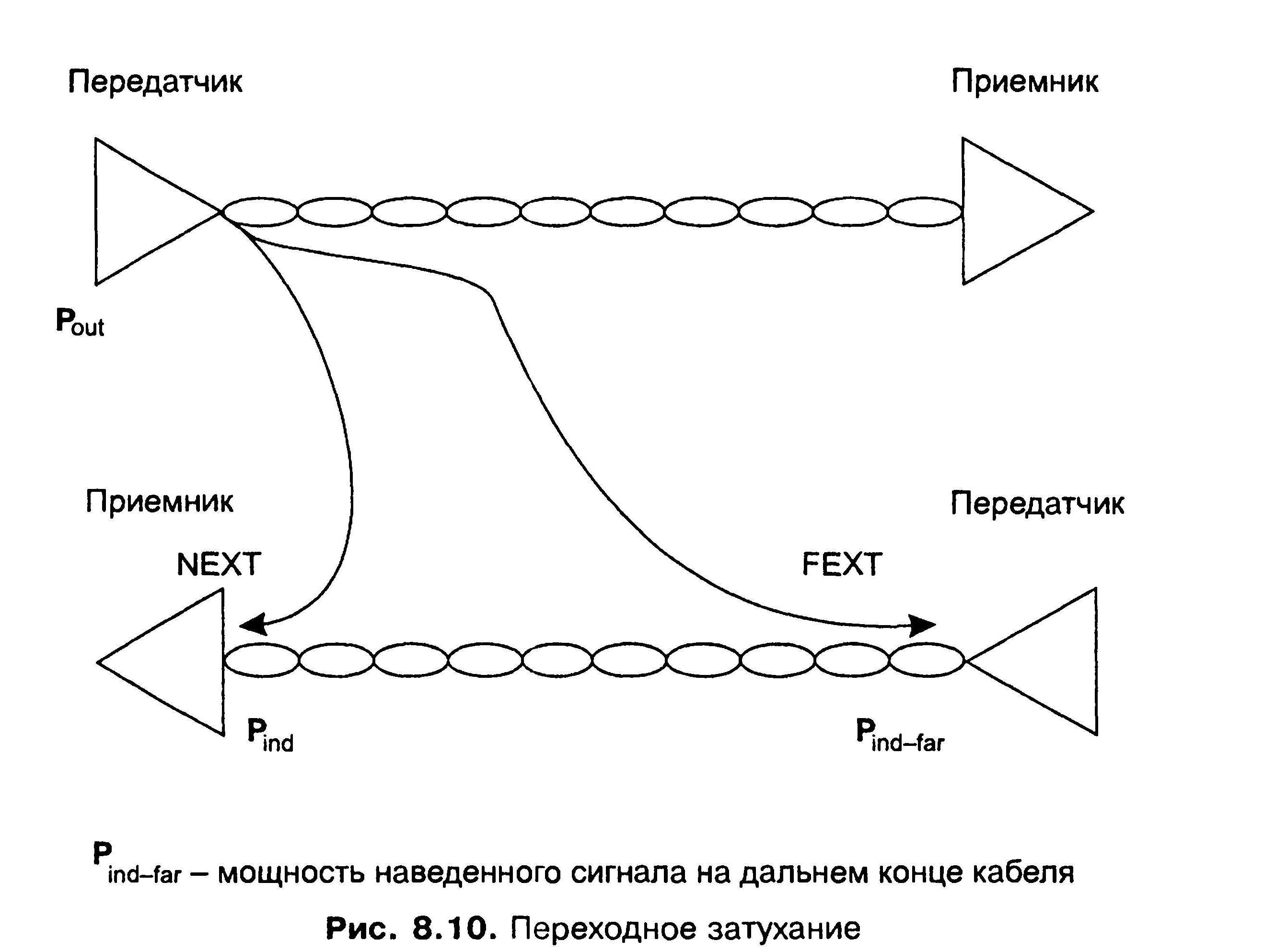

Перекрестные наводки на ближнем конце (Near End Cross Talk, NEXT) определяют устойчивость кабеля в том случае, когда наводка образуется в результате действия сигнала, генерируемого передатчиком, подключенным к одной из соседних пар на том же конце кабеля, на котором работает подключенный к подверженной влиянию паре приемник (рис. 8.10). Показатель NEXT, выраженный В децибелах, равен 10 lg Pout/Pind> гДе Pout — мощность выходного сигнала, Pind — мощность наведенного сигнала.

Чем меньше значение NEXT, тем лучше кабель. Так, для витой пары категории 5 показатель NEXT должен быть меньше -27 дБ на частоте 100 МГц.

Перекрестные наводки на дальнем конце (Far End Cross Talk, FEXT) позволяют оценить устойчивость кабеля к наводкам для случая, когда передатчик и приемник подключены к разным концам кабеля. Очевидно, что этот показатель должен быть лучше, чем NEXT, так как до дальнего конца кабеля сигнал приходит ослабленный затуханием каждой пары.

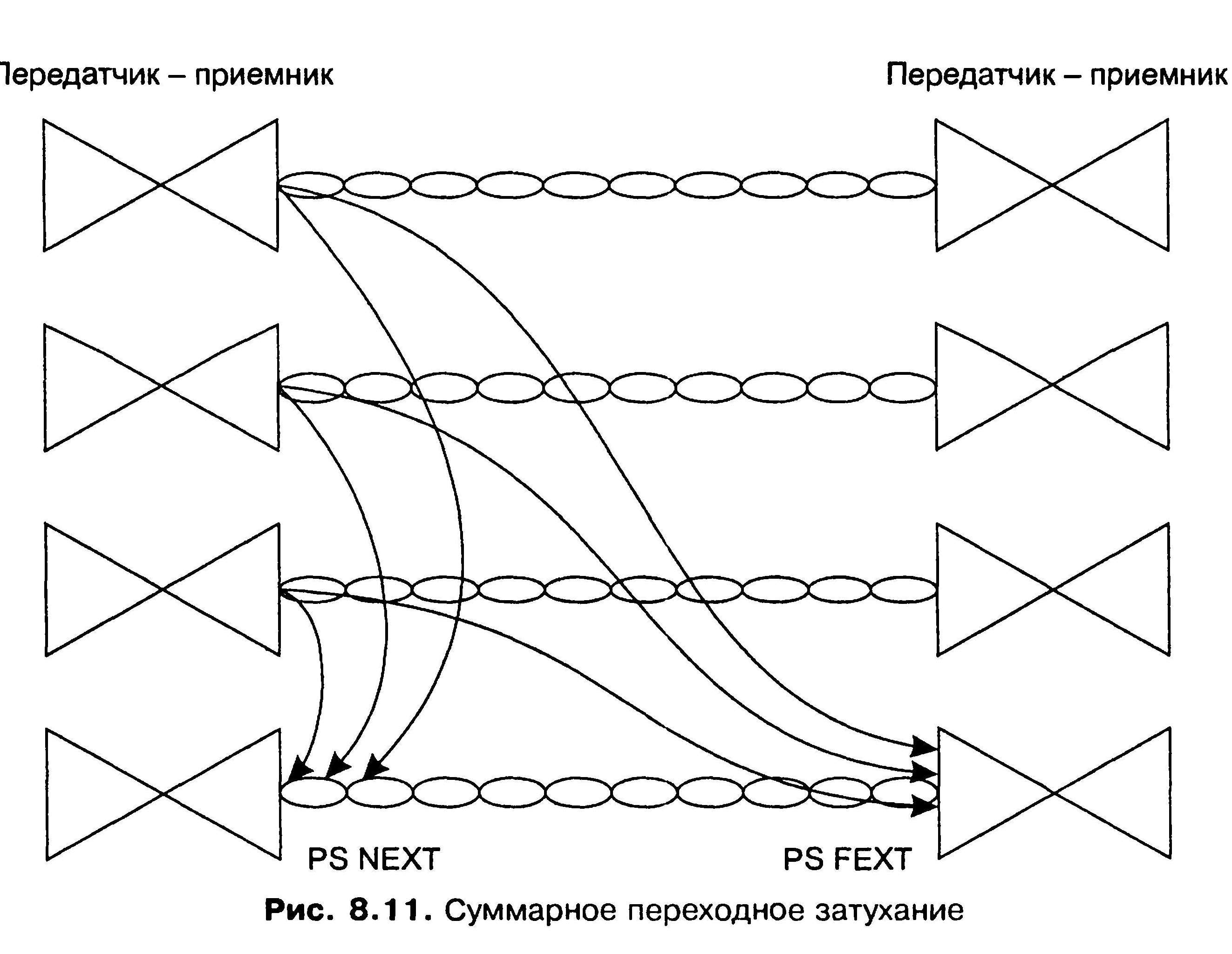

Показатели NEXT и FEXT обычно применяются к кабелю, состоящему из нескольких витых пар, так как в этом случае взаимные наводки одной пары на другую могут достигать значительных величин. Для одинарного коаксиального кабеля (то есть состоящего из одной экранированной жилы) этот показатель не имеет смысла, а для двойного коаксиального кабеля он также не применяется вследствие высокой степени защищенности каждой жилы. Оптические волокна тоже не создают сколько-нибудь заметных взаимных помех.

В связи с тем, что в некоторых новых технологиях данные передаются одновременно по нескольким витым парам, в последнее время стали применяться также показатели перекрестных наводок с приставкой PS (PowerSUM — объединенная наводка), такие как PS NEXT и PS FEXT. Эти показатели отражают устойчивость кабеля к суммарной мощности перекрестных наводок на одну из пар кабеля от всех остальных передающих пар (рис. 8.11).

Еще одним практически важным показателем является защищенность кабеля (Attenuation/Crosstalk Ratio, ACR). Защищенность определяется как разность между уровнями полезного сигнала и помех. Чем больше значение защищенности кабеля, тем в соответствии с формулой Шеннона с потенциально более высокой

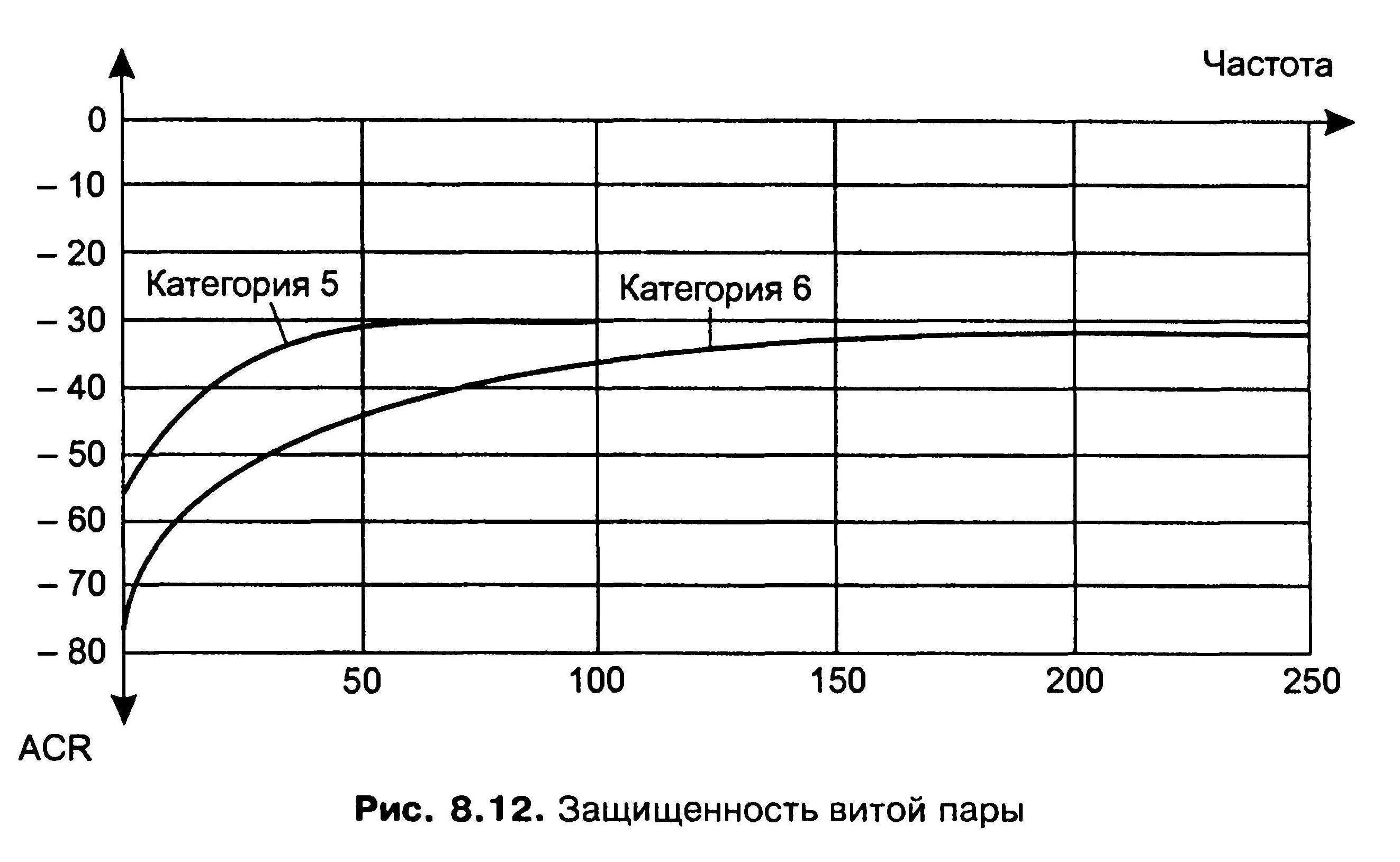

скоростью можно передавать данные но этому кабелю. На рис. 8.12 показана типичная характеристика зависимости защищенности кабеля на неэкранированной витой паре от частоты сигнала.

Достоверность передачи данных характеризует вероятность искажения каждого передаваемого бита данных. Иногда этот же показатель называют интенсивностью битовых ошибок (Bit Error Rate, BER). Величина BER для линий связи без дополнительных средств защиты от ошибок (например, самокорректирующихся кодов или протоколов с повторной передачей искаженных кадров) составляет, как правило, 10-4-10-6, в оптоволоконных линиях связи — 10~9. Значение достоверности передачи данных, например 10-4, говорит о том, что в среднем из 10 ООО бит искажается значение одного бита.

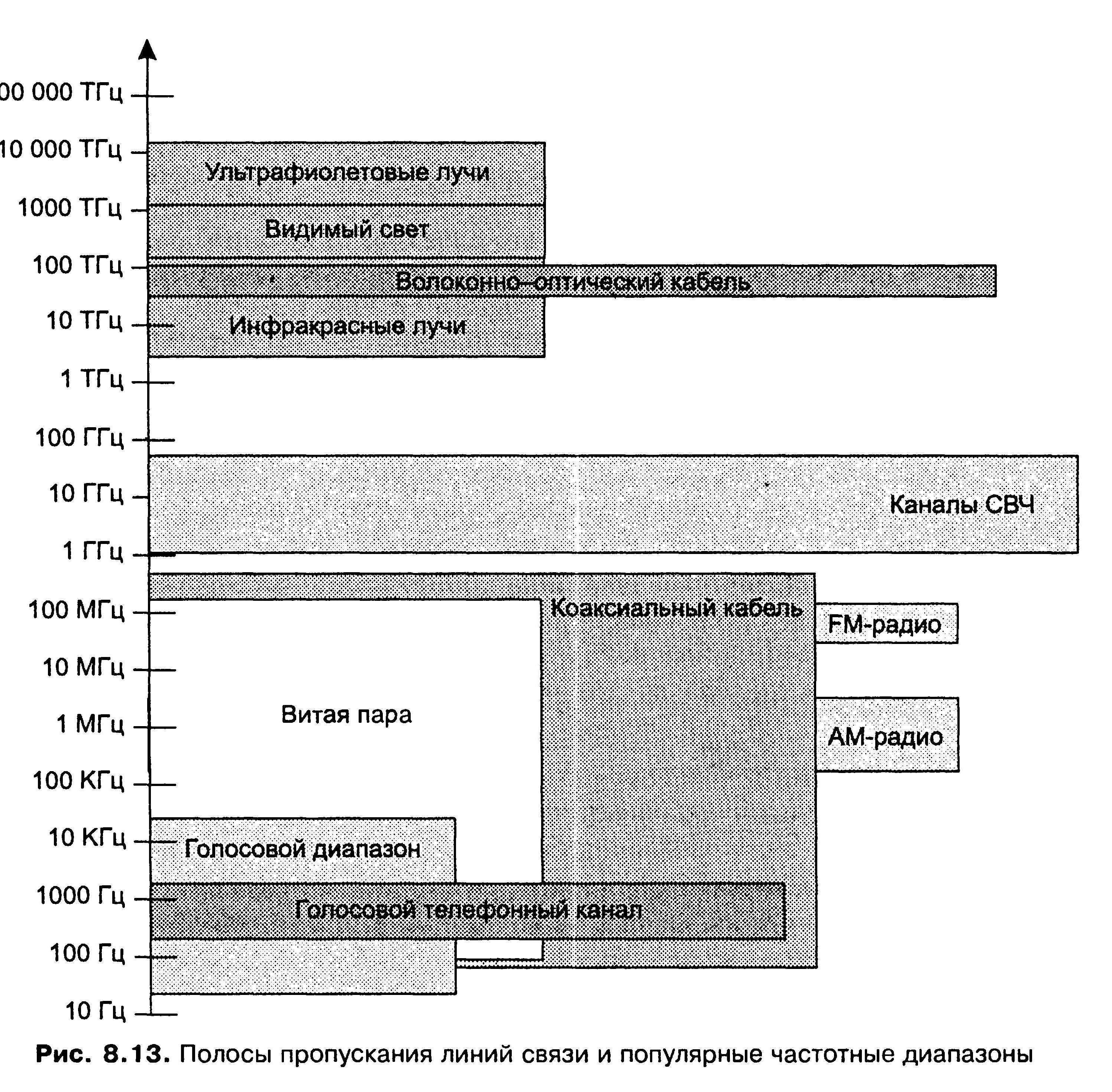

Часто граничными частотами считаются частоты, на которых мощность выходного сигнала уменьшается в два раза по отношению к входному, что соответствует затуханию в -3 дБ. Как мы увидим далее, ширина полосы пропускания в наибольшей степени влияет на максимально возможную скорость передачи информации по линии связи. Полоса пропускания зависит от типа линии и ее протяженности. На рис. 8.13 показаны полосы пропускания линий связи различных типов, а также наиболее часто используемые в технике связи частотные диапазоны

Например, поскольку для цифровых линий всегда определен протокол физического уровня, задающий битовую скорость передачи данных, то для них всегда известна и пропускная способность — 64 Кбит/с, 2 Мбит/с и т. п.

В тех же случаях, когда только предстоит выбрать, какой из множества существующих протоколов использовать на данной линии, очень важными являются остальные характеристики линии, такие как полоса пропускания, перекрестные наводки, помехоустойчивость и др.

Пропускная способность, как и скорость передачи данных, измеряется в битах в секунду (бит/с), а также в производных единицах, таких как килобит в секунду (Кбит/с) и т. д.

Пропускная способность линий связи и коммуникационного сетевого оборудования тра-
диционно измеряется в битах в секунду, а не в байтах в секунду. Это связано с тем, что данные в сетях передаются последовательно, то есть побитно, а не параллельно, байтами,как это происходит между устройствами внутри компьютера. Такие единицы измерения, как килобит, мегабит или гигабит, в сетевых технологиях строго соответствуют степеням 10 (то есть килобит — это 1000 бит, а мегабит — это 1 ООО ООО бит), как это принято во всех от-
раслях науки и техники, а не близким к этим числам степеням двойки, как это принято в программировании, где приставка «кило» равна 210 = 1024, а «мега» — 220 = 1 048 576.

Пропускная способность линии связи зависит не только от ее характеристик, таких
как затухание и полоса пропускания, но и от спектра передаваемых сигналов.
Если значимые гармоники сигнала (то есть те гармоники, амплитуды которых
вносят основной вклад в результирующий сигнал) попадают в полосу пропуска-
ния линии, то такой сигнал будет хорошо передаваться данной линией связи,
и приемник сможет правильно распознать информацию, отправленную по ли-

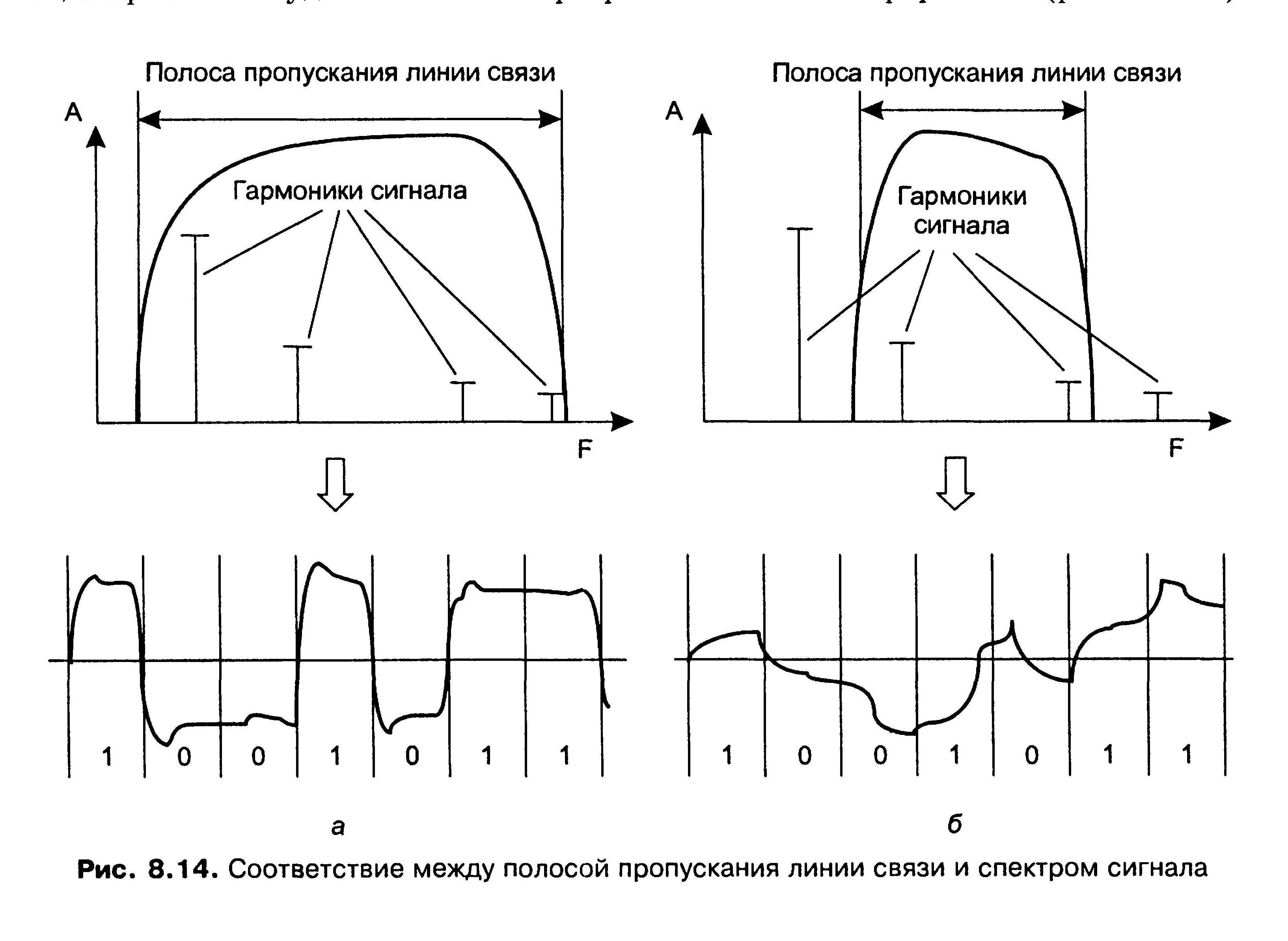

нии передатчиком (рис. 8.14, а). Если же значимые гармоники выходят за гра-
ницы полосы пропускания линии связи, то сигнал будет значительно искажать-
ся, а приемник будет ошибаться при распознавании информации (рис. 8.14, б).

Биты и боды

Выбор способа представления дискретной информации в виде сигналов, пода-
ваемых на линию связи, называется физическим, или линейным, кодированием.

От выбранного способа кодирования зависит спектр сигналов и, соответственно,
пропускная способность линии.

Таким образом, для одного способа кодирования линия может обладать одной
пропускной способностью, а для другого — другой. Например, витая пара катего-
рии 3 может передавать данные с пропускной способностью 10 Мбит/с при спо-
собе кодирования стандарта физического уровня 10ВаБе-Т и 33 Мбит/с при спо-
собе кодирования стандарта 100Ваsе-Т4.

В соответствии с основным постулатом теории информации любое различимое непредсказуемое изменение принимаемого сигнала несет в себе информацию. Отсюда следует, что синусоида, у которой амплитуда, фаза и частота остаются неизменными, информации не несет, так как изменение сигнала хотя и происходит, но является абсолютно предсказуемым. Аналогично, не несут в себе информации импульсы на тактовой шине компьютера, так как их изменения тоже постоянны во времени. А вот импульсы на шине данных предсказать заранее нельзя, это и делает их информационными, они переносят информацию
между отдельными блоками или устройствами компьютера.

В большинстве способов кодирования используется изменение какого-либо параметра периодического сигнала — частоты, амплитуды и фазы синусоиды или же знака потенциала последовательности импульсов. Периодический сигнал, параметры которого подвергаются изменениям, называют несущим сигналом, а его частоту, если сигнал синусоидальный, — несущей частотой. Процесс изменения параметров несущего сигнала в соответствии с передаваемой информацией называется модуляцией.

Если сигнал изменяется так, что можно различить только два его состояния, то любое его изменение будет соответствовать наименьшей единице информации — биту. Если же сигнал может иметь более двух различимых состояний, то любое его изменение будет нести несколько битов информации.

Передача дискретной информации в телекоммуникационных сетях осуществляется тактировано, то есть изменение сигнала происходит через фиксированный интервал времени, называемый тактом. Приемник информации считает, что вначале каждого такта на его вход поступает новая информация. При этом независимо от того, повторяет ли сигнал состояние предыдущего такта или же он имеет состояние, отличное от предыдущего, приемник получает новую информацию от передатчика. Например, если такт равен 0,3 с, а сигнал имеет два состояния и 1 кодируется потенциалом 5 вольт, то присутствие на входе приемника сигнала 5 вольт в течение 3 секунд означает получение информации, представленной двоичным числом 1111111111.

Количество изменений информационного параметра несущего периодического сигнала в секунду измеряется в бодах. Один бод равен одному изменению информационного параметра в секунду. Например, если такт передачи информации равен 0,1 секунды, то сигнал изменяется со скоростью 10 бод. Таким образом, скорость в бодах целиком определяется величиной такта.

Информационная скорость измеряется в битах в секунду и в общем случае не совпадает со скоростью в бодах. Она может быть как выше, так и ниже скорости

изменения информационного параметра, измеряемого в бодах. Это соотношение зависит от числа состояний сигнала. Например, если сигнал имеет более двух различимых состояний, то при равных тактах и соответствующем методе кодирования информационная скорость в битах в секунду может быть выше, чем скорость изменения информационного сигнала в бодах.

Пусть информационными параметрами являются фаза и амплитуда синусоиды, причем различаются 4 состояния фазы в 0, 90, 180 и 270° и два значения амплитуды сигнала, тогда информационный сигнал может иметь 8 различимых состояний. Это означает, что любое состояние этого сигнала несет информацию в 3 бит. В этом случае модем, работающий со скоростью 2400 бод (меняющий информационный сигнал 2400 раз в секунду), передает информацию со скоростью 7200 бит/с, так как при одном изменении сигнала передается 3 бит информации.

Если сигнал имеет два состояния (то есть несет информацию в 1 бит), то информационная скорость обычно совпадает с количеством бодов. Однако может наблюдаться и обратная картина, когда информационная скорость оказывается ниже скорости изменения информационного сигнала в бодах. Это происходит в тех случаях, когда для надежного распознавания приемником пользовательской информации каждый бит в последовательности кодируется несколькими изменениями информационного параметра несущего сигнала. Например, при кодировании единичного значения бита импульсом положительной полярности, а нулевого значения бита импульсом отрицательной полярности физический сигнал дважды изменяет свое состояние при передаче каждого бита. При таком кодировании скорость линии в битах в секунду в два раза ниже, чем в бодах.

Чем выше частота несущего периодического сигнала, тем выше может быть частота модуляции и тем выше может быть пропускная способность линии связи.

Однако, с другой стороны, с увеличением частоты периодического несущего сигнала увеличивается и ширина спектра этого сигнала.

Линия передает этот спектр синусоид с теми искажениями, которые определяются ее полосой пропускания. Чем больше несоответствие между полосой пропускания линии и шириной спектра передаваемых информационных сигналов, тем больше сигналы искажаются и тем вероятнее ошибки в распознавании информации принимающей стороной, а значит, возможная скорость передачи информации оказывается меньше.

Соотношение полосы пропускания и пропускной способности

Связь между полосой пропускания линии и ее пропускной способностью вне зависимости от принятого способа физического кодирования установил Клод Шеннон:

С = F log 2 (1 + Рс/Рш)-

Здесь С — пропускная способность линии в битах в секунду, F — ширина полосы пропускания линии в герцах, Рс — мощность сигнала, Рш — мощность шума.

Из этого соотношения следует, что теоретического предела пропускной способности линии с фиксированной полосой пропускания не существует. Однако на практике такой предел имеется. Действительно, повысить пропускную способность линии можно за счет увеличения мощности передатчика или же уменьшения мощности шума (помех) в линии связи. Обе эти составляющие поддаются изменению с большим трудом. Повышение мощности передатчика ведет к значительному увеличению его габаритов и стоимости. Снижение уровня шума требует применения специальных кабелей с хорошими защитными экранами, что весьма дорого, а также снижения шума в передатчике и промежуточной аппаратуре, чего достичь весьма не просто. К тому же влияние мощностей полезного сигнала и шума на пропускную способность ограничено логарифмической зависимостью, которая растет далеко не так быстро, как прямо-пропорциональная. Так, при достаточно типичном исходном отношении мощности сигнала к мощности шума в 100 раз повышение мощности передатчика в два раза даст только 15 % увеличения пропускной способности линии.

Близким по сути к формуле Шеннона является другое соотношение, полученное Найквистом, которое также определяет максимально возможную пропускную способность линии связи, но без учета шума в линии:

С = 2Flog2 М.

Здесь М — количество различимых состояний информационного параметра.

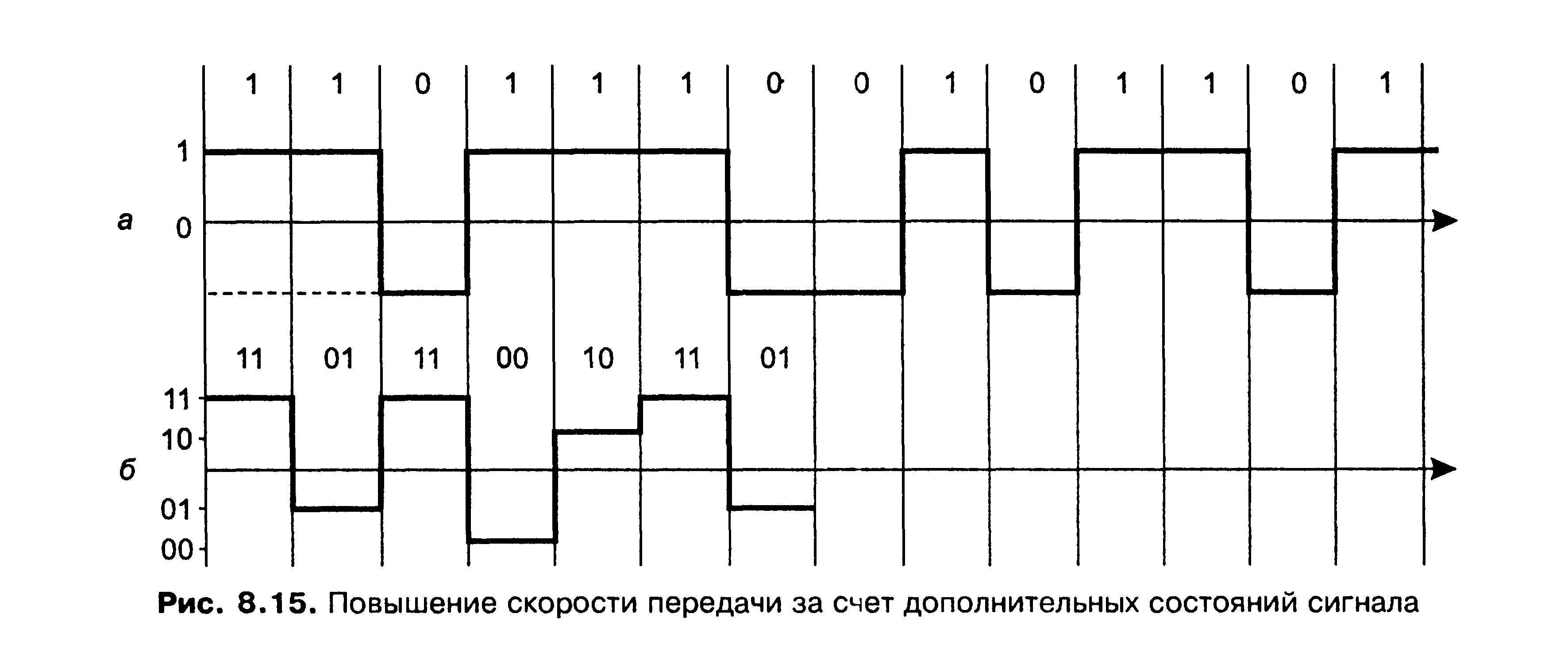

Если сигнал имеет два различимых состояния, то пропускная способность равна удвоенному значению ширины полосы пропускания линии связи (рис. 8.15, а). Если же передатчик использует более двух устойчивых состояний сигнала для кодирования данных, то пропускная способность линии повышается, так как за один такт работы передатчик передает несколько битов исходных данных, например 2 бита при наличии четырех различимых состояний сигнала (рис. 8.15, б).

Хотя в формуле Найквиста наличие шума в явном виде не учитывается, косвенно
его влияние отражается в выборе количества состояний информационного сиг-
нала. Для повышения пропускной способности линии связи следовало бы увеличивать количество состояний, но на практике этому препятствует шум на линии. Например, пропускную способность линии, сигнал которой показан на рис. 8.15, б, можно увеличить еще в два раза, применив для кодирования данных не 4, а 16 уровней. Однако если амплитуда шума время от времени превышает разницу между соседними уровнями, то приемник не сможет устойчиво распознавать передаваемые данные. Поэтому количество возможных состояний сигнала фактически ограничивается соотношением мощности сигнала и шума, а формула Найквиста определяет предельную скорость передачи данных в том случае, когда количество состояний уже выбрано с учетом возможностей устойчивого распознавания приемником.

Экранированная и неэкранированная витая пара

Витой парой называется скрученная пара проводов. Этот вид среды передачи данных очень популярен и составляет основу большого количества как внутренних, так и внешних кабелей. Кабель может состоять из нескольких скрученных пар (внешние кабели иногда содержат до нескольких десятков таких пар).

Скручивание проводов снижает влияние внешних и взаимных помех на полезные сигналы, передаваемые по кабелю.

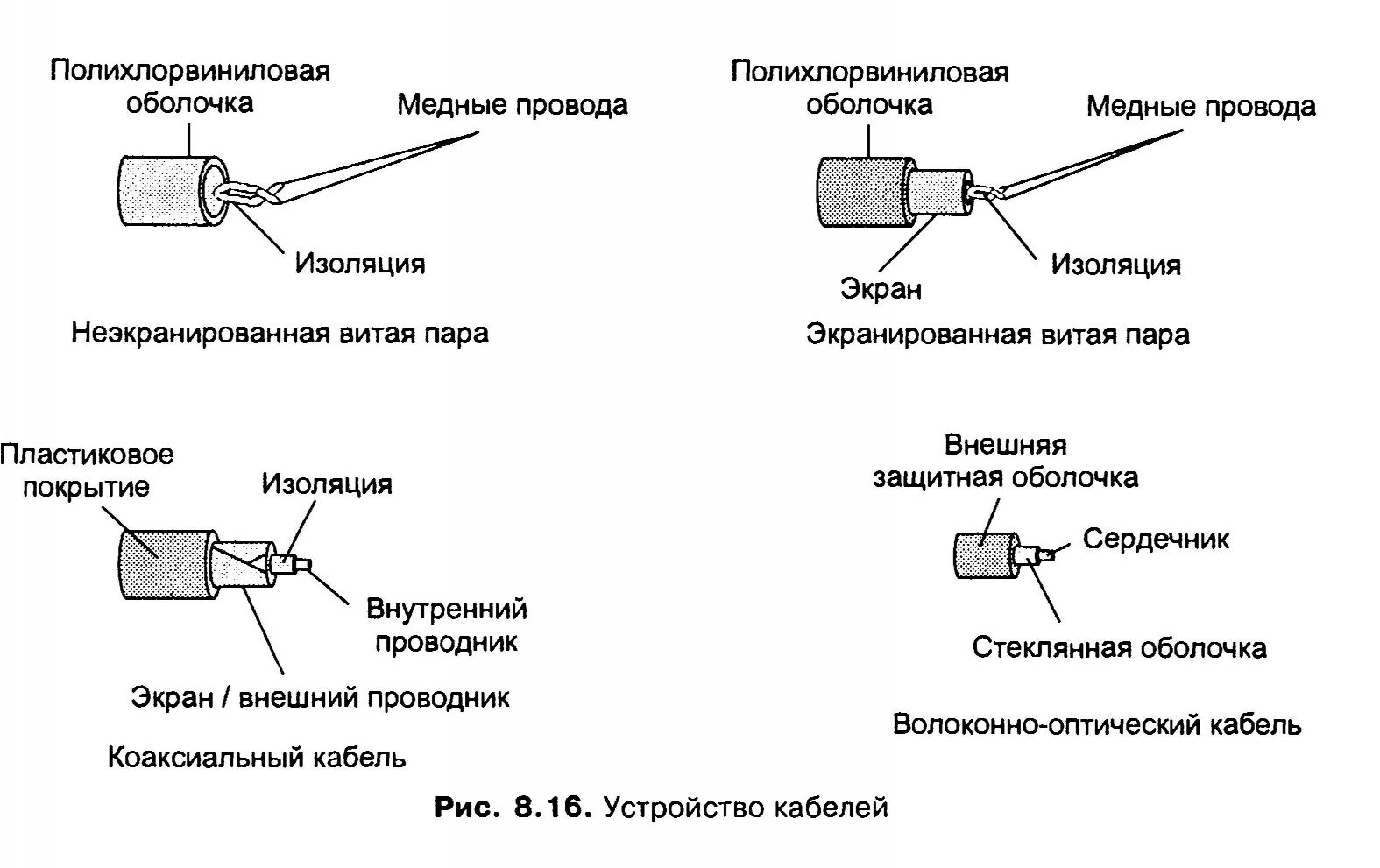

Основные особенности конструкции кабелей схематично показаны на рис. 8.16.

Кабели на основе витой пары являются симметричными, то есть они состоят из двух одинаковых в конструктивном отношении проводников. Симметричный кабель на основе витой пары может быть как экранированным, так и неэкраниро- ванным.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непроводящего диэлектрического слоя — бумаги или полимера, например поливинил- хлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помещаются также внутрь электромагнитного экрана, в качестве которого чаще всего применяется проводящая медная оплетка.

Кабель на основе неэкранированной витой пары, используемый для проводки

внутри здания, разделяется в международных стандартах на категории (от 1 до 7).

Кабели категории 1 применяются там, где требования к скорости передачи
минимальны. Обычно это кабель для цифровой и аналоговой передачи голоса
и низкоскоростной (до 20 Кбит/с) передачи данных. До 1983 года это был ос-
новной тип кабеля для телефонной разводки.

Кабели категории 2 были впервые применены фирмой IBM при построении
собственной кабельной системы. Главное требование к кабелям этой катего-
рии — способность передавать сигналы со спектром до 1 МГц.

Кабели категории 3 были стандартизованы в 1991 году. Стандарт EIA-568
определил электрические характеристики кабелей для частот в диапазоне до
16 МГц. Кабели категории 3, предназначенные как для передачи данных, так
и для передачи голоса, составляют сейчас основу многих кабельных систем
зданий.

Кабели категории 4 представляют собой несколько улучшенный вариант ка-
белей категории 3. Кабели категории 4 обязаны выдерживать тесты на час-
тоте передачи сигнала 20 МГц и обеспечивать повышенную помехоустойчи-
вость и низкие потери сигнала. На практике используются редко.

Кабели категории 5 были специально разработаны для поддержки высо-
коскоростных протоколов. Их характеристики определяются в диапазоне до
100 МГц. Большинство высокоскоростных технологий (FDDI, Fast Ethernet,
ATM и Gigabit Ethernet) ориентируются на использование витой пары кате-
гории 5. Кабель категории 5 пришел на замену кабелю категории 3, и сегодня
все новые кабельные системы крупных зданий строятся именно на этом типе
кабеля (в сочетании с волоконно-оптическим).

Особое место занимают кабели категорий 6 и 7, которые промышленность начала выпускать сравнительно недавно. Для кабеля категории 6 характеристики определяются до частоты 250 МГц, а для кабелей категории 7 — до 600 МГц. Кабели категории 7 обязательно экранируются, причем как каждая пара, так и весь кабель в целом. Кабель категории 6 может быть как экранированным, так и неэкранированным. Основное назначение этих кабелей — поддержка высокоскоростных протоколов на отрезках кабеля большей длины, чем кабель UTP категории 5.

Все кабели UTP независимо от их категории выпускаются в 4-парном исполнении. Каждая из четырех пар кабеля имеет определенный цвет и шаг скрутки. Обычно две пары предназначены для передачи данных, а две — для передачи голоса.

Волоконно-оптический кабель

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стеклянных волокон (волоконных световодов), по которым распространяются световые сигналы. Это наиболее качественный тип кабеля — он обеспечивает передачу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

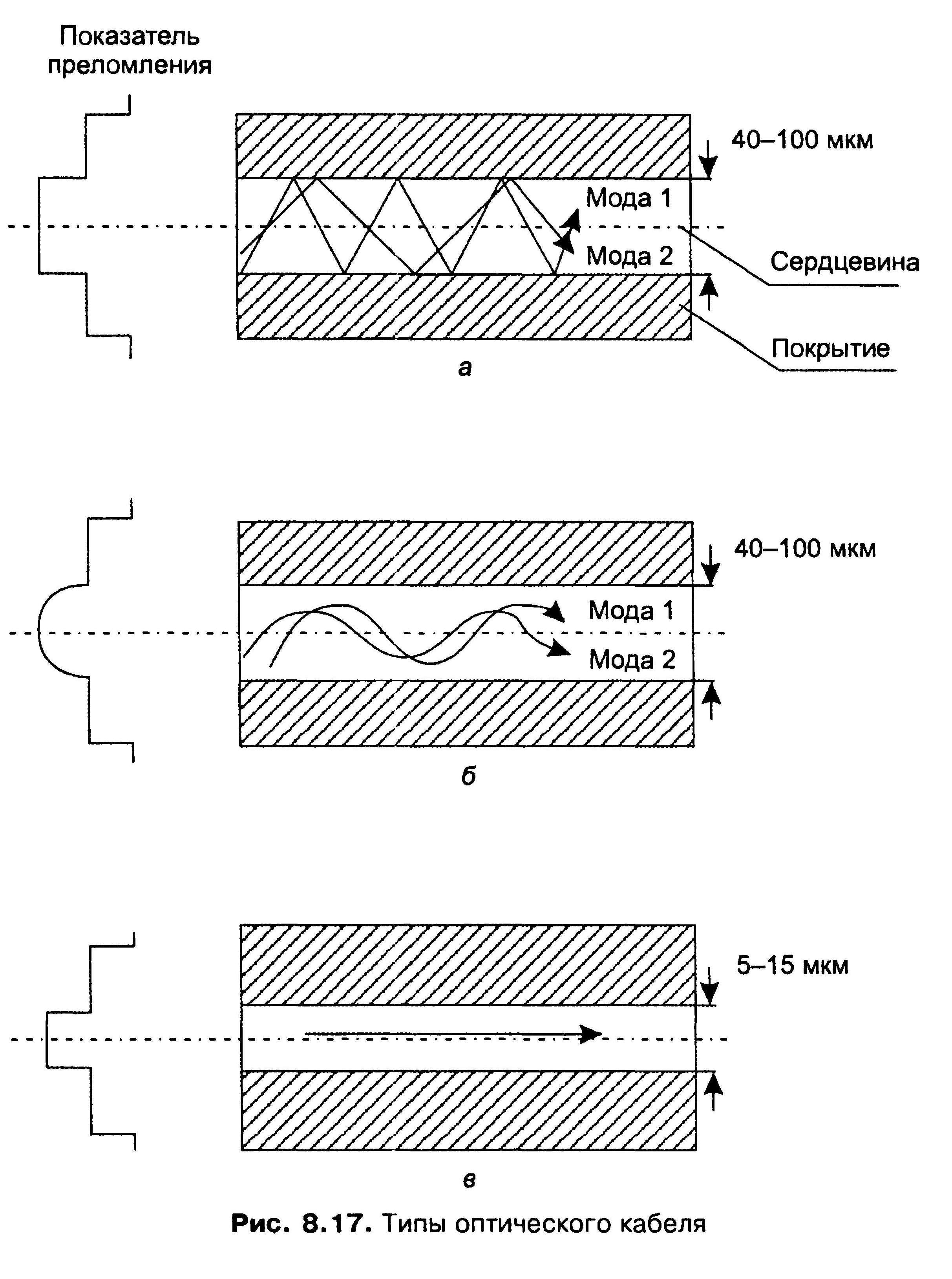

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показателем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выходят за ее пределы, отражаясь от покрывающего слоя оболочки. В зависимости от распределения показателя преломления и величины диаметра сердечника различают:

многомодовое волокно со ступенчатым изменением показателя преломления (рис. 8.17, а)\

многомодовое волокно с плавным изменением показателя преломления (рис. 8.17, б)\

одномодовое волокно (рис. 8.17, в).

Понятие «мода» описывает режим распространения световых лучей в сердцевине кабеля.

В одномодовом кабеле (Single Mode Fiber, SMF) используется центральный проводник очень малого диаметра, соизмеримого с длиной волны света — от 5 до 10 мкм. При этом практически все лучи света распространяются вдоль оптической оси световода, не отражаясь от внешнего проводника. Изготовление сверх

В многомодовых кабелях (Multi Mode Fiber, MMF) используются более широкие внутренние сердечники, которые легче изготовить технологически. В многомодовых кабелях во внутреннем проводнике одновременно существует несколько световых лучей, отражающихся от внешнего проводника под разными углами. Угол отражения луча называется модой луча. В многомодовых кабелях с плавным изменением коэффициента преломления режим отражения лучей имеет сложный характер. Возникающая при этом интерференция ухудшает качество передаваемого сигнала, что приводит к искажениям передаваемых импульсовв многомодовом оптическом волокне. По этой причине технические характеристики многомодовых кабелей хуже, чем одномодовых.

В результате многомодовые кабели используются в основном для передачи данных на скоростях не более 1 Гбит/с на небольшие расстояния (до 300-2000 м), а одномодовые — для передачи данных со сверхвысокими скоростями в несколько десятков гигабит в секунду (а при использовании технологии DWDM — до нескольких терабит в секунду) на расстояния до нескольких десятков и даже сотен километров (дальняя связь).

В качестве источников света в волоконно-оптических кабелях применяются:

светодиоды, или светоизлучающие диоды (Light Emitted Diode, LED);

полупроводниковые лазеры, или лазерные диоды.

Для одномодовых кабелей применяются только лазерные диоды, так как при таком малом диаметре оптического волокна световой поток, создаваемый свето- диодом, невозможно без больших потерь направить в волокно — он имеет чересчур широкую диаграмму направленности излучения, в то время как лазерный диод — узкую. Более дешевые светодиодные излучатели используются только для многомодовых кабелей.

Стоимость волоконно-оптических кабелей ненамного превышает стоимость кабелей на витой паре, но проведение монтажных работ с оптоволокном обходится намного дороже из-за трудоемкости операций и высокой стоимости применяемого монтажного оборудования.

Выводы

В зависимости от типа промежуточной аппаратуры все линии связи делятся на аналоговые и цифровые. В аналоговых линиях промежуточная аппаратура предназначена для усиления аналоговых сигналов. В аналоговых линиях используется частотное мультиплексирование.

В цифровых линиях связи передаваемые сигналы имеют конечное число состояний. В таких линиях используется специальная промежуточная аппаратура — регенераторы, которые улучшают форму импульсов и обеспечивает их ресинхронизацию, то есть восстанавливают период их следования. Промежуточная аппаратура мультиплексирования и коммутации первичных сетей работает по принципу временного мультиплексирования каналов, когда каждому низкоскоростному каналу выделяется определенная доля времени (тайм-слот, или квант) высокоскоростного канала.

Полоса пропускания определяет диапазон частот, которые передаются линией связи с приемлемым затуханием.

Пропускная способность линии связи зависит от ее внутренних параметров, в частности — полосы пропускания, внешних параметров — уровня помех и степени ослабления помех, а также принятого способа кодирования дискретных данных.

Формула Шеннона определяет максимально возможную пропускную способность линии связи при фиксированных значениях полосы пропускания линии и отношении мощности сигнала к шуму.

Формула Найквиста выражает максимально возможную пропускную способность линии связи через полосу пропускания и количество состояний информационного сигнала.

Кабели на основе витой пары делятся на неэкранированные (UTP) и экранированные (STP). Кабели UTP проще в изготовлении и монтаже, зато кабели STP обеспечивают более высокий уровень защищенности.

Волоконно-оптические кабели обладают отличными электромагнитными и механическими характеристиками, недостаток их состоит в сложности и высокой стоимости монтажных работ.

Чем звено отличается от составного канала связи?
1. Может ли составной канал состоять из звеньев? А наоборот?
2. Может ли цифровой канал передавать аналоговые данные?
3. К какому типу характеристик линии связи относятся: уровень шума, полоса пропускания, погонная емкость?
4. Какие меры можно предпринять для увеличения информационной скорости звена:

О уменьшить длину кабеля;

О выбрать кабель с меньшим сопротивлением;

О выбрать кабель с более широкой полосой пропускания;

О применить метод кодирования с более узким спектром.

Почему не всегда можно увеличить пропускную способность канала за счет увеличения числа состояний информационного сигнала?
1. За счет какого механизма подавляются помехи в кабелях UTP?
2. Какой кабель более качественно передает сигналы — с большим значением параметра NEXT или с меньшим?
3. Какова ширина спектра идеального импульса?
4. Назовите типы оптического кабеля.
5. Что произойдет, если в работающей сети заменить кабель UTP кабелем STP? Варианты ответов:

О в сети снизится доля искаженных кадров, так как внешние помехи будут подавляться более эффективно;

О ничего не изменится;

О в сети увеличится доля искаженных кадров, так как выходное сопротивление передатчиков не совпадает с импедансом кабеля.

Почему проблематично использовать волоконно-оптический кабель в горизонтальной подсистеме?
1. Известными величинами являются:

О минимальная мощность передатчика Pout (дБм);

О догонное затухание кабеля А (дБ/км);

О порог чувствительности приемника Pin (дБм).

Требуется найти максимально возможную длину линии связи, при которой сигналы передаются нормально.

Каким будет теоретический предел скорости передачи данных в битах в секунду по линии связи с шириной полосы пропускания 20 кГц, если мощность передатчика составляет 0,01 мВт, а мощность шума в линии связи равна 0,0001 мВт?
1. Определите пропускную способность дуплексной линии связи для каждого из направлений, если известно, что ее полоса пропускания равна 600 кГц, а в методе кодирования используется 10 состояний сигнала.
2. Рассчитайте задержку распространения сигнала и задержку передачи данных для случая передачи пакета в 128 байт (считайте скорость распространения сигнала равной скорости света в вакууме 300 000 км/с):

О по кабелю витой пары длиной в 100 м при скорости передачи 100 Мбит/с;

О по коаксиальному кабелю длиной в 2 км при скорости передачи в 10 Мбит/с;

О по спутниковому каналу протяженностью в 72 000 км при скорости передачи 128 Кбит/с.

Подсчитайте скорость линии связи, если известно, что тактовая частота передатчика равно 125 МГц, а сигнал имеет 5 состояний.
1. Приемник и передатчик сетевого адаптера подключены к соседним парам кабеля UTP. Какова мощность наведенной помехи на входе приемника, если передатчик имеет мощность 30 дБм, а показатель NEXT кабеля равен -20 дБ?
2. Пусть известно, что модем передает данные в дуплексном режиме со скоростью 33,6 Кбит/с. Сколько состояний имеет его сигнал, если полоса пропускания линии связи равна 3,43 кГц?

PAGE 20

Физическая передача данных по линиям связи
