Основные понятия, связанные со средствами измерений
Основные понятия, связанные со средствами измерений
Средство измерений - техническое средство, используемое при измерениях и имеющее нормированные метрологические свойства.
Средства измерений различаются:
- по метрологическому назначению - на рабочие и метрологические;
- по конструктивному исполнению - на меры, измерительные приборы, измерительные установки, измерительные системы и измерительные комплексы;
- по уровню автоматизации - на неавтоматические, автоматизированные и автоматические;
- по уровню стандартизации - на стандартные и нестандартные;
- по отношению к измеряемой величине - на основные и вспомогательные.
Вид средств измерений - совокупность средств измерений, предназначенных для измерений одного вида физической величины. Вид средств измерений может включать несколько типов средств измерений.
Классификация средств измерений по техническому назначению:
- мера физической величины — средство измерений, предназначенное для воспроизведения и (или) хранения физической величины одного или нескольких заданных размеров, значения которых выражены в установленных единицах и известны с необходимой точностью;
- измерительный прибор — средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне;
- измерительный преобразователь — техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи;
- измерительная установка (измерительная машина) — совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенная для измерений одной или нескольких физических величин и расположенная в одном месте;
- измерительная система — совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т. п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях;
- измерительно-вычислительный комплекс — функционально объединенная совокупность средств измерений, ЭВМ и вспомогательных устройств, предназначенная для выполнения в составе измерительной системы конкретной измерительной задачи.

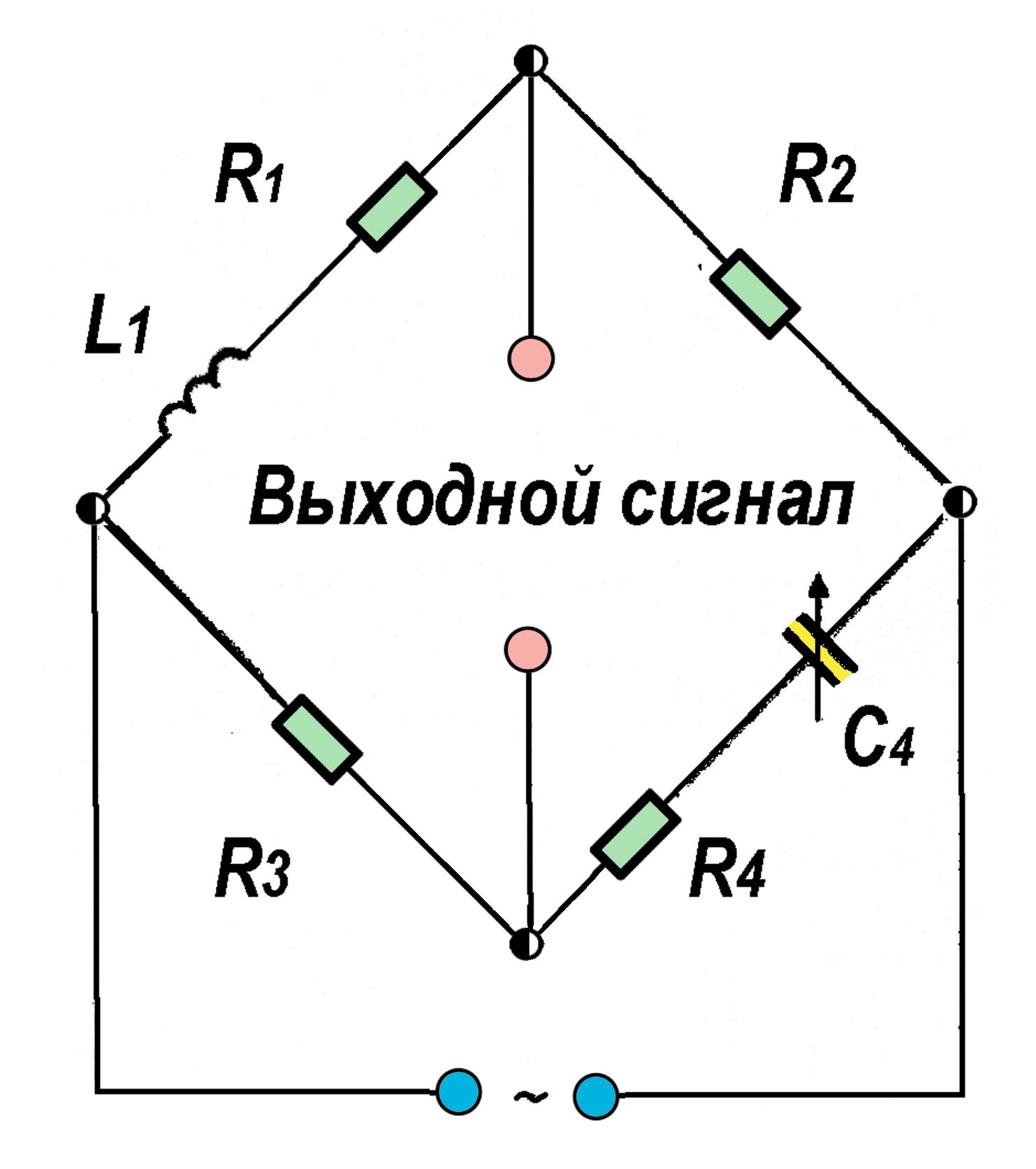

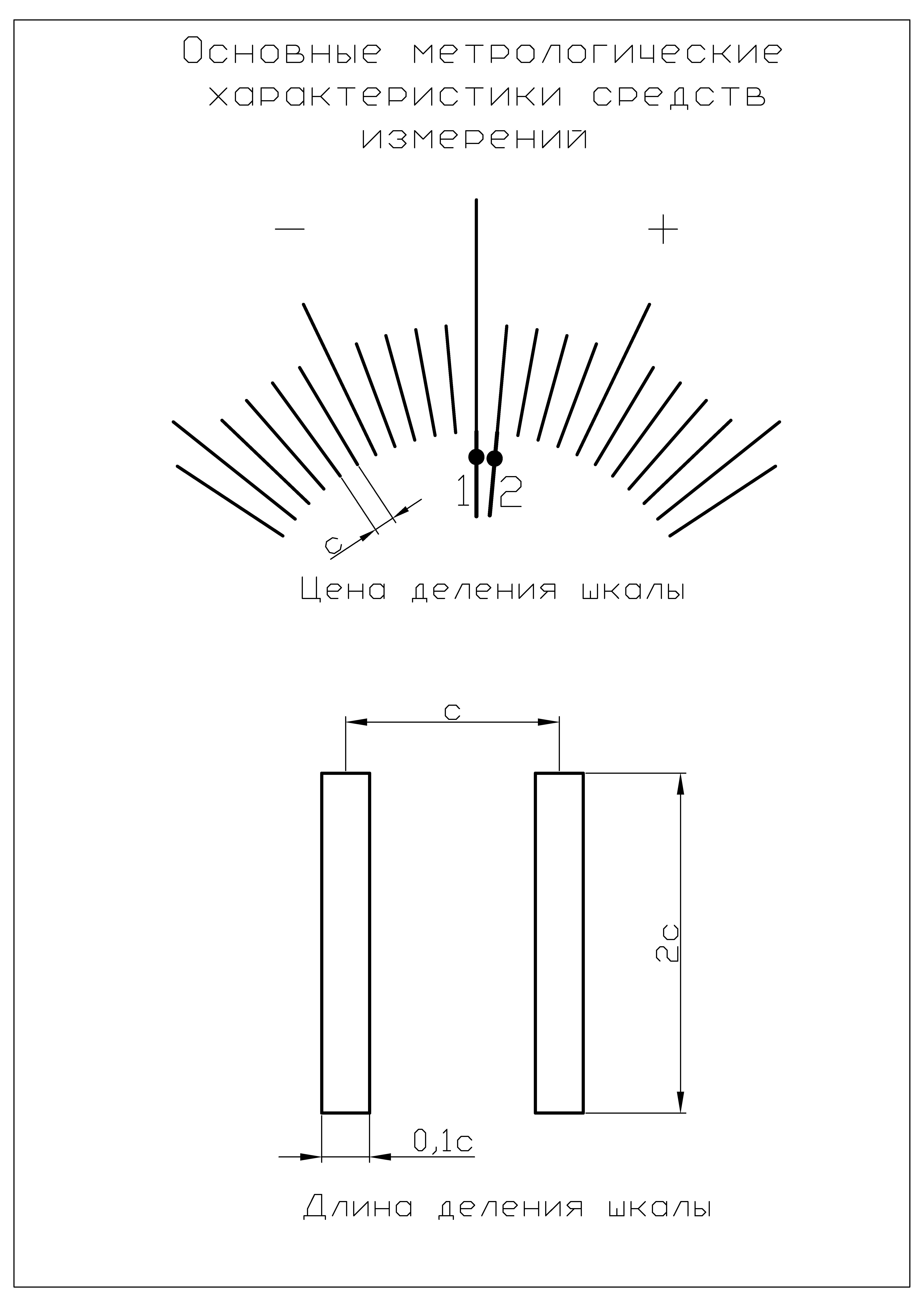

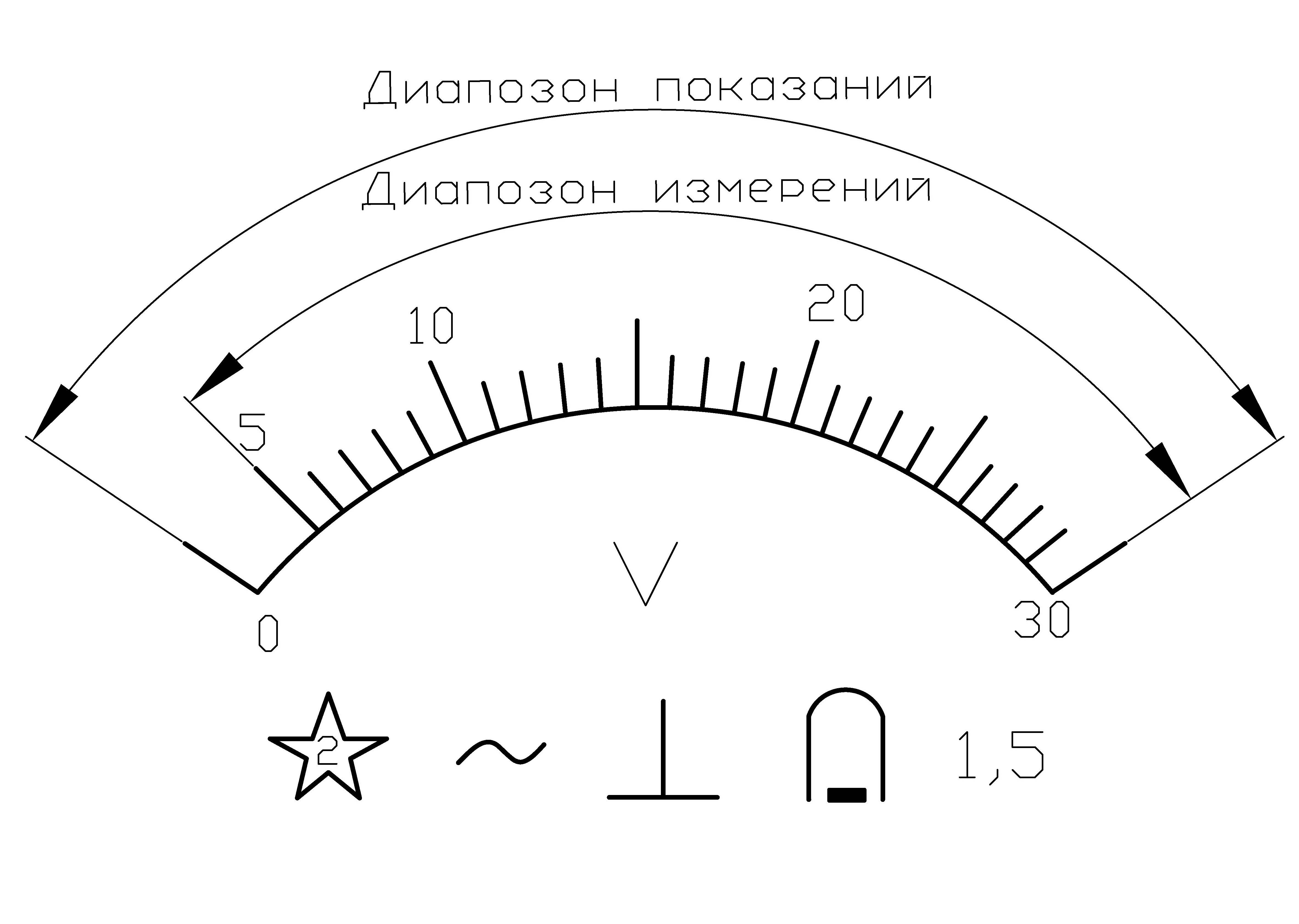

Шкала средства измерений - часть отсчетного устройства средства измерений, представляющая собой упорядоченный ряд отметок, соответствующих последовательному ряду значений величины, вместе со связанной с ним нумерацией
Метрологическая характеристика средства измерений
Метрологические характеристики — это характеристики свойств средств измерений, оказывающие влияние на результат измерения и его погрешности. Характеристики, устанавливаемые нормативно-техническими документами, называются нормируемыми, а определяемые экспериментально — действительными.
Метрологическая характеристика средства измерений - характеристика одного из свойств средства измерений, влияющих на результат измерений или его погрешность. Основными метрологическими характеристиками являются диапазон измерений и различные составляющие погрешности средства измерений.

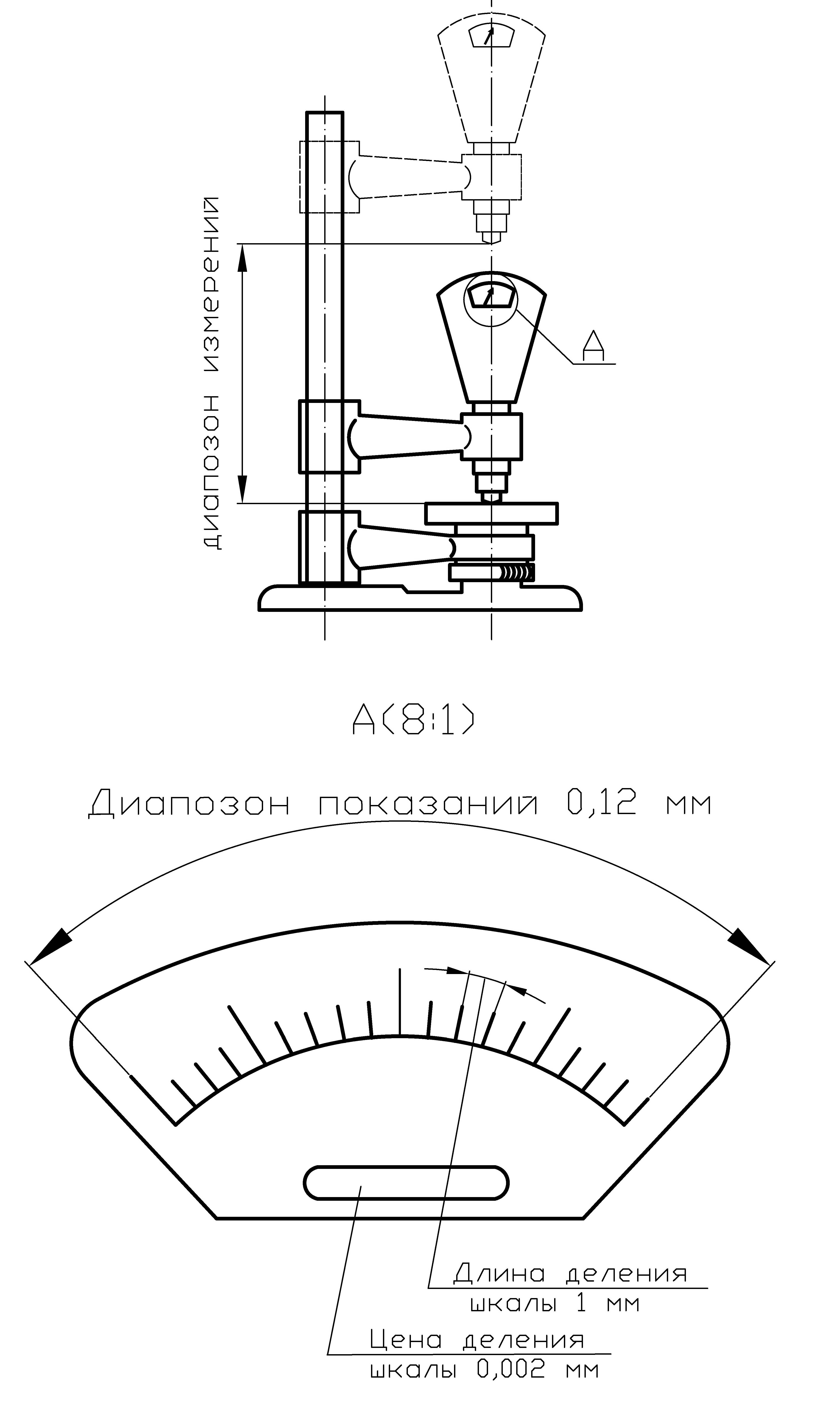

Диапазон измерений средства измерений - область значений величины, в пределах которой нормированы допускаемые пределы погрешности средства измерений.
Диапазон показаний средства измерений

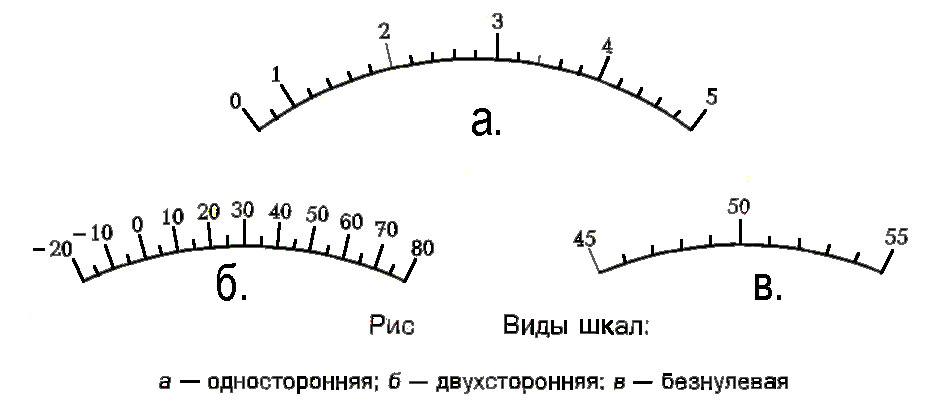

Шкалы средств измерений различаются:
- в зависимости от способа нанесения отметок - на равномерные и неравномерные шкалы.
- в зависимости от наличия на шкале чисел - на оцифрованные и не оцифрованные шкалы.
Шкала измерительная - алгоритм присвоения объекту числа, отражающего наличие или степень выраженности у него некоторого свойства. Различают четыре основных типа шкал: шкала наименований, шкала порядка, шкала интервалов и шкала отношений.
Шкалы наименований и порядка позволяют отнести объект к одному из нескольких непересекающихся классов и называются "качественными".
Шкалы интервалов и отношений измеряют "количество" или степень выраженности у объекта некоторого свойства и называются "количественными".
Шкала наименований (номинальная шкала) позволяет отнести объект к одному из нескольких классов, между которыми не установлено отношение порядка, т.е. классов, по отношению к которым не применяются сравнения типа "больше - меньше", "лучше - хуже" и т.п.
По номинальным шкалам измеряются такие социологические показатели как пол, национальность или раса, цвет глаз, темперамент и т.п. При разработке номинальной шкалы составляется полный список классов, который нумеруется в произвольном порядке. При этом числа, представляющие номера классов, играют роль символов или "меток", к ним не могут применяться никакие арифметические операции. Другими словами, на номинальной шкале определено только отношение тождества: объекты, отнесенные к одному классу, считаются тождественными, отнесенные к разным классам - не тождественными.
Шкалы наименований выполняют ту же функцию, что и наименования, и с ними нельзя вести арифметических действий. В шкалах наименований нельзя ввести понятия единицы измере ния. В этих шкалах отсутствует нулевой элемент; отсутствуют и поня тия «больше» или «меньше» нуля.
Примеры шкал наименований:
- шкала классификации (оценки) цвета объектов по наименованиям (красный, оранжевый, желтый), опирающаяся на атласы цветов, систематизированные по сходству;
- шкала обозначения городских телефонных номеров;
- шкала обозначений элементов принципиальной схемы радиоэлек тронных изделий (спецификация) и др.
Частным случаем номинальной шкалы является дихотомическая шкала, фиксирующая наличие или отсутствие у объекта некоторого свойства. Наличие качества принято обозначать числом "1", его отсутствие - числом "0".
Шкала порядка предназначена для отнесения объекта к одному из непересекающихся классов, упорядоченных по некоторому критерию. На шкале порядка, кроме отношения тождества, определено отношение порядка ("больше - меньше"). Таким образом, про объекты, отнесенные к разным классам, можно сказать, что у одного из них измеряемое свойство выражено сильнее, чем у другого, но при этом нельзя определить, насколько сильнее.
Типичными примерами шкалы порядка являются образование, тип поселения, социальное положение, воинские звания и т.д.
Погоны офицеров
При построении шкалы порядка классы нумеруются в порядке возрастания или убывания соответствующего признака. Арифметические операции над номерами классов не производятся.
Частным случаем шкалы порядка является ранговая шкала, применяемая в тех случаях, когда некоторый признак не может быть измерен, но объекты могут быть упорядочены по соответствующему критерию, либо когда порядок объектов более важен, чем точный результат измерения, - например, места, занятые на спортивных состязаниях. Ранговые шкалы используются также при изучении предпочтений, ценностных ориентаций, мотивов, установок и т.п. Респонденту в этом случае предлагается упорядочить предложенный список объектов, понятий или суждений по определенному критерию.
Другим частным случаем шкалы порядка является оценочная шкала, с помощью которой свойства объекта или отношение респондента к чему-либо оценивается исходя из определенного количества баллов.
Например, академическая успеваемость оценивается по 5-балльной шкале. Оценочные шкалы часто рассматриваются как исключение из шкал порядка, так как предполагается, что между баллами на шкале существует примерно одинаковое расстояние. Шкала наименований и шкала порядка - это качественные шкалы. Так, в реперной шкале порядка, несмотря на наличие опорных (репер ных) точек, интервалы между этими точками остаются неопределенны ми, поэтому с баллами нельзя проводить математических действий. В шкалах порядка нельзя ввести единицы измерений, так как они не ли нейны и вид нелинейности не всегда известен на отдельных участках.
Шкала разностей (интервалов) в отличие от рассмотренных каче ственных шкал наименований и порядка обеспечивает суммирование ин тервалов (разностей) между различными количественными проявлени ями свойств. На такой шкале откладывается разность значений величи ны, а сами значения остаются неизвестными. Шкала разностей состо ит из одинаковых интервалов, имеет единицу измерения и произвольно выбранное начало, Т.е. нулевую отметку.
Характерным примером шкалы разностей является шкала интерва лов времени. Например, интервалы работы и интервалы отдыха. Их можно складывать и вычитать, но бессмысленно складывать и вычи тать даты каких-либо событий.
Второй характерный пример шкалы разностей - это шкалы темпе ратур. На шкале Цельсия за начало отсчета разностей температур взята температура таяния льда, и с ней сравнивают все другие температуры. Для удобства использования интервал между температурой таяния льда и температурой кипения воды разбит на 100 равных интервалов - гра дусов Цельсия. Из приведенного примера следует, что при переходе к эквивалент ной шкале с помощью линейных преобразований в шкале интервалов происходит изменение, как начала отсчета (6), так и масштаба измерений. Шкала интервалов описывается уравнением вида
А = Ао + n[А],
где Ао - начало отсчета шкалы; [А] - единица рассматриваемой ве личины; n - числовое значение величины.
Шкалу отношений (подобия) принято рассматривать как шкалу раз ностей с естественным началом отсчета. Так, например, если за нача ло температурной шкалы взять абсолютный нуль, то по такой шкале можно отсчитывать, во сколько раз температура одного объекта боль ше (меньше) другого.
Таким образом, шкала отношений описывается уравнением вида
А = n[А],
Переход от одной шкалы отношений к другой, эквивалентной ей шкале, осуществляется с помощью преобразований подобия, Т.е. изме нением масштаба измерений.
Шкалы отношений в отличие от шкал интервалов отражают от ношение свойств объектов, Т.е. они отражают, во сколько раз свойство одного объекта превосходит это же свойство другого объекта.
Шкалы отношений являются достаточно совершенными, однако по строение шкалы отношений возможно не всегда. Заметим, что время мо жет измеряться только по шкале интервалов.
Абсолютные шкалы - это шкалы, обладающие всеми признакам и шкал отношений и имеющие свой признак - естественное, однозначное определение единицы измерений (естественный критерий установления размера единицы). Абсолютные шкалы используют для измерений от носительных величин, таких, как коэффициент усиления, коэффициент отражения, коэффициент амплитудной модуляции, коэффициент полезного действия и др.
Так как для шкал наименований и порядка нет возможности вве сти единицу измерений, то их принято называть условными шкалами. Для шкал разностей, отношений и абсолютных имеется возможность введения единицы измерений, поэтому их называют метрическими (фи зическими).
Шкалы наименований, порядка и абсолют ные могут быть реализованы без специальных эталонов, Большин ство же шкал разностей и отношений реализуют только посредством спе циальных эталонов.
Отличие между этими двумя типами шкал состоит в том, что шкала отношений обладает "объективным" нулем, не зависящим от произвола наблюдателя, который, как правило, соответствует полному отсутствию измеряемого качества у объекта.
На шкале интервалов нуль устанавливается произвольно либо в соответствии с некоторыми традициями и договоренностью. Так, возраст измеряется по шкале отношений, а летоисчисление - по шкале интервалов, хотя в обеих шкалах используется одинаковая единица измерения - год. На шкале интервалов, кроме отношений тождества и порядка, определено отношение разности: для любой пары объектов можно определить, на сколько (единиц измерения) один объект больше или меньше другого.
Шкалы интервалов широко используются в психологических тестах и психометрии, методиках семантического дифференциала, других методах вторичных измерений. По шкалам отношений измеряются такие показатели, как рост, возраст, доходы, стаж работы, количество выкуриваемых сигарет и т.п. Для таких переменных определены не только отношения тождества, порядка и разности, но и отношение отношений, позволяющее определять, во сколько раз один объект больше или меньше другого.
В таблице приведены краткие характеристики шкал
|
Тип шкалы
|
Характеристика шкалы
|
Отношения, задавае-мые на шкале
|
|
Наименований
|
Числа или другие символы шкалы используются только для классификации исследуемых объектов
|
Эквивалентность
|
|
Порядка (ранговая)
|
Можно установить, что свойство одного объекта находится в некотором отношении со свойством другого объекта. Могут быть построены для качественных и количественных признаков
|
Эквивалентность.
Больше чем (меньше чем)
|
|
Интервалов
|
Порядковая шкала с известными расстояниями между двумя любыми числами на шкале: нулевая точка шкалы и оценочная единица выбираются произвольно. Пригодна только для количественных признаков
|
Эквивалентность.
Больше чем (меньше
чем). Известно отношение любых двух интервалов
|
|
Отношений
|
Интервальная шкала с фиксированной нулевой точкой. Отношение любых двух точек шкалы не зависит от оценочной единицы
|
Эквивалентность.
Больше чем (меньше чем). Определено отношение любых двух интервалов и любых двух точек
|
Классы точности средства измерений
Класс точности средства измерений, как правило, выражается пределами допускаемых основной и дополнительной погрешностей, а также другими характеристиками, влияющими на точность.
Пределы допускаемых значений основной и дополнительной погрешностей могут быть выражены в форме абсолютной, относительной или приведенной погрешностей. Это зависит от характера изменения погрешностей средства измерений в пределах диапазона измерений и условий его применения и назначения.
Пределы допускаемой абсолютной погрешности определяются в виде
x = а
или
x = а b,
где а и b – положительные числа; х – значения измеряемой величины.
Пределы допускаемой основной относительной погрешности определяются по формуле:
,
где q – положительное число, если x определяется по выражению
,
где xk – больший (по модулю) из пределов измерений для заданного диапазона средства измерений: с = (b + d), d = .
Пределы допускаемой основной приведенной погрешности, %, определяются по формуле.
= = ±р,
где х – пределы допускаемой абсолютной погрешности, определяемые по формуле; р — положительное число, выбираемое из ряда предпочтительных чисел: 1·10n; 1,5·10n; 2·10n; 2,5·10n; 4·10n; 5·10n; 6·10n; (n= 1; 0; -1; -2; -3; …).
Числа с, d, q и р определяют значение класса точности измерительного средства измерений.
Классы точности средств измерений обозначаются условными знакам (буквами, цифрами). Для средств измерений, пределы допускаемой основной погрешности которых выражают в форме приведенной погрешности или относительной погрешности, классы точности обозначаются числами, равными этим пределам в процентах.

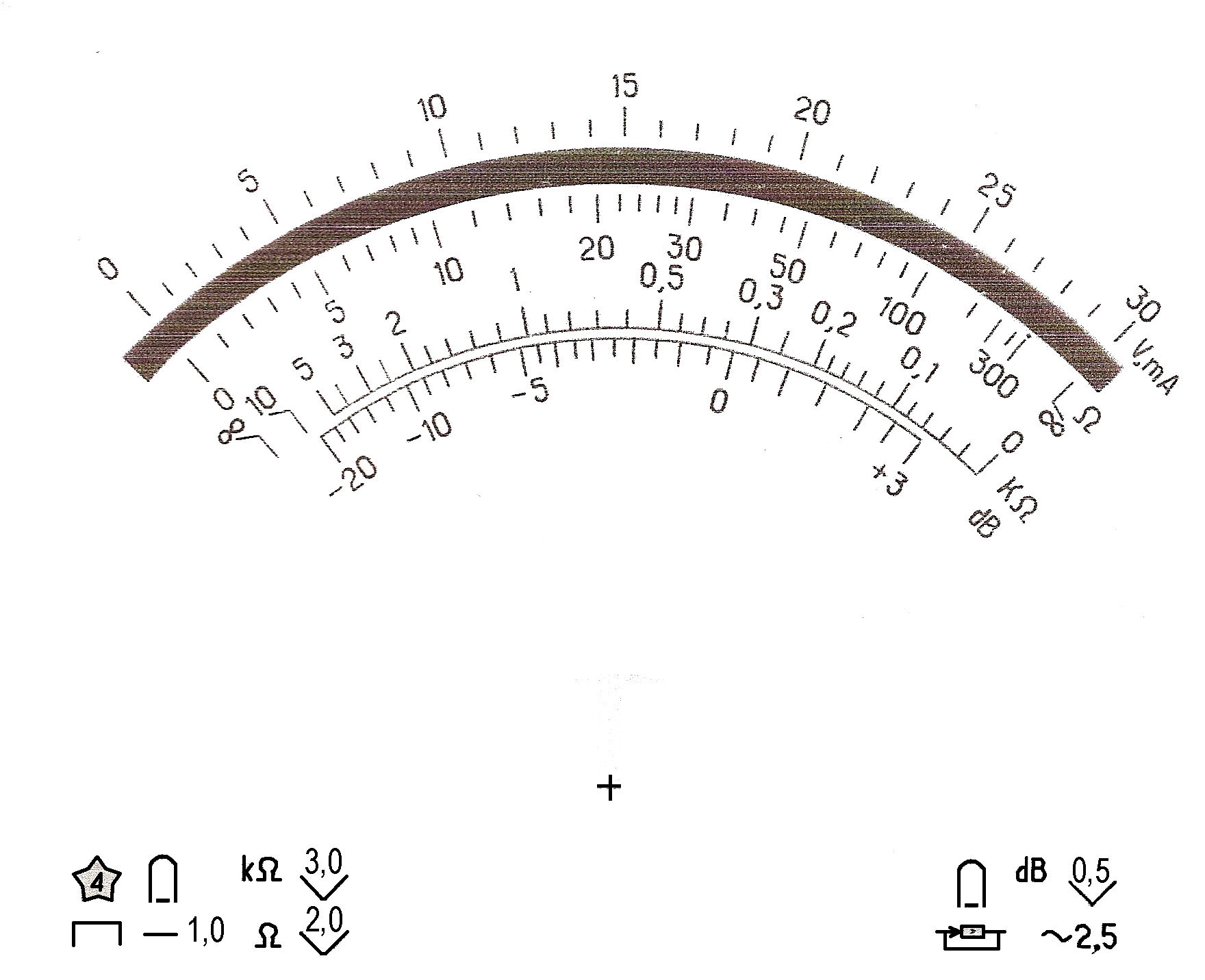

Шкала мультиметра
Чтобы отличить относительную погрешность от приведенной, обозначение класса точности в виде относительной погрешности обводят кружком, например Значение приведенной погрешности кружком не обводят, например 2,5.
Если погрешность нормирована в процентах от длины шкалы, то под обозначением класса ставится знак .
Если погрешность нормирована в соответствии формулой (59), то класс точности обозначается как c/d, например 0,02/0,01.
Пример 1. На шкале амперметра с пределами измерения 0…10 А нанесено обозначение класса точности 2,5. Это означает, что для данного прибора нормирована приведенная погрешность. Подставляя в формулу
результаты задания xн = 10А и значение p = 2,5 можем рассчитать абсолютную погрешность:
А.
В случае если бы обозначение класса точности было в виде
, то погрешность следовало бы вычислить в процентах от измеренного значения.
Так, при показаниях по шкале Iизм. = 2А, погрешность прибора не должна превышать
= А.
При показаниях по шкале Iизм=7А погрешность будет иной:
= А.
Обозначение классов точности средств измерений
(извлечения из ГОСТ 8.401-801)
Таблица
|
Формулы выражения основной погрешности
|
Пределы допускаемой основной погрешности
|
Примеры обозначения классов точности СИ в нормативной ТД
|
|
х=±а
|
-
|
М
|
|
х=±(a+bx)
|
-
|
C
|
|
|
|
1,5
0,5
|
|
|
|
|
|
|
|
0,05/0,02
|
Зная класс точности средства измерений можно из выражения или определить предельное значение допускаемой основной погрешности х. В этом случае можно утверждать, что действительное значение измеряемой физической величины находится в интервале
х = х*±х ,
где x* — показание средства измерений.
Примеры обозначения классов точности приведены в таблице.
Пример 2. Для прибора класса точности 0,05/0,02, с диапазоном измерения 0…15А определить абсолютную погрешность измерения при показании по шкале 7А. В данном примере класс точности задан как c/d в соответствии с формулой (59), которая может быть представлена в виде , где xk=15А; х=7А; с=0,05; d=0,02. Нормирующее значение xN=xk=15A,
Кроме рассмотренных, по шкале прибора определяются и другие характеристики в соответствии с таблицей приведённой ниже
В заключение раздела заметим, что обозначения класса точности могут иметь вид заглавных букв латинского алфавита, римских цифр и арабских цифр с добавлением условных знаков. Если класс точности обозначается латинскими буквами, то класс точности определяется пределами абсолютной погрешности. Если класс точности обозначается арабскими цифрами без условных знаков, то класс точности определяется пределами приведённой погрешности и в качестве нормирующего значения используется наибольший по модулю из пределов измерений. Если класс точности обозначается арабскими цифрами с галочкой, то класс точности определяется пределами приведённой погрешности, но в качестве нормирующего значения используется длина шкалы. Если класс точности обозначается римскими цифрами, то класс точности определяется пределами относительной погрешности.
Эталонные средства измерений

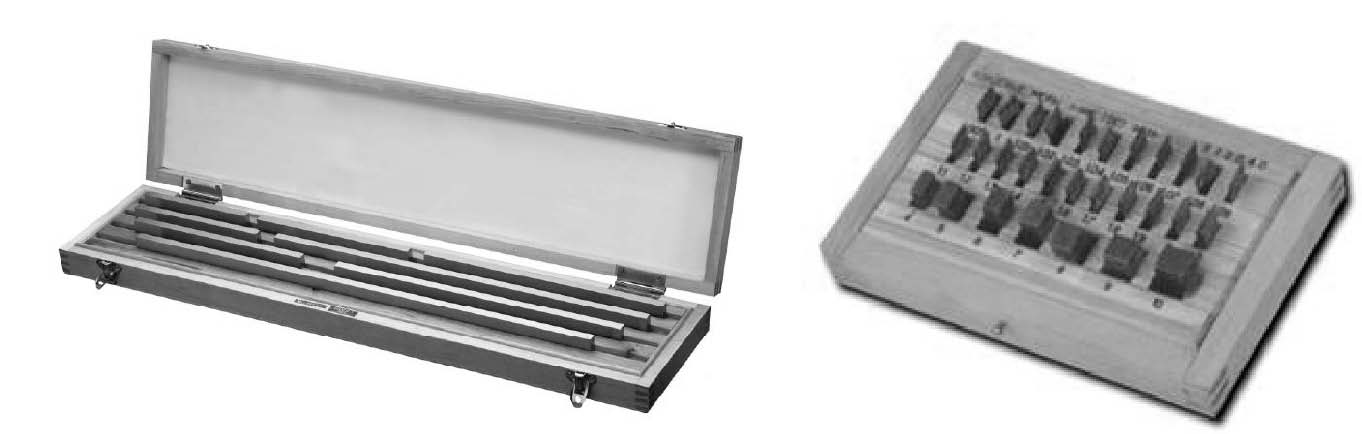

Концевые меры длины, стальные, наборы ГОСТ 9038-90
|
номер
|
число
|
градация
|
номинальные
|
число
|
класс
|
разряд
|
|
набора
|
мер в
|
мер, мм
|
значения длины
|
мер
|
точности
|
|
|
|
наборе
|
|
мер, мм
|
|
|
|
|
|
|
-
|
1,005
|
1
|
1,2
|
2,3
|
|
|
|
0,01
|
от 1 до 1,5 вкл.
|
51
|
|
|
|
|
1
|
83
|
0,1
|
от 1,6 до 2 вкл.
|
5
|
|
|
|
|
|
|
|
0,5
|
1
|
|
|
|
|
|
|
0,5
|
от 2,5 до 10 вкл.
|
16
|
|
|
|
|
|
|
10
|
от 10 до 100 вкл.
|
|
9
|
|
|
|
|
|
-
|
|
1,005
|
1
|
1,2
|
2,3
|
|
|
0,01
|
|
от 1 до 1,1 вкл.
|
11
|
|
|
|
2
|
38
|
|
0,1
|
от 1,2 до 2 вкл.
|
9
|
|
|
|
|
|
|
1
|
от 3 до 10 вкл.
|
8
|
|
|
|
|
|
|
10
|
от 20 до 100 вкл.
|
9
|
|
|
|
|
|
|
-
|
1,005
|
1
|
1,2
|
2,3
|
|
|
|
0,01
|
от 1 до 1,5 вкл.
|
51
|
|
|
|
|
3
|
112
|
0,1
|
от 1,6 до 2 вкл.
|
5
|
|
|
|
|
|
|
|
0,5
|
1
|
|
|
|
|
|
|
0,5
|
от 2,5 до 25 вкл.
|
|
46
|
|
|
|
|
|
10
|
|
от 30 до 100 вкл.
|
8
|
|
|
|
4
|
11
|
|
0,001
|
от 2 до 2,01 вкл.
|
11
|
1,2
|
3
|
5
|
11
|
|
0,001
|
от 1,99 до 2 вкл.
|
11
|
1,2
|
3
|
6
|
11
|
|
0,001
|
от 1 до 1,01 вкл.
|
11
|
1,2
|
3
|
7
|
11
|
|
0,001
|
от 0,99 до 1 вкл.
|
11
|
1,2
|
3
|
|
|
|
25
|
от 125 до 200
|
4
|
1,2
|
3
|
8
|
10
|
|
50
|
от 250 до 300
|
2
|
|
|
|
|
|
|
100
|
от 400 до 500
|
2
|
|
|
|
|
|
|
|
50
|
2
|
|
|
|
|
9
|
12
|
100
|
от 100 до 1000 вкл.
|
10
|
1,2
|
3
|
|
|
|
|
50
|
2
|
|
|
|
|
10
|
20
|
0,01
|
от 0,1 до 0,29
|
20
|
1,2
|
|
3
|
11
|
43
|
0,01
|
от 0,3 до 0,7 вкл.
|
41
|
1,2
|
|
2,3
|
|
|
0,1
|
от 0,8 до 0,9 вкл.
|
2
|
|
|
|
|
13
|
11
|
-
|
5
|
1
|
|
1,2
|
|
|
|
10
|
от 10 до 100 вкл.
|
10
|
|
|
|
|
14
|
38
|
0,5
|
от 10,5 до 25 вкл.
|
|
30
|
1,2
|
|
|
|
10
|
от 30 до 100 вкл.
|
|
8
|
|
|
|
|
|
-
|
|
1,005
|
1
|
|
|
15
|
29
|
0,01
|
от 1 до 1,1 вкл.
11
1,2
0,1
от 1,2 до 2 вкл.
9
1
от 3 до 10 вкл.
8
Эталонные средства измерений
|
номер набора
|
число мер в наборе
|
Градация мер, мм
|
|
Номинальные значения длины мер, мм
|
число мер
|
класс точности
|
разряд
|
16
|
19
|
0,001
|
|
от 0,991 до 1,009 вкл.
|
19
|
1,2
|
|
17
|
19
|
0,001
|
|
от 1,991 до 2,009 вкл.
|
19
|
1,2
|
|
20
|
23
|
-
|
|
0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1; 1,16; 1,3; 1,44; 1,6; 1.7; 1,9; 2; 3,5
|
23
|
1,2
|
2,3
|
37
|
8
|
-
|
1- 2шт; 10-2шт; 50 2шт; 100-2шт
8
1
Средства для измерения углов

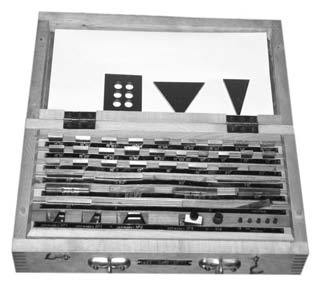

Меры угловые призматические, наборы ГОСТ 2875-75
|
№ набора
|
Кол-во мер. В наборе
|
Градация мер
|
|
Номинальное значение рабочих углов, мм
|
Число мер
|
|
|
|
10
|
|
От 100 до 190
|
70
|
|
|
|
10 '
|
|
От 150 10 ' до 15050 '
|
5
|
|
|
|
1 '
|
|
От 150 01 ' до 15009 '
|
9
|
|
|
|
|
|
800 -810- 1000-990
|
6
|
|
|
|
|
|
820 -830- 980-970
|
|
|
1
|
93
|
|
|
840 -850- 960-950
|
|
|
|
|
|
|
860 -870- 940-930
|
|
|
|
|
|
|
880 -890- 920-910
|
|
|
|
|
|
|
900 -900- 900-900
|
|
|
|
|
|
|
890 10 ' - 89020 ' -90050 ' -90040 '
|
3
|
|
|
|
|
|
890 30 ' - 89040 ' -90030 ' -90020 '
|
|
|
|
|
|
|
890 50 ' - 89059 ' -90010 ' -90001 '
|
|
|
|
|
10
|
|
от 100 до 200
|
11
|
|
|
|
100
|
|
от 300 до 700
|
5
|
|
|
|
10
|
|
45
|
1
|
|
2
|
33
|
|
|
от 15010 до 15050
|
5
|
|
|
|
1
|
|
от 15001 до 15009
|
9
|
|
|
|
|
|
800-810-1000-990
|
2
|
|
|
|
|
|
900-900-900-900
|
|
|
3
|
8
|
|
|
100 ,150 ,200 , 300, 450,550,600
|
7
|
|
|
|
|
|
900 -900 -900 -900
|
1
|
|
4
|
8
|
15
|
|
150 10 ' ,30020 ' , 45000 ' ,45030 ' , 50000 ' ,60040 ' , 75050'
|
7
|
|
|
|
|
900 -900 -900 -900
1
Измерительные головки и индикаторы

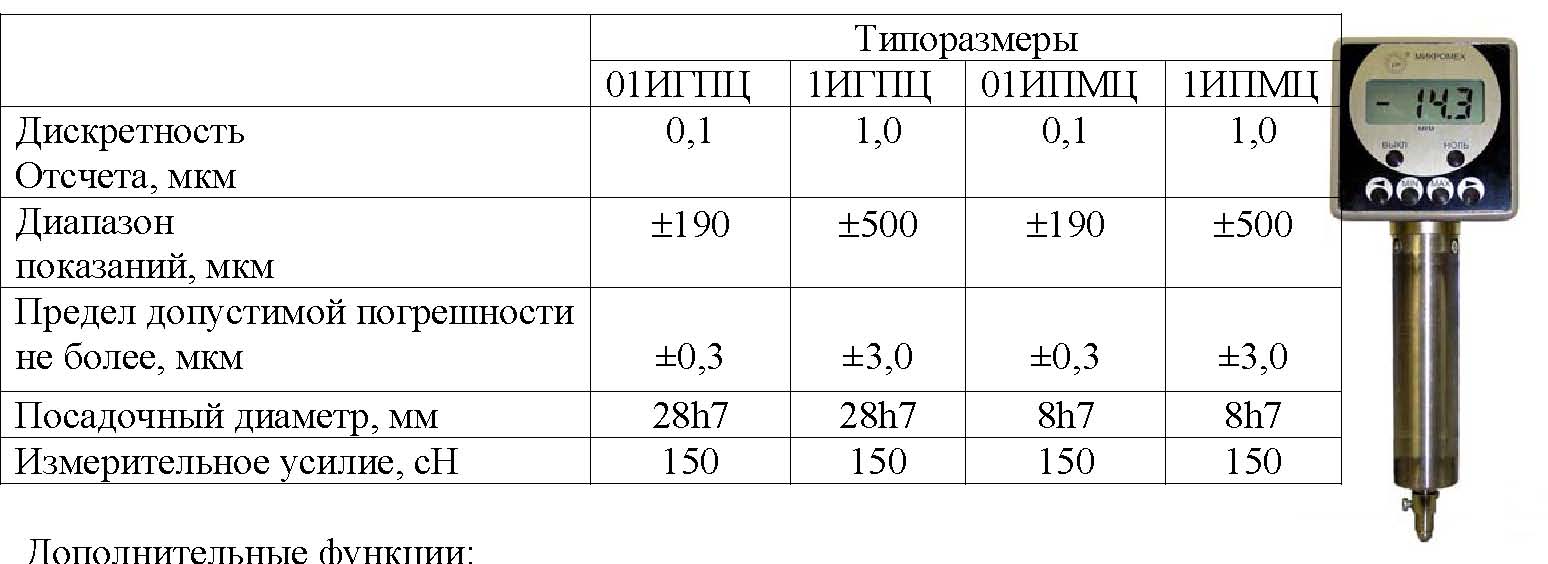

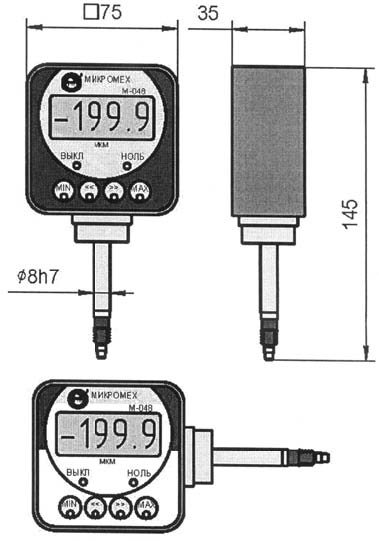

Головки измерительные электронные типа ИГПЦ и ИПМЦ
(Гос. реестр № 36000-07)
Измерительные электронные головки с цифровым отсчетом предназначены для относительных и абсолютных измерений линейных размеров и контроля в лабораторных и цеховых условиях, позволяют заменить микрокаторы, оптикаторы и микаторы.
-обнуление показаний в любой точке диапазона,
-установка границ поля допуска,
-отсчетное устройство головок может быть повернуто на±900 или±1800 путем перекладки его в корпусе согласно заказу.
Электропитание автономное от литиевого элемента ф. Saft (3,6 В; 2250 мАч). Продолжительность работы без замены элемента до 1 года.
Измерительные головки и индикаторы
Индикатор многооборотный ГОСТ 9696-75
|
тип
|
Цена дел., мм
|
Диапазон измерений, мм
|
|
присоед. диаметр, мм
|
Предел допускаемой погрешности на 1 мм шкалы, мм
|
1МИГ
|
0,001
|
0-1
|
|
8
|
±0,0025
|
2МИГ
|
0,002
|
0-2
|
±0,0040

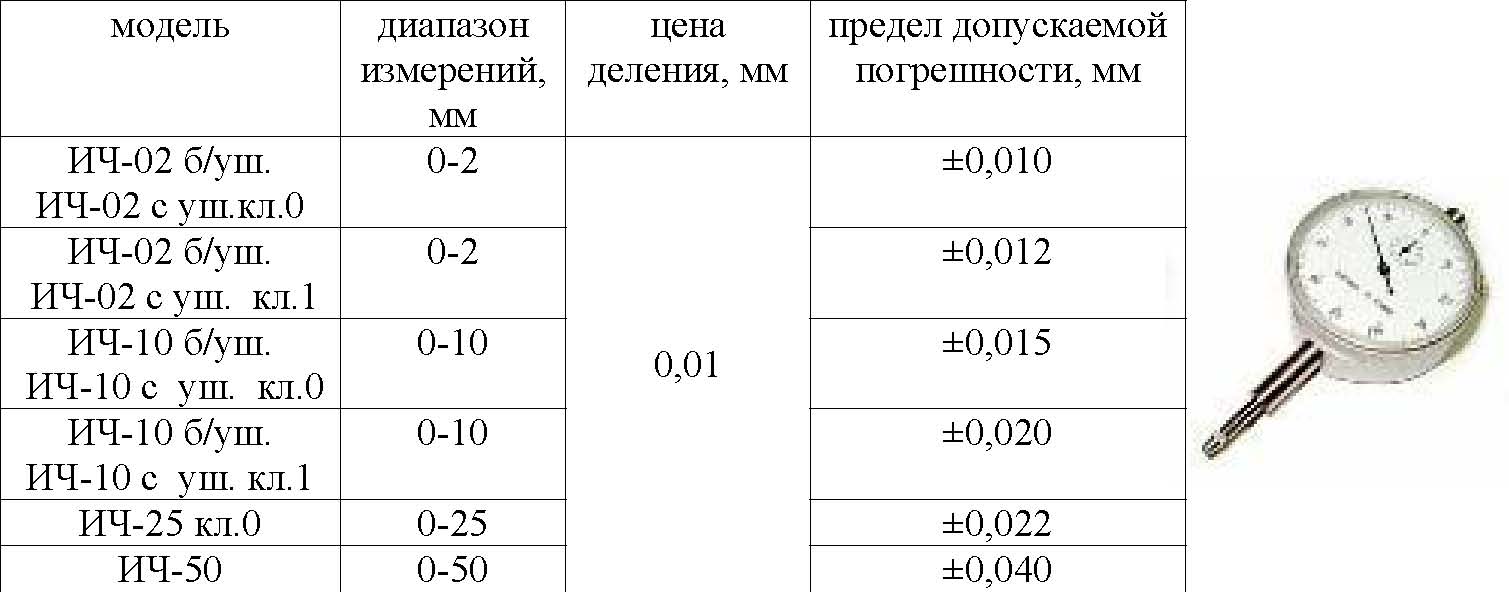

Индикатор часового типа ГОСТ 577-68

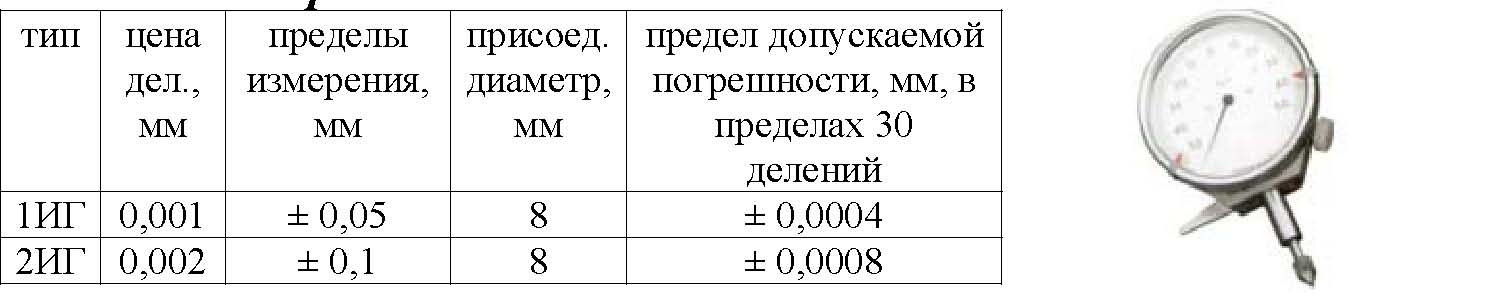

Головка измерительная ГОСТ 18883-73

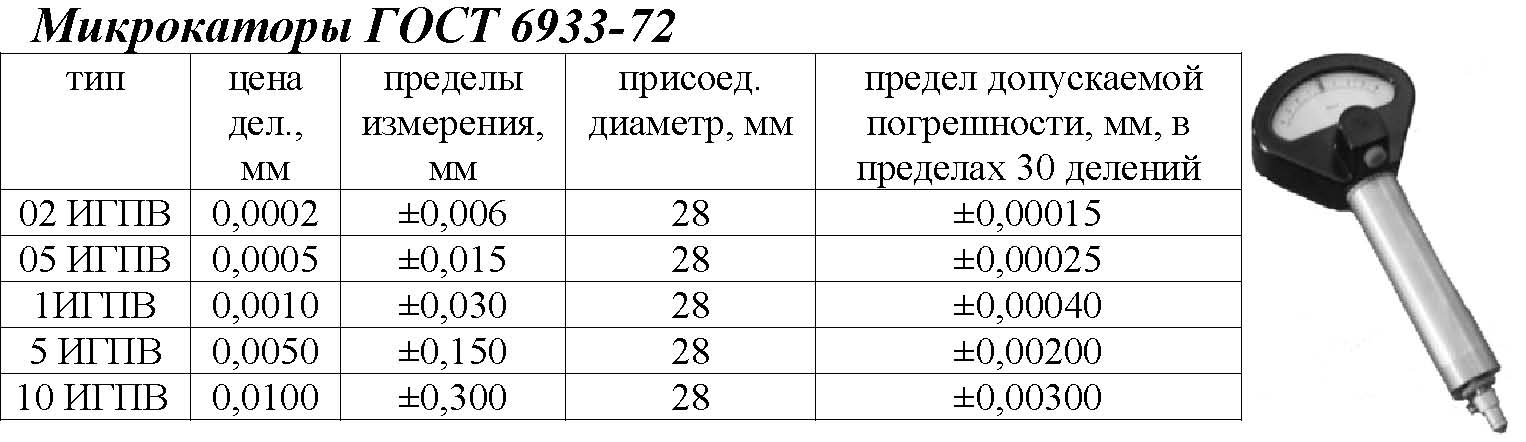

Измерительные головки и индикаторы
Измерительные наконечники
Наконечники из лейкосапфира предназначены для головок оптиметров, микрокаторов, оптикаторов, рычажно-зубчатых головок и индикаторов. НГС-15 – сферический наконечник, НГП-3 – плоский наконечник, НГЛ-0,3х2 –ленточный наконечник, НР-М2,5-резьбовой наконечник

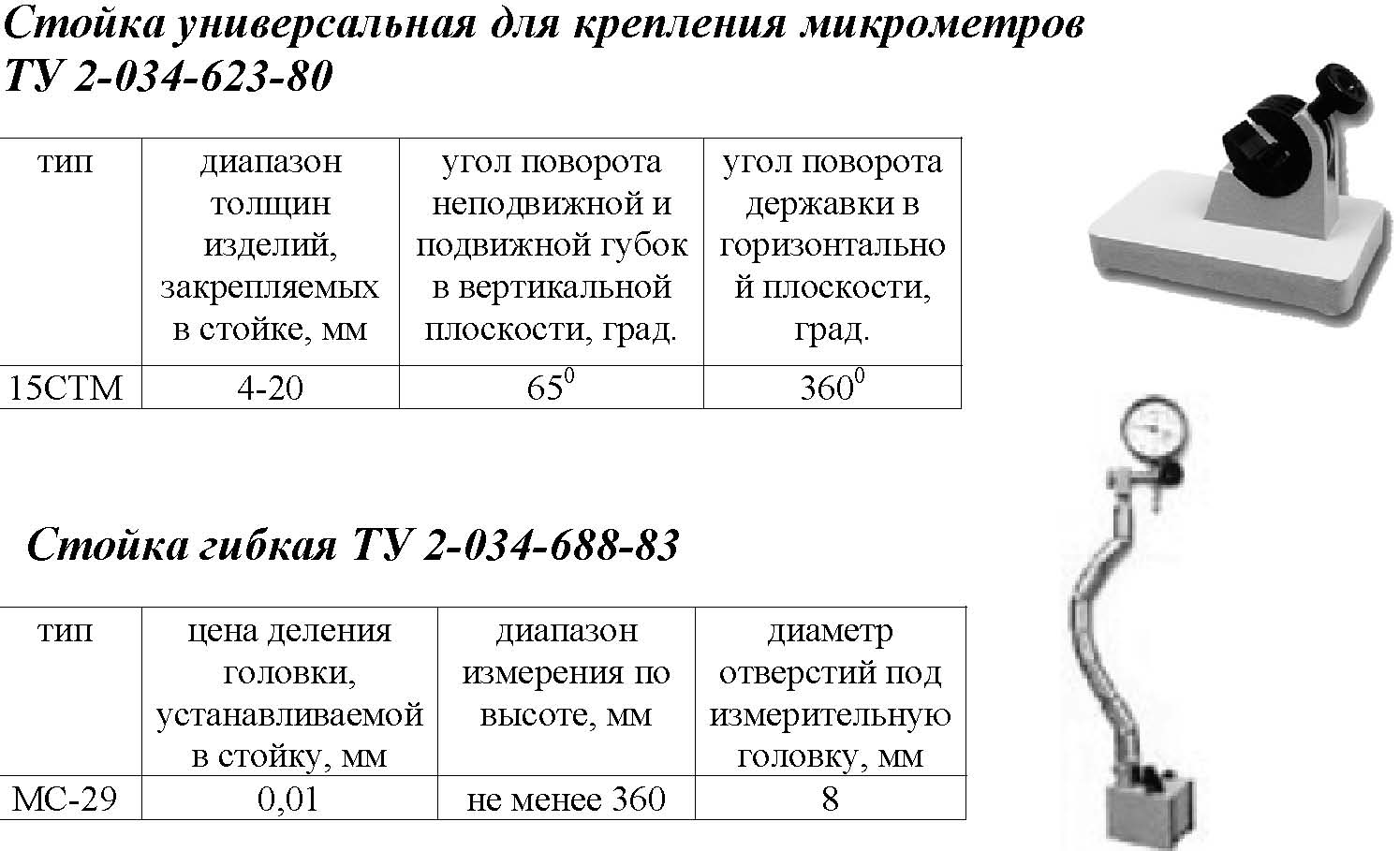

Принадлежности к индикаторам
Принадлежности для закрепления в них индикаторов и установки в различных положениях для удобства измерений. ПРИ-1П (полный): в комплект входят индикаторы ИЧ-10 и ИРБ, штатив с микро подачей, рычаги, прямой и угловой. ПРИ-1М (малый): в комплект входят индикатор ИРБ, штатив с микроподачей.
Стойки и штативы

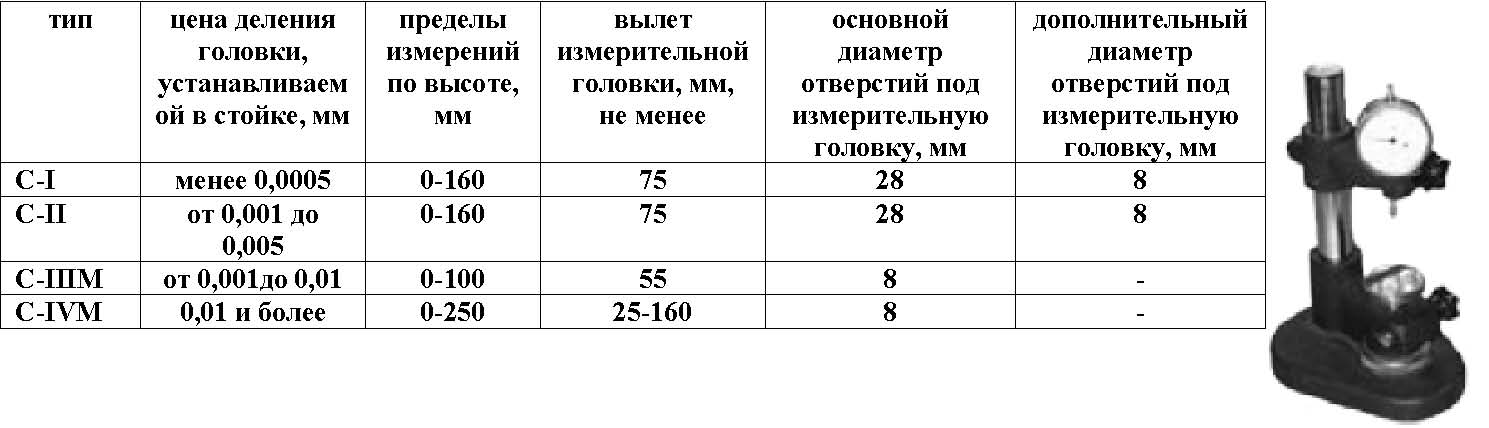

Стойки для измерительных головок ГОСТ 10197-70
Штативы для измерительных головок ГОСТ 10197-70
|
Параметр
|
Ш-IIH
|
Ш-IIВ
|
|
Ш-III
|
|
Высота колонки, мм
|
250
|
630
|
|
200
|
|
Вылет измерительной головки, мм
|
200
|
500
|
|
160
|
|
Диаметр колонки, мм
|
40
|
50
|
|
12
|
|
Диаметр стержня, мм
|
20
|
36
|
10
|
параметр
|
ШМ-IIH
|
ШМ-IIВ
|
|
ШМ-III
|
|
Высота колонки, мм
|
250
|
630
|
|
200
|
|
Вылет измерительной головки, мм
|
200
|
500
|
|
160
|
|
Диаметр колонки, мм
|
40
|
50
|
|
12
|
|
Диаметр стержня, мм
|
20
|
36
|
10
СТОЙКИ И ШТАТИВЫ
|
тип
|
диапазон
|
угол поворота
|
|
угол поворота
|
|
толщин
|
неподвижной и
|
|
державки в
|
|
изделий, закрепляемых в стойке, мм
|
Подвижной губок в вертикальной плоскости, град.
|
|
Горизонтальной плоскости, град.
|
|
|
|
|
|
15СТМ
|
4-20
|
650
|
3600
|
тип
|
цена деления
|
диапазон
|
|
диаметр
|
|
головки, устанавливаемой в стойку, мм
|
Измерения по высоте, мм
|
|
Отверстий под измерительную головку, мм
|
МС-29
|
0,01
|
Не менее 360
|
8

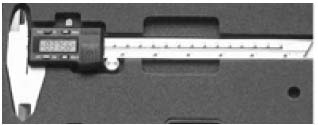

Штангенинструмент. Штангенциркуль электронный цифровой
|
модель
|
диапазон, мм
|
дискретность отсчета, мм
|
|
|
ШЦЦ-150
|
0-150
|
0,01
|
|
|
ШЦЦ-200
|
0-200
|
|
|
|
ШЦЦ-300
|
0-300
|
|
|
|
ШЦЦ-500
|
0-400
|
|

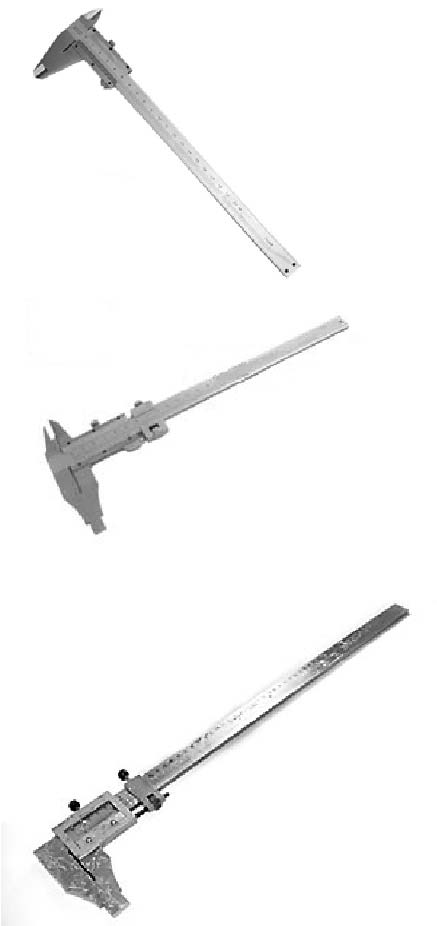

Штангенциркуль с нониусом ГОСТ 166-89
|
модель
|
Пределы измерений, мм
|
Величина отсчета по нониусу, мм
|
|
Предел допускаемой погрешности, мм
|
|
ШЦ-I-125
|
0-125
|
0,1
|
|
±0,1
|
|
ШЦ-I-125
|
0-125
|
0,05
|
|
±0,05
|
|
ШЦ-I-150
|
0-150
|
0,1
|
|
±0,1
|
|
ШЦ-I-150
|
0-150
|
0,05
|
|
±0,05
|
|
ШЦ-II-250
|
0-250
|
0,05
|
|
±0,05
|
|
ШЦ-III-400
|
0-400
|
0,1
|
|
±0,1
|
|
ШЦ-III-500
|
0-500
|
0,1
|
|
±0,1
|
|
ШЦ-III-630
|
250-630
|
0,1
|
|
±0,1
|
|
ШЦ-III-800
|
250-800
|
0,1
|
|
±0,2
|
|
ШЦ-III-1000
|
320-1000
|
0,1
|
|
±0,2
|
|
ШЦ-III-1600
|
500-1600
|
0,1
|
|
±0,2
|
|
ШЦ-III-2000
|
800-2000
|
0,1
|
|
±0,2
|
|
ШЦ-III-3000
|
1600-3000
|
0,1
|
|
±0,3
|
|
ШЦ-III-4000
|
2000-4000
|
0,1
|
±0,4
Штангенинструмент
Штангенрейсмас ГОCТ 164-90
|
модель
|
Пределы измерений, мм
|
Значение отсчета по нониусу, мм
|
|
Предел допускаемой погрешности, мм
|
|
ШР-250
|
0-250
|
|
|
±0,05
|
|
ШР-400
|
40-400
|
0,05
|
|
±0,05
|
|
ШР-630
|
60-630
|
|
|
±0,05
|
|
ШР-1000
|
100-1000
|
0,1
|
|
±0,1
|
|
ШР-1600
|
600-1600
|
|
|
±0,1
|
|
ШР-2500
|
1500-2500
|
0,1
|
±0,1

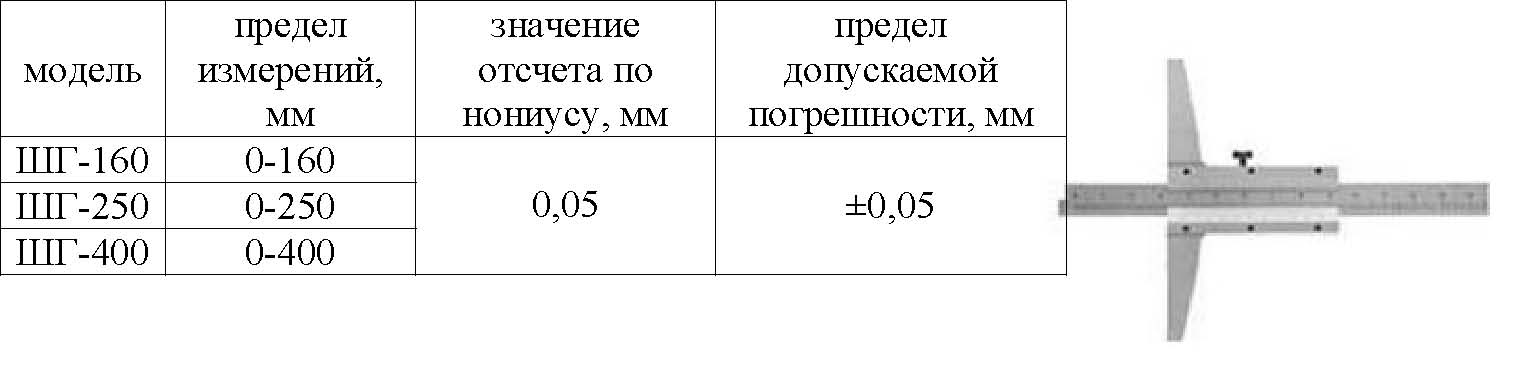

Штангенглубиномер ГОСТ 162-90
Микрометры

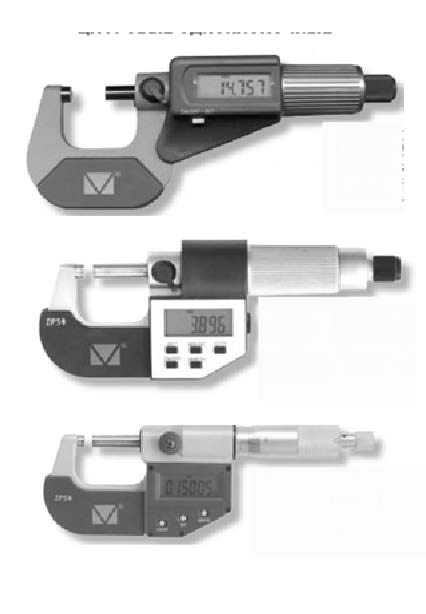

Микрометр электронный цифровой
|
модель
|
Пределы измерения, мм
|
Погрешность измерения, мм
|
|
Дискретность отсчета, мм
|
|
МКЦ-25
|
0-25
|
0,003
|
|
0,001
|
|
МКЦ-50
|
25-50
|
|
|
|
|
|
МКЦ-75
|
50-75
|
|
|
|
|
|
МКЦ-100
|
|
75-100
|
|
|
|
|
|
МКЦ-125
|
100-125
|
|
|
|
|
МКЦ-150
|
125-150
|
|
|
|
|
|
МКЦ-175
|
150-175
|
|
|
МКЦ-200
Микрометры
Микрометр рычажный ГОСТ 4381-87
|
модель
|
диапазон, мм
|
|
ценадел., отсч. устр., мм
|
Погрешность отсчетного устр-ва, мм
|
|
МР-25
|
0-25
|
|
0,001
|
±0,001
|
|
МР-50
|
25-50
|
|
|
|
|
|
МР-75
|
50-75
0,002
±0,002

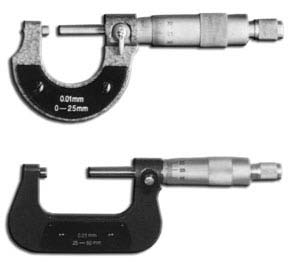

Микрометр гладкий ГОСТ 6507-90
|
модель
|
|
диапазон, мм
|
Цена дел. мм
|
Предел допускаемой погрешности, мм
|
|
МК-25 кл.1
|
|
0-25
|
|
0,0020
|
|
МК-25 кл.2
|
|
0-25
|
|
0,004
|
|
МК-50 кл.1
|
|
25-50
|
|
0,0025
|
|
МК-50 кл.2
|
|
25-50
|
|
0,004
|
|
МК-75 кл.1
|
|
50-75
|
|
0,0025
|
|
МК-75 кл.2
|
|
50-75
|
|
0,004
|
|
МК-100 кл.1
|
|
75-100
|
|
0,0025
|
|
МК-100 кл.2
|
|
75-100
|
|
0,0040
|
|
МК-125 кл.1
|
|
100-125
|
|
0,0030
|
|
МК-125 кл.2
|
|
100-125
|
0,01
|
0,0050
|
|
МК-150 кл.1
|
|
125-150
|
|
0,0030
|
|
МК-150 кл.2
|
|
125-150
|
|
0,0050
|
|
МК-175 кл.1
|
|
150-175
|
|
0,0030
|
|
МК-175 кл.2
|
|
150-175
|
|
0,0050
|
|
МК-200 кл.1
|
|
175-200
|
|
0,0030
|
|
МК-200 кл.2
|
|
175-200
|
|
0,0050
|
|
МК-225 кл.1
|
|
200-225
|
|
0,0040
|
|
МК-225 кл.2
|
|
200-225
|
|
0,0060
|
|
МК-250 кл.1
|
|
225-250
|
|
0,0040
|
|
МК-250 кл.2
|
|
225-250
|
|
0,0060
|
|
МК-275 кл.1
|
|
250-275
|
|
0,0040
|
|
МК-275 кл.2
|
|
250-275
|
|
0,0060
|
|
МК-300 кл.1
|
|
275-300
|
|
0,0040
|
|
МК-300 кл.2
|
|
275-300
|
|
0,0060
|
|
МК-400 кл.1
|
|
300-400
|
|
0,0050
|
|
МК-500 кл.1
|
|
400-500
|
|
0,0050
|
|
МК-600 кл.1
|
500-600
0,0060
|
модель
|
|
диапазон, мм
|
ценадел., отсч. устр., мм
|
Погрешность отсчетного устр-ва, мм
|
|
МРИ-125
|
|
100-125
|
|
0,004
|
|
МРИ-150
|
|
125-150
|
|
0,004
|
|
МРИ-200
|
|
175-200
|
|
0,004
|
|
МРИ-250
|
|
200-250
|
0,002
|
0,005
|
|
МРИ-300
|
|
250-300
|
|
0,005
|
|
МРИ-400
|
|
300-400
|
|
0,006
|
|
МРИ-500
|
|
400-500
|
|
0,007
|
|
МРИ-600
|
|
500-600
|
|
0,010
|
|
МРИ-700
|
|
600-700
|
|
0,012
|
|
МРИ-800
|
|
700-800
|
0,01
|
0,014
|
|
МРИ-900
|
|
800-900
|
|
0,016
|
|
МРИ-1000
|
900-1000
0,016
Микрометр листовой ГОСТ 6507-90
|
модель
|
|
диапазон, мм
|
ценадел., мм
|
Предел допускаемой погрешности, мм
|
Вылет скобы, мм, не менее
|
|
МЛ-5
|
|
0-5
|
|
|
20
|
|
МЛ-10
|
|
5-10
|
0,01
|
±0,004
|
40
|
|
МЛ-25
|
10-25
80
Микрометры
Микрометр для измерения мягких материалов
|
модель
|
|
диапазон, мм
|
Цена дел., мм
|
предел допускаемой
|
|
|
|
|
|
погрешности, мм
|
|
МВП-25
|
0-25
0,01
±0,005

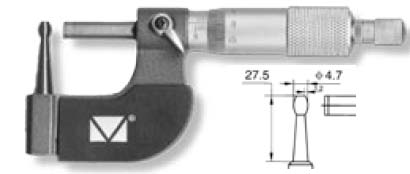

Микрометр трубный ГОСТ 6507-90
|
модель
|
|
диапазон,
|
Цена дел.,
|
предел
|
|
|
|
мм
|
мм
|
допускаемой
|
|
|
|
|
|
погрешности, мм
|
|
МТ-25 кл.1
|
|
0-25
|
0,01
|
0,002
|
|
МТ-25 кл.2
|
0-25
0,004
Приборы для зубчатых колес

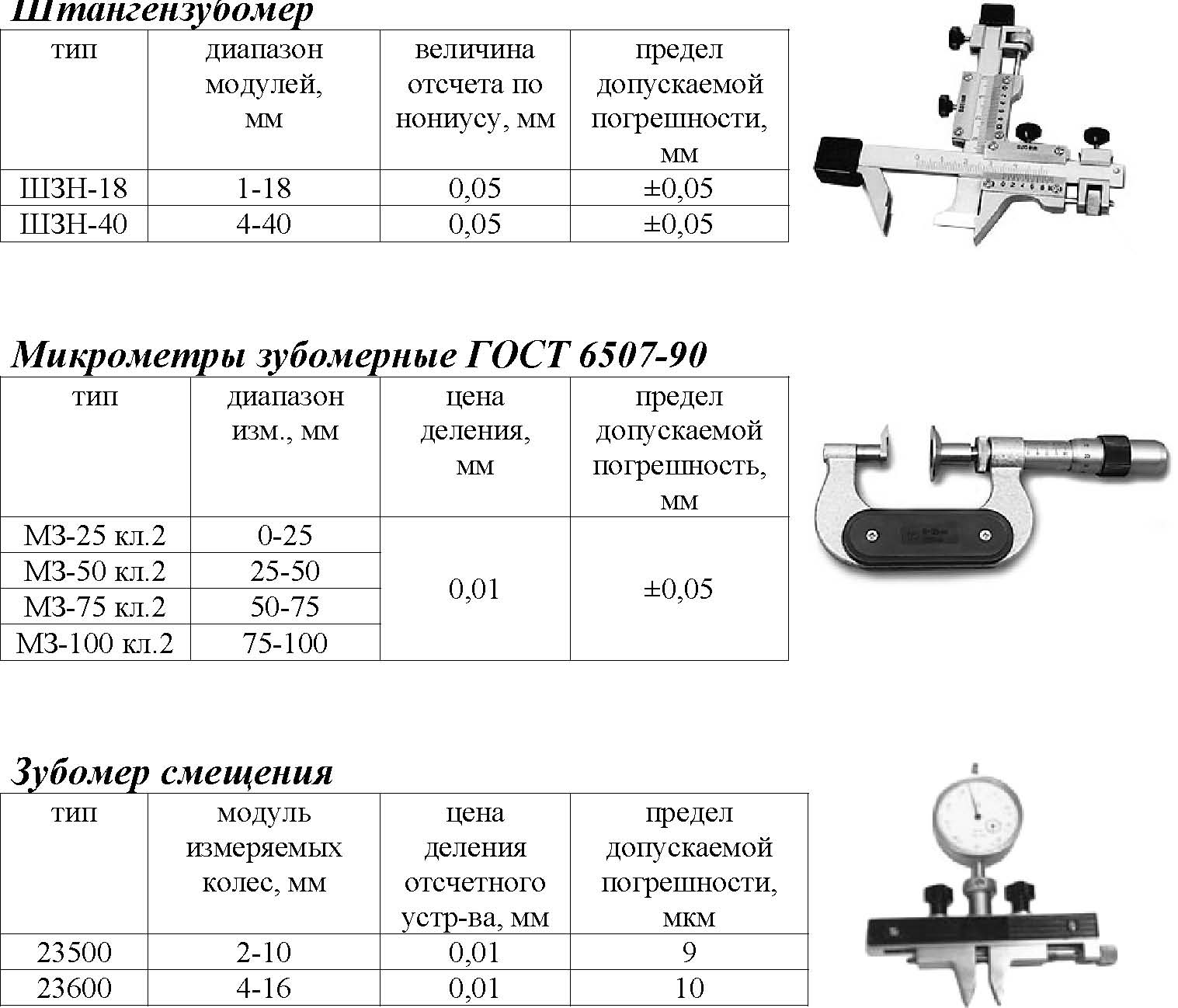

Штангензубомер
|
тип
|
|
диапазон
|
величина
|
предел
|
|
|
модулей, мм
|
Отсчета по нониусу, мм
|
Допускаемой погрешности, мм
|
ШЗН-18
|
|
1-18
|
0,05
|
±0,05
|
ШЗН-40
|
4-40
0,05
±0,05
Микрометры зубомерные ГОСТ 6507-90
|
тип
|
|
Диапазон изм., мм
|
Цена деления, мм
|
Предел допускаемой погрешности, мм
|
МЗ-25 кл.2
|
|
0-25
|
0,01
|
±0,05
|
МЗ-50 кл.2
|
|
25-50
|
|
|
|
|
МЗ-75 кл.2
|
50-75
|
|
|
МЗ-100 кл.2
75-100
Глубиномеры

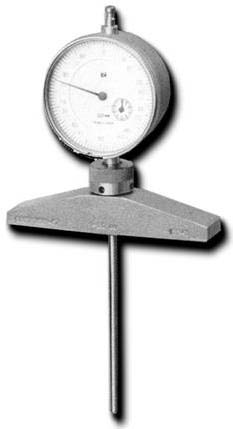

Глубиномер индикаторный ГОСТ 7661-67
|
модель
|
диапазон, мм
|
Цена деления, мм
|
|
Наибольшая разность погрешностей индикатора, мм
|
|
ГИ-100М
|
0-100
|
0,01
|
0,015
Глубиномер микрометрический ГОСТ 7470-92
|
модель
|
диапазон, мм
|
ц.д., мм
|
|
погрешность, мм
|
|
ГМ-100 кл.1
|
0-100
|
0,01
|
|
±0,003
|
|
ГМ-100 кл.2
|
0-100
|
|
±0,004
Толщиномеры

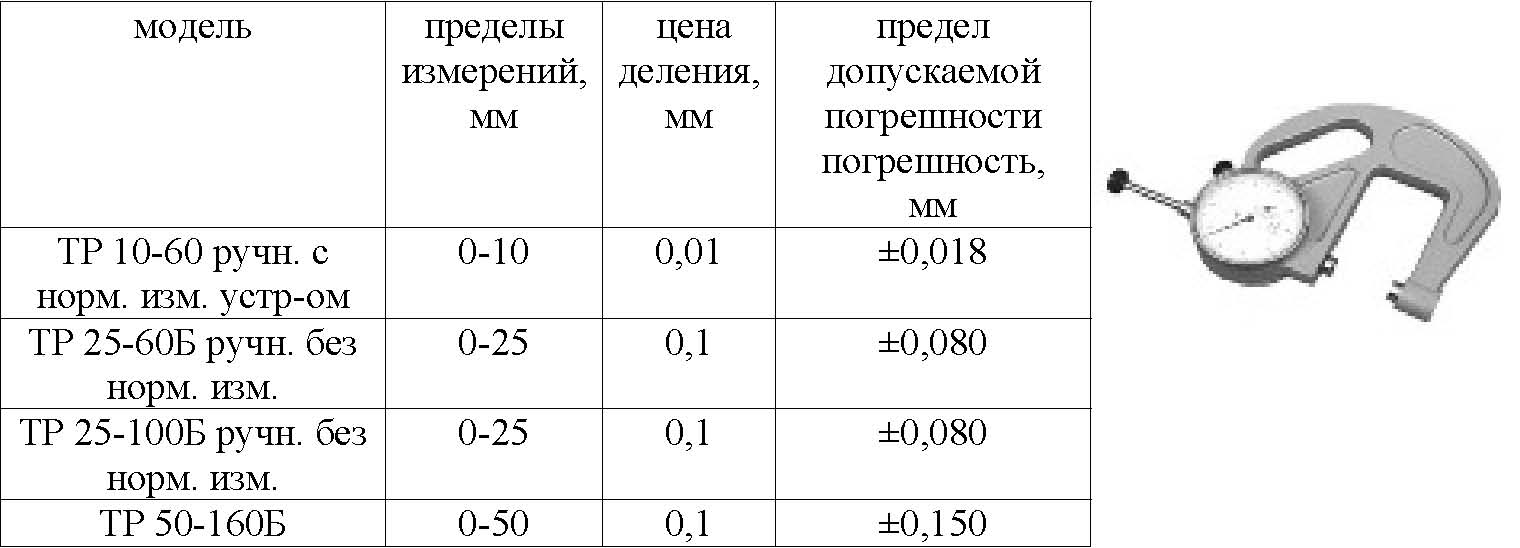

Толщиномер индикаторный, ручной ГОСТ 11358-89

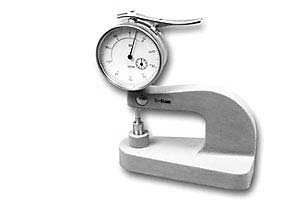

Толщиномер настольный ГОСТ 11358-89
|
модель
|
диапазон,
|
цена
|
|
предел
|
|
|
мм
|
деления,
|
|
допускаемой
|
|
|
|
мм
|
|
погрешности, мм
|
|
ТН 10-60
|
0-10
|
0,01
|
±0,018
Стенкомер индикаторный ГОСТ 11358-89
|
модель
|
Диапазон измерения, мм
|
Цена деления отсчетного устройства, мм
|
|
Глубина измерения, мм
|
Основная погрешность, мм
|
|
С-2
|
0-2
|
0,01
|
|
25
|
±0,015
|
|
С-10А
|
0-10
|
0,01
|
|
40
|
±0,020
|
|
С-10Б
|
0-10
|
0,1
|
|
60
|
±0,1
|
|
С-25
|
0-25
|
0,1
|
|
100
|
±0,1
|
|
С-50
|
25-50
|
0,1
|
160
±0,1
Скобы
Скобы рычажные
|
модель
|
Диапазон измерения, мм
|
Цена деления шкалы, мм
|
|
Допускаемая погрешность, мм
|
|
СР-25
|
0-25
|
0,001
|
|
±0,001
|
|
СР-50
|
25-50
|
|
|
|
|
|
СР-75
|
50-75
|
|
|
|
|
|
СР-100
|
75-100
Скобы индикаторные
|
модель
|
Диапазон измерения, мм
|
Основная погрешность на любом участке 3 мм, мм
|
|
|
СИ 50
|
0-50
|
±0,008
|
|
|
СИ 100
|
50-100
|
|
|
|
СИ 200
|
100-200
|
±0,010
|
|
|
СИ 300
|
200-300
|
±0,012
|
|
|
СИ 400
|
300-400
|
|
|
|
СИ 500
|
400-500
|
±0,015
|
|
|
СИ 600
|
500-600
|
|
|
|
СИ 700
|
600-700
|
±0,020
|
|
|
СИ 850
|
700-850
|
|
|
|
СИ 1000
|
850-1000
|
|
|
Нутромеры

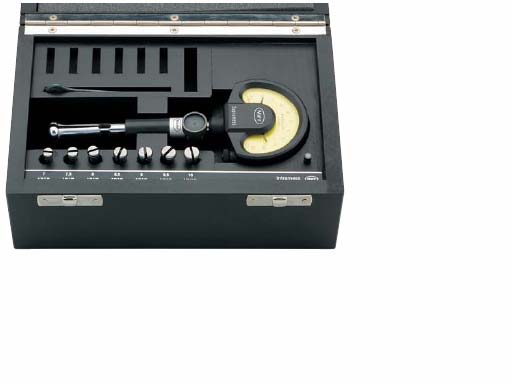

Нутромер цанговый самоцентрирующийся 844 К (Mahr)
|
Диапазон измерений, мм
|
Число изм. щупов
|
|
|
0,47-0,97
|
6
|
|
|
0,95-1,55
|
5
|
|
|
1,5-4,2
|
10
|
|
|
3,7-7,3
|
7
|
|
|
6,7-10,3
|
7
|
|
|
9,4-18,6
|
9
|
|
Нутромер индикаторный ГОСТ 10-88
|
Диапазон измерений, мм
|
Цена деления, мм
|
Наибольшая глубина измерений, мм
|
Предел допускаемой погрешности науч-ке 0,1 мм, мкм
|
|
10-18
|
|
100
|
±3,5
|
|
18-50
|
|
150
|
|
|
50-100
|
0,002
|
200
|
|
|
100-160
|
|
300
|
|
|
160-260
|
|
300
|
|

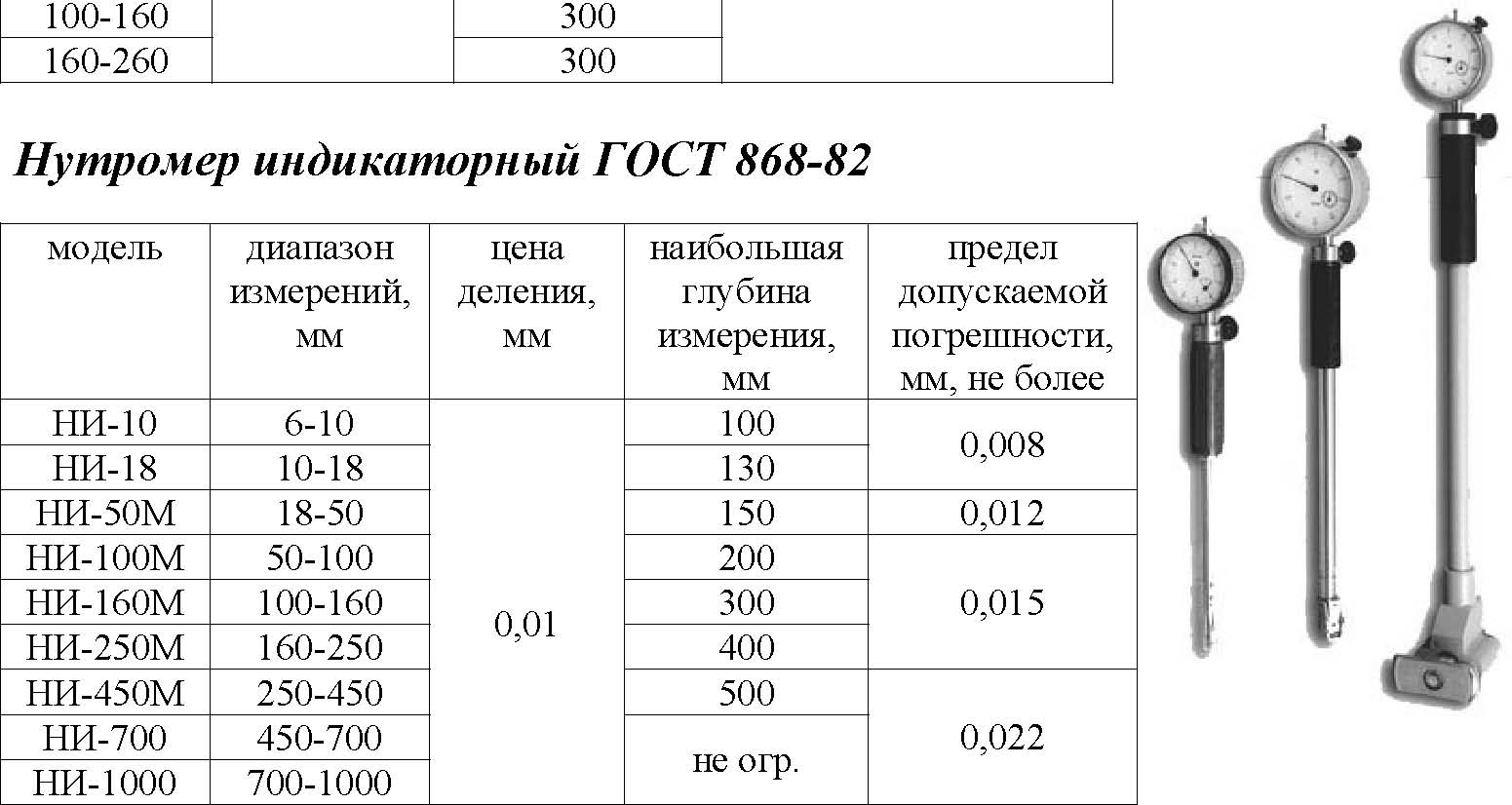

Нутромеры
Нутромер микрометрический
|
модель
|
Диапазон измерений, мм
|
Цена деления, мм
|
погрешность, мм
|
|
|
НМ-50-75
|
50-75
|
|
±0,004
|
|
|
НМ-75-175
|
75-175
|
|
±0,006
|
|
|
НМ-75-600
|
75-600
|
|
от ±0,004 до ±0,015
|
|
|
НМ-150-1250
|
150-1250
|
0,01
|
от ±0,006 до ±0,020
|
|
|
НМ-600-2500
|
600-2500
|
|
от ±0,015 до ±0,04
|
|
|
НМ-1250-4000
|
1250-4000
|
|
от ±0,025до ±0,06
|
|
|
НМ-2500-6000
|
2500-6000
|
|
от ±0,05до ±0,09
|
|
Комплект установочных колец для нутромеров
Приборы для проверки на биение в центрах
|
модель
|
Расстояние между центрами, мм
|
Высота центров, мм
|
Габаритные размеры, мм
|
|
|
ПБ-250
|
250
|
80
|
500х290х330
|
|
|
ПБ-500
|
500
|
160
|
925х375х504
|
|
|
ПБ-1600
|
1600
|
250
|
223х545х825
|
|
2,5.
2,5.
1,0
Основные понятия, связанные со средствами измерений
