Поиск по деформируемому многограннику

       Впервые метод деформируемого многогранника был предложен Нелдером и Мидом. Они предложили метод поиска, оказавшийся весьма эффективным и легко осуществляемым на ЭВМ. Чтобы можно было оценить стратегию Нелдера и Мида, кратко опишем симплексный поиск Спендли, Хекста и Химсворта, разработанный в связи со статистическим планированием эксперимента. Вспомним, что регулярные многогранники в En являются симплексами. Например, как видно из рисунка 1, для случая двух переменных регулярный симплекс представляет собой равносторонний треугольник (три точки); в случае трёх переменных регулярный симплекс представляет собой тетраэдр (четыре точки) и т.д.

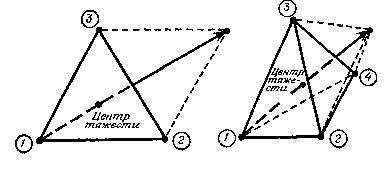

Рисунок 1.Регулярные симплексы для случая двух (а) и трёх (б) независимых переменных.

РГ обозначает наибольшее значение f(x). Стрелка указывает направлениенаискорейшего улучшения.

       При поиске минимума целевой функции f(x) пробные векторы x могут быть выбраны в точках En, находящихся в вершинах симплекса, как было первоначально предложено Спендли, Хекстом и Химсвортом. Из аналитической геометрии известно, что координаты вершин регулярного симплекса определяются следующей матрицей D, в которой столбцы представляют собой вершины, пронумерованные от 1 до (n+1), а строчки тАУ координаты, i принимает значения от 1 до n:

тАУ матрица n X (n+1),

где

,

,

       t тАУ расстояние между двумя вершинами. Например, для n=2 и t=1 треугольник, приведённый на рисунке 1, имеет следующие координаты:

Вершина

x1,i

x2,i

1

0

0

2

0.965

0.259

3

0.259

0.965

       Целевая функция может быть вычислена в каждой из вершин симплекса; из вершины, где целевая функция максимальна (точка A на рисунке 1), проводится проектирующая прямая через центр тяжести симплекса. Затем точка A исключается и строится новый симплекс, называемый отражённым, из оставшихся прежних точек и одной новой точки B, расположенной на проектирующей прямой на надлежащем расстоянии от центра тяжести. Продолжение этой процедуры, в которой каждый раз вычёркивается вершина, где целевая функция максимальна, а также использование правил уменьшения размера симплекса и предотвращения циклического движения в окрестности экстремума позволяют осуществить поиск, не использующий производные и в котором величина шага на любом этапе k фиксирована, а направление поиска можно изменять. На рисунке 2 приведены последовательные симплексы, построенные в двумерном пространстве с ВлхорошейВ» целевой функцией.

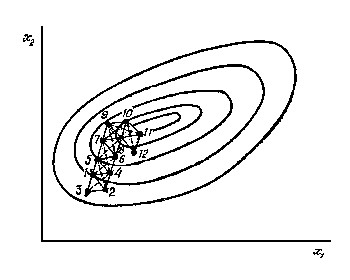

Рисунок 2.Последовательность регулярных симплексов, полученных при минимизации f(x).----- проекция

       Определённые практические трудности, встречающиеся при использовании регулярных симплексов, а именно отсутствие ускорения поиска и трудности при проведении поиска на искривлённых ВловрагахВ» и ВлхребтахВ», привели к необходимости некоторых улучшений методов. Далее будет изложен метод Нелдера и Мида, в котором симплекс может изменять свою форму и таким образом уже не будет оставаться симплексом. Именно поэтому здесь использовано более подходящее название Влдеформируемый многогранникВ».

       В методе Нелдера и Мида минимизируется функция n независимых переменных с использованием n+1 вершин деформируемого многогранника в En. Каждая вершина может быть идентифицирована вектором x. Вершина (точка) в En, в которой значение f(x) максимально, проектируется через центр тяжести (центроид) оставшихся вершин. Улучшенные (более низкие) значения целевой функции находятся последовательной заменой точки с максимальным значением f(x) на более Влхорошие точкиВ», пока не будет найден минимум f(x).

       Более подробно этот алгоритм может быть описан следующим образом.

       Пусть , является i-й вершиной (точкой) в En на k-м этапе поиска, k=0, 1, тАж, и пусть значение целевой функции в x(k)i равно f(x(k)i). Кроме того, отметим те векторы x многогранника, которые дают максимальное и минимальное значения f(x).

       Определим

Поскольку многогранник в En состоит из (n+1) вершин x1, тАж,xn+1, пусть xn+2 будет центром тяжести всех вершин, исключая xh.

       Тогда координаты этого центра определяются формулой

                       (1)

где индекс j обозначает координатное направление.

       Начальный многогранник обычно выбирается в виде регулярного симплекса (но это не обязательно) с точкой 1 в качестве начала координат; можно начало координат поместить в центр тяжести. Процедура отыскания вершины в En, в которой f(x) имеет лучшее значение, состоит из следующих операций:

  1. Отражение тАУ проектирование x(k)h через центр тяжести в соответствии с соотношением                                                        (2)где α>0 является коэффициентом отражения; тАУ центр тяжести, вычисляемый по формуле (1); тАУ вершина, в которой функция f(x) принимает наибольшее из n+1 значений на k-м этапе.
  1. Растяжение. Эта операция заключается в следующем: если , то вектор растягивается в соответствии с соотношением                                                        (3)где γ>1 представляет собой коэффициент растяжения. Если , то заменяется на и процедура продолжается снова с операции 1 при k=k+1. В противном случае заменяется на и также осуществляется переход к операции 1 при k=k+1.
  1. Сжатие. Если для всех i≠h, то вектор сжимается в соответствии с формулой                                                        (4)где 0<β<1 представляет собой коэффициент сжатия. Затем заменяем на и возвращаемся к операции 1 для продолжения поиска на (k+1)-м шаге.
  1. Редукция. Если , все векторы уменьшаются в 2 раза с отсчётом от в соответствии с формулой                                (5)Затем возвращаемся к операции 1 для продолжения поиска на (k+1)-м шаге.

       Критерий окончания поиска, использованный Нелдером и Мидом, состоял в проверке условия

                               (6)

где ε тАУ произвольное малое число, а тАУ значение целевой функции в центре тяжести .

       На схеме 1 приведена блок-схема поиска методом деформируемого многогранника, а на рисунке 3 показана последовательность поиска для функции Розенброка, начиная их x(0)=[-1,2 1,0]T. Деформируемый многогранник в противоположность жёсткому симплексу адаптируется к топографии целевой функции, вытягиваясь вдоль длинных наклонных плоскостей, изменяя направление в изогнутых впадинах и сжимаясь в окрестности минимума.

Пуск

Вычислить начальные значения

xi(0), i = 1, 2, тАж, n+1, и f(x(0))

начального симплекса

Вычислить xh и xl и c

Отражение: вычислить

xn+3 = xn+2 + α(xn+2 - xn)

Вычислить

f(xn+3)

Выполняется ли

неравенство

f(xn+3) < f(xh) ?

Растяжение: вычислить

xn+4 = xn+2 + γ(xn+3 - xn+2)

Вычислить f(xn+4)

Выполняется ли

неравенство

f(xn+4) < f(xl) ?

Заменить

xh на xn+4

Выполняется ли

неравенство f(xn+3) < f(xi)

для всех i ≠ h ?

Заменить

xh на xn+3

Схема 1.

Информационная блок-схема поиска методом деформируемого многогранника.

Выполняется ли

неравенство

f(xn+3) < f(xh) ?

Заменить

xh на xn+3

Сжатие: вычислить

xn+5 = xn+2 + β(xh - xn+2)

Вычислить f(xn+5)

Выполняется ли

неравенство

f(xn+5) > f(xh) ?

Заменить

xh на xn+5

Редукция: заменить

все xi на xl + 1/2(xi - xl)

Останов

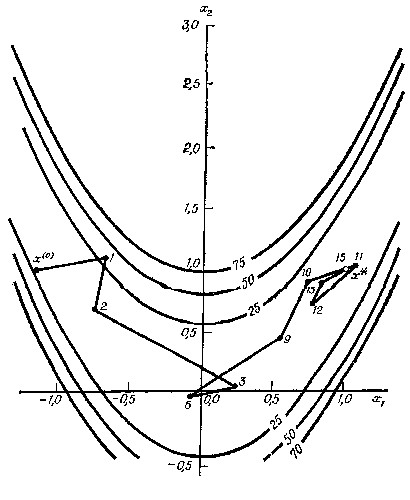

Рисунок 3.Поиск минимума функции Розенброка методом деформируемого многогранника, начиная с точки x(0)=[-1,2 1,0]T (числа указывают номер шага).

       Коэффициент отражения α используется для проектирования вершины с наибольшим значением f(x) через центр тяжести деформируемого многогранника. Коэффициент γ вводится для растяжения вектора поиска в случае, если отражение даёт вершину со значением f(x), меньшим, чем наименьшее значение f(x), полученное до отражения. Коэффициент сжатия β используется для уменьшения вектора поиска, если операция отражения не привела к вершине со значением f(x), меньшим, чем второе по величине (после наибольшего) значение f(x), полученное до отражения. Таким образом, с помощью операций растяжений или сжатия размеры и форма деформируемого многогранника масштабируются так, чтобы они удовлетворяли топологии решаемой задачи.

       Естественно возникает вопрос, какие значения параметров α, β и γ должны быть выбраны. После того как деформируемый многогранник подходящим образом промасштабирован, его размеры должны поддерживаться неизменными, пока изменения в топологии задачи не потребуют применения многогранника другой формы. Это возможно реализовать только при α=1. Кроме того, Нелдер и Мид показали, что при решении задачи с α=1 требуется меньшее количество вычислений функции, чем при α<1. С другой стороны, α не должно быть много больше единицы, поскольку

  1. деформируемый многогранник легче адаптируется к топологии задачи при меньших значениях α, особенно когда необходимо изменять направление поиска, столкнувшись с изогнутой впадиной, и
  2. в области локального минимума размеры многогранника должны уменьшаться и большое α в этих условиях замедлит сходимость.

Таким образом, значение α=1 выбирается как компромисс.

       Чтобы выяснить, какое влияние на процедуру поиска имеет выбор β и γ, Нелдер и Мид (а также Павиани) провели решение нескольких тестовых задач, используя большое число различных комбинаций значений β и γ. В качестве удовлетворительных значений этих параметров при оптимизации без ограничений Нелдер и Мид рекомендовали α=1, β=0,5 и γ=2. Размеры и ориентация исходного многогранника в некоторой степени влияли на время решения, а значения α, β и γ оказывали значительно большее влияние. Павиани отмечает, что нельзя чётко решить вопрос относительно выбора β и γ и что влияние выбора β на эффективность поиска несколько более заметно, чем влияние γ. Павиани рекомендует следующие диапазоны значений для этих параметров:

0,4 ≤ β ≤ 0,6,

2,8 ≤ γ ≤ 3,0.

При 0<β<0,4 существует вероятность того, что из-за уплощения многогранника будет иметь место преждевременное окончание процесса. При β>0,6 может потребоваться избыточное число шагов и больше машинного времени для достижения окончательного решения.

Пример

Поиск методом деформируемого многогранника.

       Для иллюстрации метода Нелдера и Мида рассмотрим задачу минимизации функции f(x)=4(x1тАУ5)2+(x2тАУ6)2, имеющей минимум в точке x*=[5 6]T. Поскольку f(x) зависит от двух переменных, в начале поиска используется многоугольник с тремя вершинами. В этом примере в качестве начального многогранника взят треугольник с вершинами x1(0)=[8 9]T, x2(0)=[10 11]T и x3(0)=[8 11]T, хотя можно было бы использовать любую другую конфигурацию из трёх точек.

       На нулевом этапе поиска, k=0, вычисляя значения функции, получаем f(8,9)=45, f(10,11)=125 и f(8,11)=65. Затем отражаем x2(0)=[10 11]T через центр тяжести точек x1(0) и x3(0) [по формуле (1)], который обозначим через x4(0):

,

с тем, чтобы получить x5(0).

,

,

f(6,9)=13.

Поскольку f(6,9)=13<f(8,9)=45, переходим к операции растяжения:

,

,

f(4,8)=8.

Поскольку f(4,8)=8<f(8,9)=45, заменяем x2(0) на x6(0) и полагаем x6(0)=x2(1) на следующем этапе поиска.

       Наконец, поскольку

,

начинаем этап поиска k=1. На рисунке 4 приведена траектория поиска на начальных этапах, а в таблице 2 приведены координаты вершин и значения f(x) для четырёх дополнительных этапов. На рисунке 5 изображена полная траектория поиска до его окончания. Для уменьшения f(x) до значения потребовалось 32 этапа.

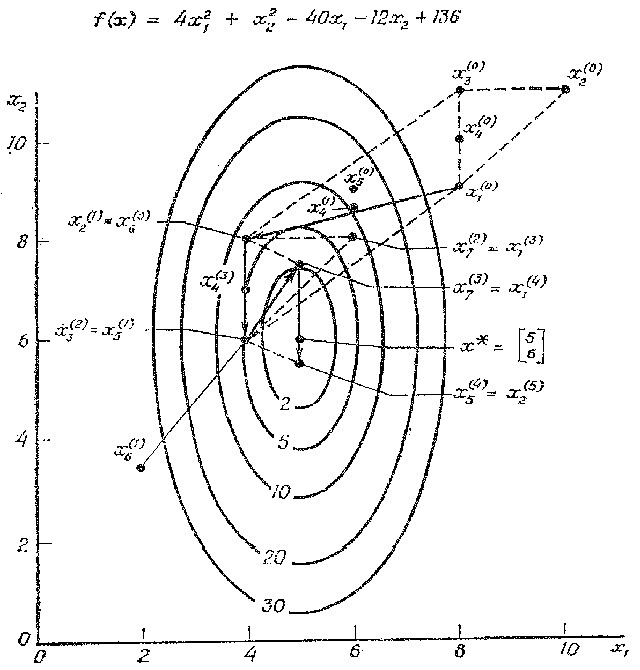

Рисунок 4.Метод Нелдера и Мида при отсутствии ограничений.

Рисунок 5.Траектория поиска с помощью алгоритма Нелдера и Мида.
