Windows NT - OC нового поколения

Реферат на тему :

Windows NT - OC нового поколения !

-1-

       На данный момент мировая компьютерная индустрия развивается очень стремительно .Производительность систем возрастает ,а следователь-

но возрастают возможности обработки больших объёмов данных .

       Операционные системы класса MS-DOSа уже не справляются с таким

потоком данных и не могут целиком использовать ресурсы современных ком-

пьютеров .Поэтому в последнее время происходит переход на более мощные

и наиболее совершенные операционные системы класса UNIX , примером ко-

торых и является Windows NT ,выпущенная корпорацией Microsoft .

       Прежде чем  начать  говорить о  Windows  NT я  хотел  бы предложить

статью из  еженедельника  ComputerWeek Moscow от 1-7 февраля 1996 ,кото-

рая выражает  мнение   производителей  компьютерных  систем по вопросу о

перспективности Windows NT :

        Производители компьютеров возлагают

       большие надежды на NT .



       Производители готовы  обрушить  на рынок  лавину  рабочих станций и серверов с предварительно  установленными Windows NT и Gibraltar , новым

серверным ПО для Internet . Microsoft не публикует данные об инсталирован-

ной базе NT ,однако утверждает ,что более 40 компаний собираются исполь-

зовать NT Workstation в качестве  ОС более  чем на 10.000 ПК .К тому же ,по

данным нескольких консалтинговых  фирм , в месяц продаётся более 30.000

копий ОС NT Server .Эти цифры  заставляют  задуматься  о том   ,как  бы  не

опоздать .



       "Спору нет ,NT - это удача    Microsoft "  , - считает Мариса Хейнс ,на-

чалник отдела маркетинга продуктов  MIPS - NT компании NEC Technologies .

Вот почему Compaq , Dell ,Gateway 2000 ,NEC ,NetFrame и другие производи-

тели компьютеров представляют новые NT - системы .

       11 декабря NEC перешла в наступление одновременно на рынке сер-

веров и настольных компьютеров , выпустив  RISC  server 2250 и RISC station

2250 .Стоимость систем -  от 5500 до 23500  US$  , их  конфигурация  может

включать в себя два микропроцессора  Mips R4400 с  тактовой частотой  250

Мгц .RISC station компании NEC имеет встроенные средства обработки трёх-

мерных графических приложений ,написанных на OpenGL,и предназначаются

для применения в области САПР  и мультимедиа -  приложений . RISC  server ,

определяемый как коммуникационный сервер общего назначения ,поддержи-

вают пакет Microsoft BackOffice .

       В промышленных кругах говорят ,что NEC готовит ещё ряд серверов

с установленным ПО Gibraltar ,которые она собирается выпустить на рынок в

начале этого года . "Скоро мы подробнее узнаем об этих планах ", - уверена

Хейнс .

       Компания NetFrame последовала примеру NEC и забросила NetWare .

Она только что приступила к выпуску Cluster Server 8500 - четырёхканального

многопроцессорного сервера с высокой отказоустойчивостью .Его минималь-

ная цена - 31900 US$ .

-2-

       "Ходит  много разговоров об  отказоустойчивых  NT - серверах ,но се-

годня только мы поставляем такие системы " , - заявил Кевин  Кин , начальник

отдела маркетинга продукции компании NetFrame .

       По крайней мере один реселлер NetFrame - корпорация Lantec - с  эн-

тузиазмом ожидает новые серверы ." У  нас много  контрактов на  NT , - гово-

рит Джерри Бил ,ведущий инженер сервисной службы Lantec , - NetFrame по-

может нам частично удовлетворить эти заказы ".

       Тем временем Compaq ,Dell и  Getway  готовят NT -  серверы на  базе

микропроцессоров Pentium Pro компании Intel .Ожидается ,что  NT станет  ве-

дущей ОС для Pentium Pro ,поскольку Windows 95 содержит 16- ти  разрядный

код и работает на Pentium Pro не так быстро ,как полностью 32-ух разрядная NT .В 1996 году объём продаж NT будет нарастать ,скорее всего ,как снежный

ком . "

       Далее я постараюсь  наиболее  кратко  рассказать  о  внутреннем  уст-

ройстве Windows NT и о взаимодействие её внутренних модулей .

       Когда пользователь впервые  видит  операционную  систему  Microsoft

Windows NT ,ему в глаза бросается отчётливое внешнее сходство с  полюбив-

шимся интерфейсом системы Windows 3.x .Однако это видимое  сходство  яв-

ляется лишь незначительной частью Windows NT .

       Windows NT является 32-ух разрядной  операционной системой с  при-

оритетной  многозадачностью . В  качестве фундаментальных  компонентов  в

состав операционной системы входят  средства обеспечения  безопасности и

развитый сетевой сервис .Windows NT также обеспечивает совместимость  со

многими другими операционными и файловыми системами , а также с сетями.

Windows  NT  способна  функционировать  как  на компьютерах  , оснащенных

CISC - процессорами со  сложной  системой  команд ( complex  instruction  set

computing ), так и на компьютерах с RISC - процессорами , имеющими  сокра-

щённый набор инструкций ( reduced instruction set computing ) . Операционная

система Windows NT также поддерживает высокопроизводительные системы с

мультипроцессорной конфигурацией .

       Знакомым в Windows NT является только внешний облик .За графичес-

ким пользовательским интерфейсом скрываются мощные  возможности . При-

водя обзорные сведения по составляющим Windows NT компонентам я поста-

раюсь более детально рассмотреть некоторые из них .

Задачи ,поставленные при создании Windows NT

       Система Windows NT не является дальнейшим развитием ранее сущес-

твовавших продуктов . Её архитектура создавалась с нуля с  учётом  предъяв-

ляемых к современной операционной системе требований .  Особенности  но-

вой системы ,разработанной на основе этих требований ,перечислены ниже .

  1. Стремясь обеспечить совместимость (compatible) новой операционной сис-

      темы ,разработчики Windows NT сохранили привычный интерфеис Windows

       и реализовали поддержку существующих файловых систем (таких ,как FAT )

       и различных приложений (написанных для MS - Dos ,OS/2 1.x ,Windows 3.x и

       POSIX ).Разработчики также включили в состав Windows NT средства  рабо-

-3-

       ты с различными сетевыми средствами .

  1. Достигнута переносимость (portability) системы ,которая может  теперь  ра-

       ботать как на CISC , так и на RISC  -  процессорах .К CISC  относятся  Intel -

       совместимые процессоры 80386 и выше ;RISC  представлены  системами с

       процессорами MIPS R4000 , Digital Alpha AXP и Pentium серии P54 и выше .

  1. Масштабируемость (scalability)  означает , что Windows NT  не  привязана  к

       однопроцессорной архитектуре компьютеров ,а способна полностью  испо-

       льзовать  возможности , предоставляемые  симметричными  мультипроцес-

       сорными системами .В настоящее время Windows NT  может  функциониро-

       вать на компьютерах с числом процессоров от 1 до 32 . Кроме того , в  слу-

       чае усложнения стоящих перед пользователями задач и расширения предъ-

       являемых к компьютерной среде требований ,Windows  NT позволяет  легко

       добавлять более мощные и производительные серверы и  рабочии  станции

       к корпоративной сети .Дополнительные преимущества даёт  использование

       единой среды разработки и для серверов ,и для рабочих станций .

  1. Windows NT имеет однородную систему безопасности (security) ,удовлетво-

       ряющую спецификациям правительства США и соответствующую стандарту

       безопастности В2 .В корпоративной среде критическим приложениям обес-

       печивается полностью изолированное окружение .

  1. Распределённая  обработка ( distributed  processing ) означает ,что Windows

    NT имеет встроенные в систему сетевые возможности . Windows  NT  также

       позволяет обеспечить связь с различными типами хост - компьютеров  бла-

       годаря поддержке разнообразных транспортных протоколов и  использова-

       нию средств "клиент-сервер" высокого уровня ,включая именованные кана-

       лы ,вызовы удалённых процедур (RPC - remote procedure call )  и  Windows -

       сокеты .

  1. Надёжность и отказоустойчивость (reliability and robustness)  обеспечивают-

       архитектурными особенностями ,которые защищают  прикладные  програм-

       мы от повреждения друг другом и операционной системой .Windows NT ис-

       пользует отказоустойчивую структурированную обработку особых ситуаций

       на всех архитектурных уровнях ,которая включает  восстанавливаемую фай-

       ловую систему NTFS и обеспечивает защиту с помощью встроенной систе-

       мы безопасности и усовершенствованных методов управления памятью .

  1. Возможности локализации  ( allocation) представляют средства для работы во многих странах мира на национальных языках ,что достигается примене-

       нием стандарта ISO Unicod ( разработан  международной  организацией  по

       стандартизации ).

  1. Благодаря  модульному  построению  системы  обеспечивается  расширяе-

       мость (insibility) Windows NT ,что ,как будет показано  в  следующем  разде-

       ле ,позволяет гибко осуществлять добавление новых модулей на различные

       уровни операционной системы .

Архитектурные модули Windiws NT

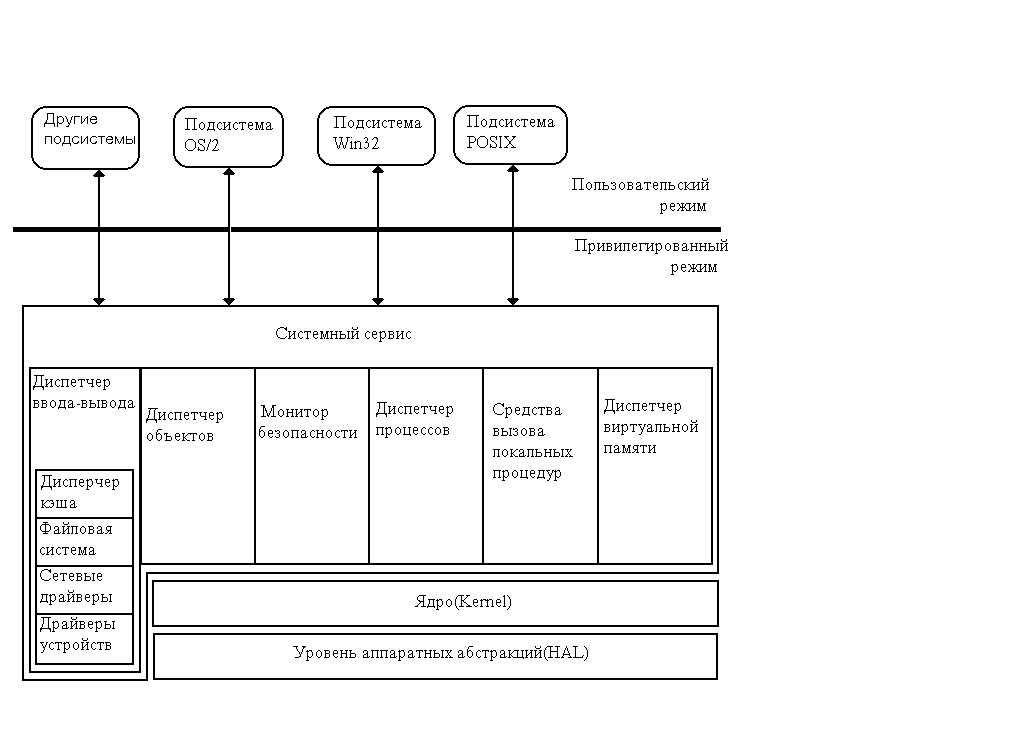

               Как показано на следующем рисунке ,Windows NT представляет  из се-

модульную (более совершенную ,чем монолитная )операционную систему ,ко-

торая состоит из отдельных взаимосвязанных относительно простых модулей.

Основными модулями Windows NT являются (перечислены в порядке следова-

ния от нижнего уровня архитектуры к  верхнему ) :  уровень  аппаратных  абст-

ракций HAL (Hardware Abstraction Layer ) ,ядро (Kernel ) , исполняющая  систе-

-4-

ма (Executive) ,защищенные подсистемы (protected subsystems) и подсистемы

среды (environment subsystems ).

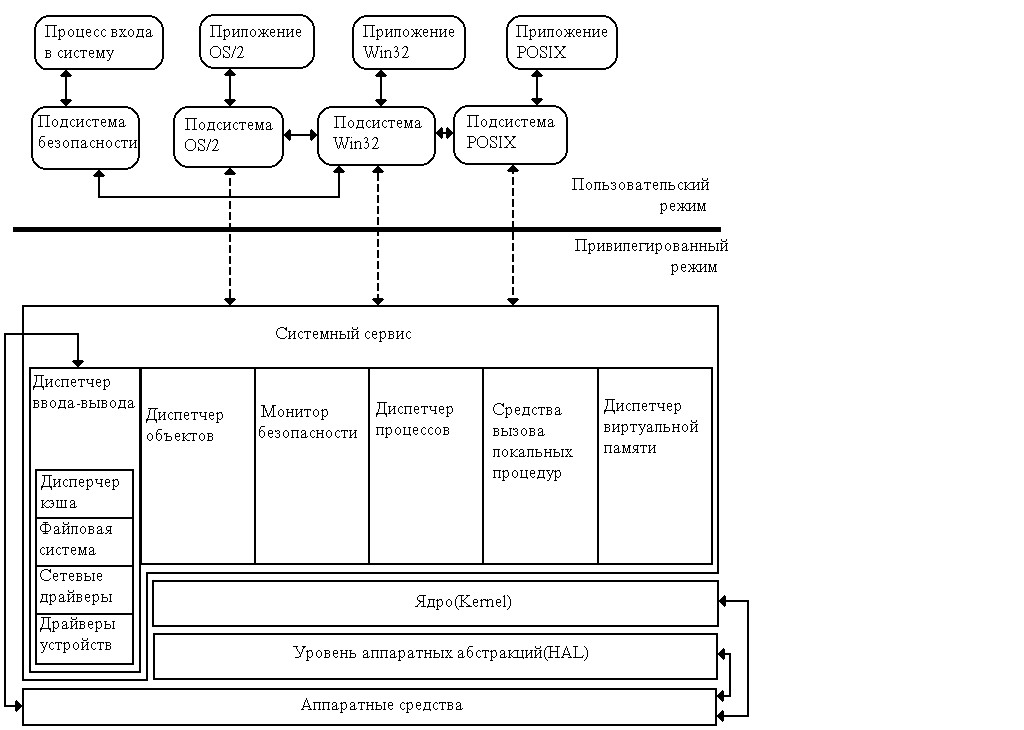

Модульная структура Windows NT

       Краткое описание модульной структуры Windows NT представлено  да-

лее .Дальнейший материал посвящён детальному  рассмотрению  каждого  из

компонентов Windows NT ,начиная с уровня аппаратных абстракций HAL ,кото-

рый распологается между аппаратными средствами  компьютера и  остальной

частью операционной системы .

  1. Уровень аппаратных абстракций виртуализирует  аппаратные  интерфейсы ,

       обеспечивая тем самым независимость остальной части операционной сис-

       темы от конкретных аппаратных особенностей .Подобный подход позволяет

       обеспечить легкую переносимость Windows  NT с  одной  аппаратной  плат-

       формы на другую .

  1. Ядро является основой модульного строения системы  и координирует  вы-

-5-

       полнение большинства  базовых  операций  Windows  NT .  Этот  компонент

       специальным образом оптимизирован по  занимаемому  объёму  и  эффек-

       тивности функционирования .Ядро  отвечает за  планирование  выполнения

       потоков , синхронизацию работы нескольких процессоров , обработку аппа-

       ратных прерываний и исключительных ситуаций .

  1. Исполняющая система включает в свой состав  набор  программных  конст-



       рукций привилегированного режима ( kernel - mode ) , представляющих  ба-

       зовый сервис операционной  системы  подсистемам  среды . Исполняющая

       система состоит из нескольких компонентов ; каждая из них  предназначена

       для поддержки определённого системного  сервиса . Так , один  из  компо-

       нентов - монитор безопасности (Security Reference Monitor) - функциониру-

       ет совместно с защищёнными  подсистемами  и обеспечивает  реализацию

       модели безопасности системы .

  1. Подсистемы среды представляют  собой  защищённые  серверы  пользова-

       тельского режима (user-mode) ,которые обеспечивают выполнение и под-

       держку приложений ,разработанных для различного операционного окруже-

       ния (различных операционных систем  ) . Примером подсистем среды могут

       служить подсистемы Win32 и OS/2 .

Уровень аппаратных абстракций

               Уровень аппаратных абстракций ( HAL ) представляет собой создавае-

мый производителями аппаратных средств  слой  программного обеспечения,

который скрывает (или абстрагирует ),особенности и различия аппаратуры от

верхних уровней операционной системы .Таким образом,благодаря обеспечи-

ваемому HALом фильтру ,различные аппаратные средства выглядят аналогич-

но с точки зрения операционной системы ;  снимается необходимость специ -

альной поднастройки операционной системы  под  используемое оборудова -

ние .

               При создании уровня аппаратных абстракций ставилась  задача подго-

товки процедур ,которые позволяли бы единственному драйверу конкретного

устройства  поддерживать   функционирование  этого  устройства  для  всех

платформ . HAL ориентирован на большое число разновидностей аппаратных

платформ с однопроцессорной архитектурой ; таким образом для каждого из

аппаратных вариантов  не  требуется  отдельной  версии  операционной  сис-

темы .

               Процедуры HAL называются  как  средствами  операционной  системы

(включая ядро) , так и драйверами устройств .При  работе  с драйверами  уст-

ройств уровень аппаратных  абстракций  обеспечивает  поддержку различных

технологий ввода - вывода (вместо традиционной ориентации  на  одну  аппа-

ратную реализацию или требующей значительных затрат  адаптации под  каж-

дую новую аппаратную платформу ).

               Уровень аппаратных абстракций позволяет также "скрывать" от осталь-

ных  уровней  операционной  системы  особенности   аппаратной  реализации

симметричных мультипроцессорных систем .

Ядро

-6-

               Ядро (Kernel) является "сердцем "  Windows NT  и  работает  в  тесном

контакте с уровнем аппаратных абстракций . Этот модуль , в первую очередь ,

занимается планированием  действий  компьютерного  процессора . В  случае

если компьютер содержит  несколько  процессоров , ядро синхронизирует  их

работу с целью достижения максимальной производительности системы .

               Ядро осуществляет диспетчеризацию нитей управления (threads ,иног-

да называются подзадачами ,ответвлениями или потоками ), которые  являют-

ся основными объектами в планируемой системе .Нити управления определя-

ются в контексте процесса ;процесс включает адресное  пространство , набор

доступных процессу объектов и совокупность выполняемых  в  контексте  про-

цесса  нитей  управления . Объектами  являются  управляемые  операционной

системой ресурсы .

               Ядро производит диспетчеризацию нитей управления таким  образом ,

чтобы максимально загрузить  процессоры  системы и  обеспечить  первооче-

редную обработку нитей с более высоким  приоритетом  . ( Всего  существует

32 значения приоритета ,которые сгруппированы в  два  класса  приоритетов :

real-time и variable ).Подобный подход позволяет  достичь  максимальной  эф-

фективности операционной системы .

               Под компоненты исполняющей системы , такие как  диспетчер  ввода -

вывода и диспетчер процессов , используют ядро  для  синхронизации дейст-

вий .Они также взаимодействуют с ядром для  более  высоких  уровней  абст-

ракции ,называемых объектами ядра ;некоторые из  этих  объектов  экспорти-

руются внутри пользовательских вызовов интерфейса  прикладных  программ

(API) .

               Ядро управляет двумя типами объектов .

  1. Объекты диспетчеризации (dispatcher objects) характеризуются сигнальным

       состоянием  ( signaled  или nonsignaled ) и  управляют  диспетчеризацией  и

       синхронизацией системных операций .Эти объекты включают  события , му-

       танты ,мутэксы ,семафоры , нити  управления и  таймеры ( events , mutants ,

       mutexes ,semaphores ,threads ,timers ).

  1. Управляющие объекты ( control objects ) используются для операций управ-

       ления ядра , но не  воздействуют на диспетчеризацию или синхронизацию .

       Управляющие объекты включают  в  себя  асинхронные  вызовы  процедур ,

       прерывания ,уведомления и состояния источника питания ,процессы и про-

       фили (asynhcronous procedure calls , interupts ,power notifies, power statuses,processes ,profiles).

Исполняющая система Windows NT

               Исполняющая система  ( Executive ) , в состав которой  входит  ядро  и

уровень аппаратных абстракций  HAL , обеспечивает общий сервис  системы ,

который могут использовать все подсистемы  среды . Каждая группа  сервиса

находится под управлением одной из отдельных составляющих  исполняющей

системы :

  1. диспетчера объектов (Object Manager)
  2. диспетчера виртуальной памяти (Virtual Memory Manager);
  3. диспетчера процессов (Process Manager)

-7-

  1. средства вызова локальных процедур (Local Procedure Call Facility);
  2. диспетчера ввода - вывода (E/O Maneger);
  3. мониторы безопасности (Security Reference Monitor).

               Монитор безопасности совместно  с  процессором  входа  в  сиситему

( Logon  )  и   защищёнными  подсистемами  реализует  модель  безопасности

Windows NT .

               Верхний уровень исполняющей системы называется системным серви-

сом (System Services ) . Показанный на следующем рисунке системный сервис

представляет собой интерфейс между подсистемами среды пользовательско-

го режима и привилегированным режимом .

Диспетчер кэша

               Архитектура ввода - вывода  содержит  единственный диспетчер кэша

(Cache Manager),который осуществляет кэширование для  всей системы  вво-

да - вывода .Кэширование (Caching) - метод ,используемый файловой  систе-

мой для увеличения эффективности .Вместо непосредственной записи и  счи-

тывания с диска ,часто используемые  файлы  временно  сохраняются в  кэш -

памяти ;таким образом ,работа с этими файлами выполняется в памяти . Опе-

-8-

рации с данными ,находящимися в памяти , производятся  значительно  быст-

рее операций с данными на диске .

               Диспетчер кэша использует модель отображения файла,которая интег-

рированна  с диспетчером  виртуальной  памяти Windows NT .Диспетчер кэша

обеспечивает службу кэширования для всех файловых систем и сетевых ком-

понентов ,функционирующих под управлением диспетчера ввода - вывода. В

зависимости от объёма доступной оперативной памяти  диспетчер  кэша мо -жет  динамически  увеличивать  или  уменьшать  размер  кэша .Когда процесс

открывает файл ,который уже находился в кэше ,диспетчер кэша просто копи-

рует данные из кэша в виртуальное адресное пространство .

               Диспетчер  кэша  поддерживает  службы  типа  ленивой  записи  ( lazy

write) и ленивой фиксации (lazy commit), которые могут значительно увеличить

эффективность  файловой системы  . В  процессе  ленивой записи изменения

регистрируются в кэше файловой структуры ,обеспечивающем более быстрый

доступ .Позднее ,когда загрузка центрального  процессора снижена  , диспет-

чер кэша заносит изменения на диск .Ленивая фиксация подобна ленивой  за-

писи .Вместо немедленной  маркировки  транзакции  как  успешно  завершив-

шейся ,переданная информация кэшируется и позднее в фоновом режиме за-

писывается в журнал файловой системы .

Драйверы файловой системы

               В архитектуре ввода  -  вывода  Windows  NT  управление  драйверами

файловой системы осуществляет диспетчер ввода - вывода . Windows NT до-

пускает использование множества файловых систем , включая  существующие

файловые системы типа FAT . Для  обеспечения  совместимости  снизу  вверх

с операционными системами MS-Dos , Windows 3.x и OS/2 , Windows NT  под -

держивает файловые системы FAT и HPFS .

               Кроме того ,Windows NT также поддерживает NTFS - новую  файловую

систему ,разработанную специально для  использования с  Windows NT . NTFS

обеспечивает  множество  возможностей , включая средства  восстановления

файловой  системы , поддержку Unicode ,длинных имён файлов и поддержку

для POSIX .

               Архитектура ввода - вывода Windows NT не только  поддерживает  тра-

диционные файловые системы ,но и обеспечивает  функционирование  сете-

вого редактора и сервера в качестве драйверов  файловой системы . С  точки

зрения  диспетчера  ввода -  вывода , нет никакой разницы между  работой  с

файлом ,сохранённым на удалённом компьютере сети ,и работой с файлом на

локальном  жёстком диске . Редиректоры и серверы  могут быть загружены  и

выгружены динамически ,так же как и любые другие драйверы ;на одном ком-

пьютере может  одновременно  находиться  большое  число  редиректоров  и

серверов .

Сетевые драйверы

               Следующим типом драйверов ,присутствующих в качестве компонента

в архитектуре ввода - вывода ,являются сетевые драйверы .Windows NT вклю-

чает интегрированные возможности работы  с  сетями  и поддержку для  рас-

пределённых приложений .Как показано на следующем  рисунке  работа с  се-

-9-

тями обеспечивается рядом сетевых драйверов .

               Редиректоры и серверы функционируют как  драйверы  файловой сис-

темы и выполняются на уровне интерфейса  поставщика  или ниже , где нахо-

дятся NetBIOS и Windows - сокет .

               Драйверы транспортного протокола общаются с редиректорами и сер-

верами  через  уровень , называемый интерфейсом транспортного  драйвера

(TDI - Transport Driver Interface). Windows NT  включает следующие  транспорт-

ные средства :

  1. Протокол управления передачей  /  межсетевой протокол TCP/IP  , который обеспечивает возможность работы с  широким  диапазоном  существующих сетей .
  2. NBF ,потомок расширенного интерфейса пользователя NetBIOS (NetBEUI ) , который обеспечивает совместимость  с  существующими  локальными  вы- числительными сетями на базе LAN Manager ,LAN Server и MS-Net .
  3. Управление передачей данных (DLC - Data Link Control) , которое обеспечи-вает интерфейс для доступа к мэйнфрэймам и подключённым к  сети прин-терам .
  4. NWLink ,реализация IPX/SPX , обеспечивающая связь с Nowell NetWare .

               В нижней части сетевой архитектуры находится драйвер платы сетево-

го адаптера .Windows NT  в  настоящее  время  поддерживает  драйверы  уст-

-10-

ройств ,выполненные в соответствии со спецификацией NDIS (Network Device

Inerface Specification ) версии 3.0 .NDIS предоставляет гибкую среду обмена данными между транспортными протоколами и сетевыми адаптерами .NDIS 3.0  позволяет  отдельному компьютеру иметь несколько установленных в нём

плат сетевого адаптера .В свою очередь ,каждая плата сетевого адаптера может поддерживать несколько транспортных протоколов  для доступа к  раз-

личным типам сетевых станций .

Модель безопасности Windows NT

               Модель безопасности Windows NT представлена  монитором  безопас-

ности (Security Reference Monitor),а также двумя другими компонентами : про-

цессором входа в систему (Logon Process) и безопасными защищёнными под-

системами .

               В многозадачной операционной системе , каковой является Windows NT приложения совместно используют ряд ресурсов системы ,включая память

компьютера  ,устройства ввода - вывода ,файлы и процессор(ы) системы. Windows NT включает набор компонентов безопасности ,которые гарантируют,

что приложения не смогут обратиться к этим ресурсам без соответствующего разрешения .

               Монитор безопасности отвечает за проведение в жизнь политики проверки правильности доступа и контроля ,определённой локальной подсистемой безопасности .Монитор безопасности обеспечивает услуги по подтверждению доступа к объектам ,проверке привилегий пользователя и ге- нерации сообщений как для привилегированного режима ,так и для режима пользователя .Монитор безопасности ,подобно другим частям операционной системы ,выполняется в привилегированном режиме .

               Процесс входа в систему в Windows NT предусматривает обязатель- ный вход в систему безопасности для идентификации пользователя .Каждый пользователь должен иметь бюджет и должен использовать пароль для обра- щения к этому бюджету .

       Прежде чем пользователь сможет обратиться к любому ресурсу компьюте- ра с Windows NT ,он должен войти в систему через процесс входа в систему для того ,чтобы подсистема безопасности могла распознать имя пользовате- ля и пароль .Только после успешного установления подлинности монитор без-опасности выполняет процедуру проверки правильности доступа  для опреде-ления права пользователя на обращение к этому объекту .

               Защищённость ресурсов - одна из особенностей ,предоставляемая моделью безопасности  .Задачи не могут обращаться к чужим ресурсам (типа памяти) иначе ,чем через применение специальных механизмов совместного использования .

               Windows NT также предоставляет средства контроля ,которые позво- ляют администратору фиксировать действия пользователей .

Итоги

               Подводя итоги всему вышеописанному хочу сказать ,что это только маленькая  часть всех  возможностей , которые  заложены в Windows NT .Хочу

-11-

кратко перечислить достоинства Windows NT :

1.Это современная ОС ,отвечающая требованиям современной аппаратуры !

2.Это прекрасно совместимая с другими ОС !

3.Это многозадачная (мультизадачная) ОС !

4.Это хорошо защищённая ОС !

5.И это удобная и надёжная ОС !

               Для составления реферата я пользовался материалами еженедельника ComputerWeek Moscow и материалами книги "Ресурсы Windows NT" издатель-ства "BHV - Санкт-Петербург".



Вместе с этим смотрят:

WINDOWS-средства для создания презентаций
WORD - мощный текстовый редактор
Автоматизированное рабочее место
Автоматизированное рабочее место учителя
