КПД трансформатора. Устройство и работа

Выполнил:

Группа:

Нижний Новгород    2004 год

Введение

Трансформаторы - один из основных видов электротехнического оборудования. Благодаря им можно получать электрическую энергию, при наиболее удобном напряжении, передавать ее с минимальными потерями напряжения и использовать при напрядении, рассчитанном на любого возможного потребителя. Передача электрической энергии от места производства до потребителя требует создания многих повышающих и понижающих напряжение трансформаторов. В зависимости от параметров электроэнергии, необходимой тем или иным потребителям, трансформаторы изготавливают на различные мощности и напряжения. Существуют трансформаторы мощностью от нескольких вотльт-ампер до 1 200 000 кВ*А и более.

Для транспортировки электроэнергии построены десятки и сотни тысяч километров высоковольтных линий электропередачи напряжением 110, 220, 330, 500, 700, 1150 и 1500 кВ.

Для обеспечения этих линий элетропередачи, разработанны и освоены мощные трансформаторы и автотрансформаторы; создане крупные серии распределительных трансформаторов общего назначения различной мощности и назначения; специальные трансформаторы для электротермических преобразовательных и других установок; пусковые, передвижные, регулировочные, испытательные и другие специальные трансформаторы.

Устройство

Трансформатор состоит из замкнутого железного сердечника, на который надеты две (иногда и более) катушки с проволочныВнми обмотками (рис. 1). Одна из обмоток, называемая первичВнной, подключается к источнику переменного напряжения. Вторая обмотка, к которой присоединяют ВлнагрузкуВ», т. е. приборы и устройства, потребляющие электроэнергию, называется вторичВнной. Схема устройства трансформатора с двумя обмотками приВнведена на рисунке 2,

Трансформаторы бывают: повышающие, понижающие однофазные, трех и многофазные. Силовые, измерительные, испытательные.

Номинальные данные щитка: SH, квт, U1H/U2H, I1H/I2H, λ/λ, ?.

Активными элементами трансформатора являются

  1. магнитопровод
  2. обмотки

Магнитопроводы бывают:

  1. Броневые
  2. Стержневые

                                  Рис.1                                                         Рис.2

Обмотки

а) дисковые у броневого трансформатора

б) цилиндрические

в) винтовые

г) непрерывные

Однослойные и многослойные

Магнитопровод с обмоткой помещается в бак с трансформатором маслом, которое служит для изоляции и охлаждения

Основные параметры трансформаторов

     Генераторы электрического тока по техническим причинам, нельзя изготовлять на очеь большие напряжени, даже крупные из них имеют напряжения не более 24 кВ, а такое напряжение можно использовать только на малых расстояниях от электростанции.

     Чтобы передача электрической энергии(электроэнергии) на многие сотни и тысячи километров стали выгодной, необходимо значительно большее напряжение 500, 750 кВ и более. Для этой цели и служит трансформатор - электомагнитное устройство с двумя или более обмотками, предназначенное для преобразования с помощью элетромагнитной индукции переменного тока одного напряжения в переменный ток другого(или других) напряжений. Обмотка трансформатора, к которой подводиться энергия преобразуемого перемнного тока, называется первичной, а обмотка от которой отводится энергия преобразованного переменного тока - вторичной.Существут трансформаторы у которых помимо первичной и вторичной обмоток, существует третья обмотка с промежуточным напряжением.

     Обмотки трансформаторов, к которым подводится энергия преобразуемого или отводится энергия преобразованного переменного тока, нахывают основными, напрмер, первичная и вторичная обмотки трансформатора. Кроме основных, у трансформатора могут быть и другие обмотки, не связанные непосредственно с приемом или отдачей энергии преобразованного переменного тока, которые называют вспомогательными. Различают Различают основные обмотки трансформатора высшего(ВН), низшего(НН) и среднего (СН) напряжений.

     Обмотка ВН имеет наибольшее номинальное напаряжение по сравнению с другими основными обмотками трансформатора, Обмотка НН - наименьшее номинальное напряжение, а обмотка СН - номинальное напряжение, являющееся промежуточным между ВН и НН.

     Трансформатор у которого первичной обмоткой называется НН - называют повышающим. В конце линии передач, где начинаеться распределение энергии, устанавливают трансформаторы, снижающие напряжение линнии до напряжений, необходимых потребителю. Первичной в таких трансформаторах служит обмотка ВН, а трансформаторы называются понижающими. Таким образом, в зависимости от назначения повышать или понижать, напряжение первичной обмотки одного и того же трансформатора может быть обмотка НН или ВН.

Коэффициент полезного действия трансформатора

Преобразование электрической энергии в трансформаторе сопровождается потерями энергии на нагрев сердечника и обмоток. Уравнение баланса мощностей трансформатора имеет вид:

где                               - активная мощность, потребляемая от сети,

                             j      - мощность, отдаваемая в нагрузку,

                       - потери в меди первичной обмотки,

- потери в стали трансформатора,

- потери в меди вторичной обмотки.

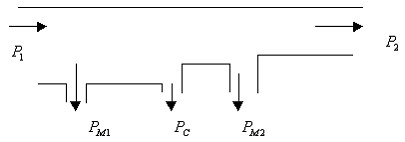

Процесс преобразования энергии в трансформаторе иллюстрирует энергетическая диаграмма, приведенная на рис. 5

Величина

носит названия коэффициента полезного действия трансформатора.

Если обозначить сумму

и назвать ее потерями в меди трансформатора, то КПД трансформатора можно выразить так

Потери в стали         определяются величиной и частотой изменения магнитного потока в сердечнике трансформатора, а так как поток почти не зависит от нагрузки, то потери в стали остаются почти постоянными и равными потерям в режиме ХХ

Поскольку потери в меди обмотки пропорциональны квадрату действующего значения тока, через нее протекающего, последние могут быть определены из упрощенной схемы замещения трансформатора (рис 2-) в режиме КЗ.

                                   - потери в меди при номинальном токе первичной обмотки,



    - потери в меди при токе, отличном от номинального,

.

Активную мощность в нагрузке трансформатора можно вычислить по формуле:

где                   -         - полная мощность в нагрузке трансформатора в номинальном

режиме. Теперь выражение, определяющее КПД трансформатора можно записать в виде:

Эта формула рекомендована ГОСТом для определения КПД трансформатора.

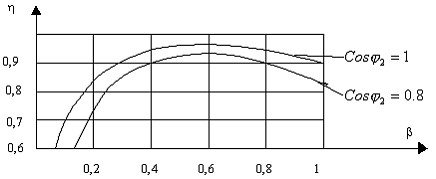

Анализ полученного выражения показывает, что КПД неоднозначно зависит от коэффициента нагрузки b и является функцией характера нагрузки                     что иллюстрируется кривыми, приведенными на рис. 6

Рис. 6

При b =0, h =0. С ростом отдаваемой мощности h увеличивается, т.к. в энергетическом балансе уменьшается удельное значение потерь в стали, имеющих приблизительно постоянное значение. При некотором значении                  КПД достигает максимума, после чего начинает уменьшаться с ростом тока нагрузки. Причиной этого является увеличение потерь в меди, возрастающих пропорционально квадрату тока (или     ), в то время как полезная мощность растет пропорционально b. Значение             можно получить из условия.

при этом

Следовательно КПД имеет максимум при такой нагрузке, при которой потери в меди трансформатора равны потерям в стали. Для трансформаторов большей мощности

=0,5 - 0,7, при этом                  =0,995. Трансформаторы малой мощности рассчитывается как, чтобы             =1, тогда                    =0,7 тАУ 0,9. При уменьшении величины                КПД уменьшается, т.к. возрастают токи    и ,      при которых трансформатор имеет заданную мощность      .

Трансформатор состоит из замкнутого железного сердечника, на который надеты две (иногда и более) катушки с проволочныВнми обмотками (рис. 1). Одна из обмоток, называемая первичВнной, подключается к источнику переменного напряжения. Вторая обмотка, к которой присоединяют ВлнагрузкуВ», т. е. приборы и устройства, потребляющие электроэнергию, называется вторичВнной. Схема устройства трансформатора с двумя обмотками приВнведена на рисунке 2,

Список используемой литературы.

1. Китунович Ф.Г.

  Электротехника.

3-е изд., переработанное и дополненное.

Минск. ВлВысш. ШколаВ», 1991.

2. Евдокимов Ф. Е.

Теоретические основы электротехники.

Изд. 4-е, перераб. и доп. Учебник для энергетич.

и электротехнич. специальностей техникумов.

М. ВлВысш. ШколаВ», 1975.

3. Касаткин А.С.

Основы электротехники.

М.-Л., изд-во ВлЭнергияВ», 1966.

4. Касаткин А.С.  Немцов М.В.

  Электротехника: Учеб. пособие для вузов.-

4-е изд., перераб.- М.: Энергоатомиздат, 1983.-
