Нелинейные электрические цепи

Министерство общего и профессионального образования РФ

Брянский государственный

технический университет

Кафедра тАЬЭлектротехника и

промышленная электроникатАЭ

РАiЁТНО-ГРАФИЧЕСКАЯ

РАБОТА №3

Несимметричные и несинусоидальные режимы

в трехфазных цепях

Студент группы 94-АТП

А. Е. Захаров

Преподаватель

Л. А. Потапов

Брянск 1997

Исходные данные:

Фазная Э.Д.С. генератора ЕА = 230 В;

Сопротивления генератора:

Ом; Ом;

Rзг = 3 Ом; Rзн = 8 Ом; R = 5 Ом;

Сопротивление линии:

Сопротивления двигателя:

Решение:

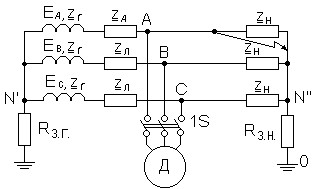

I. Расчет трехфазной электрической цепи со статической нагрузкой (в исходной схеме включатель 1S разомкнут)

1. Рассчитать токи и напряжение UNтАЩтАЩO (напряжение прикосновения) при симметричной нагрузке (в схеме отсутствует короткое замыкание).

Схема замещения:

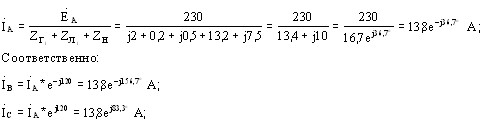

Т. к. нагрузка симметричная, применим расчет на одну фазу: фазу А:

Напряжение прикосновения UNтАЩтАЩO будет равно нулю, т. к. нагрузка симметричная.

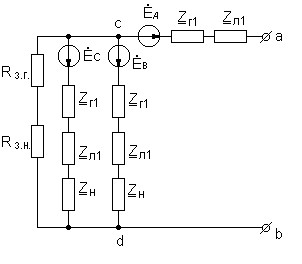

2. Рассматривая электрическую цепь относительно выводов, которые замыкаются в результате короткого замыкания как активный двухполюсник, найти параметры активного двухполюсника.

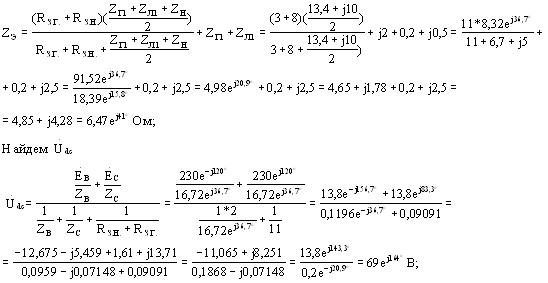

Найдем эквивалентное сопротивление относительно точек а и b:

Окончательно

Получили

3. Рассчитать ток короткого замыкания

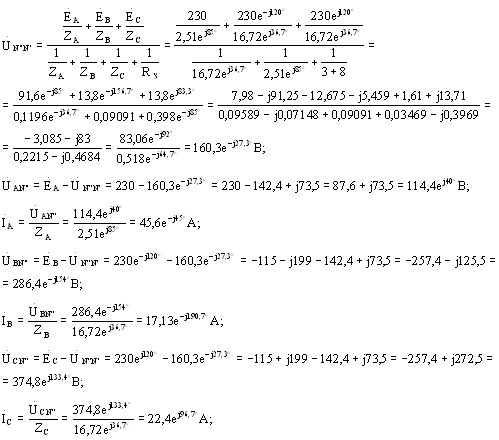

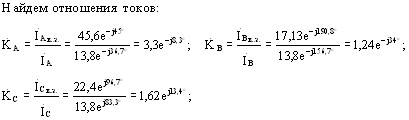

4. Найти все токи и сравнить с результатом расчета п. 3. Найти отношения токов в ветвях с источниками к соответствующим токам симметричного режима.

5. Определить активную мощность, потребляемую всеми приемниками в симметричном и несимметричном режимах работы.

При симметричной нагрузке:

В несимметричном режиме:

P = 114,4 * 45,6 * cos(400 - 450) + 286,4 * 17,13 * cos(-1540 + 190,70) + 374,8 * 22,4 *

* cos(133,40 - 96,70) + 160,3 * 53,4 * cos 00 = 5196,8 + 3933,5 + 6731,3 + 8560 = 24421,6 Вт;

II. Расчет трехфазной несимметричной

электрической цепи с двигательной нагрузкой

(в исходной схеме выключатель 1S замкнут)

1. Составляем эквивалентные схемы для каждой последовательности:

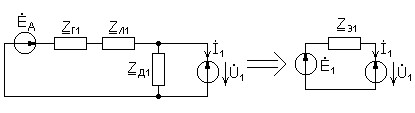

Прямая последовательность:

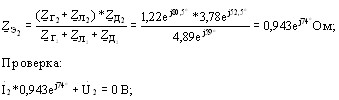

Обратная последовательность:

Нулевая последовательность:

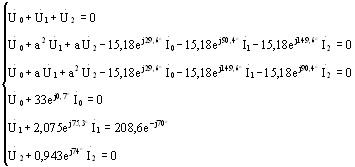

2. Сформировать систему шести линейных уравнений относительно неизвестных симметричных составляющих токов и напряжений на несимметричном участке линии.

3. С помощью ЭВМ найти неизвестные симметричные составляющие токов и напряжений.

Решая данную систему с помощью ЭВМ, получим:

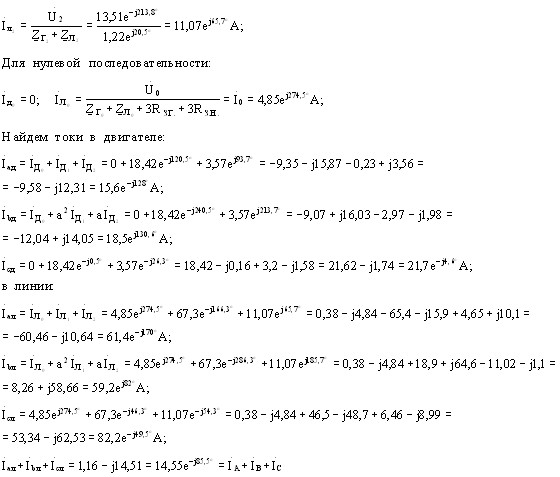

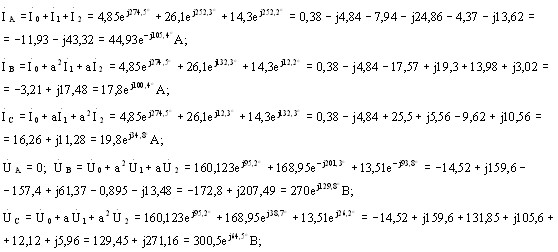

4. По найденным в п. 3 симметричным составляющим рассчитать токи во всех ветвях. Проверить соответствие 1-го закона Кирхгофа для токов в узлах NтАЩ и NтАЩтАЩ.
