Гранаты
РГН (Россия).
Как это бывает обычно в отношении советВнских военных разработок, о корнях этой граВннаты практически ничего не известно. ВыдВнвигались предположения, что первоначальВнно она появилась в Болгарии, а затем в 70-е годы была принята на вооружение в СССР.

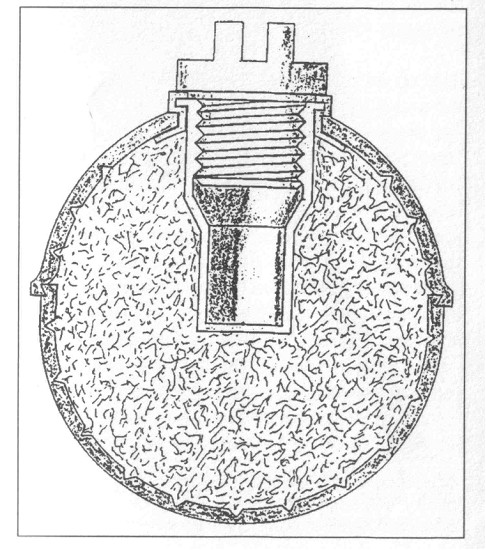

В российских источниках эта граната наВнзывается наступательно-оборонительной, хотя по устройству она скорее только настуВнпательная. Сферический корпус изготовлен из алюминиевого сплава и, как это видно на рисунке в разрезе (слева), имеет на внутренВнней стороне насечки для контроля образоваВнния осколков. Глубокие насечки, как правило, имеющиеся на внешней стороне корпуса гранат, не имеют никакого отношения к обраВнзованию осколков; они предназначены лишь для того, чтобы обеспечить надежный захват гранаты мокрой и грязной рукой. Однако внуВнтренние насечки в определенной степени влияют на размеры осколков, обеспечивая разлет корпуса гранаты при взрыве на приВнблизительно одинаковые куски. Поскольку корпус гранаты изготовлен из относительно легкого металла, осколки получают очень большую начальную скорость, но быстро теВнряют момент импульса, поэтому зона пораВнжения имеет радиус около 10 метров.
Запал необычен тем, что сочетает срабаВнтывание по времени и от удара. В нем исВнпользуется обычный механизм взведения с рычагом и замедлителем. При броске боек пробивает капсюль, воспламеняющий три пиротехнических устройства задержки. В теВнчение первых полутора секунд полета два из этих зарядов сгорают и освобождают ударВнный плунжер. Если граната ударится о земВнлю или другую твердую поверхность в течеВнние трех-четырех секунд полета, плунжер придет в движение и воспламенит детонаВнтор, после чего сработает основной заряд взрывчатого вещества. Если же, однако, по истечении трех-четырех секунд граната все еще будет находиться в полете, третий пиВнротехнический заряд воспламенит отдельВнный детонатор, который также приведет к срабатыванию основного заряда. Таким обВнразом гранату можно бросать непосредстВнвенно в цель, и она сработает от удара, а можно подбрасывать высоко в воздух, чтобы она разорвалась над целью тАФ все зависит от мастерства солдата и от того, какой цели он желает добиться.
ХАРАКТЕРИСТИКИ
Вес 290 г
Диаметр 61 мм
Наполнение 97 г циклонита
(циклотриметилентринитрамин)/воск
Радиус поражения 8тАФ10 метров
Время задержки удара 1,8 с; срабатывание
по времени 3,2 с
РГН (в разрезе).
М26 (США).
Американская армия прошла через всю ВтоВнрую мировую войну, используя гранату, переВннятую у французов в 1917 году и практически не изменившуюся с тех пор. У нее были свои недостатки, в первую очередь неравномерВнное и ненадежное образование осколков, и в 1945 году начались работы по созданию соВнвершенно новой гранаты. Появившаяся посВнле войны граната получила обозначение М26. Впоследствии эта граната была принята на вооружение армиями нескольких стран, в том числе Великобритании, ГДе она получила обоВнзначение Влручная граната 12А1В».
Граната М26 была сконструирована таким образом, чтобы при взрыве образовывалось максимальное количество осколков оптиВнмального размера, разлетающихся во всех направлениях. Корпус изготовлен из двух поВнлусфер из тонкого стального листа. Внутри находится спираль проволоки из пружинной стали квадратного сечения с насечками. Она размещается в нижней полусфере, на котоВнрую затем надевается верхняя, закрепляемая вальцовкой. Внутри граната заполнена тротиВнлом, в котором оставлен центральный канал, куда вставляется запал. Отверстие в верхней части корпуса имеет резьбу.
Запал имеет конструкцию, обыкновенно называемую ВлмышеловкойВ». Он состоит из штампованного металлического корпуса, вворачивающегося на резьбу в корпус гранаВнты, с отверстием, через которое в него вставляют устройство задержки, детонатор и капВнсюль. Сбоку к корпусу запала прикреплена поворачивающаяся на оси крышка с подняВнтым бойком, прижимаемая сильной пружиной к верхней части корпуса. У ручки из прессоВнванной стали на одной стороне имеется выВнступ, входящий под основание корпуса заВнпала.
Запальное устройство подготавливают, сначала оттягивая крышку с бойком (преодоВнлевая сопротивление пружины), затем на выВнступ цепляется рычаг, и, наконец, он опускаВнется, чтобы крышка с бойком легла ровно на корпус запала. После этого рычаг блокируетВнся с помощью расшплинтованной чеки, встаВнвленной в два ушка в корпусе запала. Потом на место устанавливаются капсюль, устройВнство задержки и детонатор. Все это осущестВнвляется в заводских условиях, и запал с рычаВнгом поставляется вместе с гранатой, но отВндельно друг от друга. Собираясь бросить граВннату, солдат вворачивает запал в сборе в отВнверстие в корпусе гранаты, и граната станоВнвится готовой к применению.
Для того чтобы использовать гранату, неВнобходимо взять ее в руку так, чтобы рычаг прижался к корпусу. После этого выдергиваВнется предохранительная чека, и граната броВнсается. Как только граната покидает руку, рыВнчаг освобождается и под действием пружины крышки бойка отлетает, таким образом позВнволяя крышке повернуться и проткнуть бойком капсюль. Капсюль воспламеняет небоВнльшое запальное устройство задержки, и поВнсле четырех-пяти секунд это устройство иниВнциирует детонатор, после чего срабатывает основной заряд тротила, которым начинена граната.
Гранату М26 также возможно использоВнвать в качестве ствольной гранаты; для этой цели имеется переходник в виде трубки с оперением в хвостовой части и зажимом в пеВнредней. Граната закрепляется в переходнике, просто вставляясь в зажим. Инерционная заВнщелка устанавливается над рычагом, а хвоВнстовая часть переходника надевается надуло винтовки. В патронник заряжается холостой патрон, и, наконец, из гранаты выдергиваетВнся предохранительная чека, так что рычаг удерживается только инерционной защелВнкой. При выстреле эта защелка отлетает, осВнвобождая рычаг, после чего запал срабатываВнет как обычно. Отличие заключается в том, что граната летит быстрее и за время сгораВнния запального устройства задержки успеваВнет преодолеть значительно большее расстояВнние.
ХАРАКТЕРИСТИКИ
Длина 99 мм
Вес 454 г
Диаметр 57 мм
Задержка срабатывания запала 3тАФ7 секунд
Радиус поражения 10 метров
40-мм ВлАргес НЕ 92В» (Австрия).
Эта осколочно-фугасная граната, разрабоВнтанная под 40-мм гранатомет, является одВнной из многих, созданных под влиянием американской идеи, возникшей в 60-е годы.
40-мм гранатомет основан на малоисВнпользуемой баллистической системе, обесВнпечивающей достаточную для пуска гранаты на несколько сот метров энергию, при этом не ломающей ключицу стрелку. Эта идея возВнникла в 1944 году в Германии и называлась системой Влвысокого-низкого давленияВ»; именно она и является основой патрона.
Гильза разделена на два отсека: в меньВншем находятся капсюль и заряд бездымного пороха, больший просто является остальной частью гильзы, и в него вставлена граната. В меньшем отсеке имеется некоторое количеВнство отверстий строго определенного разВнмера. При срабатывании капсюля бездымВнный порох воспламеняется, и в меньшем отВнсеке образуются обладающие высоким давВнлением газы. Они переходят в больший отВнсек через регулировочные отверстия, где расширяются, но при этом воздействуют на гранату со значительно уменьшенной силой. Преимущество такой системы заключается в том, что метательный заряд сгорает более эффективно и равномерно под высоким даВнвлением, но реальное давление газов на гранату оказывается меньшим, и оружие не обладает высокой силой отдачи. Сама граната представляет собой циВнлиндр со скругленной носовой частью и взрывателем с устройством самоуничтожеВнния в хвостовой части. Корпус гранаты выВнполнен из двух оболочек, и в пространство между ними засыпается приблизительно тыВнсяча стальных шариков диаметром 2 мм. Во внутренней оболочке заключен заряд фугасВнного вещества. Взрыватель взводится при выстреле; он срабатывает при попадании гранаты в твердую поверхность. Однако, есВнли по какой-то причине ударный взрыватель не сработает (например, граната упадет на песок или в грязь), по истечении 15 секунд после выстрела самоуничтожающий элеВнмент взорвет ее.
ХАРАКТЕРИСТИКИ
Калибр 40 мм
Длина, общая 102 мм
Вес, общий 265 г
Вес гранаты 190 г
Взрывчатое вещество 28 г циклонита
Осколки Около 1000 шариков диаметром 2 мм
Начальная скорость гранаты 76 м/с
Максимальная дальность выстрела 400 м
