Съёмка подземных коммуникаций
1. ОБЩИЕ СВЕДЕНИЯ О ПОДЗЕМНЫХ КОММУНИКАЦИЯХ
2. ИСПОЛНИТЕЛЬНАЯ СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ
2.1 ЭЛЕМЕНТЫ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИИ, ПОДЛЕЖАЩИЕ СЪЕМКЕ
2.2. ГОРИЗОНТАЛЬНАЯ СЪЕМКА
2.3. ВЕРТИКАЛЬНАЯ СЪЕМКА
2.4. СОДЕРЖАНИЕ И СОСТАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫХ ЧЕРТЕЖЕЙ
2.5. ОФОРМЛЕНИЕ ИСПОЛНИТЕЛЬНОГО ЧЕРТЕЖА
3. СЪЕМКА СУЩЕСТВУЮЩИХ ПОДЗЕМНЫХ КОММУНИКАЦИИ
3.1. ОБЩИЕ СВЕДЕНИЯ ОБ ОРГАНИЗАЦИИ И СОДЕРЖАНИИ РАБОТ
3.2. ОБЪЕКТЫ И МЕТОДИКА СЪЕМКИ
3.3. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
3.4. РЕКОГНОiИРОВКА, ОБСЛЕДОВАНИЕ И НИВЕЛИРОВАНИЕ ПОДЗЕМНЫХ
КОММУНИКАЦИЙ
ЗАКЛЮЧЕНИЕ
1. ЛИЦЕНЗИРОВАНИЕ ГЕОДЕЗИЧЕСКИХ РАБОТ
2. СТАНДАРТИЗАЦИЯ В ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТАХ
3. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТ
СПИСОК ЛИТЕРАТУРЫ
ВВЕДЕНИЕ
С ростом благоустройства городов и сельских населенных пунктов, технического уровня современных промышленных предприятий, добычи полезных ископаеВнмых непрерывно растет насыщенность их территорий различными инженерными коммуникациями. Для строиВнтельВнства, проектирования и эксплуатации городских и промышленных объектов требуются точВнные данные о размещении в плане и по высоте всего комплекса инжеВннерных коммуникаций с указанием их технических хаВнрактеристик. Это вызывает необходимость проведения больВншого объема инженерно-геодезических работ по съемке и составлению планов инженерных коммуниВнкаций.
Инженерные коммуникации тАФ это линейные соВноружения с технологическими устройстВнвами на них, предназначенные для транспортирования жидкостей, газов и передачи энергии. Их можно разделить на две группы: подземные и надземные коммуникации. В каВнчестве сиВннонимов их также называют инженерными сеВнтями, а отдельные коммуникации тАФ трассами или проВнкладками.
Подземные инженерные коммуникации состоят из трубопроводов, кабельных линий и колВнлекторов.
Характер обустройства местности, где проложеВнны инженерные коммуникации, во многом определяет особенности их размещения и технологических связей.
Территории современных городов насыщены системой инженерных коммуникаций, проВнложенных преимущественно ниже поверхности земли. Размещение городских инженерных коммуникаций определяется разВнмером и конфигурацией территории города, плотностью и этажностью застройки, уровнем развития коммунальВнного хозяйства города (поселка).
Наиболее полно использовано подземное пространВнство города в пределах территорий гоВнродских улиц. Здесь размещение подземных инженерных коммуникаВнций осуществлено при преимущественно минимальных расстояниях и плане между отдельными прокладками, а также между ними и зданиями, сооружениями, дороВнгами и т. д. Большое распространение полуВнчили совмещенные прокладки подземных коммуникаций в коллекторах. Особо плотное размещение коммуникаВнций характерно для центральных улиц и площадей.
На незастроенных территориях инженерные коммуникации представлены отдельными маВнгистральныВнми трубопроводами, надземными и подземными линияВнми электропередач и связи. При этом местоположение и назначение магистральных коммуникаций в большинстве слуВнчаев определяется опознавательными столбами.
Различают исполнительную съемку коммуникаций и съемку существующих коммуникаций. Исполнительная съемка инженерных коммуникаций выполняется в процессе и по окончании строительства, но до засыпки траншей подземных инженерных коммуникаций землёй.
Исполнительная съемка инженерных коммуВнникаций содержит следующие виды работ:
подготовительные;
создание планово-высотной съемочной геодезической сети (обоснования):
планово-высотная съемка элементов инженерных коммуникаций с обмерами сооружений на них.
В дополнение к перечисленным видам работ при исполнительной съемке в состав съемки существующих инженерных коммуникаций входят рекогносцировка и обследование сооруВнжений инженерных коммуникаций, а также отыскивание местоположения скрытых подземВнных сетей.
По завершении полевых работ выполняется комплекс вычислительных, графических и карВнтосоставительских работ. По завершении полевых и камеральных работ составляется техниВнческий отсчёт (пояснительная записка), где приводятся фактически выполненные состав и объёмы работ, технологические особенности съёмки на данной территории, характеристика точности полученных планов или исполнительных чертежей.
1. ОБЩИЕ СВЕДЕНИЯ О ПОДЗЕМНЫХ КОММУНИКАЦИЯХ
К подземным коммуникациям относятся такие прокладки в груВннте как трубопроводы, каВнбельные сети, коллекторы.
Трубопроводы тАФ это сети водопровода, канализации, газоснабВнжения, теплофикации, водоВнстока, дренажа, нефте- и газопроводы и другие прокладки, предназначенные для транспортиВнрования разВнличного содержимого по трубам.
Кабельные сети передают электроэнергию. Они различаются по напряжению и назначеВннию: сети высокого напряжения, электрифицированного транспорта, уличного освещения; сети слабого той (телефонные, радио и телевизионные). Сети состоят из кабелей прокладыВнваемых на глубине до 1 м, распределительных шкафов трансформаторов.
Коллекторы представляют собой подземные сооружения круглого или прямоугольного сеВнчения сравнительно большого размера (от 1,8 до 3,0
). В них прокладывают одновременно трубопровод и кабели различного назначения.
Водопровод обеспечивает питьевые, хозяйственные, произведет венные и пожарные нужды и состоит из водопроводных станций и водоразводящих сетей. Водоразводящая сеть делится на магистральную и распределительную. Магистральная сеть (диаметры труб 400 тАФ 900 мм) обеспечивает водой целые районы, а отходящая от неё распределительная сеть подает воду к домам и промышленным предприятиям. Трубы этой сети имеют диаметр 200 тАФ 400 мм, вводы в дома тАФ 50 мм. Для регулирования работы водопроводных сетей на них устанавлиВнвают арматуру тАФ задвижки, выпуски, краны и др. Для доступа к арматуре устраивают коВнлодцы.
Канализация обеспечивает удаление сточных и загрязненных вод на очистные сооружения и далее в ближайшие водоемы. Канализационная сеть состоит из чугунных и железобетонных труб, смотровых и перепадных колодцев, станций перекачки для пониженных частей заВнстройки и других сооружений. Диаметры труб колеблются от 150 до 400 мм.
Водостоками отводят дождевые и талые воды, а также условно детые воды (от мытья и поВнливки улиц). Водосточная сеть состоит из труб, дождеприемных и перепадных колодцев, выВнпусков в водоВнемы и овраги. К водосточным колодцам присоединяют водосточВнные трубы здаВнний. Для водосточной сети применяют асбоцементые и железобетонные трубы диаметром до 3,5 м.
Дренажи применяют для сбора грунтовых вод. Состоят они из перфорированных бетонных, керамических, асбоцементых труб диаВнметром до 200 мм.
Газопроводы служат для транспортирования газа. Они подразВнделяются на магистральные (диаметр стальных труб до 1600 мм) и распределительные. Газопроводы идут от станций и хранилищ в районы застройки по проездам. От них отходят вводы в здания и сооружения. Глубина заложения от поверхности этих сетей 0,8тАФ1,2 м. На газопроводах устанавливают запорные краны, конденсатосборники, нюхательные трубки, регуляторы давления и др.
Сети теплоснабжения обеспечивают теплом и горячей водой жилые, общественные и промышленные здания. Теплоснабжение бывает местным (от отдельных котельных) и ценВнтрализованным (от теплоэлектроцентралей), водяным и паровым. Тепло подают по трубам прямой подачи (температура 120тАФ 150 В°С), возвращают к источнику по трубам обратного отвода (температура 40 тАФ 70 В°С). Сети теплоснабжения состоят из металлических изолироВнванных труб; задвижек, размещаемых в камерах; воздушных и спускных кранов, конденсациВнонных устройств, компенсаторов. Диаметр труб достигает 400 мм. Под землей их прокладыВнвают в железобетонных Пробах, а при массовой плотной застройке трубы ведут прямо через подвалы зданий.
2. ИСПОЛНИТЕЛЬНАЯ СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ
2.1.ЭЛЕМЕНТЫ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИИ, ПОДЛЕЖАЩИЕ СЪЕМКЕ
Съемка подземных инженерных коммуникаций для составления исполнительных чертежей выполняется в процессе их строительства до засыпки траншей.
Не зависимо от вида подземной прокладки сниВнмаются колодцы, каморы и люки, углы повоВнрота, точВнки на прямолинейных участках по оси подземной сети не реже, чем через 50 м, места изменения уклонов комВнмуникаций и диаметров труб, места присоединения и ответвлеВннии.
По каждому отдельному виду подземной инженерной коммуникации съемке и определеВннию подлежат:
по водопроводу и трубопроводу специального техВннического назначения (нефтепровод, маВнзутопровод, масВнлопровод, золопровод и др.) тАФ пожарные гидранты, задвижки, вантузы, аваВнрийные выпуски, водоразборные колонки, упоры на углах поворота, диаметры труб;
по канализации (самотечной и напорной), водостоВнку и дренажу тАФ аварийные выпуски, оголовки выпуВнсков водостока, дождеприемники, ливнеспуски, очистные сооружения на воВндостоках, упоры на углах поворота наВнпорной канализации, габариты зданий станций переВнкачки, водопроводных и канализационных насосных станций, диаметры труб;
по теплосети тАФ компенсаторы, задвижки, неподвижВнные опоры, наземные павильоны над камерами, габаВнриты зданий центральных тепловых пунктов (ЦТП), диаметры труб;
по газопроводу тАФ коверы, регуляторы давления, задвижки, гидравлические затворы, конВнтрольные трубки, компенсаторы, заглушки, габариты газораспределительных станций (ГРС), диаметры труб;
по электрокабелю тАФ места выходов на стены здаВнний и опоры, сечения блоков или каналов по внешним габаритам, число каналов, линейные и тройниковые муфты, трансформаторы, габариты зданий ТП;
по слаботочной сети тАФ коробки, шкафы (с указаВннием их типа или стандарта), сечение блоВнков или канаВнлов по внешним габаритам, число каналов, развертки колодцев;
по электрозащите от коррозии тАФ контактные устройВнства, анодные заземлители (с указаВннием глубины их, заложения), электрозащитные установки, электрические перемычки, заВнщитные заземления и дренажные кабели.
При этом должны быть собраны сведения и количеВнстве прокладок, отверстий, о материале труб, колодцев, каналов, о давлении в газовых и напряжении в кабельных сетях.
При расположении подземных инженерных сетей вблоках и тоннелях снимается только одна сторона их, другая же наносится по данным промеров. Выходы подВнземных сетей и элеВнменты их конструкции должны быть связаны между собой или привязаны к твердым конВнтуВнрам застройки контрольными промерами.
При съемке кабелей в пучках замеры производятся до крайних кабелей с той или другой стороны.
Обязательной съемке подлежат все подземные сооружения, пересекающие или идущие паВнраллельно прокладке, вскрытые траншеей. Одновременно со съемВнкой указанных элементов инженерных коммуникаций должна быть выполнена съемка текущих изменений.
Ширина полосы, охватываемой съёмкой, устанавливается заданием, но должна быть не меВннее 20 м от оси прокладки.
При производстве работ рекомендуется давать едиВнную нумерацию колодцев, камер и др.
2.2. ГОРИЗОНТАЛЬНАЯ СЪЕМКА
Плановое положение всех подземныхкоммуникаций и относящихся к ним сооружений может быть определено:
на застроенной территории тАФ от четких точек капитальной застройки, от пунктов опорной геодезической сети или точек съемочного обоснования;
на незастроенной территории тАФ с точек съёмочного обоснования или с пунктов опорной геодезической сети;
в проходном коллекторе, засыпанном землей, - с проложенного внутри коллектора теодоВнлитного хода.
Положение подземных коммуникаций от четВнких точек капитальной застройки определяВнется:
линейными засечками не менее трех (рис. 1 и 2), длина их до 20 м, в исключительных слуВнчаях не более длины мерного прибора (50 м). Углы между смежными направлениями
Рис. 2.
Рис. 1.
засечек у определяемой точВнки должны быть не менее 30В° и не более 120В°;
способом перпендикуляров длиной не более 4 м(рис. 3), более длинные перпендикуляры подкрепВнляются засечками, засечки в этом случае должны быть не более 20 м;
Рис.4.
Рис. 3.
способом створовтАФпо продолжению (створу) конВнтура зданий, между четкими точками и
комбинацией их с засечками. Допустимая длина створа по продолжению не должна превыВншать половины исВнходной стороны, но не более 60 м.

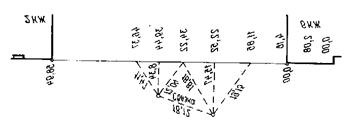

Съемка различными способами и комбинацией их показана на рис. 4.
От пунктов опорной геодезической сети и тоВнчек съемочной сети положение подземВнных коммуникаций определяется линейными засечками, перпендикуляВнрами, полярным метоВндом и комбинированным способом, т. е. мензулой в сочетании с теодолитом.
Съемка полярным способом выполняется с пунктов опорной геодезической сети, с точек съемочной сети или со вспомогательных точек, определенных тремя линейВнными засечками с твердых точек.
В этом случае нуль лимба теодолита ориентируется на твердую точку, отстоящую от инстВнрумента не менее чем на 50 м. Длина полярного направления не должна быть более 30 м при съемке в масштабе 1:500, 40 м тАФ в масштабе 1:1000 и 60 мтАФв масштабе 1:2000.
Все линейные измерения производятся стальными лентами или рулетками. Измерять линии тесьмяными рулетками запрещается.
У колодцев, имеющих крышки в виде окружностей, определяется положение центра крышки, а у люков и решеток прямоугольной формы тАФ снимаются два угла.
Расстояния до контуров не должны превышать веВнличин, указанных в табл. 1
| Таблица 1 |
| Способ измерения | Расстояния, м |
Мерной лентой или рулеткой Нитяным дальномером Оптическим дальномером | 120 40 80 |
