Создание программных продуктов для решения задач

Современное программирование развивается и широко используется для решения таких задач, как программирование баз данных, реализация обмена между приложениями, использование сетевых технологий и т.д.; современ-ные системы программирования обеспечивают генерацию кода.

Большинство компьютеров в рамках всего мира работают под управлением операционной системы Windows корпорации Microsoft. Каждый пользователь хотя бы раз в жизни работал с приложениями Word, Excel или Access. Практические задачи иногда требуют обмена данными между прило-жениями; пусть, например, имеется база данных, нужно сделать запрос к ней, а затем тАУ математическую обработку результатов запроса, которую, можно выполнить только с использованием Excel; здесь следует передать резуль-таты запроса в приложение Excel и для этого нужно использовать язык про-граммирования.

Базовым языком программирования корпорации Microsoft является Visual Basic. Современные его версии позволяют, и реализовать в программе SQL-запрос к базе данных и выполнить вышеупомянутую передачу данных. Особенность языка Visual Basic заключается в репликации и синхронизации баз данных.

Курсовая работа включает в себя три различных варианта ввода данных значений: автоматический (наиболее простой) и два ручных: открытие файла и самостоятельный ввод каждого отдельного числа (значения). Кроме этого, работа включает в себя универсальный инженерный калькулятор, необходи-мый для каких либо вычислений. Построенные графики зависимостей в про-граммах позволяют выбрать наиболее приемлемый закон, а также сам язык программирования.

Задание №7

Закон Ньютона имеет вид: V=AQ (1)

где V- скорость охлаждения, а Q- избыток температуры.

По данным наблюдений, представляемым в таблице:

№ ОпытаV(I)Q(I)V(I) расч.

V(I)

18.81220
27.40200
36.10180
44.89160
53.88140
63.02120
72.30100

Найти значения коэффициента A; скорость охлаждения, вычисляемую по формуле (1); относительную погрешность.

(2)

Для вычисления коэффициента A необходимо решить систему уравнений:

(3)

Для этого следует решить уравнения:

(4)

Если максимальная относительная погрешность (2) окажется больше 5%,

проверить, согласуется ли с данными опыта закон Стефана: V=k((Q+273)^4-273^4) (5).

Обозначив Z=k((Q+273)^4-273^4), где k=5,67*10^(-9), подобрать коэффи-циент A, скорость охлаждения, относительную погрешность, решить сле-дующую систему уравнений:

V=AZ (6)

План решения задачи

1. Составить алгоритм и программу вычисления коэффициента А,

V(I) расчетного и относительную погрешность.

2. Вычисление А оформить в виде подпрограммы общего вида.

3. Напечатать таблицы.

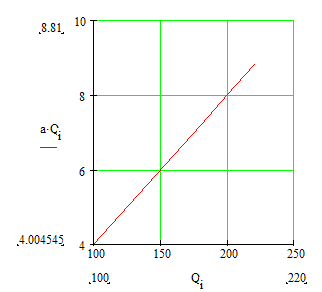

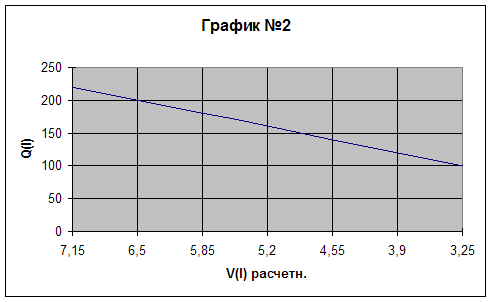

4. Построить графики зависимостей V(I) расчетного и V(I) от Q(I).

5. Выбрать закон, по которому расчетные значения V(I) расчетные лучше согласуются с данными опыта.

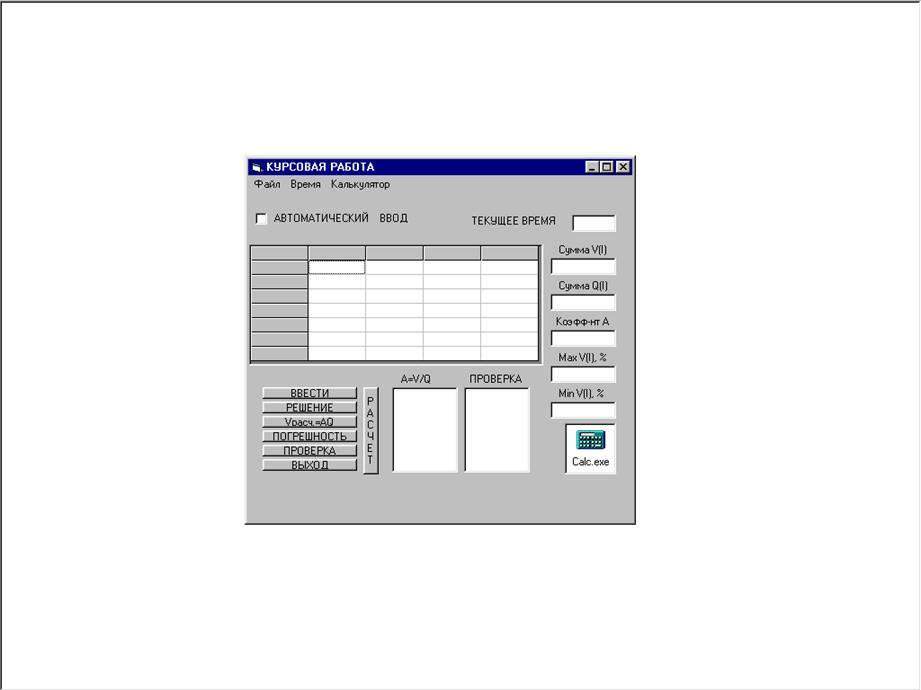

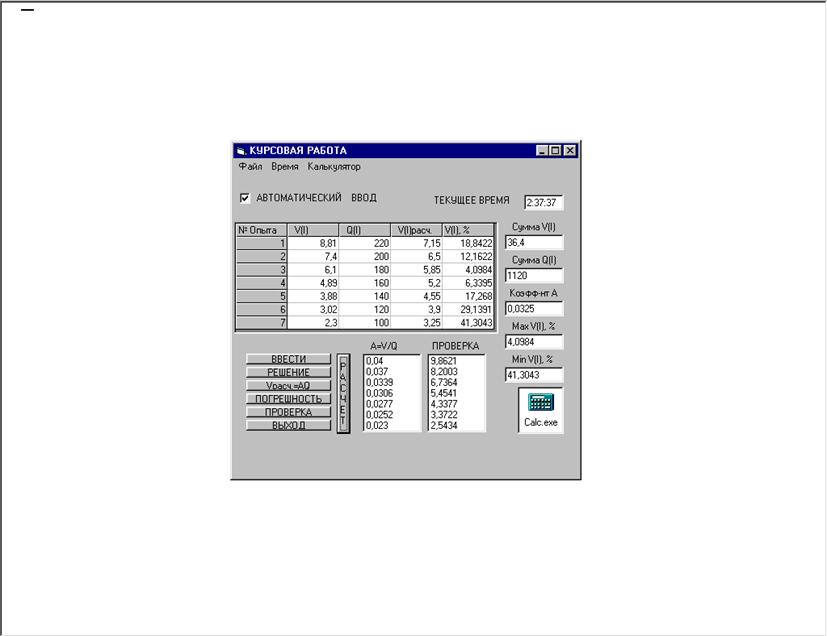

Проект. Рабочая форма Visual Basic:

Программный код в среде Visual Basic:

Option Explicit

Dim I As Integer

Dim a(7) As Single

тАШВВОД ЭЛЕМЕНТОВ МАССИВОВ

Private Sub Комманда1_Click()

Dim V(7) As Single, Q(7) As Single

MSFlexGrid1.TextMatrix(0, 0) = тАЬ№ ОпытатАЭ

MSFlexGrid1.TextMatrix(0, 1) = тАЬ V(I) тАЬ

MSFlexGrid1.TextMatrix(0, 2) = тАЬ Q(I) тАЬ

MSFlexGrid1.TextMatrix(0, 3) = тАЬ V(I)расч.тАЭ

MSFlexGrid1.TextMatrix(0, 4) = тАЬV(I), %тАЭ

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 0) = I

Next I

'АВТОМАТИЧЕСКИЙ ВВОД

If Проверка1.Value = 1 Then

Open тАЬA:\Данные.txtтАЭ For Input As #1

For I = 1 To 7

Input #1, V(I), Q(I)

MSFlexGrid1.TextMatrix(I, 1) = V(I)

MSFlexGrid1.TextMatrix(I, 2) = Q(I)

Next I

Close #1

End If

тАШВВОД ЭЛЕМЕНТОВ МАССИВОВ ВРУЧНУЮ

If Проверка1.Value = 0 Then

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 1) = InputBox(тАЬВВЕДИТЕ ЭЛЕМЕНТ МАССИВА V(I)тАЭ)

Next I

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 2) = InputBox(тАЬВВЕДИТЕ ЭЛЕМЕНТ МАССИВА Q(I)тАЭ)

Next I

End If

End Sub

'РЕШЕНИЕ A=V/Q, НАХОЖДЕНИЕ MIN (MAX),СУММЫ ЭЛЕМЕНТОВ МАССИВОВ

Private Sub Комманда2_Click()

Список1.Clear

For I = 1 To 7

Список1.AddItem (CCur(MSFlexGrid1.TextMatrix(I, 1) / MSFlexGrid1.TextMatrix(I, 2)))

Next I

Dim Summ As Single

Summ = 0

For I = 1 To 7

Summ = Summ + MSFlexGrid1.TextMatrix(I, 1)

Next I

Текст1.Text = CSng(Summ)

Dim Summa As Single

For I = 1 To 7

Summa = Summa + MSFlexGrid1.TextMatrix(I, 2)

Next I

Текст2.Text = CSng(Summa)

тАШРАiЕТ КОЭФФИЦИЕНТА тАЬАтАЭ

Dim a As Single

a = Текст1.Text / Текст2.Text

Текст3.Text = CSng(a)

End Sub

тАШV(I)РАiЕТНАЯ

Private Sub Комманда3_Click()

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 3) = Текст3.Text * MSFlexGrid1.TextMatrix(I, 2)

Next I

End Sub

тАШПОГРЕШНОСТЬ

Private Sub Комманда4_Click()

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 4) = Ccur(Sqr((((MSFlexGrid1.TextMatrix(I, 3) тАУ MSFlexGrid1.TextMatrix(I, 1)) / MSFlexGrid1.TextMatrix(I, 1)) * 100) ^ 2))

Next I

тАШСОРТИРОВКА

Dim min As Single

Dim max As Single

min = MSFlexGrid1.TextMatrix(7, 4)

тАШНАХОЖДЕНИЕ MIN

For I = 1 To 7

If MSFlexGrid1.TextMatrix(I, 4) < min Then min = MSFlexGrid1.TextMatrix(I, 4)

Next I

Текст4.Text = CSng(min)

max = MSFlexGrid1.TextMatrix(1, 4)

тАШНАХОЖДЕНИЕ MAX

For I = 1 To 7

If MSFlexGrid1.TextMatrix(I, 4) > max Then max = MSFlexGrid1.TextMatrix(I, 4)

Next I

Текст6.Text = CSng(max)

End Sub

Private Sub Комманда5_Click()

'ЗАКОН СТЕФАНА-БОЛЬЦМАНА

'V=k*Q^4, где k-постоянная Стефана-Больцмана: k = 5.67 * 10 ^ -8

Dim z(7) As Single, V(7) As Single

For I = 1 To 7

z(I) = 0.0000000567 * ((MSFlexGrid1.TextMatrix(I, 2) + 273) ^ 4 тАУ 273 ^ 4)

тАШV=AZ

V(I) = 0.1 * Текст3.Text * z(I)

'ВЫВОД СКОРОСТИ ОХЛАЖДЕНИЯ

Список2.AddItem (Ccur(V(I)))

Next I

End Sub

Private Sub Комманда6_Click()

End

End Sub

Private Sub Command7_Click()

Dim V(7) As Single, Q(7) As Single

MSFlexGrid1.TextMatrix(0, 0) = тАЬ№ ОпытатАЭ

MSFlexGrid1.TextMatrix(0, 1) = тАЬ V(I) тАЬ

MSFlexGrid1.TextMatrix(0, 2) = тАЬ Q(I) тАЬ

MSFlexGrid1.TextMatrix(0, 3) = тАЬ V(I)расч.тАЭ

MSFlexGrid1.TextMatrix(0, 4) = тАЬV(I), %тАЭ

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 0) = I

Next I

'АВТОМАТИЧЕСКИЙ ВВОД

If Проверка1.Value = 1 Then

Open тАЬA:\Данные.txtтАЭ For Input As #1

For I = 1 To 7

Input #1, V(I), Q(I)

MSFlexGrid1.TextMatrix(I, 1) = V(I)

MSFlexGrid1.TextMatrix(I, 2) = Q(I)

Next I

Close #1

End If

тАШВВОД ЭЛЕМЕНТОВ МАССИВОВ ВРУЧНУЮ

If Проверка1.Value = 0 Then

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 1) = InputBox(тАЬВВЕДИТЕ ЭЛЕМЕНТ МАССИВА V(I)тАЭ)

Next I

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 2) = InputBox(тАЬВВЕДИТЕ ЭЛЕМЕНТ МАССИВА Q(I)тАЭ)

Next I

End If

Список1.Clear

For I = 1 To 7

Список1.AddItem (Ccur(MSFlexGrid1.TextMatrix(I, 1) / MSFlexGrid1.TextMatrix(I, 2)))

Next I

Dim Summ As Single

Summ = 0

For I = 1 To 7

Summ = Summ + MSFlexGrid1.TextMatrix(I, 1)

Next I

Текст1.Text = CSng(Summ)

Dim Summa As Single

For I = 1 To 7

Summa = Summa + MSFlexGrid1.TextMatrix(I, 2)

Next I

Текст2.Text = CSng(Summa)

тАШРАiЕТ КОЭФФИЦИЕНТА тАЬАтАЭ

Dim a As Single

a = Текст1.Text / Текст2.Text

Текст3.Text = CSng(a)

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 3) = Текст3.Text * MSFlexGrid1.TextMatrix(I, 2)

Next I

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 4) = Ccur(Sqr((((MSFlexGrid1.TextMatrix(I, 3) тАУ MSFlexGrid1.TextMatrix(I, 1)) / MSFlexGrid1.TextMatrix(I, 1)) * 100) ^ 2))

Next I

тАШСОРТИРОВКА

Dim min As Single

Dim max As Single

min = MSFlexGrid1.TextMatrix(7, 4)

тАШНАХОЖДЕНИЕ MIN

For I = 1 To 7

If MSFlexGrid1.TextMatrix(I, 4) < min Then min = MSFlexGrid1.TextMatrix(I, 4)

Next I

Текст4.Text = CSng(min)

max = MSFlexGrid1.TextMatrix(1, 4)

тАШНАХОЖДЕНИЕ MAX

For I = 1 To 7

If MSFlexGrid1.TextMatrix(I, 4) > max Then max = MSFlexGrid1.TextMatrix(I, 4)

Next I

Текст6.Text = CSng(max)

'ЗАКОН СТЕФАНА-БОЛЬЦМАНА

'V=k*Q^4, где k-постоянная Стефана-Больцмана: k = 5.67 * 10 ^ -8

Dim z(7) As Single, W(7) As Single

For I = 1 To 7

z(I) = 0.0000000567 * ((MSFlexGrid1.TextMatrix(I, 2) + 273) ^ 4 тАУ 273 ^ 4)

тАШV=AZ

W(I) = 0.1 * Текст3.Text * z(I)

'ВЫВОД СКОРОСТИ ОХЛАЖДЕНИЯ

Список2.AddItem (Ccur(W(I)))

Next I

End Sub

Private Sub mnuВключить_Click()

'ВКЛЮЧЕНИЕ КАЛЬКУЛЯТОРА

тАШOLE1.SourceDoc = тАЬC:\WINDOWS\CALC.EXEтАЭ

OLE1.Action = 7

End Sub

Private Sub mnuВыход_Click()

End

End Sub

Private Sub mnuОткрыть_Click()

Dim V(7) As Single, Q(7) As Single

MSFlexGrid1.TextMatrix(0, 0) = тАЬ№ ОпытатАЭ

MSFlexGrid1.TextMatrix(0, 1) = тАЬ V(I) тАЬ

MSFlexGrid1.TextMatrix(0, 2) = Вл Q(I) Вл

MSFlexGrid1.TextMatrix(0, 3) = тАЬ V(I)расч.тАЭ

MSFlexGrid1.TextMatrix(0, 4) = ВлV(I), %В»

For I = 1 To 7

MSFlexGrid1.TextMatrix(I, 0) = I

Next I

тАШАВТОМАТИЧЕСКИЙ ВВОД

Open тАЬA:\Данные.txtтАЭ For Input As #1

For I = 1 To 7

Input #1, V(I), Q(I)

MSFlexGrid1.TextMatrix(I, 1) = V(I)

MSFlexGrid1.TextMatrix(I, 2) = Q(I)

Next I

Close #1

End Sub

Private Sub mnuСкрыть_Click()

тАШСКРЫТЬ ВРЕМЯ

Часы1.Enabled = False

Текст5.Text = тАЬтАЭ

End Sub

Private Sub mnuПоказать_Click()

тАШПОКАЗАТЬ ВРЕМЯ

Часы1.Enabled = True

Часы1.Interval = 250

End Sub

Private Sub Часы1_Timer()

'ВЫВОД ВРЕМЕНИ

Текст5.Text = CStr(Time)

End Sub

Значения свойств объектов:

VERSION 5.00

Object = "{5E9E78A0-531B-11CF-91F6-C2863C385E30}#1.0#0"; "MSFLXGRD.OCX"

Begin VB.Form Форма1

Caption = "КУРСОВАЯ РАБОТА"

ClientHeight = 4905

ClientLeft = 165

ClientTop = 735

ClientWidth = 6660

LinkTopic = "Form1"

ScaleHeight = 4905

ScaleWidth = 6660

StartUpPosition = 3 'Windows Default

Begin VB.ListBox Список2

Height = 1425

ItemData = "КУРСОВАЯ РАБОТА.frx":0000

Left = 3600

List = "КУРСОВАЯ РАБОТА.frx":0002

TabIndex = 16

Top = 3240

Width = 1095

End

Begin VB.ListBox Список1

Height = 1425

ItemData = "КУРСОВАЯ РАБОТА.frx":0004

Left = 2400

List = "КУРСОВАЯ РАБОТА.frx":0006

TabIndex = 15

Top = 3240

Width = 1095

End

Begin VB.TextBox Текст6

Height = 285

Left = 5040

TabIndex = 14

Top = 3480

Width = 1095

End

Begin VB.TextBox Текст5

Height = 285

Left = 5280

TabIndex = 13

Top = 360

Width = 855

End

Begin VB.TextBox Текст 4

Height = 285

Left = 5040

TabIndex = 12

Top = 2880

Width = 1095

End

Begin VB.TextBox Текст 3

Height = 285

Left = 5040

TabIndex = 11

Top = 2280

Width = 1095

End

Begin VB.TextBox Текст 2

Height = 285

Left = 5040

TabIndex = 10

Top = 1680

Width = 1095

End

Begin VB.TextBox Текст 1

Height = 285

Left = 5040

TabIndex = 9

Top = 1080

Width = 1095

End

Begin VB.Timer Часы1

Interval = 250

Left = 4800

Top = 3840

End

Begin VB.CommandButton Комманда6

Caption = "ВЫХОД"

Height = 195

Left = 240

TabIndex = 7

Top = 4440

Width = 1575

End

Begin VB.CommandButton Комманда 5

Caption = "ПРОВЕРКА"

Height = 195

Left = 240

TabIndex = 6

Top = 4200

Width = 1575

End

Begin VB.CommandButton Комманда 4

Caption = "ПОГРЕШНОСТЬ"

Height = 195

Left = 240

TabIndex = 5

Top = 3960

Width = 1575

End

Begin VB.CommandButton Комманда 3

Caption = "Vрасч.=AQ"

Height = 195

Left = 240

TabIndex = 4

Top = 3720

Width = 1575

End

Begin VB.CommandButton Комманда 2

Caption = "РЕШЕНИЕ"

Height = 195

Left = 240

TabIndex = 3

Top = 3480

Width = 1575

End

Begin VB.CommandButton Комманда 1

Caption = "ВВЕСТИ"

Height = 195

Left = 240

TabIndex = 2

Top = 3240

Width = 1575

End

Begin VB.CheckBox Проверка1

Caption = " АВТОМАТИЧЕСКИЙ ВВОД"

Height = 375

Left = 120

TabIndex = 1

Top = 240

Width = 2775

End

Begin MSFlexGridLib.MSFlexGrid MSFlexGrid1

Height = 2055

Left = 0

TabIndex = 0

Top = 840

Width = 4935

_ExtentX = 8705

_ExtentY = 3625

_Version = 393216

Rows = 8

Cols = 5

End

Begin VB.OLE OLE1

Class = "Package"

Height = 495

Left = 5280

OleObjectBlob = "КУРСОВАЯ РАБОТА.frx":0008

SourceDoc = "C:\WINDOWS\CALC.EXE"

TabIndex = 24

Top = 3840

Width = 855

End

Begin VB.Label Метка8

Caption = " ПРОВЕРКА"

Height = 255

Left = 3600

TabIndex = 23

Top = 3000

Width = 1095

End

Begin VB.Label Метка 7

Caption = " A=V/Q"

Height = 255

Left = 2280

TabIndex = 22

Top = 3000

Width = 1095

End

Begin VB.Label Метка 6

Caption = " Max V(I), %"

Height = 255

Left = 5040

TabIndex = 21

Top = 2640

Width = 1095

End

Begin VB.Label Метка 5

Caption = " Min V(I), %"

Height = 255

Left = 5040

TabIndex = 20

Top = 3240

Width = 1095

End

Begin VB.Label Метка 4

Caption = " Коэфф-нт А"

Height = 255

Left = 5040

TabIndex = 19

Top = 2040

Width = 1095

End

Begin VB.Label Метка 3

Caption = " Сумма Q(I)"

Height = 255

Left = 5040

TabIndex = 18

Top = 1440

Width = 1095

End

Begin VB.Label Метка 2

Caption = " Сумма V(I)"

Height = 255

Left = 5040

TabIndex = 17

Top = 840

Width = 1095

End

Begin VB.Label Метка 1

Caption = "ТЕКУЩЕЕ ВРЕМЯ"

Height = 255

Left = 3720

TabIndex = 8

Top = 360

Width = 1575

End

Begin VB.Menu mnuФайл

Caption = "Файл"

Begin VB.Menu mnuОткрыть

Caption = "Открыть"

End

Begin VB.Menu mnuВыход

Caption = "Выход"

End

End

Begin VB.Menu mnuВремя

Caption = "Время"

Begin VB.Menu mnuПоказать

Caption = "Показать"

End

Begin VB.Menu mnuСкрыть

Caption = "Скрыть"

End

End

Begin VB.Menu mnuКалькулятор

Caption = "Калькулятор"

Begin VB.Menu mnuВключить

Caption = "Включить"

End

End

End

Attribute VB_Name = "Форма1"

Attribute VB_GlobalNameSpace = False

Attribute VB_Creatable = False

Attribute VB_PredeclaredId = True

Attribute VB_Exposed = False

Рабочая форма с данными:

Решение задачи с помощью MathCad.

Вычисление суммы элементов массивов:

Относительная погрешность:

Расчет скорости охлаждения по закону Стефана: V=kT^4

Постоянная Стефана-Больцмана:

График №1 построен по данным, а №2- по расчетам.

Решение задачи в Excel

V(I)Q(I)V(I) расчV(I), %
8,812207,1518,84222
7,42006,512,16216
6,11805,854,098361
4,891605,26,339468
3,881404,5517,26804
3,021203,929,13907
2,31003,2541,30435
36,41120
A=V/QКОЭФ. АZСТЕФАНА
0,0400450,0325303,44844679,862075
0,037252,31553078,200255
0,033889207,27343766,736387
0,030563167,81812715,454089
0,027714133,46733164,337688
0,025167103,76055643,372218
0,02378,259079562,54342

Графики зависимостей:

Заключение:

На основании полученных в программах данных:

расчетов и графиков, можно сделать вывод, что наиболее прие-млемым языком программирования является Visual Basic, а закон наиболее точно дающий схожие результаты с данными опыта является закон Стефана.

Вместе с этим смотрят:


80386 процессор


Access


Arvutite ja interneti kasutamine eesti elanike hulgas


Intel


Internet
