Системы защиты информации

на тему: Эффективность систем защиты. Оценка экономической эффективности систем защиты.

Содержание

ВведениетАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.3

1.Электронный замок "СОБОЛЬ"тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж4

2. Система защиты информации "Secret Net 4.0"тАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..9

3. "Аккорд 1.95"тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..13

4. "ГРИМ-ДИСК"тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж14

5. СКЗИ "Верба - ОW"тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж15

6. Устройства криптографической защиты данных (УКЗД) серии КРИПТОНтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж23

6.1. КРИПТОН-ЗАМОК/PCI
аппаратно-программный модуль доверенной загрузкитАжтАжтАжтАжтАжтАж.26

6.2. Crypton ArcMailтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.28

6.3. КРИПТОН-ШифрованиетАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.29

6.4. КРИПТОН-ПодписьтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.29

6.5. КРИПТОН-IPтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.30
6.6. КРИПТОН AncNetтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.35
6.7. КРИПТОН-IDEтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.36
6.8. Crypton DiskтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..37

6.9. Crypton LockтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..37

ЗаключениетАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..39

Список используемой литературытАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..40


Рис. 1.1.

1.ЭЛЕКТРОННЫЙ ЗАМОК "СОБОЛЬ"

Электронные замки ВлСобольВ» (Рис. 1.2.), и ВлСоболь-PCIВ» (Рис. 1.1.), разработаны научно-инженерным предприятием ВлИНФОРМЗАЩИТАВ» и предназначены для защиты ресурсов компьютера от не санкционированного доступа.

Рис. 1.2.

Электронные замки ВлСобольВ» и ВлСоболь-PCIВ» сертифицированы Федеральным агентством правительственной связи и информации России. Сертификаты ФАПСИ № i/122-0305 и № i/022-0306 от 10.02.2000, а также и сертификат № i/527-0553 от 01.07.2002 позволяют применять данные средства для защиты информации, составляющую коммерческую или государственную тайну.

Кроме того, электронный замок ВлСоболь-PCIВ» сертифицирован Гостехкомиссией России. Сертификат №457 от 14.05.2001 г. подтверждает соответствие данного изделия требованиям Руководящего документа Гостехкомиссии России ВлАвтоматизированные системы. Защита от несанкционированного доступа к информации. Классификация автоматизированных систем и требования по защите информацииВ» и позволяет использовать данный продукт при разработке систем защиты для автоматизированных систем с классом защищенности до 1В включительно.

Применение

Электронный замок ВлСобольВ»/ВлСоболь-PCIВ» может применяться как устройство, обеспечивающее защиту автономного компьютера, а также рабочей станции или сервера, входящих в состав локальной вычислительной сети.

Система защиты Электронный замок ВлСобольВ»/ВлСоболь-PCIВ» обладает следующими возможностями:

  • Идентификация и аутентификация пользователей.
  • Регистрация попыток доступа к ПЭВМ.
  • Запрет загрузки ОС со съемных носителей.
  • Контроль целостности программной среды.

Возможности по идентификации и аутентификации пользователей, а также регистрация попыток доступа к ПЭВМ не зависят от типа использующейся ОС.


Идентификация и аутентификация пользователей.

Каждый пользователь компьютера регистрируется в системе электронный замок ВлСобольВ»/ВлСоболь-PCIВ», установленной на данном компьютере. Регистрация пользователя осуществляется администратором и состоит в определении имени регистрируемого пользователя, присвоении ему персонального идентификатора и назначении пароля.

Действие электронного замка ВлСобольВ»/ВлСоболь-PCIВ» состоит в проверке персонального идентификатора и пароля пользователя при попытке входа в систему. В случае попытки входа в систему не зарегистрированного пользователя электронный замок ВлСобольВ» регистрирует попытку НСД и осуществляется аппаратная блокировка до 4-х устройств, например: FDD, CD-ROM, ZIP, LPT, SCSI-порты (электронный замок ВлСоболь-PCIВ» позволяет блокировать до 3-х устройств).

В электронном замке используются идентификаторы Touch Memory фирмы Dallas Semiconductor. Загрузка операционной системы с жесткого диска осуществляется только после предъявления зарегистрированного идентификатора. Служебная информация о регистрации пользователя (имя, номер присвоенного персонального идентификатора и т.д.) хранится в энергонезависимой памяти электронного замка.


Регистрация попыток доступа к ПЭВМ.

Электронный замок ВлСобольВ»/ВлСоболь-PCIВ» осуществляет ведение системного журнала, записи которого хранятся в специальной энергонезависимой памяти.

Электронный замок фиксирует в системном журнале вход пользователей, попытки входа, попытки НСД и другие события, связанные с безопасностью системы.

В системном журнале хранится следующая информация: дата и время события, имя пользователя и информация о типе события, например:

  • Факт входа пользователя;
  • Введение неправильного пароля;
  • Предъявление не зарегистрированного идентификатора пользователя;
  • Превышение числа попыток входа в систему;
  • Другие события.

Таким образом, электронный замок ВлСобольВ» предоставляет информацию администратору о всех попытках доступа к ПЭВМ.


Контроль целостности программной среды и запрет загрузки со съемных носителей

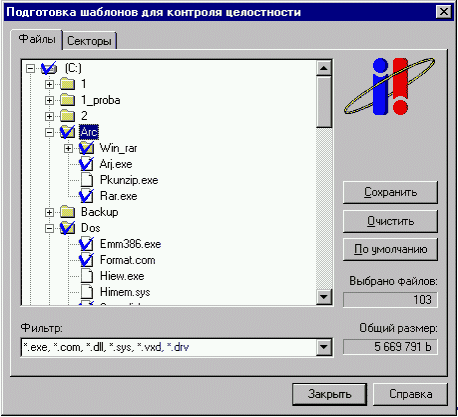

Подсистема контроля целостности расширяет возможности электронного замка ВлСобольВ»/ВлСоболь-PCIВ». Контроль целостности системных областей дисков и наиболее критичных файлов производится по алгоритму ГОСТ 28147-89 в режиме имитовставки (Рис. 1.3.). Администратор имеет возможность задать режим работы электронного замка, при котором будет блокирован вход пользователей в систему при нарушении целостности контролируемых файлов.

Рис. 1.3.

Подсистема запрета загрузки с гибкого диска и CD ROM диска обеспечивает запрет загрузки операционной системы с этих съемных носителей для всех пользователей компьютера, кроме администратора. Администратор может разрешить отдельным пользователям компьютера выполнять загрузку операционной системы со съемных носителей.

Подсистемы контроля целостности и подсистемы запрета загрузки со съемных носителей функционируют под управлением следующих ОС:

  • MS DOS версий 5.0-6.22;
  • ОС семейства WindowsтАЩ9x (FAT12, FAT16 или FAT32);
  • Windows NT версий 3.51 и 4.0 с файловой системой NTFS;
  • Windows 2000 с файловой системой NTFS (только ВлСоболь-PCIВ»);
  • UNIX FreeBSD (только ВлСоболь-PCIВ»).

Возможности по администрированию

Для настройки электронного замка ВлСобольВ» администратор имеет возможность:

  • Определять минимальную длину пароля пользователя;
  • Определять предельное число неудачных входов пользователя;
  • Добавлять и удалять пользователей;
  • Блокировать работу пользователя на компьютере;
  • Создавать резервные копии персональных идентификаторов.

Другие возможности и преимущества

  • Самая низкая по сравнению с аналогичными продуктами цена - 190 долларов ВлСобольВ» для стандарта ISA и 230 долларов ВлСоболь-PCIВ»;
  • Датчик случайных чисел, соответствующий требованиям ФАПСИ.
  • Простота установки, настройки и администрирования.
  • Современная элементная база, обеспечивающая высокую надежность и долговечность.
  • Возможность установки в любой IBM-совместимый персональный компьютер, имеющий свободный разъем стандарта ISA или PCI.

Использование в Secret Net и Континент-К

Электронный замок ВлСобольВ»/ВлСоболь-PCIВ» может применяться в составе системы защиты информации Secret Net для генерации ключей шифрования и электронно-цифровой подписи. Кроме того, при использовании электронного замка в составе СЗИ Secret Net обеспечивается единое централизованное управление его возможностями. С помощью подсистемы управления Secret Net администратор безопасности имеет возможность управлять статусом персональных идентификаторов сотрудников: присваивать электронные идентификаторы, временно блокировать, делать их недействительными, что позволяет управлять доступом сотрудников к компьютерам автоматизированной системы организации. Также ВлСобольВ»/ВлСоболь-PCIВ» применяется в составе аппаратно-программного комплекса ВлКонтинент-КВ» для идентификации и аутентификации администратора криптографического шлюза, формирования ключей шифрования и контроля целостности программного обеспечения комплекса. А также совместно с криптопровайдером КриптоПРО CSP (для обеспечения хранения сертификатов пользователя на электронных идентификаторах и в качестве средства формирования ключей электронной цифровой подписи).

Комплектация

В базовый комплект электронного замка ВлСобольВ»/ВлСоболь-PCIВ» входит:

  • Контроллер ВлСобольВ»/ВлСоболь-PCIВ»;
  • Считыватель Touch Memory;
  • 2 идентификатора DS-1992;
  • Интерфейс для блокировки загрузки с FDD;
  • Интерфейс для блокировки загрузки с CD-ROM;
  • Программное обеспечение формирования списков контролируемых программ;
  • Документация.

2. Система защиты информации "Secret Net 4.0"

Рис. 2.1.

Назначение:
Программно-аппаратный комплекс для обеспечения информационной безопасности в локальной вычислительной сети, рабочие станции и сервера которой работают под управлением следующих операционных систем: Windows'9x (Windows 95, Windows 98 и их модификаций); Windows NT версии 4.0; UNIX MP-RAS версии 3.02.00.

Безопасность рабочих станций и серверов сети обеспечивается с помощью всевозможных механизмов защиты:

  • усиленная идентификация и аутентификация,
  • полномочное и избирательное разграничение доступа,
  • замкнутая программная среда,
  • криптографическая защита данных,
  • другие механизмы защиты.

Администратору безопасности предоставляется единое средство управления всеми защитными механизмами, позволяющее централизованно управлять и контролировать исполнение требований политики безопасности.

Вся информация о событиях в информационной системе, имеющих отношение к безопасности, регистрируется в едином журнале регистрации. О попытках свершения пользователями неправомерных действий администратор безопасности узнает немедленно.

Существуют средства генерации отчетов, предварительной обработки журналов регистрации, оперативного управления удаленными рабочими станциями.Схема система защиты информации "Secret Net 4.0" представлена на Рис. 2.1.




Компоненты Secret Net


Система Secret Net состоит из трех компонент:
Клиентская часть Сервер безопасности Подсистема управления Особенностью системы Secret Net является клиент-серверная архитектура, при которой серверная часть обеспечивает централизованное хранение и обработку данных системы защиты, а клиентская часть обеспечивает защиту ресурсов рабочей станции или сервера и хранение управляющей информации в собственной базе данных.

Клиентская часть системы защиты


Клиент Secret Net (как автономный вариант, так и сетевой) устанавливается на компьютер, содержащий важную информацию, будь то рабочая станция в сети или какой-либо сервер (в том числе и сервер безопасности).

Основное назначение клиента Secret Net:
Защита ресурсов компьютера от несанкционированного доступа и разграничение прав зарегистрированных пользователей. Регистрация событий, происходящих на рабочей станции или сервере сети, и передача информации на сервер безопасности. Выполнение централизованных и децентрализованных управляющих воздействий администратора безопасности.

Клиенты Secret Net оснащаются средствами аппаратной поддержки (для идентификации пользователей по электронным идентификаторам и управления загрузкой с внешних носителей).

Сервер безопасности


Сервер безопасности устанавливается на выделенный компьютер или контроллер домена и обеспечивает решение следующих задач:
Ведение центральной базы данных (ЦБД) системы защиты, функционирующую под управлением СУБД Oracle 8.0 Personal Edition и содержащую информацию, необходимую для работы системы защиты. Сбор информации о происходящих событиях со всех клиентов Secret Net в единый журнал регистрации и передача обработанной информации подсистеме управления. Взаимодействие с подсистемой управления и передача управляющих команд администратора на клиентскую часть системы защиты.

Подсистема управления Secret Net


Подсистема управления Secret Net устанавливается на рабочем месте администратора безопасности и предоставляет ему следующие возможности:
Централизованное управление защитными механизмами клиентов Secret Net. Контроль всех событий имеющих отношение к безопасности информационной системы. Контроль действий сотрудников в ИС организации и оперативное реагирование на факты и попытки НСД. Планирование запуска процедур копирования ЦБД и архивирования журналов регистрации. Схема управления, реализованная в Secret Net, позволяет управлять информационной безопасностью в терминах реальной предметной области и в полной мере обеспечить жесткое разделение полномочий администратора сети и администратора безопасности.

Автономный и сетевой вариант


Система защиты информации Secret Net выпускается в автономном и сетевом вариантах.
Автономный вариант - состоит только из клиентской части Secret Net и предназначен для обеспечения защиты автономных компьютеров или рабочих станций и серверов сети, содержащих важную информацию. Сетевой вариант - состоит из клиентской части, подсистемы управления, сервера безопасности и позволяет реализовать защиту, как всех компьютеров сети, так и только тех рабочих станций и серверов, которые хранят и обрабатывают важную информацию. Причем в сетевом варианте, благодаря наличию сервера безопасности и подсистемы управления, будет обеспечено централизованное управление и контроль работы всех компьютеров, на которых установлены клиенты Secret Net.

Сферы применения Secret Net


Основными сферами применения системы Secret Net являются:
Защита информационных ресурсов; Централизованное управление информационной безопасностью; Контроль состояния информационной безопасности.


Сертификаты Secret Net 4.0


Семейство средств защиты информации Secret Net имеет все необходимые сертификаты Гостехкомиссии России и Федерального агентства правительственной связи и информации России.

Система защиты информации Secret Net 4.0 сертифицирована Гостехкомиссией России по 3 классу защищенности. Это означает, что Secret Net 4.0 можно применять для защиты информации, содержащей сведения, составляющие государственную тайну.


3."Аккорд 1.95"

Представленное изделие является одним из ряда программно-аппаратных комплексов защиты информации семейства "Аккорд", имеющего и автономные, и сетевые версии, выполненные на платах как для шины ISA, так и для шины РС1.

Комплекс "Аккорд 1.95" обеспечивает следующие функции зашиты:

  • идентификация и аутентификация пользователей;
  • ограничение "времени жизни" паролей и времени доступа пользователей к ПК;
  • контроль целостности программ и данных, в том числе файлов ОС и служебных областей жесткого диска;
  • разграничение доступа к информационным и аппаратным ресурсам ПК;
  • возможность временной блокировки ПК и гашения экрана при длительной неактивности пользователя до повторного ввода идентификатора;
  • функциональное замыкание информационных систем с исключением возможности несанкционированного выхода в ОС, загрузки с дискеты и прерывания контрольных процедур с клавиатуры.

Важной отличительной особенностью "Аккорда" является то, что в нем в полной мере реализован принцип отчуждения контролируемого и контролирующего объектов друг от друга. Контроллер "Аккорда" имеет собственный процессор, который не только защищает от прочтения и модификации флэш-память, где хранятся ключи и контрольные суммы, но и организует выполнение проверки целостности конфигурации системы еще до загрузки ОС.

Еще одно преимущество "Аккорда" - большое количество атрибутов доступа к программам и файлам. Если в SecretNet их три (разрешение на чтение, модификацию и запуск задачи), то здесь их 11. Это дает администратору большую свободу в организации доступа пользователей к ресурсам ПК.

Встроенное в контроллер ПО обеспечивает разбор наиболее популярных файловых систем: FAT12, FAT16, FAT32, NTFS, HPFS, FreeBSD. В комплект поставки помимо контроллера, считывателя Touch Memory и двух ключей входит программная оболочка "Аккорд 1.95", инсталляционная программа и документация на дискетах. Общую благоприятную оценку несколько портит лишь недостаточно подробная документация.


4."ГРИМ-ДИСК"

Совместный продукт АОЗТ "НИИМВ" и ОАО "ЭЛиПС" интересен своей надежностью и кажущейся простотой. Устройство предназначено для защиты данных на жестком диске с интерфейсом IDE. "Прозрачное" шифрование реализовано на аппаратном уровне IDE-интерфейса. Плата шифратора и жесткий диск помещены в съемный контейнер, благодаря чему их можно в любое время легко извлечь из компьютера и, например, поместить в сейф. Спереди на контейнере укреплено устройство считывания ключей Touch Memory и сигнальные све-тодиоды. ПЗУ с интерфейсом пользователя находится на сетевой PCI-плате EtherNet NE2000.

Шифрование производится по алгоритму ГОСТ 28147-89 (что снижает скорость записи/считывания данных на жестком диске на 40%) или по алгоритму Vesta-2M (снижает скорость на 20%). Следует оговориться, что алгоритм Vesta-2M не сертифицирован ФАПСИ, и потому не может применяться в госучреждениях, однако коммерческим организациям он придется весьма кстати.

Логика работы устройства такова: чтобы "ГРИМ-ДИСК" стал доступен, пользователь должен идентифицировать себя с помощью Touch Memory, ввести пароль во время работы счетчика-таймера BIOS и нажать . После загрузки операционной системы "ГРИМ-ДИСК" готов к работе. Для ОС он является обычным жестким диском, который можно установить и как ведущее, и как ведомое устройство. Все записанные на нем данные будут недоступными для посторонних после перезагрузки или выключения питания компьютера. Если же доступ к закрытым данным не нужен, никаких специальных действий с ПК производить не надо: загрузившись как обычно, т. е. не прикладывая идентификатора, вы "ГРИМ-ДИСКА" не увидите.

Устройство просто и удобно в обращении. Оно наверняка заинтересует некоторые коммерческие организации, однако необходимо учитывать следующие моменты. Замена жесткого диска не может быть выполнена владельцем компьютера - для этого потребуется обращаться к производителю. Кроме того, хорошей лазейкой к секретам законного пользователя для изощренного злоумышленника может стать процедура сброса данных (свопинга) на системный диск. В комплект поставки входят ячейка "ГРИМ-ДИСК", контейнер с форм-фактором 5,25 дюйма, считывающее устройство, таблетка Touch Memory, 20-Гбайт жесткий диск Seagate, сетевая плата с ПЗУ.


5.СКЗИ "Верба - ОW"

Защита данных с помощью криптографических преобразований (преобразование данных шифрованием и (или) выработкой имитовставки) - одно из возможных решений проблемы их безопасности.

Шифрование данных производится с целью скрыть содержание представляемой ими информации. Зашифрованные данные становятся доступными только для того, кто знает соответствующий ключ, с помощью которого можно расшифровать сообщение, и поэтому похищение зашифрованных данных без знания ключа является бессмысленным занятием.

Передаваемые по каналам связи зашифрованные данные критичны к искажениям. Используемые в СКЗИ "Верба-ОW" методы шифрования гарантируют не только высокую секретность, но и эффективное обнаружение искажений или ошибок в передаваемой информации.

Криптография обеспечивает надежную защиту данных. Однако необходимо понимать, что ее применение не является абсолютным решением всех проблем защиты информации. Для эффективного решения проблемы защиты информации необходим целый комплекс мер, который включает в себя соответствующие организационно-технические и административные мероприятия, связанные с обеспечением правильности функционирования технических средств обработки и передачи информации, а также установление соответствующих правил для обслуживающего персонала, допущенного к работе с конфиденциальной информацией.

Основными компонентами криптографии являются данные, криптографическое преобразование и ключ:

  • данные - при зашифровании исходными данными будет сообщение, а результирующими - зашифрованное сообщение. При расшифровании они меняются местами. Сообщения могут быть различных типов: текст, видеоизображение и т.п.;
  • криптографическое преобразование - под криптографическим преобразованием понимают преобразование данных при помощи алгоритма шифрования или выработки электронно-цифровой подписи. Считается, что криптографическое преобразование известно всем, но, не зная ключа, с помощью которого пользователь закрыл сообщение, практически невозможно восстановить содержание сообщения или подделать электронно-цифровую подпись. Термин "шифрование" объединяет в себе два процесса: зашифрование и расшифрование информации. Если зашифрование и расшифрование осуществляются с использованием одного и того же ключа, то такой алгоритм криптографического преобразования называется симметричным, в противном случае- асимметричным. В СКЗИ "Верба-OW" используется симметричный алгоритм криптографического преобразования;
  • ключ шифрования (ключ связи) - конкретное секретное состояние некоторых параметров алгоритма криптографического преобразования данных. В данном случае термин "ключ" означает уникальный битовый шаблон.

При зашифровании сообщения криптографическое преобразование использует ключ. Он используется аналогично обычному ключу, которым запирают дверь, и закрывает сообщение от посторонних глаз. Для расшифрования сообщения нужен соответствующий ключ. Важно ограничить доступ к ключам шифрования, так как любой, кто обладает ключом шифрования, может прочитать зашифрованное Вами сообщение.

В СКЗИ "Верба-OW" используется механизм открытого распределения ключей, при котором для формирования ключа связи используется пара ключей: открытый и секретный ключи шифрования.

Алгоритм криптографического преобразования

В СКЗИ "Верба-ОW" используется симметричный алгоритм криптографического преобразования данных, определенный ГОСТ28147-89. Данный алгоритм предназначен для аппаратной и программной реализации и удовлетворяет необходимым криптографическим требованиям. ГОСТ28147-89 предусматривает несколько режимов работы алгоритма криптографического преобразования. В СКЗИ "Верба-ОW" используется алгоритм шифрования, основанный на принципе гаммирования, который подразумевает процесс наложения по определенному закону гаммы шифра на открытые данные (под гаммой понимается псевдослучайная двоичная последовательность, вырабатываемая по заданному алгоритму). ГОСТ 28147-89 также определяет процесс выработки имитовставки. Имитовставка - это последовательность данных фиксированной длины, которая вырабатывается по определенному правилу из открытых данных и ключа шифрования. Выработка имитовставки обеспечивает защиту информации от случайных или преднамеренных искажений в канале связи. Выработка имитовставки обеспечивает защиту от навязывания ложных данных. Вероятность навязывания ложных помех равна 10-9. Имитовставка передается по каналу связи вместе с зашифрованным сообщением. Поступившие зашифрованные данные расшифровываются, и из полученных блоков данных вырабатывается контрольная имитовставка, которая затем сравнивается с имитовставкой, полученной из канала связи. В случае несовпадения имитовставок все расшифрованные данные считаются ложными.

Пара: секретный и открытый ключи

В последнее время широкое распространение получили криптографические системы с открытым распределением ключей. В таких системах каждый пользователь формирует два ключа: открытый и секретный. Секретный ключ шифрования должен храниться в тайне. Открытый ключ шифрования не является секретным и может быть опубликован для использования всеми пользователями системы, которые обмениваются сообщениями. Знание открытого ключа шифрования не дает практической возможности определить секретный ключ.

Общий секретный ключ связи (длиной 256 бит согласно требованиям ГОСТ 28147-89) вырабатывается после того, как абоненты сети обменялись своими открытыми ключами.

СКЗИ "Верба-ОW" является системой с открытым распределением ключей. Каждый пользователь вырабатывает свой секретный ключ, из которого затем с помощью некоторой процедуры формируется открытый ключ. Открытые ключи объединяются в справочник.

В СКЗИ "Верба-ОW" ключ зашифрования совпадает с ключом расшифрования. При зашифровании сообщения i-ым абонентом для j-ого абонента общий секретный ключ связи вырабатывается на основе секретного ключа шифрования i-ого абонента и открытого ключа шифрования j-ого абонента. Соответственно, для расшифрования этого сообщения j-ым абонентом формируется секретный ключ связи на основе секретного ключа шифрования j-ого абонента и открытого ключа шифрования i-ого абонента. Таким образом, для обеспечения связи с другими абонентами каждому пользователю необходимо иметь:

  • собственный секретный ключ шифрования;
  • справочник открытых ключей шифрования пользователей сети конфиденциальной связи.

Примем следующее соглашение. Абонента, который зашифровывает сообщение, будем в дальнейшем называть отправителем; абонента, который расшифровывает закрытое сообщение- получателем.

Электронная цифровая подпись

Электронная цифровая подпись- это средство, позволяющее на основе криптографических методов надежно установить авторство и подлинность электронного документа. Электронная цифровая подпись позволяет заменить при безбумажном документообороте традиционные печать и подпись. При построении цифровой подписи вместо обычной связи между печатью или рукописной подписью и листом бумаги выступает сложная математическая зависимость между электронным документом, секретным и общедоступным ключами. Практическая невозможность подделки электронной цифровой подписи опирается на очень большой объем определенных математических вычислений.

Проставление подписи под документом не меняет самого документа, она только дает возможность проверить подлинность и авторство полученной информации.

В СКЗИ "Верба-ОW" реализована система электронной цифровой подписи на базе криптографического алгоритма, соответствующего ГОСТ Р34.10-94. Секретный ключ подписи используется для выработки электронной цифровой подписи. Только сохранение пользователем в тайне своего секретного ключа гарантирует невозможность подделки злоумышленником документа и цифровой подписи от имени заверяющего.

Открытый ключ подписи вычисляется как значение некоторой функции от секретного ключа, но знание открытого ключа не дает возможности определить секретный ключ. Открытый ключ может быть опубликован и используется для проверки подлинности подписанного документа, а также для предупреждения мошенничества со стороны заверяющего в виде отказа его от подписи документа.

При работе с СКЗИ "Верба-ОW" каждый пользователь, обладающий правом подписи, самостоятельно формирует личные секретный и открытый ключи подписи. Открытые ключи подписи всех пользователей объединяются в справочники открытых ключей сети конфиденциальной связи.

Каждому пользователю, обладающему правом подписи, необходимо иметь:

  • секретный ключ подписи;
  • справочник открытых ключей подписи пользователей сети.

В СКЗИ "Верба-ОW" реализована система электронной цифровой подписи на базе асимметричного криптографического алгоритма согласно ГОСТ Р 34.10-94. Электронная цифровая подпись вырабатывается на основе электронного документа, требующего заверения, и секретного ключа. Согласно стандарту документ "сжимается" с помощью функции хэширования (ГОСТР34.11-94 "ИНФОРМАЦИОННАЯ ТЕХНОЛОГИЯ. КРИПТОГРАФИЧЕСКАЯ ЗАЩИТА ИНФОРМАЦИИ. ФУНКЦИЯ ХЭШИРОВАНИЯ"). Однонаправленная хэш-функция получает на входе исходное сообщение произвольной длины и преобразует его в хэш-значение фиксированной длины (256 бит согласно ГОСТ Р34.11-94). Значение хэш-функции сложным образом зависит от содержания документа, но не позволяет восстановить сам документ. Хэш-функция чувствительна к всевозможным изменениям в тексте. Кроме того, для данной функции нельзя вычислить, какие два исходные сообщения могут генерировать одно и то же хэш-значение, поскольку хэш-значения двух 256-битовых документов могут совпасть в одном из 2256 (1077) случаев. Далее к полученному хэш-значению применяется некоторое математическое преобразование, в результате которого и получается собственно цифровая подпись электронного документа.

При проверке подписи проверяющий должен располагать открытым ключом пользователя, поставившего подпись. Проверяющий должен быть полностью уверен в подлинности открытого ключа (а именно в том, что имеющийся у него открытый ключ соответствует открытому ключу конкретного пользователя). Процедура проверки подписи состоит из вычисления хэш-значения документа и проверки некоторых соотношений, связывающих хэш-значение документа, подпись под этим документом и открытый ключ подписавшего пользователя. Документ считается подлинным, а подпись правильной, если эти соотношения выполняются. В противном случае подпись под документом считается недействительной.

Для разрешения споров между отправителем и получателем информации, связанных с возможностью искажения пересылаемого документа или открытого ключа проверки подписи, достоверная копия этого ключа может выдаваться третьей стороне (арбитру) и применяться им при возникновении конфликта между отправителем и получателем. Наличие у абонента секретного ключа не позволяет ему самому сменить свой номер в сети или выработать подпись под номером другого абонента.

Для контроля целостности и подлинности справочников открытых ключей используется процедура выработки имитовставки, определяемая ГОСТ 28147-89. При проверке подписи проверяющий должен располагать открытым ключом пользователя, поставившего подпись. Проверяющий должен быть полностью уверен в подлинности открытого ключа (а именно в том, что имеющийся у него открытый ключ соответствует открытому ключу конкретного пользователя).

Процедура проверки подписи состоит из вычисления хэш-значения документа и проверки некоторых соотношений, связывающих хэш-значение документа, подпись под этим документом и открытый ключ подписавшего пользователя. Документ считается подлинным, а подпись правильной, если эти соотношения выполняются. В противном случае подпись под документом считается недействительной.

АРМ Администратора безопасности

АРМ Администратора безопасности (АРМ АБ), функционирующий под управлением операционной системы MS DOS v5.0 и выше на персональных ЭВМ, совместимых с IBM PC/АТ (процессор 80386 и выше), предназначен для работы с ключевой информацией. Он позволяет:

  • на основе исходной ключевой информации, находящейся на лицензионной дискете вырабатывать рабочие ключи (секретные и открытые) шифрования пользователей;
  • на основе ключей шифрования формировать секретные и открытые ключи ЭЦП;
  • создавать рабочие копии ключевых дискет шифрования и ЭЦП;
  • подготавливать ключи шифрования и секретные ключи ЭЦП для хранения на жестком диске.

Ядром АРМ АБ является программа HOST_O.EXE, входящая в состав СКЗИ "Верба-ОW". При работе с ключевой информацией используется также программный датчик случайных чисел - резидентный драйвер CYPRASW.EXE. Правила работы с ключевой информацией и этими программами описаны в документах "ЯЦИТ.00007-01 90 01. Администратор безопасности.

Ключевая система.

Идентификация абонента в сети.

Каждая подсеть однозначно определяется внутри всей информационной сети номером SSSSSS, который может принимать значение от 000000 до 999999. Этот номер присваивается ключевому диску с исходной ключевой информацией и называется номером серии. Абоненты внутри всей сети различаются по номерам вида XXXXSSSSSSYY, а внутри отдельной подсети- по номерам вида XXXXYY. Номера внутри отдельной подсети распределяются пользователем при создании носителей ключевой информации. Составляющая XXXX обозначает номер ключевого диска для шифрования и может принимать значение от 0000 до 9999. Ключевой диск для подписи создается с использованием ключевого диска для шифрования. На каждом ключевом диске для шифрования можно создавать от 0 до 99 ключевых дисков для подписи, которые идентифицируются по личному коду YY. Таким образом, абоненты, обладающие правом шифровать документы, идентифицируются внутри отдельной подсети по номерам вида XXXX, где XXXX - номер ключевой дискеты; абоненты, обладающие правом подписи - по номерам вида XXXXYY, где XXXX - номер ключевой дискеты, YY - личный код.

Носители ключевой информации

Типы ключевых дисков

В СКЗИ "Верба-ОW" используются следующие типы носителей ключевой информации:

  • ключевой диск для шифрования;
  • ключевой диск для подписи;
  • совмещенный ключевой диск (с ключами шифрования и подписи) и их рабочие копии.

При создании рабочих копий ключевых дисков необходимо использовать средства СКЗИ "Верба-ОW". Полученный с помощью СКЗИ "Верба-ОW" рабочий диск не является точной копией исходного, но полностью выполняет его функции. Нельзя создать рабочую копию исходного диска с ключевой информацией простым копированием файлов с исходного ключевого диска.

Создание носителей ключевой информации.

Исходные ключевые диски для шифрования изготавливаются ФАПСИ по заявке пользователя и содержат соответствующий данному абоненту вектор ключей шифрования, номер серии и другую служебную информацию. Ключевой диск для подписи формируется пользователем на основе диска для шифрования или его рабочей копии. После завершения выработки ключей сформируется файл, содержащий ключ подписи, его номер, а также индивидуальные ключи шифрования секретных ключей подписи и шифрования для хранения их на ЖМД. Секретные ключи пользователя должны храниться в тайне.

Временное хранение секретных ключей на жестком диске.

ПО "Верба-ОW" предусматривает возможность хранения секретных ключей на жестком диске, что удобно при частом обращении к ключевой информации.

Секретные и открытые ключи шифрования и подписи хранятся в защищенном виде. При хранении на ключевом ГМД ключи перешифровываются на так называемом главном ключе, при временном хранении на ЖМД- на главном ключе и на индивидуальных ключах шифрования секретных ключей.

Типы ключей.

Опр
