Применение диатомита

Введение

На сегодняшний день такие природные минеральные образования как диатомиты находят широкое практическое применение в различных отраслях промышленности благодаря высокой поглотительной способности, пористости, термостойкости и кислотоустойчивости. Что касается сельского хозяйства, то У. Г. Дистановым [25, 304] было предложено два возможных направления использования этих природных материалов:

в качестве носителей и наполнителей пестицидов и для получения пролонгированных удобрений,

как массы, предотвращающей слёживание тех же удобрений и ядохимикатов.

Кроме того, в ряде публикаций упоминается об инсектицидном действии дустов кремнезёма [3; 44]. Проведённые за последние десятилетия исследования, посвящённые роли кремния и его соединений в почвенных процессах, резко расширили круг возможных областей применения природных кремнезёмов в этой отрасли. Минералы кремния рассматривают как источник растворимого кремнезёма, который играет важную роль в формировании плодородия почв, повышении продуктивности растений и их устойчивости к болезням и вредителям [3; 16; 19]. В. М. Дьяков и его коллеги ссылаются на опыт использования в качестве удобрений диатомитов, внесение которых в почву увеличивает её буферность и адсорбционные свойства, а также тАЬспособствует снижению железной и алюминиевой интоксикации растенийтАЭ [19, 5], что особенно актуально для кислых почв. Однако механизм действия диатомитов и их участия в почвенных процессах ещё недостаточно изучен.

На территории Ульяновской области разведаны и эксплуатируются в промышленных масштабах крупные месторождения этих кремнистых пород. В этом свете становится особенно интересной перспектива использования для мелиорации почв местных диатомитов, по запасам которых наш регион занимает одно из первых мест в СНГ и России.

Диатомит представляет собой не чистый силицит: помимо опалового кремнезёма в нём содержится глинистый и обломочный материал. Глинистые минералы, содержание которых в породе может достигать 20% и более, в определённом диапазоне значений рН среды могут стать дополнительным источником подвижных форм алюминия и железа и таким образом усугубить негативные явления, связанные с истощением буферной ёмкости почв. По содержанию в породе кислород, кремний, алюминий и железо занимают те же места, что и в почве. Общеизвестно, что реакция среды является одним из основных факторов, определяющим поведение алюминия и железа в почвах. Поэтому возникла идея создания простейшей модельной системы, позволяющей спрогнозировать поведение диатомита в целом, его отдельных компонентов в реальных почвах с различной кислотностью. Целью нашего исследования было выбрано изучение особенностей поведения алюминия и железа, входящих в состав диатомита, в системе твердая фазатАУраствор. Для её достижения были поставлены следующие задачи:

установить минералогический и химический состав исследуемого диатомита;

экспериментально определить возможный выход алюминия и железа из диатомита при различных значениях pH раствора извлечения,

исследовать способность к адсорбции катионов из раствора и связанную с ней кислотно-основную буферность породы в условиях модельной системы.

Для решения этих задач в качестве объекта исследования был выбран диатомит Инзенского месторождения Ульяновской области тАУ самого крупного и наиболее интенсивно эксплуатируемого. Исследования проводились с использованием общепризнанных методов: потенциометрии, фотоколориметрии, рентгеноспектрального анализа.

Соколовой Т.А. и её коллегами [36] проводились модельные эксперименты с целью выяснить влияние глинистых минералов на поведение алюминия в системе твёрдая фаза тАУ раствор. Исследования Ульриха и Швертмана были посвящены роли отдельных минералов почвы в создании её кислотно-основной буферности [39, 48]. Но в известной нам литературе механизм действия диатомита как смеси минералов в почве не освещался.

Практическая значимость работы определяется серьёзной угрозой, которую представляет закисление почв интенсивно эксплуатируемых пахотных угодий, потеря ими плодородия, и непродуманное использование минеральных удобрений.

Экспериментальная часть

2.1 Введение в эксперимент

Рассматривая возможность применения диатомита для мелиорации и реанимации антропогенно нарушенных почв, необходимо принимать во внимание, что глинистые минералы являются постоянным компонентом породы. По данным многочисленных исследований алюмосиликатная составляющая почвенного поглотительного комплекса (ППК) и минералы гидроокислов железа при кислой реакции среды становятся источником подвижных форм алюминия и железа, которые оказывают прямое токсичное воздействие на растения и способствуют дальнейшему снижению pH почвенного раствора.

Высокая пористость диатомита и хорошие адсорбционные характеристики предполагают его участие в процессах поглощения катионов из раствора, а значит и создания кислотно-основной буферности почв. Именно поэтому мы поставили перед собой задачи:

исследовать способность к адсорбции катионов из раствора и связанное с ней буферное действие породы.

Для расчёта относительного выхода исследуемых элементов в раствор необходимы данные об их валовом содержании в породе, и в начале был определён химический состав исследуемых образцов диатомита.

В ходе экспериментов были получены данные, отражающие взаимодействие различных компонентов диатомита (твёрдой фазы) с катионами раствора извлечения. Отслеживались следующие параметры: pH раствора извлечения, pH соляной вытяжки (фильтрата), концентрации ионов Al3+и Fe3+. На основе полученных экспериментальных данных рассчитывались показатели относительного выхода алюминия и железа в раствор.

2.2. Материал и методы исследования

Материалом для исследования послужил диатомит, добываемый на первом участке Инзенского месторождения Ульяновской области (его светлая разность).

Химический состав исследуемого диатомита был определён методом рентгеноспектрального анализа, используемый для определения макрокомпонентов. Он основан на измерении флуоресцентного излучения определяемых элементов в пробе, приготовленной сплавлением с тетраборатом лития при t=1150В°.

В ходе экспериментов проводилось фотоколориметрическое определение ионов Al3+и Fe3+ в исследуемых растворах. В основе метода лежит образование окрашенных комплексных соединений солями алюминия и трёхвалентного железа с веществами-красителями. Интенсивность окрашивания измеряется оптической плотностью D, которая в свою очередь определяется содержанием исследуемых веществ в растворах. Для измерения оптической плотности был задействован фотоэлектроколориметр КФК-2. Определение концентраций алюминия и железа осуществлялось методом построения градуировочных графиков. Он предполагает приготовление шкалы растворов сравнения с известными концентрациями этих элементов, определение их оптической плотности и построение на основе полученных данных калибровочных кривых. Они дают возможность, зная величину D, установить значение CAl3+ или CFe3+.

Фотоколориметрия является одним из наиболее чувствительных и широко используемых методов определения металлов в природных водах и почвенных растворах. Содержание Al3+определялось по стандартной методике с ксиленоловым оранжевым [32, 231], Fe3+ тАУ сульфосалициловым методом.[34, 96].

Измерение рН исследуемых растворов проводилось потенциометрическим методом. Для этого использовали лабораторный рН-метр ЛПУ-01 с хлорсеребряным и стеклянным электродами соответственно в качестве электрода сравнения и измерительного электрода.

Оборудование и реактивы

Эксперименты проводились с использованием следующего лабораторного оборудования:

Аквадистиллятор ДЭ-4-2;

Аппарат для встряхивавния АВУ-6с;

Весы аналитические;

Весы лабораторные равноплечие 2 класса ВЛР-200;

Весы торсионные ВТ-500;

Колориметр фотоэлектрический концентрированный КФК-2;

Кюветы с толщиной просвечивающего слоя 1 см;

Лабораторный рН-метр ЛПУ-01;

Шкаф вытяжной;

Шкаф сушильно-стерилизационнный ШСС-80п;

Штатив лабораторный ШЛ-02;

Электропечь сопротивления, камерная лабораторная СНОЛ-1,6.2,5 111ИЗ; и реактивов:

Алюминий металлический х.ч. (по ГОСТ 13736-68)

Аммиак водный ч.д.а.

Железоаммонийные квасцы ч.

Калий фосфорнокислый однозамещённый ч.

Калий хлористый х.ч.

Калий щавелекислый ч.

Кислота аскорбиновая х.ч.

Кислота серная ч.д.а. (ρ=1,83)

Кислота соляная ч.д.а. (ρ=1,19)

Кислота сульфосалициловая х.ч.

Кислота уксусная, ледяная х.ч.

Ксиленоловый оранжевый ч.д.а.

Натрий фосфорнокислый двузамещённый ч.

Натрий тетраборнокислый ч.

2.3 Методики проведения экспериментов

1. Нами была разработана методика определения выхода алюминия и железа из диатомита в зависимости от рН раствора извлечения.

Д. С. Орловым было показано, что при трансформации поверхностных слоёв кристаллической решётки алюмосиликатов и растворении минералов гидроксида железа в растворе появляются вместе с простыми ионами Al3+и Fe3+ гидроксокомплексы переменной основности [36, 28]. Концентрация и формы соединений алюминия и железа регулируются главным образом степенью кислотности или щёлочности раствора [28, 126]. Их состав и роль в почвенно-химических процессах ещё недостаточно изучены, поэтому мы сочли нужным определять выход алюминия и железа из диатомита по концентрации простых ионов, для которых разработан ряд стандартных методик.

Чтобы подавить реакции гидролиза этих элементов в качестве раствора извлечения был взят 1 М раствор KCl тАУ нейтральной соли, полностью диссоциирующей на ионы в растворе и не оказывающей влияние на его реакцию. Нужные значения рН раствора устанавливались с помощью сильноразбавленных растворов соляной кислоты и аммиака.

Для проведения опытов брались навески порошка нативного диатомита и диатомита, прокалённого в муфельной печи при 850В°С в течение 4 часов, массой 10 г. Взвешивание производилось на лабораторных весах ВЛР-200. Навески помещали в 50 мл раствора с измеренным рН. Опытным путём было установлено, что рН суспензии устанавливается приблизительно в течение получаса, эта цифра и была выбрана в качестве времени экспозиции tэкс. Через 0,5 часа постоянного перемешивания с использованием аппарата для встряхивания исследуемую суспензию пропускали через бумажный фильтр, затем определяли рН фильтрата и концентрации ионов Al3+и Fe3+ (С Al3+ и С Fe3+ ).

По данным валового химического состава рассчитывались показатели относительного выхода алюминия и железа из диатомита (в пересчёте на 100 г породы и в массовых процентах).

2. Кроме того, в серии опытов исследовалось поглощение нативным диатомитом алюминия из раствора AlCl3 и влияние порошка на значение рН раствора. Раствор соли готовился как один из рабочих растворов сравнения по методике определения алюминия с ксиленоловым оранжевым [32, 231] (с 1 М раствором KCl в качестве растворителя для предотвращения гидролиза). Концентрация Al3+ в нём составила 0,0086 мг/см3. Подкисляя и подщелачивая исходный раствор с помощью сильноразбавленных растворов соляной кислоты и аммиака, мы получили серию растворов извлечения с известными значениями рН и концентрации алюминия.

Соотношение масса порошка/объём раствора и время экспозиции тАУ те же, что при определении выхода алюминия в зависимости от рН раствора извлечения. Пропустив исследуемую суспензию через бумажный фильтр, проводили определение рН фильтрата и концентрации в нём ионов Al3+ (С Al3+).

Определение содержания алюминия в исследуемых растворах

Алюминий в растворе образует комплекс с ксиленоловым оранжевым алого цвета., поэтому CAl3+ определяется по интенсивности окрашивания, возникающего при прибавлении к анализируемой пробе раствора этого красителя. Чтобы устранить мешающее влияние ионов Fe3+, которые также способны реагировать с ксиленоловым оранжевым, перед окрашиванием раствора к нему приливают раствор аскорбиновой кислоты, восстанавливающей железо до трёхвалентного состояния. Интенсивность окрашивания измеряется оптической плотностью D, которая в свою очередь определяется концентрацией Al3+ в растворах. Для измерения оптической плотности используют фотоэлектроколориметр КФК-2.

Предварительно готовят и окрашивают рабочую шкалу растворов сравнения для построения калибровочной кривой, отражающей зависимость оптической плотности раствора от содержания в нём алюминия.

Исходный образцовый раствор алюминия с СAl3+ 0,1 мэкв/см3 (0,9 мг/см3), необходимый для приготовления образцовых растворов, запасной окрашивающий раствор и раствор аскорбиновой кислоты готовят по методике определения алюминия с ксиленоловым оранжевым [32, 231].

Приготовление образцовых растворов алюминия:

а) исходного: 0,450 г металлического алюминия, взвешенного с точностью 0,001 г, помещают в мерную колбу вместимостью 500 см3. Туда же приливают 10 см3 разбавленной соляной кислоты. Колбу закрывают клапаном Бунзена и после прекращения бурного выделения водорода ставят на кипящую водяную баню до полного растворения алюминия. Затем колбу с раствором охлаждают и добавляют 37,5 г хлористого калия. Объём раствора доводят до метки дистиллированной водой и перемешивают. Полученный раствор содержит 0,1 мэкв/см3 (0,9 мг/см3) алюминия в виде иона Al3+ и может храниться в склянке с притёртой крышкой в течение одного месяца.

б) рабочего: берут 25 см3 исходного образцового раствора, приливают в мерную колбу на 250 см3, доводят объём до метки 1 М раствором KCl. Концентрация Al3+ в полученном растворе 0,09 мг/см3.

Приготовление шкалы образцовых растворов алюминия.

Рабочую шкалу растворов сравнения готовят в мерных колбах вместимостью 100 см3, отбирая мерной пипеткой следующие объёмы рабочего образцового раствора, указанные в таблице 2.1.

Таблица 2.1

Приготовление шкалы образцовых растворов алюминия

№ раствора	1	2	3	4
Объём рабочего р-ра, мл	0	4	12	24
С Al3+, мг/см3	0	0,0036	0,0108	0,0216

Содержимое колб доводят 1 М раствором KCl до метки и тщательно перемешивают.

Приготовление окрашивающих растворов:

а) запасного: в небольшом количестве дистиллированной воды растворяется 10.9 г уксуснокислого натрия, взвешенного с погрешностью не более 0.1 г. Полученный раствор заливают в колбу на 1000 мл, добавляют 500 мл дистиллированной воды и 58 мл концентрированной уксусной кислоты и перемешивают. Затем добавляют растворенные в воде 0.4 г ксиленолового оранжевого, взвешенного с погрешностью не более 0.01 г и доводят дистиллированной водой до метки.

б) рабочего: он готовится посредством разведения запасного окрашивающего раствора в 5 раз дистиллированной водой.

Рабочий окрашивающий раствор и 0,02% раствор аскорбиновой кислоты готовят непосредственно в день проведения опытов.

Реактивы:

алюминий металлический;

калий хлористый, 1М раствор;

кислота аскорбиновая, 0,02% тАУ ный раствор;

кислота соляная, разбавленный (3:2) раствор;

рабочий образцовый раствор алюминия с CAl3+ 0,01 мэкв/см3;

рабочий окрашивающий раствор с ксиленоловым оранжевым;

Ход определения

К 2 см3 фильтрата прибавляют 15 см3 раствора аскорбиновой кислоты (реактива 3) и содержимое перемешивают. Затем добавляют 15 см3 окрашивающего раствора (реактива 6) и снова перемешивают. Устойчивое окрашивание наступает не ранее чем через 2 часа после его прибавления.

По прошествии этого времени проводят фотометрирование исследуемого раствора в кювете с толщиной просвечивающего слоя 1 см относительно шкалы раствора сравнения №1 при λ=540 нм.

Приготовление и окрашивание, а затем и фотометрирование рабочей шкалы растворов сравнения производится по аналогичной схеме: 2см3 раствора из шкалы образцовых растворов+15 см3 реактива 3+15см3 реактива 6. Полученные значения D наносят на график против соответствующих концентраций алюминия в мг/см3, и на основе этих данных строится калибровочная кривая, по которой и определяется CAl3+ в фильтратах.

Погрешность измерения оптической плотности на КФК-2 составляет 0,5% (В±0,005).

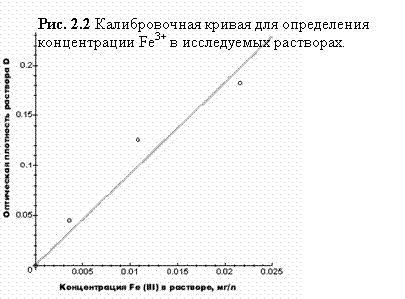

Таблица 2.2.

Зависимость оптической плотности растворов сравнения от концентрации ионов Al3+

№ раствора	1	2	3	4
С Al3+, мг/см3	0	0,0036	0,0108	0,0216
D	0	0,045	0,125	0,182

Определение содержания железа и в исследуемых растворах

Сульфосалициловая кислота образует с солями железа окрашенные комплексные соединения, причём в слабокислой среде она реагирует только с ионами Fe3+ (красное окрашивание). Концентрация железа (III) в фильтратах определяется по интенсивности окрашивания, возникающего при прибавлении к анализируемой пробе раствора этого красителя. Интенсивность окрашивания измеряется оптической плотностью D, которая в свою очередь определяется концентрацией Fe3+ в растворах. Для измерения оптической плотности используют фотоэлектроколориметр КФК-2.

Слабокислая реакция в исследуемой пробе создаётся с помощью разбавленных растворов соляной кислоты и аммиака.

Стандартный раствор железа с СFe3+ 0,1 мг/см3, необходимый для приготовления образцовых растворов, готовят согласно методике определения содержания трёхвалентного железа сульфосалициловым методом [34, 96].

Приготовление стандартных растворов железа:

а) запасного: растворяют 0.8634 г железо-аммонийных квасцов Fe(NH4) (SO4)2В·12 H2O в мерной колбе вместимостью 1 л в небольшом количестве дистиллированной воды, добавляют 10 мл крепкой серной кислоты и доводят объём раствора до метки; 1 мл раствора содержит 0.1 мг Fe.

б) рабочего: 50 мл запасного стандартного раствора разбавляют до 1 л дистиллированной водой, каждый раз приготовляют свежий раствор; 1 мл раствора содержит 0.005 мг железа.

Приготовление шкалы стандартных растворов железа.

В мерные колбы емкостью 50 мл отмеривают от 0 до 20 мл рабочего стандартного раствора железа и доводят объемы дистиллированной водой до метки.

Таблица 2.3

Приготовление шкалы стандартных растворов железа

№ раствора	1	2	3	4	5
Объём рабочего р-ра, мл	0	5	10	15	20
С Fe3+, мг/л	0	0,5	1,0	1,5	2,0

Реактивы:

аммиак, разбавленный (2:3) раствор;

кислота соляная, разбавленный (3:2) раствор;

рабочий стандартный раствор железа с CFe3+ 0,005 мг/см3;

сульфосалициловая кислота, 10 %-ный раствор;

Ход определения

В колбу емкостью 50 мл наливают 20 мл анализируемого раствора, затем прибавляют пипеткой 2 мл раствора сульфосалициловой кислоты и, в зависимости от рН фильтрата, раствор соляной кислоты или аммиака; затем содержимое колбы тщательно перемешивают. Спустя 10 мин оптическую плотность окрашенного раствора измеряют с помощью КФК-2 на длине волны l=536тАФ540 нм.

Приготовление и окрашивание, а затем и фотометрирование рабочей шкалы растворов сравнения производится по аналогичной схеме: 20см3 стандартного раствора + раствор сульфосалициловой кислоты и другие реактивы. Полученные значения D наносят на график против соответствующих концентраций железа в мг/л, и на основе этих данных строится калибровочная кривая, по которой определяют содержание трёхвалентного железа в фильтратах. Если значение оптической плотности исследуемого раствора выходит за пределы, обозначенные на графике, пробу следует разбавить и провести повторное фотометрирование.

Погрешность измерения оптической плотности на КФК-2 составляет 0,5% (В±0,005).

Таблица 2.4

Зависимость оптической плотности растворов сравнения от концентрации ионов Fe3+

№ раствора	1	2	3	4	5
С Fe3+, мг/л	0	0,5	1,0	1,5	2,0
D	0	0,014	0,030	0,035	0,050

Определение значения рН исследуемых растворов

Во всех вышеперечисленных опытах вместе с определением концентраций ионов Al3+ и Fe3+ в исследуемых растворах изучалось влияние порошка диатомита на реакцию раствора. Проводилось измерение значений рН растворов извлечения и фильтратов потенциометрическим методом, и затем вычислялось ΔрН по формуле:

ΔрН=рНисх-рНф, где рНисх тАУ значение рН раствора извлечения,

рНф тАУ значение рН фильтрата.

Замеры рН проводились с использованием лабораторного рН-метра ЛПУ-01 с хлорсеребряным и стеклянным электродами соответственно в качестве электрода сравнения и измерительного электрода.

Нужное значение рН раствора извлечения в диапазоне от 1 до 13 устанавливалось путём прибавления к 1 М раствору хлористого калия разбавленных растворов соляной кислоты или аммиака.

Настройка рН-метра проводилась по буферным растворам с рН 1.68 (0,05 М раствор тетраоксалата калия), 6,86 (0,025 М раствор калия фосфорнокислого однозамещённого и 0,025 М раствор натрия фосфорнокислого двузамещённого) и 9,18 (0,01 М раствор натрия тетраборнокислого).

Погрешность измерения рН:

в диапазоне рН 2-14 тАУ В±0,04

в диапазоне рН -2-14 тАУ В±0,40

2.4 Результаты исследований и обсуждение

Валовый химический состав исследуемого диатомита

По данным рентгеноспектрального анализа диатомит Инзенского месторождения, послуживший материалом для наших исследований, имеет химический состав, приведённый в таблице 2.5.

Таблица 2.5

Химический состав диатомита Инзенского месторождения Ульяновской области

Содержание, в % на сухую породу.
Na2O	MgO	Al2O3	SiO2	P2O5	SO2	K2O	CaO	TiO2	Fe2O3
0,01	0,07	5,35	90,20	0,09	0,03	0,12	0,70	0,12	3,22

По сравнению с цифрами, приведёнными в литературе, эта партия характеризуется повышенным содержанием кремнезёма (90,2% против 88,15% по данным У. Г. Дистанова; см. таблицу 1.1). Содержание полуторных окислов тАУ в пределах среднего.

Опираясь на данные о содержании глинистого материала в породе, приводимые У. Г. Дистановым и другими авторами [25, 27], можно считать эти цифры косвенным подтверждением высокого содержания опалового кремнезёма в породе.

На основе полученных данных было рассчитано, что в 100 г диатомита в среднем содержится 2,83 г Al и 1,127 г Fe.

Выход алюминия из диатомита в зависимости от значения рН раствора извлечения

А) В ходе серии экспериментов было установлено, что нативный диатомит становится источником алюминия только при рН раствора извлечения менее 5,72 (В±0,04) (интервал значений рНисх 1 тАУ 10), а с уменьшением значения рН выход алюминия в раствор возрастает.

В) Для диатомита, прокалённого при 850В°С, появление Al3+ в растворе отмечалось при рН<4,8.

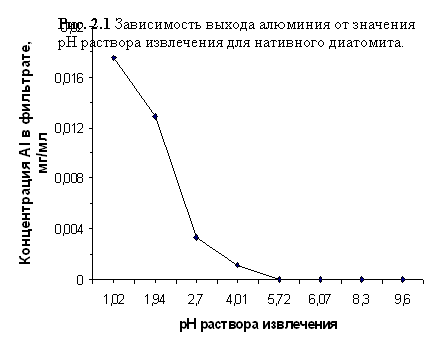

Данные, отражающие зависимость CAl3+ в фильтрате от рН раствора извлечения, приведены в таблицах 2.6 и 2.7 и отражены на графиках, представленных на рисунках 2.1 и 2.2.

Таблица 2.6

Зависимость выхода алюминия от значения рН раствора извлечения для нативного диатомита

рН исх	1,02	1,94	2,70	4,01	5,72	6,07	8,30	9,60
CAl3+, мг/см3	0,0175	0,0129	0,0033	0,0011	0,0000	0,0000	0,0000	0,0000

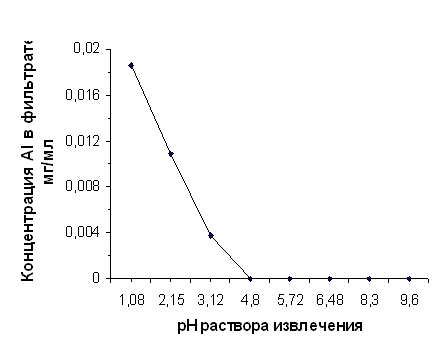

Таблица 2.7

Зависимость выхода алюминия от рН раствора извлечения для диатомита, прокалённого при 850В°С

рН исх

1,08

2,15

3,12

4,80

5,72

6,48

8,30

9,60

CAl3+, мг/см3

0,0186

0,0109

0,0038

0,0000

В породе Al2O3 находится в связанном состоянии в составе кристаллической решётки глинистых минералов тАУ гидрослюды и монтмориллонита.

Многочисленные исследования механизма взаимодействия слоистых алюмосиликатов с протонами показывают, что многие из них практически невозможно получить в моноионной Н+-форме, так как они самопроизвольно и немедленно становятся насыщенными Al [36, 98], то есть в них он занимает обменные позиции и способен переходить в раствор.

Д. С. Орлов, Т. А. Соколова и др. объясняют этот факт разрушением кристаллической решётки минералов в ходе реакций протонирования (см. рис. 1.8.). При действии на кристаллиты кислых водных растворов (в природе или лаборатории) катионы оснований Mex+ вытесняются и замещаются на ионы H+. В первую очередь протоны реагируют с гидроксильными группами октаэдрического слоя, находящимися на её боковых сколах. Но, имея достаточно малый радиус, они сравнительно легко мигрируют внутрь кристаллической решётки, а также могут взаимодействовать с ОН-группами, расположенными Влна днеВ» гексагональных пустот тетраэдрической сетки, если глинистый минерал характеризуется подвижной решёткой. В гидрослюде калий с трудом вытесняется из своих обменных позиций, связь между пакетами достаточно прочная, поэтому при слабо- и среднекислом рН раствора взаимодействие с протонами ограничено поверхностными слоями кристаллической решётки.

В результате таких реакций ион Al3+, занимавший центральную позицию в алюмогидроксильном октаэдре, превращается в ион Al(OH)2+ или Al(OH)2+. Структура октаэдра нарушается, и ионы алюминия приобретают способность к обмену. Благодаря избытку ионов H+ и Cl‾ в растворах извлечения весь алюминий переходит в форму простого иона Al3+, и катионы K+ вытесняют его в раствор.

Лабораторные эксперименты и полевые исследования показали, что насыщение почвенного поглотительного комплекса обменным алюминием и развитие процесса подзолообразования связаны с разрушением алюмосиликатов даже при слабокислой реакции почвенного раствора [28, 140]. В результате истощения буферной ёмкости почв и снижения рН до величины менее 4,2 количество подвижного алюминия резко возрастает [4, 23], в том числе и за счёт вышеописанных процессов. Поскольку наши исследования показали значительный рост CAl3+ в фильтратах при 1<рНисх<4,01 (cм. Таблицу 2.6), то эти данные подтверждают предположение о том, что в сильнокислой почве алюмосиликатная составляющая диатомита может стать дополнительным источником обменного алюминия в почвенном растворе. При рН>5,72 не отмечалось его выщелачивания из породы, что также согласуется с литературными данными о поведении алюминия в почве.

При прокаливании диатомита происходит частичное разрушение алюмосиликатов и переход Al2O3 в неактивное состояние: он включается в состав силикатной плёнки на поверхности частиц, устойчивой к воздействию протонов [20, 45]. Поэтому выход алюминия из термоактивированного диатомита отмечался при меньшем, чем для нативного диатомита рН.

Выход железа из диатомита в зависимости от значения рН раствора извлечения

А) Выход железа из нативного диатомита также отмечался только при кислой реакции раствора извлечения (1<рНисх<5,72):

рНисх 3,32 тАУ 5,72 тАУ было зафиксировано появление ионов Fe3+ в фильтрате (при рН 4,50 их концентрация максимальна на данном интервале рН);

рНисх 3,32 тАУ выхода железа из диатомита не отмечалось (CFe3+в фильтрате равна 0);

при рНисх <3,32 вновь начался выход железа из диатомита, с уменьшением значения рН он постоянно возрастал.

В) Порошок диатомита, прокалённого при 850В°C, становится источником железа при меньших значениях рН раствора извлечения (<3,12). В более щелочной среде присутствие в фильтратах ионов Fe3+ не отмечалось.

Данные, отражающие зависимость CFe3+ в фильтрате от рН раствора извлечения, приведены в таблицах 2. 8 и 2.9 и отражены на графиках, представленных на рисунках 2.3 и 2.4.

Таблица 2.8

Зависимость выхода железа от значения рН раствора извлечения для нативного диатомита

рН исх

1,02

1,37

1,94

2,70

3,32

4,01

4,50

6,07

8,30
