Состав буровой установки

Буровая установка включает следующие элементы: основной двигатель (главный привод), буровая вышка, подвышечное основание (фундамент), оборудование для спуско-подъемных операций (СПО), буровые насосы, противовыбросовое оборудование (превенторы).

Основной двигатель привода буровой установки

В современных буровых установках в качестве основных энергоприводов используют двигатели внутреннего сгорания. Дизельное топливо тАФ основное и легкодоступное сырье. На некоторых буровых установках применяют двигатели, работающие на природном газе.

Число и габариты главных двигателей зависят от назначения и характеристик буровой установки. В буровых установках для неглубокого бурения (менее 1524 м) используют два двигателя мощностью 373тАФ746 кВт. Для глубокого бурения применяют мощные буровые установки, которые снабжены тремя-четырьмя двигателями, способными развивать мощность 2237 кВт.

Энергия к различным механизмам буровой установки передается механическим или электрическим путем. При механической передаче энергия от каждого двигателя передается в общий узел, называемый трансмиссией.

Трансмиссия передает энергию лебедке и ротору через втулочно-роликовую цепь и цепные колеса. При механической передаче энергии к буровым насосам применяют большие приводные ремни. При электрической передаче энергии дизельные двигатели устанавливают на некотором расстоянии от буровой установки и используют для приведения в действие мощных энергогенераторов.

Генераторы вырабатывают электрический ток, который передается по проводам к электродвигателям, соединенным непосредственно с лебедкой, ротором и буровым насосом.

Основное преимущество дизельно-электрической системы состоит в том, что она исключает силовую трансмиссию. Кроме того, с применением дизельно-электрической системы шум двигателей удален от места работы буровой бригады.

Буровая вышка и подвышенное основание

Буровая вышка.тАФдостаточно высокая и прочная конструкция, обеспечивающая спуск и подъем оборудования в скважину. Кроме того, вышка имеет рабочее место тАФ полати для верхового рабочего во время спуско-подъемных операций.

Подвышечное основание служит опорой для буровой вышки, лебедки и бурильной колонны.

Оборудование для спуско-подъемных операции

Спуско-подъемное оборудование состоит из лебедки, талевой системы и талевого каната. Лебедка тАФ основной механизм буровой установки, позволяющий поднимать тяжелые грузы и опускать их с помощью проволочного каната, намотанного на* барабан. Кроме того, с ее помощью бурильщик, используя катушки, свинчивает или развинчивает бурильные трубы и другие соединения.

Талевая система включает два блока: кронблок и талевый блок. Кронблок тАФ это неподвижный блок, находящийся в верхней части вышки. Талевый блок перемещается вверх и вниз по вышке во время свинчивания-развинчивания труб. Каждый блок имеет ряд шкивов, через которые проходит талевый канат. Один конец талевого каната, выходящий из кронблока, прикреплен под подвышечным основанием к специальному механизму крепления (мертвый конец), другойтАФ намотан на барабан лебедки.

Использование каната длиной в несколько раз больше, чем одна струна, дает выигрыш в грузоподъемности.

После нескольких спуско-подъемных операций талевый канат перетягивают, т. е. его снимают, отсекают около Эми подают в работу новую часть. Таким образом, одна и та же часть каната не остается в интервалах высоких напряжений.

Талевый канат представляет собой мощный проволочный трос, используемый при бурении и заканчивании скважины для подъема или спуска бурового оборудования массой несколько десятков тонн.

Оборудование для роторного бурения

Оборудование для роторного бурения включает ротор и роторные вкладыши ротора, ведущую трубу и вкладыш (зажим) под трубу (рис. 1.3), вертлюг и бурильную колонну.

Рис 13 Ротор (а), роторные вкладыши (б), вкладыши для ведущей трубы (в)

Рис 1.4. Клинья для бурильных (а), обсадных (в) труб и УБТ (б)

Основная функция ротора состоит в передаче вращательного движения через подшипники ведущей и бурильным трубам, а также долоту. Вращение долота необходимо для разрушения породы и бурения скважины. Вкладыши, кроме передачи вращения ведущей трубе, служат посадочным гнездом для клиньев.

Роторные клинья (рис. 1.4)тАФэто специальные устройства, с закрепленными на внутренней поверхности зубчатыми элементами. Они необходимы для захвата бурильной колонны, подвешенной в скважине во время свинчивания или развинчивания замков бурильных труб или УБТ.

Мощность, требуемая для вращения ротора, передается от основных приводных двигателей через цепную передачу трансмиссии. Мощность может быть также передана непосредственно через вал, соединенный с двигателем тАФ приводом ротора.

Ведущая труба имеет шестиугольную или квадратную форму. Ее основная функция заключается в передаче движения бурильной колонне, когда вкладыши ведущей трубы соединены с вкладышами ротора. Ведущая труба служит также каналом для подачи бурового раствора по бурильным трубам к долоту. Во время спуско-подъемных операций ведущая труба находится в боковом отверстии меньшего диаметра (шурфе), пробуренном специально для этой цели.

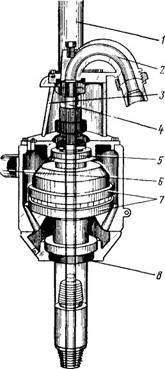

Рис. 1 5. Вертлюг

Вертлюг (рис. 1.5) устанавливают над ведущей трубой. Его основная функция тАФ исключить передачу вращательного движения от ведущей трубы или бурильной колонны к талевому канату. Это осуществляется вращением нижней части вертлюга на мощных роликовых подшипниках. Поскольку вертлюг должен выдержать вес всей бурильной колонны, он должен быть очень прочным и иметь те же номинальные характеристики, что и талевый блок.

Вертлюг снабжен штропом, который устанавливают на крюке на нижнем конце талевого блока.

Штроп 1 изготовлен из термообработанной стали повышенной износостойкости. Отвод штропа 2 изготовлен из термообработанного стального сплава повышенной износостойкости и прочности (от действия высокого давления раствора). Крышка 3 служит опорой отвода. Основной элемент вертлюга тАФ плавающая сменная самоустанавливающаяся труба 4, которая соединяется со стволом вертлюга, имеет внизу уплотнительные кольца и изготовлена из цементируемой стали.

Верхний ряд конических роликов 5 (подшипник) воспринимает действие осевых нагрузок (направленных вверх) и исключает радиальные колебания. Кронштейны с амортизаторами 6 увеличивают рабочее пространство в буровой вышке. Основной нижний 7 и верхний 5 подшипники обеспечивают соосность вращающихся и неподвижных деталей вертлюга. Все вращающиеся детали вертлюга находятся в масле, утечку которого предупреждает удлиненное внутреннее кольцо 8 нижнего радиального подшипника.

Кроме того, можно подавать буровой раствор в ведущую трубу через боковое соединение тАФ отвод, с помощью которого гибкий буровой шланг соединяется с вертлюгом. Буровой шланг присоединяется через стояк и поверхностную обвязку к буровым насосам.

Бурильная колонна состоит из бурильных труб, УБТ, элементов компоновки низа бурильной колонны (КНБК) и долота.

Бурильная колонна служит средством передачи вращательного движения долоту, а также каналом для подачи бурового раствора.

Утяжеленные бурильные трубы (УБТ) с большим наружным диаметром применяют в основном для обеспечения нагрузки на долото во время бурения. Опыт показал, что на долото должно быть приложено максимум 85 % общего веса УБТ. Остальной вес используется для растяжения бурильной колонны во избежание ее продольного изгиба.

Элементы КНБК обычно включают УБТ, стабилизаторы и амортизаторы. Утяжеленные бурильные трубы применяют для создания постоянного напряжения растяжения в бурильной колонне. Стабилизатор тАФ специальное устройство с наружным диаметром, близким диаметру скважины. Основная функция стабилизатора заключается в предотвращении скручивания и изгиба УБТ и! в управлении направлением бурильной колонны. Стабилизаторы устанавливают между УБТ вблизи долота. Амортизатор входит в состав КНБК для исключения ударов при вертикальном колебании долота в процессе бурения твердых пород. Тем самым бурильная колонна и устьевое оборудование защищаются от действия вибраций долота.

Долото тАФ основной элемент бурильной колонны, который используют для разрушения породы с целью бурения скважины. У долота может быть одна (например, у алмазного или поликристаллического штыревого долота), две или три режущие головки, называемые шарошками (двух- или трехшарошечное долото). Последнее наиболее широко применяется в нефтяной промышленности.

Буровые насосы

Основной элемент бурового насоса представляет собой поршень, совершающий возвратно-поступательные перемещения в цилиндре и создающий давление для движения объема жидкости. Буровые насосы обычно используют для обеспечения циркуляции большого количества бурового раствора (19тАФ 44 л/с) по бурильным трубам через насадки на долоте и обратно на поверхность. Следовательно, насос должен создавать давление, достаточное для преодоления значительных сил сопротивления, и перемещать буровой раствор.

Применяют насосы двух типов:

двухцилиндровые насосы (дуплекс-насосы), включающие в себя два поршня двойного действия (в этом типе насоса поршень создает давление одновременно при поступательном и обратном ходе);

трехцилиндровые насосы, в состав которых входят поршни одинарного действия (в этом типе насоса поршень создает давление только при поступательном ходе).

Регулировать объем и давление можно, изменяя внутренний диаметр цилиндра (путем использования цилиндровых втулок разных диаметров) или размеры поршня.

Превенторы (противовыбросовые устройства)

Газоводонефтепроявления тАФ это нежелательное поступление потока пластовой жидкости в скважину, которое может (если им не управлять) перейти в фонтанирование скважины.

Обычно превенторытАФэто клапаны, которые можно закрыть в любой момент при обнаружении газоводо-нефтепроявлений.

Превенторы бывают трех видов:

универсальные превенторы, которые изготовлены так, чтобы закрыться на трубе любого размера и формы, спущенной в скважину. Они обычно закрываются, когда скважине угрожает выброс;

трубные плашки двух видов: с постоянным и переменным диаметрами. Плашки с постоянным диаметром предназначены для бурильных труб одного типоразмера и могут использоваться во время бурения. Плашки переменного диаметра предназначены для уплотнения различных типоразмеров труб;

глухие и срезающие плашки. Глухие плашки применяют для закрытия скважины, в которой нет бурильной колонны или обсадных труб. Срезающая плашка тАФ разновидность глухой плашки, которая может срезать трубу и перекрыть открытую скважину.

БУРЕНИЕ СКВАЖИНЫ

После того как установлено, что существует потенциальная нефтеносная структура, единственный способ подтверждения наличия нефти тАФ бурение скважины. Практически вероятность обнаружения нефти в неразведанных районах составляет 1 :9.

В районах, где много растительности и неустойчивая почва, направление (диаметром 762тАФ1067 мм) вдавливается агрегатом для забивания свай на глубину около 30 м. Это необходимо для защиты поверхностных пластов от размыва буровым раствором, что в результате приводит к аварии на буровой. Нефтяная скважина обычно начинается с бурения ствола диаметром 393,7тАФ914,4 мм и глубиной 60тАФ100 м.

КНБК, требуемая для бурения скважины большого диаметра на незначительную глубину, обычно состоит из УБТ и одного стабилизатора. Для более глубоких скважин требуется более жесткая КНБК с тремя стабилизаторами для бурения вертикального ствола или для поддержания существующего наклона скважины. Типичная КНБК состоит из долота, наддолотного стабилизатора, двух УБТ, стабилизатора, двух и трех УБТ, стабилизатора, УБТ, толстостенных бурильных труб и бурильной колонны до устья скважины.

Первая колонна обсадных труб (с наружным диаметром 339,7тАФ361,99 мм) называется кондуктором и спускается, чтобы обеспечить канал для бурового раствора и предотвратить размыв верхних пластов.

После того как кондуктор зацементирован, на другой КНБК через кондуктор спускают долото меньшего размера и бурят новый ствол до требуемой глубины. Глубина зависит от геологических условий и пластовых давлений. Затем спускают и цементируют следующую колонну обсадных труб. Процесс бурения скважины и спуска обсадных труб продолжается до тех пор, пока не будет достигнута глубина залегания нефти или газа.

Последняя колонна называется эксплуатационной.

Типичные размеры скважины и обсадных труб для района эксплуатации (т. е. где обнаружена нефть по результатам разведочного бурения) приводятся в табл.

Необходимо отметить, что используются и другие сочетания размеров скважины и обсадных труб, кроме приведенных в табл.

Приведенные сочетания преобладают на Ближнем Востоке, в Северном море и Брунее.

ТИПИЧНЫЕ СОЧЕТАНИЯ ДИАМЕТРОВ СКВАЖИНЫ И ОБСАДНЫХ ТРУБ

.

СБОРКА КНБК И БУРИЛЬНОЙ КОЛОННЫ

Перед бурением скважины КНБК собирают на полу вышки. Вначале на долото навинчивают наддолотный переводник, затем соединяют УБТ и стабилизаторы. После этого КНБК спускают в скважину и подвешивают в роторе на последнем замке (на муфте) Бурильные трубы укладывают на мостках, прилегающих к буровой

Для подъема каждой бурильной трубы используют малый подъемный кран, установленный на буровой

Каждую трубу размещают сначала в шурфе для двухтрубки перед спуском ее в скважину

Ведущую трубу и ее направляющие вкладыши помещают в шурф, пробуренный рядом с шурфом для двутрубки В под-вышечном основании дня них выполнены отверстия Оба шурфа обсаживают трубами Ведущую трубу и ее направляющие вкладыши поднимают из своего шурфа и соединяют с бурильной трубой в шурфе для двухтрубки Всю компоновку затем поднимают и подают к ротору для соединения с КНБК

Бурильные трубы соединяют с верхней частью УБТ с помощью пневматического бурового ключа и специального машинного ключа с сухарями Пневматический ключ используют для первичного свинчивания, а машинный ключ тАФ для окончательного крепления .После этого бурильную колонну спускают в скважину и включают ротор для передачи вращения бурильной колонне Ведущую трубу медленно опускают до тех пор, пока долото не достигнет забоя На поверхности это заметно по уменьшению веса бурильной колонны (или, так называемая, осевая нагрузка на долото) Нагрузку определяют по индикатору веса на пульте управления бурильщика, соединенному гидравлическим шлангом с датчиком натяжения, который, в свою очередь, соединен с креплением неподвижного конца талевого каната.

Бурильщик регулирует нагрузку на долото в соответствии с требованиями программы бурения, подготавливаемой технологическим отделом Каждый тип породы требует различных сочетаний нагрузки на долото и частоты вращения для достижения максимальной проходки. Таким образом, скважину бурят при переменной осевой нагрузке на долото, вращении и промывке

Большинство ведущих труб имеет длину 12 м, что позволяет пробурить скважину на глубину 12 м, когда верхняя часть ведущей трубы достигает ротора

Затем скважину бурят при добавлении дополнительных труб в состав бурильной колонны (наращивание) Обычно сначала наращивают по одной трубе путем поднятия всей ведущей трубы над ротором После этого под верхней муфтой бурильной трубы устанавливают клинья для удерживания ее в роторе Затем ведущую трубу отсоединяют и подают к шурфу для двухтрубки, в котором ее устанавливают в муфту заранее доставленной в шурф бурильной трубы Пневматическим ключом, расположенным на дневной поверхности, сначала свинчивают трубы, а машинный ключ используют для окончательного до-крепления

Затем ведущую трубу поднимают (с помощью лебедки) и соединяют с бурильной трубой, которая удерживается в роторе. Наращенную бурильную колонну спускают в скважину и начинается снова процесс бурения. На рис. 1.8 представлена схема процесса наращивания.

Процесс наращивания бурильного инструмента повторяется до тех пор, пока не износится долото или не будет достигнута проектная глубина скважины. После этого всю бурильную колонну извлекают из скважины.

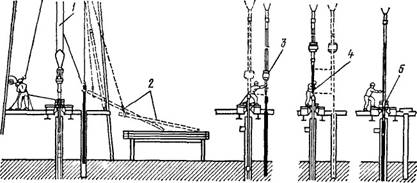

Рис 1.8 Схема наращивания бурильного инструмента.

1 тАФ спуск бурильной трубы в шурф для двухтрубки, 2 тАФ подъем соединения с мостков (стеллажа) для труб, 3 тАФ свинчивание вертлюга и ведущей трубы с бурильной трубой, 4 тАФ посадка в муфту бурильной трубы; 5 тАФ наращенная бурильная колонна го това к бурению

СПУСКО-ПОДЪЕМНЫЕ ОПЕРАЦИИ

Спуско-подъемные операции включают процесс спуска бурильной колонны в скважину и подъема ее из скважины. Бурильную колонну из скважины часто поднимают для замены долота или перед спуском обсадной колонны после достижения необходимой глубины. Спуск всей бурильной колонны осуществляют после замены долота или при расширении ствола и промывке ее буровым раствором.

На рис. 1.9 представлена схема последовательности операций при подъеме инструмента из скважины. Процесс начинается с поднятия рабочей трубы над ротором, установки клиньев и отвинчивания ведущей трубы и вертлюга с верхнего соединения бурильной колонны и их установки в шурф под ведущую трубу.

Бурильные трубы с помощью элеватора и лебедки поднимают над полом вышки. Элеваторы для подъема бурильных, обсадных и насосно-компрессорных труб (НКТ) представлены на рис. 1.10, а, б, в соответственно. Элеватор представляет собой устройство типа хомута, которое защелкивается на трубе, что позволяет поднимать бурильную колонну из скважины.

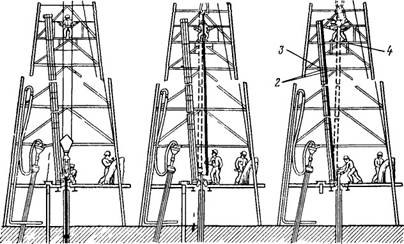

Рис 1 9 Схема последовательности подъемных операций [2]1 тАФ шурф под двухтрубку, 2 тАФ палец, 3 тАФ стальная балка; 4 тАФ полати для верхового

рабочего

Бурильную колонну обычно извлекают комплектом из трех труб (свеча бурильных труб). Свечу бурильных труб (длиной около 28 м) поднимают над ротором и раскрепляют в замке машинными ключами и пневмораскрепителем или с помощью обратного вращения ротора. Верхнюю часть свечи принимает верховой рабочий, располагающийся на полатях, где он освобождает свечу из элеватора. Затем верхнюю часть свечи направляют за специально предназначенный для этого палец, установленный на раме для свечей (подсвечнике). До этого рабочий, работающий у ротора, подает конец свечи к подсвечнику (площадке на полу вышки), который расположен под полатями верхового рабочего. Свободные элеваторы затем опускают и закрепляют на оставшейся бурильной колонне, клинья для захвата убирают из ротора и следующую свечу бурильных труб извлекают из скважины.

Этот процесс продолжается до тех пор, пока вся бурильная колонна не будет поднята из скважины и установлена в буровой вышке.

При спуске последовательность та же, что и при подъеме, но в обратном порядке, т. е. трубу поднимают с подсвечника с помощью элеватора. К.НБК, включающую долото и УБТ, спускают в скважину в первую очередь.

Когда скважина пробурена, опробована и закончена, свечи бурильных труб разбирают на отдельные трубы для передвижения на новую буровую.

Рис 1 10 Элеваторы для труб

КАРОТАЖ, ОБОРУДОВАНИЕ И ЗАКАНЧИВАНИЕ СКВАЖИНЫ

После бурения скважины до проектной глубины обычно проводят скважинные исследования (каротаж), как в открытом, так и в обсаженном стволе с помощью специальной аппаратуры, спускаемой на кабеле.

Основные дели исследования скважины в необсаженном стволе тАФ определение пористости, водонасыщенности и границ продуктивной зоны или зон. Эти параметры необходимы для установления количества извлекаемой нефти и времени эксплуатации пласта. Скважинные исследования подробно изложены в работе. В большинстве разведочных и эксплуатационных скважин проводят текущие исследования и определяют пластовое давление, тип и качество углеводородов. Эксплуатационные исследования проводят для определения показателя продуктивности нефтяной или газовой скважины. Опробование испытателем пласта, спущенным на колонне бурильных труб, проводят с целью контроля скважинных эксплуатационных характеристик, для определения видов флюида и некоторых пластовых параметров.

Заканчивание нефтяной скважины включает установку эксплуатационного пакера, спуск колонны НКТ и перфорацию продуктивной зоны (зон). Эксплуатационный пакер устанавливают непосредственно над продуктивной зоной, в результате чего з-атрубное пространство изолируется от пластового давления, а также ограничивается поступление жидкости в НКТ. НКТ навинчивают на подвесное устройство в колонной головке (рис. 1.15) и устанавливают в катушку колонной головки.

В районах с несколькими нефтяными пластами в одной и той же скважине нельзя допускать двойную эксплуатацию, когда две колонны НКТ спускают в разные продуктивные зоны. Таким образом, необходимо два пакера для изоляции продуктивных зон от затрубного пространства.

К верхнему фланцу катушки головки НКТ присоединяют фонтанную арматуру (елку).

Фонтанная арматура тАФ это стальное устройство с полым каналом внутри, соединенное с верхней частью НКТ. Она имеет ряд клапанов для управления потоком углеводородов, поступающих из

скважины.

П

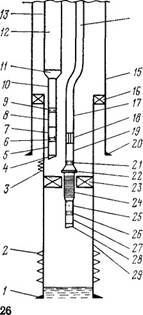

Рис. 1.15. Схема оборудования для эксплуатации скважины двумя колоннами НКТ:

/ тАФ башмак обсадной колонны диаметром 177,8 мм; 2,3 тАФ интервалы перфорации для длинной и короткой колонн НКТ; 4, 28 тАФ направляющий безмуфтовый башмак диаметром 60,3 мм с резьбой типа CS для спуска приборов на кабеле; 5 тАФ короткий безмуфтовый переводник с резьбой типа CS; 6 тАФ ниппельный переводник диаметром 60,3 мм типа XN фирмы ВлОтисВ» (имеет суженное проходное отверстие); 7 тАФ перфорированная труба-фильтр диаметром 60,3 мм; Вл тАФ труба НКТ диаметром 50,8 мм; 9, 21 тАФ ниппельный переводник диаметром 60,3 мм типа X фирмы ВлОтисВ»; 10, ПтАФ НКТ диаметром 60,3 мм; // тАФ переводник НКТ 60,3X73 мм; 12 тАФ НКТ диаметром 73 мм; 13 тАФ короткая колонна НКТ 60.3Х Х73 мм; 14 тАФ длинная колонна НКТ диаметром 73 мм; 15 тАФ обсадная колонна диаметром 219 мм; 16 тАФ подвеска потайной обсадной колонны диаметром 177,8 мм; 18 тАФ устройство типа SSD фирмы ВлОтисВ» со скользящей боковой дверцей; 19 тАФ секция защитных труб диаметром 60,3 мм; 20 тАФ башмак обсадной колонны диаметром 219 мм; 22 тАФ локатор (посадочный переводник) типа G-22 фирмы ВлБэй-керВ»; 23 тАФ пакер типа F-1 фирмы ВлБэйкерВ»; 24 тАФ уплотнительное устройство; 25 тАФ безмуфтовые перфорированные трубы диаметром 60,3 мм с резьбой; 26 тАФ ниппельный переводник диаметром 60,3 мм типа XN; 27 тАФ короткий переводник диаметром 60,3 мм; 29 тАФ потайная колонна диаметром 177,8 мм

ДОЛОТА ДЛЯ РОТОРНОГО БУРЕНИЯ

Буровое долототАФнеотъемлемая часть бурильной колонны, и его правильный выбор невозможно переоценить. Буровое долото разрушает породу в результате совместного действия осевой нагрузки и крутящего момента. Разрушенная порода вымывается с забоя буровым раствором, позволяя долоту разрушать вновь образованную поверхность. В результате этого процессатАФ разрушения породы и очистки забоя тАФ образуется ствол скважины.

В данной главе изложены результаты работы шарошечных долот для роторного бурения и'приведен краткий обзор типов долот с алмазными поликристаллическими вставками.

Долота применяемые при бурении г.п. в руднике ВлЖелезныйВ» ОАО КГОКа.

ШАРОШЕЧНЫЕ ДОЛОТА

Шарошечное долото состоит из шарошек конической формы, которые вращаются вокруг собственной оси и оси долота.

Эти долота наиболее широко используют при бурении нефтяных скважин, а также месторождений твердых полезных ископаемых и для целей гражданского строительства. Впервые эти долота были применены в 1920 г. В настоящее время бурение 95 % объема проходки нефтяных скважин осуществляется шарошечными долотами.

Шарошки долота снабжены фрезерованными зубцами, выполненными из тела шарошки, или вставками карбида вольфрама. Долота с фрезерованными зубцами используют при бурении мягких пород, а штыревые долотатАФсредних и твердых горных пород.

Существуют три типа шарошечных долот:

1) двухшарошечные долота, изготовляемые в настоящее время только с фрезерованными зубцами, что ограничивает их применение для мягких пород;

2) трехшарошечные долота, которые изготовляют как с фрезерованными зубцами, так и с вставками из карбида вольфрама (рис. 4.1); изложенное ниже, в основном, относится к трехша-рошечным долотам;

3) четырехшарошечное долото, которое изготовляют только с фрезерованными зубцами и используют в настоящее время для скважин большого диаметра, т. е. 660,4 мм и более.

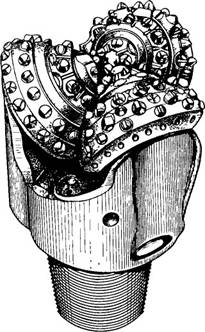

Рис 4 1 Штыревое долото со вставками из карбида вольфрам

ТРЕХШАРОШЕЧНОЕ ДОЛОТО

В трехшарошечном долоте применяют три режущих шарошки, каждая из которых укреплена на лапе на соответствующем подшипниковом узле. На рис. 4.2 и 4.3 приведены элементы долот с фрезерованными зубьями и со вставками из карбида соответственно.

Трехшарошечное долото состоит из трех одинаковых по размеру шарошек и трех идентичных лап (рис. 4.4). Три лапы сварены вместе и образуют цилиндрическую секцию, которая имеет резьбу для присоединения к бурильной колонне. В каждой лапе выполнено отверстие (для циркуляции раствора), диаметр которого может изменяться путем установки насадок различных диаметров (см. рис. 4.3). Насадки используют, чтобы создать сужение для получения высокой скорости истечения жидкости и эффективной очистки ствола скважины. Раствор, прокачиваемый через бурильную колонну, проходит через три насадки и в каждую насадку поступает треть потока (если все насадки одинакового диаметра).

Конструкция шарошечного долота зависит от типа и твердости породы, а также от диаметра скважины, которую следует пробурить. Твердость породы определяет тип и состав материала, используемого для изготовления режущих элементов. Применяемая сталь имеет высокое содержание никеля и, кроме того, упрочняется добавлением молибдена.

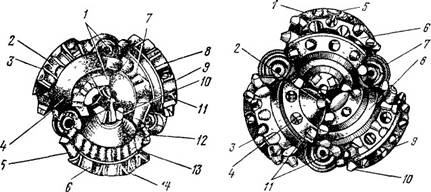

Рис. 4 2. Элементы долота с фрезерованными зубцами

/, 7 тАФ вершина и ocнование зубца 2 тАФ зубец; 3, 6, 8 тАФ шарошки Л' 2, 1 и 3 соответственно, 4тАФмежвенцовая расточка, 5 тАФ выемка между зубцами 9 тАФ промывочная канавка 10 тАФкопьевидная вершина; //, 14тАФ калибрующие поверхности периферийных зубцов с режущими кромками соответственно L и T- образной формы, 12тАФ тыльная сторона шарошки с твердым покрытом 13-направляющая поверхность шарошки.

Рис. 4.3 Элементы долота со вставками из карбида вольфрама:

/, 3, 9 тАФ шарошки № 2, 1 и 3 соответственно, 2 тАФ штыри с пикообразной рабочей головкой, 4 тАФ удлиненные штыри с пикообразной рабочей головкой; 5 тАФ плоские твердосплавные вставки; 6 тАФ шаг (переменный) между твердосплавными вставками; 7 тАФ отверстие насадки; 8 тАФ межвенцовая расточка (канавка); 10 тАФ штыри с пикообразной рабочей головкой калибрующего венца шарошки, // тАФ штыри внутреннего венца шарошки.

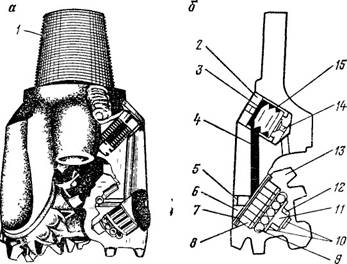

Рнс 4. 4 Долото с герметизированной опорой:

а тАФ общий вид, б тАФ лапа, / тАФ ниппель, 2 тАФ приварная крышка (пробка); 3 тАФ смазка, 4 тАФ канал для смазки, 5 тАФ приварной замковый палец; 6 тАФ козырек лапы, 7 тАФ сальниковое уплотнение подшипников, 8 тАФ наружный роликовый подшипник; 9 тАФ шариковый подшипник, 10тАФ концевой опорный подшипник, 11тАФ цапфа; 12 тАФ втулка цапфы, 13 тАФ шарошка, 14 тАФ уравнительное отверстие, 15 тАФ диафрагменный компенсатор (сильфон)

Особенности конструкции

Конструкция долота определяется свойствами породы и диаметром скважины. Лапы и цапфы идентичны, но форма и распределение резцов на шарошках различны [2]. Конструкция долота обеспечивает равномерную нагруженность трех лап.

При проектировании и изготовлении трехшарошечных долот Для мягких и твердых пород обычно учитывают следующие факторы: угол наклона цапфы; величину смещения, форму зубцов; тип подшипников и взаимосвязь между зубцами и подшипниками.

Угол наклона цапфы. Цапфа долота представляет собой опорную поверхность, несущую нагрузку, и состоит из подшипников (см. рис. 4.4). Угол наклона цапфы определяется как угол, образованный линией, перпендикулярной к оси цапфы, и осью долота. На рис. 4.5 показан разрез лапы трехшарошеч-ного долота. Угол 6 определяет угол наклона цапфы.

Угол наклона цапфы непосредственно влияет на размеры шарошки. Увеличение угла наклона цапфы ведет к уменьшению угла основного конуса шарошки, что, в свою очередь, отражается на размерах долота. На рис. 4.6 показано, как уменьшаются размеры шарошки, если угол наклона цапфы увеличивается от 0 до 45В°. Чем меньше угол наклона цапфы, тем больше калибрующе-фрезерующее действие трех конических шарошек [1]. По мере возрастания угла цапфы (начиная с нуля) форма шарошек должна быть такой (см. рис. 4.6), чтобы исключить их зацепление друг с другом. Следовательно, угол наклона цапфы влияет на размеры и форму шарошки.

Оптимальные углы наклона цапфы шарошечных долот для мягких и твердых пород составляют 33 и 36В° соответственно.

Рис. 4.5. Схема определения угла наклона цапфы:

/ тАФ ось долота; 2 тАФ ось цапфы; 3 тАФ цапфа

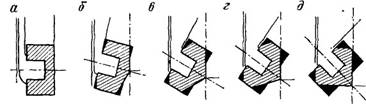

Рис. 4.6. Влияние угла наклона цапфы на размеры шарошки:

а б, в, г, д тАФ угол наклона цапфы 0, 15, 30, 36 и 45В° соответственно Темным показаны части, которые удаляются

Рис. 4.7. Конструкции шарошек: а тАФ перекатывающейся шарошки; 6 тАФ для чягмэй породы; в тАФ со смещением осей шарошки относительно оси долота, I тАФ ось шарошки и опоры подшипников; 2 тАФ ось долота* 3 тАФ вершина; 4 тАФ угол конуса шарошки; 5 -т вершина внутреннего угла; 6 тАФ вершина угла периферийного конуса шарошки; 7,8 тАФ угол соответственно периферийного и внутреннего конусов шарошки; 9 тАФ смещение; 10 тАФ ось цапфы; //тАФвершина угла смещения; 12 тАФ угол смещения.

Рис. 4.8. Схема расположения зубцов соседних шарошек.

Смещение оси шарошки. Смещение осей шарошек определяется как горизонтальное расстояние между осью долота и вертикальной плоскостью, проходящей через цапфу [3]. Влияние смещения оси и конструкции шарошки на разрушение породы показано на рис. 4.7. Шарошка, приведенная на рис. 4.7, а, имеет вершину в центре вращения долота и движется по кругу с центром у вершины. Такая схема определяет чистое качение. Шарошка с двумя основными углами, ни один из которых не имеет вершины в центре вращения долота, представлена на рис. 4.7, б. В этом случае коническая поверхность периферийного ряда вращается вокруг своей теоретической вершины, а внутренняя коническая поверхность шарошки тАФ вокруг собственной вершины. Так как шарошка вращается вокруг центральной оси долота, то она проскальзывает при вращении, срезая породу.

Практикой установлено, что мягкие породы эффективно разрушаются за счет дробяще-скалывающего действия. Этот эффект усиливается вследствие смещения осевых линий шарошек от центра вращения долота (рис. 4.7, в). Величина смещения осей зависит от крепости породы. Для мягких пород трехшарошечное долото изготовляют с большим смещением, чтобы шарошки проскальзывали во время качения по забою скважины. Твердые породы характеризуются хрупкостью, высокой прочностью и эффективно разрушаются за счет дробяще-скалывающего действия. Долото испытывает значительную осевую нагрузку, чтобы преодолеть прочность породы на сжатие непосредственно под зубцом и разрушить ее. Для твердой породы срезывающие усилия не требуются и, следовательно, смещение осей отсутствует.

Для пород средней твердости угол смещения осей может составлять 2В°.

Зубцы. Длина и геометрия зубцов непосредственно связана с прочностью разрушаемой горной породы, высота ограничивается размером шарошки и конструкцией подшипников.

При конструировании учитывают следующие факторы.

1. Расположение зубцов на шарошке и их взаимное расположение на соседних шарошках, которые определяются прочностью зубца, его высотой и значением угла при вершине [3]. Взаимное расположение зубца соседних шарошек (рис. 4.8) обеспечивает их зацепление для очистки и, в свою очередь, эффективное бурение.

2. Форму и длину зубцов, которые определяются характеристиками разбуриваемой горной породы. Длинные, острые и расположенные с большим шагом зубцы используют для бурения мягких пластичных пород. В мягких породах применяют более длинные зубцы, что позволяет получить значительный объем породы. Большое расстояние между зубцами способствует легкому удалению обломков породы и самоочищению долота. Угол при вершине зубца долота для мягких пород изменяется от 39 до 42В°.

Для твердых пород зубцы изготовляют короче, они имеют меньший угол заострения и расположены более часто, чтобы выдерживать высокие сжимающие нагрузки, необходимые для разрушения. В этом случае зубцы не проникают в породу, а осуществляют ее разрыв за счет приложения высоких сжимающихся нагрузок.

Долото для пород средней твердости имеет небольшое число зубцов и средние углы при вершине 43тАФ45В° [2]. Угол при вершине зубцов долота для твердых пород составляет 45тАФ50В°.

3. Типы зубцов. Зубцы трехшарошечного долота могут быть фрезерованного или вставного типа. Фрезерованные зубцы вырезаются из корпуса шарошки (см. рис. 4.2), одна сторона зубца имеет твердую поверхность, покрытую твердосплавным материалом типа карбида вольфрама, чтобы обеспечить самозатачивающее действие. Так как неармированная сторона изнашивается, то она имеет острую кромку. Значительная долговечность зубца достигается путем покрытия карбидом вольфрама одной стороны полностью, а противоположной тАФ частично [2]. Такая конструкция уменьшает износ зубца.

Рис. 4 9. Виды вставок для различных пород:

а тАФ для мягких, б тАФ для мягких и средней твердости, в тАФдля средних и твердых; г тАФ для твердых

Рис. 4 10 Схема подшипника типа ролик тАФ шарик тАФ ролик:

1 тАФ наружный роликовый подшипник, 2,3 тАФ шариковый и роликовый подшипники.

Долота с фрезерованными зубцами наиболее широко используют при бурении очень мягких пород, в которых требуются небольшие нагрузки.

Для твердых пород применяют шарошки со вставками штыревого типа. Вставки изготовлены из карбида вольфрама и запрессованы в отверстия, предварительно просверленные в корпусе шарошки.

Существуют несколько форм вставных зубцов, каждая из кото
