Введение

Предметной областью данной работы является автоматизация квазидинамического расчёта напряженно-деформированного состояния газового стыка дизельного двигателя.

Детали газового стыка тАУ это блок картера, головка цилиндров, прокладка и болты крепления.

Принцип работы газового стыка состоит в следующем. Сила газов растягивает головку. Под действием этих сил болты растягиваются (т.е. их длина увеличивается), что вызывает ослабление прокладки. Так как при затягивании болтов усилие было больше, то усилие в газовом стыке уменьшается. Это уменьшение рассчитывается по определенным выражениям. После уменьшения силы давления газов деформация болтов по длине уменьшается, а давление на прокладку снова увеличивается, так как болт начинает сжимать детали газового стыка с силой предварительной затяжки.

В дальнейшем сила, возникающая в момент вспышки при разгружении газового стыка, дополнительно растягивает болт и сжимает головку на определенную величину. Таким образом, получается суммарная деформация. Толщина прокладки уменьшится. Таким образом, можно сделать вывод, что движение в газовом стыке появляется за счёт деформации элементов.

Проблема газового стыка заключается в определении оптимальной силы затяжки болтов, которая позволить максимально уменьшить пропускание газов в систему охлаждения двигателя.

Автоматизация решения вышеозначенной проблемы состоит из двух этапов. Это, во-первых, автоматизация построения твердотельной модели сборки деталей газового стыка рассчитываемого дизеля, и, во-вторых, автоматизация моделирования НДС, которое производится при помощи построенной твердотельной модели газового стыка. Оба этапа реализуются путём применения для каждого из них соответствующих программных пакетов: для первого этапа это пакет твердотельного моделирования (например, SolidWorks2001), для второго этапа это CAE-система, способная выполнить необходимые для решения проблемы расчёты (например, COSMOS\Design STAR 3.0). Совокупность этих пакетов и будет составлять проектируемую систему.

1. Исследование предметной области

1.1. Основание для разработки

Основанием для разработки является задание на курсовую работу, выданное преподавателем дисциплины ВлРазработка САПРВ» Козловым Л.А.

Автоматизация квазидинамического расчёта напряженно-деформированного состояния газового стыка дизельного двигателя позволит сэкономить временные ресурсы и исключит возникновение некоторых ошибок в процессе расчёта.

1.2. Назначение разработки

Использование разработанной системы для расчёта НДС газового стыка в расчётно-аналитическом бюро АО ВлАлтайдизельВ».

1.3. Формирование кортежа

При разработке систем компьютерной поддержки любой интеллектуальной деятельности, включая проектирование, как правило возникают трудности, связанные с вхождением системотехника в предметную область. Обычно говорят о специфике понятий, терминологии и т.д. Вхождение в когнитивные структуры профессионала процесс болезненный и не всегда успешный.

В данной работе, на основе используемой литературы и бесед со специалистами, был построен список унарных высказываний, где роль субъекта определена сущностью тАЬСистема квазидинамического моделирования напряжённо-деформированного состояния газового стыка дизелятАЭ(далее - СКМНДСГС), а в качестве предикатов выступают характеристики и качества данной сущности.

Использованные унарные высказывания:

0 тАУ СКМНДСГС

1 - СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя

2 - СКМНДСГС требующая доработки под потребителя

3 - СКМНДСГС дающая наиболее точные характеристики и величины

4 - СКМНДСГС требующая минимальных ресурсов ПК

5 - СКМНДСГС обладающая максимальным быстродействием

6 - СКМНДСГС обладающая максимальной надежностью

7 - СКМНДСГС обладающая универсальностью

8 - СКМНДСГС с возможностью её усовершенствования

9 - СКМНДСГС обладающая минимальной стоимостью

10 - СКМНДСГС обладающая простотой в использовании

11 - СКМНДСГС с гибким вычислительным аппаратом

12 - СКМНДСГС удовлетворяющая требованиям безопасности

13 - СКМНДСГС с наименьшими затратами на ТО

14 - СКМНДСГС с минимальным временем настройки

15 - СКМНДСГС с минимальным количеством единиц ПО

16 - СКМНДСГС являющаяся многопользовательской

Реализация схемы вывода ВлСоритВ»

СОРИТ

/-----------------1 - уровень -------------/

(1)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС с наименьшими затратами на ТО(O,1,13)

(2)Некоторый СКМНДСГС требующая доработки под потребителя Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,2,1)

(3)Всякий СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС обладающая универсальностью(E,9,7)

(4)Некоторый СКМНДСГС Есть СКМНДСГС удовлетворяющая требованиям безопасности(J,0,12)

(5)Некоторый СКМНДСГС с минимальным количеством единиц ПО Есть СКМНДСГС обладающая минимальной стоимостью(J,15,9)

(6)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(A,12,1)

(7)Всякий СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС с наименьшими затратами на ТО(E,16,13)

(8)Всякий СКМНДСГС с гибким вычислительным аппаратом Есть СКМНДСГС дающая наиболее точные характеристики и величины(A,11,3)

(9)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС обладающая максимальным быстродействием(O,6,5)

(10)Некоторый СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС требующая минимальных ресурсов ПК(J,8,4)

(11)Некоторый СКМНДСГС с минимальным временем настройки Не есть СКМНДСГС дающая наиболее точные характеристики и величины(O,14,3)

(12)Некоторый СКМНДСГС являющаяся многопользовательской Есть СКМНДСГС обладающая минимальной стоимостью(J,16,9)

(13)Всякий СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС требующая минимальных ресурсов ПК(E,9,4)

(14)Всякий СКМНДСГС обладающая максимальным быстродействием Не есть СКМНДСГС обладающая минимальной стоимостью(E,5,9)

(15)Некоторый СКМНДСГС являющаяся многопользовательской Есть СКМНДСГС обладающая максимальной надежностью(J,16,6)

(16)Некоторый СКМНДСГС являющаяся многопользовательской Есть СКМНДСГС обладающая простотой в использовании(J,16,10)

(17)Всякий СКМНДСГС обладающая максимальной надежностью Есть СКМНДСГС с наименьшими затратами на ТО(A,6,13)

(18)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС с возможностью её усовершенствования(J,13,8)

(19)Всякий СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС с возможностью её усовершенствования(E,13,8)

(20)Всякий СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС удовлетворяющая требованиям безопасности(E,13,12)

(21)Некоторый СКМНДСГС обладающая минимальной стоимостью Есть СКМНДСГ обладающая максимальной надежностью(J,9,6)

(22)Всякий СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС обладающая максимальной надежностью(A,8,6)

(23)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Есть СКМНДСГС с возможностью её усовершенствования(A,1,8)

/-----------------2 - уровень -------------/

(24,s=23,p=1)Некоторый СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС с наименьшими затратами на ТО(O,8,13)

(25,s=5,p=3)Некоторый СКМНДСГС с минимальным количеством единиц ПО Не есть СКМНДСГС обладающая универсальностью(O,15,7)

(26,s=12,p=3)Некоторый СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС обладающая универсальностью(O,16,7)

(27,s=21,p=3)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС обладающая универсальностью(O,6,7)

(28,s=6,p=4)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Есть СКМНДСГС(J,1,0)

(29,s=2,p=6)Некоторый СКМНДСГС требующая доработки под потребителя Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,2,12)

(30,s=4,p=6)Некоторый СКМНДСГС Есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(J,0,1)

(31,s=23,p=6)Некоторый СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС удовлетворяющая требованиям безопасности(J,8,12)

(32,s=12,p=7)Некоторый СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС с наименьшими затратами на ТО(O,9,13)

(33,s=15,p=7)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС с наименьшими затратами на ТО(O,6,13)

(34,s=16,p=7)Некоторый СКМНДСГС обладающая простотой в использовании Не есть СКМНДСГС с наименьшими затратами на ТО(O,10,13)

(35,s=17,p=7)Всякий СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС являющаяся многопользовательской(E,6,16)

(36,s=18,p=7)Некоторый СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС являющаяся многопользовательской(O,8,16)

(37,s=11,p=8)Некоторый СКМНДСГС с минимальным временем настройки Не есть СКМНДСГС с гибким вычислительным аппаратом(O,14,11)

(38,s=17,p=9)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС обладающая максимальным быстродействием(O,13,5)

(39,s=22,p=10)Некоторый СКМНДСГС обладающая максимальной надежностью Есть СКМНДСГС требующая минимальных ресурсов ПК(J,6,4)

(40,s=5,p=13)Некоторый СКМНДСГС с минимальным количеством единиц ПО Не есть СКМНДСГС требующая минимальных ресурсов ПК(O,15,4)

(41,s=10,p=13)Некоторый СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС обладающая минимальной стоимостью(O,8,9)

(42,s=12,p=13)Некоторый СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС требующая минимальных ресурсов ПК(O,16,4)

(43,s=21,p=13)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС требующая минимальных ресурсов ПК(O,6,4)

(44,s=5,p=14)Некоторый СКМНДСГС с минимальным количеством единиц ПО Не есть СКМНДСГС обладающая максимальным быстродействием(O,15,5)

(45,s=12,p=14)Некоторый СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС обладающая максимальным быстродействием(O,16,5)

(46,s=17,p=15)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС являющаяся многопользовательской(J,13,16)

(47,s=1,p=17)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС обладающая максимальной надежностью(O,1,6)

(48,s=7,p=17)Всякий СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС обладающая максимальной надежностью(E,16,6)

(49,s=15,p=17)Некоторый СКМНДСГС являющаяся многопользовательской Есть СКМНДСГС с наименьшими затратами на ТО(J,16,13)

(50,s=19,p=17)Всякий СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС обладающая максимальной надежностью(E,8,6)

(51,s=20,p=17)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС обладающая максимальной надежностью(E,12,6)

(52,s=21,p=17)Некоторый СКМНДСГС обладающая минимальной стоимостью Есть СКМНДСГС с наименьшими затратами на ТО(J,9,13)

(53,s=22,p=17)Всякий СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС с наименьшими затратами на ТО(A,8,13)

(54,s=22,p=18)Некоторый СКМНДСГС обладающая максимальной надежностью Есть СКМНДСГС с наименьшими затратами на ТО(J,6,13)

(55,s=10,p=19)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Не есть СКМНДСГС с наименьшими затратами на ТО(O,4,13)

(56,s=17,p=19)Всякий СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС с возможностью её усовершенствования(E,6,8)

(57,s=23,p=19)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС с наименьшими затратами на ТО(E,1,13)

(58,s=4,p=20)Некоторый СКМНДСГС Не есть СКМНДСГС с наименьшими затратами на ТО(O,0,13)

(59,s=17,p=20)Всякий СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС удовлетворяющая требованиям безопасности(E,6,12)

(60,s=18,p=20)Некоторый СКМНДСГС с возможностью её усовершенствования - Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,8,12)

(61,s=17,p=21)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС обладающая минимальной стоимостью(J,13,9)

(62,s=10,p=22)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Есть СКМНДСГС обладающая максимальной надежностью(J,4,6)

(63,s=18,p=22)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС обладающая максимальной надежностью(J,13,6)

(64,s=23,p=22)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Есть СКМНДСГС обладающая максимальной надежностью(A,1,6)

(65,s=6,p=23)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Есть СКМНДСГС с возможностью её усовершенствования(A,12,8)

(66,s=19,p=23)Всякий СКМНДСГС с наименьшими затратами на ТО Не есть СК МНДСГС наиболее полно удовлетворяющая требованиям потребителя(E,13,1)

(67,s=22,p=23)Некоторый СКМНДСГС обладающая максимальной надежностью Есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(J,6,1)

/-----------------3 - уровень -------------/

(68,s=52,p=3)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС обладающая универсальностью(O,13,7)

(69,s=65,p=4)Некоторый СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС(J,8,0)

(70,s=31,p=6)Некоторый СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(J, 8,1)

(71,s=64,p=6)Некоторый СКМНДСГС обладающая максимальной надежностью Есть СКМНДСГС удовлетворяющая требованиям безопасности(J,6,12)

(72,s=52,p=7)Некоторый СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС являющаяся многопользовательской(O,9,16)

(73,s=53,p=7)Всякий СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС являющаяся многопользовательской(E,8,16)

(74,s=54,p=7)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС являющаяся многопользовательской(O,6,16)

(75,s=53,p=10)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС требующая минимальных ресурсов ПК(J,13,4)

(76,s=39,p=13)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС обладающая минимальной стоимостью(O,6,9)

(77,s=52,p=13)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС требующая минимальных ресурсов ПК(O,13,4)

(78,s=24,p=17)Некоторый СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС обладающая максимальной надежностью(O,8,6)

(79,s=32,p=17)Некоторый СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС обладающая максимальной надежностью(O,9,6)

(80,s=34,p=17)Некоторый СКМНДСГС обладающая простотой в использовании Не есть СКМНДСГС обладающая максимальной надежностью(O,10,6)

(81,s=39,p=17)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Есть СКМНДСГС с наименьшими затратами на ТО(J,4,13)

(82,s=55,p=17)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Не есть СКМНДСГС обладающая максимальной надежностью(O,4,6)

(83,s=57,p=17)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС обладающая максимальной надежностью(E,1,6)

(84,s=58,p=17)Некоторый СКМНДСГС Не есть СКМНДСГС обладающая максимальной надежностью(O,0,6)

(85,s=64,p=17)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Есть СКМНДСГС с наименьшими затратами на ТО(A,1,13)

(86,s=67,p=17)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Есть СКМНДСГС с наименьшими затратами на ТО(J,1,13)

(87,s=31,p=19)Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС с наименьшими затратами на ТО(O,12,13)

(88,s=46,p=19)Некоторый СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС с возможностью её усовершенствования(O,16,8)

(89,s=52,p=19)Некоторый СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС с возможностью её усовершенствования(O,9,8)

(90,s=54,p=19)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС с возможностью её усовершенствования(O,6,8)

(91,s=65,p=19)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС с наименьшими затратами на ТО(E,12,13)

(92,s=46,p=20)Некоторый СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,16,12)

(93,s=52,p=20)Некоторый СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,9,12)

(94,s=53,p=20)Всякий СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС удовлетворяющая требованиям безопасности(E,8,12)

(95,s=54,p=20)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,6,12)

(96,s=31,p=22)Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Есть СКМНДСГС обладающая максимальной надежностью(J,12,6)

(97,s=35,p=22)Всякий СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС с возможностью её усовершенствования(E,16,8)

(98,s=47,p=22)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС с возможностью её усовершенствования(O,1,8)

(99,s=51,p=22)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС с возможностью её усовершенствования(E,12,8)

(100,s=65,p=22)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Есть СКМНДСГС обладающая максимальной надежностью(A,12,6)

(101,s=28,p=23)Некоторый СКМНДСГС Есть СКМНДСГС с возможностью её усовершенствования(J,0,8)

(102,s=50,p=23)Всякий СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(E ,6,1)

(103,s=53,p=23)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(J,13,1)

(104,s=64,p=23)Некоторый СКМНДСГС обладающая максимальной надежностью Есть СКМНДСГС с возможностью её усовершенствования(J,6,8)

/-----------------4 - уровень -------------/

(105,s=6,p=31)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Есть СКМНДСГС с возможностью её усовершенствования(J,1,8)

(106,s=17,p=35)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС являющаяся многопользовательской(O,13,16)

(107,s=17,p=50)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС с возможностью её усовершенствования(O,13,8)

(108,s=18,p=50)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС обладающая максимальной надежностью(O,13,6)

(109,s=17,p=51)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,13,12)

(110,s=18,p=57)Некоторый СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,8,1)

(111,s=23,p=64)Некоторый СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС обладающая максимальной надежностью(J,8,6)

/-----------------5 - уровень -------------/

(112,s=100,p=4)Некоторый СКМНДСГС обладающая максимальной надежностью Есть СКМНДСГС(J,6,0)

(113,s=85,p=6)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС удовлетворяющая требованиям безопасности(J,13,12)

(114,s=75,p=7)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Не есть СКМНДСГС являющаяся многопользовательской(O,4,16)

(115,s=85,p=7)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС являющаяся многопользовательской(E,1,16)

(116,s=86,p=7)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС являющаяся многопользовательской(O,1,16)

(117,s=75,p=13)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть

СКМНДСГС обладающая минимальной стоимостью(O,13,9)

(118,s=71,p=17)Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Есть СКМНДСГС с наименьшими затратами на ТО(J,12,13)

(119,s=87,p=17)Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС обладающая максимальной надежностью(O,12,6)

(120,s=100,p=17)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Есть СКМНДСГС с наименьшими затратами на ТО(A,12,13)

(121,s=104,p=17)Некоторый СКМНДСГС с возможностью её усовершенствования Есть СКМНДСГС с наименьшими затратами на ТО(J,8,13)

(122,s=75,p=19)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Не есть СКМНДСГС с возможностью её усовершенствования(O,4,8)

(123,s=85,p=19)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС с возможностью её усовершенствования(E,1,8)

(124,s=75,p=20)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,4,12)

(125,s=85,p=20)Всякий СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС удовлетворяющая требованиям безопасности(E,1,12)

(126,s=86,p=20)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,1,12)

(127,s=69,p=22)Некоторый СКМНДСГС Есть СКМНДСГС обладающая максимальной надежностью(J,0,6)

(128,s=70,p=22)Некоторый СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя Есть СКМНДСГС обладающая максимальной надежностью(J,1,6)

(129,s=80,p=22)Некоторый СКМНДСГС обладающая простотой в использовании Не есть СКМНДСГС с возможностью её усовершенствования(O,10,8)

(130,s=84,p=22)Некоторый СКМНДСГС Не есть СКМНДСГС с возможностью её усовершенствования(O,0,8)

(131,s=73,p=23)Всякий СКМНДСГС являющаяся многопользовательской Не есть

СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(E,16,1)

(132,s=88,p=23)Некоторый СКМНДСГС являющаяся многопользовательской Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,16,1)

(133,s=89,p=23)Некоторый СКМНДСГС обладающая минимальной стоимостью Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,9,1)

(134,s=90,p=23)Некоторый СКМНДСГС обладающая максимальной надежностью Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,6,1)

(135,s=94,p=23)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(E,12,1)

/-----------------6 - уровень -------------/

(136,s=17,p=83)Некоторый СКМНДСГС с наименьшими затратами на ТО Не есть

СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,13,1)

(137,s=22,p=83)Всякий СКМНДСГС с возможностью её усовершенствования Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(E,8,1)

/-----------------7 - уровень -------------/

(138,s=120,p=4)Некоторый СКМНДСГС с наименьшими затратами на ТО Есть СКМНДСГС(J,13,0)

(139,s=115,p=6)Всякий СКМНДСГС являющаяся многопользовательской Не есть

СКМНДСГС удовлетворяющая требованиям безопасности(E,16,12)

(140,s=113,p=7)Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС являющаяся многопользовательской(O,12,16)

(141,s=120,p=7)Всякий СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС являющаяся многопользовательской(E,12,16)

(142,s=112,p=17)Некоторый СКМНДСГС Есть СКМНДСГС с наименьшими затратами на ТО(J,0,13)

(143,s=113,p=19)Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС с возможностью её усовершенствования(O,12,8)

(144,s=122,p=23)Некоторый СКМНДСГС требующая минимальных ресурсов ПК Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,4,1)

(145,s=129,p=23)Некоторый СКМНДСГС обладающая простотой в использовании Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,10,1)

(146,s=130,p=23)Некоторый СКМНДСГС Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,0,1)

/-----------------8 - уровень -------------/

(147,s=145,p=6)Некоторый СКМНДСГС обладающая простотой в использовании Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,10,12)

(148,s=146,p=6)Некоторый СКМНДСГС Не есть СКМНДСГС удовлетворяющая требованиям безопасности(O,0,12)

(149,s=138,p=7)Некоторый СКМНДСГС Не есть СКМНДСГС являющаяся многопользовательской(O,0,16)

(150,s=143,p=23)Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя(O,12,1)

1.4. Анализ построенного сорита

Как видно из предыдущего пункта, сорит трижды вынес на последний уровень понятие W12 (СКМНДСГС, удовлетворяющий требованиям безопасности). Однако не все выводы, в основе которых лежит это понятие, имеют для нас практической важности. Речь идёт о первом (О,10,12) и втором (О,0,12) выводах последнего уровня сорита. Информация первого вывода не является важной для нас, поскольку безопасность использования СКМНДСГС не зависит от простоты использования входящего в систему ПО. Второй же вывод просто не является информативным высказыванием, поскольку его смысл является констатацией само собой разумеющегося факта.

Аналогичным второму выводу является и третий (О,0,16).

Анализируя четвёртый вывод последнего уровня сорита (Некоторый СКМНДСГС удовлетворяющая требованиям безопасности Не есть СКМНДСГС наиболее полно удовлетворяющая требованиям потребителя (O,12,1)), можно заключить, что так оно и есть. Однако учёт требований безопасности при работе за компьютером (а именно такой характер имеет работа при эксплуатации проектируемой системы) не является решающим в сравнении с учётом требований пользователя при разработке системы. Поэтому требованиями безопасности можно в какой-то степени пренебречь.

2. Категориальный анализ

Категориальный анализ служит для того, чтобы заострить внимание на наиболее значимых понятиях конкретной предметной области. Он базируется на стремлении сбавить количество основных сущностей и тем самым добиться обозримости изучаемых структур. Комплекс категориальных понятий представляет особый интерес, так как именно он составляет основу когнитивных структур профессионалатАУпроектировщика. Задача представляется в виде иерархии семантических сетей. Каждый уровень иерархии включает набор присущих ему категориальных понятий. Категориальные понятия в конкретной ситуации связаны отношениями, каждое понятие характеризуется атрибутами. Переход на следующий уровень иерархии осуществляется по диссонирующему звену, которое по каким-либо основаниям требует особого к себе интереса.

2.1. Иерархия семантических сетей

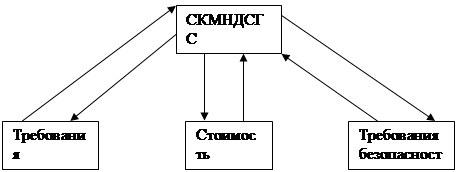

Уровень первый

Субстанция	Субстанция	Отношение
СКМНДСГС	Требования потребителя	Должна соответствовать
СКМНДСГС	Стоимость	Стремится снизить
СКМНДСГС	Требования безопасности	Должна удовлетворять
Требования потребителя	СКМНДСГС	Должны учитываться
Стоимость	СКМНДСГС	Определяет жизнеспособность
Требования безопасности	СКМНДСГС	Должны учитываться

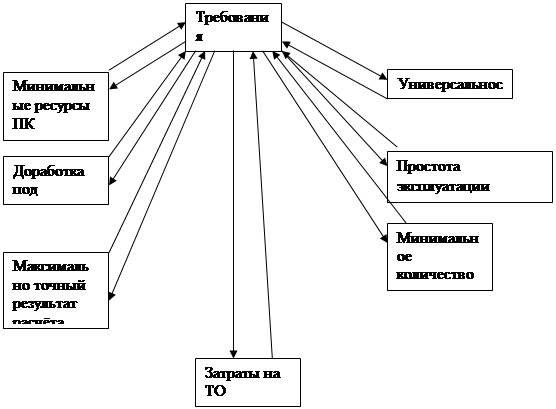

Уровень второй

Субстанция	Субстанция	Отношение
Требования потребителя	Минимальные ресурсы ПК	Оговаривают
Требования потребителя	Доработка под потребителя	Предусматривают
Требования потребителя	Максимально точный результат расчёта	Предусматривают
Требования потребителя	универсальность	Предусматривают
Требования потребителя	Простота эксплуатации	Оговаривают
Требования потребителя	Минимальное количество единиц ПО	Оговаривают
Минимальные ресурсы ПК	Требования потребителя	Отвечает
Доработка под потребителя	Требования потребителя	Отвечает
Максимально точный результат расчёта	Требования потребителя	Отвечает
универсальность	Требования потребителя	Отвечает
Простота эксплуатации	Требования потребителя	Отвечает
Минимальное количество единиц ПО	Требования потребителя	Отвечает
Затраты на ТО	Требования потребителя	Должны соответствовать
Требования потребителя	Затраты на ТО	Сводят к минимуму

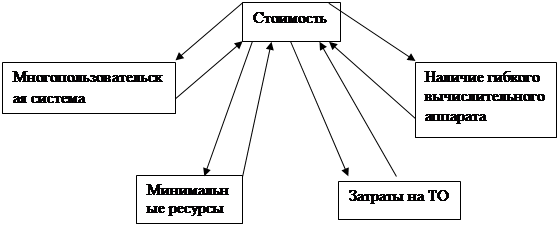

Уровень третий

Субстанция	Субстанция	Отношение
Доработка под потребителя	С минимальным временем настройки	Обусловлена
Многопользовательская	С минимальным временем настройки	Реализуется
С минимальным временем настройки	Доработка под потребителя	Реализуется по заказу
С возможностью усовершенствования	Доработка под потребителя	Соответствует
Доработка под потребителя	С возможностью усовершенствования	Реализуется

Уровень четвёртый

Субстанция	Субстанция	Отношение
Стоимость	Минимальные ресурсы ПК	Влияет
Стоимость	Затраты на ТО	Влияет
Многопользовательская	стоимость	Увеличивает
Наличие гибкого вычислительного аппарата	стоимость	Увеличивает
Минимальные ресурсы ПК	Стоимость	Снижают
стоимость	Наличие гибкого вычислительного аппарата	Обусловливает
стоимость	многопользовательская	обусловливает
Затраты на ТО	стоимость	увеличивают
