Анализ линейных электрических цепей при гармоническом воздействии
ФГОУ ВПО Воронежский институт ФСИН России
Кафедра основ радиотехники и электроники
Курсовая работа
по дисциплине ВлОсновы теории цепейВ»
Тема: ВлАнализ линейных электрических цепей при гармоническом воздействииВ»
Вариант 13
Выполнил:
Иванов И.И.
Воронеж 2010
СОДЕРЖАНИЕ
Введение
1. Задание к курсовой работе и указания по выполнению
2. Пример выполнения задания курсовой работы
2.1 Составление схемы исследуемой цепи
2.2 Расчет токов и напряжений в элементах цепи
2.3 Проверка результатов с помощью законов Кирхгофа
2. 4 Построение полной векторной диаграммы цепи
2.5 Расчет частотных характеристик цепи
Библиографический список
1. Задание к курсовой работе и указания по выполнению
1. Составить схему исследуемой цепи
Для этого на вход заданной цепи (вариант схемы цепи определяется преподавателем), как показано на рис. 1.1, подключить реальный источник гармонического напряжения с э.д.с. e(t) = Emcos (ωt), амплитуда, частота ω и внутреннее сопротивление Re которого также определяются в соответствии с вариантом.

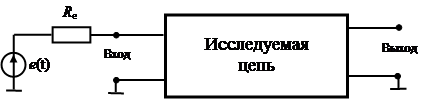

Рис. 1.1. Подключение источника напряжения к исследуемой цепи
Изобразить полученную схему цепи, проставить нумерацию элементов в соответствии с требованиями ГОСТ по оформлению чертежей и обозначить токи и напряжения на всех элементах, задав их положительные направления.
2. Рассчитать токи и напряжения в элементах цепи
Путем проведения аналитических расчетов необходимо определить амплитуды и начальные фазы токов и напряжений на всех элементах цепи при отсутствии нагрузки, в отчете привести описание расчетов, результаты представить в виде таблицы, аналогичной табл. 1.1.
Таблица 1.1 Результаты расчетов
| Элемент | Номинал | Um, мВ | Im, мА | ψU, град. | ψI, град. |
Re | | | | | |
R1 | | | | | |
R2 | | | | | |
R3 | | | | | |
С1(L1) | | | | | |
С2(L2) | | | | | |
