Анализ прохождения периодического сигнала через LC-фильтр с потерями
Произошедшая научно-техническая революция затронула все виды деятельности человека даже такие как медицина, наука, сельское хозяйство, а также промышленность. С появлением компьютеров появилась необходимость кадровой переподготовки. Специалисты во всех областях знаний стали осваивать работу на персональном компьютере.
Работа на ЭВМ имеет много преимуществ. Самое основное и главное преимущество-быстродействие и точность. Человеку больше не требовалось производить различные вычисления вручную. Ему нужно было только запрограммировать компьютер, а тот за минимальное время все рассчитает. Это позволяло при минимальных затратах времени экономить множество труда и здоровья. При появлении персональных ЭВМ процесс использования новейших знаний и технологий намного улучшился. С помощью специальных программ инженеры могли теоретически (без практических исследований и опытов) проанализировать и рассчитать все интересующие их процессы и явления, происходящие в различных сферах нашей деятельности.
Компьютеризация коснулась и инженерную сферу деятельности. На заводах и предприятиях стали вводить автоматические системы, которые стали выполнять работу человека без его непосредственного участия. Это нововведение сэкономило много времени и сил. Но, чтобы эти системы нормально функционировали, нужно было их правильно запрограммировать и задавать им точные данные. Вот почему инженеры изучают различные компьютерные программы, такие как Autoсad, Mathсad, Exel, Electronic WorkBench, КОМПАС и многие другие.
2. Анализ заданной ЭДС.
Задача анализа ЭДС включает в себя следующие пункты:
1) Разложение гармонической функции в ряд Фурье
2) Поиск ширины спектра ЭДС
1.1) Любую функцию
, удовлетворяющую условиям Дирихле, можно представить в виде ряда Фурье:
, (1)
где
(2)
- среднее значение функции за период или постоянная составляющая, называемая иногда нулевой гармоникой спектра.
(3а)
и
(3б)
- амплитуды косинусоидальных и синусоидальных составляющих ряда соответственно.
- амплитуда k-ой гармоники спектра. (4)
- начальная фаза k-ой гармоники. (5)
- периодическая функция, удовлетворяющая условиям Дирихле.
- угловая частота (рад/с). (6)
F тАУ циклическая (Гц) частота первой гармоники спектра или основная частота.
Т тАУ период повторения функции .
- любой произвольно выбранный момент времени условно принятый за нулевой.
Непосредственный анализ эдс по рис.3-10 показывает, что она имеет три участка: 1)Прямая, равная E, лежащая в отрезке времени от 0 до
;2) Прямая, равная тАУE1, лежащая в отрезке времени от
до
; 3) Прямая, равная Е, лежащая в отрезке времени от до Т. Поэтому уравнение эдс может быть записано в виде
,
где
(7)
Для данной эдс (7) по формулам (2),(3а),(3б) имеем интегральные выражения:
, (8)
, (9)
(10)
- где
Возьмём интегралы используя интегрированную среду Mathcad (далее просто Mathcad). После подстановки пределов интегрирования и алгебраических преобразований получаем выражения
,
,
,
-6.2832
Подставив конкретные значения в формулы (1),(4) получим:
Так как функция чётная получим

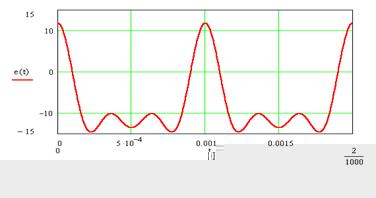

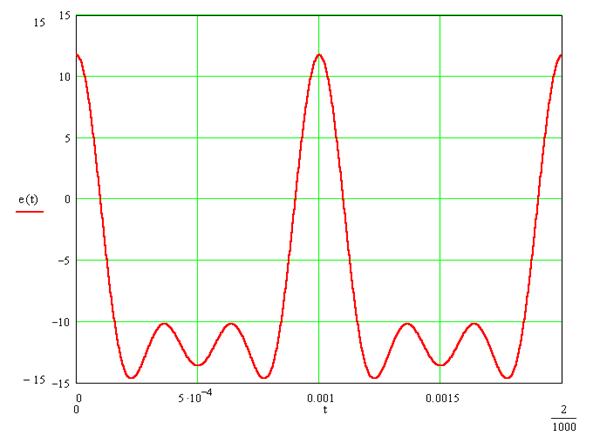

Рис.1 График e(t)
1.2) Теоретически спектр периодической функции бесконечен. Однако на практике под шириной спектра понимают диапазон частот
, в пределах которого суммарная мощность гармоник составляет 90% или более от полной средней мощности сигнала за период.
Среднюю за период мощность сигнала можно найти по формуле:
, (11)
- где - напряжение или ток.
При использовании ряда Фурье среднюю за период мощность сигнала, переносимою постоянной составляющей и первыми n гармониками, можно найти по формуле
(12)
по заданному отношению
с помощью формул (11) и (12) можно найти номер максимальной гармоники
и рассчитать ширину спектра как или
.
С помощью Mathcad рассчитаем по формуле (11) полную мощность эдс:
Вычисляя последовательно по формуле (10) амплитуды гармоник и вклад каждой из них в общую мощность, можно найти ширину спектра сигнала.
| Номер гармоники | Амплитуда гармоники | Мощность гармоники | Суммарная мощность |
|
| 0 | 0.7600E | 0.5776 | 0.5776 | 0.4272 |
| 1 | 0.8233E | 0.3389 | 0.9165 | 0.6779 |
| 2 | 0.6661E | 0.2218 | 1.1384 | 0.8420 |
| 3 | 0.4442E | 0.0986 | 1.2371 | 0.9150 |
Таким образом, постоянная составляющая и первая гармоника переносят более 90% полной мощности сигнала. Поэтому n=1 и ширину спектра сигнала нужно принять равной
nF=1*1,0=1 кГц.
3. Расчет номинальных величин элементов

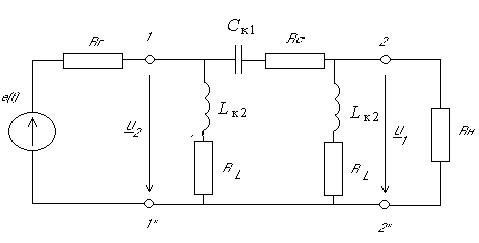

В задании дана схема П-образного ФВЧ. У данного фильтра в крайних вертикальных ветвях включены индуктивности L2, а в горизонтальной ветви ёмкость С1. Поэтому ёмкость конденсатора Ск1 равна С1, а индуктивности катушек Lк2 =2L2.
Теперь по данным табл. 4.1 необходимо рассчитать частоту среза
и по формулам
,
значение индуктивности и ёмкостей для
. После подстановки и расчётов с помощью Mathcad получаем
,
. Далее выбираем величину ёмкости из стандартного ряда номинальных величин
. Отсюда имеем значения реальных(конструктивных) элементов
,
.
Теперь следует уточнить частоту среза:
,
и характеристическое сопротивление
.
На частоте среза
паразитные сопротивления потерь составляют:
в последовательной схеме замещения конденсатора
и
у катушки индуктивности.

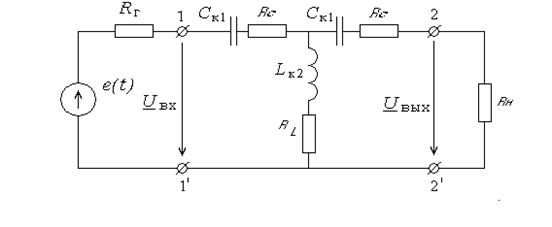

Схема замещения примет следующий вид:
Рис.2 Схема замещения
4. Расчет А-параметров схемы ФВЧ.
Используя литературу[1], найдем уравнения А-параметров для симметричного П-образного четырехполюсника.
,
,
,
,
- где
,
После подстановки числовых значений известных величин и расчётов в Mathcad получаем окончательные выражения А-параметров в алгебраической форме:
Вычисляем значения А-параметров на частотах среза:
1)
:
2)
:
5. Коэффициент передачи
Зависимость коэффициента передача К от частоты имеет вид:
, где
Номинальная величина коэффициента передачи ФВЧ при
равна 1. Таким образом нормированное значение К совпадает с абсолютным.
Построим АЧХ коэффициента передачи на интервале

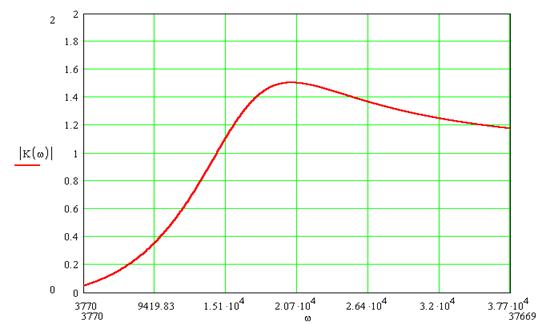

Рис.3 АЧХ коэффициента передачи
Таблица АЧХ коэффициента передачи К:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
|K| | 0.04789 | 0.1712 | 0.4064 | 0.7925 | 1.255 | 1.491 | 1.476 | 1.396 | 1.317 | 1.256 | 1.210 |
Построим ФЧХ коэффициента передачи на интервале

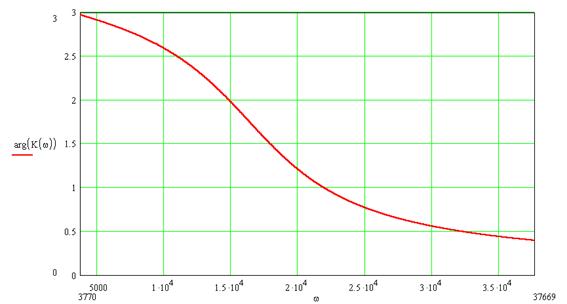

Рис.4 ФЧХ коэффициента передачи
Таблица ФХЧ коэффициента передачи К:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
| 2.970 | 2.814 | 2.597 | 2.269 | 1.799 | 1.313 | 0.9651 | 0.7527 | 0.6112 | 0.5153 | 0.4464 |
6. Граничные частоты.
Для нахождения граничных частот на заданном уровне затухания (3 и 40 дБ) воспользуемся формулой:
;
Решая данное уравнение с помощью Mathcad и подставляя значения В1 = 3 дБ и В2 = 40 дБ методом получим:
7. Входное и выходное сопротивления фильтра
Входное сопротивление четырехполюсника есть отношение входного напряжения к входному току, или
Следовательно, АЧХ входного сопротивления имеет вид:

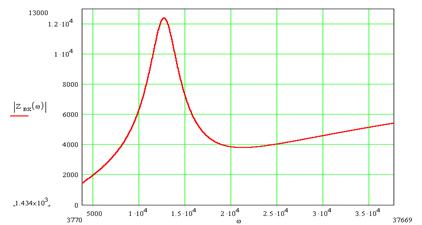

Рис.5 АЧХ входного сопротивления.
Таблица АЧХ входного сопротивления:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
| 1434 | 3015 | 6278 | 12130 | 5546 | 3937 | 3815 | 4057 | 4399 | 4752 | 5091 |
ФЧХ входного сопротивления имеет вид:

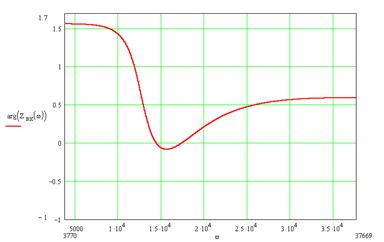

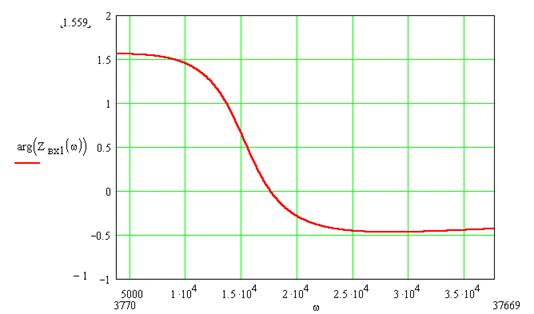

Рис.6 ФЧХ входного сопротивления
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
| 1.560 | 1.547 | 1.431 | 0.4552 | 0.0753 | 0.1499 | 0.3632 | 0.4831 | 0.5476 | 0.5780 | 0.5891 |
Таблица ФЧХ входного сопротивления:
Вследствие того, что данный в условии четырехполюсник (ФВЧ) симметричный функция выходного сопротивления будет следующей:
- где
.
Следовательно АЧХ выходного сопротивления имеет вид:

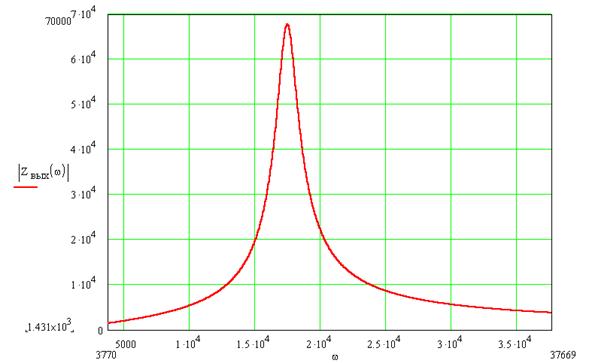

Рис.7 АЧХ выходного сопротивления.
Таблица АЧХ выходного сопротивления:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
| 1431 | 2930 | 5305 | 10450 | 33780 | 29980 | 12650 | 8330 | 6279 | 5100 | 4328 |
ФЧХ выходного сопротивления будет иметь следующею зависимость от частоты:
Рис.8 ФЧХ выходного сопротивления.
Таблица ФЧХ выходного сопротивления:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
| 1.559 | 1.553 | 1.553 | 1.471 | 1.119 | -1.029 | -1.285 | -1.335 | -1.351 | -1.355 | -1.352 |
8.Расчет формы входного и выходного напряжений.
Для расчета входного напряжения надо найти его спектр на входном сопротивлении схемы :
- спектр входной эдс (первые 3 гармоники)
Рис.8Спеткр входной ЭДС.
, где
.
Выполнив расчёты в Mathcad получим спектр выходного напряжения:
- где
Построим график формы входного напряжения:

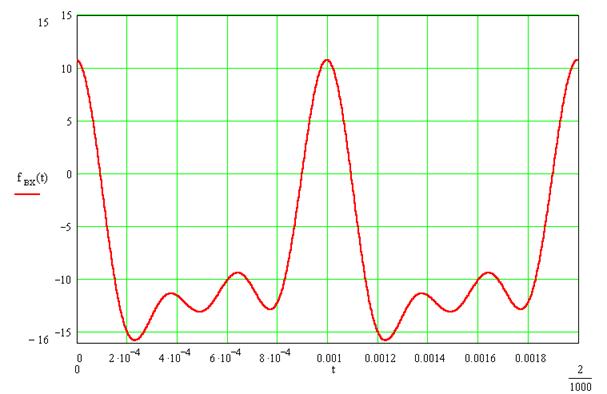

Рис.9 Форма входного Напряжения
Для поиска формы напряжения на выходе схемы нужно найти его спектр на сопротивлении нагрузки. А чтобы получить этот спектр, надо найти коэффициент передачи схемы от точек подключения идеальной ЭДС до точек присоединения нагрузки Zн:
Для получения
надо найти параметры
сложного четырехполюсника, образованного каскадным соединением Rг и ФВЧ.
Находим коэффициент передачи :
- где
Таким образом, зная спектр входной ЭДС (f(t)) и представляя коэффициент передачи KE в комплексной форме, можно найти спектр напряжения на выходе:

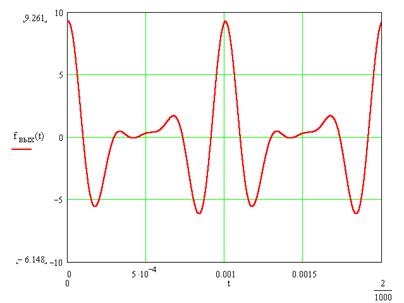

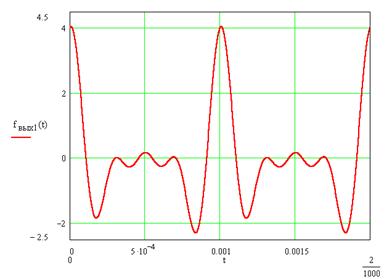

Рис.10 Форма выходного напряжения
9. Изменение параметров схемы
В данном варианте требуется рассмотреть изменение характеристик схемы при изменении величины сопротивления нагрузки.
Согласно примечанию к таблице приложения 1величины элементов фильтра и его характеристическое сопротивление останутся прежними. Из выше приведенных формул следует, что изменятся коэффициент передачи, входное напряжение, формы входного и выходного напряжений, поэтому эти характеристики следует рассчитать повторно.
9.1. Коэффициент передачи
Зависимость коэффициента передача К от частоты имеет вид:
, где
Номинальная величина коэффициента передачи ФВЧ при равна 1. Таким образом нормированное значение К совпадает с абсолютным.
Построим АЧХ коэффициента передачи на интервале

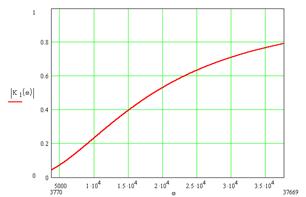

Рис.11 АЧХ коэффициента передачи
Таблица АЧХ коэффициента передачи К:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
|K| | 0.0436 | 0.1284 | 0.2317 | 0.3349 | 0.4302 | 0.5129 | 0.5830 | 0.6398 | 0.6888 | 0.7296 | 0.7636 |
Построим ФЧХ коэффициента передачи на интервале

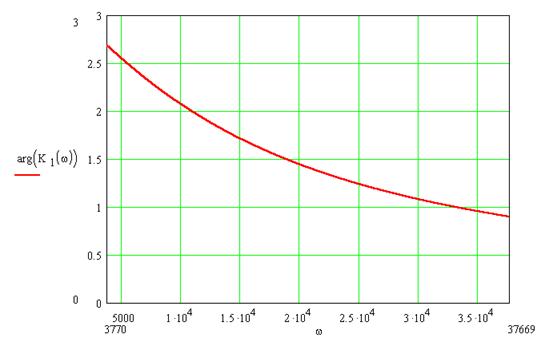

Рис.12 ФЧХ коэффициента передачи
Таблица ФЧХ коэффициента передачи К:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
| 2.683 | 2.357 | 2.077 | 1.843 | 1.645 | 1.480 | 1.341 | 1.226 | 1.125 | 1.038 | 0.9619 |
9.2. Граничные частоты.
Для нахождения граничных частот на заданном уровне пропускания (3 и 40 дБ) воспользуемся формулой:
;
Решая данное уравнение с помощью Mathcad и подставляя значения В1 = 3 дБ и В2 = 40 дБ методом получим:
9.3. Входное сопротивление фильтра
Входное сопротивление четырехполюсника есть отношение входного напряжения
к входному току, или
Следовательно, АЧХ входного сопротивления имеет вид:

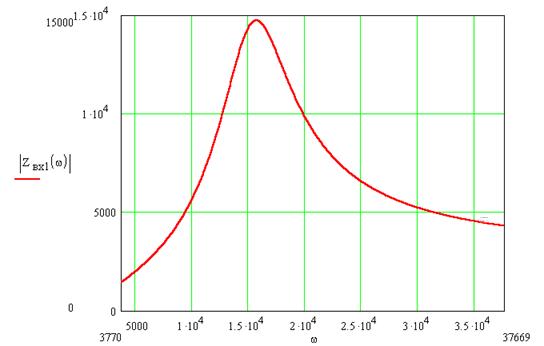

Рис.13 АЧХ входного сопротивления.
Таблица АЧХ входного сопротивления:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
|Zвх| | 1434 | 2975 | 5555 | 10610 | 14620 | 10780 | 7925 | 6447 | 5548 | 4974 | 4581 |
ФЧХ входного сопротивления имеет вид:
Рис.14 ФЧХ входного сопротивления.
Таблица ФЧХ входного сопротивления:
| 3770 | 6851 | 9933 | 13000 | 16100 | 19200 | 22300 | 25300 | 28400 | 31500 | 34600 |
Arg(|Zвх|) | 1.559 | 1.541 | 1.452 | 1.127 | 0.333 | 0.2221 | 0.4038 | 0.4583 | 0.4699 | 0.4630 | 0.4482 |
9.4.Расчет формы входного и выходного напряжений.
Для расчета входного напряжения надо найти его спектр на входном сопротивлении схемы :
- спектр входной эдс (первые 2 гармоники)
, где .
Выполнив расчёты в Mathcad получим спектр выходного напряжения:
- где
Построим график формы входного напряжения:

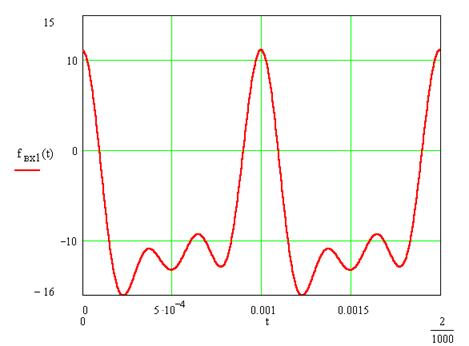

Рис.15. Форма входного сигнала
Для поиска формы напряжения на выходе схемы нужно найти его спектр на сопротивлении нагрузки. А чтобы получить этот спектр, надо найти коэффициент передачи схемы от точек подключения идеальной ЭДС до точек присоединения нагрузки Zн:
Для получения надо найти параметры сложного четырехполюсника, образованного каскадным соединением Rг и ФВЧ.
Находим коэффициент передачи :
- где
Таким образом, зная спектр входной ЭДС (f(t)) и представляя коэффициент передачи KE в комплексной форме, можно найти спектр напряжения на выходе:
Заключение.
Таким образом в данной курсовой работе с помощью интегрированной среды Mathcad был выполнен расчёт: А-параметров фильтра как четырёхполюсника, номинальных величин элементов схемы, коэффициента передачи четырёхполюсника по напряжению, входного и выходного сопротивлений фильтра, входного и выходного напряжений П-образного фильтра высоких частот после подключения его к ЭДС в виде последовательных импульсов.
Из расчётов и графиков видно что при
:
1. АЧХ коэффициента передачи в интервале
возрастает от 0 до 0.711, далее с ростом частоты АЧХ принимает значение
. АЧХ коэффициента передачи показывает, что в реальных условиях работы фильтра при постоянном сопротивлении нагрузки наблюдается подавление сигналов и в полосе пропускания , а их подавление в полосе задерживания меньше, чем было бы при согласованной нагрузке(
).
2. АЧХ входного сопротивления в интервале возрастает от 1528 Ом до 14680 Ом, далее с ростом частоты АЧХ входного сопротивления уменьшается до 4680 Ом.
3. АЧХ выходного сопротивления в интервале возрастает от 0,0014 Ом до 68900 Ом, далее с ростом частоты АЧХ выходного сопротивления уменьшается до 460 Ом.
4. Форма входного и выходного сигнала различаются. Различие имеет место из-за затухания гармоник которые имеют частоты совпадающие с полосой задерживания.
При изменении сопротивления нагрузки
:
1. Форма АЧХ и ФЧХ коэффициента передачи не изменяются, только лишь изменяются их численные значения.
2. С формой и численными значениями АЧХ входного сопротивления повторяется та же ситуация, как и с АЧХ коэффициента передачи.
11. Список литературы.
1 Основы теории цепей: Учебник для вузов ⁄ Г.В. Зевеке, П.А. Ионкин, А.В. Нетушил, С.В. Страхов. тАУ 5-е изд., перераб. тАУ М.: Энергоатомиздат, 1989. тАУ 528 с.: ил.
2 Атабеков Г. И. Теоретические основы электротехники. ч. 1. Линейные электрические цепи. тАУ изд. 3-е, перераб. и доп. тАУ М.-Л., Энергия, 1966. тАУ 320 с.: ил.
3 Гоноровский И.С. Радиотехнические цепи и сигналы: Учебник для радиотехнич. вузов и фак-тов. тАУ М.: Сов. радио, 1963. тАУ 696 с.: ил.
4 Кудрявцев Е.М. Mathcad 8. М.: ДМК, 2000. тАУ 320 с.: ил.
5 ГОСТ 2.004-88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
6 ГОСТ 2.104-68 ЕСКД. Основные надписи
7 ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам
