Анализ работы плоского рычажного механизма

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ РАДИОЭЛЕКТРОНИКИ

Кафедра инженерной и компьютерной графики

КУРСОВАЯ РАБОТА

Пояснительная записка

Тема работы: "Анализ работы плоского рычажного механизма"

Руководитель роботы: Выполнил:

ст. группы БТМАС - 03 - 1

Евстратов Н.Д.

Харьков 2009

Содержание

Введение

Исходные данные

1. Динамический анализ механизма

1.1 Структурный анализ механизма

1.1.1 Структурная схема механизма

1.1.2 Перечень звеньев механизма

1.1.3 Определение степени подвижности механизма

1.2 Кинематический анализ механизма

1.2.1 Определение скоростей точек и звеньев механизма

1.2.2 Определение ускорений точек и звеньев механизма

1.3 Силовой анализ механизма

1.3.1 Расчет сил и главных моментов инерции звеньев механизма

1.3.2 Определение реакций в кинематических парах

2. Проектный расчет на прочность

2.1 Выбор расчетной схемы

2.2 Построение эпюр

2.2.1 Построение эпюры Эп Nz

2.2.2 Построение эпюры Эп Qy

2.2.3 Построение эпюры Эп Mx

2.3 Подбор материала и сечений

3. Выводы

4. Список литературы

Введение

Целью выполнения данной курсовой работы является закрепление теоретических сведений, полученных при изучении курса "Механика", приобретение конструкторских навыков при проектировании рычажных механизмов.

Для определения конструктивных размеров и расчета элементов кинематических пар на прочность необходимо вычислить силы, действующие на каждое звено и структурную группу.

Целью динамического анализа является:

1) определение сил и моментов, действующих на звенья механизма, кинематические пары и неподвижные опоры. И выявление способов уменьшения динамических нагрузок, возникающих во время действия механизма;

2) изучение режимов движения механизма под действием заданных сил и выявления способов, обеспечивающих заданные режимы движения.

Целью расчета звеньев механизма на прочность является оценка прочности элементов механизма с дальнейшим подбором оптимальных размеров сечений звеньев и предложением материала для их изготовления.

Исходные данные

Схема № 5

Вариант № 5

Положение механизма № 3

№	Параметры	Значение
1.	Частота вращения n, об/м	850
2.	lAB, мм	34
3.	lAС, мм	90
4.	lEF, мм	110
5.	lCD, мм	60
6.	lAE, мм	60
7.	Центры тяжести S1, S2,S3, S4,S5 расположены посередине соответствующих звеньев
8.	Расcтояние а, мм	40
9.	Расстояние b, мм	75
10.	Расcтояние c, мм	80
11.	Вес ползуна, Н	18
12.	Момент инерции звена	J = ml2 / 12
13.	Наибольшая сила сопротивления P, кH	300
14.	Масса звеньев m=ql, q=0.1 кг/м

1. ДИНАМИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА

1.1 СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМА

1.1.1 СТРУКТУРНАЯ СХЕМА МЕХАНИЗМА

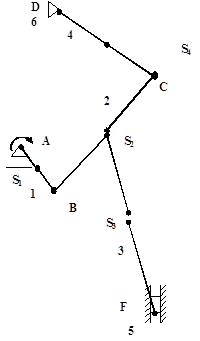

Рисунок 1.1. - Кинематическая схема механизма

Для изучения движения механизма необходимо знать его структуру: количество звеньев, количество и классы кинематических пар. Необходимыми также являются знания о взаимном расположении звеньев. Поэтому первым этапом кинематического анализа является построение кинематической схемы механизма. В данной курсовой работе рассмотрен механизм схемы № 5. Её построение выполнено в масштабе μ_l = 0,001 м.

Определить характер движения звеньев механизма можно с помощью плана положений. Построения плана начинается с черчения неподвижных опор B и D. Дальше строится траектория движения ведущего звена АВ (окружность) и на ней отмечаются двенадцать положений звена АС через каждые 30⁰ , начиная с того положения, которое соответствует самому верхнему положению ползуна, которое мы и принимаем за нулевое. По условию необходимо рассмотреть данный механизм в положении № 3. Кинематическая схема механизма приведена в заданном положении на рисунке 1.1.

1.1.2 ПЕРЕЧИСЛЕНИЕ ЗВЕНЬЕВ МЕХАНИЗМА

Рассмотрев характер движения, в механизме можно выделить следующие звенья:

1. - кривошип;

2. - шатун;

3. - коромысло;

4. - кривошип;

5. - ползун;

6. - стойка;

7. - стойка;

Звенья механизма соединены кинематическими парами:

1-2 - кинематическая пара 5-го класса, вращательная;

2-3 - кинематическая пара 5-го класса, вращательная;

2-4 - кинематическая пара 5-го класса, вращательная;

3-5 - кинематическая пара 5-го класса, вращательная;

6-1 - кинематическая пара 5-го класса, вращательная;

7-4 - кинематическая пара 5-го класса, вращательная;

3-5 - кинематическая пара 5-го класса, поступательная.

1.1.3 ОПРЕДЕЛЕНИЕ СТЕПЕНИ ПОДВИЖНОСТИ МЕХАНИЗМА

Разбиваем механизм на группы Ассура. Это показано на рисунке 1.2. Степень подвижности механизма определяем по уравнению Чебышева:

W = 3 - 2₅ - ₄ (1.1.1),

где n - количество подвижных звеньев механизма;

p_5, p₄ - количество кинематических пар 4-го и 5-го класса.

Для данного механизма количество подвижных звеньев n = 5, кинематических пар 5-го класса p₅ = 7; кинематические пары 4-го класса отсутствуют p₄ = 0.

W = 3В·5 - 2В·7 = 1

Так как степень подвижности механизма равна 1, то для работы данного механизма необходимо одно ведущее звено.

Рисунок 1.2. - Структурные группы механизма

1.2 Кинематический анализ механизма

1.2.1 Определение скоростей точек и звеньев механизма

Для определения скоростей точек и звеньев заданного механизма воспользуемся методом планов скоростей.

Планом скоростей называется диаграмма, на которой изображены векторы скоростей точек плоского механизма.

Определим угловую скорость wведущего звена АВ по формуле:

w = 2π В· /60 = 2 В· 3,14 В· 850 / 60 = 89 c^-1 (1.2.1),

где - частота вращения.

Построение планов скоростей начинаем со скорости точки А ведущего звена АB. Учитывая, что угловая скорость ведущего звена wизвестна, скорость точки А определим из уравнения :

V_А = w_AB×l_AB = 89 × 0,034 = 3,026 м/ c^-1(1.2.2),

гдеl_ABтАУ длина звена АB м.

На плоскости черчения определяем полюс Pv, в котором будут находится точки BиD - неподвижные опоры данного механизма. Из полюса проводим вектор а в общем случаепроизвольной длины, а для конкретно данной задачи а = 151,3 мм,который отвечает скорости V_А, в направлении перпендикулярном положению звена АВ вдоль w_AB. Вычислим масштабный коэффициент Вµ_v по формуле:

Вµ_v= V_А / P_va = 3,026 : 151,3 = 0,02 м/ мм×с (1.2.3),

где V_А- скорость точки А м/с;

P_va- длина вектора на плане скоростей мм.

Для определения скорости точки C воспользуемся условием её принадлежности звену тАУ АС и DC.Скорость точки С определяется из системы векторных уравнений:

Вектор скорости точки В будет результатом общего решения двух векторных уравнений . В уравнении (1.2.4) первая составляющая VA известна по направлению, а про скорость VCAизвестно лишь то, что она перпендикулярна звену СА. Потому для дальнейшего построения рядом с точкой а проводится линия, которая перпендикулярна AC.

Абсолютное значение скорости VC определяется из уравнения:

VC = P_vс В· Вµ_v= 152 В· 0,02 = 3,04 м/с (1.2.6),

где P_vс - длина вектора мм.

Соединим на плане скоростей векторы a и с. Этот вектори является вектором ас, который соответствует звену АС на плане механизма. Т.к. точка Е принадлежит вектору АС, а соответственно и вектору ас на плане скоростей, то для нахождения ее положения на векторе ас будет справедливо:

l_АС / l_ЕС = ас / ес (1.2.7),

ес = 30 В· 12 / 90 = 4 мм .

где l_ЕС - длина звена ЕС;

ес - длина вектора на плане скоростей.

Длина вектора, что соединяет полюс с точкой е, соответствует скорости Ve, численное значение которой равно:

Ve = P_vе В· Вµ_v = 152,5 В· 0,02 = 3,05 м/с (1.2.8)

Для определения скорости точки Fвоспользуемся условием её принадлежности точке Е. Скорость точки F определяется из уравнения:

VF=VE+VFE (1.2.9)

В этой векторной сумме нам известна скорость точки Е, найденная из уравнения (1.2.9), о другой составляющей этого уравнения - VFE нам известно только то, что траектория движения этого вектора перпендикулярна звену FE. Зная это условие , перенесем на план скоростей линию перпендикулярную по направлению к звену FE, которая бы проходила через точку е. Для того, чтобы составить второе уравнение для скорости VF необходимо определить точку F₀. Тогда скорость VF будет равна:

VF=VF₀+VFF₀ (1.2.10)

Скорость точки F₀ равна нулю, потому на плане точка f₀ будет находится в полюсе. Скорость VFF₀ направлена вдоль движения ползуна. На плане этой скорости будет отвечать линия, которая направлена из полюса перпендикулярно вниз. На пересечении этой линии и линии, которая перпендикулярна звену FE, находится точка f.

Численно скорость VFравна:

Vf = P_vf В· Вµ_v = 46 В· 0,02 = 0,92 м/с (1.2.11),

где, P_vf - длина вектора, который соединяет полюс с точкой f.

Расставим на плане скоростей центры масс каждого звена данного механизма. Для звена BA вектор центра масс S1 на плане скоростей будет направлен из полюса вдоль вектора ba величиной равной его половине.

Численное значение скорости VS₁ равно:

VS₁ = P_vS1В· Вµ_v = 76 В· 0,02 = 1,52 м/с (1.2.12)

Для звена АС вектор его центра масс S₂ на плане скоростей будет направлен из полюса в точку соответствующую середине отрезка ас.

Численное значение скорости VS₂ равно:

VS₂ = P_vS2В· Вµ_v = 152 В· 0,02 = 3,04 м/с (1.2.13).

Вектор центра масс S₃ звена ЕF на плане скоростей будет направлен из полюса в точку соответствующую середине отрезка еf на плане скоростей.

Численное значение скорости VS₃равно:

VS₃ = P_vS3В· Вµ_v = 89 В· 0,02 = 1,78 м/с (1.2.14).

Для звена DC вектор центра масс S4 на плане скоростей будет направлен из полюса вдоль вектора dc величиной равной его половине.

Численное значение скорости VS₄ равно:

VS₄ = P_vS4В· Вµ_v = 76 В· 0,02 = 1,52 м/с (1.2.15).

С помощью плана скоростей можно определить угловые скорости звеньев механизма. Угловая скорость звена АС равна:

w_АС = V_AC/ l_AC = 0,24 / 0,09 = 2,6 c^-1 (1.2.16),

где l_AC - длина звена;

V_AC- скорость движения точки А относительно точки С. Ее численное значение равно:

V_AC= ac В· Вµ_v= 12 В· 0,02 = 0,24 м/с (1.2.17),

где ac - длина отрезка, который соединяет точки a и с на плане скоростей.

Аналогично для звена EF вычислим его угловую скорость w_EF:

w_EF = V_EF / l_EF = ef В· Вµ_v / l_EF = 135 В· 0,02/ 0,11 = 24,5 c^-1 (1.2.18),

где l_EF - длина звена; V_EF- скорость движения точки E относительно точки F.

Для звена CD угловая скорость w_CD вычисляется по формуле:

w_СD = V_CD/ l_CD = dc В· Вµ_v/ l_CD = 152 В· 0,02/ 0,06 = 50,6 c^-1 (1.2.19),

где l_CD - длина звена; V_CD- скорость движения точки C относительно точки D.

Полученные данные при построении плана скоростей занесем в таблицу 1.1.

Таблица 1.1

VA = 3,026 м/с	VS1 = 1,52 м/с	wАВ = 89 с-1
VС = 3,04 м/с	VS2 = 3,04 м/с	wАС = 2,6 c-1
VE = 3,05 м/с	VS3 = 1,78 м/с	wСD = 50,6 c-1
VF = 0,92 м/с	VS4 = 1,52 м/с	wEF = 24,5 c-1

1.2.2 Определение ускорений точек и звеньев механизма

Для определения ускорений точек и звеньев механизма воспользуемся методом планов ускорений. Построение планов ускорений начинаем с ведущего звена механизма AB. Поскольку wAB = const , то ускорение точки А :

aA=w AB ²×lAB = 89² ×0,034 = 269,3 м/с² (1.2.20).

Ускорение точки A направлено вдоль звена АB к центру его вращения. С любой произвольной точки, в дальнейшем называемой полюсом плана ускорений П_а, отложим вектор длиной 134,65 мм параллельно звену АВ. Конец вектора обозначим точкой атАЩ. Масштабный коэффициент ускорений m_а найдём таким образом:

m_а=a_А / П_аатАЩ = 269,3 /134,65 = 2 м/мм×с² (1.2.21),

где ПАВ тАУ длина вектора AB на плане ускорений.

Ускорение точки C можно найти из условия принадлежности этой точки двум звеньям: АС и СD. Оба звена выполняют плоско-параллельное движение. Запишем уравнение плоско-параллельного движения звена АС :

аС=aА+aⁿАС+a^tАС (1.2.22).

В этой векторной сумме первое составляющее известно, а ускорение aⁿАС - направлено из точки А в точку С вдоль звена и численно равно:

aⁿАС=V²АС/lAC=(m_V ×ac)²/ lAC=(0,02 × 12)²/0,09 = 0,64 м/с² (1.2.23).

Длина соответствующего отрезка на плане ускорений:

nАС=aⁿАС/m_а= 0,64/2 = 0,32 мм (1.2.24).

На плане ускорений проводим вектор из точки атАЩ вдоль звена АС длиной nАС = 0,32 мм. Про третье составляющее векторного уравнения, так называемое ускорение звена АС тангенциальное, известно лишь его направление - перпендикулярно звену. Потому на плане ускорений перпендикулярно звену nАС из его конца проводим перпендикуляр.

Принадлежность точки С звену СDдает возможность записать уравнение:

аС=aD+aⁿСD+a^tСD (1.2.25).

Точка D является неподвижной, ее ускорение равно 0, на плане ускорений точка dтАЩ находится в полюсе П_а.

Скалярное значение вектора aⁿСDопределяется из соотношения:

aⁿСD=V²CD/lCD=(m_V ×cd)²/ lCD=(0,02 × 152)²/0,06 = 154,02 м/с²(1.2.26).

Длина соответствующего отрезка на плане ускорений:

nСD=aⁿDС/m_а= 154,02/2 = 77 мм (1.2.27).

К точке dтАЩ, которая находится в полюсе, достраивается вектор длиной nСD= 77мм, по направлению параллельный звену СD, а из его конца проводится вектор, который перпендикулярен ему, и соответствует третьей составляющей векторного уравнения - a^tСD. На пересечении линий a^tАС и a^tСDнаходится точка стАЩ. Чтобы найти ускорение точки стАЩ соединим ее с полюсом П_а. Численно значение ускорения точки С равно:

аС = m_а В· П_а cтАЩ = 2 В· 86 = 172 м/с² (1.2.28).

где П_а cтАЩ - длина вектора, который соединяет полюс с точкой стАЩ.

Точку етАЩ можно найти на отрезке aтАЩcтАЩ из соотношения:

l_АС / l_ЕС = атАЩстАЩ / етАЩстАЩ. (1.2.29),

етАЩстАЩ = 30 В· 54 / 90 = 18 мм .

где l_ЕС - длина звена ЕС;

етАЩстАЩ - длина вектора на плане ускорений.

Соединим найденную точку етАЩ с полюсом, чтобы получить ее численное значение:

аЕ = m_а В· П_а етАЩ = 2 В· 100 = 200 м/с² (1.2.30),

где П_а етАЩ - длина вектора, который соединяет полюс с точкой етАЩ.

Найдем местоположение на плане ускорения точки F. Для этого составим уравнение плоско-паралельного движения звена EF относительно точки Е:

аF=aE+aⁿEF+a^tEF (1.2.31).

Нормальное ускорение aⁿEF звена ED найдем следующим образом:

aⁿEF=V²EF/lEF=(m_V×ef)²/ lEF=(0,02 × 136)²/0,11 = 67,25 м/с² (1.2.32),

длина соответствующего вектора на плане ускорений составляет:

nEF=aⁿEF/m_а= 67,25/2 = 33,62 мм (1.2.33).

На плане ускорений из точки етАЩ проводим вектор nEF, параллельный звену EF и направленный от E к F, а с конца этого вектора перпендикуляр, который соответствует направлению a^tEF. Для исследования движения ползуна необходимо использовать точку F₀ на неподвижной направляющей. Тогда уравнение движения точки F:

аF=aF₀+aFF₀ (1.2.34).

Так как точка F₀ неподвижна, то на плане ускорений точка f₀тАЩ находится в полюсе. Про ускорение aFF₀ известно лишь то, что оно параллельно направляющей. Потому на плане через точку f₀тАЩ строится горизонтальная линия. На пересечении этой линии и линии a^tEF находится точка fтАЩ. Численное значение ускорения точки F:

аF = m_а В· П_а fтАЩ = 2 В· 63 = 126 м/с², (1.2.35),

где П_а fтАЩ - длина вектора, который соединяет полюс с точкой fтАЩ.

Расставим на плане ускорений центры масс каждого звена данного механизма. Для звена BA вектор центра масс S1тАЩ на плане скоростей будет направлен из полюса вдоль вектора тАЩaтАЩ величиной равной его половине.

Численное значение ускорения аS₁ равно:

аS₁ = m_а В· П_а S1тАЩ = 2 В· 67 = 134 м/с² (1.2.36).

Для звена АС вектор его центра масс S₂ на плане ускорений будет направлен из полюса в точку соответствующую середине отрезка атАЩстАЩ.

Численное значение ускорения аS₂ равно:

аS₂ = m_а В· П_а S2тАЩ = 2 В· 109 = 218 м/с² (1.2.37).

Вектор центра масс S₃ звена ЕF на плане ускорений будет направлен из полюса в точку соответствующую середине отрезка етАЩfтАЩ на плане ускорений.

Численное значение ускорения аS₃ равно:

аS₃= m_а В· П_а S3тАЩ = 2 В· 82 = 164 м/с² (1.2.38).

Для звена DC вектор центра масс S4 на плане ускорений будет направлен из полюса вдоль вектора dтАЩcтАЩ величиной равной его половине.

Численное значение ускорения аS₄равно:

аS₄= m_а В· П_а S4тАЩ = 2 В· 43 = 86 м/с² (1.2.39).

С помощью плана ускорений можно определить угловые ускорения звеньев механизма. Угловое ускорение звена АС равно:

ε_АС = а^t_AC/ l_AC = m_а В· t_AC/ l_AC = 2 В· 53/ 0,09 = 1177,77 рад/с²(1.2.40)

где l_AC - длина звена; а_AC- ускорение движения точки А относительно точки С. Аналогично для звена EF вычислим его угловое ускорение ε_EF:

ε_EF = а^t_EF/ l_EF = m_а В· t_EF/ l_EF = 2 В· 35/ 0,11 = 636,36 рад/с²(1.2.41)

Таким же образом для звена СD вычислим его угловое ускорение ε_CD:

ε_CD = а^t_CD/ l_CD = m_а В· t_CD/ l_CD = 2 В· 37/ 0,06 = 1233,33 рад/с²(1.2.42).

Угловое ускорение звена АВ ε_АВ = 0.

Полученные при построении плана ускорений данные сведем в таблицу 1.2.

Таблица 1.2

аA = 269,314 м/с2	aS1 = 134 м/с2	εАВ = 0 рад/с2
аС = 172 м/с2	aS2 = 218 м/с2	εАС = 1177,77 рад/с2
аЕ = 200 м/с2	aS3 = 164 м/с2	εСD = 1233,33 рад/с2
aF = 66 м/с2	aS4 = 84 м/с2	εEF = 636,36 рад/с2

1.3 СИЛОВОЙ АНАЛИЗ МЕХАНИЗМА

Кинетостатический расчет, положенный в основу силового расчета механизма, базируется на принципе ДтАЩ Аламбера, который в общем случае движения звеньев механизмов, совершающих сложное плоское движение, позволяет решить задачу путем сведения сил инерции звеньев к главному вектору инерции Fi и к главному моменту сил Мi.

Fi = - a_siВ· m_i(1.3.1).

Знак "-" означает, что вектор силы инерции направлен в сторону противоположную ускорению центра масс.

Массы звеньев рассчитываются с помощью формулы:

m = q В· l(1.3.2),

где q = 0,1 кг/м, l - длина звена.

m = P/g(1.3.3),

где g- ускорение свободного падения, g = 9,8 м/с²

Также существует главный момент инерции звена, который приложен к центру масс звена и направлен в противоположную сторону угловому ускорению звена.

М_i= -J_si В· ε (1.3.4),

где J_s- момент инерции звена,

ε - угловое ускорение звена.

1.3.1 РАiЕТ СИЛ И ГЛАВНЫХ МОМЕНТОВ ИНЕРЦИИ ЗВЕНЬЕВ МЕХАНИЗМА

m_EF = q В· l_EF = 0,1 В· 0,11 = 0,011 кг;

а_S3 = 164 м/c²;

F_i1 = - a_s1 В· m_AB = - 164 В· 0, 011 = - 1,8 Н;

J_S3 = m_EF В· l_EF² / 12 = 0,011 В· (0,11)² /12 = 11 В· 10^-6 кг В· м²

ε = 636,36 рад/с²

M_u3 = - J_S3 В· ε = 11 В· 10^-6 В· 636,36 = -0,7 В· 10^-2

m_АС = q В· l_AC = 0,1 В· 0,09 = 0,009 кг;

а_S2 = 218 м/c²;

F_i2 = - a_s2 В· m_AC = - 218 В· 0, 009 = -1,9 Н;

J_S2 = m_AC В· l_AC² / 12 = 0,009 В· (0,09)² /12 = 6 В· 10^-6 кг В· м²

ε = 1177,77 рад/с²

M_u2 = - J_S2 В· ε = - 6 В· 10^-6 В· 1177,77 = - 0,7 В· 10^-2

m_CD = q В· l_CD = 0,1 В· 0,06 = 0,006 кг;

а_S4 = 86 м/c²;

F_i4 = - a_s4 В· m_CD = - 86 В· 0, 006 = - 0,5 Н;

J_S4 = m_CD В· l_CD² / 12 = 0,006 В· (0,06)² /12 = 1,8 В· 10^-6 кг В· м²

ε = 1233,33 рад/с²

M_u4 = - J_S4 В· ε = 1,8 В· 10^-6 В· 1233,33 = -0,2 В· 10^-2

m_AB = q В· l_AB = 0,1 В· 0,034 = 0,0034 кг;

а_S1 = 134 м/c²;

F_i1 = - a_s1 В· m_AB = - 134 В· 0, 0034 = - 0,45 Н;

Силы и главные моменты звеньев сведем в таблицу 1.3.

Таблица 1.3

Fi1 = - 0,45 H	Mi1 = 0 H В· м2
Fi2 = - 1,9 H	Mi2 =- 0,7В· 10-2 H В· м2
Fi3 = - 1,8 H	Mi3 =- 0,7В· 10-2 H В· м2
Fi4 = - 0,5 H	Mi4 =- 0,2В· 10-2 H В· м2

1.3.2 ОПРЕДЕЛЕНИЕ РЕАКЦИЙ В КИНЕМАТИЧЕСКИХ ПАРАХ

Силовой анализ механизма начинаем с группы Ассура 3-5, наиболее удаленной от ведущего звена. Связи в шарнирах заменяются реакциями R_E1 и R_E2.

В шарнире F реакция неизвестна по модулю и направлена по горизонтали. Обозначим в точке S₃ силу инерции. Обозначим также вес G₃ звена FE и вес ползуна P.

Сумма моментов относительно точки F равна 0:

∑ M_F = 0 (1.3.4)

∑ M_F = -RтАЩ_E В· l_ef + F_i3 В· h _i3 - M + G₃h₁ = 0 (1.3.5)

RтАЩ_E =(G₃h₁ + F_i3 В· h _i3 - M) / l_ef = (0,1 В·0,008 +1,8В·0,006 +0,7В·10^-2) / 0,11 = 0,1 H

Составляем векторное уравнение:

G₃ + RтАЩ_E+ R"_E+ F_i3 + F_i5 + P + G₅+R₅₆ = 0 (1.3.6).

С учетом этого уравнения строим замкнутый силовой многоугольник. На чертеже выбираем полюс P_F. От него проводим вектор произвольной длины по направлению силы G_3. Вычисляем масштабный коэффициент:

μ_F = G₃ / P_F G₃ (1.3.7),

μ_F = 0,1/ 5 = 0,02 Н/мм

Далее к вектору G₃ достраиваем другие составляющие уравнения (1.3.6), рассчитывая длину векторов при помощи масштабного коэффициента. Находим неизвестные силы RтАЩтАЩ_EиR₅₆, зная их направление. Определив их численное значения в мм, переводим это значение в Н с помощью масштабного коэффициента.

RтАЩтАЩ_E = m_FВ· П_F RтАЩтАЩ_E = 0,02 В· 84= 1,68 H(1.3.8),

где, П_F RтАЩтАЩ_E - положение RтАЩтАЩ_Eна плане сил.

R₅₆= m_FВ· П_F R₅₆ = 0,02 В· 37,5 = 0,75 H(1.3.9),

где, П_F R₅₆- положениеR₅₆ на плане сил.

Найдем R_E- результирующую силу в паре Е, соединив начало RтАЩ_Eи конецR"_E. Определив его численное значения в мм, переводим это значение в Н с помощью масштабного коэффициента.

R_E = m_FВ· П_F R_E = 0,02 В· 85= 1,7 H(1.3.10),

где, П_F R_E - положениеR_E на плане сил.

Для определения реакции в кинематической паре 2-4 к шарниру АС необходимо приложить силу R_Eтого же значения, но противоположного направления. Реакции в шарнирах А и D нужно разложить на составляющие по направлению осей RтАЩ_А и RтАЩ_D, и перпендикулярные к ним: RтАЩтАЩ_А и RтАЩтАЩ_D. Известна точка приложения сил - центр шарнира, запишем уравнения сумм моментов каждого звена относительно точки С.

∑ M_С = RтАЩ_А В· l_АС - F _i2 В· h _i5 + M_i2 - G₂h₆ + R_E = 0 (1.3.11),

RтАЩ_A =(- G₂h₆ - F_i2 В· h _i5 + M _i2) / l_AC= (-0,09В·0,036 +1,9В·0,023 - 0,7В·10^-2) / 0,09 = 1,9 H

Для звена СDсумма моментов относительно точки С равна нулю.

∑ M_С = RтАЩ_D В· l_DС + F _i4 В· h _i3 + M_i4 + G₄h₄ = 0 (1.3.12),

RтАЩ_D = (- F _i4 В· h _i3 - M_i4 - G₄h₄) / l_DС = (0,5 В· 0,012 + 0,2В·10^-2 - 0,06 В· 0,02) / 0,06 = 0,1 H

Рассмотрим уравнение равновесия группы в целом. Запишем векторное уравнение равновесия этой группы:

RтАЩ_D+ RтАЩтАЩ_D + G₄ + F_i4 + RтАЩ_A + RтАЩтАЩ_A + G₂ + F_i2 + R_E= 0 (1.3.13).

В этом уравнении известны все составляющие по модулю и по направлению кроме RтАЩтАЩ_Dи RтАЩтАЩ_A (они известны только по направлению). Для их нахождения необходимо построить силовой многоугольник, откладывая последовательно векторы сил.

Вычисляем масштабный коэффициент:

μ_F = RтАЩ_D/ P_FRтАЩ_D(1.3.14),

μ_F = 0,1/ 2,5 = 0,04 Н/мм

Далее к вектору RтАЩ_D достраиваем другие составляющие уравнения (1.3.13), рассчитывая длину векторов при помощи масштабного коэффициента. Находим неизвестные силы RтАЩтАЩ_DиR"_A, зная их направление. Определив их численное значения в мм, переводим это значение в Н с помощью масштабного коэффициента.

RтАЩтАЩ_D = m_FВ· П_F RтАЩтАЩ_D = 0,04 В· 140 = 5,6 H(1.3.15),

где, П_F RтАЩтАЩ_D - положение RтАЩтАЩ_Dна плане сил.

R"_A = m_FВ· П_F R"_A = 0,04 В· 35 = 1,4 H(1.3.16),

где, П_F R"_A - положениеR"_Aна плане сил.

Найдем R_D- результирующую силу в паре D, соединив начало RтАЩ_Dи конецR"_D.

Определив его численное значения в мм, переводим это значение в Н с помощью масштабного коэффициента.

R_D = m_FВ· П_F R_D = 0,04 В· 141= 5,64 H(1.3.17),

где, П_F R_D - положениеR_D на плане сил.

Аналогично найдем R_А - результирующую силу в паре АС, соединив начало RтАЩ_А и конецR"_А.

Определив его численное значения в мм, переводим это значение в Н с помощью масштабного коэффициента.

R_A = m_FВ· П_F R_A = 0,04 В· 60 = 2, 4 H(1.3.18),

где, П_F R_A - положениеR_A на плане сил.

Теперь определим уравновешивающую силу и уравновешивающий момент, действующий на кривошип АВ.

На кривошип АВ действует шатун силой R_A. Считается, что сила F_урприложена перпендикулярно звену АВ. В этом случае уравнение моментов всех сил, приложенных к кривошипу относительно точки В, имеет вид:

∑М_В = 0

∑М_В = R_AВ· h₈ + F_ур В· l_AB+ G₁ В· h₉ = 0 (1.3.19)

F_ур= G₁ В· h₉ + R_A В· h₈ / l_AB = 0,03 В· 0,007 + 2,4 В· 0,008 / 0,034 = 0,57 H

M_ур = F_урВ· l_AB (1.3.20)

M_ур = 0,57 В· 0,034 = 0,02 H В· м

Найденные при силовом анализе механизма величины представлены в таблице 1.4.

Таблица 1.4

RE = 1,7 H	RA = 2,4 H	RD = 5,64 H	Fур= 0,57 H
RтАЩE = 0,1 H	RтАЩA = 1,9 H	RтАЩD = 0,1 H	Mур = 0,02 Н В· м
RтАЩтАЩE = 1,68 H	RтАЩтАЩA = 1,4 H	RтАЩтАЩD = 5,6 H

2. Проектный расчет на прочность

Проектный расчет механизма на прочность необходимо выполнять в следующей последовательности:

1) определить величину, направление, точку приложения и характер действия прикладываемых к механизму усилий;

2) выяснить вид деформаций в элементах механизма и составить расчетные уравнения;

3) выбрать марку материала для изготовления механизма и определить величину допускаемых напряжений;

4) определить размеры детали и округлить их до ближайших стандартных, согласно которым будет производится подбор сечений.

2.1 Выбор расчетной схемы

В результате динамического анализа плоского рычажного механизма были определены внешние силы, которые действуют на каждое звено и кинематическую пару.

Проектный расчет на прочность будем производить для группы Ассура 2-4 данного механизма. Под действием внешних сил звенья плоского механизма поддаются деформациям. Анализ роботы механизма показывает, что звено 2 претерпевает деформацию вида изгиб, а звено 4 - совместное действие изгиба и растяжения.

Для дальнейшего расчета прочности кинематической пары 2-4 будем рассматривать звено АтАЩСтАЩ по длине соответствующее звену АС, которое необходимо расположить параллельно оси ОХ координатной плоскости. Для этого величину всех сил звена АС, приложенных к точке А, перенесем с учетом угла поворота в точку АтАЩ. Силу R_AтАЩ направим вдоль звена АтАЩСтАЩ, а силуR_A" перпендикулярно звену.

R_A" = 1,4 В· cos 50⁰ = 0,89 H (2.1.1)

R_AтАЩ = 1,9 В· cos 78⁰ = 0,39 H (2.1.2)

Силы действующие в точке S₂ звена АС перенесем соответственно в точку S₂тАЩ с учетом угла поворота сил. Силы G₂ и F_i2 разложим по вертикали (G₂" и F_i2")и по горизонтали (G₂тАЩ и F_i2тАЩ).

G₂" = 0,09 В· sin 50⁰ = 0,06 H (2.1.3)

F_i2" = 1,9В· sin 63⁰ = 1,78 H (2.1.4)

G₂тАЩ = 0,09 В· cos 50⁰ = 0,05 H (2.1.5)

F_i2тАЩ = 1,9 В· cos 63⁰ = 0,86 H (2.1.6)

Силы действующие на звено СD перенесем в точку С с учетом угла поворота сил. Силы G₄ и F_i4 разложим по вертикали (G₄" и F_i4")и по горизонтали (G₄тАЩ и F_i4тАЩ). Силу R_DтАЩ направим вдоль звена АтАЩСтАЩ, а силуR_D" перпендикулярно звену.

G₄" = 0,06 В· sin 50⁰ = 0,04 H (2.1.7)

F_i4" = 0,5В· sin 70⁰ = 0,46 H (2.1.8)

G₂тАЩ = 0,06 В· cos 50⁰ = 0,03 H (2.1.9)

F_i2тАЩ = 0,5 В· cos 70⁰ = 0,17 H (2.1.10)

R_D" = 5,6 В· cos 60⁰ = 2,8 H (2.1.11)

R_AтАЩ = 0,1 В· sin 143⁰ = 0,06 H (2.1.12)

Учтем момент инерции звена АСM_i2 = 0,007 H , направленный по часовой стрелке, и перенесем его в точку S₂тАЩ . А также момент инерции звена СDM_i4 = 0,002 H , направленный против часовой стрелки, и перенесем его в точку СтАЩ.

2.2 Построение эпюр

2.2.1 Построение эпюры Эп Nz

Нагруженость звена позволяет выделить два участка: AтАЩS₂тАЩ и S₂тАЩСтАЩ. С помощью метода сечений построим эпюру Эп Nz записав уравнения действующих сил в точках АтАЩ и СтАЩ по горизонтали.

На участке I:

Nz¹ = R_AтАЩ = 0,39 Н (2.2.1)

На участке II:

Nz² = - Fi₄тАЩ - G₄тАЩ - R_DтАЩ = - 0,55 Н (2.2.2)

Согласно уравнений (2.2.1) и (2.2.2) построим эпюру Эп Nz. Произведем контроль построенной эпюры, согласно которому необходимо соответствие приложенных внешних сил Fi₂тАЩ иG₂тАЩ в центре звена S₂тАЩ и так называемого скачка эпюры Nz размером равным сумме Fi₂тАЩ иG₂тАЩ.

Fi₂тАЩ + G₂тАЩ = Nz¹ + Nz² (2.2.3)

0,86 + 0,06 ≈ 0,39 + 0,44

2.2.2 Построение эпюры Эп Q_y

На звено AтАЩCтАЩ действуют поперечные силы. Для построения эпюры Q_yнеобходимо определить знак действующих сил , сумма которых равна силе Q_y. Поперечная сила Q_yсчитается позитивной если она вращает звено по часовой стрелке, в противном случае эта сила считается отрицательной. Воспользовавшись этим правилом составим уравнения поперечных сил, действующих в точках АтАЩ и СтАЩ по вертикали.

На участке I:

Q_y ¹ = - R_A" = - 0,89 Н (2.2.4)

На участке II:

Q_y ² = Fi₄" - G₄" - R_D" = - 2,66 Н (2.2.5)

Согласно уравнений (2.2.4) и (2.2.5) построим эпюру Эп Q_y. Произведем контроль построенной эпюры, согласно которому необходимо соответствие приложенных внешних сил Fi₂" иG₂" в центре звена S₂тАЩ и так называемого скачка эпюры Q_y размером равным сумме Fi₂" иG₂".

Fi₂" + G₂" = Q_y ¹ + Q_y² (2.2.6)

1,78 - 0,05 ≈ 2,66 - 0,89

Вместе с этим смотрят:

GPS-навигация

GPS-прийомник авиационный

IP-телефония и видеосвязь

IP-телефония. Особенности цифровой офисной связи

Unix-подобные системы
