Анализ современных технологий изготовления гибридных микросборок

АНАЛИЗ СОВРЕМЕННЫХ ТЕХНОЛОГИЙ ИЗГОТОВЛЕНИЯ ГИБРИДНЫХ МИКРОСБОРОК

В настоящее время в ряде отраслей (авиакосмическом приборостроении, в телекоммуникационной отрасли, в робототехнике) все шире используются сверхбыстродействующие многоканальные бескорпусные микросхемы с шагом контактных площадок 50 мкм и менее, что открывает возможность создания устройств с повышенной функциональной емкостью. Как правило, к таким устройствам предъявляются очень жесткие требования по массогабаритным характеристикам, объему и возможности компоновки изделия в трех плоскостях в виде многослойных блоков и пакетов. Проблема соответствия таким высоким требованиям была решена за счет новых конструктивно-технологических решений на основе технологии тАЬкристалл на гибкой платетАЭ или тАЬchip on flexтАЭ (COF).

Попытка совместить преимущества гибридных технологий с дешевизной традиционного поверхностного монтажа (Surface Mount Tehnology тАУ SMT) привела к созданию в середине 1980-х годов технологии тАЬкристалл на платетАЭ или тАЬchip on boаrdтАЭ (СОВ-технология). Процесс сборки изделий по СОВ-технологии подобен процессу сборки гибридных микросхем. В СОВ-технологии в качестве основы используется печатная плата, а бескорпусные полупроводниковые кристаллы герметизируются заливкой (glob-top), в результате исключается корпусирование.

В настоящее время в некоторых областях приборостроения СОВ-технология уже фактически вытеснила поверхностный монтаж. Быстрое развитие СОВ-технологии обусловлено минимизацией массогабаритных характеристик конечного изделия и максимизацией плотности размещения компонентов. Занимаемая кристаллом площадь уменьшается в десятки раз только из-за отсутствия корпуса. Дополнительным преимуществом СОВ-технологии является тот факт, что сварные соединения, являющиеся основой сборочной технологии тАЬкристалл на платетАЭ более надежны при воздействии вибрационных и термоциклических нагрузок, чем паяные соединения, применяемые в технологии поверхностного монтажа.

В середине 1990-х годов была разработана еще одна технология монтажа, которая является комбинацией традиционной технологии поверхностного монтажа (SМТ) и СОВ-технологии. Указанная технология получила название ТАВ-технологии (Tape Automated Bonding) и предназначалась для автоматизированного монтажа с помощью ленточных носителей микросхем с большим количеством выводов. В этом случае выводы микросхем привариваются к медным контактным площадкам рамок с выводами, предварительно изготовленных на медной ленте с изолирующим покрытием. Эти выводы затем припаиваются к металлическим проводникам на печатной плате. На ТАВ-носителях широко применяется монтаж специализированных ИС и многокристальных модулей. Сложность ТАВ-технологии заключается в необходимости применения специализированного автоматизированного оборудования и в проблемах пайки выводов, расположенных с малым шагом.

В современном приборостроении широко используются сверхбыстродействующие многоканальные бескорпусные микросхемы с шагом контактных площадок менее 50 мкм, что позволяет создавать устройства с повышенной функциональной емкостью. К таким устройствам предъявляются очень жесткие требования по массогабаритным характеристикам, объему и возможности компоновки изделия в трех плоскостях в виде многослойных блоков и пакетов. Ни СОВ-технология, ни ТАВ-технология уже не удовлетворяют таким высоким требованиям. Проблема была решена за счет новых конструктивно-технологических решений на основе технологии тАЬкристалл на гибкой платетАЭ или тАЬchip on flexтАЭ (COF).

На начальном этапе СОF-технология представляла собой ту же самую СОВ-технологию за исключением того, что коммутирующие элементы изготавливались из гибких материалов. Сборка электронных устройств на гибких коммутирующих элементах осуществлялась на тех же автоматических линиях, которые используются в СОВ-технологии и с помощью тех же самых методов монтажа кристаллов, пассивных компонентов и формирования электрических соединений.

Гибкие кабели и платы изготавливались на основе различных фольгированных диэлектрических материалов, таких как майлар, лавсан, полиэтилен, полипропилен, полиэстер, полиимид и др., в зависимости от предъявляемых к аппаратуре требований. Гибкие коммутирующие элементы из фольгированных диэлектриков на основе лавсана, полиэтилена и т. д. менее дорогостоящие, но возможности монтажа компонентов на них ограничены. В этом случае монтаж компонентов осуществляется с помощью низкотемпературной пайки или с применением электропроводящих адгезивов. К сожалению, при обработке таких диэлектрических материалов не удалось в полной мере применить методы микроэлектронной технологии, основанной на принципе интегральной обработки материалов, и полностью исключить из технологического процесса изготовления гибких плат и кабелей механические операции формирования сквозных отверстий. Кроме того, хотя материалы типа полиэтилена и полипропилена характеризуются достаточно низкими диэлектрическими постоянными и, соответственно, обеспечивают хорошие емкостные характеристики коммутирующих элементов на их основе, они не являются радиационностойкими и не могут обеспечить высокую надежность и срок эксплуатации электронных изделий с жесткими требованиями к радиационной стойкости.

Только фольгированные полиимиды оказались практически незаменимыми для создания функционально сложных электронных изделий с высокими требованиями к радиационной стойкости, термостойкости, быстродействию и долговременной надежности. Стабильность электрических и размерных характеристик полиимидной основы обусловливает высокую технологичность данного материала. Температурная стабильность и высокая термостойкость полиимидных гибких плат позволяет применять высокотемпературные (вплоть до 300В°С) методы монтажа компонентов.

Важным фактором, способствующим развитию СОF-технологии, послужило появление на мировом рынке серии фольгированных медью полиимидов тАЬPyraluxтАЭ на основе полиимидных пленок типа Kapton, разработанных компанией DuPont Electronic Technologies, которая является ведущим поставщиком электронных материалов в мире. В фольгированных диэлектриках тАЬPyralux LFтАЭ и тАЬPyralux FRтАЭ полиимидные пленки соединяются с отожженной медной фольгой с помощью акриловых адгезивов, что позволяет изготовить целый ряд однотАУ и двусторонних фольгированных диэлектриков с широким диапазоном толщин медных, адгезивных и полиимидных слоев. Благодаря применению таких материалов в изделиях электронной техники появилась возможность создания трехмерных конструкций в виде двухслойных или многослойных структур малой толщины и площади, существенно снизить их вес и объем, а также повысить их функциональную емкость, быстродействие и надежность.

Однако применение адгезивсодержащих фольгированных медью полиимидных пленок не позволило в полной мере реализовать преимущества COF-технологии при сборке микромодулей.

К недостаткам адгезивсодержащих фольгированных полиимидов можно отнести достаточно малый диапазон рабочих температур (тАУ60В°С ÷ +125)В°С. Применение адгезивов в фольгированных полиимидах существенно усложняет процесс формирования сквозных отверстий в системе тАЬметалл-адгезив-полиимидтАЭ для межслойных соединений из-за необходимости использования сложных и трудноуправляемых процессов вскрытия тАЬоконтАЭ в адгезивных слоях.

Эти недостатки были в значительной степени устранены после появления гибких одно и двусторонних безадгезивных фольгированных диэлектриков DuPont Pyralux с медной основой. Технологическое преимущество таких материалов состоит в том, что они не содержат адгезивных прослоек между медью и полиимидом, но обладают высокой силой сцепления между слоем меди и поверхностью полиимида.

Материалы с безадгезивной и высокопрочной структурой DuPont Pyralux AP и DuPont Pyralux AC являются высокотехнологичными при фотолитографической обработке, групповом избирательном травлении сквозных отверстий в переходах и формировании элементов топологии очень малых размеров. Наиболее важными характеристиками этих материалов является высокая избирательность при химобработке полиимида и меди; эластичность и механическая прочность полиимида; высокая термостойкость (+350В°С) и холодостойкость (тАУ196В°С).

Ввиду хорошей адаптивности к фотохимическому избирательному травлению полиимида безадгезивная структура материала позволяет полностью исключить из техпроцессов изготовления гибких коммутирующих элементов применение механических операций сверления и фрезерования, заменяя их групповыми процессами, и, таким образом, сократить технологический цикл, снизить трудоемкость и, в конечном счете, уменьшить стоимость изготовления изделий.

Кроме того, для микросхем с высокой плотностью и прецизионностью элементов топологии при использовании указанных материалов, оказалось целесообразным применение методов микроэлектронной технологии, которая включает использование жидких фоторезистов, обладающих высокой чувствительностью и разрешающей способностью; использование практически всех способов нанесения жидких фоторезистов (центрифугирование, погружение, пульверизация); сочетание позитивных и негативных фоторезистов; применение стеклянных и гибких пленочных фотошаблонов; применение установок с односторонним и двусторонним экспонированием; применение плазмохимической и ионноплазменной избирательной обработки материалов.

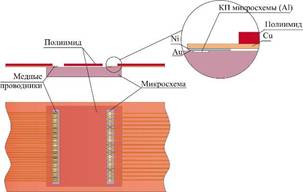

Описанные выше достоинства безадгезивных медь-полиимидных пленочных материалов были использованы при создании коммутирующих элементов для детекторных микростриповых модулей в международном эксперименте STAR в BNL (США). Возможность формирования сквозных отверстий в слоях полиимида позволила отказаться от применения алюминиевой проволоки для соединения контактных площадок микросхем и сенсоров с выводами коммутирующих медь-полиимидных плат и кабелей и осуществлять присоединение выводов непосредственно к контактным площадкам микросхем и сенсоров с помощью ультразвуковой сварки через тАЬокнатАЭ в полиимиде (рис. 1).

а)
б)
