Аппаратно-студийный комплекс областного телецентра

Целью данной работы является получения навыков при расчете и разработке АСК с изготовлением видеопрограмм на кассетах, умения применять знания, полученные при изучении курса ВлАСК радио- и телецентровВ» и навыки работы с технической литературой.

Помещение, предназначенные для прослушивания и записи музыкальных и речевых программ обладают высокими акустическими качествами лишь в том случае если, при их проектировании был произведен соответствующий расчет, а в ходе строительства приняты специальные меры для улучшения качества звука.

Эти меры, как правило, экономически оправданы, так как благодоря их осуществлению удается добиться того, чтобы помещение наилучшим образом соответствовало своему предназначению и избежать последующих дорогостоящих переделок.

Данный курсовой проект имеет большое значение для подготовки специалистов т. к. при его разработке будут рассмотрены основные принципы проектирования зданий, его акустических и архитектурных особенностей, а также будут решены вопросы, связанные с вопросом и размещением необходимого оборудования телецентра.



1. Литературный обзор

В состав аппаратно-студийного комплекса (АСК) может входить: аппаратно - программный блок, аппаратно-студийный блок, разного назначения студии, речевые и дикторские кабины, различные аппаратные, видеомонтажные и т.д. Ниже более подробно рассмотрены некоторые из них.

Аппаратно - студийный блок - комплекс помещений и оборудования для производства ТВ передач или их фрагментов с использованием сигналов, главным образом, от собственных источников передающих камер, а также от внешних источников. Продукцией АСБ являются видеозаписи, а в отдельных случаях прямые передачи в эфир. В состав АСБ входит студия, аппаратные видео- и звукорежиссеров (или общая режиссерская аппаратная) и техническая аппаратная, а также могут входить комната шеф-осветителя и камерный парк (помещение для хранения камер и их принадлежностей). В аппаратной видеорежиссера размещен стеллаж с мониторами, пульт управления видеотрактом АСБ, позволяющий также предварительно набирать сигналы из других аппаратных и управлять телекинопроекторами, и ВМ, работающими на данную АСБ. В аппаратной звукорежиссера имеется пульт, магнитофоны, контрольные агрегаты. В технической аппаратной располагается остальное оборудование АСБ, в том числе пульт и стеллаж видеорежиссера. Студия оборудована системой спецосвещения, аппаратурой озвучивания, в ней установлены камеры, микрофоны, выносные мониторы, может быть размещен дикторский пульт. Шеф-осветитель имеет свой пульт управления позволяющий регулировать высоту подвеса, повороты и яркость каждого из светильников студии. Помимо указанного числа студийных камер в студиях могут использоваться носимые репортажные камеры, сигналы которых вводят в видеотракт АСБ через входы внешних программ.

Оборудование АСБ выполняет следующие функции:

- формирование сигналов электрически создаваемых изображений (текстовой и графической информации от устройств ТВ буквопечати

разноцветных фонов, заставок, занавеса, испытательных таблиц и т. п.);

- обработка видеосигналов от собственных передающих камер средствами электронной проекции с выделением изображений переднего плана (актера) и силуэтных сигналов, определяющих контуры актера;

- коммутация и распределение видеосигналов с целью их предварительного набора на микшер, набора на выходы АСБ и на контроль со всех основных точек структурной схемы АСБ;

- формирование программы, т. е. управляемое режиссером формирование готового комбинированного изображения из изображений от источников е применением разнообразных художественных эффектов и средств перехода от одною изображения к другому;

- контроль изображения и сигналов, в том числе автоматизированный; автоматическая подстройка отдельных параметров оборудования.

Кроме функций, относящихся к формированию, преобразованию и контролю изображений, в АСБ осуществляется телеуправление работой оборудования, (в том числе автоматическое) формирование и контроль звуковой программы, служебная связь между абонентами внутри АСБ и с абонентами других аппаратных, совместно с которыми работает данный АСБ.

При построении видеотракта АСБ возникает проблема, связанная с тем, что композитные сигналы СЕКАМ непригодны для формирования сигнала комбинированного изображения. Ввиду наличия в них ЧМ поднесущей они не поддаются плавному микшированию, а их быстрое переключение, требуемое для введения титров, спецэффектов (шторок) или ЭРП, привело бы к скачкам фазы поднесущей на границах врезаемой фигуры, т. е. к сильным искажениям типа "дифференциальная фаза" и "факелы". По этим причинам для микширования и формирования комбинированных изображений используют компонентные видеосигналы. Таким образом, возможны четыре варианта построения АСБ системы СЕКАМ: композитный, компонентный, смешанный компонентный и композитный.

Программы компонентных аппаратных, как аналоговой, так и цифровой, могут записываться на компонентные ВМ, например, по типу аппаратов ВлBetacam - SPВ». После серийного освоения цифровых ВМ, позволяющих многократно увеличивать допустимое число перезаписей, цифровые АСБ получат широкое распространение, и начнут создаваться цифровые АСК.

Аппаратно-программный блок тАФ комплекс помещений и оборудования, предназначенный для создания ТВ программ, главным образом, из заранее подготовленных и записанных передач, со вставками (диктора, комментатора и т. п.) от собственных источников и выдачи этих программ на радиопередатчик или аппаратную междугородных трансляций в соответствии с расписанием. Используют АПБ только на телецентрах, выпускающих собственные программы, т. е. на телецентрах 1-го класса и внеклассных. Число АПБ должно быть не менее числа программ. По структуре и составу аппаратуры АПБ близок к АСБ и отличается следующим:

- небольшая студия на 2тАФ3 камеры;

- меньшие изобразительные возможности создания передач;

- наличие аппаратуры автоматического формирования программы с управлением от ЭВМ;

- другой комплект звукового оборудования (магнитофоны только для воспроизведения, пулы звукорежиссера, рассчитанный на небольшое число внешних я собственных источников и т. п.)

Существуют и АПБ без камер - коммутационные, которые предназначены для автоматизированной выдачи заранее записанных передач, включая и дикторские вставки.

Аппаратные видеозаписи и монтажа. Аппаратные видеозаписи, в состав которых входят ВМ, различаются по назначению и числу постов (2 -б и более). На малых телецентрах применяют универсальные аппаратные для видеозаписи, воспроизведения и монтажа программ на одних и тех же ВМ. На больших телецентрах в одних аппаратных выполняют только запись

оригиналов программ, в других, производят монтаж, введение спецэффектов и других операций, в третьих тАФ только воспроизводят готовые программы. Подобная специализация позволяет повышать коэффициент использования оборудования, разделять подготовку программ на отдельные этапы по времени, а главное тАФ избегать ошибок при передаче программ в эфир. Помимо ВМ в состав аппаратных обычно входят пульты коммутации и дистанционного управления и стандартные стойки, в которых размешены корректоры линий, датчики сигналов и контрольно - измерительные приборы.

Электронный монтаж ТВ программ ВМ заметно отличается от монтажа кинофильмов. Лента не разрезается, а участками переписывается заново, причем при перезаписи необходимо с высокой точностью сохранять временные соотношения в сигнале и избегать наложения. Для электронного монтажа профессиональные ВМ оборудуются встроенными устройствами, позволяющими осуществлять электронную склейку. С помощью пульта дистанционного управления (ИДУ) и контроля несколько постов объединяют в систему монтажа, которая позволяет производить различные технологические операция. Различают следующие режимы работы при электронном монтаже:

продолжение - когда второй фрагмент программы записывают за первым без сбоя синхронизации и щелчков в звуковом сопровождении;

сборка - когда последующая запись по чистой ленте продолжает предыдущую с автоматической предустановкой (возвратом) перед местом склейки и между записями не возникают разрывы;

вставка - когда фрагмент второй программы вставляют между фрагментами первой;

озвучиваниетАФ когда в готовую телепрограмму вписывают заранее.

Центральная аппаратная (АЦ) - есть главный коммутационно-распределительный узел телецентра, предназначена для взаимного соединения аппаратных, входящих в состав АСК, и содержит

коммутационную, усилительную, синхронизирующую, контрольно-измерительную и связную аппаратуру. Используют АЦ только на телецентрах 1-го класса и внеклассных, на телецентрах 2-го и 3-го класса ее функции выполняет КРА.

Аппаратная АЦ-1 выдает две готовые программы из сигналов 15 внешних источников, а также транслирует один из трех приходящих в АСК междугородных сигналов в качестве сигнала третьей программы. На крупных телецентрах АН, состоит из двух комплектов оборудования АЦ-1, что позволяет выдавать до шести программ.

В АЦ-1 осуществляются следующие функции: прием 15 видеосигналов СЕКАМ от источников и коррекция входных кабелей длиной до 1,2 км; регенерация ССП на пяти входных линиях; формирование собственных сигналов электронной испытательной таблицы (ЭИТ) и часов от стенда показа времени; подача принятых и собственных сигналов на два матричных коммутатора объемом 20x10 каждый; оконечное усиление выходных сигналов коммутаторов и выдача их на выходные линии тАФ по четыре выхода каждою сигнала; прием, коммутация и распределение сигналов звукового сопровождения; коммутация трех выходных программ (видео и звук) на три радиопередатчика, а также на девять выносных мониторов; контроль сигналов изображения и звука на пульте видеоинженера и в двух кабинах программных режиссеров (каждая из которых имеет 2-секционный пульт, цветной и черно-белый мониторы), синхронизация всех входящих устройств, ведение общего синхро-генератора сигналом двойного строчной частоты.

Основная аппаратура АЦ-1 размещена в 18 приборных шкафах и 3-секционном пульте видеоинженера. Кроме того, в состав АЦ-1 входят две кабины программных режиссеров, каждая из которых оборудована 2-секционньгм пультом и цветным монитором.

Аппаратная 3-го поколения АЦ-М является коммутационной и не формирует выходных программ. Она принимает и корректирует 20 входных сигналов и имеет коммутационное поле 20X40. В ней нет стенда показа

времени; имеется генератор универсальной электронной испытательной таблицы (УЭИТ). Все оборудование размещено в пяти приборных шкафах и одном 2-секцнонном пульте.

Аппаратная АЦ-ЗМ рассчитана, как и АЦ-1 на формирование и контроль грех выходных программ. Она принимает и корректирует 50 входных сигналов и имеет коммутационное ноле 50X80. В число собственных датчиков, наряду с генератором УЗИТ, входят блоки электронных часов (с цифровым отображением времени) и электронного раккорда (сигнала черного фона). Оборудование размещено в семи приборных шкафах и одном 2-секционном пульте.

Аппаратные ЛЦ большого объема создаются для крупных многопрограммных телецентров. Примером может служить ЛЦ Олимпийского телерадиокомплекса в Москве, ныне используемого как комплекс выпуска программ ТТЦ. Оно формирует 20 выходных программ и имеет коммутационное поле 150X288. В матрице такого объема потребовалось бы 43200 ключей, поэтому коммутатор построен по 3-ступенчатой схеме, содержащей вдвое меньше ключей. Первая ступень выполняет коммутацию 150X20 (в ней 20 коммутаторов 8X20 с учетом , резервных ключей). Вторая ступень имеет 20 блоков 20X30, что позволяет выбирать 20 вариантов прохождения сигналов с входа на выход. Третья ступень имеет 30 коммутаторов 20X20. Поиск свободной трассы и установление нужного соединения, а также автоматический обход неисправного ключа обеспечиваются микропроцессорной системой; управления. В аппаратуру встроена быстродействующая система проверки появления на выходе матрицы набранного видеосигнала, которая работает по кодам опознавания источника (ВлэтикеткамВ»). Этикетки замешиваются на входах АЦ в каждый входной видеосигнал, в его 16-ю и 329-ю строки, а на выходах АЦ вычеркиваются. Неисправная точка коммутатора отображается на экране дисплея. Одновременно с видеосигналом в АЦ автоматически коммутируются звуковой сигнал, канал дуплексной служебной связи, цепи

дистанционного управления и сигнализации. Дистанционное управление коммутатором ведется как из аппаратных потребителей, так и с пульта управления и контроля АЦ. Видео оборудование этой АЦ размещено в 62 приборных шкафах, в том числе коммутационная матрица 150X238 занимает 24 шкафа.



2. Описание и обоснование разработки

При проектировании и строительстве зданий телерадиовещательного назначения, в данном случае АСК с изготовлением видеопрограмм на кассетах, большое значение для удобного и успешного дальнейшего его функционирования имеет выбор архитектурно-планировочного решения АСК т.е. взаимное расположение отдельных студий и аппаратных, а также выбор их размеров.

2.1. Назначение АСК

Основная часть телецентра тАУ аппаратно-студийный комплекс (АСК) тАУ включает основные и вспомогательные технологические службы, предназначенные для производства и выпуска ТВ программ, записи и тиражирования их на видеокассеты. В ее составе планируется использовать малую телевизионную студию для литературно-драматических и музыкальных передач.

В БТС возможна запись различных телевизионных развлекательных, научно-популярных, общеобразовательных, социальных и политических программ. Передачи записываются с применением сложного декорационного оформления и специального освещения. Максимальное число исполнителей БТС тАУ 120 человек. Число студий в телецентре должно быть не менее числа одновременно передаваемых программ. При каждой студии необходимо наличие своей изолированной аппаратной для управления процессами, происходящими в студии при формировании программ, также необходима и аппаратная монтажа для окончательного формирования отдельных сюжетов или программ. Также в состав комплекса должна входить аппаратная для тиражирования продукции на видеокассетах.

Сотрудники АСК. Комплекс по специфике работы делится на следующие отделы:

- технический;

- эфирный, оперативный, монтажный;

- организационный.

Состав работников АСК с изготовлением видеопрограмм на кассетах:

Количество людей

Исполнительный директор комплекса 1

Заместитель исполнительного директора 1

Технический директор ТРК 1

Главный режиссер 1

Администратор 1

Ведущие 8

Операторы 5

Звукорежиссер 2

Видеоинженер 3

Режисер-постановщик 2

Координатор 2

Ассистенты видеоинженера 2

Стилист 3

Гример 4

Дикторы 2

Журналисты 5

Осветители 8

Младший обслуживающий персонал 12

Водители 2

Внештатные сотрудники 10

Творческая служба 5


2.2 Описание архитектуры АСК

Комплекс АСК представляет собой 2-х этажное кирпичное здание со следующими размерами: 27х37 м. Здание должно находиться в тихой части города, в дали от оживленных магистралей и шумных улиц. Оно построено в соответствии со следующими строительными нормами:

- длина пролётов помещений не более 12м;

- высота помещений не менее 3 м;

- для строительства студий следует выбирать место с твёрдым грунтом;

- для уменьшения мембранного переноса стены делают массивными, чтобы резонанс был на очень низких частотах;

- для большинства студий предпочтительны первый и цокольный этажи;

- аппаратные должны быть отделены от студий просмотровым окном;

- при необходимости обеспечить подъём пола для зрителей в студии.

В комплексе АСК расположены малая телевизионная студия для литературно-драматических и музыкальных телевизионных передач и съемок со сложным декорационным оформлением площадью 351 м2 и дикторской речевой телевизионной студии. Дикторская студия расположена на первом этаже комплекса. Высота БТС 9 метров. Согласно принятому архитектурно - планировочному решению высота этажей составляет 3 метра. Несущие стены здания выполнены из кирпича с толщиной кладки 40-52 см. перекрытия здания выполнены из многопустотной железобетонной панели. В конце коридоров расположены лестницы для сообщения между этажами и для быстрой эвакуации в случае пожара или другой аварийной ситуации.

Размещение помещений обеспечивает удобную технологическую связь между различными службами.

Кроме используемых студий предусмотрено также наличие в здании ТРЦ следующих помещений:

- конференц-зала;

- хранилища;

- гардероба;

- различных аппаратных и тамбуров;

- гримерной;

- видеомантажной;

- аппаратной для тиражирования видеопрограмм;

- архива;

- буфета;

- помещений администрации;

- комнаты отдыха.

Также предусмотрено в отдельном здании наличие котельной (для теплоснабжения), бойлерной (для водоснабжения), трансформаторной подстанции.

План и разрез АСК с указанием необходимых размеров приведены в графической части.

2.3 Описание акустических характеристик рассчитанных помещений

В большинстве случаев для расчёта ориентировочных размеров помещений студий и аппаратных применяют формулы "золотого сечения":

l:b:h=5:3:2

b = 3h/2

l = 5h/2

Рекомендуясь выше приведенными выражениями, принимаем размеры БТС равными:


Таблица 2.1 тАУ Рекомендуемые выражения

Площадь

351м2

Размеры в плане23,4 х 15 м
Высота помещения9 м
Объем

3159 м3

Количество исполнителей (максимальное)120

Аналогично выбираем размеры дикторской студии:

Таблица 2.2 - Размеры дикторской студии
Площадь

24 м2

Размеры в плане4 x 6 м
Высота помещения3 м
Объем

76,6 м3

Количество дикторов (максимальное)2

Обработка поверхностей студии звукопоглощающими конструкциями необходима для получения оптимальных акустических характеристик, среди которых особую роль играет время стандартной реверберации. Для достижения требуемой частотной характеристики звукопоглощения обычно комбинируют конструкции, поглощающие энергию преимущественно на низких, средних и высоких частотах звукового диапазона.

Материалы применённые для акустической обработки студии приведены в разделе 3.

Звукопоглощающие конструкции с разными акустическими характеристиками размещают по возможности равномерно на поверхностях

студии, что способствует повышению диффузности звукового поля. Для этого применяют также рассевающие конструкции, частично размещая их на боковых стенах.

Акустические характеристики специальных помещений:

- Большая телевизионная студия:

оптимальное время реверберации тАУ 1,1 сек.

- Дикторская

оптимальное время реверберации - 0,4 сек

Допустимых уровень шума в студии (около 30 дБ) обеспечивается применением специальных конструкций ограничивающих ее поверхностей.

Входы оборудуются тамбурами глубиной не менее 1 м, все внутренние поверхности которых облицовываются эффективными звукопоглотителями. В проемах устанавливаются две двери с массивными полотнами многослойной конструкции. Полотна имеют герметизирующие прокладки, обеспечивающие плотное прилегание к дверным коробкам.

Смотровые окна между студией и аппаратной имеют трехслойную конструкцию из толстых стекол толщиной 6..9 мм. Все стекла изолированы по периметру прокладками из профильной резины обеспечивающими их плотное, без малейших щелей, прилегание к рамам.

Все вентиляционные каналы студий облицовываются внутри

звукопоглощающим материалом. Предусматриваются глушители, обеспечивающие эффективное снижение шумов, обусловленных работой моторов вентиляторов.

Акустиеский расчет студий приведен ниже (пункт 3).

2.4 Описание оборудования АСК

При построении видеотракта АСБ возникает проблема, связанная с тем, что композитные сигналы СЕКАМ непригодны для формирования сигнала комбинированного изображения. В виду наличия в них ЧМ поднесущей они не подаются плавному микшированию, а их быстрое переключение требуемое для введения титров, спецэффектов или ЭРП, привело бы к скачкам фазы поднесущей на границах врезаемой фигуры, т.е. к сильным искажениям типа Влдифференциальная фазаВ» и ВлфакелыВ». По этим причинам для микширования и формирования комбинированных изображений используют компонентные видеосигналы (как правило, ЕY , ЕR-у и ЕB-у).

При построении данного АСК мы используем видеотракт с компонентным цифровым видеотрактом.

Выбор и обоснование применяемого оборудования АСК приведен в п.5 данной курсовой работы.

Оборудование линий связи

Энергетические.

Питание технологического оборудования АСК должно подаваться по 3-х проводной сети 220В с изолированной нейтралью. Остальные электроприемники должны питаться от сети 380/220 с глухозаземленной нейтралью. Расчетный коэффициент мощности технологического оборудования должен быть равен 0,85. Это оборудование питается линейные стабилизатора, дающие напряжение (220 +/- 11) В. Обязательно использую устройства автоматического включения резерва (АВР) и стабилизаторы резервируются. Телецентр должен иметь наружное заземляющее устройство с сопротивлением не более 0,5 Ом. Учитывая наличие в комплекте АСК множество вспомогательных служб и технологических помещений, ориентировочное энергопотребление АСК составит: Р ~ 1000кВТ.

Коммутационные.

Расположение всех специальных помещений связанных с обработкой и передачей звуковых сигналов должно быть компактным для уменьшения

протяженности линий связи и их взаимного влияния. Все линии связи должны проходить через аппаратную контроля и центральную аппаратную по кратчайшему пути.

Кабели видео, звука и управления нельзя прокладывать вместе с силовыми кабелями. Звуковые цепи низкого и высокого уровней следует прокладывать раздельно. Все микрофонные кабеля из студий в аппаратные должны находится в стальных трубках или металлорукавах с общим заземлением на стороне аппаратной.


3. Расчет акустических характеристик помещений

3.1 Обеспечение требуемого времени реверберации

3.1.1 Большая телевизионная студия.

Выбор размеров и формы помещения

По заданной площади пола студии SП=350 м2 в соответствии с рекомендациями приведенными в Приложении 1[2], выбираем количество исполнителей и высоту студии. Далее следует выбрать линейные размеры студии.

Выбираем количество исполнителей равное NМАКС =120 чел.

При помощи таблицы в приложении 1[2] выбираем высоту студии:

h = 9 м.

Далее выбираем линейные размеры студии:

длина тАУ l = 23.4 м,

ширина тАУ b = 15 м.

Отсюда, общая площадь внутренних поверхностей:

SS=2lb+2bh+2lh=702+270+421.2=1393.2 м2;

объём:

V=S*h=351*9=3159 м3

Выбор оптимального времени реверберации и его частотной характеристики

В соответствии с рекомендациями, приведёнными в приложении 2 [2], задаём оптимальное время реверберации на частоте 500 Гц:

Т = 1,1 сек.

Частотную характеристику оптимального времени реверберации выбираем горизонтальной в области низких средних частот.

Обеспечение требуемого времени реверберации

Вопрос об оптимуме времени реверберации решался путём экспериментальных исследований с участием экспертов, путём обработки большого числа субъективных оценок.

Конечным результатом расчёта должно быть создание оптимального

условия слушания реальных программ, в которых полученное время реверберации приближается к оптимальному значению. Расчёт акустических характеристик помещений ведут на частотах: 125, 250, 500, 1000, 2000, 4000 Гц для которых известны коэффициенты поглощения различных материалов.

Общее поглощение для заданного времени реверберации на 500 Гц определяем по формуле:

А = aср*Så, (3.1)

Предварительно вычисляем

-ln(1-aср) = 0.161V/(T*Så), (3.2)

где V(м3 )- объем студии, а Så2 ) - площадь поверхностей студии. Для частот 2000 и 4000 Гц учитываем поглощение звука в воздухе -ln(1-aср) = 0.161V/(T*Så) - 4mV/Så, где m -коэффициент затухания, зависящий от влажности.

Произведя акустический расчёт общего фонда поглощения его условно можно разделить на две части:

-расчёт основного фонда поглощения (ОФП);

-расчёт дополнительного фонда поглощения (ДФП).

К ОФП относят поглощение, которое определяется поглощением стен, полов, дверей, окон, людей и другими видами поглотителей, которые обычно находятся в помещении.

К ДФП относят поглощение специальных акустических материалов и предметов, которые размещаются в помещении для достижения поставленной цели. Расчёт начинают с ОФП, а по разнице Атреб. и Аофп. рассчитывают необходимое Адфп. и подбирают соответствующие специальные акустические материалы. Результаты расчётов по формулам (3.1) и (3.2) заносим в таблицу 3.1.

Таблица 3.1 - Результаты расчётов по формулам

f, Гц125250500100020004000
Т, с1,11,11,11,11,11,1

-ln(1-aср)

0,330,330,330,330,30,24

aср

0,2810,2810,2810,2810,2590,213
А391391391391361297

Коэффициент затухания при влажности 40%:

Для 2000Гц - = 0,003;

Для 4000Гц- = 0,01.

Подсчитываем основной и дополнительный фонды поглощения А0 обусловленные исполнителями, коврами, поверхностью не подвергающейся обработке (свободный пол, окна, двери, вентиляционные решетки и т.д.) и акустическими материалами, применяемый для отделки поверхностей в студии.

Дополнительный фонд поглощения:

А0 = åaiSi + åaiNi, (3.3)

где ai - коэффициент поглощения звукопоглощающего материала, площадь которого Si, ai - звукопоглощение одного объекта, Ni - число объектов. Результаты подсчетов сводим в таблицу 3.2, по которой строим график.

Номерами в первом столбце обозначены соответственно: 1 - люди, 2 тАУ инструменты, 3 - ко вёр, 4 - свободный пол, 5 - свободные стены и потолок, 6 - окна в аппаратную, 7 - двери, 8 - вентиляционные решетки, 9 - итого, 10 - требуемое общее поглощение, 11 - требуемый дополнительный фонд поглощения, 12 тАУ панель деревянная (высота 1.5м) , 13 - плиты ПП-80, 14 тАУ щелевые плиты, 15 тАУ акустические плиты ПАО, 16,17 тАУ перфорированные конструкции, 18 - общее звукопоглощение дополнительного фонда, 19 - общее поглощение.

Таблица 3.2 - Результаты подсчетов

S или NЗвукопоглощение тАУ основной фонд
125 Гц250 Гц500 Гц1000 Гц2000 Гц4000 Гц

aАaАaАaАaАaА
11200,2833,60,4480,45540,4958,80,4756,40,4554
21200,2327,60,2631,20,2631,20,2934,80,3238,40,3643,2
33010,1236,120,1442,140,2369,230,3296,320,38114,380,42126,42
4500,0210,0251,250,031,50,0351,750,0420,042
5612,20,016,1220,016,1220,0212,2440,0212,2440,0318,3660,0318,366
630,351,050,250,750,180,540,120,360,070,210,040,12
780,32,40,32,40,32,40,43,20,43,20,43,2
8100,330,424,20,550,550,550,515,1
9А0110,892136,06176,11212,47237,96252,406
10Атр391391391391361297
11Ад280,108254,94214,89178,53123,0444,594
Звукопоглощение тАУ дополнительный фонд

1250,422,10.281,40,180,90,090,450,120,60,251,25
131000,62620,97970,98980,97970,94940,8181
14140,020,280,34,20,68,40,8411,70,628,680,375,18
15100,050,50,424,20,989,80,990,880,454,5
16400,3915,60,8734,80,5823,20,3313,20,1560,14
172200,81760,58127,60,2759,40,1430,80,1226,40,122
18

256,48269,2199,7162,21143,68117,93
19367,372405,26375,81374,68381,64370,34
20

aс р

0,26370,29090,26970,26890,27390,2658
21-Sln(*)426,46478,9437,97436,43455,97430,49
224mv00000,0120,04
23

Tрасч

1,19251,0621,16121,16541,14041,1813

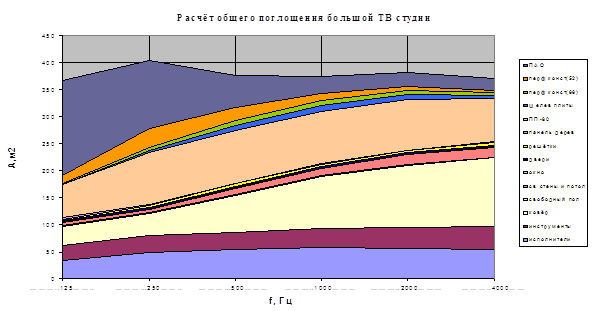

Рис.1. тАУ Расчет общего поглощения большой ТВ студии

3.1.2. Дикторская речевая телевизионная

Выбор размеров и формы помещения

Выбираем площадь пола равную SП=24 м2.

При помощи таблицы в приложении 1[2] выбираем высоту студии:

h=3,2 м.

Далее выбираем линейные размеры студии:

длина тАУ l=6 м,

ширина тАУ b=4 м.

Отсюда: общая площадь внутренних поверхностей:

SS=2lb+2bh+2lh=76,8 м2;

объём:

V=S*h=24*3,2=112 м3.


Выбор оптимального времени реверберации и его частотной характеристики

В соответствии с рекомендациями, приведёнными в приложении 2 [2], задаём оптимальное время реверберации на частоте 500 Гц:

Т=0,4 сек.

Частотную характеристику оптимального времени реверберации выбираем горизонтальной.

Обеспечение требуемого времени реверберации

Результаты расчётов по формулам (3.1) и (3.2) заносим в таблицу3.3. Затухание в воздухе не учитываем.

Таблица 3.3 - Результаты расчётов по формулам
