Аппараты электросна

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

Кафедра ЭТТ

РЕФЕРАТ

На тему:

ВлАппараты электросна. Физиологическое обоснование применения электрического воздействия при лечении болевых синдромовВ»

МИНСК, 2008


Аппараты электросна

Рисунок 1 тАУ Структурная схема аппарата электосон

При электросне воздействие на головной мозг осуществляется через электроды, наложенные на закрытые глаза и сосцевидные отростки височных костей, импульсным током прямоугольной формы при длительности импульсов порядка О,2-0,5 мс и частоте повторения, регулируемой в пределах от 1-5 до 80-100 имп/с. Частота импульсов подбирается для каждого больного индивидуально, а ток устанавливается таким, чтобы ощущение от его прохождения (постукивание, вибрация или легкое давление в глубине глазницы) не достигало беспокоящей больного интенсивности.

На рис. 1 представлена структурная схема аппарата. Генератор импульсов представляет собой мультивибратор. С выхода мультивибратора прямоугольные импульсы после дифференцирования поступают на вход ограничителя - формирователя. С помощью этого каскада из отрицательных пиков, снимаемых с выхода дифференцирующей цепочки, создаются практически прямоугольные импульсы длительностью 0,5 мс. Прямоугольные импульсы усиливаются выходным усилителем. С нагрузки выходного усилителя- на импульсное напряжение через разделительный конденсатор подается на выходное гнездо ВлПациентВ». В цепь выходного тока включен резистор. Падение напряжения на этом резисторе, пропорциональное амплитуде импульсов тока, подается в блок измерителя. Измеритель представляет собой пиковый детектор, напряжение которого модулирует по амплитуде колебания автогенератора. После усиления высокочастотные колебания детектируются, и постоянная составляющая, пропорциональная амплитуде импульсов в цепи пациента, измеряется миллиамперметром. Помимо генератора импульсного напряжения, аппарат имеет регулируемый источник постоянного тока для создания в выходной цепи дополнительной постоянной составляющей, усиливающей в ряде случаев эффективность импульсного тока. Постоянное напряжение создается с помощью мостового выпрямителя с фильтровыми конденсаторами.

Структурное построение аппаратуры периферической электроанальгезии должно обеспечивать формирование адекватного воздействующего тока, а также отвечать требованиям по реализации необходимых режимов стимуляции. Данная задача решается путем схемотехнического проектирования отдельных каскадов электростимуляторов по заданным электрическим параметрам воздействия. В то же время при разработке аппаратуры периферической электроанальгезии необходимо учесть общие требования, предъявляемые к аппаратуре для медицинского приВнменения. Кроме того, конкретная область использования электроВнанальгезии в медицине, условия функционирования аппаратуры обуславВнливают определенные особенности ее конструктивных и эксплуатациВнонных характеристик. Поэтому разработку технических средств для электроанальгезий необходимо проводить на основе медико-технических требований, базирующихся на результатах, полученных при анализеБТС ЭА, а также учитывающих медицинские аспекты использования аппаВнратуры.

Рассмотрим основные медико-технические требования к аппаратуре для периферической электроанальгезии, включающие конструктивные и эксплуатационные требования. Анализ области использования средств периферической электроанальгезии показывает, что сфера применения различных вариантов конструкций аппаратуры достаточно широка. РасВнпространенность болевых синдромов различной этиологии, разная стеВнпень выраженности болей, неодинаковая продолжительность лечения, а также различие условий использования аппаратуры (стационар, полиВнклиника, скорая медицинская помощь, лечение на дому) делают нецеВнлесообразной разработку универсальных многоцелевых электростимуляторов. Лечение острых болей постоперационного, посттравматического, нейрогенного характера, обезболивание в родах требует охвата стимуляВнцией обширных зон, связанных с очагами боли. В этих случаях целесообразно использование аппаратов, обеспечивающих достаточно большой ток стимула и позволяющих применять электроды значительной площаВнди. Данный тип электростимуляторов предназначен для использования в специализированных палатах лечебных учреждений, где важное значение имеет способность аппаратуры работать непрерывно в течение длительного времени. Это обуславливает целесообразность выполнения аппаратуры в виде стационарных конструкций с питанием от сети переменного тока.

Обезболивание после травмы, снятие острых и хронических болей нейрогенного, артрогенного и другого происхождения предполагает использование электростимуляторов, в первую очередь, в условиях поликлиники и травмпунктов, а также при оказании скорой медицинской помощи или при лечении на дому. В данном случае необходимы конВнструкции электростимуляторов, имеющих малые габариты, массу и способных функционировать при питании от батарей или аккумуляторов. Использование периферической электроанальгезии в качестве компонента общей анестезии при хирургических вмешательствах, при лечении тяжелых болевых синдромов требует проведения длительных сеансов воздействия в условиях, при которых подбор параметров стимула по обычным показаниям затруднен в силу ограниченности или невозможВнности контакта с больным. Для этих случаев необходима разработка аппаратуры с автоматической биорегулировкой параметров воздействия по одному из предложенных алгоритмов функционирования БТС ЭА. Это технически существенно усложняет электростимулятор, однако клинические возможности его применения становятся более широкими. Таким образом, реализация БТС ЭА в различных клинических условиях требует разработки аппаратуры различного функционального предназнаВнчения, содержащего следующие типы конструкций электростимуляторов:

В· стационарную с питанием от сети переменного тока для использования в палатах лечебных учреждений различного профиля;

В· портативную с питанием от сменных батарей для лечения в усВнловиях учреждений скорой медицинской помощи и на дому по назначению врача.

Общая электроанестезия представляет собой воздействие электрическим током на центральную нервную систему с целью формирования наркотического состояния, достаточного для проведения хирургических вмешательств. Достоинствами метода, привлекающими внимание исслеВндователей, являются отсутствие токсического действия на организм, мгновенное достижение анальгезии, быстрый выход из состояния электронаркоза, возможность точного дозирования. Наряду с прямоугольными импульсами продолжительностью в сотни микросекунд и при частоте тока порядка сотен герц, используются интерференционные токи звуковой частоты с расстройкой порядка сотен герц, подаваемые через две пары электродов. В последнее время высокую эффективность показал метод общей электроанестезии, разработанный в Институте хирургии имени А. В. Вишневского. По этому методу для стимуляции исВнпользуется импульсный ток в виде серий импульсов высокой частоты с периодически переключаемой длительностью, что позволяет получить стабильную анестезию в течение многочасовых операций.


Физиологическое обоснование применения электрического воздействия при лечении болевых синдромов

Лечение хронических болевых синдрома по-прежнему остается одной из важнейших задач и сложнейшей проблемой медицины. Боль представляет собой многоплановый феномен, который, сигнализируя об опасности повреждения, выполняет в организме информационные и защитные функции, вместе с тем хроническая боль истощая силы организма, снижая сопротивляемость, способствуя развитию осложнений, становится механизмом патогенеза и основой для возникновения разВнличных патологических нарушений. Хронические болевые синдромы явВнляются одной из наиболее частых причин нетрудоспособности человека. Защитная функция боли может быть наиболее полно проанализирована с позиций теории функциональных систем П. К. Анохина, согласно которой любая функциональная система имеет однотипную структуру, ядром которой является системообразующий фактор - полезный приспособительный результат. При отклонении жизненно важной функции от необходимого уровня включается специальный рецепторный аппарат, широко представленный в организме. Рецепторы являются первым звеном формирования так называемой обратной афферентации тАФ физиологической обратной связи, играющей сигнальную роль в регуляции функций и в получении информации о результатах действий, совершенных функциональной системой. Обратная афферентация является основой, которая определяет целенаправленную деятельность каждой функциональной системы.

Для удержания полезного результата на заданном уровне каждая функциональная система имеет различные исполнительные механизм которые реализуются посредством поведенческой, вегетативной, гуморальной регуляции. Эффекторный аппарат функциональных систем является, в определенной степени, универсальным, т. к. одни и те исполнительные механизмы могут быть включены для выполнения различных функций организма. Системообразующий фактор каждой функциональной системы обусловлен определенной биологической потребностью организма. Если считать боль своеобразной отрицательной потребностью организма, то можно вести речь, по крайней мере двух приспособительных результатах, которые могут быть положен в основу построения концепции функциональной системы с участием боли: целостность покровных оболочек организма, т. е. защита от повреждающих воздействий со стороны внешней среды, и необходимый уровень окислительных процессов в тканях организма т.е. защита воздействия веществ, которые нарушают химические тканевые процессы, поддерживающие нормальную жизнедеятельность. Сформирован на такой основе функциональная система с системообразующим фактором - болью показана на рис. 2. Под действием болевой импульсации, возникающей в рецепторном аппарате и передаваемой по каналам обратной афферентации, в организме возникает ряд специфических и неспецифических реакций, направленных на устранение причины возникновения боли и восстановление гомеостаза.

Данные реакции можно разделить на несколько характерных групп:

В· двигательные реакции, связанные с рефлекторной мышечной активностью, например, реакции ВлотдергиванияВ»;

В· эмоционально-поведенческие и социально-поведенческие, обуславливающие процесс лечения;

В· вегетативные, вызывающие, например, расширение сосудов, усиВнление деятельности сердечно-сосудистой и дыхательной систем;

В· гематологические, связанные с ускорением свертываемости крови, лейкоцитозом;

В· гуморальные, определяемые повышением активности гормонов;

В· метаболические, вызывающие изменения обмена веществ.

Таким образом, данная функциональная система, охватывающая практически все основные физиологические процессы, целенаправленно защищает организм как от последствий болевого раздражения, так и от возможных его повторений. Оценка указанных реакций организма на боль позволяет найти физиологические корреляты болевого раздражения, которые имеют информационную значимость при исследовании боли и методов обезболивания.

Раздражители, вызывающие ощущение боли, могут быть различными по своей природе: механическими, химическими, электрическими, термическими. Кроме того, у человека боль может вызываться эмоциоВннальными и психическими факторами. Болевое ощущение в норВнмальных физиологических условиях формируется в результате раздражеВнния сложной афферентной системы, включающей рецепторный аппарат, афферентные волокна, передающие ноцицептивную информацию, спинальные зоны переключения, восходящие пути в структуры ЦНС.

В настоящее время существует несколько теорий рецепции и восприятия боли. Наиболее традиционными являются теории специфичности Фрея и теории неспецифического паттерна Гольдшейдера, предложенные в конце прошлого столетия.Вторая теория придает основное значение при формировании боли пространВнственно-временному соотношению афферентных сигналов в нервных проводниках различного типа. Ни одна из этих теорий до настоящего времени не отвергнута, более того, они продолжают подкрепляться соВнответствующими экспериментальными и клиническими данными, а поэВнтому имеют право на существование.

К рецепторам боли - ноцицепторам - относят низкопороговые и высокопороговые соматические рецепторы и терминали, передающие импульсацию по А-дельта и С-волокнам (по классификации Гассера), которые по механизму реагирования можно разделить на механорецепторы и хеморецепторы. Обработка ноцицептивных сигналов на уровне спинного мозга изучалась в работах Р. Мелзака и П. Уолла, явившихся по сути дела попыткой создать теорию боли, в которой, с одной стороны, учитывалась физиологическая специализация, а с другой - осуществлялся анализ различных по интенсивности импульсных потоков. Теория Влворотного контроляВ» боли Р. Мелзака и П. Уолла предполагает, что нейронный механизм задних рогов спинного мозга (спинальные зоны переключения) осуществляет модуляцию потока импульсации, идущей от периферических волокон в ЦНС. Степень уменьшения или увеличения передачи импульсации определяется соотношеВннием активности волокон, несущих ноцицептивную и сенсорную имВнпульсацию, а также влиянием тормозной нисходящей системы из высших структур мозга. Согласно модели Влворотного контроляВ» боли, афферентные волокна проводят импульсацию в желатинозную субстанцию и в передаточные Т-клетки. Модулирующее влияние, оказываемое со стороны желатинозной субстанции на передачу импульсации через Т-клетки, усиливается при возбуждении толстых волокон и уменьшается при возбуждении тонких. Однако ВлворотнаяВ» теория боли не смогла в полной мере объяснить явлений, возникающих при развитии болевых синдромов и их лечении. Недостаток теории по мнению ряда авторов состоит в том, что в ней торможение проведения болевой импульсации объясняется, главным образом, пресинаптическими механизмами на спинальном уровне, а центральному влиянию отводится второстепенная роль.

Открытие в середине 70-х годов эндогенной системы контроля болевой чувствительности, а также выделение эндогенных веществ, выполняющих функции нейромодуляторов болевой импульсации - опиоидных пептидов (эндорфинов и энкефалинов), позволили раскрыть более тонкие механизмы формирования болевой чувствительности у чеВнловека. В различных органах и тканях, в первую очередь в ЦНС, в структурах спинного мозга, в кишечнике, печени, предсердиях и др. были обнаружены так называемые опиатные рецепторы, с которыми взаимодействуют эндорфины и энкефалины.



1 +

+

3 4

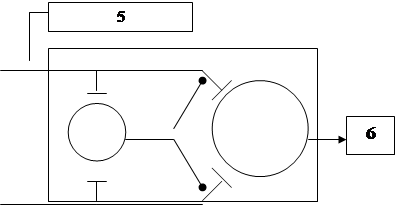

Рисунок 3 - Модель ВлворотногоВ» контроля боли: 1 - волокна большого диаметра, 2 - волокна малого диаметра, 3 - желатинозная субстанция,4 - Т-клетки, 5 - система центрального контроля, б - система действия

В свете современных представлений формирование болевого ощущения у человека происходит в результате взаимодействия двух антагоВннистически функционирующих систем организма тАФ ноцицептивной и антиноцицептивной. Ноцицептивная система (НС) восходит от ноцицепторов к глубоким структурам мозга. НС содержит в своем соВнставе нейрохимический аппарат генерации специфических и неспециВнфических медиаторов болевой передачи тАФ нейротрансмиттеров (НТ), который, располагаясь по ходу путей, проводящих ноцицепцию, преВнимущественно сосредотачивается в переключающих структурах. ТипичВнными НТ являются: ацетилхолин, норадреналин, серотин. В тех же зонах представлены рецепторы антиноцицептивной системы (АНС), тормозящей передачу болевой импульсации за счет генерации нейромодуляторов (НМ) (рис. 4).



Рисунок 4 тАУ Схема формирования болевого ощущения

Экспериментальные и клинические работы последних лет показали, что болевые ощущения у человека обусловлены изменением динамического соотношения между уровнямиНМ и НТ. АНС и НС в процессе продукции НМ и НТ оказываются взаимосвязанными т. к. активация одной из систем приводит не только к усилению ее функциониВнрования, но и вызывает торможение другой системы.

При воздействии ноцицептивного раздражителя происходит торможение структур АНС. Активация НС в рамках данных представлений может произойти без воздействий, угрожающих повреждением, например, вследствие угнетения активности АНС. Так, введение блокаторов НМ ведет к развитию гипералгезии, т.е. к уменьшению болевого порога и возникновению спонтанных болевых ощущений. Активация АНС, вызывающая срабатывание эндогенных механизмов антиноцицепции и приводящая к снижению болевой чувствительности, происходит при различных видах воздействия на организм. Этими механизмами могут быть объяснены анальгетические феномены, возникающие при акупунктуре, вибрационной и звуковой стимуляции, при чрескожной электронейростимуляции и стимуляции спинномозговых проводящих путей.

Все вышесказанное позволяет утверждать, что в ответ на болевое раздражение в организме возникает системная реакция, направленная на устранение раздражения и характеризующаяся возбуждением основВнных физиологических систем. Передача болевого раздражения от ноциВнцепторов к структурам ЦНС, ответственным за восприятие боли, проВнисходит под контролем двух эндогенных систем организма - НС и АНС, взаимосвязанных при своем функционировании. Модуляция афВнферентных потоков болевой импульсации возможна путем влияния на активность данных систем. Возбуждение сенсорных структур, связанных с областью болевого раздражения, возникающее при противоболевой электронейростимуляции, активирует АНС и вызывает соответственное изменение уровней НМ и НТ, приводящее к повышению болевого поВнрога. Данные механизмы могут быть использованы для объяснения процессов регуляции боли при электронейростимуляции сенсорных структур в ходе периферической электроанальгезии.


ЛИТЕРАТУРА

1.Системы комплексной электромагнитотерапии: Учебное пособие для вузов/ Под ред А.М. Беркутова, В.И.Жулева, Г.А. Кураева, Е.М. Прошина. тАУ М.: Лаборатория Базовых знаний, 2000г. тАУ 376с.2000
2.Электронная аппаратура для стимуляции органов и тканей /Под ред Р.И.Утямышева и М.Враны - М.: Энергоатомиздат, 2003.384с.2003
3.Электрическая стимуляция мозга и нервов у человека / Н.П.Бехтерева, С.В.Медведев, А.Н.Шандурина и др. тАУ Л.:Наука, 1990. -263с.
4.Ливенсон А.Р. Электромедицинская аппаратура. :[Учебн. пособие] - Мн.: Медицина, 2001. - 344с.2001
5.Катона З. Электроника в медицине: Пер. с венг. / Под ред. Н.К.Розмахина - Мн.: Медицина 2002. - 140с.2002
