ТЕМА 4. БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ

4.1 Устройство и принцип действия

Биполярный транзистор тАУ это полупроводниковый прибор, состоящий из трех областей с чередующимися типами электропроводности и пригодный для усиления мощности.

Выпускаемые в настоящее время биполярные транзисторы можно классифицировать по следующим признакам:

Ø по материалу: германиевые и кремниевые;

Ø по виду проводимости областей: типа р-n-р и n-p-n;

Ø по мощности: малой (Рмах £ 0,3Вт), средней (Рмах £ 1,5Вт) и большой мощности (Рмах > 1,5Вт);

Ø по частоте: низкочастотные, среднечастотные, высокочастотные и СВЧ.

В биполярных транзисторах ток определяется движением носителей заряда двух типов: электронов и дырок (или основными и неосновными). Отсюда их название тАУ биполярные.

В настоящее время изготавливаются и применяются исключительно транзисторы с плоскостными р-n- переходами.

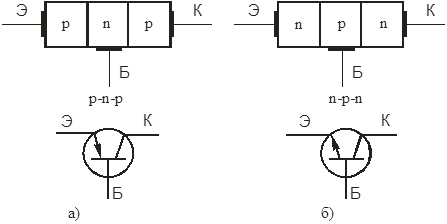

Устройство плоскостного биполярного транзистора показано схематично на рис. 4.1.

Он представляет собой пластинку германия или кремния, в которой созданы три области с различной электропроводностью. У транзистора типа n-р-n средняя область имеет дырочную, а крайние области тАУ электронную электропроводность.

Транзисторы типа р-n-р имеют среднюю область с электронной, а крайние области с дырочной электропроводностью.

Средняя область транзистора называется базой, одна крайняя область тАУ эмиттером, другая тАУ коллектором. Таким образом в транзисторе имеются два р-n- перехода: эмиттерный тАУ между эмиттером и базой и коллекторный тАУ между базой и коллектором. Площадь эмиттерного перехода меньше площади коллекторного перехода.

Эмиттером называется область транзистора назначением которой является инжекция носителей заряда в базу. Коллектором называют область, назначением которой является экстракция носителей заряда из базы. Базой является область, в которую инжектируются эмиттером неосновные для этой области носители заряда.

Концентрация основных носителей заряда в эмиттере во много раз больше концентрации основных носителей заряда в базе, а их концентрация в коллекторе несколько меньше концентрации в эмиттере. Поэтому проводимость эмиттера на несколько порядков выше проводимости базы, а проводимость коллектора несколько меньше проводимости эмиттера.

От базы, эмиттера и коллектора сделаны выводы. В зависимости от того, какой из выводов является общим для входной и выходной цепей, различают три схемы включения транзистора: с общей базой (ОБ), общим эмиттером (ОЭ), общим коллектором (ОК).

Входная, или управляющая, цепь служит для управления работой транзистора. В выходной, или управляемой, цепи получаются усиленные колебания. Источник усиливаемых колебаний включается во входную цепь, а в выходную включается нагрузка.

Рассмотрим принцип действия транзистора на примере транзистора р-n-р тАУтипа, включенного по схеме с общей базой (рис. 4.2).

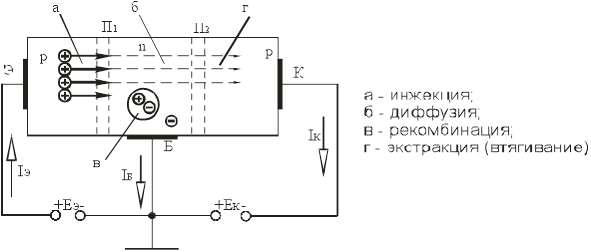

Рисунок 4.2 тАУ Принцип действия биполярного транзистора (р-n-р- типа)

Внешние напряжения двух источников питания ЕЭ и Ек подключают к транзистору таким образом, чтобы обеспечивалось смещение эмиттерного перехода П1 в прямом направлении (прямое напряжение), а коллекторного перехода П2 тАУ в обратном направлении (обратное напряжение).

Если к коллекторному переходу приложено обратное напряжение, а цепь эмиттера разомкнута, то в цепи коллектора протекает небольшой обратный ток Iко (единицы микроампер). Этот ток возникает под действием обратного напряжения и создается направленным перемещением неосновных носителей заряда дырок базы и электронов коллектора через коллекторный переход. Обратный ток протекает по цепи: +Ек, база-коллектор, −Ек. Величина обратного тока коллектора не зависит от напряжения на коллекторе, но зависит от температуры полупроводника.

При включении в цепь эмиттера постоянного напряжения ЕЭ в прямом направлении потенциальный барьер эмиттерного перехода понижается. Начинается инжектирование (впрыскивание) дырок в базу.

Внешнее напряжение, приложенное к транзистору, оказывается приложенным в основном к переходам П1 и П2, т.к. они имеют большое сопротивление по сравнению с сопротивлением базовой, эмиттерной и коллекторной областей. Поэтому инжектированные в базу дырки перемещаются в ней посредством диффузии. При этом дырки рекомбинируют с электронами базы. Поскольку концентрация носителей в базе значительно меньше, чем в эмиттере, то рекомбинируют очень немногие дырки. При малой толщине базы почти все дырки будут доходить до коллекторного перехода П2. На место рекомбинированных электронов в базу поступают электроны от источника питания Ек. Дырки, рекомбинировавшие с электронами в базе, создают ток базы IБ.

Под действием обратного напряжения Ек потенциальный барьер коллекторного перехода повышается, толщина перехода П2 увеличивается. Но потенциальный барьер коллекторного перехода не создает препятствия для прохождения через него дырок. Вошедшие в область коллекторного перехода дырки попадают в сильное ускоряющее поле, созданное на переходе коллекторным напряжением, и экстрагируются (втягиваются) коллектором, создавая коллекторный ток Iк. Коллекторный ток протекает по цепи: +Ек, база-коллектор, -Ек.

Таким образом, в транзисторе протекает три тока: ток эмиттера, коллектора и базы.

В проводе, являющемся выводом базы, токи эмиттера и коллектора направлены встречно. Следовательно, ток базы равен разности токов эмиттера и коллектора: IБ = IЭ − IК.

Физические процессы в транзисторе типа n-р-n протекают аналогично процессам в транзисторе типа р-n-р.

Полный ток эмиттера IЭ определяется количеством инжектированных эмиттером основных носителей заряда. Основная часть этих носителей заряда достигая коллектора, создает коллекторный ток Iк. Незначительная часть инжектированных в базу носителей заряда рекомбинируют в базе, создавая ток базы IБ. Следовательно, ток эмиттера разделятся на токи базы и коллектора, т.е. IЭ = IБ + Iк.

Ток эмиттера является входным током, ток коллектора тАУ выходным. Выходной ток составляет часть входного, т.е.

(4.1)

где a- коэффициент передачи тока для схемы ОБ;

Поскольку выходной ток меньше входного, то коэффициент a<1. Он показывает, какая часть инжектированных в базу носителей заряда достигает коллектора. Обычно величина a составляет 0,95¸0,995.

В схеме с общим эмиттером выходным током является ток коллектора, а входным тАУ ток базы. Коэффициент усиления по току для схемы ОЭ:

(4.2)

но

тогда

(4.3)

Следовательно, коэффициент усиления по току для схемы ОЭ составляет десятки единиц.

Выходной ток транзистора зависит от входного тока. Поэтому транзистор- прибор, управляемый током.

Изменения тока эмиттера, вызванные изменением напряжения эмиттерного перехода, полностью передаются в коллекторную цепь, вызывая изменение тока коллектора. А т.к. напряжение источника коллекторного питания Ек значительно больше, чем эмиттерного Еэ, то и мощность, потребляемая в цепи коллектора Рк, будет значительно больше мощности в цепи эмиттера Рэ. Таким образом, обеспечивается возможность управления большой мощностью в коллекторной цепи транзистора малой мощностью, затрачиваемой в эмиттерной цепи, т.е. имеет место усиление мощности.

4.2 Схемы включения биполярных транзисторов

В электрическую цепь транзистор включают таким образом, что один из его выводов (электрод) является входным, второй тАУ выходным, а третий тАУ общим для входной и выходной цепей. В зависимости от того, какой электрод является общим, различают три схемы включения транзисторов: ОБ, ОЭ и ОК. Эти схемы для транзистора типа р-n-р приведены на рис. 4.3. Для транзистора n-р-n в схемах включения изменяются лишь полярности напряжений и направление токов. При любой схеме включения транзистора (в активном режиме) полярность включения источников питания должна быть выбрана так, чтобы эмиттерный переход был включен в прямом направлении, а коллекторный тАУ в обратном.

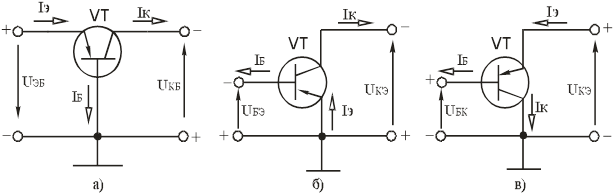

Рисунок 4.3 тАУ Схемы включения биполярных транзисторов: а) ОБ; б) ОЭ; в) ОК

4.3 Статические характеристики биполярных транзисторов

Статическим режимом работы транзистора называется режим при отсутствии нагрузки в выходной цепи.

Статическими характеристиками транзисторов называют графически выраженные зависимости напряжения и тока входной цепи (входные ВАХ) и выходной цепи (выходные ВАХ). Вид характеристик зависит от способа включения транзистора.

4.3.1 Характеристики транзистора, включенного по схеме ОБ

Входной характеристикой является зависимость:

IЭ = f(UЭБ) при UКБ = const (рис. 4.4, а).

Выходной характеристикой является зависимость:

IК = f(UКБ) при IЭ = const (рис. 4.4, б).

а) б)

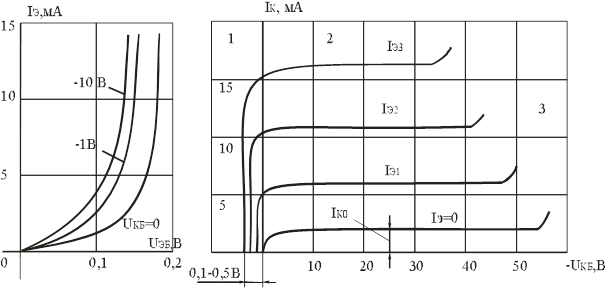

Рисунок 4.4 тАУ Статические характеристики биполярного транзистора, включенного по схеме ОБ

Выходные ВАХ имеют три характерные области: 1 тАУ сильная зависимость Iк от UКБ (нелинейная начальная область); 2 тАУ слабая зависимость Iк от UКБ (линейная область); 3 тАУ пробой коллекторного перехода.

Особенностью характеристик в области 2 является их небольшой подъем при увеличении напряжения UКБ.

4.3.2 Характеристики транзистора, включенного по схеме ОЭ:

Входной характеристикой является зависимость:

IБ = f(UБЭ) при UКЭ = const (рис. 4.5, б).

Выходной характеристикой является зависимость:

IК = f(UКЭ) при IБ = const (рис. 4.5, а).

а) б)

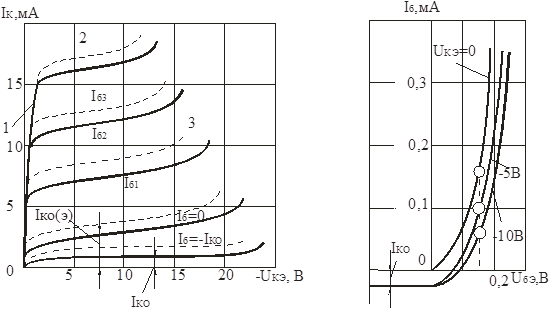

Рисунок 4.5 тАУ Статические характеристики биполярного транзистора, включенного по схеме ОЭ

Транзистор в схеме ОЭ дает усиление по току. Коэффициент усиления по току в схеме ОЭ: Если коэффициент a для транзисторов a = 0,9¸0,99, то коэффициент b = 9¸99. Это является важнейшим преимуществом включения транзистора по схеме ОЭ, чем, в частности, определяется более широкое практическое применение этой схемы включения по сравнению со схемой ОБ.

Из принципа действия транзистора известно, что через вывод базы протекают во встречном направлении две составляющие тока (рис. 4.6): обратный ток коллекторного перехода IКО и часть тока эмиттера (1 − a)IЭ. В связи с этим нулевое значение тока базы (IБ = 0) определяется равенством указанных составляющих токов, т.е. (1 − a)IЭ = IКО. Нулевому входному току соответствуют ток эмиттера IЭ=IКО/(1−a)=(1+b)IКО и ток коллектора . Иными словами, при нулевом токе базы (IБ = 0) через транзистор в схеме ОЭ протекает ток, называемый начальным или сквозным током IКО(Э) и равным (1+ b) IКО.

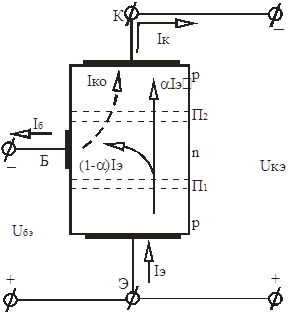

Рисунок 4.6 тАУ Схема включения транзистора с общим эмиттером (схема ОЭ)

4.4 Основные параметры

Для анализа и расчета цепей с биполярными транзисторами используют так называемые h тАУ параметры транзистора, включенного по схеме ОЭ.

Электрическое состояние транзистора, включенного по схеме ОЭ, характеризуется величинами IБ, IБЭ, IК, UКЭ.

В систему h − параметров входят следующие величины:

1. Входное сопротивление

h11 = DU1/DI1 при U2 = const. (4.4)

представляет собой сопротивление транзистора переменному входному току при котором замыкание на выходе, т.е. при отсутствии выходного переменного напряжения.

2. Коэффициент обратной связи по напряжению:

h12 = DU1/DU2 при I1 = const. (4.5)

показывает, какая доля входного переменного напряжения передается на вход транзистора вследствие обратной связи в нем.

3. Коэффициент усилия по току (коэффициент передачи тока):

h21 = DI2/DI1 при U2 = const. (4.6)

показывает усиление переменного тока транзистором в режиме работы без нагрузки.

4. Выходная проводимость:

h22 = DI2/DU2 при I1 = const. (4.7)

представляет собой проводимость для переменного тока между выходными зажимами транзистора.

Выходное сопротивление Rвых = 1/h22.

Для схемы с общим эмиттером справедливы следующие уравнения:

(4.8)

где

Для предотвращения перегрева коллекторного перехода необходимо, чтобы мощность, выделяемая в нем при прохождении коллекторного тока, не превышала некоторой максимальной величины:

(4.9)

Кроме того, существуют ограничения по коллекторному напряжению:

и коллекторному току:

4.5 Режимы работы биполярных транзисторов

Транзистор может работать в трех режимах в зависимости от напряжения на его переходах. При работе в активном режиме на эмиттерном переходе напряжение прямое, а на коллекторном тАУ обратное.

Режим отсечки, или запирания, достигается подачей обратного напряжения на оба перехода (оба р-n- перехода закрыты).

Если же на обоих переходах напряжение прямое (оба р-n- перехода открыты), то транзистор работает в режиме насыщения.

В режиме отсечки и режиме насыщения управление транзистором почти отсутствует. В активном режиме такое управление осуществляется наиболее эффективно, причем транзистор может выполнять функции активного элемента электрической схемы (усиление, генерирование и т.п.).

4.6 Область применения

Биполярные транзисторы являются полупроводниковыми приборами универсального назначения и широко применяются в различных усилителях, генераторах, в импульсных и ключевых устройствах.

4.7 Простейший усилительный каскад на биполярном транзисторе

Наибольшее применение находит схема включения транзистора по схеме с общим эмиттером (рис. 4.7)

Основными элементами схемы являются источник питания Ек, управляемый элемент тАУ транзисторVT и резистор Rк. Эти элементы образуют главную (выходную) цепь усилительного каскада, в которой за счет протекания управляемого тока создается усиленное переменное напряжение на выходе схемы.

Остальные элементы выполняют вспомогательную роль. Конденсатор Ср является разделительным. При отсутствии этого конденсатора в цепи источника входного сигнала создавался бы постоянный ток от источника питания Ек.

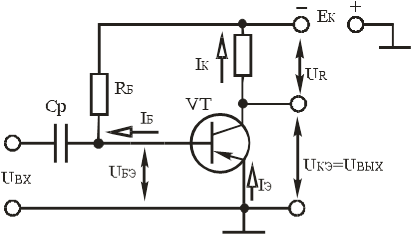

Рисунок 4.7 тАУ Схема простейшего усилительного каскада на биполярном транзисторе по схеме с общим эмиттером

Резистор RБ, включенный в цепь базы, обеспечивает работу транзистора в режиме покоя, т.е. в отсутствие входного сигнала. Режим покоя обеспечивается током базы покоя IБ В» Ек/RБ.

С помощью резистора Rк создается выходное напряжение, т.е. Rк выполняет функцию создания изменяющегося напряжения в выходной цепи за счет протекания в ней тока, управляемого по цепи базы.

Для коллекторной цепи усилительного каскада можно записать следующее уравнение электрического состояния:

Ек = Uкэ + IкRк, (4.10)

т.е сумма падения напряжения на резисторе Rк и напряжения коллектор-эмиттер Uкэ транзистора всегда равна постоянной величине тАУ ЭДС источника питания Ек.

Процесс усиления основывается на преобразовании энергии источника постоянного напряжения Ек в энергию переменного напряжения в выходной цепи за счет изменения сопротивления управляемого элемента (транзистора) по закону, задаваемого входным сигналом.

При подаче на вход усилительного каскада переменного напряжения uвх в базовой цепи транзистора создается переменная составляющая тока IБ~, а значит ток базы будет изменяться. Изменение тока базы приводит к изменению значения тока коллектора (IК = bIБ), а значит, к изменению значений напряжений на сопротивлении Rк и Uкэ. Усилительные способности обусловлены тем, что изменение значений тока коллектора в b раз больше, чем тока базы.

4.8 Расчет электрических цепей с биполярными транзисторами

Для коллекторной цепи усилительного каскада (рис. 4.7) в соответствии со вторым законом Кирхгофа справедливо уравнение (4.10).

Вольт тАУ амперная характеристика коллекторного резистора RК является линейной, а вольт тАУ амперные характеристики транзистора представляют собой нелинейные коллекторные характеристики транзистора (рис. 4.5, а), включенного по схеме ОЭ.

Расчет такой нелинейной цепи, т.е определение IK, URK и UКЭ для различных значений токов базы IБ и сопротивлений резистора RК можно провести графически. Для этого на семействе коллекторных характеристик (рис. 4.5, а) необходимо провести из точки ЕК на оси абсцисс вольт тАУ амперную характеристику резистора RК, удовлетворяющую уравнению:

Uкэ = Ек − RкIк. (4.11)

Эту характеристику строят по двум точкам:

Uкэ = Ек при Iк = 0 на оси абсцисс и Iк = Ек/Rк при Uкэ = 0 на оси ординат. Построенную таким образом ВАХ коллекторного резистора Rк называют линией нагрузки. Точки пересечения ее с коллекторными характеристиками дают графическое решение уравнения (4.11) для данного сопротивления Rк и различных значений тока базы IБ. По этим точкам можно определить коллекторный ток Iк, одинаковый для транзистора и резистора Rк, а также напряжение UКЭ и URK.

Точка пересечения линии нагрузки с одной из статических ВАХ называется рабочей точкой транзистора. Изменяя IБ, можно перемещать ее по нагрузочной прямой. Начальное положение этой точки при отсутствии входного переменного сигнала называют точкой покоя − Т0.

а) б)

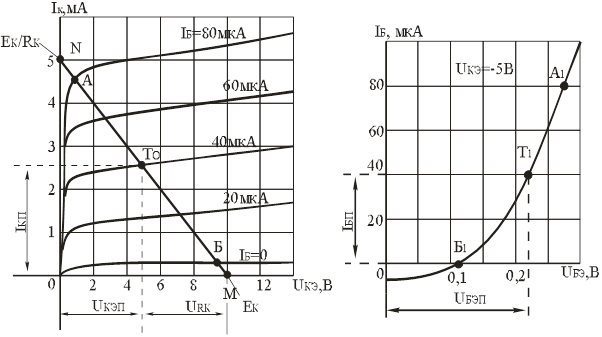

Рисунок 4.8 тАУ Графоаналитический расчет рабочего режима транзистора при помощи выходных и входной характеристики.

Точка покоя (рабочая точка) Т0 определяет ток IКП и напряжение UКЭП в режиме покоя. По этим значениям можно найти мощность РКП, выделяющуюся в транзисторе в режиме покоя, которая не должна превышать предельной мощности РК мах, являющейся одним из параметров транзистора:

РКП = IКП × UКЭП £ РК мах. (4.12)

В справочниках обычно не приводится семейство входных характеристик, а даются лишь характеристики для UКЭ = 0 и для некоторого UКЭ > 0.

Входные характеристики для различных UКЭ, превышающих 1В, располагаются очень близко друг к другу. Поэтому расчет входных токов и напряжений можно приближенно делать по входной характеристике при UКЭ > 0, взятой из справочника.

На эту кривую переносятся точки А, То и Б выходной рабочей характеристики, и получаются точки А1, Т1 и Б1 (рис. 4.8, б). Рабочая точка Т1 определяет постоянное напряжение базы UБЭП и постоянной ток базы IБП.

Сопротивление резистора RБ (обеспечивает работу транзистора в режиме покоя), через который от источника ЕК будет подаваться постоянное напряжение на базу:

(4.13)

В активном (усилительном) режиме точка покоя транзистора То находится примерно посередине участка линии нагрузки АБ, а рабочая точка не выходит за пределы участка АБ.
