Двухзеркальная параболическая антенна круговой поляризации по схеме Кассегрена

В последнее десятилетие в областях космической и радиорелейной связи, радиоастрономии и других широкое распространение получили двухзеркальные антенны.

Основными достоинствами осесимметричных двухзеркальных антенн по сравнению с однозеркальными являются:

- Улучшение электрических характеристик, в частности повышение коэффициента использования поверхности раскрыва антенны, так как наличие второго зеркала облегчает оптимизацию распределения амплитуд по поверхности основного зеркала.

- Конструктивные удобства, в частности упрощение подводки системы фидерного питания к излучателю.

- Уменьшение длины волноводных трактов между приемо-передающим устройством и облучателем, например, путем размещения приемного устройства, вблизи вершины основного зеркала.

Принцип действия двухзеркальных антенн заключается в преобразовании сферического волнового фронта электромагнитной волны, излучаемой источником, в плоский волновой фронт в раскрыве антенны в результате последовательного переотрожения от двух зеркал: вспомогательного и основного с соответствующими профилями.

В классических схемах Кассегрена используется следующее геометрооптическое свойство отражения сферической волны от поверхностей второго порядка: сферическая волна, излучаемая источником с фазовым центром, совпадающим с одним из фокусов произвольной поверхности второго порядка, в результате переотражения от нее преобразуется снова в сферическую волну, но с фазовым центром, совпадающим с другим фокусом.

Схема Кассегрена предложена в 1672 г. для построения оптических телескопов.

Эта схема может быть взята за основу при построении антенных устройств в диапазоне СВЧ при достаточно большом отношении диаметра раскрыва антенны к длине волны.

Антенны Кассегрена широко используются в области радиорелейной и космической связи, в радиоастрономии, радиоуправлении, радиолокации и т.д.

Для космической связи обычно строят антенны больших размеров с диаметром большого зеркала в 20-30 м и более. На тропосферных линиях связи применяются антенны сдиаметром раскрыва 7-18 м. В области радиорелейной связи применяются антенны с диаметром раскрыва от 0,5 до 5 м.

В данной работе необходимо рассчитать двухзеркальную параболическую антенну круговой поляризации по схеме Кассегрена.

2. Основная часть

2.1 Расчет диаметров зеркал, фокусных расстояний и профилей зеркал

Находим среднюю длину волны заданного частотного диапазона:

[м]

Найдём значение волнового числа k:

Найдём значение волнового сопротивления:

Диаметр основного зеркала 2R_п связан с заданной длиной волны и требуемым углом раствора диаграммы направленности на уровне половинной мощности приблеженной зависимостью[6]:

Фокусное расстояние выбирается из соотношения

откуда

Расстояние между фокусами гиперболоида f_г выбирается в зависимости от требования к месту размещения облучателя. Обычно облучатель располагают вблизи центра основного зеркала, по этому

В литературе приводится следующее приблеженное соотношение для оптимального выбора диаметра гиперболоида:

K-отношение диаметра эффективного раскрыва облучателя к диаметру затенения (близка к 1 и уменьшается при большом числе облучателей);

f-фокусное растояние параболоида;

Откуда выбираем R_Г=0.082 м.

Угол раскрыва _определяется по формуле

Профиль параболы определяется в полярных координатах зависимостью

Вид параболоида и вспомогательного зеркала показан на рисунке 1.

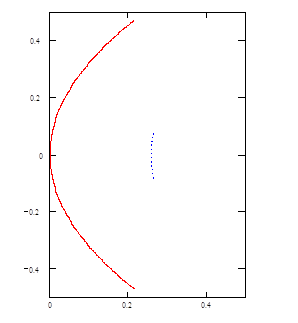

Рис.1- Профиль большого и малого зеркала

Воспользовшись понятием об эквивалентном параболоиде найдем его фокус и угол раскрыва:

2.2 Расчет облучателя

В качестве облучателя будем применять рупор. Диаграмму направленности небольшого рупора можно рассчитать при помощи следующих приближенных соотношений:

F_E(Y)=(1+cos(Y))(sin(kb_рsin(Y)/2))/(2kb_рsin(Y)/2) (2.2.1)

F_H(Y)=(1+cos(Y))(cos (ka_рsin(Y)/2))/(2(1-(2ka_рsin(Y)/(2p))² )) (2.2.2)

Где F_E(Y ), F_H(Y) тАУ нормированные диаграммы направленности по напряжённости поля в плоскостях E и Hсоответственно;

Y - угол, отсчитываемый от направления максимума диаграммы направленности;

a_p и b_p- размеры раскрывa рупора в плоскостях H и E соответственно;

Далее пользуясь графиком(рисунок 2) и формулами (2.2.1) и (2.2.2) найдём размеры a_p и b_p, из соотношения, которому должна удовлетворять Д.Н. облучателя (2.2.3):

0.238=(1+cos(Y₀₂))F(Y₀₂)/2 (2.2.3)

Тогда F(Y₀₂)=0.25

Таким образом подставим F(Y₀₂) в формулы (2.1.1) и (2.1.2) и найдем значения sin(u₁)/u₁иcos(u₂)/(1-(2u₂/)²).

Где u₁=kb_рsin(Y₀₂)/2 для плоскости E и

u₂= ka_рsin(Y₀₂)/2 для плоскости H.

Теперь из рисунка (2.1.1) найдем значения u₁ иu₂. Из которых, выразим а_р и b_р.

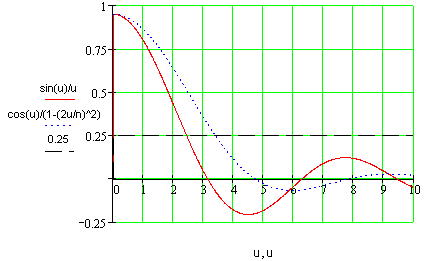

Рис.2 тАУ Нахождение значений u₁ и u₂

Теперь выразим а_р и b_р. Из графика видно, что u₁=2.61, а u₂=3.34.

Таким образом, выразим а_р и b_р из u₁=kb_рsin(Y₀₂)/2=2.61 и u₂= ka_рsin(Y₀₂)/2=3.34.

Тогда a_р=0.126 м., а b_р=0.098 м.

Диаграмма направленности в разных плоскостях приведена на рисунке 3.

Так как ширина диаграммы направленности для разных плоскостей отличается незначительно, то будем производить расчет только для одной плоскости.

--- для плоскости H

для плоскости E

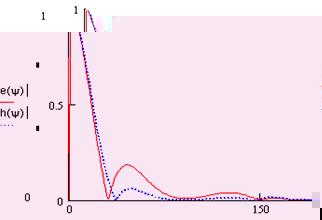

Рис. 3- Диаграмма направленности рупорной антенны

Коэффициент направленного действия рупора ориентировочно определяется:

(2.2.4)

Для обеспечения круговой поляризации в рупорную антенну помещают фазирующие секции. Поместим в раскрыв рупора фазирующую секцию(рис.4). Такая фазирующая секция состоит из наклоненных под углом 45 градусов параллельных металлических пластин, расположенных в раскрыве рупора. Принцип работы таких пластин основан на том, что падающее на пластины линейно поляризованное поле (например, вертикально поляризованное поле) может быть разложено на две взаимно перпендикулярные составляющие поля (Etg и En) с одинаковыми фазами и амплитудами(рис.5). Тонкие металлические пластинки влияют на скорость распространения только той составляющей поля, электрический вектор которой параллелен пластинам (т.е. Etg).

Выбирая расстояние между пластинами a и их ширину l, можнополучить необходимый сдвиг фаз между составляющими поля.

Расстояние между пластинами выбирается из следующего неравенства:

.

Возьмем x=0,75λ=0,75*0,05=0,375 м. (2.2.5)

Ширина пластин l фазирующей секции, при которой на ее выходе две взаимно перпендикулярные составляющие поля Etg и En будут сдвинуты по фазе на 90 градусов, определяется по формуле:

, где (2.2.6)

(2.2.7)

-длина волны в свободном пространстве.

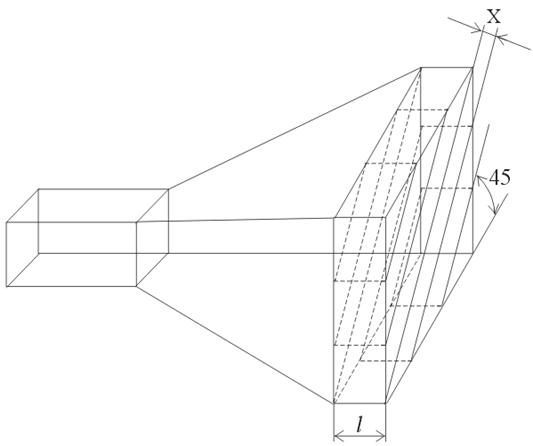

Рис. 4-Рупорная антенна с фазирующей секцией

Рис. 5-Разложение поля металлическими пластинами в раскрыве рупора на составляющие

2.3 Расчет характеристик антенны

Теперь, когда основные данные облучателя и параболоида приближенно найдены, следует произвести расчет диаграммы направленности. Наиболее универсальным является апертурный метод расчета, которым мы и воспользуемся.

Расчет апертурным методом выполняется обычно в 2 этапа.

По известной нормированной диаграмме направленности облучателя F(y) определяется поле

в раскрыве параболоида F(r). При этом считается, что фазовый центр облучателя (точка, из которой распространяются сферические волны) совмещен с фокусом параболоида, а параболоид находится от облучателя на расстоянии, соответствующем дальней зоне. Как известно, в сферической волне амплитуда напряженности поля убывает обратно пропорционально расстоянию, поэтому на пути от фокуса до поверхности зеркала (расстояние от фокуса до разных точек параболоида различное) произойдет изменение амплитудных соотношений в соответствии с изменением r^/ (r^/ возрастает по мере движения точки от центра зеркала к его периферии). После отражения от поверхности зеркала пучок лучей принимается за параллельный, а волна за плоскую. По этой причине можно считать, что амплитудные соотношения поля на поверхности зеркала соответствуют амплитудным соотношениям на раскрыве. Кроме того, равенство путей, проходимых любым лучом от фокуса до поверхности раскрыва, позволяет утверждать, что поле на раскрыве будет синфазным.

Поле на раскрыве можно представить уже известным выражениям. Если ввести нормированный раскрыв ( r меняется от 0 до R_П, а R при этом приобретает значения от 0 до 1), то нормированное распределение поля на нормированном раскрыве можно записать в виде

(2.3.1)

Последняя операция необходима для того, чтобы можно было пользоваться при расчете диаграммы направленности l -функциями.

При расчете распределения поля на раскрыве целесообразно составить табл. 2.3.1

Таблица 2.3.1

j	sin(j)	cos(j)					F(R)
0 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25	0 0.044 0.087 0.131 0.174 0.217 0.259 .301 0.343 0,383 0.423	1 0.999 0.996 0.991 0.985 0.976 0.966 0.954 0.94 0.924 0.906	1.05 1.051 1.052 1.055 1.058 1.063 1.068 1.075 1.083 1.092 1.102	0.246 0.246 0.246 0.245 0.244 0.243 0.242 0.24 0.239 0.237 0.235	0 0.046 0.092 0.138 0.184 0.23 0.277 0.324 0.371 0.418 0.466	0 0.098 0.195 0.293 0.392 0.49 0.589 0.689 0.789 0.89 0.993	1 0.988 0.952 0.895 0.82 0.732 0.635 0.534 0.434 0.339 0.252

Таким образом, в результате расчета на первом этапе определено нормированное распределение поля на раскрыве.

Распределение поля в раскрыве зеркала антенны показано на рис. 6.

В· По найденному распределению поля на раскрыве вычисляется диаграмма направленности зеркальной антенны . Типичная картина распределения поля на раскрыве зеркала показана на рисунке 7. Она может быть аппроксимирована при помощи соотношения:

(2.3.2)

где =0.25- равномерная часть распределения поля;

=0.75- неравномерная часть распределения поля;

График аппроксимации при n=2 изображен на рисунке 6.

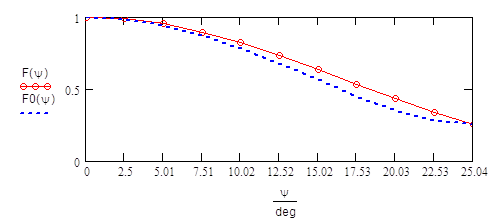

Рис.6- Аппроксимированная ДН

Выражение для нормированной диаграммы направленности антенны будет иметь вид:

Нормированная диаграмма направленности

где -

- радиус большого зеркала

- функция порядка n, аргумента U

- лямбда-функция (2.3.4)

Построим диаграмму направленности зеркальной антенны в декартовой системе координат.

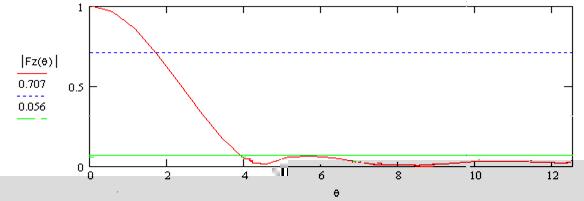

Рис.7 тАУ Диаграмма направленности зеркальной антенны в декартовой системе координат

Коэффициент направленного действия антенны

(2.3.5)

(2.3.6)

Коэффициент использования поверхности антенны

(2.3.7)

Рассчитаем допуск на установку облучателя в фокальной плоскости. Наибольшая относительная расфазировка получается на краю зеркала [3].

мм (2.3.8)

Рассчитаем допуск на установку облучателя в плоскости, перпендикулярной фокальной. Он вычисляется из условия, что коэффициент направленного действия антенны снижается на 10%.

мм (2.3.9)

Из графика диаграммы направленности можно определить уровень боковых лепестков, который равен минус 25 дБ.

2.4 Выбор схемы и расчет поляризатора

Рупорная антенна с вращающейся поляризацией состоит из следующих элементов:

1. Рупор;

2. Волновод;

3. Возбуждающего устройства;

Рис.8 тАУ Рупорная антенна с вращающейся поляризацией

Одним из важнейших элементов рупорной антенны с вращающейся поляризацией является возбуждающее устройство. Оно предназначено для формирования двух перпендикулярно-поляризованных волн с требуемым соотношением амплитуд, причем нежелательные типы волн не должны возбуждаться. Возбудитель должен эффективно работать во всем диапазоне волн. Пусть приемник соединен с антенной коаксиальным кабелем. Возбуждение антенного волновода будет осуществляться штырем расположенным под 45 градусов в углу сечения прямоугольной секции волновода, штырь соединяется с приемником коаксиальным кабелем.

2.4.1 Выбор размеров волновода

Размеры рупора рассчитаны ранее: a_р=0.126 м., b_р=0.098 м.

Определим длину рупора в плоскости E.

, тогда Rв=0.096 м. (2.4.1)

Определим длину рупора в плоскости Н.

, тогда Rа=0,105 м. (2.4.2)

Вычислим углы раскрыва рупора:

, ψа=30.8В° (2.4.3)

, ψb=37.4В° (2.4.4)

Фазовый центр: , Fc=0.101 м. (2.4.5)

Выбор размеров поперечного сечения прямоугольного волновода(рис.9) а и b производится из условия распространения в волноводе только одного типа

волны H₁₀: 0.6l£a£0.9l

Примем а=0.75l=0.0375 м. (2.4.6)

Размер b должен удовлетворять условию:

, тогда b=0.023 м (2.4.7)

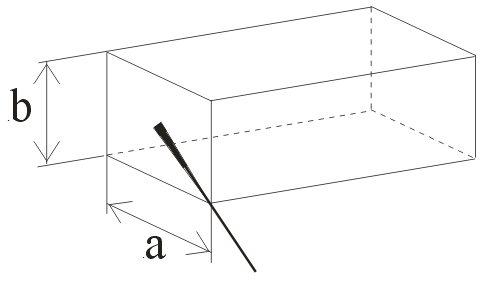

Рис.9 тАУ Прямоугольный волновод с установленным наклонным штырем

Длина отрезка волновода i₁ от возбуждающего штыря до закорачивающей стенки выбирается из условия согласования с питающим коаксиалом.

, тогда t1=0.017 м. (2.4.8)

Длина волновода i₂ от возбуждающего устройства до горловины рупора выбирается из условия фильтрации высших типов волн. Вблизи штыря кроме волны H₁₀ возбуждается множество высших типов волн, все они оказываются в за критическом режиме и по мере движения к рупору затухают по exp. Высшие типы волн не должны проходить в горловину рупора, а затем в его раскрыв, для этого их амплитуда должна уменьшиться на длине i₂ примерно в 100 раз.

, (2.4.9)

где l_крH11 тАУ критическая длина волны H₁₁, равная a.

Отсюда i₂=0.042 м.

Найдем расстояние от раскрыва до горловины рупора, одинаковое в плоскостях E и H:

h=R_А-R_Аa/a_p (2.4.10)

h=0.105-0.105×0.0375/0.126=0.074 м.

2.4.2 Расчет возбуждающего устройства

Волна, отраженная от зеркала, ухудшает согласование облучателя лишь в том случае, когда ее поляризация соответствует поляризации облучателя в режиме приема. Поэтому облучатель с круговой поляризацией не принимает отраженную волну, так как направление вращения вектора Е поля после отражения от металла меняется на обратное и волна не проникает в линию, питающую облучатель.

Критерием согласования возбуждающего устройства с волноводом служит режим бегущей волны в коаксиальном питающем фидере, т.е. равенство входного сопротивления R_вх возбуждающего устройства волновому сопротивлению фидера r_ф(для коаксиального провода 75 Ом).

R_вх=r_ф (2.4.11)

(2.4.12)

где x₁=a/2 тАУ положение штыря на широкой стенке волновода (по середине);

r_в=120pl_в/l=120p×0.067/0.05=505 Ом- волновое сопротивление волновода;

h_д- действующая высота штыря в волноводе, геометрическая высота которого l определяется по следующей формуле:

(2.4.13)

Теперь из формулы (2.4.12) выразим h_д:

Из формулы (2.4.13) найдем геометрическую высоту штыря

На этом расчет рупорной антенны с вращающейся поляризацией закончен.

Заключение

В данной работе была спроектирована параболическая зеркальная антенна круговой поляризации с рупорным облучателем со следующими характеристиками:

Ширина диаграммы направленности главного лепестка 4В°

Коэффициент направленного действия 3150

Коэффициент использования поверхности 0.05

Уровень боковых лепестков минус 25 дБ

Допуск на установку облучателя:

По горизонтали 0.565 см

По вертикали В±1.5 см
