О предприятии (история создания)

История предприятия началась 16 мая 1974 года, когда Министерством авиационной промышленности СССР был подписан приказ № 87 ВлО создании строящегося ВлБорисовского приборостроительного заводаВ». Новый завод должен был освоить производство авиационных приборов в самые сжатые сроки. 7 января 1976 года Министерством авиационной промышленности подписан приказ № 3 ВлО вводе в число действующих БПЗВ». Эта дата празднуется как день рождения завода.

12.12.83 г. предприятие было реорганизовано в объединение (вместе с Ивацевичским приборостроительным заводом) и получило название Белорусское Производственное Объединение ВлЭкранВ».

14.12.2000г. предприятие получило наименование научно-производственное республиканское унитарное предприятие ВлЭкранВ».

Предприятие имеет более чем 25 летнюю историю, сложившуюся систему качества продукции. На заводе, созданном для производства сложнейших авиационных приборов (авиагоризонтов, пилотажно-навигационных приборов, блоков управления, связи и контроля), систем автоматического управления полётом (САУ), пилотажно-навигационных комплексов (ПНК), аэродромного проверочного оборудования, предназначенных как для боевых, так и гражданских самолётов и вертолётов, сформировался высококвалифицированный коллектив инженеров и рабочих.

Система организации производства передовые технологии авиационной промышленности, традиции которые сложились и испытаны временем, во многом сохранились и сейчас.

В изменившихся политических и экономических условиях предприятие развило два новых направления производства: сложная бытовая электротехника и автоэлектроника, тАФ комплектующие автомобилей тракторов, автобусов, троллейбусов.

Изделие, с которым во многом связано успешное будущее предприятия, тАФ антиблокировочная система торможения (АБС) для грузовых автомашин, автобусов, троллейбусов. Система сложна, наукоемка, перспективна для рынка СНГ, не уступает по качеству аналогам из Германии, но имеет более низкую цену.

АБС адаптирована к автобусам МАЗ, проводятся серьезные серийные сертификационные и конструкторские работы с целью серийного применения систем на автомобилях КАМАЗ, УРАЛАЗ,ГАЗ, автобусах ПАЗ, ЛАЗ и других.

Производство автоэлектроники возникло и развилось в период распада СССР в рамках программы ВлИмпортозамещениеВ», когда традиционные поставщики автотракторных комплектующих по тем или иным причинам не смогли обеспечить наших крупнейших производителей тАФ МАЗ и МТЗ.

Сейчас обострившаяся конкуренция с российскими производителями из Владимира, Калуги, Ставрово, производителями автоэлектроники из Риги, немецкими фирмами Wabco и Knorr по системам АБС заставляет искать новые формы сотрудничества, вести гибкую ценовую политику, смягчать условия договоров поставки, кредитуя тем самым основных потребителей в сложных финансовых условиях.

Система управления, внутриорганизационные процессы предприятия построены на основе международных норм в соответствии с требованиями международного стандарта ISO 9001. В настоящее время ведется работа по внедрению системы управления окружающей средой на основе МС ИСО 14000 и новой версии стандартов МС ИСО 9000: 2000 г.

Усилия НП РУП ВлЭкранВ» в настоящее время направлено на создание сильной, сплоченной организации с яркой, узнаваемой индивидуальностью и корпоративной душой.

Руководство НП РУП ВлЭкранВ» работает над тем, что бы продукция предприятия воспринималась покупателямитАФ доверительно, лояльно и многообещающе.

В данный момент предприятие имеет производственные связи с рядом предприятий и организаций, находящихся в России, Китае, Индии, Польше, Украине, Молдове.

О продукции

Автоэлектроника:

АВС - Антиблокировочная система предназначена для предотвращения блокировки и поддержания проскальзывания колес на уровне, обеспечивающем оптимальное сцепление с дорожным покрытием в любых дорожных условиях. Антиблокировочная система устанавливается на автомобилях и автобусах с пневмоприводом тормозов и имеет две модификации:

АБС-Т тАФ для самоходных транспортных средств, автомобилей, автобусов и т. д.;

АБС-П тАФ для прицепного состава.

Выключатели ВлмассыВ» ВМ - Выключатель ВлмассыВ» аккумуляторной батареи, кнопочный, электромагнитный. Предназначен для дистанционного включения и отключения ВлмассыВ» аккумуляторной батареи.

Датчик аварийной температуры жидкости ДАТЖ, ДАТЖ-01(аналог ТМ111)- Предназначены для включения сигнальной лампы на щитке приборов при аварийном повышении температуры жидкости в системе охлаждения и устанавливается на автомобилях, тракторах, автобусах, спецтехнике (МАЗ, МТЗ, МоАЗ, ВлНеманВ»).

Прерыватели электронные указателей поворотов ПЭУП - ПЭУП-2 и ПЭУП-4 предназначены для работы в автотранспортных средствах (АТС) с бортовой сетью 24В и боковыми повторителями с лампами категории R5W типа А24-5, ПЭУП-5, ПЭУП-6 и ПЭУП-7 тАФ для работы в АТС бортовой сетью 24В и боковыми повторителями с лампами категории P21/5W типа А24-21, на которые, согласно правилу ЕЭК ООН 48, должен быть осуществлен переход в самое ближайшее время.

Сигнализатор аварийный СА-1 - устанавливается на автомобилях, автобусах, спецтехнике (МАЗ, АМАЗ, МоАЗ, ВлУдарникВ»).

Стеклоомыватель электрический СЭАТ - Стеклоомыватель электрический автотракторный предназначен для подачи жидкости на ветровое стекло и стекла фар автотранспортных средств.

Электробытовая техника:

Тепловентилятор ТВ 1,00/1,0 - Тепловентилятор бытовой предназначен для дополнительного обогрева и вентиляции жилых помещений.

Машина сверлильная электрическая реверсивная ЭД-260 ЭР -Предназначена для сверления отверстий диаметром до 10 мм, зачистки поверхностей от коррозии, заточки инструмента, полировки металлических, деревянных и др. поверхностей, отвинчивания винтов и шурупов.

Машина кухонная электрическая ручная КЭМ-Р2У ВлАлеся-300В» -Предназначена для выполнения комплекса кулинарных работ в домашних условиях.

Электромясорубка ЭМШ 20/160 - Электромясорубка бытовая шнековая предназначена для изготовления фарша из мяса, рыбы, грибов, измельчения овощей, фруктов, профилирования теста.

Электротостер ВлАлесяВ» -Электротостер ВлАлесяВ» предназначен для подрумянивания одновременно четырех хлебцев (тостов) к кофе, чаю, молоку.

Электроутюг ВлАлеся-6В» - Электроутюг предназначен для глажения тканей и изделий в бытовых условиях.

Фен ВлЮностьВ» - Электрофен предназначен для ускоренной сушки, укладки волос.

1 Структура предприятия

Главный инженер - определяет техническую политику и направления технического развития предприятия в условиях рыночной экономики, пути реконструкции и технического перевооружения действующего производства, уровень специализации и диверсификации производства на перспективу.

Главный технолог - занимается контролем в подготовке и организация технологии производства приборостроительного предприятия.

Отдел главного технолога (ОГТ) - непосредственная разработка технологии производства приборостроительного предприятия.

Служба конструкторского отдела (СКО) тАУ разработка и сопровождение конструкторской документации.

Конструкторский отдел товаров народного потребления (КО ТНП) тАУ разработка и внедрение в производства товаров народного потребления.

Главный метролог тАУ отвечает за точность применяемых инструментов в процессе производства, а также приборов точности.

Отдел главного метролога (ОГметр) тАУ проверка приборов на технологическую точность. А также ремонт и замена контрольно-измерительных приборов.

Зам. гл. инженера по подг. про-ва - занимается подготовкой средств труда к изготовлению продукции.

Служба автоматизированных систем (САС) тАУ программное обеспечение предприятия (служба программистов).

Отдел технической документации (ОТД) тАУ архив предприятия, множительный центр. Занимается внесением изменений по извещению технологов и конструкторов в конструкторскую и технологическую документацию КД и ТД соответственно.

Инструментальный отдел (ИОН) тАУ обеспечивает производства инструментами (Цех №26 и др.)

Цех №26 тАУ занимается инструментальным производствам.

Отдел гл. энергетика (ОГЭ) и Отдел гл. механика(ОГМ) тАУ объединены в (ЭМУ) тАУ энергомеханическое управление; осуществляет передачу отчетов о потреблении эл. энергии в различные службы контроля (Энергонадзор,Энергозбыт ). Отвечает за все электромеханическое хозяйство предприятия.

Служба капитального строительства (СКС) уч.№42 тАУ проводит все строительные работы на предприятии.

Отдел техники безопасности (ОТБ) тАУ отвечает за безопасное выполнение производственных работ (инструкции по охране труда).

Санитарно-промышленная лаборатория (СПЛ) тАУ следит за соответствием санитарных норм, измеряет уровень запыленности и вредности на рабочих местах.

Начальник спец. конструкторского бюро (СКБ) - руководит производством автомобильной техники.

Спец. конструкторское бюро (СКБ) - разрабатывает и внедряет в производство конструкторскую документацию КД по автомобильной техники (ДД, АБС).

Зам.ген.директора по производству тАУ руководит всем производством предприятия. Отвечает за выпуск продукции.

Производственно-диспетчерский отдел (ПДО) тАУ осуществляет учет и движение деталей и изделий по предприятию.

Цех №1 тАУ Металлообрабатывающее производство (станочная обработка).

Цех №5 тАУ Гальваника. Металлизация плат (химическое меднение).

Уч. №9 тАУ Ремонт машин.

Цех №14 тАУ Литье цветных металлов.

Цех №19 тАУ Литье пластмассовых изделий.

Цех №20 тАУ Закрыт.

Цех №21 тАУ Сборка антиблокировочных систем (АБС).

Цех №25 тАУ Комплектующее для АБС.

Зам. ген.директора по качеству тАУ следит за надлежащим качеством выпускаемой продукции.

Отдел технологического контроля (ОТК) тАУ контроль качества.

Отдел стандартизации и нормирования (ОСН) тАУ обеспечение производства нормативной документации (ГОСТы, СТП, Стандарты).

Испытательный центр (ИЦ) тАУ проверка изделий на прочность, влагоустойчивость, вибрацию.

Отдел управлением качеством (ОУК) тАУ осуществляет обучение по вопросам качества.

Зам. ген.директора по экономическим вопросам тАУ решает вопросы экономического характера.

Планово экономический отдел (ПЭО) тАУ Разработка и осуществление плана на предприятии.

Отдел труда и заработной платы (ОТИЗ) тАУ Расчет ЗП; составление калькуляций; нормирование труда.

Финансовый отдел (ФО) тАУ распределение финансов по предприятию, оплата по договорам.

Главный бухгалтер тАУ расчет заработной платы, расчет командировок.

Бухгалтерия тАУ Производит расчет и оплату предприятия по всем фондам.

Спец.отдел (ВМО, 1 отдел) тАУ оформление секретной документации, учет военнообязанных лиц.

Юридическое бюро тАУ решает вопросы, связанные с применением законодательных актов.

Зам. ген.директора по снабжению тАУ обеспечивает предприятие надлежащим сырьем для выпуска продукции.

Отдел внешней комплектации (ОВК) тАУ Обеспечивает предприятие радиоэлементами.

Отдел материально-технического снабжения (ОМТС) тАУ Обеспечивает предприятия материалами (сырьем).

Административно-хозяйственный участок (АХУ) тАУ Дворники, уборщики.

Цех №28 тАУ Гараж.

Зам. ген.директора по маркетингу и сбыту. Директор центра - осуществляет реализацию продукции, находит новее пути сбыта.

Центр маркетинга и сбыта тАУ контроль за рекламой продукции и реализации товаров.

Отдел Маркетинга тАУ создание упаковок, рекламы.

Отдел Сбыта тАУ внедрение товара на рынок.

Торговое бюро тАУ внешние контакты с торговыми агентствами.

Магазин ВлКриницаВ» - продажа товаров предприятия.

Эксплуатационно-ремонтный отдел (ЭРО) тАУ гарантийный ремонт, ликвидация брака.

СЭОик тАУ закрыто.

Зам. директора БПЗ по кадрам, охране и информационной работе тАУ осуществляет контроль за проведением идеологической работы, учет кадров, охрану производства.

Отдел кадров и подготовки кадров (ОК и ПК) - обеспечивает подготовку и переподготовку кадров.

Военизированная служба охраны тАУ служба охраны производства, отдел сбыта, 2 общежития.

Редакция тАУ закрыта.

Зам.директора БИЗ директора со социально-бытовым вопросам - следит за проведением работ связанных с социальными вопросами.

Спортзал тАУ зал для проведения массовых мероприятий, связанных с физической деятельностью.

Здрав. пункт тАУ решает вопросы связанные с здоровьем работников.

Отдел быта тАУ решает вопросы, связанные с благоустройством и улучшением жизни работников.

Зубопротезный тАУ протезирование зубов.

Жилищно-комунальный участок - 2 общежития.

Столовая тАУ питание работников предприятия во время перерывов.

Детский сад тАУ переведен в собственность города.

Дом культуры (ДК) - переведен в собственность города.

ЗАО ВлЗаручьеВ», ООО ВлЭкрумВ», ООО Протон-Экран, Ассоциация Бел РЭИП, Ассоциация Авиаприборостроителей , ЗАО ВлЭПИРВ», АО ВлАвиапромВ», АО ВлШтурмавики СухогоВ», АББ ВлАвиабанкВ», АКБ ПСБ, АКБ Минск Комплксбанк тАУ филиалы Аэрокосмической ассоциации.

2 Задачи и виды работ подразделения, занимающегося

техническим обслуживанием и ремонтом электроустановок

Электрик обслуживает и несет ответственность за безаварийное и бесперебойное электроснабжение предприятия, а также за состояние оборудования согласно нижеприведенному

- РУ-10 кВ;

- Все подстанции предприятия;

- Генераторная спецтоков цеха № 25;

- Шинопроводы корпуса № 1;

Магистральные силовые линии и линии спецтоков согласно актов разграничения

- Низковольтные и высоковольтные кабельные линии предприятия;

- Силовые распределительные щиты до верхних губок

Обслуживание электроустановок осуществляется периодически. При обходе электроустановок необходимо проверять следующие параметры:

- внешний вид;

- температуру работающего трансформатора (температура 70 градусов)

- давление в трансформаторе;

- токовую нагрузку на вторичной обмотке трансформатора;

- визуально вести наблюдение за напряжением во вторичной обмотке трансформатора и показанием амперметров отходящих линий;

Электрик должен знать правила и приемы безопасного выполнения работ при использовании инструмента ударного действия, связанных с опасностьютравмирования глаз, использовать защитные очки или щитки. Необходимо соблюдать правила внутреннего трудового распорядка.

В случае аварийной ситуации в эл. оборудовании электрик обязан самостоятельно и немедленно принять меры к восстановлению нормального режима его работы, сообщить о принятых мерах мастеру, начальнику цеха.

Аварийные работы также, как и все остальные должны выполняться в строгом соответствии с требованиями правил ПТЭ и ПТБ.

При возникновении пожара:

- немедленно сообщить о пожаре в пожарную часть по городскому телефону 01, заводскому 15-01 и администрации службы;

- принять меры по эвакуации людей;

- приступить к тушению пожара своими силами, имеющимися средствами пожаротушения.

3 Должностные обязанности специалиста, занимающегося

техническим обслуживанием и ремонтом электроустановок

Характеристика работ. Обслуживание силовых и осветительных электроустановок со схемами включения средней сложности. Выполнение простых работ на ведомственных электростанциях, трансформаторных электроподстанциях с полным их отключением от напряжения оперативных переключений в электросетях, ревизией трансформаторов, выключателей, разъединителей и приводов к ним без разборки конструктивных элементов. Регулирование нагрузки электрооборудования, установленного на обслуживаемом участке. Проверка мегомметром состояния изоляции и измерение величины ее сопротивления в электродвигателях, трансформаторах и кабельных сетях. Выявление и устранение неисправностей и повреждений в силовых и осветительных электросетях, а также в электродвигателях и электрических схемах технологического оборудования. Разделка, сращивание, изоляция и пайка проводов напряжением свыше 1000 В. Обслуживание, установка и включение электроизмерительных приборов и электросчетчиков, электродвигателей мощностью до 100 кВт, пускорегулирующей аппаратуры электродвигателей и оборудования распределительных устройств, эксплуатируемых в сетях до 1000 В. Зарядка и обслуживание сложной осветительной арматуры (взрывонепроницаемой) с лампами накаливания и установка люминесцентных светильников.

Должен знать: устройство обслуживаемых электродвигателей и генераторов постоянного и переменного тока, трансформаторов, аппаратуры распределительных устройств, электросетей и электроприборов, масляных выключателей, предохранителей, контакторов, аккумуляторов, статических конденсаторов, контроллеров, ртутных выпрямителей и темнителей; правила и нормы испытания изоляции обмотки мегомметром; приемы и способы сращивания и пайки проводов высокого напряжения; основные требования к релейной защите; приемы нахождения и устранения неисправностей в электросетях, в работе электромашин; принцип работы гасящих реостатов, автотрансформаторов и электроприводов с полуавтоматическим управлением; определение допустимых нагрузок на трансформаторы, электродвигатели, кабели и провода; устройство универсальных и специальных приспособлений, простых и средней сложности контрольно - измерительных приборов.

4 Технологический процесс технического обслуживания (ремонта)

электромеханического прибора ВлАвтоматического выключателя серии А3700В»

Техническое состояние выключателя (электромеханического прибора) и его дальнейшая работоспособность проверяются при техническом обслуживании. При этом: отключают выключатель вручную; снимают напряжение в главной цепи и цепях его дополнительных узлов; отвинчивают четыре винта и снимают крышку АВ (электромагнитный привод); отвинчивают два винта, крепящие основание АВ к шпилькам со стороны искрогасителя (кроме того, для выключателей величин 1 и 2 отвинчивают два винта, крепящих основание АВ к шпилькам, соединяющим корпус выключателя и РП (полупроводниковыми расцепителями)), осматривают и очищают АВ от пыли и других загрязнений, смазывают АВ, устанавливают крышку АВ, плотно затягивают четыре винта и повертывают АВ вокруг шарнира; снимают искрогаситель с изоляционной пластиной, блок управления РП или крышку, закрывающую доступ к зажимам подвижных контактов, крышку выключателя; определяют наличие провала главных контактов выключателя и толщину металлокерамического слоя контактов.

Рис. 1- Определение наличия провала. контактов главной цепи выключателя: а тАУ линия разъема крышки и корпуса выключателя; 1-контакто,держатель подвижного контакта; 2- контакто-держатель малоподвижного контакта.

Если провал контактов или толщина металлокерамического слоя контакта окажутся менее 0,5 мм, то выключатель для дальнейшей работы непригоден. Толщина металлокерамического слоя контактов определяется визуально. Провал соответствует разности размеров во включенном и отключенном положениях выключателя от линии разъема крышки и корпуса выключателя до точки, находящейся в зоне, боковой грани металлокерамического контакта на малоподвижном контактодержателе (рис. 1). При этом замеры во включенном и отключенном положениях выключателя должны производиться в одних и тех же точках. расцепляют рычаг механизма управления с рейкой, для чего осторожно провертывают удерживающую рейку до момента ее расцепления с рычагом механизма; очищают выключатель, особенно пластмассу, во всех доступных местах от копоти и пыли; очищают дугогасительные камеры от копоти и попавших между пластинами камеры застывших капель металла (при этом для придания гладкой поверхности металлокерамическим контактам не допускается опиливать заплывы и неровности, образовавшихся в результате отключения выключателем рабочих токов и токов короткого замыкания); смазывают выключатель и проверяют четкость взвода. Включения и отключения выключателя, а также затяжку крепежа. Места смазки выключателей показаны на рис. 2 и рис.3.

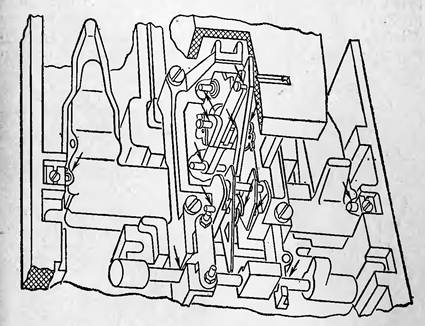

Рис. 2 - Места смазки выключателей величин 1 и 2

При этом винты, окрашенные в красный цвет, отвинчивать не допускается; устанавливают дугогасительные камеры и изоляционные пластины в пазы корпуса; устанавливают крышку выключателя и закрепляют ее четырьмя винтами. При этом для выключателей величин 3 и 4 перед тем, как установить крышку, надевают на рукоятку выключателя изоляционную пластину, если она была установлена заводом-изrотовителем. Окрашенная часть пластины должна быть расположена со стороны метки ВлОВ».

Кроме того, при исполнении выключателя с РП, но без РН ( независимый расцепитель ), до установки крышки необходимо убедиться, что выключатель находится в положении ВлОтключено автоматическиВ»; устанавливают козырек, искрогаситель с изоляционной пластиной, блок управления РП или крышку, закрывающую доступ к зажимам подвижных контактов. Все винты, крепящие узлы, затягивают до отказа; проверяют работоспособность РП и устанавливают АВ с РН на выключатель. При установке АВ на выключатель без РН: устанавливают рукоятку АВ стрелкой против метки ВлОВ», повертывают АВ вокруг оси шарнира так, чтобы каретка АВ коснулась рукоятки выключателя; поворачивая рукоятку АВ по часовой стрелке, устанавливают каретку АВ так, чтобы рукоятка выключателя попала между ведущими роликами каретки; доводят АВ до упора его основания в шарнире; убеждаются, что рукоятка выключателя находится между ведущими роликами каретки АВ, после чего закрепляют основание АВ к шпилькам выключателя; проверяют работу АВ и надежность контактирования замыкающих и размыкающих ВК и надежность контактирования контактов, не задействованных в цепях РН с АВ, проверяют при помощи электрических ламп напряжением 2,5 - 3,5 В током 0,05 - 0,2 А или измерением сопротивления прибором типа Ц-56, при этом показание прибора должно быть равно нулю.

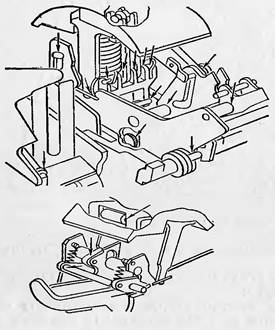

Рис. 3 - Места смазки выключателей величин 3 и 4.

Рис. 4 - Места смазки АВ

Для проверки работы РН включают выключатель и подают соответствующее напряжение на катушку. При этом выключатель должен отключиться. При исполнении выключателя с АВ проверка РН осуществляется при проверке АВ. При проверке работы АВ выключателя с РН:

а) при отсутствии напряжения в цепи привода поворотом по часовой стрелке устанавливают рукоятку АВ стрелкой против метки Вл1В». Если рукоятка до этого находилась в положении 1, делают один оборот, если в положении 0 полтора оборота;

б) отключают выключатель с помощью РН;

в) включают выключатель вручную, для чего вначале повертывают рукоятку по часовой стрелке в положение 0, а затем в положение 1. При этом выключатель должен включиться;

г) отключают выключатель с помощью РН. При этом выключатель должен отключаться, а рукоятка АВ остаться в положении 1;

д) подают соответствующее напряжение в цепь АВ. При этом рукоятка АВ должна автоматически перейти в положение 0;

е) включают и выключают выключатель нажатием кнопок на, ВКЛ. и ОТКЛ. При этом выключатель должен включаться и отключаться.

Коммутационное положение выключателя при операциях определяется переключением свободного вспомогательного контакта. Места смазки АВ показаны на рис. 4.

Проверка работы АВ выключателя без РН производится следующим образом. Подается соответствующее напряжение в цепь АВ, при этом рукоятка АВ автоматически должна перейти в положение ВлОтключеноВ», если выключатель до этого находился в положении ВлОтключено автоматическиВ».

Поверка работоспособности РП производится следующим образом. Собирается схема согласно рис. 5 для проверки РП выключателей переменного тока и согласно рис. 6 для выключателей постоянного тока. Проверку производят так:

а) снимают напряжение в главной и вспомогательной цепях, а также в цепи питания блока управления РП выключателя постоянного тока, если питание блока управления осуществляется от постороннего источника тока, снимают прозрачную крышку;

б) подсоединяют к гнездам на лицевой стороне блока правления РП выводы 1,2 и 3 (рис. 5) для выключателей переменного тока, а для выключателей постоянного тока 1, 2, 3 и 4 (рис. 6). Номер подсоединяемого ввода должен соответствовать номеру гнезда на лицевой стороне блока управления РП;

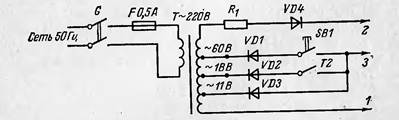

Рис. 5 - Схема для проверки работоспособности РП выключателей Т- переменного тока: не менее 80 В; R1 - MT-2-18К: VD1, VD2, VD3, VD4-Д226Б

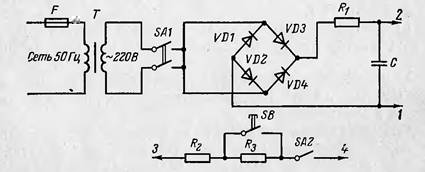

Рис. 6 - Схема для проверки работоспособности РП выключателей постоянного тока: R1тАУПЭВтАУ10тАУ10К; R2тАУМЛТтАУ0,5тАУ1К; R3тАУМЛТтАУ0,5тАУ20К;СтАУК50тАУ3тАУ250тАУ20; VD1тАУVD4тАУД226Б

в) включают выключатель;

г) включают вилку схемы в сеть переменного тока

д) включают выключатель SAl;

е) включают выключатель SA2. При этом проверяемый выключатель должен отключиться за время не более 14 мин, включают выключатель и нажимают кнопку SB2.

При этом выключатель должен отключиться за время не более 1 с;

з) отключают схему от сети, отсоединяют выводы схемы от блока управления РП и устанавливают прозрачную крышку.

Отключение проверяемого выключателя при включении выключателя SA2 и нажатии кнопки SB1 свидетельствует о работоспособности РП. Если выключатель не срабатывает, необходимо убедиться в исправности РН и надежности контактов, маркированных на выключателе символами х1, х2. При необходимости промывают контакты спиртом. При исправном РН и надежным контактировании следует сменить блок управления РП. Для смазки включателей и АВ должно применяться масло МВП ГOCT 1805 тАУ 76 .

Смазка выключателей и АВ должна производиться по 1- 2 капли в зависимости от размеров трущейся поверхности.

5 Специальные устройства, дистанционное управление, разрывы и

габариты безопасности, назначение и применение ВлАвтоматического выключателя серии А3700В»

Воздушные автоматические выключатели серии А3700 (сокращенно выключатели) предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением (в зависимости от исполнения) до 440 В постояннoгo тока, до 660 В переменноrо тока частотой 50 и 60 Гц и до 380 В переменного тока частотой 400 Гц, для нечастых оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения, до недопустимого.

Серия автоматических выключателей А3700 состоит из четырех величин (1, 2, 3, 4) на номинальные токи соответственно 160,250,400 и 630 А. Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей. Количество циклов Влвключение отключениеВ» для выключателей величины 1300, величины 2200, величины 31600, величины 41000.

Выключатели в зависимости от исполнения предназначены для эксплуатации в районах с умеренным, тропическим или холодным климатом. Автоматические выключатели выполняются с максимальной токовой защитой в зонах перегрузки и кopoткoгo замыкания. Расцепители токовой защиты выполнены на полупроводниковых (РП) и электромагнитных (РЭ) элементах. Выключатели выпускаются также и в неавтоматическом исполнении.

По роду защиты выключатели могут быть предназначены для селективной защиты (с регулируемым временем срабатывания в зоне короткого замыкания в пределах 0,1 - 0,4 с) и токоограничивающими. В основном применяются токоограничивающие выключатели, которые позволяют в результате быстродействия резко ограничить ток короткого замыкания. В этом варианте выпускаются выключатели всех четырех величин. Расцепители автоматических выключателей этих двух величин охватывают зону номинальных токов от 160 до 630 А.

Максимальная защита токоограничивающих выключателей выполнена на полупроводниковых и электромагнитных элементах, а выключателей для селективной защиты только на полупроводниковых расцепителях.

Уставки по току срабатывания и по времени срабатывания выключателей и полупроводниковых максимальных расцепителей тока могут регулироваться в широких пределах. В зоне короткого замыкания время срабатывания регулируется только для выключателей селективной защиты. Вставки по току срабатывания и по времени срабатывания в зоне перегрузки у выключателей, оборудованных только электромагнитными максимальными расцепителями тока, в эксплуатации не регулируются.

Наличие полупроводникового расцепителя делает возможным быстрое повторное включение после отключения аварийного тока.

Блок управления полупроводникового максимального расцепителя тока выполнен в отдельной пластмассовой оболочке и является легкосъемным, взаимозаменяемым с любым блоком аналогичного исполнения.

Выключатели выпускаются с ручным или с дистанционным малогабаритным электромеханическим приводом.

Выключатели переменного тока выпускаются как в двухполюсном, так и в трехполюсном исполнении, а постоянного тока только в двухполюсном исполнении, без левого полюса.

Двухполюсные и трехполюсные выключатели одной величины имеют одинаковые габариты и установочные размеры.

Выключатели серии А3700 общепромышленного исполнения рассчитаны для работы в следующих условиях: температура окружающего воздуха от 40 до +40 ос, относительная влажность окружающего воздуха не более 95 % при температуре +20 ос и не более 50 % при температуре +40 0 с. Не допускается установка выключателей во взрывоопасной среде, а также в среде, содержащей пыль (в количестве, нарушающем работу выключателя), агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию, насыщенной водяными парами; в местах, не защищенных от попадания атмосферных осадков, воды, масла, эмульсии и т.п.

Выключатели не должны подвергаться резким толчкам и сильной тряске, воздействию солнечной радиации. Допускается вибрация мест крепления с частотой не более 25 Гц.

Выключатели с полупроводниковыми расцепителями в условиях эксплуатации допускают регулировку номинального тока расцепителя; уставок по току срабатывания в зоне кз; уставок по времени срабатывания в зоне перегрузки; уставок по времени срабатывания в зоне КЗ для выключателей для селективной защиты.

Выключатели токоограничивающего исполнения имеют в каждом полюсе электромагнитный расцепитель, срабатывающий при токах короткого замыкания без выдержки времени. Расцепители представляют собой электромагнитные или термобиметаллические механизмы, которые срабатывают и вызывают отключение выключателя мгновенно или с некоторой выдержкой времени.

Существуют расцепители максимального тока, которые срабатывают при токе, большем уставки тока срабатывания, расцепители минимального напряжения, которые срабатывают, когда напряжение на катушке становится меньше заданного, которые срабатывают без выдержки времени, когда на их катушку подано напряжение.

Отключение выключателя при срабатывании расцепителя происходит вследствие воздействия последнего на механизм свободного расцепления; при этом нарушается связь между приводом и контактной системой и она переходит в отключенное положение под действием отключающих пружин независимо от положения привода.

Благодаря наличию механизма свободного расцепления при наступлении ненормальных условий в цепи выключатели отключаются независимо от положения привода и после этого не могут самопроизвольно включаться (принцип свободного расцепления).

ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ РЕМОНТНИКОВ-

ЭЛЕКТРИКОВ ПРИ ПРОИЗВОДСТВЕ РЕМОНТНЫХ РАБОТ

ИОТ 06-12.087-2006 г.

Борисов, 2006 г.

1. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

1.1 К самостоятельной работе в электроустановках в качестве ремонтников-электриков при производстве ремонтных работ допускаются лица не моложе 18 лет, прошедшие медицинский осмотр и не имеющие противопоказании по состоянию здоровья, прошедшие вводный инструктаж и инструктаж на рабочем месте, обученные безопасным методам и приемам работы, прошедшие проверку знаний по охране труда имеющие соответствующее удостоверение, а также сдавшие экзамен на знание правил ПТЭ и ПТБ с квалификационной группой не ниже 2-4.

1.2 К ремонтному персоналу относится персонал, выполняющий все виды работ, по ремонту, реконструкции и монтажу электрооборудования. К этой категории относится также персонал специализированных служб (испытательных лабораторий, служб автоматики и контрольно-измерительных приборов и т.д.) в обязанности которого входит проведение испытаний, измерений и регулировка электроаппаратуры и т.д.

1.3 До назначения на самостоятельную работу или при переходе на другую работу (должность), связанную с эксплуатацией электроустановок, а также при перерыве в работе в качестве электротехнического персонала свыше 1 года персонал обязан пройти производственное обучение на новом месте работы под руководством опытного работника с одновременным изучением в необходимом объеме :

правил ПТЭ и ПТБ (правила технической эксплуатации и правила техники безопасности) при эксплуатации электроустановок потребителей;

- правила устройства электроустановок (ПУЭ), производственных (должностных и эксплуатационных) инструкций;

- дополнительных правил, нормативных и эксплуатационных документов данного предприятия или участка, данную инструкцию.

Прикрепление обучаемого к обучающему его работнику с указанием срока обучения оформляется распоряжением по цеху.

1.4 По окончании производственного обучения, обучаемый должен пройти проверку знаний ПТЭ и ПТБ квалификационной комиссией с присвоением соответствующей группы допуска по электробезопасности, после чего распоряжением по цеху допускается к самостоятельной работе. Периодичность проверки знаний по электробезопасности - один раз в год.

1.5 Периодичность проведения инструктажей :

- вводный при поступлении на работу,

- на рабочем месте в течении 6 рабочих смен перед допуском к самостоятельной работе;

- повторный через три месяца;

- внеплановый при необходимости.

1.6 На рабочем месте ремонтный персонал должен соблюдать правила внутреннего трудового распорядка, не допускать распития спиртных напитков, употребления наркотических и токсических веществ. Курить в специально отведенных для этого местах.

1.7 Капитальный ремонт энергооборудования осуществляется в целях восстановления его исправности и обеспечения надежной и экономичной работы При капитальном ремонте оборудования проводятся - подробный осмотр, разборка, устранение обнаруженных дефектов, восстановление и изношенных узлов и деталей, испытания, регулировка.

1.8 Капитальный и текущий ремонты выполняются как по месту установки оборудования, так и с выводом из технологической линии и последующим централизованным ремонтом.

1.9 При ремонте электроустройств напряженней свыше 1000В на рабочих местах или в бригадах, централизованного ремонта должны использоваться следующие средства индивидуальной защиты:

изолирующая штанга (оперативная или универсальная) ГОСТ 20494-90;

- указатель напряжения выше 1000В ГОСТ 20493-90;

- изолирующие клещи (при отсутствии универсальной штанги) ГОСТ 9071-79;

- диэлектрические перчатки ГОСТ 12,4.010-75;

- диэлектрические боты (для ОРУ) ГОСТ 133 58-78;

- переносные заземления ГОСТ 20494-90;

- временные ограждения, переносные плакаты н знаки безопасности ГОСТ 12.4.026-76; 12.4.027-76;

- защитные очки ГОСТ 12.4.003-80;

костюм х/б (согласно Положения по обеспечению рабочих и служащих СИЗ от 1.11.2005 г.)

1.10. При ремонтах расп

Вместе с этим смотрят:

GPS-навигация

GPS-прийомник авиационный

IP-телефония и видеосвязь

IP-телефония. Особенности цифровой офисной связи

Unix-подобные системы
