Диэлектрическая линзовая антенна

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ

РЯЗАНСКАЯ ГОСУДАРСТВЕННАЯ РАДИОТЕХНИЧЕСКАЯ АКАДЕМИЯ

Кафедра радиоуправления и связи

КУРСОВАЯ РАБОТА

по дисциплине ВлАнтенны и устройства СВЧВ»

на тему: ВлДиэлектрическая линзовая антеннаВ»

Выполнил: студент гр.217

Кузанкин С.Ю.

Проверил: преподаватель

Елумеев В.И.

Рязань 2005г.


1. Введение и краткие теоретические сведения

Любая радиотехническая установка, предназначенная для излучения или приёма радиоволн, содержит антенну. Антенные устройства играют важнейшую роль в радиотехнике, так как основным отличительным признаком радио является наличие излучения или приёма радиоволн. Само слово ВлРадиоВ» происходит от греческого слова ВлизлучатьВ».

Требования, предъявляемые к антенне, различны в зависимости от назначения радиостанции. Все антенны чаще всего принято классифицировать по диапазонам волн. Рассматриваемая в данной работе линзовая антенна относится к антеннам дециметровых и более коротких волн.

Линзовые антенны представляют собой совокупность электромагнитной линзы и облучателя. Облучателем может быть любой однонаправленный излучатель. Важно, чтобы возможно большая часть энергии попадала на линзу, а не рассеивалась в других направлениях. Линзой называется радиопрозрачное тело с определённой формой поверхности, имеющее коэффициент преломления, отличный от единицы. В основе проектирования линзовых антенн лежит использование оптических свойств электромагнитных волн, которые проявляются при размерах и радиусах кривизны поверхности линзы много больших длины волны.

Для антенн-линз характерно то, что в них цилиндрический или сферический фронт волны преобразуется в плоский. Это позволяет получить очень узкую диаграмму направленности антенны с углом раствора всего лишь в несколько угловых минут.

Есть два основных типа линзовых антенн: замедляющие (см. рис. выше) и ускоряющие.

В замедляющих линзах фазовая скорость распространения электромагнитной волны меньше скорости света, а в ускоряющих - больше. В курсовой работе рассматривается замедляющая линза из искусственного диэлектрика. Для таких линз коэффициент преломления n>1.

Сейчас зачастую используются металлодиэлектрические линзы, которые обладают лучшими массогабаритными показателями, но при этом коэффициент преломления таких линз оказывается сильно зависящим от частоты.

Линзовые антенны, несмотря на ряд ценных качеств (возможность получения высокой направленности излучения при малом уровне побочных лепестков), пока ещё находят ограниченное применение. В настоящее время они применяются, главным образом, в радиорелейных линиях связи. Основным препятствием к широкому внедрению линзовых антенн является их высокая стоимость, связанная с высокой точностью изготовления, и относительная сложность конструкции.

Однако они представляют большой принципиальный интерес. Не исключена возможность, что в дальнейшем будущем они найдут более широкое применение.


2. Расчёт параметров линзы

Геометрические параметры линзы, прежде всего, определяются заданной диаграммой направленности антенны и распределением поля в раскрыве антенны. Зададимся законом распределения, исходя из уровня поля на краю линзы:

Е=Δ+(1-Δ)*cos(π*z/(2*L))

(где Δ-уровень поля на краю линзы, z-текущая координата, L-размер). Тогда:

Ширина антенны

Высота антенны

,

где:

ширина диаграммы направленности на уровне 0.5 по мощности в соответствующих плоскостях;

уровень поля на краю раскрыва линзы для выбранного аппроксимирующего распределения;

-коэффициент из таблицы для данного распределения поля;

-длина волны.

Отсюда находим, что a=8.4cм , b=6.3cм.

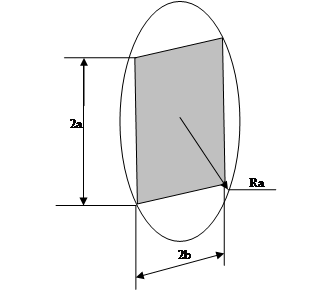

Для обеспечения найденных размеров осуществим вырезку из гиперболоида вращения, радиус которого можно рассчитать по теореме Пифагора:


Уточним законы распределения поля вдоль поверхности линзы и построим их с обозначением уровня поля на краю раскрыва:

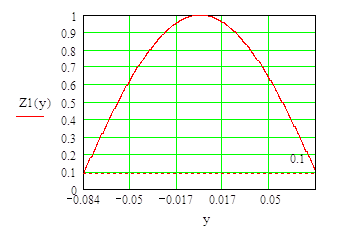

-распределение поля вдоль вертикальной оси линзы:

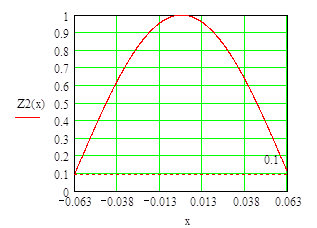

-распределение поля вдоль горизонтальной оси линзы:


Рассчитаем коэффициент усиления, исходя из найденных размеров антенны. Для этого выберем диэлектрик, из которого будет изготавливаться линза. С точки зрения хорошего сочетания качественных свойств (очень малая зависимость коэффициента преломления от частоты, морозоустойчивость и малый вес), и экономических затрат (сравнительная простота обработки и дешевизна) выберем в качестве диэлектрика полистирол. Его коэффициент преломления n=1.6. КПД для такой линзы можно вычислить по формуле : η=exp(-2*π*n*D*tg(δ)/λ) (tg(δ)-потери в диэлектрике). Тогда получаем:

Для полистирола

Из таблицы

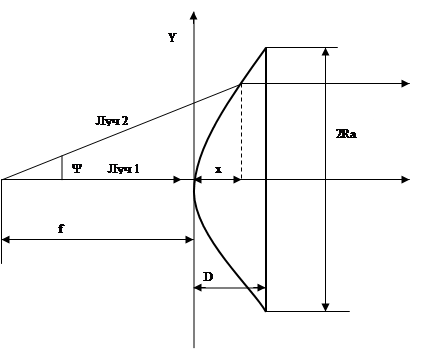

Рассчитаем профиль линзы. Расчёт профиля линзы производится на основе обеспечения одинаковой оптической длины пути лучей 1 и 2.

В полярных координатах:

где расстояние до линзы

-угол на линзу 

-фокусное расстояние f

Данное соотношение представляет собой уравнение гиперболы в полярных координатах. Теперь можно найти толщину линзы. Для этого запишем уравнение гиперболы в прямоугольной системе координат:

зададимся фокусным расстоянием

-фокусное расстояние

D=0.036

-толщина линзы

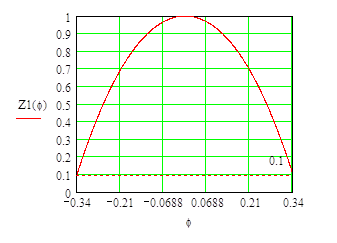

Построим закон распределения поля в зависимости от угла:

-закон распределения поля вдоль вертикальной оси.

Рассчитаем угол раскрыва в вертикальной плоскости. Для этого зададимся значением поля на краю линзы и из закона распределения поля выразим φ.

Отсюда находим

(рад)

-закон распределения поля вдоль горизонтальной оси.

3. Расчёт облучателя

Так как размеры линзы в различных плоскостях разные, то целесообразно будет выбрать в качестве облучателя остроконечный пирамидальный рупор с диаграммой направленности, обеспечивающей допустимое ВлпереливаниеВ» энергии через края линзы, а также заданное распределение поля в раскрыве линзы. При расчёте облучателя необходимо учитывать допустимую величину фазовых искажений.


-множитель линзы

ДН рупора в Е плоскости имеет вид

Найдём размер рупора в Е плоскости исходя из обеспечения требуемого уровня поля на краю линзы. Для этого в ДН рупора подставим угол раскрыва и приравняем к 0.1.

Отсюда находим b1=2.1 см

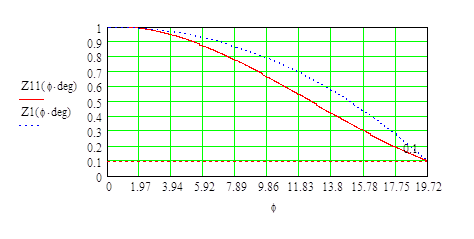

Теперь можно построить реальное распределение поля в раскрыве и сравнить с выбранным. Для этого диаграмму направленности рупора умножим на множитель линзы.

Как видно из графика распределения заметно отличаются, поэтому произведём коррекцию высоты рупора для более точной аппроксимации.

Для этого возьмём b1=0.018. Тогда распределение поля будет выглядеть так:

Найдем размеры рупора в Н плоскости. Для этого необходимо знать его ДН.

ДН рупора в Н плоскости имеет вид:

Найдём размер a1 множитель линзы

Тогда получаем

Отсюда размер a1=3.8см.

Построим реальное распределение поля в Н плоскости и сравним с исходным. Для этого также необходимо перемножить ДН рупора в Н плоскости с множителем линзы.

Видно, что и в Н плоскости распределение поля существенно отличается от выбранного. Изменим размер рупора: a1=0.032 . Тогда:

Как видно, лишь незначительная часть энергии ВлпереливаетсяВ» через края линзы.

E плоскость
