Микропроцессорная система охранной сигнализации автомобиля

С появлением частной собственности появились лица, которые захотели ее получить незаконным путем. Среди множества материальных ценностей изобретённых человеком автомобиль занимает особое место. Являясь средством передвижения, он обладает значительной стоимостью и при этом очень часто бывает вне пределов видимости своего хозяина. Благодаря этому тенденция к хищению и раскомплектации личных автотранспортных средств постоянно растет. Чтобы противостоять этому, необходимо устанавливать дополнительные устройства на автомобиль, которые затрудняют злоумышленнику его чёрную работу. Эффективным методом является использование систем охранной сигнализации. Как показывает статистика, автомашины, оборудованные системой сигнализации, менее подвергаются угону или раскомплектации. Существующие ныне системы охранной сигнализации обладают недостаточными функциональными возможностями или большой стоимостью. Следовательно, есть потребность в разработке дешевых, не сложных в производстве и установке систем охранной сигнализации которые в то же время обладают достаточной функциональной насыщенностью, надежностью чтобы без ущерба выполнять свои функции- предупредить хищение или раскомплектацию автотранспортного средства.

Для расширения функциональных возможностей и для снижения стоимости при разработке охранных систем необходимо использовать микропроцессоры, что позволит реализовать аппаратуру с улучшенными техническими и потребительскими характеристиками.

Цель и задача настоящей работы:

1. На основе использования современной элементной базы (PIC контроллеры) и современных принципов организации информационного обмена между разнесенными объектами, разработать систему передачи извещений о проникновении отличающуюся: гибкостью (легкость и простота разворачивания, возможность конфигурирования);

2. надежностью (автоматический контроль за состоянием системы, канала передачи информации о состоянии системы и объектов охраны);

3. расширенными функциональными возможностями и простотой в обращении (автоматическая постановка под охрану и снятие с охраны объектов);

4. низкой себестоимостью, высокой экономичностью.


1. ОБЗОР АНАЛОГИЧНЫХ ТЕХНИЧЕСКИХ РЕШЕНИЙ

1.1 Устройства и системы предотвращения угонов и посягательств на автомобиль

Проблема охраны автомобилей от посягательств в настоящее время весьма актуальна. В связи с этим производится большое число разнообразных защитных и охранных устройств. Наиболее простые из них представляют собой механические приспособления (например, специальные запорные устройства, блокирующие рычаг переключения передач, колесо рулевого управления, педаль газа и т.д.). Более сложные - электронные системы охраны.

Наиболее простой электронной системой охраны автомобиля от угона является иммобилайзер [1]. Иммобилайзер - средство пассивной защиты - дополнение к замку зажигания. Он может блокировать следующие цепи.

В автомобиле с бензиновым двигателем:

- питание системы зажигания;

- питание катушки зажигания;

- запуск стартера;

- запуск электрического топливного насоса;

- включение топливного электроклапана (если установлен);

- управление инжектором;

В автомобиле с дизельным двигателем:

- цепь включения калильных свечей;

- запуск стартера;

- запуск электрического топливного насоса;

- включение топливного электроклапана (если установлен);

Простейший вариант представляет собой скрытый в потайном месте выключатель.

Рассмотрим современные иммобилайзеры на примере иммобилайзера CYBORG (США). Управление этим иммобилайзером осуществляется плоским электронным ключом, выполненным по технологии фирмы DALLAS, который представляет собой энергонезависимую микросхему памяти с однопроводным протоколом обмена данными. Разрыв необходимых электрических цепей автомобиля производится с помощью специальных устройств тАУ блокираторов. Управление ими осуществляется с помощью новой технологии Digital Code Communication Network (коммуникационная сеть с цифровым кодом), благодаря которой появилась возможность посылать кодовые сигналы по штатной проводке автомобиля. Цифровой код для деактивации блокираторов передается по всей сети. Это позволяет располагать их в любом месте автомобиля, не соединяя проводами с центральным блоком. Определить место расположения блокираторов для угонщика автомобиля крайне затруднительно. Максимальное количество блокираторов, и соответственно, цепей разрыва тАУ восемь. Возможно программирование времени задержки активации каждого блокиратора.

Иммобилайзер CYBORG обеспечивает выполнение следующих функций:

- Активация устройства осуществляется автоматически через 1 минуту после выключения зажигания.

- Деактивация производится с помощью электронного ключа, который необходимо вставить в приемное гнездо считывателя. Загорается индикатор, и у водителя есть 1 минута для запуска двигателя.

Иммобилайзер CYBORG способен запрограммировать коды 4-х ключей, а так же стереть из памяти коды утерянных ключей. Он имеет высокую степень помехозащищенности и может быть установлен на любые отечественные автомобили.

Тем не менее при всех своих достоинствах, проблемы защиты от раскомплектации как механические устройства, так и эта система не решает. Проникнув в автомобиль, грабитель может применить весь арсенал техники (жидкий азот, дисковые пилы и т.д.) и в благоприятных условиях никто ему не будет мешать.

Следующим классом охранных устройств являются охранные сигнализации. Сигнализация в классическом исполнении (рис.1.1) состоит из:

- центрального блока;

- внешних датчиков;

- сирены;

- реле блокировок;

- кодового брелка.

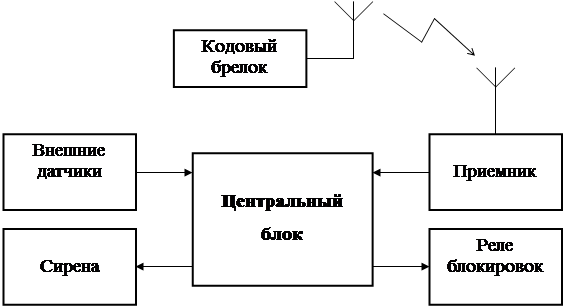

Рис.1.1. Устройство сигнализации в классическом исполнении.

Современные охранные сигнализации это сложные электронные устройства, которые имеют дистанционное управление, некоторые функции иммобилайзера (в отдельных моделях есть и полноценные иммобилайзеры) а также выполняют множество сервисных функций. Включенная сигнализация контролирует ряд точек в автомобиле, и, в случае вторжения, включает звуковые и световые сигналы для привлечения внимания и иногда выполняет и некоторые другие функции. Количество контролируемых точек зависит от комплекта поставки и количества дополнительных датчиков, подключаемых к сигнализации.

1.2 Датчики, применяемые в автомобильных сигнализациях

Электроконтактные устройства (ЭУ) стали использоваться для защиты и распознавания проникновения ранее всех остальных электронных и электрических охранных приборов и тот факт, что различные их разновидности всё ещё используют и поныне свидетельствует о наличии у них достоинств в определённых ситуациях [2]. ЭУ, вмонтированные в коробку двери (капота, багажника) известны как дверные контакты (дверные выключатели, концевые переключатели). Эти контакты всегда есть в дверях (соединены с лампой плафона). Установка их в багажнике и капоте не представляет труда. Достоинства данных датчиков: определённость действия (однозначность перехода между рабочими ситуациями и малая реакция на случайные помехи), высокая надёжность. Но есть и проблемы: загрязнение поверхности контактов, окисление, нагрев зоны контакта. Место установки контактов трудно скрыть, и традиционно считается, что их легко вывести из строя, закрепив рычажок в закрытой позиции кусочком жевательной резинки, если у преступников есть предварительный доступ к интересующей их двери.

Широкое применение нашли герконовые (магнитоуправляемые) датчики, когда контакты замыкаются при приближении магнита, установленного, например, на дверях. Но опытный преступник может нейтрализовать их, используя мощный внешний магнит. Однако, реально трудно одновременно удерживать магнит в требующемся положении открывать дверь. Более того, фирма Sigma, например, выпускает герконовые датчики, экранированные от постоянного магнитного поля специальными защитными пластинами-экранами и снабжённые специальными герконовыми контактами, срабатывающими в присутствии постороннего поля.

Ударный датчик. Ударный датчик представляет собой устройство, которое улавливает вибрации корпуса автомобиля. Если амплитуда вибраций превышает заданную величину, ударный датчик вызывает срабатывание сигнализации. Традиционно, ударные датчики являются самыми простыми и дешевыми, среди применяемых в автомобильных сигнализациях. Они поставляются, как правило, в базовом комплекте. Серьезным недостатком ударного датчика является нечувствительность к качанию и высокая чувствительность к помехам. Ударный датчик может с большим приоритетом срабатывать на проезжающие мимо тяжелые автомобили, чем на откручивание колеса.

Обычно, вибрационный датчик [3] содержит корпус, в котором соосно размещены верхний и нижний контакты, между которыми размещён сферический элемент из электропроводящего материала, в верхней части корпуса размещена с возможностью перемещения крышка, верхний контакт соединён с крышкой, а нижний контакт - с корпусом. С целью расширения области использования датчика, нижний и верхний контакты выполнены в форме шайбы, причём опорная поверхность верхнего контакта выполнена в форме углубления конической формы, а опорная поверхность нижнего контакта выполнена в виде углубления сферической формы.

Ударный датчик охранной сигнализации может содержать корпус [4], в котором размещён чувствительный узел, выполненный в виде подвижного и неподвижного элементов с возможностью их взаимодействия. В такой датчик введены винтовой элемент, пластина с отверстием и стопорное кольцо. Корпус выполнен в виде колпака с дном, в котором выполнено отверстие, в котором размещена пластина, закреплённая стопорным кольцом. Неподвижный элемент чувствительного узла выполнен в виде полого цилиндра из поляризованного пьезокерамического материала, на торцах цилиндра размещены обкладки, цилиндр размещён на пластине соосно с её отверстием. Подвижный элемент чувствительного узла выполнен в виде маятника, нить которого соединена с винтовым элементом, а инерционная масса маятника размещена во внутреннем диаметре цилиндра, обкладки которого являются выходами датчика.

К данному классу относится и лазерный датчик, принцип работы которого заключается в смещении чувствительного элемента фотоприемника относительно узкого луча полупроводникового светодиода при вибрациях и ударах по кузову автомобиля.

Основной недостаток вышеупомянутых вибродатчиков - труднорегулируемая чувствительность [5].

Датчик качания. Очень простой датчик. Опишем датчик колебаний кузова, пригодного для совместной работы с цифровыми автомобильными сторожевыми устройствами (выходное напряжение может принимать значения, соответствующие принятым логическим уровням цифровых микросхем) [6]. Благодаря своим высоким характеристикам подобные датчики весьма популярны у автолюбителей. Датчик формирует импульсный выходной сигнал, содержит минимальное число элементов, может работать в широком интервале напряжений без существенных изменений основных характеристик. В качестве чувствительного элемента, преобразующего механические колебания в электрические сигналы, используется малогабаритный микроамперметр М476/1 с утяжелённой стрелкой. Даже при незначительном толчке подвижная система начинает колебаться, и на выходе микроамперметра появляется напряжение, по форме близкое к синусоидальному. Усилитель-преобразователь собран на компараторе, а не на традиционном операционном усилителе. Отсюда и все основные преимущества. Большой коэффициент усиления (не менее 150 000 для К554СА3) позволяет добиться высокой чувствительности датчика в целом во всём интервале питающего напряжения (5.15 В), а выходная ступень компаратора упрощает сопряжение его с любыми цифровыми микросхемами. Налаживание устройства заключается в установке требуемой чувствительности резистором, изменяя напряжение смещения тАЬнулятАЭ, приведённого ко входу.

Ультразвуковой сканер. Ультразвуковой сканер предназначен для обнаружения движения в салоне. Он относительно не сложен, доступен по элементной базе и не требует для налаживания узкоспециальной аппаратуры.


а) б)

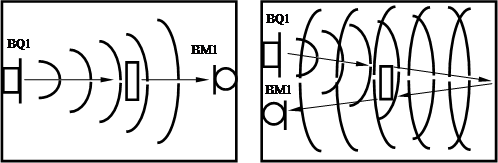

Рис1.2. Строение системы УЗ обнаружения.

Излучатель и приёмник располагают как показано на рис.1.2.а,б [7]. Излучатель ВQ1 возбуждает стабильные по частоте и амплитуде ультразвуковые колебания (хотя можно применять и специальное амплитудное заполнение [19]). Принятый УЗ сигнал микрофон ВМ1 преобразует в электрический. Далее в электронном устройстве сигнал претерпевает усиление, детектирование и анализ по амплитуде. При колебании амплитуды УЗ сигнала устройство формирует сигнал тревоги. Энергия волны в зоне микрофона есть результат интерференции всех падающих волн (прямая волна, отражения от всех предметов в объёме). Какое-либо движение отражающих или поглощающих поверхностей или изменение физических свойств Среды приведёт к изменениям путей прохождения волн, а следовательно, к изменениям интерференционной картины. Это приведёт к колебаниям амплитуды микрофона.

Способ на рис.1.2а экономичнее, т.к. волна от излучателя к приёмнику проходит по наиболее короткому пути с наименьшим затуханием. Но высока вероятность ложной тревоги из-за возможных потоков воздуха. Сложение скорости звука со скоростью воздуха воспринимается как перемещение объекта. При втором способе на рис.1.2б длина пути волны увеличится, что потребует увеличение излучаемой мощности. Но при этом приращение скорости взаимно компенсируется, что и повышает устойчивость устройства к ложным тревогам в условиях относительно равномерных потоков воздуха, движущихся в любых направлениях. Однако, нестабильность интерференционной картины из-за деформации стекол и дверей в результате порывов ветра снаружи, вибрации и т.д. заставили применять более помехоустойчивый метод детектирования сигнала - не по амплитуде, а по частоте. При любом перемещении объекта (особенно вдоль распространения волны) отражённая от него волна будет иметь некоторое смещение по частоте относительно излучаемой. Это явление получило название эффекта Доплера. Поэтому движущийся объект не может быть не обнаружен. К недостаткам ультразвукового сканера относятся:

- низкая чувствительность к медленным перемещениям;

- возможность экранирования излучателя (звукоизолирующим материалом);

- ложные срабатывания при воздействии конвекционных потоков воздуха.

Микроволновой сканер. Микроволновой сканер обнаруживает движение внутри салона и вблизи автомобиля. Его действие основано на интерференции радиоволн сантиметрового диапазона. Устройство очень эффективно, но нуждается в тщательной регулировке, т.к. его действие может распространяться за пределы автомобиля и вызывать ложные срабатывания. Микроволновой сканер нечувствителен к движению потоков воздуха, шумам, вибрациям, но не обнаруживает медленные движения. Существуют двухпороговые модели, позволяющие реализовать отпугивание при приближении к автомобилю. Наибольшее распространение получили микроволновые сканеры AU-94 и AU-94T (одно-зонный и двухзонный соответственно). Среди микроволновых сканеров отечественного производства можно рассмотреть сканер ВлАРГУС-АВТО2В», который изготавливается Санкт-Петербургским АО ВлАргус-СпектрВ» [ ]. Эта модель является 2-х зонной, предназначена для использования в качестве дополнительного или основного датчика в автомобильных охранных системах с дистанционным управлением и имеет следующие технические характеристики:

- рабочий диапазон питающих напряжений, В от 8 до 25

- рабочий диапазон температур,В°С от тАУ30 до +50

- ток потребления в режиме ВлОхранаВ», мА не более 20

- количество охраняемых зон 2

- количество регулировок чувствительности 2

- допустимый ток нагрузки сигнальных цепей, мА не более 500

- габаритные размеры, мм 66х48х25

- масса, г не более 50

Принцип работы:

Внешняя зона- обеспечивает охрану некоторого периметра вокруг автомобиля и зависит от типа автомобиля и места установки сканера. Внутренняя зона- имеет меньший радиус действия и может быть настроена на охрану салона автомобиля. При движении объекта внутри внешней зоны (не пересекая внутреннюю) на исполнительное устройство периодически поступает сигнал тревоги длительностью 5+1 сек. по сигнальной цепи внешней зоны. При пересечении границы внутренней зоны по сигнальной цепи этой зоны поступает сигнал тревоги 5+1 сек. При дальнейшем движении объекта внутри внутренней зоны этот сигнал тревоги периодически повторяется, а по цепи внешней зоны сигнал тревоги выдается непрерывно.

Рекомендуемые места установки:

- внизу возле кулисы коробки передач или между креслами (при этом обеспечивается оптимальная настройка внутренней зоны);

- на потолке в центре (при этом обеспечивается симметрия зон по длине автомобиля);

- на потолке между светозащитными козырьками (при этом обеспечивается максимальная внешняя зона в направлении капота автомобиля).

Датчик изменения объема салона. Датчик изменения объема салона обнаруживает изменение давления воздуха при открывании двери. Распространенный тип датчика AU-95T.

Датчик разбития стекла. Датчик разбития стекла - датчик микрофонного типа, реагирует на характерный звук разбивающегося стекла. Однопороговые датчики срабатывают даже от звука разбиваемой рядом с автомобилем бутылки, а при понижении чувствительности тАУ вовсе не реагируют. Срабатывание таких датчиков в большей степени зависит от сорта стекла, его толщины и расположения датчика относительно стекла. Двухпороговые датчики регистрируют звук удара по стеклу и звон разбиваемого стекла. Для индикации тревоги такой датчик должен зарегистрировать два соответствующих сигнала с интервалом не более 150 мс.

Датчик падения напряжения бортсети. При включении какого-либо электрооборудования в бортсети автомобиля возникают небольшие броски напряжения. Датчик анализирует эти броски напряжения, идентифицирует подключение и выдает сигнал вторжения в автомобиль. Датчики такого типа, обычно встраивают в центральный блок и входят в базовые комплекты многих сигнализаций.

Сирены. В качестве устройства звукового оповещения широко используются сирены, которые предназначены для беспроводной охраны объектов. Ясно, что такого средства оповещения недостаточно для систем высокого уровня. Особенно, если это вызывает недовольство, например, соседей в ночное время. Однако, мощный звуковой сигнал отпугивает злоумышленников и привлекает внимание охраны или потенциальных свидетелей[8]. Такие устройства должны отвечать следующим требованиям:

минимальный потребляемый ток в режиме ожидания,

мощный звуковой сигнал,

максимальная простота при минимальных габаритах,

высокий КПД,

иметь, по возможности, автономное питание,

характер звукового рисунка должен позволять хозяину реагировать лишь на сигналы своего автомобиля.

В звуковых сигнализаторах важным элементом является звуковой излучатель. Большинство сирен используют динамические головки, что приводит к повышенному расходу энергии источника питания. Однако, обладая весьма малыми габаритами и сравнительно большой громкостью, пьезокерамические излучатели (например, СП-1) [9] способны дать лучшие результаты по сравнению с динамической головкой при использовании их в различных охранных устройствах. Ведь согласно паспортным данным, при подаче на СП-1 переменного напряжения амплитудой 25 В и частотой 3тАУ4 кГц (резонансная частота излучателя) уровень звукового давления достигает 100 dB тАФ этого достаточно, чтобы прозвучал громкий сигнал тревоги. Кроме того, такой сигнал весьма неприятен для слуха.

Из промышленно выпускаемых сирен можно выделить двухтональную электродинамическую SR-74 (120 dB, 12 В), двухтональную с автономным питанием MITRIDAT S-35B (120 dB), двухтональную пьезоэлектрическую TA-AS (125 dB, 12В) [10].

1.3 Питание

При питании от бортовой сети автомобиля микропроцессорных устройств надо предпринимать особые меры [11]. При неработающем двигателе, когда напряжение в ней определяется напряжением аккумулятора и составляет примерно 12 В, можно использовать цепочку тАЬвычитающихтАЭ диодов. При запуске двигателя бортсеть питается от генератора, напряжение которого поддерживается реле-регулятором на уровне 14 В. При этом желательно применять вместо диодов стабилитрон, включённый в обратном направлении. В бортсети часто из-за увеличения переходных сопротивлений или неисправности реле-регулятора напряжение повышается до 16 В и более, что может привести к порче электронных систем. Поэтому, питание следует производить через стабилизатор напряжения [12]. Стабилизатор обязательно должен иметь предохранитель, а лучше тАУ схему защиты от коротких замыканий. Аппаратуру следует снабдить защитным диодом, включённым в прямом направлении в цепь питания, если потеря до 10% напряжения источника на нём не сказывается на работе системы. Корпус автомобиля используется в качестве отрицательного проводника в системе автомобильного электрооборудования.

1.4 Применение радиоканала

Применение для оповещения лишь звуковой сигнализации и (или) мигания фар не всегда надёжно и удобно. С развитием средств связи более широко начали использовать радиоканал. С его же помощью возможно дистанционное управление аппаратурой автомобиля.

В качестве электронного ключа и пульта управления применяют кодовые брелки. Кодовый брелок тАУ миниатюрный передатчик, работающий, как правило, в диапазоне дециметровых волн (200тАУ 50 МГц). В таблице приведены значения частот для некоторых стран.

Таблица 1.1. Рабочие частоты кодовых брелков.

СтранаРабочая частота, МГц
Франция244,50
Италия, США, Испания, Австралия, Греция300,10
Великобритания418,00
Германия, Скандинавия433,92

При срабатывании датчика передатчик начинает излучать радиосигнал, модулированный импульсным кодом, формируемый шифратором. Приёмник с дешифратором выделяет из массы сигналов тАЬсвойтАЭ сигнал и включает генератор тревожного сигнала.

При использовании в автомобилях радиоканала наиболее трудной задачей является выполнение антенны [13]. Применение выступающих передающих, например штыревых, антенн практически исключается из-за возможности повреждения злоумышленником [14].Данный недостаток устраняется периодической проверкой линии связи. Дальность и устойчивость работы также зависит от правильности выбора антенно-фидерной системы. Диаграмма направленности антенны должна быть близка к круговой в плоскости горизонта и узкой по вертикали[15]. При горизонтальной поляризации глубина интерференционных провалов больше, чем при вертикальной. Поэтому в низовой радиосвязи целесообразно применение вертикальной поляризации [16]. Диаграмма направленности антенны в автомобиле отличается от диаграммы с свободном пространстве, т.к. результирующее излучение формируется с учётом токов на проводящей поверхности корпуса автомобиля [17]. Интересным решением является использование кузова автомобиля в качестве щелевой антенны [18].

Для повышения устойчивости (уменьшения вероятности блокировки) к помехам применяются системы тАЬразвёрнутоготАЭ спектра. Передатчики СпредНет передают идентичные сигналы на более чем ста частотах за один импульс. Поэтому радиус действия в три раза больше чем у ближайших конкурентов [19].

В качестве типичной сигнализации, использующей радиоканал, рассмотрим автосигнализацию EXCALIBUR 900JX .

Возможности EXCALIBUR 900JX присущи многим другим сигнализациям. EXCALIBUR 900JX контролирует состояние дверей, капота, багажника автомобиля, а так же оснащен двухпороговым ударным датчиком. Возможно дооборудование микроволновым сканером и пейджером.

Управление сигнализацией осуществляется кодовым брелком на расстоянии. EXCALIBUR 900JX защищен от подбора и перехвата кода из эфира технологией Влдинамических кодовВ».

Имеется возможность управления центральным замком автомобиля. Брелком можно также управлять двумя дополнительными устройствами в автомобиле (стеклоподъемниками и отпиранием багажника).

Сигнализация имеет трехступенчатую систему защиты от пропадания питания. Сирена, входящая в комплект, имеет автономное питание. Центральный блок сигнализации также поставляется с автономным источником питания.

В системе EXCALIBUR 900JX предусмотрена возможность отключения охранных функций - гаражный режим. Это позволяет оставлять автомобиль на СТО, не оставляя своего кодового брелка.

При каждодневном использовании сигнализации, достаточно пользоваться одной кнопкой на кодовом брелке, с помощью которой осуществляется включение и выключение режима охраны.

В стоящем под охраной автомобиле разрывается цепь зажигания. Любое несанкционированное проникновение при включенной охране ведет к срабатыванию сигнализации.

При срабатывании сигнализации происходит следующее:

- начинает работать сирена;

- габаритные огни вспыхивают;

- если двери были открыты и закрыты, происходит повторное запирание замков.

Эти действия продолжаются в течении 60 секунд или до выключения сигнализации кодовым брелком.

После окончания цикла, EXCALIBUR 900JX снова станет на охрану, если все проверяемые точки находятся в пассивном состоянии (двери закрыты и т.д.). Если какая-то точка осталась активна к концу 60 секундного цикла, сигнализация проработает 3 минуты и временно исключит эту точку из под контроля.

При срабатывании внешне зоны ударного датчика от слабых ударов, система, вместо полного срабатывания, подает сиреной три сигнала, мигает габаритными огнями и закрывает замки. После пятикратного срабатывания внешней зоны, эта точка исключается из числа контролируемых.

EXCALIBUR 900JX оснащен противоугонной функцией HIJECK, которая затруднит угон автомобиля даже если злоумышленник завладел кодовым брелком и ключами зажигания. Если этот режим включен, то каждый раз, после включения зажигания активизируется противоугонная схема. Для того, чтобы пользоваться автомобилем, необходимо нажать потайную кнопку по истечении 60 секунд с момента включения зажигания.

В том случае, если этого не сделать, на 53 секунде сигнализация короткими звуковыми сигналами напомнит о том, что не была нажата потайная кнопка. На 60 секунде начинают мигать габаритные огни, и включается сирена. Противоугонную функцию уже нельзя выключить простым нажатием потайной кнопки. На 90 секунде EXCALIBUR 900JX разорвет цепи зажигания и заглушит двигатель автомобиля. Теперь сирена и габаритные огни будут работать до полного разряда аккумулятора. Сбросить противоугонную функцию можно только выключив зажигание и не позднее 5 секунд нажав потайную кнопку.

Если сигнализация была снята с охраны но в течении 90 секунд не открывалась дверь салона и не включалось зажигание, то произойдет повторная автоматическая постановка на охрану. Кроме того, имеется ряд дополнительных функций:

- ставить и снимать с охраны все свои автомобили одним брелком;

- определить, что произошло с автомобилем в ваше отсутствие;

- отключать с помощью брелка ударный датчик;

- включать режим ВлПаникаВ».

Технические характеристики радиоканала:

Рабочая частота 300,1 МГц

Мощность передатчика 8 мВт

Чувствительность приемника 3 мкВ

Радиус действия 30-50 м

Число кодовых комбинаций 18´1018

Интересной разработкой может послужить изделие одной из Российских фирм противоугонная система BLACK BAG.

Работа системы: ложишь в карман карточку, напоминающую водительское удостоверение, садишься в машину, включаешь зажигание, слышишь три коротких звуковых сигнала и пускаешь двигатель. Все тАУ автомобиль снят с охраны без всяких ключей, радиобрелков и клавиш. Если систему не выключить, то через 10 секунд BLACK BUG сделает несколько предупредительных включений сирены. Потом выключит двигатель, но не сразу, а только когда он сбавит обороты до установленного порога. После этого любая попытка пуска блокируется. BLACK BUG периодически проверяет, на месте ли хозяин карточки даже если двигатель не заглушен. Если его не оказалось на месте то смотри выше. Новация в BLACK BUG - способ управления тАУ дистанционный с помощью транспондера. Ключ- ВлкарточкаВ», которая не требует питания. Снимает систему с охраны простым фактом своего присутствия. Достоинства системы:

- скрытность от внешних наблюдателей;

- карточка-ключ имеет индивидуальный код, который нельзя подслушать.

В качестве дополнительных аксессуаров некоторые сигнализации могут оснащаться пейджерами. Пейджер автомобильной сигнализации представляет собой миниатюрный приемник, который владелец машины носит с собой. При использовании пейджера к автосигнализации подключается передатчик, который включается при срабатывании сигнализации. Сигнал от передатчика улавливается приемником и, в случае совпадения кодов передатчика и приемника, пейджер выдает звуковой сигнал.

Реальный радиус действия пейджеров в условиях города колеблется от 300 до 1000 метров. Они могут работать в диапазонах 27 МГц и 300 МГц при мощности передатчика 1,5тАж4 Вт и 0,5 Вт соответственно.

Характеристики некоторых моделей пейджеров приведены в таблице1.2.

Таблица 1.2 Характеристики пейджеров.

Наименование модели

Рабочая частота,

МГц

Мощность передатчика,

Вт

COP 15-107271,5
ENFORSER 5905274
ENFORSER Secopage-35274
ROAD STAR3000,5
