Проектирование информационной телекоммуникационной системы парома на трассе Калининград тАУ Санкт-Петербург

Стремительное развитие телекоммуникаций вызвало в жизни Российского общества явление, названное мобильной и беспроводной революцией. Необходимость глубокого изучения и разработки инновационных технологий мобильного и беспроводного широкополосного доступа в сети связи требует объединения научных сил и потенциала ученых различных отраслей и технологической направленности. Стоящие задачи конвергенции различных видов сетей и услуг связи могут быть решены на основе взаимного обогащения двух важнейших научных направлений: развития современных телекоммуникаций сетей беспроводного широкополосного доступа и сетей мобильной связи.

Калининградская область занимает особое географическое местоположение, она находится в центре Европы и является связующим звеном между Россией и странами запада. Следовательно, должна соответствовать статусу европейских стран и иметь развитую телекоммуникационную инфраструктуру. Поэтому модернизация, развитие и внедрение современных систем связи является актуальнейшей задачей для нашего региона.

Таким образом, дипломный проект ставит основной задачей развитие систем связи на транспорте, а именно оснащение мобильной связью посредством спутниковой линии парома сообщением Калининград тАУ Санкт-Петербург. В задачу проекта входит энергетический расчет системы, выбор необходимых параметров, таких как количество каналов, скорость передачи данных, размер и форма антенны, выбор цифровой системы.

Целью дипломного проекта является обоснование параметров многоканальной телекоммуникационной системы, предназначенной для обеспечения пассажиров парома мобильной связью, а также доступом к сети Internet.

Актуальность проекта заключается в том, что паром несколько дней плывет в нейтральных водах и находится вне зоны досягаемости базовых станций мобильной связи, вследствие чего пассажиры не могут обмениваться какой либо информацией с материком. Данный проект позволит открыть доступ не только к мобильной связи, но и к Влвсемирной паутинеВ».

Первая глава освещает проблемы покрытия сотовой сети на пассажирском судне, представляет архитектуру мобильной связи на пароме и приводит количественный анализ необходимого трафика.

Во второй главе произведен обзор спутниковых систем, выбрана орбита, частотный диапазон, технология передачи данных.

Третья глава посвящена энергетическому расчету спутниковой линии восходящего и нисходящего участков. Рассчитана наклонная дальность на участках радиолинии, затухание сигнала, шумовая температура, коэффициент усиления антенн земной станции и ретранслятора на приём и передачу, мощности передатчиков земной станции и ретранслятора связи на ИСЗ.

В четвертой главе произведен расчет приемной антенны по схеме Кассегрена: геометрических параметров антенны, параметров облучателя и питающей линии.

В пятой главе описываются системы для организации покрытия сети на пароме. Обосновывается выбор предпочтительного оборудования. Показана система построения сети для парома, где пространство каюты экранировано. Разработаны предложения по сети связи в каютах.

1. Анализ планового трафика сети

Трасса парома сообщением Калининград-Санкт-Петербург протяженностью 700 км, пролегает в нейтральных водах Балтийского моря. На таком расстоянии радиус покрытия базовых станций мобильной связи, находящихся на берегу, конструктивно не достигает трассы прохождения судна и, следовательно, связь на пароме не может быть организована обычным способом. Корабль находится в плавании двое судок, при этом деловые люди, а также отдыхающие могут испытывать дискомфорт, связанный с потребностью в связи, управлением своими делами на материке, а также с невозможностью получения новостей. Задачей данного проекта ставится обеспечение судна сотовой связью, а также возможностью подключения к сети Internet, через спутниковую линию связи.

1.1 Архитектура мобильной связи парома

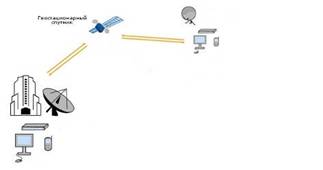

Сотовая связь на пароме организуется так. Сигнал из наземной сотовой сети ВлподнимаетсяВ» на спутник связи, откуда принимается антенной, установленной на корпусе судна и передается на фемто или пикосоту, установленную внутри салона. Сотовые телефоны пассажиров салона связываются с этой внутренней сотой для приема сигнала, поступившего через спутник с земли и передачи сигнала на землю по той же ВлцепочкеВ».

Рис. 1.1. Архитектура сотовой связи парома

1.2 Расчет планового трафика сети.

Опыт эксплуатации систем связи за последнее время показал возможности и параметры, необходимые для расчета трафика при использовании различных приложений.

Таблица 1. Общие характеристики трафика разных приложений

Приложение / Характеристика трафика	Терпимость к задержкам	Время ответа	Пропускная способность, Мбит/с
Электронная почта	Высокая	Регламентируется	0,004тАж0,20
Голос	Низкая	Реальное время	0,004тАж0,064
Передача файлов	Высокая	Регламентируется	0,01тАж600
Обработка транзакций	Низкая	Близко к реальному	0,016тАж2,048
Связь локальных сетей	Высокая	Реальное время	10тАж100
Доступ к серверу	Высокая	Реальное время	10тАж100
Высококачественное аудио	Низкая	Реальное время	0,128тАж1
