Протокол ТфОП интерфейсов V5.1 и V5.2

********

Реферат

Протокол ТфОП интерфейсов V5.1 и V5.2

****

2007

Содержание

ИнтерфейсыВа V5.1 и V5.2. Общие положения

Архитектура протокола

Основы протокола ТфОП

Состояния FSMВа на стороне сети доступа (PSTN_AN)

Состояния FSM на стороне АТС (PSTN_LE)

Примитивы и сигналы, связанные с элементарными функциями

Сообщения и их структура

Общий формат сообщения и кодирование информационных элементов

Идентификаторы информационныхВа элементов сообщений

Однобайтовые информационные элементы

Многобайтовые информационные элементыВа постоянной длины

Многобайтовые информационные элементы переменной длины

Процедуры протокола ТфОП

Общие сведения

Процедуры обработки ошибочных ситуаций

Процедуры связанные с сигнальным путем

Процедуры, не связанные с сигнальным путем

Использование таймеров

Интерфейсы ВаV5.1 и V5.2. Общие положения

V5 - технология доступа к сети. Стандарты V5 (V5.1-ETS 300 324-1 и V5.2-ETS 300 347-1) должны обеспечить интерфейс взаимодействия между сетью доступа и телефонной станцией для поддержания узкополосных услуг связи. Стандарты серии V5 определяют требования (электрические, физические, процедурные и протокол) для соединений сети доступа и АТС. Сеть доступа - это система между АТС и оконечным оборудованием пользователя, заменяющая часть или всю локальную распределенную сеть. Она обеспечивает общее взаимодействие с такими устройствами, как аналоговый телефон ТфОП, аналоговая или цифровая офисная АТС, терминальное оборудование ISDN базового и первичного доступа, оконечное оборудование локальной сети и арендуемая линейная аппаратура. Она также обеспечивает мультиплексирование, ввод, вывод и передачу данных. Сеть доступа отвечает за распознавание тональных посылок доступа аналоговых сигналов, их продолжительность, напряжение и частоту импульсов, за вызывной тон, а также за конкретные характеристики последовательности передачи сигналов. АТС отвечает за управление вызовами посредством обеспечения коммутации, формирования тональных посылок набора номера, декодирования номера и т.д.

Имеется два типа V5: V5.1 и V5.2. Протокол V5.1 функционирует на одном потоке Е1, тогда как протокол V5.2 функционирует на группе потоков Е1 (до 16). Оба этих протокола могут использовать временные интервалы 15, 16 и 31 для передачи сигналов (конечно, с ограничениями по распределению сигналов по временным интервалам).

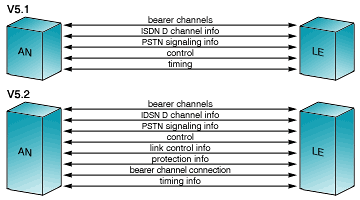

Рис 1. V5.1 и V5.2

Интерфейс V5.1 функционирует на одном потоке Е1 для каналов данных и каналов управления. Он поддерживает следующие услуги: связь с ТфОП, базовый доступ ISDN и выделенную линию. Каналы данных задаются заранее. Поэтому, этот интерфейс может поддерживать только до 30 каналов связи с ТфОП или 15 каналов базового доступа ISDN.

Интерфейс V5.2 может функционировать на группе (до 16) потоков Е1. Поэтому, он может поддерживать до нескольких тысяч каналов данных. Это объясняется тем, что каналы данных распределяются динамически по запросу, а также поддерживается концентрация вызовов на группе потоков. Коэффициент концентрации обычно составляет примерно 8. Из-за возможного существования многочисленных каналов V5.2 обеспечивает идентификацию отдельных каналов, что позволяет проверить целостность потока. Отдельные потоки могут блокироваться для технического обслуживания или когда характеристики среды данных ниже удовлетворительных. Кроме того, этот протокол состоит из протоколов защиты, предназначенных для защиты звеньев сигнализации, посредством переключения канала управления из неисправного потока на другой исправный поток. Этот протокол поддерживает ISDN PRI в дополнение ко всем услугам, поддерживаемым V5.1.

Основные различия между протоколами V5.1 и V5.2:

1. V5.2 состоит больше из служебных протоколов, а именно, протокола назначения канала (BCC - протокол), протокола защиты и протокола управления каналом.

2. V5.2 использует дополнительные резервные канальные интервалы для повышения безопасности связи.

3. V5.2 может поддерживать до 16 потоков Е1.

Определены следующие функции связанные с переносом информации через интерфейс V5.2:

- функции несущих каналов, которые обеспечивают двухскоростной перенос через интерфейс информации передаваемой/принимаемой пользователями по В-каналам портов ISDN или по каналам 64 кбит/с с портов ТфОП;

- функции поддержки D-каналов ISDN, которые обеспечивают двухсторонний перенос через интерфейс информацииВа D-каналов портов ISDN (сигнальной информации данных, передаваемых в пакетном режиме и данных, передаваемых в режиме трансляции данных);

- функции поддержки сигнализации ТфОП, которые обеспечивают двухсторонний перенос сигнальной информации портов телефонной сети общего пользования;

- функции управления портами, которые обеспечивают двухсторонний перенос через интерфейс управляющей и контрольной информации, связанной с блокировкой и разблокировкой отдельных пользовательских портовВа ISDN и ТфОП, а так же с рядом функций, специфических для портов ISDN (активизацией/деактивизациейВа доступа, индикацией ошибок, контролем характеристик работы: управлением потоком сигнальной информации;

- функции общего управления, обеспечивающие управление реконфигурацией интерфейса, временную блокировку D-каналов отдельных портов ISDN в условиях перегрузки, рестарт протокола ТфОП и проверку согласованности обеих сторон интерфейса V5;

- функции назначения канальных интервалов ИКМ-трактов для несущих каналов, предоставляемых пользователям, обеспечивающие концентрацию нагрузки.

-функции защиты служебной информации, которые обеспечивают переключение логических каналов сигнализации и управления на резервные физические каналы при обнаружении отказов ИКМ-трактов, а также контроль ошибок протокола и перезапуск средств нумерации сообщений;

-функции тактирования, предоставляющие необходимую тактовую информацию для передачи битов,Ва идентификации байтов и цикловой синхронизации. Эта информация может также использоваться для организации синхронной работы сети доступа и АТС.

В интерфейсе V5.1 выполняются лишь некоторые из этих функций.

Архитектура протокола

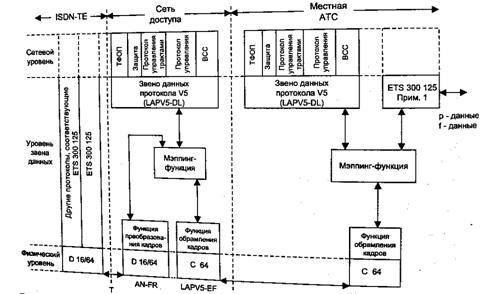

Структура интерфейса V5 состоит из протоколов трех уровней: Уровень 1, Уровень 2 и Уровень 3 (рисунок 2).

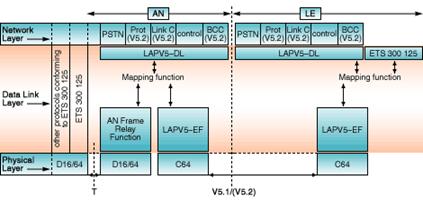

Рис 2. Структура протокола V5

Уровень 1 известен как физический уровень. Этот уровень определяет физические параметры, линейное кодирование, линейную скорость и т.д. Стандарты ETSI ETS 300 166 или ITU-T G.703 используются для определения этих электрических и физических характеристик.

Уровень 2 известен как уровень канала передачи данных (звена данных). Этот уровень определяет передачу цифровых данных по физической линии и направляет информацию между объектами уровня 3 через протокол V5. Протокол LAPV5, версия протокола LAPD ETSI ETS 300 125 или ITU-T Q.920 и Q.921, управляет уровнем канала передачи данных для обеспечения гибкого мультиплексирования разных потоков информации. Для сообщений ISDN информация, направляемая по каналу D, мультиплексируется на уровне канала передачи данных и без изменений передается через интерфейс V.5. Функция преобразования данных (mapping) используется, когда кадры принимаются подуровнем LAPV5-EF от локальной АТС, и если адрес LAPV5-DL находится в пределах диапазона, резервируемого для подуровня равноправных данных, как определено в адресе LAPS-EF, и должны быть переданы на подуровень LAPV5-DL.

Уровень 3 - сетевой уровень, определяемый стандартами ETSI ETS 300 324-1 (для интерфейсов V5.1) и ETSI ETS 300 347-1 (для интерфейсов V5.2). Этот уровень обеспечивает создание, завершение и поддержание связи в сети между объектами связи.

ВаСетевой уровень представлен следующими протоколами интерфейса V5.1:

-протокол поддержки сигнализации ТфОП;

-служебный протокол управления, который реализует функции управления пользовательскими портами и функции общего управления;

Сетевой уровень интерфейса V5.2, в дополнение к вышеназванным, содержит следующие служебные протоколы:

-протокол назначения несущих каналов (ВСС);

-протокол управления трактами интерфейса (Link Control);

-протокол защиты (Protection Protocol).

Основы протокола ТфОП

Протокол, обеспечивающий перенос через интерфейс V5 сигнальной информации при обслуживании вызовов абонентов ТфОП, не управляет процедурами обработки вызова в сетиВа доступа и поэтому используется совместно с национальным протоколом сигнализации, реализованным в АТС. Большинство сигналов не интерпритируется протоколомВа ТфОП, а просто переносится им от пользовательского порта сети доступа к логическому оьъекту национального протокола АТС и в обратном направлении.

Главная функция протокола ТфОП тАУ поддержка протокола управления соединениями телефонной сети. С этой целью для каждого вызова абоненте (как исходящего, так и входящего) протокол ТфОП предусматривает создание в интерфейсе V5 логического соединения, называемого сигнальным путем (signaling path) и использующего ресурс того С-пути, который предназначен для сигнализации ТфОП. Кроме того, протокол ТфОП может использовать этот же С путь и без создания в нем сигнального пути, когда возникает необходимость в передачи информации, не связанной с управлением соединениями ТфОП ( например в передаче со стороны сети доступа к АТС данных об абонентской линии).

ВаВаВа Сигнальный путь существует в течении всех фаз соединения ТфОП и обеспечивает прозрачный обмен сообщениями уровня 3 между логическими объектами протокола ТфОП, расположенными по разные стороны интерфейса.

ВаВаВаВа АТС, в отличие от сети доступа, имеет полную информацию о состоянии процесса обслуживания вызова и поэтому отвечает за обеспечение и поддержку услуг. Передатчики и приемники многочастотного набора (DTMF), генераторы тональных сигналов и автоинформаторы должны размещать на АТС. Это значит, что информация об адресе в форме сигналов DTMF должна передаваться ВлпрозрачноВ» между портом пользователя и АТС, тогда как линейные сигналы должны интерпретироваться в сети доступа и затем передаваться через интерфейс V5 посредством сообщений уровня 3.

Состояния логических объектов протокола ТфОП

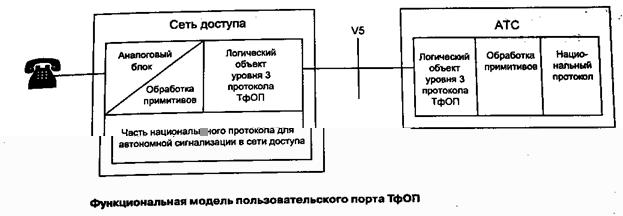

ВаПротокол ТфОП представлен с каждой стороны интерфейса V5 одним или несколькими логическими объектами, функционирование которых описывается в терминах конечных автоматов.

Конечный автомат (FSM тАУ Finite State Machine) тАУ это модель процесса с конечным числом состояний, с конечным числом входных/выходных сигналов и с дискретным временем. Переход FSM из одного состояния в другое может происходить только под воздействием входного сигнала. Такой моделью, как правило, описываются процессы в логических объектах протоколов. Выходными сигналами могут быть сообщения 3 уровня, примитивы и команды/ответы с элементарными функциями логических объектов, а входными сигналами тАУ также и срабатывания таймеров.

Состояния FSMВа на стороне сети доступа (PSTN_AN)

ВлВне обслуживанияВ» (AN0)

В этом состоянии FSM пребывает, когда системой эксплуатационного управления инициирована процедура перезапуска. Все порты ТфОП выведены из обслуживания.

ВлНулевоеВ» (AN1)

В этом состоянии порт неактивен тАУ он не занят обслуживанием вызова, но способен обнаружить (возможно уже существующее) занятие линии абонента.

ВлСеть доступа инициирует создание сигнального путиВ» (AN2)

В это состояние FSM переходит, когда в порту обнаружен сигнал ВлзанятиеВ». К АТС передается сообщение ESTABLISH (создать сигнальный путь), и от нее ожидается подтверждение дающее сообщение ESTABLISH ACK. Если подтверждение не поступает, например из-за перегрузки АТС, сообщениеВа ESTABLISH периодически повторяется с частотой, определяемой таймером Т1.

В этой фазе обслуживания вызова может возникнуть необходимость разрешения конфликта со встречным вызовом.

ВлОтмена создания сигнального путиВ» (AN3)

В состоянии AN3 FSM переходит , если абонент дает отбой, когда сообщение ESTABLISH передано к АТС, но подтверждение ESTABLISH ACK еще не получено. При повторном занятии порта это состояние используется для ограничения количества сообщений ESTABLISH, которые будут переданы в направлении к АТС без получения подтверждения (возможно, из-за перегрузки АТС). По истечении интервала времени, определяемого таймером Т1 (или Т2), FSM возвращается в нулевое состояние AN1.

ВлОбработка данных о линииВ» (AN4)

В этом состоянии FSM переходит, когда сеть доступа передала данные об абонентской линии на АТС, и та ведет их обработку. В состояние AN4 можно перейти только из состояния AN1, и переход из него возможен только в состояние АN1.

ВлПуть активенВ» (AN5)

Это состояние, в котором для данного порта активны нормальные функции сигнализации ТфОП. В состоянии AN5 пользователь может устанавливать нужное ему соединение, участвовать в сеансе связи и прекратить эту связь.

ВлПорт блокированВ» (AN6)

Перейти в это состояние FSM может из любого другого состояния, а выход из него возможен только в нулевое состояние AN1. Когда порт блокирован, его работа прекращается, и его можно деактивизировать, например, путем отключения питания.

ВлСеть доступа требует освободить сигнальный путьВ» (AN7)

В это состояние FSM переходит, когда сеть доступа передает к АТС сообщение DISCONNECT (освободить сигнальный путь), и выходит из него при приеме от АТС сообщения DISCONNECT COMPLETE (путь освобожден). Если такого сообщения нет, соответствующее извещение передается в систему эксплуатационного управления.

Состояния FSM на стороне АТС (PSTN_LE)

ВлВне обслуживанияВ» (LE0)

В этом состоянии FSM пребывает, когда системой эксплуатационного управления инициирована процедура перезапуска. Все порты ТфОП выведены из обслуживания.

ВлНулевоеВ» (LE1)

В этом состоянии порт неактивен тАУ он не занят обслуживанием вызова.

ВлАТС инициирует создание сигнального путиВ» (LE2)

В этом состояние FSMВа переходит, когда АТС, обслуживая входящий вызов, занимает порт и передает к сети доступа сообщениеВа ESTABLISH (создать сигнальный путь). Здесь возможна ситуация, требующая разрешения конфликта со встречным вызовом.

ВлСеть доступа инициирует создание сигнального путиВ» (LE3)

В этом FSM переходит, когда сеть доступа передала АТС сообщение ESTABLISH и ожидает от нее подтверждающее ESTABLISH ACK. ВаЗдесь тоже может возникнуть ситуация, требующая разрешения конфликта со встречным вызовом.

ВлПуть активенВ» (LE4)

Это состояние, в котором для данного порта активны нормальные функции сигнализации ТфОП. В состоянии LE4 пользователь может устанавливать нужное ему соединение, участвовать в сеансе связи и прекратить эту связь.

ВлАТС требует освободить сигнальный путьВ» (LE5)

В это состояние FSM переходит, когда сеть доступа передает к АТС сообщение DISCONNECT (освободить сигнальный путь), и выходит из него при приеме от АТС сообщения DISCONNECT COMPLETE (путь освобожден). Если такого сообщения нет, соответствующее извещение передается в систему эксплуатационного управления.

ВлПорт блокированВ» (LE6)

Перейти в это состояние FSM может из любого другого состояния, а выход из него возможен только в состояние LE1. Когда порт блокирован, его работа прекращается.

Примитивы и сигналы, связанные с элементарными функциями

Примитив тАУ это абстрактное представление данных, несущих сигнал, уведомление, команду или ответ и передавемых от одного функционального блока к другому, причем оба эти блока находятся на одной и той же стороне интерфейса V5, а данные передаются через внутренний интерфейс. Таким функциональны блоком может быть логический объект протокола (и его модель тАУ FSM) или система эксплуатационного управления. Чтобы FSM мог взаимодействовать с функциональными блоками своей стороны интерфейса V5, каждый из них должен содержать функции формирования, передачи, приема и обработки примитивов, которые использует этот FSM.

Имя примитива начинается с прописных букв, идентифицирующих ту группу функций, с которыми взаимодействует FSM, использующий этот примитив. Затем, через дефис, пишется собственно имя, и если оно содержит больше одного слова, эти слова разделяются символом Вл_В».

В приводимых ниже таблицах прописные буквы MDU-CTRL означают, что FSM взаимодействует с системой эксплуатационного управления его стороной интерфейса V5.

Прописные буквы FE означают сигнал, который относится к взаимодействию FSM с функциями порта в сети доступа или с логическим объектом национального протокола в АТС.

Сигналы, используемые FSM на стороне сети доступа при взаимодействии с пользовательским портом

Примитивы, используемые FSM на стороне сети доступа при взаимодействии с системой эксплуатационного управления

Примитивы, используемые FSM на стороне АТС при взаимодействии с системой эксплуатационного управления отличаются от примитивов, используемых FSM на стороне сети доступа лишь направлением.

Сигналы, используемые FSM на стороне АТС при взаимодействии с национальным протоколом.

Сообщения и их структура

Полный перечень сообщений ТфОП представлен в таблице

Ниже эти сообщения специфицируются таким образом, то основное внимание уделяется функциональному определению и информационному содержанию каждого из них.

Спецификация включает в себя:

а) краткое описание сообщения с указанием того, для чего оно служит и в каком направлении передается тАУ от сети доступа к АТС (AN→LE) или от АТС к сети доступа (LE→AN);

б)таблицу, где перечислены информационные элементы сообщения в порядке их следования. Для каждого информационного элементы в таблице указывается:

- направление, в котором это элемент может быть передан, т.е. AN→LE, LE→AN или оба направления;

- обязательность (ВлМВ») или необязательность (ВлОВ») его присутствия;

- длина информационного элемента в байтах.

ESTABLISH (создать сигнальный путь)

Сообщение содержит требование создать сигнальный путь для обслуживания исходящего от абонента или входящего к нему вызова.

Сообщение может содержать только один необязательный информационный элемент.

ESTABLISHACKNOWLEDGE (подтверждение создания пути)

Сообщение подтверждает, что действия, затребованные сообщение ESTABLISH, выполнены.
