Разработка системы управления многосвязных систем автоматического регулирования исполнительного уровня

Введение

Неуклонный рост материальных и духовных потребностей общества стимулирует развитие всех видов науки, техники и промышленных технологий. В результате этого происходит модернизация старых и создание новых технических средств и систем различного целевого назначения. От устаревших их отличают улучшенные потребительские и эксплуатационно-технические характеристики (производительность, точность, сложность функций и качество их исполнения, энергопотребление, надежность, конструктивная сложность, число элементов, интенсивность и скорость протекания процессов, возможность работы в пограничных и критических режимах). Сферы их применения разнообразны: энергетика, транспорт, промышленное производство, авиационная, ракетно-космическая, военная, медицинская, научная и испытательная техника и др.

Сложные технические объекты не могут самостоятельно и нормально функционировать (выполнять алгоритм функционирования) без принудительных (управляющих) воздействий со стороны специально организованного комплекса средств, образующих управляющую подсистему. Для реализации основных ее функций, таких как: а) сбор осведомительной информации о состоянии управляемого объекта и внешней среды; б) преобразование информации (принятие решения); в) формирование управляющих воздействий (исполнение решения) применяются специальные технические средства (устройства). При этом суть и цель автоматизации управления состоит в возможно более полном освобождении человека от выполнения названных выше функций управляющей подсистемы.

Переход от локальной автоматизации к комплексной приводит к необходимости одновременного изменения нескольких управляемых переменных. Усложнение функций, возложенных на технические объекты, повышение требований к качеству их выполнения; необходимость учета взаимодействий локальных процессов; повышение порядка и сложности математических моделей и др. существенно усложняют задачу управления. При этом сложные технические объекты должны рассматриваться не только как многомерные, но и как многосвязные. Примерами могут служить летательные аппараты, их силовые и энергетические установки; исполнительные подсистемы роботов и т.п. В них многосвязность проявляется в наличии перекрестных связей, за счет которых управляющее воздействие, поданное на любой из входов, приводит к изменению несколько выходов.

Сложность алгоритмов функционирования и математических моделей современных технических объектов, их многосвязность приводят, как правило, к невозможности применения централизованного (радиального) управления на основе единой цели и алгоритма, обеспечивающего наилучшее (или допустимое) значение показателя эффективности. Это связано с наличием ряда проблем информационного, математического, методологического и технического характера.

Более конструктивным (при современном уровне развития науки и техники) является подход децентрализации, при котором функции управления распределяются между несколькими, взаимодействующими между собой и с техническим объектом, управляющими центрами (узлами, устройствами). Организационная структура управляющей подсистемы при этом усложняется и часто оказывается многоуровневой (иерархической), в которой между некоторыми парами узлов управления присутствуют отношения соподчинения. Несмотря на некоторое снижение эффективности по сравнению с гипотетическим вариантом радиального управления, децентрализация дает возможность практического осуществления управления сложными техническими объектами. При этом центры управления верхних (командных) уровней, реализуя более сложные алгоритмы управления, получают осведомительную информацию от узлов управления нижних уровней в некотором обобщенном (усредненном) виде. По этой причине скорости протекания процессов управления на двух соседних уровнях в большинстве случаев могут различаться в десятки раз. Наиболее быстрыми и оперативными будут процессы на самом нижнем, исполнительном уровне, где требуемая скорость изменения управляющих воздействий определяется свойствами управляемого объекта. Цели (задачи) для узлов управления исполнительного уровня, как правило, простейшие: регулирование значений управляемых переменных технического объекта в соответствии с предписанными (со стороны верхних уровней) законами их изменения во времени. При этом управляющие центры верхних уровней решают более сложные задачи, связанные с координацией, адаптацией подчиненных им подсистем нижних уровней и с оптимизацией режимов работы объекта. Определение числа уровней, а также необходимого числа узлов (центров) управления на каждом уровне в составе управляющей подсистемы, распределение между ними целей управления, определение алгоритмов их достижения тАУ вот характерные проблемы, возникающие при разработке системы с децентрализованным (распределенным) управлением. Для выбора подходящего варианта организационной структуры управляющей подсистемы в настоящее время нет аналитических методов, потому используют экспертные оценки, опыт предыдущих и аналогичных разработок, рекомендации методов структурного анализа и синтеза сложных систем, методы компьютерного моделирования.

Темпы и скорости процессов управления на разных уровнях существенно различаются. По степени оперативности (по частоте принятия решений), по сложности и общности целей управления, кроме первого (самого нижнего, исполнительного) уровня, осуществляющего оперативное управление подсистемами технического объекта, можно укрупнено выделить ещё два более высоких уровня управления: второй (тактический) уровень и третий (стратегический) уровень. Каждый из них, в общем случае, может содержать несколько подуровней управления.

Тактический уровень управления осуществляет согласование, координацию сепаратных подсистем первого уровня, а при необходимости, обеспечивает им свойства адаптации за счет изменения параметров их алгоритмов управления.

На стратегическом уровне осуществляется оптимизация некоторых обобщенных показателей функционирования сложного технического объекта.

Алгоритмы управления, реализуемые каждым из уровней, базируются на использовании осведомительной информации, получаемой от нижестоящих уровней. В то же время функционирование центра управления любого уровня определяется директивной, управляющей информацией, поступающей со стороны вышестоящих уровней. Многоуровневый подход к организации управляющей подсистемы создает предпосылки для разбиения процесса проектирования системы управления сложными объектами на ряд последовательных этапов. При этом при разработке алгоритма управления для некоторого уровня обычно возможна идеализация нижних уровней, при которой считают, что их цели управления достигаются быстро и точно, а управляющие (директивные) воздействия со стороны верхнего уровня ВлзамораживаютсяВ», либо имеют некоторый типовой вид.

Сложные (многосвязные) технические объекты в совокупности с узлами (устройствами) управления первого, исполнительного уровня образуют подсистемы оперативного управления, которые представляют собой многосвязные системы автоматического регулирования (МСАР) по типу следящих систем. Задающие воздействия для них формируются на втором, тактическом уровне, а цели управления состоят в воспроизведении с достаточной точностью требуемых законов изменения для каждой управляемой переменной. При этом критерием оценки эффективности МСАР будут функционалы от ошибок воспроизведения задающих воздействий. На этапе расчета МСАР эти воздействия принимаются типовыми, а преобразовательные и собственные динамические свойства МСАР определенным образом ограничиваются, чтобы при синтезе алгоритмов управления тактического уровня их неидеальностью можно было пренебречь.

Проектирование МСАР следящего типа, как подсистем исполнительного уровня в составе многоуровневой системы управления представляет собой традиционную для ТАУ задачу динамического синтеза. Однако ее решение имеет весьма существенные особенности, обусловленные факторами многомерности и многосвязности объекта управления ОУ; высоким порядком его математической модели; особенностями оценки качества работы МСАР и др. По этим причинам непосредственное применение традиционных инженерных методов синтеза одномерных следящих СУ оказываются невозможным без их обобщения на многомерный случай. Научные работы в этой области, в основном, посвящены аналитическим методам оптимального синтеза МСАР. Используемые при этом функционалы качества (критерии оптимальности) назначаются, как правило, исходя из условий математической разрешимости задачи, и в большинстве своем имеют обобщенный, абстрактный характер, слабо связанный с инженерными приложениям и требованиями.

Несмотря на большое число публикаций и монографий, в основном двадцатилетней давности, в учебной литературе по теории автоматического управления инженерным методам динамического синтеза МСАР не уделяется должного внимания. Именно этим обусловлен выбор темы исследования.

Цель работы: частичный синтез и исследование многомерной САР исполнительного уровня в составе распределенной системы управления сложным техническим объектом.

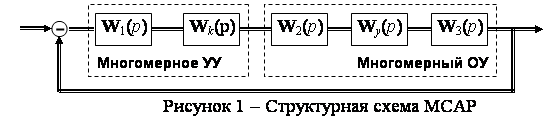

Исходные данные. Структурная схема рассматриваемой МСАР, показана на рисунке 1.

Передаточные матрицы (ПМ) линейных МДЗ в составе двумерной МСАР имеют вид:

W₁(p)=diag{W_p₁(p); W_p₂(p)};

W₂(p)=diag{W₀₁(p); W₀₂(p)};

W₃(p)=diag (1/p); 1/p)},

где W_pi() тАУ подлежащая определению ПФ i-го сепаратного регулятора; i = 1; 2.

W₀_i(p) = ВатАУ ПФ неизменяемой частиi-го сепаратного канала;

W_k() тАУ ПМ компенсатора (в работе рассматриваются два его варианта):

a)W_k() = [E+W_x()] тАУ ПМ компенсатора с прямыми перекрестными связями;

) W_k() = [E тАУ W_x()]^тАУ1 тАУ ПМ компенсатора с обратными перекрестными связями.

Здесь , а W_x₁() и W_x₂() тАУ подлежащие определению передаточные функции прямых (или обратных) перекрестных связей в составе последовательногокомпенсатора, обеспечивающего свойство автономности каналов регулирования.
