Типовой профиль опор ВЛС. Классификация электрокабелей

ГОУ ВПО СибГУТИ

Колледж телекоммуникации и информатики

Заочное отделение

Контрольная работа № 1

По дисциплине: Линейные сооружения связи.

Группа: КС 81, Шифр: 4-КС-08-32

Костромин Николай Алексеевич

Новосибирск 2009


Контрольная работа №1


Задание 1

1. Выберите типовой профиль опор ВЛС по заданному количеству подвешиваемых цепей.

2. Изобразите на рисунке выбранный профиль опоры, поясните рисунок.

3. Исходя из заданной толщины гололеда и назначения ВЛС, определите тип ВЛС по механической прочности и длину пролета.

4. Приведите рисунок, изображающий заданный элемент ВЛС, поясните его конструкцию и назначение.

5. Составьте схему скрещивания двух цепей ВЛС 16-элементной секции скрещивания по заданным индексам; определите индекс и составьте схему взаимной защищенности между этими цепями.

Таблица 1 тАУ Исходные данные.

ВариантКоличество цепейТолщина гололедаНазначение ВЛСЭлемент ВЛСИндекс скрещивания
Цепь 1Цепь 2
61415Стальная телефоннаяТраверса металлические1-2-4-81-8

Решение:

1. Профиль опор ВЛС:

Выбираем типовой профиль опоры ВЛС, исходя из заданного количества подвешиваемых цепей. Приводим эскиз опоры:

Для заданного варианта подходит профиль №4 или профиль №4а.

Приводим эскиз профиля опоры №4:


Выбор типа ВЛС

Тип линииТолщина гололеда, ммЛинии сельской связи
Длина пролета, мЧисло опор
О55020
Н105020
У154025
ОУ2035,728

Выбранный тип

У154025

2. Воздушные линии связи состоят из металлических проводов, подвешенных на опорах с помощью изоляторов и специальной арматуры.

Основными линейными материалами для устройства воздушных линий связи являются проволока (линейная и перевязочная), арматура для изоляции и крепления проводов на опорах.

Проволока. Линейная проволока, применяемая для проводов ВЛС, должна обладать высокой электрической проводимостью, большой механической прочностью и достаточной эластичностью, устойчивостью против коррозии, экономичностью изготовления. В соответствии с указанными требованиями наибольшее применение для проводов воздушных линий связи получили медная, биметаллическая и стальная проволоки.

Для крепления проводов на изоляторах применяется перевязочная проволока диаметром 2 и 2,5 мм, стальная мягкая оцинкованная тАУ для стальных проводов и медная мягкая тАУ для проводов из цветных металлов.

Для соединения концов линейных проводов пайкой используется спаечная проволока: стальная мягкая луженая диаметром 1 тАФ 1,2 мм тАФ для стальных проводов и медная мягкая диаметром 1 и 1,5 мм тАФ для проводов из цветного металла (соответственно диаметром 3 и 3,5тАФ4 мм).

Арматура. Для изоляции проводов ВЛС их укрепляют на изоляторах. В соответствии со своим назначением изоляторы должны обладать большим электрическим сопротивлением, малыми диэлектрическими потерями и высокой механической прочностью. Этим требованиям в наибольшей мере удовлетворяют фарфоровые изоляторы. Употребляются также стеклянные изоляторы, изготавливаемые из малощелочного стекла.

Фарфоровые и стеклянные изоляторы имеют одинаковую форму. Внутри изолятор имеет винтовую нарезку для укрепления его на крюке или штыре. При навертывании изолятора на штырь на последний предварительно наматывается просмоленная пенька (каболка) или полиэтиленовый колпачок.

Стальные крюки изготовляют следующих типов: КН-20, КН-18, КН-16 и КН-12 (крюк низковольтный диаметром соответственно 20, 18, 16 и 12 мм).

Траверсы изготавливают из дерева (дуба, сосны, лиственницы, ели, кедра) и угловой разнобокой стали. Деревянные траверсы пропитывают противогнилостным составом. Наиболее широко применяются восьмиштырные траверсы.

На траверсах укрепляются стальные штыри с размерами, соответствующими типу траверс (деревянные или стальные), и изоляторы.

Арматура в основном выбирается исходя из диаметра и условий крепления, применяемого провода.

Кроме рассмотренной основной арматуры, при строительстве воздушных линий связи применяются кронштейны, подвесные крюки, накладки, а также различные крепежные материалы (болты, глухари, подкосы и пр.).

Опоры. Опоры воздушных линий связи должны обладать достаточной механической прочностью, сравнительно продолжительным сроком службы, быть относительно легкими, транспортабельными и экономичными. До последнего времени на воздушных линиях связи применялись опоры из деревянных столбов. Затем начали широко применяться железобетонные опоры.

Деревянные столбы для опор линий связи заготавливают в основном из сосны, лиственницы, ели, кедра и пихты. Размеры столбов выбирают в зависимости от класса и типа линии, числа проводов, способа их подвески и допускаемого расстояния от нижнего провода до земли. Наиболее широко применяются столбы длиной 6,5; 7,5; 8,5 м с диаметром в вершине от 12 до 22 см; для устройства переходных опор большей высоты применяются, кроме того, столбы длиной 9,5; 11 и 13 м с диаметром в вершине от 14 до 24 см.

Деревянные опоры, особенно их нижние части, находящиеся у поверхности земли, подвержены гниению. По этой причине срок службы деревянных столбов сравнительно невелик тАФ 5тАФ7 лет. Для увеличения срока службы деревянные столбы (а также приставки, служащие для укрепления столбов) пропитывают противогнилостным составом тАФ антисептиками. В качестве последних применяются креозотовое и антраценовое масло, а также уралит, фтористый натрий и др.

Железобетонные опоры и приставки прочны и долговечны. Из железобетона изготовляют все основные типы опор: промежуточные, угловые, анкерные, вводные, кабельные. Для строительства линий связи наиболее широко применяются опоры прямоугольного сечения.

Железобетонные опоры изготовляются длиной 6,5; 7,5 и 8,5 м.

Для линий связи применяются следующие марки железобетонных опор: ПО тАФ прямоугольная облегченная и ПОН тАФ то же, с предварительно напряженной арматурой

Наряду с железобетонными опорами на линиях связи широко применяют железобетонные приставки, укрепляющие деревянные опоры для удлинения срока их службы.

Ниже приведении эскиз ВЛС:

3. Линейная проволока, применяемая для проводов ВЛС, должна обладать высокой электрической проводимостью, большой механической прочностью и достаточной эластичностью, устойчивостью против коррозии, экономичностью изготовления. В соответствии с указанными требованиями наибольшее применение для проводов воздушных линий связи получили медная, биметаллическая и стальная проволоки.

Стальная проволока изготовляется диаметром 5; 4; 3; 2,5; 2 и 1,5 мм. Проволока диаметром 5; 4 и 3 мм применяется для линий междугородной связи, а диаметром 2,5; 2 и 1,5 мм тАФ для местных линий.

Стальная проволока имеет сравнительно небольшую стоимость. Однако большое активное сопротивление ее, сильно возрастающее с увеличением частоты (вследствие значительного поверхностного эффекта в стали, являющейся магнитным материалом), ограничивает возможность уплотнения стальных цепей и их использование для дальних телефонных связей (практически для телефонной связи стальные цепи используются на расстоянии до 200тАФ250 км). Кроме того, стальная проволока подвержена коррозии. Для лучшей защиты от коррозии стальную проволоку покрывают слоем цинка.

4. Для уменьшения величины взаимных и внешних влияний на ВЛС применяется скрещивание по определенной схеме. Схема скрещивания - закономерность распределения отдельных скрещиваний на каждой цепи вдоль линии. Выбор схемы скрещивания определяется достижением максимальной защищенности при минимальных затратах.

Индекс скрещиванияНомера элементов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

1

Х Х Х Х Х Х Х Х Х Х Х Х Х Х Х

2

ХХХХХХХ
4

ХХХ
8

Х

1-2-4-8

XXXXXXXXXX

1

ХХХХХХХХХХХХХХХ
8

Х
1-8

Х

ХХХХХХХХХХХХХ

Индекс взаимной защищенности 2-4

XXXX

Задание 2

1. Поясните марку заданного электрического кабеля и приведите его классификацию по указанным признакам.

2. Приведите эскиз заданного кабеля и укажите все элементы его конструкции.

3. Укажите многоканальные системы передачи, работающие по заданному кабелю.

4. Укажите физический смысл первичных и вторичных параметров передачи; приведите и поясните их частотную зависимость. На заданной частоте укажите нормативные значения параметров передачи. Исходные данные приведены в табл. 4.


Марка кабеляЧастота для определения параметров, кГц
КМГ-410 000

Решение:

1. Расшифровываем маркировку заданного кабеля:

Марка кабеля: КМГ-4

К - коаксиальный

М - магистральный

Свинцовая влагозащитная оболочка

Б - бронированный, броня из двух стальных лент с наружным джутовым

покрытием с нанесенным меловым покрытием

4 - четыре стандартные коаксиальные пары

Признаки классификации

КМГ-4

1. По назначениюМеждугородный магистральный
2. По конструкции и взаимному расположению жилКоаксиальный
3. По спектру передаваемых частотВысокочастотный
4. По материалу и структуре изоляции основных проводниковШайбовая полиэтиленовая
5. По материалу влагозащитной оболочкиСвинцовая
6. По конструкции защитно-бронивых покрововБроня из двух стальных лент с наружным джутовым покрытием с нанесением мелового покрытия
7. По условиям прокладкиПодземный

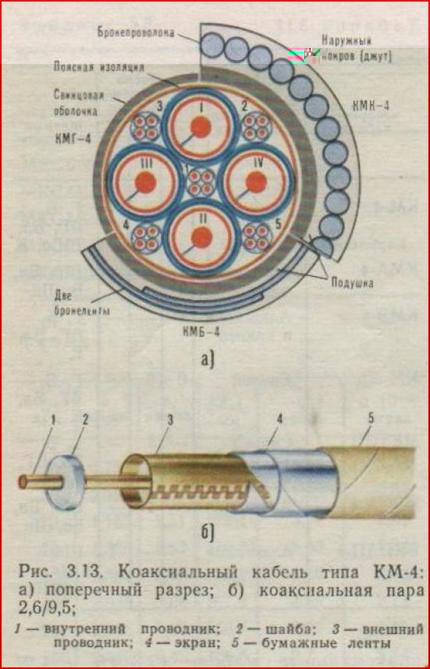

2. Эскиз заданного кабеля и укажите все элементы его конструкции


3. Основные электрические характеристики кабеля КМГ-4:

ХарактеристикаЗначение

Линейный спектр, кГц;

Длину усилительного (регионального) участка, км;

расстояние между ОУП, км.

312-8500

6

240

4. Физический смысл первичных и вторичных параметров передачи.

Первичные параметры передачи

Электрические свойства линий связи и качество передачи по ним полностью характеризуются первичными параметрами передачи: активным сопротивлением R, индуктивностью L, емкостью С, проводимостью изоляции G. Эти параметры не зависят от напряжения и передаваемого тока, а определяются лишь конструкцией линии, используемыми материалами и частотой тока.

Вторичные параметры передачи

Вторичными параметрами линии являются волновое (характеристическое) сопротивление ZB и коэффициент распространения у. Они широко используются для оценки эксплуатационно-технических качеств линии связи. При проектировании, сооружении и эксплуатации кабельных магистралей в первую очередь нормируются и контролируются именно вторичные параметры линии.

Первичные параметры коаксиального кабеля КМ-4 приведены в табл.

f, МГцR, Ом/кмL, мГн/кмC, нФ/кмG, мкСм/км
10134,10,26548201

Частотные характеристики вторичных параметров кабеля приведены в табл.

f, МГцΑ, дБ/км|Zв|, Ом

Β, рад/км

Ν*103, км/с

107,85674,3-224,13280

В четырехкоаксиальном кабеле две диаметрально расположенные коаксиальные пары предусмотрены для многоканальной телефонной связи, а вторые две пары тАФ для телевидения. По телефонным парам можно организовать 1920 каналов в спектре 312тАФ 8500 кГц или 3600 каналов в спектре до 18 000 кГц или 10 800 в спектре 60 000 кГц. Для телевидения как черно-белого, так и цветного занимается спектр частот до 6 МГц. Возможно также использование коаксиальной пары для 300 телефонных разговоров в спектре 312тАФ1500 кГц и телевизионных программ в спектре 1900тАФ 8500 кГц. По данному кабелю работает цифровая система передачи ИКМ-1920.

Расстояние между усилительными пунктами равно 6 км при передаче в диапазоне до 8,5 МГц н 3 км при передаче до 18 МГц. Усилительные пункты получают электропитание дистанционного от обслуживаемых пунктов, расположенных через 120тАФ240 км на кабельной магистрали. Аппаратура дает усиление до 43,4 дБ. Максимальная дальность связи 12 500 км. Основные электрические характеристики коаксиальной нары 2,6/9,5; номинальное волновое сопротивление 7В = 75 Ом; внутренняя неоднородность (коэффициент отражения) р = 2*10-3; переходное затухание Aо=122 дБ при частоте 300 кГц; коэффициент затухания а на частоте 1 МГц равен 2,48 дВ/км; испытательное напряжение U=3,7 к В постоянного тока.


Задание 3

1. Поясните марку заданного оптического кабеля и приведите его классификацию по указанным признакам.

2. Приведите эскиз заданного кабеля и поясните его элементы конструкции.

3. Приведите достоинства и недостатки оптических кабелей связи.

4. Поясните физический смысл параметров, приведенных в табл. 3.

Таблица 3 - Исходные данные

Марка кабеля

Параметр OK

ОКСА-Т6.О-10-0,22-8Числовая апертура

Решение:

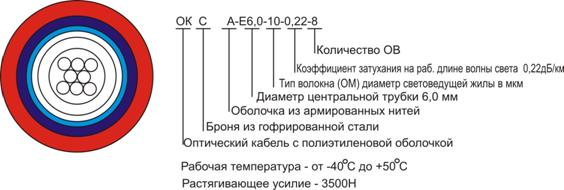

1,2. Марка оптического кабеля, эскиз кабеля:

Признаки классификации

ОКСА-Т6.О-10-0,22-8
1. По назначению:Линейный кабель для прокладки вне зданий
2. по конструкции сердечника:Плоская конструкция
3. по профилю показателя преломления :Ступенчатый
4. по типу волокна:Одномодовый
5. по условиям прокладки:Предназначены для прокладки в легких грунтах, кабельной канализации, трубах, блоках, коллекторах, на мостах и в кабельных шахтах.Подземный

3. Достоинства и недостатки оптических кабелей связи

Достоинствами ОК по сравнению с электрическими являются:

- возможность передачи большого потока информации;

- малое ослабление и независимость его от частоты в широком диапазоне;

- высокая защищенность от внешних электромагнитных помех;

- малые габаритные размеры и масса;

- надежная техника безопасности (отсутствие искрения и короткого замыкания).

К недостаткам можно отнести:

- сложная технология изготовление оптического волокна;

- дорогое оборудование монтажа;

4. Числовая апертура - Показатель, характеризующий способность оптического волокна захватывать падающий световой поток. Определяется как максимальный угол, при котором для вводимого в волокно светового излучения обеспечивается полное внутреннее отражение.

Числовая апертура характеризует все компоненты оптического канала СКС тАУ оптоволокна, источники и приемники излучения. Для минимизации потерь энергии апертуры соединяемых элементов должны быть согласованными друг с другом.

Рис. 1

Если рассмотреть распространение сигнала с позиций геометрической оптики, то световые лучи, входящие под различными углами, будут распространяться по разным траекториям.


Рис. 2

Рис. 3 Волоконные световоды: а) эпюра показателя преломления; б) прохождение луча: 1 тАУ одномодовые; 2 тАУ многомодовые; 3 тАУ градиентные

Как видно из рисунка, ход лучей в различных световодах различен. В ступенчатом многомодовом световоде лучи резко отражаются от границы сердечник тАФ оболочка. Причем пути следования различных лучей различны, и поэтому они приходят к концу линии со сдвигом по времени. Это приводит к искажению передаваемого сигнала (дисперсии).

Градиентные световоды также являются многомодовыми. Но здесь лучи распространяются по волнообразным траекториям. Причем лучи, находящиеся близко от оси световода, проходят меньший путь, но в области с большим показателем преломления, а периферийные лучи имеют большой путь, но в среде с меньшим показателем преломления. В результате скорость распространения различных лучей выравнивается и они приходят к концу линии практически в одно время. Вследствие этого искажения передаваемого сигнала в градиентных световодах меньше, чем в ступенчатых.


Задание 4

1. Поясните причины и природу взаимных влияний между цепями линий связи.

2. Поясните физический смысл первичных и вторичных пара
