Модернизация телефонной сети Аккольского района Акмолинской области

Принято считать, что развитие телефонной связи в мире началось в 1876 году, который был отмечен получением Александром Грэхемом Беллом патента на изобретение электромагнитного телефона. Из истории развития техники известно, что похожие изобретения были сделаны задолго до 1876 года. Но по ряду причин эти разработки не были официально зарегистрированы. Следуя общепринятым нормам патентоведения, Александр Грэхем Белл считается первооткрывателем телефонной связи [17].

Термин "Телефонная сеть" трактуется как вторичная сеть, предназначенная для передачи телефонных сообщений. Телефонная сеть общего пользования (ТФОП) имеет однозначный перевод тАУ Public Switched Telephone Network (PSTN). В зависимости от уровня иерархии ВСС РК различают международную, междугородную, внутризоновые и местные телефонные сети.

В качестве коммутационного оборудования на ТФОП используются телефонные станции и телефонные узлы. Телефонная станция (далее будут рассматриваться только автоматические телефонные станции тАУ АТС) тАУ это коммутационная станция, обеспечивающая подключение абонентов к ТФОП. Телефонный узел тАУ это коммутационный узел, предназначенный для установления транзитных соединений на ТФОП [17].

Необходимость в разработке новых принципов построения сетей электросвязи возникает, как правило, при появлении каждого нового поколения техники передачи и распределения информации. Для телефонной связи внедрение цифровых систем передачи и коммутации представляет собой характерный пример подобного процесса [7].

Взаимоувязанная сеть связи (ВСС) Республики Казахстан в начале 90-х вступила в фазу существенных качественных изменений, обусловленных широким внедрением цифровой техники передачи и коммутации. Городские (ГТС) и сельские (СТС) телефонные сети претерпевают при цифровизации ВСС РК наиболее существенные изменения.

Первичная и телефонная сети в сельской местности имеют ряд специфических особенностей. Ресурсы СПС обычно используются для проводного вещания, телеграфной связи, организации арендованных линий, а функциональные возможности СТС тАУ для построения внутрипроизводственных телефонных сетей (ВПТС), диспетчерских телефонных сетей (ДТС) и прочих атрибутов системы управления бывших колхозов и совхозов. Эти причины послужили основанием для создания еще одного руководящего документа тАУ "Принципы организации электросвязи в сельской местности".

При разработке основных принципов построения национальной системы электросвязи целесообразно тщательно анализировать соответствующие международные рекомендации и стандарты. Можно перечислить несколько причин, подтверждающих справедливость этого утверждения: во-первых, только соблюдение упомянутых рекомендаций и стандартов обеспечит надежную и качественную международную связи, в которой нуждается любая страна, стремящаяся к интеграции в международное сообщество; во-вторых, эти рекомендации и стандарты представляют собой результаты работы международных исследовательских центров, какими являются, например, ССЭ и ETSI; не использовать созданный ими потенциал вряд ли разумно; в третьих, ни использование импортной, ни экспорт собственной техники невозможны без внесения соответствующих коррекций в аппаратно-программные средства оборудования электросвязи для согласования его основных характеристик и требований национальной сети.

В настоящем дипломном проекте с учетом выше перечисленных условии и требовании рассматривается вопросы модернизации телефонной сети с. Урюпинка Аккольского РУТ Акмолинской области. В качестве АТС выбрана коммутационная система КВАНТ-Е.

Данная коммутационная система была известна в варианте квазиэлектронных АТС (были созданы по решению ВПК в 70-е годы). В 1989 году разработано второе поколение АТС тАШКВАНТтАЩ, уже цифровых под условным названием тАШКВАНТ-СИСтАЩ (справочно-информационных служб).

С 1995 года началось производство АТС следующего - третьего поколения АТС КВАНТ - в Евроконструктиве. С каждым поколением улучшались технические и эксплуатационные показатели АТС. Пример: АТС КЭ 2048 NN - 25-30 стативов,1,5 Вт/N; АТС Э CИC 2048 NN - 10-12 стативов, 2,0 Вт/N; КВАНТ Е (1996 г.) 2048 NN - 3 статива, 0,6 Вт/N; КВАНТ Е (1998 г.) 2048 NN - 2 статива, 0,5 Вт/N.

В настоящее время систему производят следующие предприятия- разработчики: Квант-Интерком (г. Рига, Латвия); Квант - Спб (г. Санкт-Петербург, Россия). Предприятия - изготовители: ГАО ВЭФ (г. Рига, Латвия); АО ИМПУЛЬС (г. Москва, Россия); АО СОКОЛ (г. Белгород, Россия); Завод автоматики (г. Екатеринбург, Россия); Завод ТЕСТ (г. Ромны, Украина); Завод ТА (г. Львов, Украина); ЗСТ (г. Благоевград, Болгария).

Кроме замены АТС при модернизации телефонной сети с. Урюпинка расширена местная кабельная сеть, заменена система передачи с межстанционными линиями связи.


1. Аналитические исследования по теме проекта и разработки по их технической реализации

1.1 Географическо-экономические особенности региона

Акмолинская область, находясь в центре Евразии, граничит с несколькими областями Казахстана и является сегодня тАУ одним из крупных инвестиционно привлекательных регионов Северного Казахстана. Располагая уникальными природными богатствами тАУ хромитовые, медно-цинковые, золотосодержащие, никель-кобальтовые, титано-циркониевые руды, в сочетании с выгодностью географического расположения и обеспеченностью транспортными и коммуникационными системами, область по праву заслуживает особого внимания инвесторов. Свидетельством тому являются успешно действующие в нашем регионе иностранные и совместные предприятия, представляющие интересы компаний таких стран мира, как Китай, США, Великобритании, Германии, Турция, Испании и др. Уровень технологий и интеллектуального потенциала региона отвечает современным требованиям рынка и способен осваивать новые виды продукции. Немаловажную роль для развития области играет и столица Республики Казахстан город Астана.

Наша область предлагает возможность для инвестирования и развития таких отраслей промышленности как: горнодобывающая, обрабатывающая и легкая промышленность, энергетика, металлургия, машиностроение, сельское хозяйство.

Акмолинская область, занимая выгодное географическое положение, располагает развитой сетью транспортных коммуникаций. Железные дороги с крупными узловыми станциями соединяют важные направления север с югом, запад с востоком.

В 2006 году Акмолинская область достигла хороших темпов, как в реальном секторе экономики, так и в социальной сфере. В 2006 году позитивный характер экономического развития сохранился, о чем свидетельствуют увеличение производства товаров и услуг почти во всех отраслях и сферах экономики, рост инвестиций в основной капитал, умеренные темпы инфляций, сохранение роста реальных доходов населения и внутреннего потребления. По сравнению с 2005 и 2004 годами производство промышленной продукции увеличилось на 16,2%, в т.ч. в горнодобывающей промышленности рост составил 24%, обрабатывающей промышленности-2,6%. В 2006 г. произведено промышленной продукции в действующих ценах на сумму 273,7 млрд.тенге. Индекс физического объема производства продукции по сравнению с 2005 годом и составил 116,2%. Объем продукции сельского хозяйства во всех категориях хозяйств по оценке составил 26,5 млрд тенге и снизился на 7% по сравнению с 2005 годом, что связано с низки по сравнению с прошлым годом урожаем. За 2006 год на развитие экономики и социальной сферы использовано 138,5 млрд. тенге инвестиций в основной капитал, что на 14,7% больше, чем в предыдущем году.

Рассматриваемый в дипломном проекте Аккольский район расположен в южной части Акмолинской области. Образован в 1928 году. Площадь около 6,9 тыс. км². Население свыше 30 тысяч. Средняя плотность населения 5,6 чел. на 1 км².

На территории Аккольского района 9 сельских и 1 городская администрации. Административный центр района тАУ г. Акколь. Рельеф территории равнинно-мелкосопочный. Почвы: южные чернозёмы, глинистые и суглинистые в комплексе с солонцами. Климат континентальный, засушливый. Среднегодовое количество атмосферных осадков составляет 300-350 мм. Район богат водными ресурсами таких как, реки: Талкара, Аксуат, Колутон; озёра - Жарлыколь, Итемген, Шортанколь, Балыктыколь.

На территории Акккольского района около 20 промышленных предприятий, 10 строительных и транспортных организации. Развивается субъекты среднего и малого бизнеса. Площадь сельскохозяйственных угодий 567,0 тыс. га, в том числе пашня 226,0, пастбища 318,5 тыс.га. Район в основном выращивает и экспортирует пшеницу.

В районе 39 дошкольных учреждений, 34 общеобразовательные школы, детская музыкальная школа, Дом школьника, ПТШ-10, 24 клуба, 4 Дома культуры, 39 лечебно-профилактических учреждений. Издаётся районная газета. По территории Аккольского района проходят железная дорога. Астана-Кокшетау - Макинск, автомобильная дорога Акколь-Астана и др.

На территории района находится: Аккольское месторождение мраморов, Аккольский щебёночный комбинат, Аккольский лесхоз, Месторождение гранитов, ремонтно-механический завод и другие организации.

Население по статистическим данным составляет: в городе тАУ 16,110 человек, в сёлах - 15,837 человек. В районе наблюдается прирост населения.

1.2 Краткая характеристика сферы телекоммуникации

На 10.11.2006 г. Аккольские районные сети телекоммуникации имеют задействование абонентов ГТС и СТС в количестве 4774, при монтированной станционной емкости на 4674 номеров. В городской телефонной сети задействованная станционная емкость составляет 90% (2520 номеров). В качестве ЦС Аккольского РУТ с 2004 г. эксплуатируется SI- 2000.

Сельские телефонные сети Аккольского РУТ состоит из девяти сельских оконечных станций (ОС) различных типов, а также центральной станции (ЦС) (рисунок 1.1).

На 10.11.2006 сельские сети задействованы на 94,8 %, при монтированной станционной емкости на 1974 номеров, задействовано тАУ 1888 номера, в основном это абоненты квартирного сектора. В качестве оконечных станции (ОС) эксплуатируется АТСК 50/200, М-200, Квант-Е. Все сельские абоненты обеспечены выходом на междугороднюю и международную связь. На сельских станциях, где эксплуатируется АТСК 50/200 для постоянного контроля за работой установлены модемы.

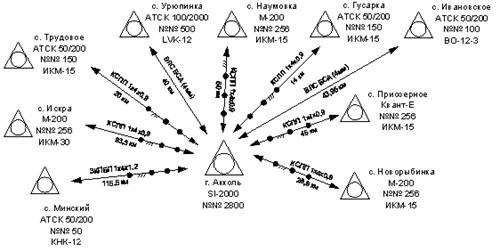

Рисунок 1.1 тАУ Схема организации связи Аккольского РУТ

В Аккольском районе постоянно проводятся работы по реконструкции и модернизации сферы телекоммуникации. Например, работы по подготовке помещения под новую электронную станцию, переключение абонентов существующей станции на населенных пунктах (АТСК 50/200 на цифровую), аналоговых оборудовании на аппаратуру ИКМ-30, телефонизация сел, где отсутствуют АТС и др.

На 2005 - 2007 годы планируется дальнейшая модернизация сельских телефонных станций АТСК-50/200 на электронные в остальных населенных пунктах. На второй и третий квартал 2007 и в начале 2008 годов планируется ремонт и реконструкция линейно-кабельного хозяйства во всех сельских населенных пунктах для дальнейшего увеличения количества абонентов.

Планируется подготовка новых помещений под АТС в селах. Для более качественной работы соединительных линий между ЦС и ОС планируется капитальный ремонт кабельных линий в селах Приозерное, Искра, Трудовое. Сводные сведения о состоянии телекоммуникаций СТС (таблица 1.1).

Из таблицы 1.1 видно, что в рассматриваемом участке с. Урюпинка эксплуатируется АТСК-100/2000 и в качестве каналообразующего оборудования -LVК-12. Данные системы в настоящее время не выпускается заводом-изготовителем, из-за этого отсутствует ремонтная база. Наряду физическим износом стоит и моральный износ.

Таблица 1.1 тАУ Сводные сведения о состоянии телекоммуникаций СТС

п/п

Наименование

станции

Наименование

населенного пункта

Система

коммутации

Монтированная емкость, номеровСистема передачи

Тип

направляющей

системы

Расстояние от ЦС-ОС, кмПримечание
12345678
1ЦСг. АккольSI-20002800
2ОС-1ИскраМ-200256ИКМ-30КСПП 1*4*0,993,5подключен к ОС-1 с. Степок с РСМ-11
3ОС-2НоворыбинкаМ-200256ИКМ-15КСПП 1*4*0,928,9подключен к ОС-2 с. Калинино и с. Курлыс с прямыми номерами
4ОС-3ТрудовоеАТСК50/200150ИКМ-15КСПП 1*4*0,920,0подключен к ОС-3 с.Подлесное и с. Кирово с прямыми номерами
5ОС-4ГусаркаАТСК50/200150ИКМ-15КСПП 1*4*0,914,0
6ОС-5НаумовкаМ-200256ИКМ-15КСПП 1*4*0,950,0подключен к ОС-5 с. Виноградовка и с.Орнек, с. Филиповка прямыми номерами
7ОС-6Урюпинка

АТСК100/

2000

500LVK-12ВЛС БСА (4мм)40,0подключен к ОС-6 с. Амангельды и с.Ерофеевка, с. Малоалександровка с прямыми номерами
12345678
8ОС-7ПриозерноеКвант-Е256ИКМ-15КСПП 1*4*0,945,0подключен к ОС-7 с.Лидиевка с прямыми номерами
9ОС-8ИвановскоеАТСК50/200100ВО-12-3ВЛС БСА (4мм)43,95
10ОС-9МинскийАТСК50/20050КНК-12ЗКПБП 1*4*1,2115,5

Примечание: Кроме выше указанных не телефонизированных сел (таблица 1.1): Малый Барап, Красный горняк, Кзыл-ту, Кенес, Радовка, Красный Бор непосредственно соединены к ЦС и имеют прямые номера.

1.3 Сравнительная оценка характеристик современных систем коммутации

Цифровые системы коммутации более эффективны, чем однокоординатные системы пространственного типа. Основные преимущества цифровых АТС: уменьшение габаритных размеров и повышение надежности оборудования за счет использования элементной базы высокого уровня интеграции; повышение качества передачи и коммутации; увеличение числа вспомогательных и дополнительных служб; возможность создания на базе цифровых АТС и цифровых систем коммутации интегральных сетей связи, позволяющих внедрение различных видов и служб электросвязи на единой методологической и технической основе; уменьшение объема работ при монтаже и настройке электронного оборудования в объектах связи; сокращение обслуживающего персонала за счет полной автоматизации контроля функционирования оборудования и создания необслуживаемых станций; значительное уменьшение металлоемкости конструкции станций; сокращение площадей, необходимых для установки цифрового коммутационного оборудования. Недостатки цифровых АТС: высокое энергопотребление из-за непрерывной работы управляющего комплекса и необходимости кондиционирования воздуха [4].

Особенности цифровых коммутационных устройств с импульсно-кодовой модуляцией (ИКМ) сигналов: процессы на входах, выходах и внутри устройств согласованы по частоте и времени (синхронные устройства); цифровые коммутационные устройства являются четырехпроводными в силу особенностей передачи сигналов по цифровым системам.

В цифровой коммутационной системе функцию коммутации осуществляет цифровое коммутационное поле. Управление всеми процессами в системе коммутации осуществляет управляющий комплекс. Цифровые коммутационные поля строятся по звеньевому принципу. Звеном является группа (T- (time-время), S- (space-пространство) или S/T-) ступеней, реализующих одну и ту же функцию преобразования координат цифрового сигнала. В зависимости от количества звеньев различают двух-, трех- и многозвенные цифровые коммутационные поля. Общие характеристики широко распространенных цифровых АТС приведены в конце пояснительной записки в таблице 1 [П.А.].

В качестве сельских АТС (ЦС, УС, ОС, УПС) в нашей Республике большое распространение получили цифровые АТС фирмы Iskatel (SI-2000), МТА (М-200), Неташ (DRX-4) и другие. В настоящем дипломном проекте рассмотрим подробнее характеристики систем DTS-3100, DRX-4 и КВАНТ-Е.

Цифровая АТСЭ типа DTS-3100. Данная система является мощной и гибкой цифровой электронной коммутационной системой для Казахстанских сетей связи. Она отвечает всем современным требованиям. Благодаря применению современных технологий микросхем, компьютеров, программного обеспечения и, прежде всего, взаимосвязь и услуги. DTSтАУ3100 может применяться для сельской станции малой емкости и для местной или узловой - междугородней станции большой емкости [4].

Модульность аппаратного и программного обеспечения позволяет ей адаптироваться к любым условиям сети. Новые технологии могут применяться в DTSтАУ3100 без изменения структуры системы.

Концепция построения системы коммутации DTSтАУ3100 является открытая структура, обеспечивающая гибкость и модульность. С внедрением этой концепции облегчается расширение и модифицирование системы, и она может легко сочетаться с технологическим развитием. Наиболее важным аспектом является реализация технологии структуры независимой системы. Это значить, что прогресс в области компьютерной и полупроводниковой технологии оказывает влияние на цифровую коммутационную систему. Это повлияет не только на производство оборудования связи, но и на управление использования. Решением этого является внедрение функциональной модульности.

Все функциональные модули в DTSтАУ3100 разработаны на открытой основе для обеспечения легкости интеграции новых функций. Метод сигнализации между функциональными модулями стандартизирован. Ряд функциональных модулей образует подсистему.

Ключевые цели при разработке DTSтАУ3100: гибкость для принятия новых характеристик; легкость расширения системы и сохранение линий цен; большая емкость, применимая к большим городам; адаптация к различным территориям (городским или столичным); высокая эффективность и надежность; облегчение применения программного обеспечения.

Что касается отличительным чертам, то можно сказать, что система DTSтАУ3100 обеспечивает разнообразные и многосторонние характеристики, которые отвечают всем требованиям, предъявляемым к современной коммутационной сети: широкий диапазон применения; большие возможности; структура мультипроцессора; параллельная операционная система; язык программирования CHILL/SDL; система управления базой данных; конфигурация резервирования.

Технические данные. DTSтАУ3100 нашла применение в качестве АТС: местной коммутации; узловой коммутации; междугородной коммутации; цифровой сети интегрированных услуг.

Емкость системы DTSтАУ3100: оконечная абонентская нагрузка - не более 120 000 линий; оконечная межстанционная нагрузка - не более 60 480 линий; емкость трафика - максимально 27 000 Эрл; проводимость вызовов - не более 1200 000 вызовов в ЧНН.

Емкость коммутационного модуля выносного доступа: емкость трафика тАУ более 20 Эрл; оконечная абонентская нагрузка - не более 8 192 линий; проводимость вызовов - не более 100 000 попыток вызова в ЧНН.

Звено сигнализации ОКС 7 - не более 128 звеньев.

Интерфейс передачи ИКМ: 2.048 Мб/с (система ИКМ-30) по рекомендациям МККТТ G. 732, G. 711; 1.544 Мб/с (система ИКМ-24) по рекомендациям МККТТ G. 733, G. 711.

Процессор - MC 68030. Язык программирования тАУ C++, CHILL, Ассемблер.

Размер стойки (ширина х глубина х высота): 750 5502,140 мм.

Питание: 48В (от 42В до 57В) постоянный ток.

Потребление мощности - 0,85 Вт/ линия.

Рабочие условия окружающей среды: относительная влажность - 20% - 65%.

Условия эксплуатации. Абонентская линия: сопротивление линии: не более - 2 000 Ом; сопротивление изоляции: не менее - 20 000 Ом.

Характеристики передачи:

а) вносимые потери (номинальные потери): цифровая на цифровую - дБ: 0; аналоговая (2W) на цифровую - дБ: 0; аналоговая (2W) на аналоговую (2W) - дБ: 0; (Реальные потери будут зависеть от относительного национального уровня);

б) перекрестные помехи: между двух линий - дБ: 67 (ссылка на 1100 Гц, 0 дБмО);

в) обратные потери: Четыре провода: 16 дБ (от 300 до 500 Гц, от 2500 до 3400 Гц) против баланса сети; 20 дБ (от 500 до 2500 Гц) против баланса сети. Два провода: 14 дБ (от 300 до 500 Гц, от 2000 до3400 Гц) против 600 Ом; 18 дБ (от 500 до 2000 Гц) против 600 Ом;

г) шум: измеренный шум - dBmO: < 65; неизмеренный шум - dBmO: < -40;

д) уровень ошибок передачи: цель < Вана один канал.

Система DRX-4. Электронная станция DRX-4 представляет собой цифровую автоматическую систему коммутации, предназначенную для малых населенных пунктов, городских районов и предприятий в качестве оконечной, узловой, центральной сельской АТС, городской подстанции и учрежденческо-производственной АТС и соответствует международным стандартам МСЭ-Т.

Станция поддерживает исходящую входящую и транзитную связь, используя стандартные системы сигнализации местных телефонных сетей и сигнализации корпоративных телефонных сетей [6].

Благодаря модульной архитектуре и использованию преимуществ цифровой технологии коммутации станция на основе DRX-4 реализует наиболее оптимальное техническое решение в конкретных условиях.

Поддержка множества типов соединительных линий и сигнализаций позволяет легко вписать станцию в существующее окружение. Каналом связи с АТС верхнего уровня могут быть цифровой поток, передаваемый по РРЛ, волоконно-оптическому или медному кабелю, или аналоговая линия.

На месте центральной станции DRX-4 может успешно заменить станции АТСК100/2000, подключаясь непосредственно к АМТС. При этом кроме обслуживания связи внутри района, обеспечивается выход на внутризоновую и междугородную сеть. В этой конфигурации станция может осуществлять автоматические соединения или соединения с участием оператора междугородной связи.

Система DRX-4 представляет собой цифровую АТС с распределенным микропроцессорным управлением. Система имеет программное управление и распределенную структуру процессорных шин. Распределенное управление поддерживается с помощью управляющих протоколов связи данных высокого уровня, передаваемых на скорости до 2,048 Мбит/с по дублированным управляющим шинам [6].

Микропроцессоры плат МХС и DTC, работающие на частоте 16 МГц, с помощью шины управления обеспечивают выполнение всех необходимых функций своего модуля емкостью до 160 аналоговых абонентских линий и 60 цифровых соединительных линий. Эти платы обеспечивают быструю загрузку своего основного программного обеспечения в оперативную память с терминала рабочего места управления и эксплуатации [6].

Система DRX-4 не нуждается в вентиляции или особых условиях эксплуатации. Для установки системы полной емкости достаточно площади в 18 м2. Электропитание системы полностью обеспечивается комплексной установкой KEBAN ключевого типа, с резервированием выпрямителей на 30 A по принципу n + 1, защитой от перенапряжения и схемой зарядки аккумуляторных батарей.

Структура программного обеспечения DRX-4 многофункциональная и многозадачная, обеспечивающая параллельное выполнение многих заданий. Режим реального времени обеспечивает активизацию и постановку в очередь процессов в соответствии с механизмом приоритетов. Процессы используют объектно-ориентированные структуры, поэтому любое сообщение между процессами обеспечивается точно определенным методом передачи данных. Задачи реального времени и данные обрабатываются 16-битовыми процессорами высокой степени интеграции. Программное обеспечение управляющих процессоров станции написано на языках АССЕМБЛЕР, C++, Visual Basic.

Оборудование DRX-4 обеспечивает работу на сельских телефонных сетях с закрытой системой нумерации, открытой без индекса выхода, открытой с индексом выхода, со смешанной пяти-шестизначной и шести-семизначной нумерацией. Характеристика системы DRX-4 приведена в таблице 1.2.

АТС системы КВАНТ-Е. "КВАНТ" - современная, надежная, экономичная и постоянно совершенствуемая цифровая система коммутации (ЦСК) с гибкой модульной структурой оборудования и программного обеспечения (ПО), разработанная фирмой тАЬKVANT-INTERKOMтАЭ. Она предназначена в первую очередь для развития сетей электросвязи сельских административных районов (САР). Система может использоваться в сельском административном районе локально, в качестве районной АТС (РАТС), центральной станции (ЦС) или сельско-пригородного узла (УСП) райцентра, узловой (УС) или оконечной станции (ОС) сельской местности. Однако рациональным вариантом является комплексное внедрение ЦСК "Квант" в САР, при котором, благодаря наличию выносных коммутационных и абонентских модулей, система охватывает своим оборудованием одновременно все уровни иерархии сети сельского административного района, образуя наложенную цифровую сеть с централизованной технической эксплуатацией.

Таблица 1.2 - Характеристика системы DRX-4

Максимальная абонентская емкостьДо 4000 абонентских линий (ОРХ-4С-до 300 абонентских линий)
