Модернизация, телекоммуникационного оборудования в ЗАО "Кузбассэнергосвязь"

СОДЕРЖАНИЕ

1 Введение. 3

2 Обоснование необходимости реконструкции ВОЛП на участке Кемерово-Новокузнецк. 6

3 Выбор оборудования. 7

4 Выбор системы передачи и типа оптического кабеля. 12

4.1 Расчет числа каналов. 12

4.2 Выбор системы передачи. 16

4.3 Выбор типа оптического кабеля. 21

5 Разработка структурной схемы организации связи. 25

6 Комплектация оборудования. 26

6.1 Расположение оборудования на объектах тАЬКузбассэнергосвязьтАЭ. 30

7 Расчет параметров надежности ВОСП. 33

8 Расчет оптических и передаточных параметров оптического кабеля. 37

8.1 Расчет оптических параметров кабеля. 37

8.2 Расчет передаточных параметров оптического кабеля. 40

8.2.1 Расчет затухания. 40

8.2.2 Расчет дисперсии. 42

8.3 Расчет длины регенерационного участка. 45

8.3.1 Расчет количества и помехоустойчивости линейных регенераторов. 45

8.4 Расчет коэффициента битовых ошибок BER внутризонового участка ВОСПВаВа 53

9 Электропитание аппаратуры. 53

10 Оценка экономической эффективности проектируемой оптической транспортной сети ЗАО ВлКузбассэнергосвязьВ»Ва

10.2 Расчет капитальных затрат. 58

10.3 Расчет численности производственных работников. 59

10.4 Расчет затрат на эксплуатацию. 60

10.4 Расчет доходов от услуг связи. 63

10.5 Оценка экономической эффективности капитальных вложений на проектируемый участок сети. 64

10.6 Оценка эффективности инвестиций. 64

11 Управление транспортной сетью.. 68

12 Техника безопасности и жизнедеятельности. 72

12.1 Анализ объективных факторов производственной опасности. 72

12.2 Требования по технике безопасности на рабочем месте. 73

12.2.1 Санитарные нормы. 73

12.2.2 Освещенность. 74

12.2.3 Защита от статического электричества. 75

12.2.4 Электромагнитное излучение. 75

12.2.5 Опасность поражения электрическим током. 79

12.2.6 Влияние шума. 80

12.3 Разработка защитных мероприятий на рабочем месте. 81

12.3.1 Расчет заземления. 81

12.3.2 Электробезопасность. 83

12.3.3ВаВаВаВаВаВаВаВа Основные защитные мероприятия. 84

12.4 Разработка инструкций по технике безопасности на рабочем месте при работе с компьютером. 87

12.4.1 Общие требования. 87

12.4.2 Электробезопасность. 88

12.4.3 Пожарная профилактика. 89

12.4.4 Ответственность за невыполнение инструкций. 90

13 Заключение. 90

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. 92

ПРИЛОЖЕНИЕ А. 94

ПРИЛОЖЕНИЕ Б. 95

Приложение В. 101

Приложение Г. 102

1 Введение

Современная эпоха характеризуется стремительным процессом информатизации общества. Это сильней всего проявляется в росте пропускной способности и гибкости информационных сетей.

Противодействовать растущим объемам, передаваемой информации на уровне сетевых магистралей, можно только привлекая оптическое волокно. И поставщики средств связи при построении современных информационных сетей используют волоконно-оптические кабельные системы наиболее часто. Это касается как построения протяженных телекоммуникационных магистралей, так и локальных вычислительных сетей. Оптическое волокно в настоящее время считается самой совершенной физической средой для передачи информации, а также самой перспективной средой для передачи больших потоков информации на значительные расстояния. Волоконная оптика, став главной рабочей лошадкой процесса информатизации общества, обеспечила себе гарантированное развитие в настоящем и будущем. Сегодня волоконная оптика находит применение практически во всех задачах, связанных с передачей информации. Стало допустимым подключение рабочих станций к информационной сети с использованием волоконно-оптического кабеля.

Многоканальные ВОСП начинают широко использоваться на магистральных и зоновых сетях связи страны, а также для устройства соединительных линий между городскими АТС. Объясняется это большой информационной способностью ОК и их высокой помехозащищенностью. Особенно эффективны и экономичны подводные оптические магистрали.

Цифровые системы передачи (ЦСП) информации характеризуются специфическими, отличными от аналогов систем, свойствами. Основные преимущества этих систем заключаются в следующем:

- более высокая помехоустойчивость, что позволяет значительно облегчить требования к условиям распространения сигнала линии передачи;

- возможность интеграции систем передачи сообщений и их коммутации;

- незначительное влияние параметров линии передачи на характеристики каналов;

- возможность использования современной технологии в аппаратуре ЦСП;

- отсутствие явления накопления помех и искажений вдоль линии передачи;

- более простая оконечная аппаратура по сравнению с аппаратурой систем передачи с частотным разделением каналов (ЧРК);

- легкость засекречивания передаваемой информации.

Самым существенным достоинством ЦСП предоставляется возможность передачи цифровых данных между ЭВМ и вычислительными комплексами без каких-либо дополнительных устройств преобразования или специальных аппаратных средств. Действительно, параметры стандартного аналогового канала оптимизируются по критериям заданного качества передачи речевого сообщения. Поэтому некоторым характеристикам (таким, как групповое время запаздывания) уделяется меньшее внимание, чем искажениям, оказывающим более ощутимое влияние на качество передачи. Использование аналоговой сети для передачи данных требует специальных мер, приводящих к существенным затратам, для компенсации неравномерности характеристики группового времени запаздывания, что обычно и делается в модемах передачи данных и всевозможных устройствах преобразования сигналов (УПС). В противоположность этому в ЦСП основным параметром, которым характеризуется качество передачи, является коэффициент ошибок.

Каналы с малым коэффициентом ошибок в тракте передачи реализуются достаточно просто. В случае необходимости влияние ошибок, возникающих в тракте, можно практически полностью исключить, воспользовавшись теми или иными способами защиты от ошибок.

В волоконно-оптических линиях связи (ВОЛС) цифровые системы передачи нашли самое широкое распространение как наиболее приемлемые по своим физическим принципам для передачи. При этом основной недостаток ЦСП тАУ широкая полоса частот, как отмечалось выше, отходит на второй план, поскольку ВОЛС при прочих равных условиях имеют неограниченную полосу пропускания по сравнению с электропроводным (металлическим) кабелем.

На основе ОК создаются локальные вычислительные сети различной топологии (кольцевые, звездные и др.). Такие сети позволяют объединять вычислительные центры в единую информационную систему с большой пропускной способностью, повышенным качеством и защищенностью от несанкционированного допуска. Развитие сетей связи без надежных транспортных информационных магистралей невозможно. Основу таких магистралей и составляют волоконно-оптические и радиорелейные системы передачи с технологическими решениями SDH, WDM, АТМ.

Можно полагать, что в ВОСП второго поколения усиление и преобразование сигналов в регенераторах будут происходить на оптических частотах с применением элементов и схем интегральной оптики. Это упростит схемы регенерационных усилителей, улучшит их экономичность и надежность, снизит стоимость.

В третьем поколении ВОСП предполагается использовать преобразование речевых сигналов в оптические непосредственно с помощью акустических преобразователей. Уже разработан оптический телефон и проводятся работы по созданию принципиально новых АТС, коммутирующих световые, а не электрические сигналы. Имеются примеры создания многопозиционных быстродействующих оптических переключателей, которые могут использоваться для оптической коммутации.

Целью данного дипломного проекта является модернизация транспортной сети ЗАО ВлКузбассэнергосвязьВ» на участке Кемерово тАУ Новокузнецк. Необходимо выбрать аппаратуру SDH, составить комплектацию оборудования, разработать схему организации связи с возможностью ввода/вывода цифровых потоков в узлах сети для предоставления различного вида услуг связи.

2 Обоснование необходимости реконструкции ВОЛП на участке Кемерово-Новокузнецк

Причины расширения:

1. Объем передаваемого трафика приближается к максимальной емкости системы.

2. Существующее оборудование и программное обеспечение не обеспечивает необходимую передачу данных (технологию Ethernet) на магистральных участках.

Цель расширения:

1. Организация высокоскоростной сети передачи данных до 2 Гб/с.

В настоящее время ЗАО Кузбассэнергосвязь осуществляет эксплуатацию сети SDH уровня STМ-4 построенную на базе оборудования фирмы Эрикссон (AXD620-2). Сеть состоит из оптического кольца, уровня STM-4 (кольцо объединяет крупные города области Кемерово, Белово, Новокузнецк).

Проектом планируется расширение кольца до уровня STM-16.

Распределение нагрузки:

Основной трафик будет распределяться между узлами связи ЦУС (г.Кемерово), ЦЭС (г.Белово), ЮЭС (г. Новокузнецк).

3 Выбор оборудования

Аппаратура синхронной цифровой иерархии (SDH) всех видов должна соответствовать стандартам международного союза Электросвязи (МСЭ).

Основным и наиболее универсальным изделием аппаратуры SDH является цифровой мультиплексор называемый синхронным мультиплексором.

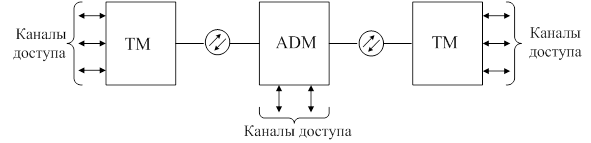

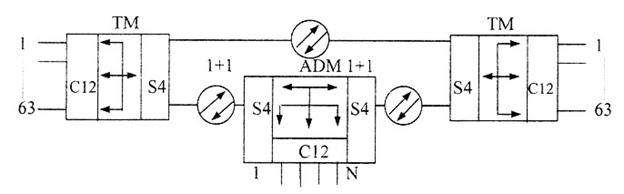

Чтобы добавлять в сеть или изымать из нее цифровые потоки, или транспортные единицы и группы со скоростями 2, 34, 140 или 155 Мбит/с используются мультиплексоры ввода/вывода (ADM).мультиплексоры могут выполнять функции перестановки временных позиций каналов и трактов, а также поддерживать функции конфигурирования и контроля сети.

Для организации связи на участке Кемерово тАУ Ленинск-Кузнецкий тАУ Белово тАУ Прокопьевск тАУ Новокузнецк, с учетом рассчитанного числа потоков (506Е₁), необходим мультиплексор уровня STM-16 со скоростью передачи 2488 Мбит/с. Аппаратуру и оборудование для систем передачи SDH предлагают многие известные фирмы-изготовители, такие как ВлAlcatelВ», ВлSiemensВ», ВлNortelВ», ВлNECВ», ВлHuawei TechnologiesВ», ВлMarconiВ» и другие. Практически все производители представлены на российском рынке.

Приведем сравнительный анализ мультиплексоров фирм ВлHuawei TechnologiesВ» (OptiX OSN 3500) и ВлMarconiВ» (ОМS 16-64). Для организации связи необходим мультиплексор уровня STM-16.

Таблица 3.1. Технические характеристики мультиплексоров

	OptiX OSN 3500	ОМS 16-64
Коммутационная матрица Ва- на низком уровне Ва-на высоком уровне	5 Гбит/с 58,75 Гбит/с	20 Гбит/с 60 Гбит/с
Интерфейсы
ВаSTM-1 электрические	4 порта на плате	2 порта на плате
ВаSTM-1 оптические	Ie-1, I-1, S-1.1, L-1.1, L-1.2, Ve-1.2 4 порта на плате	I-1S-1.1, L-1.1, L-1.2 L-1.3 2 порта на плате
STM-4 оптические	I-4, S-4.1, L-4.1, L-4.2,Ve-4.2 4 порта на плате	I-4, S-4.1, L-4.1, L-4.2, L-4.3 2 порта на плате
STM-16 оптические	I-16, S-16.1, L-16.1, L-16.2, L-16.2Je, V-16.2Je, U-16.2Je и G.692 окрашенный интерфейс 1 порт на плате	I-16, S-16.1, L-16.1, L-16.2 L-16.3 1 порт на плате
Ethernet	10/100/1000 Мбит/с 2/4 порта на плате	10/100/1000 Мбит/с 2/16 порта на плате
Е1	63Е1 на плате, максимально в корзине 504Е1	32Е1 на плате, максимально 504Е1
Е3	6Е3 на плате, максимально 48Е3 в корзине	4Е3 на плате, максимально 48Е3

Кроме этого оба мультиплексора имеют административные интерфейсы управления:
один интерфейс удаленного техобслуживания RS232 DCE с доступом по модему,
один интерфейс системы сетевого управления, один последовательный интерфейс управления (F&f), 4 последовательных интерфейса (1~4) для прозрачной передачи.

Таблица 3.2. Стоимость оборудования

Оборудование	Optix OSN 3500, USD	OMS 16-64, USD
Rask тАУ стойка	2328	2446
Subrack - корзина	8536	8982
Power Interfase - плата питания	101	242
System Control and CommunicationтАУ плата контроля	2147	2856
General Cross-connect and Synchronous	8175	14282
System Auxiliary Interfase	1218	1342
Оптические платы
STM-16 Optical Interfase (L-16.2)	11063	12344
STM-4 Optical Interfase (L-4.1)	3752	3800
STM-4 Optical Interfase (L-4.2)	4342	4655
STM-1 Optical Interfase (S-1.1)	1865	2008
STM-1 Optical Interfase (L-1.1)	2102	2442
STM-1 Optical Interfase (L-1.2)	2243	3012
Трибутарные платы
63E1 Service Processing	3275	3106
E3 Service Processing	1640	1842
Fast Ethernet Processing 10/100/1000	4557	6523
32xE1/T1 Electrical Interfase	263	432
3xE3 PDH Interfase	414	698

Как видно из таблиц 3.1 и 3.2 при практически одинаковых технических характеристиках экономически выгоднее воспользоваться услугами компании ВлHuawei TechnologiesВ». Кроме того на интерфейсных картах у ВлHuawei TechnologiesВ» большее число портов, что ведет к уменьшению числа слотов для установки. Главными достоинствами сетей реализованных на оборудовании ВлHuawei TechnologiesВ» являются:

-ВаВаВаВаВаВаВа высокая надежность, за счет использования современных методов защиты, как оборудования так и трафика;

-ВаВаВаВаВаВаВа простота обслуживания и развитие сети, модульный принцип построения оборудования и программного обеспечения;

-ВаВаВаВаВаВаВа полное соответствие рекомендациям ITU-T, ETSI;

-ВаВаВаВаВаВаВа удобство обслуживания, наличие сервисных центров фирмы на территории России.

На основании вышесказанного воспользуемся услугами компании ВлHuawei TechnologiesВ».

Для организации ВлкольцаВ» Кемерово тАУ Белово тАУ Новокузнецк остановим выбор на мультиплексоре OptiX OSN 3500.

Оборудование OptiX OSN 3500 компании ВлHuawei TechnologiesВ» предназначено для организации по одному линейному тракту 30240 каналов ТЧ или ОЦК (основной цифровой канал) с тактовой частотой 2488 МГц.

OptiX OSN 3500 представляет собой построенный на единой платформе мультиплексор SDH с функцией ввода/вывода и гибкой архитектурой.

Мультиплексор OptiX OSN 3500 является мультиплексором SDH уровня STM-16. Возможно использование данной системы в режимах мультиплексора ввода/вывода, оконечного (терминального) мультиплексора, регенератора. Устройство обеспечивает транспортировку голосового и информационного трафика с высокой пропускной способностью и применяется в транспортных и магистральных сетях.

Особенностью OptiX OSN 3500 является то, что функции линейного блока, блока кросс-коммутации, блока синхронизации, блока SCC (System Control and Connection) интегрированы на одной плате, что высвобождает ресурсы слотов. В ВлкорзинеВ» 15 слотов для плат обработки, 16 слотов для плат интерфейсов, 1 слот для платы вспомогательного интерфейса и три модуля вентиляторов.

В системе OptiX OSN 3500 осуществляется интеграция функций Ethernet- доступа с той же платформой SDH, которая обеспечивает передачу голосового трафика. Система OptiX OSN 3500 поддерживает:

-ВаВаВаВаВаВаВа трафик Ethernet 10/100/1000 Мбит/с;

-ВаВаВаВаВаВаВа высокоуровневый протокол управления каналом передачи данных, процедура доступа к каналу SDH, обобщенная процедура формирования кадров;

-ВаВаВаВаВаВаВа коммутацию на уровне 2, а также возможность классификации Ethernet-трафика в соответствии с определениями стандарта IEEE 802.1Q-tag;

-ВаВаВаВаВаВаВа прозрачную передачу и конвергенцию Ethernet-трафика;

-ВаВаВаВаВаВаВа схему регулировки пропускной способности канала (LCAS);

-ВаВаВаВаВаВаВа услуги EPL тАУ частная линия Ethernet, EVPL тАУ виртуальная частная линия Ethernet, EPLn/EPLAN тАУ частная локальная сеть Ethernet, EVPLn/EVPLAN тАУ виртуальная частная локальная сеть Ethernet.

Емкость кросс-коммутации в системе OptiX OSN 3500 достигает 58,75 Гбит/с на высоком уровне или 5 Гбит/с на низком, с возможностью расширения до 20 Гбит/с. Емкость матрицы кросс-соединения составляет 1,25 Гбит/с.

В системе OptiX OSN 3500 широкий набор интерфейсов: STM-16 тАУ максимально 8 портов в ВлкорзинеВ», STM-4 тАУ максимально 46 портов, STM-1- максимально 92 порта, Fast Ethernet тАУ максимально 92 порта в подстативе, Gigabit Ethernet тАУ максимально 30 портов, Е3 тАУ максимально 48 портов, Е1- максимально 504 портов в подстативе.

В системе OptiX OSN 3500 разнообразные механизмы защиты:

-ВаВаВаВаВаВаВа платы Е1 и Е3, защита 1:N;

-ВаВаВаВаВаВаВа платы кросс-соединения и синхронизации, 1+1, горячее резервирования;

-ВаВаВаВаВаВаВа плата SCC, 1+1, горячее резервирования;

-ВаВаВаВаВаВаВа плата распределение питания -48V, 1+1, горячее резервирования;

-ВаВаВаВаВаВаВа плата источника питания 3,3V, 1:N, централизованное горячее резервирование.

Система обеспечивает возможность контроля за автоматическим балансом трафика в широкополосной сети и позволяет повысить пропускную способность.

Существует возможность плавного повышения производительности путем добавления или замены плат кросс-коммутации и модулей оптического интерфейса.

4 Выбор системы передачи и типа оптического кабеля

4.1 Расчет числа каналов

Число каналов, связывающих Кемеровскую область и Новокузнецк, зависит от численности населения проживающего в этих городах, а также от заинтересованности отдельных групп населения в связи.

Численность населения в любом населенном пункте и области в целом может быть определена на основании статистических данных последней переписи населения РФ. На основании данных последней переписи населения, которая проводилась в 2002 году, население Кемеровской области составляет 2 миллиона 982 тысячи человек, население города Новокузнецк тАУ 578 тысяч человек. Обычно перепись населения осуществляется один раз в пять лет, поэтому при перспективном строительстве следует учитывать прирост населения. Средний годовой прирост населения в данной местности, лежит в пределах 2-3 процентов (принимаем равным 2 процента).

Количество населения Н_t, чел., в заданном пункте с учетом среднего прироста определяется по формуле:

,ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1.1)

гдеВаВаВа Н₀ тАУ число жителей во время переписи населения, человек;

р тАУ средний годовой прирост населения в данной местности, в процентах;

t тАУ период, определяемый как разность между назначенным годом перспективного проектирования и годом проведения переписи населения, год.

Год перспективного проектирования принимается на 5 лет вперед.

Следовательно:

t = 5 + (t_n тАУ t₀),ВаВаВа ВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1.2)

где t_n тАУ год составления проекта; t₀ тАУ год, к которому относятся данные переписи населения.

Используя формулы (3.1.1) и (3.1.2) рассчитаем численность населения в населенных пунктах:

t = 5 + (2006 тАУ 2002) = 9 лет.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

Определение населения в Кемеровской области:

= 2816670 человек.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

Определение населения в городе Новокузнецке:

=677220 человек.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

Степень заинтересованности отдельных групп населения во взаимосвязи зависит от политических, экономических, культурных и социально-бытовых отношений между группами населения, районами и областями. Практически эти взаимосвязи выражаются через коэффициент тяготения f_т, который, как показывают исследования, колеблется в широких пределах от 0,1 до 12 процентов.

В дипломном проекте f_т следует принять равным 10%.

Расчет количества телефонных каналов междугородной связи произведем по приближенной формуле:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1.3)

гдеВаВаВа α₁ и β₁ тАУ постоянные коэффициенты, соответствующие фиксированной доступности и заданным потерям, обычно потери задаются равными 5%, тогда α₁ = 1,3; β₁ = 5,6;

у тАУ удельная нагрузка, то есть средняя нагрузка, создаваемая одним абонентом, у = 0,05 Эрл;

m_a и m_b тАУ количество абонентов, обслуживаемых автоматическими междугородными телефонными станциями (АМТС).

Для определения количества абонентов, обслуживаемых АМТС в зависимости от численности населения в зоне обслуживания, примем коэффициент оснащенности населения телефонными аппаратами равным 0,38 и произведем расчет по следующей формуле:

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1.4)

По формуле (3.1.4) рассчитаем количество абонентов в зоне обслуживания АМТС:

для Кемеровской области: Ва= 1070334 абонента,

для города Новокузнецка: Ва= 257343 абонента.

Используя формулу (3.1.3) определим количество телефонных каналов для проектируемой линии:

Ва= 1354 канала.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

Необходимо учесть организацию и других видов связи, например телеграфная связь, передача данных, газет, сигналов вещания. Общее число каналов рассчитывается по формуле:

n_аб = n_тлф + n_тг + n_в + n_пд + n_г,ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1.5)

гдеВаВаВа n_тлф тАУ число двухсторонних каналов для телефонной связи;

n_тг тАУ число каналов тональной частоты (ТЧ) для телеграфной связи;

n_в тАУ число каналов ТЧ для передачи сигналов вещания;

n_пд тАУ число каналов ТЧ для передачи данных;

n_г тАУ число каналов ТЧ для передачи газет.

Поскольку число каналов для организации связи различного назначения может быть выражено через число телефонных каналов, то общее количество телефонных каналов рассчитывается по упрощенной формуле:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1.6)

Следовательно, число каналов ТЧ, необходимых для организации связи, равно:

Ва= 2708 каналов.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

Рассчитаем число первичных двухмегабитных потоков, исходя из соотношения:

30 ТЧ = 1Е₁,ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВа (3.1.7)

Число двухмегабитных потоков равно:

Е₁ = Ва= 90 потоков.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

На основании данных, предоставленных инженерно-техническим отделом Кемеровского узла электросвязи (КУЭС), в пунктах выделения нагрузка распределится следующим образом:

-ВаВаВаВаВаВаВа г. Ленинск-Кузнецкий: 21Е₁;

-ВаВаВаВаВаВаВа г. Белово: 28Е₁;

-ВаВаВаВаВаВаВа г. Прокопьевск: 51Е₁.

Тогда, общее количество потоков равно:

Е₁ = 90 + 100 = 190 потоков.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

По каналам связи также передаются каналы Internet. Нагрузка (в единицах скорости передачи) пользователей сети Internet определяется по формуле:

,ВаВаВаВаВа ВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1.8)

гдеВаВаВа V тАУ скорость передачи;

Э тАУ удельная нагрузка в час наибольшей нагрузки (ЧНН);

N тАУ количество пользователей.

Согласно рекомендациям отдела передачи данных КУЭС, доля обычных (модемных) пользователей сети Internet (N_ио), при нагрузке 0,04 Эрл в ЧНН и скорости 56 кбит/с составляет 95 %, доля пользователей сети (банки, коммерческие организации) работающих на скорости 1,5 Мбит/с (N_И_DSL) составляет 5 %, при нагрузке 0,3 Эрл в час наибольшей нагрузки.

В результате расчета получаем:

=0,127В·10⁹ бит/с,ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

=0,482∙10⁹ бит/с.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

Учитывая, что скорость основного цифрового канала составляет 64 кбит/с, определим количество каналов:

n_ИО = 1984 канала или 66Е₁, ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

n_И_DSL = 7530 каналов или 250Е₁.ВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа

Общее количество каналов, необходимых для доступа в сеть Internet:

n_и = 1984 + 7530 = 9514 каналов или 316Е₁.

Определим общее число двухмегабитных потоков:

n_{кем. нкз} = 190 + 316 = 506 потоков.

Таким образом, на проектируемом участке будет организовано 506 первичных цифровых потоков, что соответствует 15180 каналам ТЧ.

4.2 Выбор системы передачи

Для полного развития всех сфер деятельности человека требуется внедрение самой современной аппаратуры, а телекоммуникационные сети должны быть цифровыми, иметь гибкую, легко управляемую структуру и при этом обеспечивать возможность совместной работы аппаратуры разных фирм-изготовителей как на сети одного оператора, так и при взаимодействии нескольких операторов.

Наиболее полно выполнить эти требования можно на основе средств SDH тАУ синхронной цифровой иерархии (Synchronous Digital Hierarchy, SDH).

На сегодняшний день технология SDH заслуженно считается не только перспективной, но и достаточно апробированной технологией для создания транспортных сетей. Технология SDH обладает рядом важных достоинств с пользовательской, эксплуатационной и инвестиционной точек зрения:

-ВаВаВаВаВаВаВа умеренная структурная сложность, снижающая затраты на монтаж, эксплуатацию и развитие сети, в том числе подключения новых узлов;

-ВаВаВаВаВаВаВа широкий диапазон возможных скоростей тАУ от 155 Мбит/с (STM-1) до 2,488 Гбит/с (STM-16) и выше;

-ВаВаВаВаВаВаВа высокая надежность системы, благодаря централизованному мониторингу и управлению;

-ВаВаВаВаВаВаВа надежность и самовосстанавливаемость сети, обусловленные тем, что сеть использует волоконно-оптические кабели, передача по которым практически не подвержена действию электромагнитных помех;

-ВаВаВаВаВаВаВа архитектура и гибкое управление системы позволяет использовать защищенный режим работы, допускающий два альтернативных пути распространения сигнала с почти мгновенным переключением в случае повреждения одного из них, а также обход поврежденного узла сети.

Перечисленные достоинства делают решения, основанные на технологии SDH, рациональными с точки зрения инвестиций. В настоящее время она может считаться базовой для построения современных транспортных сетей как для корпоративных сетей различного масштаба, так и для сетей связи общего пользования.

Для организации связи на участке Кемерово-Новокузнецк, с учетом рассчитанного числа потоков (506Е₁), необходим мультиплексор STM-16 со скоростью передачи 2488 Мбит/с.

Аппаратуру и оборудование для систем передачи SDH предлагают многие известные фирмы-изготовители, такие как ВлAlcatelВ», ВлSiemensВ», ВлNortelВ», ВлHuaweiВ» и другие. Практически все производители представлены на российском рынке.

Воспользуемся услугами фирмы ВлHuaweiВ» и остановим выбор на мультиплексоре Optix OSN 3500.

Оборудование Optix OSN 3500 фирмы ВлHuaweiВ» предназначено для организации по одному линейному тракту 30240 каналов ТЧ или ОЦК (основной цифровой канал) с тактовой частотой 2488 МГц.

Мультиплексор Optix OSN 3500 является компактным мультиплексором SDH уровня STM-16. Возможно использование данной системы в режимах мультиплексора ввода/вывода, оконечного (терминального) мультиплексора, регенератора.

Для организации связи на проектируемом участке используем топологию Вллинейная цепьВ» и Влплоское кольцоВ». ВлЛинейная цепьВ» тАУ это линейная последовательность мультиплексоров, из которых два оконечных, а остальные ввода/вывода.

На рисунке 4.1 приведена схема соединения ВлЛинейная цепьВ».

Рисунок 4.1 тАУ Схема соединения ВлЛинейная цепьВ»

Оконечный (терминальный) мультиплексор (Terminal Multiplexer - TM) тАУоконечное устройство сети с некоторым числом каналов доступа и одним или двумя оптическими входами/выходами, называемыми агрегатными портами или интерфейсами.

Соединение Влплоское кольцоВ» - рисунок 4.2.

Рисунок 4.2тАУСхема соединения ВлПлоское кольцоВ»

Сочетание элементарных топологий линейной структуры построения сети и с кольцевой топологией, позволяет реализовать архитектуру построения транспортных сетей SDH любой сложности и назначения.

Мультиплексоры ввода/вывода (Add/Drop Multiplexer - ADM) тАУ осуществляют сквозную коммутацию потоков в обоих направлениях, поступающих с агрегатных портов, а так же позволяют вводить (Add)/выводить (Drop) отдельные цифровые компонентные сигналы. Мультиплексор имеет два или четыре агрегатных порта, к которым подключаются волоконно-оптические линии связи.

Терминальные мультиплексоры будут установлены в Кемерово и Новокузнецке, мультиплексоры ввода/вывода в городах Ленинск-Кузнецкий, Белово, Прокопьевск.

Для соединения волоконно-оптических кабелей, несущих сигнал STM-16 к удаленному сетевому элементу SDH, используются агрегатные интерфейсы.

Используем интерфейс на 1550 нм большой дальности действия. В таблице 4.1 приведены параметры оптического интерфейса.

Таблица 4.1 тАУ Параметры оптического интерфейса

Вместе с этим смотрят:

GPS-навигация

GPS-прийомник авиационный

IP-телефония и видеосвязь

IP-телефония. Особенности цифровой офисной связи

Unix-подобные системы

Уровень SDH	STM-16
Скорость передачи, кбит/с	2488320
