Основы радиосвязи
Передача информации в пространстве с помощью радиоволн осуществлялась со времени изобретения радио в конце девятнадцатого века. В настоящее время интерес к радиосвязи возрос в связи с тенденцией отказа от проводов. Появился модный термин Влбеспроводная связьВ» (wireless), что является синонимом ВлрадиосвязиВ».
Передают обычно речь, музыку, тексты, изображения и др. Эту информацию преобразуют в видеосигнал, т.е. зависимость тока или напряжения от времени. Видеосигнал может быть аналоговым, как в имеющихся и отживающих системах, либо цифровым тАУ в новейших системах. В последнем случае аналоговый сигнал преобразуется в поток цифр, как правило, записанных в двоичном виде.
С этой целью осуществляется квантование аналогового видеосигнала по времени и уровню. В результате каждому дискретному моменту времени ставится в соответствие ближайший цифровой уровень. Поток цифр посредством импульсно тАУ кодовой модуляции преобразуется в двоичный вид. В конечном итоге передаче подлежит поток единиц и нулей, представляющих собой начальную информацию.
Спектр видеосигнала, в какой бы форме он ни был представлен тАУ аналоговой или цифровой тАУ содержит весьма низкие частоты тАУ порядка герц и килогерц. Такие частоты бесполезно излучать в пространство, поскольку, как это будет видно в дальнейшем, антенна излучает только в том случае, когда ее размеры соизмеримы с длиной излучаемой волны или больше ее.
Необходимо переместить спектр видеосигнала по оси частот вверх в тот диапазон, частоты которого эффективно излучаются. С этой целью необходимо осуществить две операции:
создать высокочастотное электромагнитное поле;
преобразовать видеосигнал в радиосигнал путем модуляции видеосигналом высокочастотных колебаний.
Эти операции выполняются в передатчике радиосистемы. Высокочастотные электромагнитные колебания называют несущими, поскольку они переносят информацию.
Ширину излучаемого спектра стремятся ограничить с тем, чтобы не создавать помехи другим станциям. С целью ограничения спектра видеосигнал подвергают специальной обработке тАУ фильтрованию и кодированию.

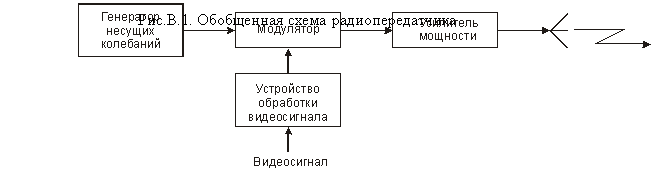

В соответствии с основными функциями, выполняемыми передатчиком, его обобщенная схема приведена на рис.В.1.
В приемную антенну радиосигнал поступает весьма ослабленным. Кроме него, в антенне имеются помехи, обусловленные внешними наводками, либо собственными шумами приемника, а так же сигналы других радиостанций. Задача приемника состоит в том, чтобы, во-первых, выделить полезный радиосигнал из помех, и во-вторых, извлечь из принятого сигнала переданную информацию. Выделение радиосигнала осуществляется фильтрованием, извлечение информации тАУ демодуляцией.

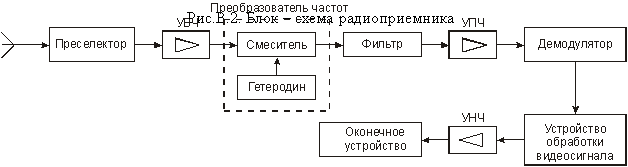

Успешно отфильтровать помехи и мешающие сигналы можно в том случае, когда частота полезного сигнала невелика. С этой целью в приемниках предусмотрено понижение принятой несущей частоты до некоторой промежуточной, на которой и осуществляется основная фильтрация. Типичная блок тАУ схема радиоприемника приведена на рис.В.2.
Преселектором является предварительный фильтр, настроенный на частоту полезного сигнала и устраняющий перегрузку усилителя высокой частоты (УВЧ). В схеме имеется преобразователь частоты, состоящий из смесителя и высокочастотного генератора, называемого гетеродином. На выходе преобразователя стоит фильтр, выделяющий промежуточную частоту и отфильтровывающий все мешающие сигналы.
Усиление слабых сигналов осуществляется на трех частотах: высокой тАУ усилитель высокой частоты, промежуточной тАУ усилитель промежуточной частоты (УПЧ) и низкой тАУ усилитель низкой частоты (УНЧ), где усиливается выделенный видеосигнал. В результате, удается достигнуть весьма высокого усиления тАУ от микровольт на входе до единиц вольт на выходе.
Оконечным устройством в приемнике может быть динамический громкоговоритель, наушники, цифровое устройство, экран и др.
Как можно заметить, в радиосистемах связи осуществляются следующие основные операции:
- генерирование электромагнитных колебаний несущей частоты;
- обработка видеосигнала;
- модуляция колебаний несущей частоты видеосигналом, т.е. образование радиосигнала;
- усиление мощности радиосигнала;
- преобразование частоты;
- демодуляция.
В настоящем пособии рассмотрены эти процессы. Существенное внимание уделено радиоволнам, их формированию, распространению и излучению.
1. Радиоволны
1.1 Электромагнитное поле
Радиоволны тАУ это распространяющиеся в среде электромагнитные колебания, частоты которых лежат в диапазоне 3 кГц тАУ 3 ТГц, что соответствует длинам волн в вакууме от 100 км до 0,1 мм. Электромагнитные волны есть форма существования электромагнитного поля, которое определяется следующими основными физическими величинами:
вектором напряженности электрического поля
, В/м или Н/Кл;
вектором магнитной индукции
Ва,[Тесла].
Напряженность Е тАУ это сила F, действующая со стороны электрического поля на тело, имеющее электрический заряд q = 1 Кл:
.
Магнитная индукция В тАУ это сила Ампера
Ва, с которой магнитное поле действует на проводник длиной l = 1 м с током I = 1 А, при условии, что вектор Ваперпендикулярен проводнику:
, Тл
Параметры среды
Условия распространения радиоволн в различных средах имеют особенности в зависимости от параметров среды. Для распространения радиоволн важны следующие параметры:
Абсолютная диэлектрическая проницаемость
,
где εтАЩ-относительная диэлектрическая проницаемость,
, ε0=
Ф/м -диэлектрическая постоянная. Относительная диэлектрическая проницаемость εтАЩ показывает, во сколько раз уменьшается напряженность электрического поля в среде по сравнению с вакуумом;
Абсолютная магнитная проницаемость
,
где μтАЩ-относительная магнитная проницаемость,
ВаГн/м, для ферромагнитных сред
>>1. Относительная магнитная проницаемость μтАЩ показывает, во сколько раз увеличивается магнитная индукция B в магнитной среде, по сравнению с вакуумом;
Удельная электропроводность g - это коэффициент пропорциональности между плотностью тока проводника
Ваи напряженностью электрического поля:
(1.1)
Уравнение (1.1) - это закон Ома в дифференциальной форме.
Дополнительные векторы электромагнитного поля
Наряду с основными физическими величинами Ваи , характеризующими поле, применяют дополнительные:
вектор электрической индукции
:
, Кл/м2;
вектор напряженности магнитного поля:
, А/м.
При изучении распространения радиоволн обычно применяется пара векторов Ваи
, поскольку уравнения поля получаются симметричными.
Скалярные величины, характеризующие электромагнитное поле
Наряду с векторами, для описания поля применяют скалярные величины:
1) потенциал электрического поля
где
- потенциальная энергия заряда q в электрическом поле;
2) магнитный поток
, Веб,
где интеграл от скалярного произведения векторов Ваи
Ваберётся по замкнутой поверхности S.
1.2 Уравнения Максвелла
Теория электромагнитного поля основана на уравнениях Максвелла, которые он сформулировал в ВлТрактате по электричеству и магнетизмуВ», опубликованном в 1873 г.
При выводе уравнений электромагнитного поля Максвелл использовал результаты исследований статических (т.е. постоянных во времени) электрического и магнитного полей (см. Приложение 1). Известные уравнения статических полей Максвелл развил применительно к переменному электромагнитному полю, благодаря двум идеям (Приложение 2):
1) возникновение замкнутых силовых линий напряженности электрического поля Вавокруг линий магнитной индукции Вапри условии, что величина B меняется со временем (это следует из закона электромагнитной индукции Фарадея);
2) введению понятия Влплотность тока смещенияВ»
,
Отсюда следует, что замкнутые линии вектора магнитной индукции Вавозникают не только вокруг вектора плотности тока проводимости (т.е. вокруг траектории движущихся электрических зарядов), но и вокруг силовых линий , если E меняется во времени.
Число уравнений Максвелла было сокращено Г.Герцем и О.Хевисайдом, по сравнению с тем, что было написано в трактате, они привели их к современному компактному виду. В настоящее время принята следующая запись уравнений Максвелла.
Дифференциальная формаИнтегральная форма
;
;
;
;
