РЖнженерний захист робiтникiв та службовцiв промислового обтАЩiкта
Державна податкова адмiнiстрацiя Украiни
Академiя державноi податковоi служби Украiни
Розрахунково-графiчна робота
з курсу: Цивiльна оборона
Теми:
1. Оцiнка iнженерного захисту робiтникiв та службовцiв промислового обтАЩiкта.
2. Пiдвищення стiйкостi промислового обтАЩiкта в умовах надзвичайних ситуацiй.
3. Органiзацiя проведення рятувальних та iнших невiдкладних робiт на обтАЩiктi командиром зведеноi рятувальноi команди.
Варiант-8
Виконав: студент гр. ЕПБ тАУ 12
Харченко Я.П.
Перевiрив: Савiнов РД.О.
РЖрпiнь 2007р.
РЖ ЗАВДАННЯ
Дайте оцiнку iнженерному захисту робочоi змiни працiвникiв виробничоi дiльницi № 1 машинобудiвного заводу, до складу якоi входять: столярний, шлiфувальний, механiчний цехи i конструкторське бюро з комендатурою.
План машинобудiвного заводу (дiлянка № 1) приведений в додатку № 1.
2. Розрахункова частина
3.1. Оцiнка захисних споруд за мiсткiстю
Вихiднi данi:
На обтАЩiктi (дiльницi № 1) i такi захиснi споруди: два сховища й одне протирадiацiйне укриття (ПРУ), а iз виробничих примiщень тАУ столярний, шлiфувальний, механiчний цехи i конструкторське бюро.
а) чисельнiсть найбiльшоi робочоi змiни
| Столярний цех | Чол. | 120 |
| Шлiфувальний цех | Чол. | 275 |
| Механiчний цех | Чол. | 325 |
| Конструкторське бюро | Чол. | 50 |
Найбiльша сумарна чисельнiсть робочоi змiни | Чол. | 770 |
б) характеристика захисних споруд
| Примiщення для людей, якi укриваються | площа |
| ПРУ | м2 | 28 |
| Сховище № 8 | м2 | 200 |
| Сховище № 12 | м2 | 200 |
| Висота | м | 2,3 |
| Допомiжнi примiщення | площа |
| ПРУ | м2 | 6 |
| Сховище № 8 | м2 | 70 |
| Сховище № 12 | м2 | 70 |
| Тамбури та аварiйнi виходи | | i |
РОЗВтАЭЯЗОК
1. Виявляiмо наявнiсть основних i допомiжних примiщень, вiдповiднiсть iх розмiрiв нормам обтАЩiмно-планових рiшень i визначаiмо потрiбнi площi примiщень, яких не вистачаi:
В· ПРУ тАУ задовольняi
В· Сховище № 8 тАУ задовольняi
В· Сховище № 12 тАУ задовольняi
Примiтка: площа дорiвнюi 8 кв.м. тАУ для продуктiв, площа допомiжних примiщень (ФВП i санвузли) по 0,12 кв.м на чол.: 200 * 0,12 = 24 кв.м.
Видiляiться 2 кв.м на санiтарний пост.
2. Визначаiмо розрахункову мiсткiсть захисних споруд за площею доВа i пiсля дообладнання iх.
ПРУ: Мпру =Ва Sn/ SiВа = (28 - 2) / 0,5 = 52 чол.
Сховище № 8: М8 Ва=Ва Sn/ SiВа = (200 - 2) / 0,5 =Ва 396 чол.
Сховище № 12: М12 Ва=Ва Sn/ SiВа = (200 - 2) / 0,5 =Ва 396 чол.
3. Визначаiмо розрахункову мiсткiсть захисних споруд за обтАЩiмом.
ПРУ: Мпру =Ва (Sо / Yi ) * h = ((28+6) / 1,5) * 2,3 В» 52 чол.
Сховище № 8: М8 Ва= ((200 +70) / 1,5) * 2,3 =Ва 414 чол.
Сховище № 12: М12 Ва=Ва ((200 +70) / 1,5) * 2,3 =Ва 414 чол.
Фактична розрахункова мiсткiсть примiщень приймаiться за площею примiщень (менше за значенням): Мпру = 52 чол., М8 =396 чол., М12= 396 чол.
4. Визначаiмо загальну розрахункову мiсткiсть всiх захисних споруд:
МзВа = 52 + 396 + 396 = 844
5. Визначаiмо коефiцiiнт мiсткостi:
Квм Ва= Мз / N = 844 / 770 = 1,02
Висновки: захиснi споруди, що i на дiльницi № 1 вимогам СНiП задовольняють, дозволяють укрити всiх робiтникiв найбiльшоi змiни за наявнiстю резервних мiсць на 74 особи (844 тАУ 770 = 74)
2.2. Оцiнка захисних споруд за захисними властивостями
Вихiднi данi:
| Вiддалення обтАЩiкту вiд точки прицiлювання | км | 2,4 |
| Очiкувана потужнiсть вибуху | кТ | 200 |
| Вид вибуху | | наземний |
| РЖмовiрне максимальне вiдхилення центру вибуху точки прицiлювання | км | 0,2 |
| Допустима доза випромiнювання (за 4 доби) | Р | 50 |
| Швидкiсть середнього вiтру | км/год | 25 |
| Коефiцiiнт послаблення радiацii | раз |
| ПРУ | 400 |
| Сховище № 8 | 2500 |
| Сховище № 12 | 2500 |
| Витримують надмiрний тиск | кПа |
| ПРУ | 20 |
| Сховище № 8 | 100 |
| Сховище № 12 | 100 |
1. Визначаiмо потрiбнi захиснi властивостi споруд:
а) за ударною хвилею розраховуiмо Δ Рфмах, що очiкуiться на обтАЩiктi при ядерному вибуху.
Rx = Rm тАУ rвiдх Ва= 2,4 тАУ 0,2 = 2,2 км
При Rx = 2,2 км, q = 200 кТ для наземного вибуху (з додатка № 1) визначаiмо Δ Рфмах Ва= Δ Рфпотр = 50 кПа.
б) Ваза iонiзуючими випромiнюваннями визначаiмо потрiбнi коефiцiiнти послаблення радiацii за формулами:
Косл.рз.потр = Дрз Ва/ Ддоп = (5 * Рiмах (tн-0.2 тАУ tк-0,2) + Дпр) / Ддоп
Косл.пр.потр = Дпр Ва/ Ддоп = 150 / 50 = 3
Рiмах Ва- максимальний рiвень радiацii, що очiкуiться на обтАЩiктi
(за додатком 2), при ВаRx = 2,2 км, q = 200 кТ, Vcв = 25 км/год,Ва Ва
Рiмах Ва= 19000 Р / г, tк= tн+ 96г.
Коли tн = Rx / Vcв + tвип = 2,2 / 25 + 1 = 1,088, то tк= 1,088 + 96 = 97,088г.
По додатку 3, при Rx = 2,2 км, q = 200 кТ, Дпр = 150 Р, то:
Косл.рз.потр = (5 * 19000 (1,088 -0.2 тАУ 97,088 -0,2) + 150) / 50 В» 1135,4
2. Визначаiмо захиснi властивостi споруд:
а) вiд ударноi хвилi вiдповiдно вихiдних даних
ВаΔ Р фзах ВаПРУ = 20кПа
ВаΔ Р фзах ВаСх. 8 = 100кПа
ВаΔ Р фзах ВаСх. 12 = 100кПа
б) вiд радiоактивного зараження вiдповiдно вихiдних даних
ВаКосл ВаПРУ = 400
ВаКосл ВаСх. 8 Ва= 2500
ВаКосл ВаСх. 12Ва = 2500
3. Порiвнюiмо захиснi властивостi захисних споруд з потрiбними:
а) за ударною хвилею
Δ Р фзах ВаПРУ < Δ Р фпотр ;
Δ Р фзах ВаСх. >Δ Р фпотр ;
б) за iонiзуючим випромiнюванням
Косл.зах ВаПРУ < Косл.потр ;
Косл.зах ВаСх. > Косл.потр ;
4. Визначаiмо показник, який характеризуi iнженерний захист робiтникiв i службовцiв за захисними властивостями:
Кзт Ва= (М8 + М12 ) / N = (396 + 396) / 770 = 1.028, тобто забезпечуiться 100% захист найбiльшоi змiни.
Висновок: ПРУ не забезпечуi потрiбного захисту людей i з подальшоi оцiнки виключаiться, захиснi властивостi сховищ № 8 i № 12 вiдповiдають потрiбним нормам i забезпечують захист робiтникiв 100%.
2.3. Оцiнка систем життiзабезпечення захисних споруд.
Для забезпечення життiдiяльностi людей захиснi споруди обладнуються системами: повiтряпостачання, водопостачання, електропостачання, опалення, звтАЩязку, санiтарно-технiчною системою.
Проведемо оцiнку найбiльш важливих систем: повiтрятАУ i водопостачання. Оцiнка зводиться до визначення кiлькостi людей, якi укриваються i можуть бути забезпеченi повiтрям (водою) за iснуючими нормами протягом встановленого строку i потiм порiвнюються з потрiбною кiлькiстю.
Вихiднi данi:
| Кiлькiсть i тип ФВК |
| ПРУ | немаi |
| Сховище № 8 | 3 ФВК тАУ РЖРЖ |
| Сховище № 12 | 3 ФВК тАУ РЖРЖ |
| Клiматична зона | IV |
| Тривалiсть укриття (дiб) | 3 |
| Зараження територii чадним газом | Не очiкуiться |
| РДмностi аварiйного запасу води (л) |
| ПРУ | немаi |
| Сховище № 8 | 2500 |
| Сховище № 12 | 2500 |
а) оцiнка повiтряпостачання
1. визначаiмо якi режими роботи повинна забезпечувати система повiтропостачаня. Так як на обтАЩiктi не очiкуiться зараження атмосфери чадним газом, то система повiтропостачання повинна забезпечити роботу в двох режимах:
В· тАЮчистоi вентиляцiiтАЭ (режим РЖ )
В· тАЮфiльтровентиляцiiтАЭ (режим РЖРЖ)
Норма подавання:
У режимi РЖ тАУ 13 м3Ва / год. (середня температура найспекотнiшого мiсяця до 25оС), у режимi РЖРЖ - 2 м3Ва / год. на одну людину.
ВаВаВаВа 2. визначаiмо можливостi системи
а) у режимi 1 (чистоi вентиляцii):
у сховищi № 8 Nо.повiтря 1Ва =Ва n * V1 / W1 = 3 * 1200 / 13 =ВаВа 276
у сховищi № 12 Nо.повiтря 1Ва =Ва n * V1 / W1 = 3 * 1200 / 13 =ВаВа 276
б) у режимi 2 (фiльтри вентиляцii):
у сховищi № 8 Nо.повiтря 2Ва =Ва n * V2 / W2 = 3 * 300 / 3 =300ВаВа
у сховищi № 12 Nо.повiтря 2Ва =Ва n * V2 / W2 = 3 * 300 / 3 =300ВаВа
4. визначаiмо показник, який характеризуi захиснi споруди за повiтря забезпеченням людей в режимi 1 (з найменшими можливостями)
Кжоповiтря = (N8 + N12) / N = (276 + 276) / 770 = 0,71
Висновки: системи повiтряпостачання сховищ не забезпечуi усi потреби у подавання повiтря в обох режимах. Необхiдно встановити додатковi ФВК.
б) оцiнка системи водопостачання:
1. норма запасу питноi води на одну людину за добу W = 3 л.
2. визначаiмо можливостi системи по забезпеченню водою в аварiйнiй ситуацii:
У сховищi № 8 тАУ Nо.вод.8 = Wо.вод. / (W * T)= 2500 / (3 * 3) = 277
У сховищi № 12 тАУ Nо.вод.12 = Wо.вод. / (W * T)= 2500 / (3 * 3) = 277
3. визначаiмо показник життiзабезпечення водою:
Кжовод = (N8 + N12) / N = (277 + 277) / 770 = 0,72
Висновки: водою аварiйного запасу забезпечуiться 72% людей, що укриваються у сховищах;
системи водопостачання сховищ не забезпечуi усi потреби у подавання води. Необхiдно встановити додатковi емностi з водою:
У сховищi № 8 тАУ (396 тАУ 277) * 3 * 3 = 1071
У сховищi № 12 тАУ (396 тАУ 277) * 3 * 3 = 1071
Загальний показник по життiзабезпеченню дорiвнюi 0,71.
РЖРЖ ЗАВДАННЯ
Пiдвищення стiйкостi роботи промислового обтАЩiкта в умовах надзвичайних ситуацiй.
Пiд стiйкiстю роботи промислового обтАЩiкта розумiють його здатнiсть в умовах надзвичайних ситуацiй випускати продукцiю в запланованому обтАЩiмi i номенклатурi, а при слабкому i середньому руйнуваннi, пожежi, повенях, зараженнi мiсцевостi, а також при порушеннi звтАЩязкiв по кооперацii i постачанню вiдновлювати виробництво в мiнiмальнi термiни.
Критерiiм стiйкостi обтАЩiкта до впливу ударноi хвилi приймають таке граничне значення надлишкового тиску (ΔРфгр), при якому будiвлi, споруди i обладнання обтАЩiкта ще не руйнуються або отримують не бiльше, нiж середнi руйнування.
ΔРфгр ≥ ΔРфмах тАУ обтАЭiкт стiйкий до ударноi хвилi.
ΔРфгр ≤ ΔРфмах тАУ обтАЭiкт не стiйкий до ударноi хвилi.
РОЗРАХУНКОВА ЧАСТИНА
Вихiднi данi:
| Вiдстань вiд цеху до сховища вуглеводневих продуктiв | 0,8 км |
| Цех розташований до сховища по азимуту | 135о |
| Тип вуглеводневого продукту | Пропан |
| Маса продукту | 400 Т |
| Характеристика механiчного цеху |
| Будiвля | Бетон |
| Верстати | Середнi |
| Трубопроводи | На металевих естакадах, наземнi |
| Кабельнi мережi | наземнi |

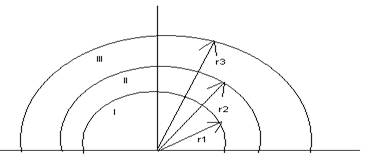

Надмiрний тиск на вiдстанi r, що очiкуiться на обтАЩiктi в разi вибуху газоповiтряноi сумiшi вуглеводневих продуктiв (ГПС), буде максимальним значенням надмiрного тиску ΔРфмах i визначаiться розрахунковим шляхом виходячи з того, що у разi вибуху газоповiтряноi сумiшi формуються три фiзичнi зони:
Зона РЖ тАУ зона детонацiйноi хвилi. Вона знаходиться в межах хмари вибуху. Радiус цiii зони можна розрахувати за формулою:
r1 = 17,53Öq, м
r1 = 17,53Ö400 = 17,5 * 7,37 = 128,97 м
В межах цiii зони надмiрний тиск складаi ΔР1 = 1700 кПа
Зона РЖРЖ тАУ зона дii продуктiв вибуху. Ця зона охоплюi всю територiю, по якiй розлетiлись продукти ГПС в результатi iх детонацii. Радiус цiii зони становить:
r2 = 1,7 * r1 = 1,7 * 128,97 = 219,26 м
В межах цiii зони надмiрний тиск складаi ΔР1 = 1700 кПа
Порiвнюючи вiдстань вiд центру вибуху до цеху (800 м) зi знайденими радiусами зон, робимо висновки, що цех знаходиться в РЖРЖРЖ зонi ударноi хвилi. Знаходимо надлишковий тиск за формулою для зони РЖРЖРЖ, приймаючи r3 = 800 м.
φ = 0,24 * r3 / r1
φ = 0,24 * 800 / 128.97 = 1.49 < 2, отже, ΔРф Варахуiмо за формулою:
ΔРф Ва= 700 / 3 * (Ö 1 + 29,8 * φ3Ва - 1) = 25,9 кПа

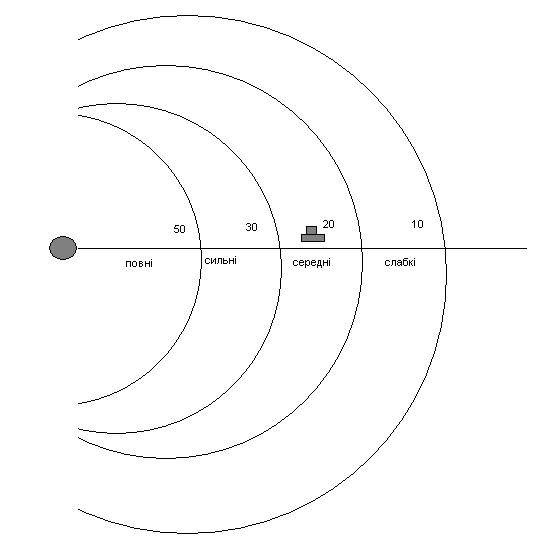

Таким чином, при вибуху 400 Т пропану цех машинобудiвного заводу буде пiд впливом ударноi хвилi ΔРф Ва= 25,9 кПа.
Видiляiмо основнi елементи механiчного цеху:
В· будiвлi тАУ бетон;
В· верстати тАУ середнi;
В· трубопроводи тАУ на металевих естакадах, наземнi;
В· кабельнi мережi тАУ наземнi.
Значення надлишкового тиску, що викликаi руйнування елементiв цеху. Значення надлишкового тиску беремо з додатку № 2
| Елементи цеху | Ступiнь руйнування |
| Слабкi | Середнi | Сильнi | Повнi |
| будiвлi тАУ бетон | 25-35 | 80-120 | 150-200 | 200 |
| верстати тАУ середнi | 15-25 | 25-35 | 35-45 | 45 |
| трубопроводи тАУ на металевих естакадах, наземнi | 20-30 | 30-40 | 40-50 | 50 |
| кабельнi мережi тАУ наземнi | 10-30 | 30-50 | 50-60 | 60 |
Результати стiйкостi обтАЩiкту до ударноi хвилi
| Елементи цеху та iх характеристика | Ступiнь руйнування при ΔРф ,Ва кПа |
ВаВаВаВа 10ВаВа ВаВа20ВаВа ВаВаВа30ВаВаВа Ва40ВаВаВа ВаВа50ВаВа ВаВа60ВаВаВаВа Ва70Ва ВаВаВаВа80 Ва ВаВа120 Ва 150 ВаВаВаВа200 ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа 25,9 |
| будiвлi тАУ бетон | | | | | | | | | | | | | | |
| верстати тАУ середнi | | | | | | | | | | | | | | | | |
| трубопроводи тАУ на металевих естакадах, наземнi | | | | | | | | | | | | |
| кабельнi мережi тАУ наземнi | | | | | | | | | | | | |
| | | | | | | | | | | | | | | | |
| Елементи цеху та iх характеристика | Межа стiйкостi елементу | Збитки у % | Примiтки |
| будiвлi тАУ бетон | 35 | 30-50 | Межа стiйкостi цеху 25кПа |
| верстати тАУ середнi | 25 | 10-30 |
| трубопроводи тАУ на металевих естакадах, наземнi | 30 | 10-30 |
| кабельнi мережi тАУ наземнi | 30 | 10-30 |
ВИСНОВКИ:
1. Межа стiйкостi цеху 25 кПа.
2. Найуразливiшi елементи цеху: верстати, кабельнi мережi наземнi.
3. При надлишковому тиску ΔРфмах = 25,9 кПа, будiвлi (бетон) отримують слабкi руйнування, верстати тАУ середнi, трубопроводи на металевих естакадах, наземнi тАУ слабкi, кабельнi мережi, наземнi тАУ слабкi руйнування.
Заходи щодо пiдвищення стiйкостi:
В· Провести заходи по пiдсиленню крiплення верстатiв до фундаменту i установлення над ними захисних конструкцiй (кожухiв, камер);
В· Прокладання кабельних мереж пiд землею, а також комунально-енергетичних i технологiчних мереж;
В· Збiльшення вiдстанi до безпечноi мiж промисловим i вибухонебезпечним обтАЩiктами;
В· Зменшення кiлькостi вибухонебезпечних речовин в сховищах.
