1. ВВЕДЕНИЕ

Сергей Гаврилович Симонов (1894тАФ1986) с 1917 года работал на Ковровском пулеметном заводе слесарем-отладчиком автоматов Федорова. Прошел на этом заводе большой путь: мастер, старший мастер, начальник сборочного цеха, конструктор и руководитель экспериментальной мастерской. Изобретательская деятельность Симонова началась под руководством Федорова и Дегтярева в 1922тАФ1923 годах с проектирования ручного пулемета и винтовки. После окончания в 1933 году Промакадемии и до ухода на пенсию в 1959 году возглавлял ряд конструкторских коллективов на заводах оборонной промышленности. Первая модель автоматической винтовки была представлена Симоновым в начале 1926 года. Пороховые газы, отводимые из дульной части ствола, действуют на газовый поршень и тяги, расположенные с правой стороны винтовки. Запирание канала ствола в момент выстрела достигается входом боевого опорного пенька в вырез затвора в нижней его части. В апреле 1926 года Артиллерийский комитет рассмотрел предложенный Симоновым проект винтовки и отметил простоту ее устройства, однако пришел к выводу, что она не имеет преимуществ перед известными системами и в настоящем виде не может быть допущена для испытаний. Конструкция винтовки имела ряд недостатков, главным из которых было неудачное расположение газоотводного приспособления, которое крепилось не по оси симметрии, а справа и при том без всякого закрытия сверху. Это сильно увеличивало ширину цевья, открывало доступ к газоотводному приспособлению воды и пыли, а смещение центра тяжести вправо вызывало значительное отклонение пули влево. Неудачные конструктивные решения затрудняли неполную разборку винтовки. Продолжая работать над совершенствованием винтовки, Симонов создал несколько новых образцов. В результате конструктору удалось добиться большого успеха. Это подтверждает автоматическая винтовка, созданная им в 1931 году, принцип автоматики которой был основан на отводе пороховых газов через боковое отверстие в стволе.

У новой винтовки впервые в оружии этого класса запирание канала ствола осуществлялось клином, перемещающимся в вертикальных пазах ствольной коробки. Подъем клина производится скосом, расположенным в передней части стебля затвора, а опускание клина для расцепления затвора тАФ взводной муфтой, в передний конец ее упирается толкатель с поршнем, на который действуют пороховые газы, отводимые из канала ствола при выстреле. Такая конструкция давала возможность рационально распределить нагрузку на запирающем узле в момент выстрела и, следовательно, уменьшить массу затвора и всей винтовки. Ударно-спусковой механизм ударникового типа допускает ведение как одиночного, так и непрерывного огня. Флажковый переводчик расположен в передней части спусковой скобы. Предохранитель от случайного выстрела смонтирован в задней части спусковой скобы и подпирает спусковой крючок. Возвратная пружина находится в съемной крышке ствольной коробки. Экстракция и отражение стреляной гильзы осуществляются подпружиненным выбрасывателем, расположенным в верхней части остова затвора, и отражателем, закрепленным на дне ствольной коробки. Магазин тАФ отъемный коробчатый на 15 патронов, располагающихся в шахматном порядке. Снаряжение магазина может производиться и без его съема. По израсходовании патронов затвор задерживается остановом, выдвигаемым подавателем магазина, и система остается открытой для последующего заряжания. Прицел секторного типа допускает ведение огня до 1500 м. Штык тАФ складной игольчатый четырехгранный.

Автоматическая винтовка системы Симонова успешно прошла полигонные испытания. Было решено изготовить опытную партию и провести широкие войсковые испытания. Первоначально был дан заказ на изготовление 25 штук, но еще до его завершения он был увеличен до 100 со сроком изготовления к 1 января 1934 года. Одновременно предлагалось ускорить разработку технологического процесса, чтобы уже в первом квартале 1934 года запустить в производство партию винтовок, а с начала второго полугодия подготовиться к валовому производству.

В сентябре 1934 года на базе своей винтовки Симонов создал автоматический карабин (АКСИ). Основное его отличие от винтовки тАФ укороченный ствол и облегченная конструкция некоторых деталей Полигонные испытания карабина проводились 16 апреля 1935 года. Из-за неудачной конструкции замедлителя полигон не рекомендовал его серийное производство. В 1933 году свою систему с отводом пороховых газов усовершенствовал Токарев. В отличие от предыдущего образца конструктор газовую камеру установил над стволом, перенес прицельную планку с крышки ствольной коробки на переднюю часть ствольной коробки, заменил рамочный прицел секторным, увеличил емкость магазина до 15 патронов и сделал его отъемным. Останов затвора в заднем положении ликвидировал.

В 1934 году он разработал автоматический карабин на базе своей винтовки, но в отличие от нее запирание производилось не поворотом боевой личинки, а ее перекашиванием вниз. При этом задний конец боевой личинки, опускаясь, упирается в опорную плоскость особого клина, вставленного в коробку, и прижимает передний конец боевой личинки к обрезу казенной части ствола. Крышка затвора доходит до обреза казенной части ствола несколько позже и своим выступом с помощью особого рычажка отводит автоматический спуск. 12 марта 1935 года карабин был подвергнут полигонным испытаниям. Несмотря на большой процент задержек и ряд поломок, комиссия пришла к выводу, что конструкция карабина заслуживает внимания, и рекомендовала конструктору срочно доработать систему, обратив особое внимание на увеличение прочности деталей. Это задание было выполнено в новом образце, представленном Токаревым в том же 1935 году.

В результате испытаний, проходивших в 1935тАФ1936 годах, лучшие результаты показала автоматическая винтовка Симонова. И хотя отдельные экземпляры преждевременно выходили из строя, но, как отмечала комиссия, причиной тому были главным образом дефекты изготовления, а не конструкции. В июле 1935 года в протоколе полигона указывалось: ВлПодтверждением этому могут служить первые опытные образцы ABC, выдержавшие до 27 000 выстрелов и совершенно не имевшие таких поломок, которые наблюдались в испытанных образцахВ». В 1936 году она была принята на вооружение Красной Армии под названием Вл7,62-мм автоматическая винтовка системы Симонова обр. 1936 г. (АВС-З6)В».

От образца, предложенного конструктором еще в 1931 году, винтовка имела значительные отличия. Установлен дульный тормоз, который уменьшал отдачу и увеличивал кучность стрельбы. Четырехгранный штык заменен клинковым, применение которого допускало его поворот по отношению к винтовке на 90 градусов и использование в качестве дополнительной опоры при стрельбе в автоматическом режиме. Изменены конфигурация ствольной коробки и защелки крышки, крепление ствольной накладки, конструкция основания мушки. Ствольная накладка укорочена и имеет металлический наконечник. Установлен щиток, закрывающий вырез на ствольной коробке для прохода рукоятки перезаряжания. Введен шомпол, который крепится с правой стороны. Затыльник приклада штампованный цельнометаллический. С 1937 года начинается массовый выпуск АВС-36, всего до 1940 года их было выпущено 65 800 штук.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ ОБРАЗЦА

Большинство современных винтовок позволяет вести стрельбу только одиночными выстрелами, т.е. являются самозарядными. Но на вооружении многих стран приняты и автоматические винтовки, позволяющие в ходе критических ситуаций боя вести автоматический огонь.

Красная Армия начала первые испытания самозарядных винтовок еще в 1926 году, однако вплоть до середины тридцатых годов ни один из испытанных образцов не удовлетворял армейским требованиям. Эти винтовки использовались в боях на Халхин-Голе в 1939 году, в зимней войне с Финляндией в 1940м. А также в начальный период Великой Отечественной войны. Интересно, что финны, захватившие в 1940 году в качестве трофеев винтовки конструкции как Токарева, так и Симонова, предпочитали использовать винтовки СВТ-38 и СВТ-40, так как винтовка Симонова была существенно более сложной по устройству и более капризной. Впрочем, именно поэтому винтовки Токарева и сменили АВС-36 на вооружении РККА.

ВаС целью повышения практической скорострельности в самозарядных и автоматических винтовках применяют сменяемые коробчатые магазины емкостью 10 и 20 патронов.

Создание автоматической винтовки, годной для массового вооружения, явилось большим достижением советской оружейной техники. Ни одно из ведущих иностранных государств не имело на вооружении своей армии подобного оружия. Но все же ABC-36. несмотря на наличие отдельных удачно разработанных механизмов и узлов, оказалась сравнительно сложной в производстве и изучении, чувствительной к загрязнению, температурным колебаниям воздуха. Практические стрельбы и опыт применения ABC в боевых условиях выявили недостаточную кучность боя в режиме непрерывного огня, устойчивость оружия была недостаточной, велик разброс пуль. Только первый выстрел в очереди являлся прицельным. Это в конечном итоге решило судьбу стреляющих очередью винтовок. Внимание оружейников сосредоточилось на самозарядной винтовке, требующей для производства каждого выстрела нажатия на спуск.

3. ТТХ ОБРАЗЦА.

Калибр, ммтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж7,62

Начальная скорость пули, м/стАжтАжтАжтАжтАжтАжтАж.тАжтАжтАж835

Скорострельность, в/мтАжтАжтАжтАжтАжтАжтАж.тАжтАжтАж..тАжтАж.40

Практическая скорострельность в/м...............20-25

Емкость магазина, патАжтАжтАжтАжтАжтАжтАжтАж.............15

Длина без штыка, ммтАжтАжтАжтАжтАж....тАжтАжтАжтАжтАж....1260

Длина со штыком, ммтАжтАжтАжтАжтАж....тАжтАжтАжтАжтАж....1520

Длина ствола, ммтАжтАжтАжтАжтАжтАжтАжтАж....тАжтАжтАжтАж...627

Масса без штыка и магазина, кгтАжтАжтАжтАжтАжтАжтАжтАж...4,05

Число нарезов....................................4

4. ЦИКЛ РАБОТЫ ОБРАЗЦА

При одиночном огне:

Переводчик находится в нижнем положении. При нажатии на спусковой крючок переводчик воздействует на спусковую тягу. Спусковая тяга, двигаясь в пазу коробки, нижней наклонной плоскостью скользит по наклонной плоскости шептала, почему шептало опускается вниз и другим выступом поворачивает задержку ударника, освобождая ударник. Ударник под воздействием боевой пружины движется вперёд, происходит разбитие капсюля и выстрел. Переводчик проскальзывает по поверхности подпружиненного разобщителя и выходит из зацепления со спусковой тягой. Спусковая тяга под воздействием пружины возвращается в исходное положение.

Пороховые газы попадают, а газоотводное отверстие, газовую камору, воздействуют на газовый поршень, который через шток воздействует на взводную муфту. Взводная муфта наклонной гранью действует на грань клина, клин опускается тАУ происходит отпирание. Затем взводная муфта действует на затворную раму. Затворная рама при откате воздействует на рычаг отражателя, отражатель поворачивается и извлекает гильзу. Ударник под воздействием затворной рамы отходит назад и входит в зацепление с задержкой ударника.

Под воздействием возвратной пружины затворная рама с затвором возвращаются в переднее положение. Затвор захватывает очередной патрон из магазина и досылает его в патронник. Затворная рама передней гранью воздействует на грань клина и происходит запирание, а выступами разводит автоспуск и упор.

При автоматической стрельбе:

Переводчик находится в верхнем положении. При нажатии на спусковой крючок переводчик входит в зацепление со спусковой тягой и не выходит из зацепления до конца действия усилия на спусковой крючок и шептало всё время находится в нижнем положении. Спуск ударника при первом выстреле происходит с шептала, а при последующих с автоспуска

5. РАБОТА ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ

5.1. Патроно-подающий механизм.

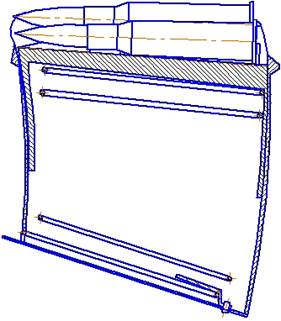

В данном образце используется коробчатый магазин секторного типа на 15 патронов. Располагается он снизу и является приставным(сменным). Расположение патронов в магазине шахматное, что позволяет уменьшить габариты магазина.

Магазин состоит из штампосварного корпуса, у которого спереди и сзади есть упоры, обеспечивающие необходимое положение магазина в приемном окне ствольной коробки. В верхней части корпуса имеются загибы, удерживающие патрон в определенном положении.

Подаватель магазина обеспечивает направление движения патронов и является частично направляющей для подающей пружины. Сзади у него имеется выступ, взаимодействующий с затворной задержкой после того, как патроны закончились.

5.2. Патроно-досылающий механизм.

Нижний выступ затвора при движении вперед захватывает патрон и происходит досылание.

5.3. Закрывание канала ствола.

Закрывание канала ствола производится затвором, жёстко опирающимся на ствольную коробку.

5. 4. Запирание затвора.

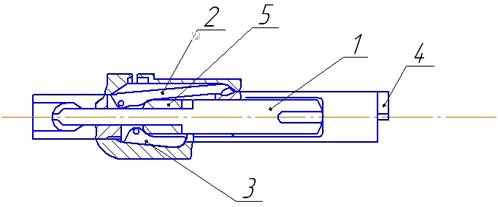

Запирание затвора осуществляется клином. При движении затворной рамы 1 вперед, она передним скосом воздействует на скос клина 2 и заставляет его подняться. Нижней частью клин попадает в паз затвора 3 тАУ происходит запирание.

5. 5. Отпирание затвора.

Клин опускается под воздействием на его скос скоса возвратной муфты тАУ происходит отпирание.

5. 6. Ударный механизм.

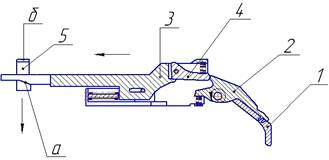

Ударный механизм состоит из ударника 1 , задержки ударника 4, автоспуска 2, упора 3 и боевой пружины 6. Задержка ударника находится в зацеплении с ударником и препятствует его движению вперёд, как показано на рисунке:

При выстреле шептало действует на выступ задержки ударника и поворачивает его, освобождая ударник. В момент выстрела детали располагаются следующим образом:

5. 7. Спусковой механизм.

При нажатии на спусковой крючок 1 переводчик 2 через разобщитель 4 толкает тягу 3 вперёд. Спусковая тяга скосом ВлаВ» действует на скос шептала 5, а выступ ВлбВ» действует на выступ задержки ударника, заставляя её поворачиваться и происходит выстрел. На рис. представлен автоматический режим огня, в этом случае переводчик с разобщителем всё время находятся в зацеплении. При одиночном огне Переводчик проскальзывает по грани разобщителя и выходит из зацепления.

5.8. Двигатель автоматики.

Автоматика винтовки работает на принципе отвода части пороховых газов из ствола в газовую камору 2, в которой они воздействуют через поршень 3 и шток 4 на основное звено тАФ взводную муфту, которая действует на затворную раму, вызывая ее откат.

Газовый регулятор 1 с пазом для прохода пороховых газов ввинчивается в газовую камору.

6. ЦИКЛОГРАММА ОБРАЗЦА

6.1. Ведомость отката-наката.

Ведомость наката:

Общий ход затворной рамы............................140мм

Начало отпираниятАжтАжтАжтАж............тАжтАжтАжтАжтАжтАжтАжтАжтАж0мм

Конец отпираниятАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж........17мм

Начало экстракции гильзытАжтАжтАж......тАжтАжтАжтАжтАж........17мм

Конец экстракции гильзытАжтАжтАж............тАжтАжтАж.тАжтАж..130мм

Начало отражения гильзытАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж130мм

Конец отражения гильзытАжтАжтАжтАжтАжтАжтАжтАжтАжтАж...тАж.......132мм

Начало взведения ударника..тАж.тАжтАжтАжтАжтАжтАжтАжтАж.........0мм

Конец взведения ударникатАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.17мм

Ведомость отката:

Начало досылания патронатАжтАж.тАжтАжтАжтАжтАжтАжтАжтАжтАж.......128мм

Конец досылания патронатАжтАжтАжтАжтАжтАжтАжтАж.тАжтАжтАжтАжтАжтАжтАж.17мм

Начало запираниятАжтАжтАжтАжтАжтАж.тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.17мм

Конец запираниятАжтАжтАжтАж....тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.0мм

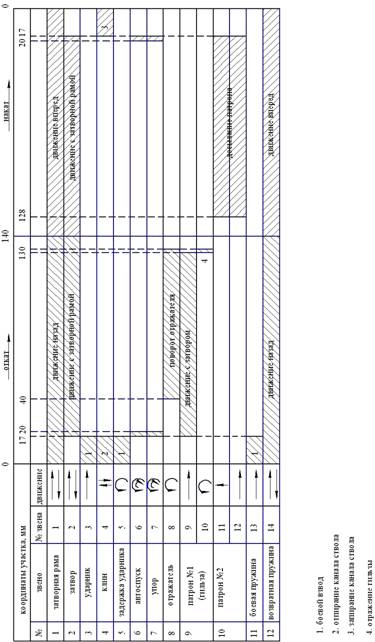

6.2. Циклограмма.

7 ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНЫХ ОТНОШЕНИЙ, КОЭФФИЦИЕНТОВ ПРИВЕДЕНИЯ МАСС И КОЭФФИЦИЕНТОВ ПЕРЕДАЧИ СИЛ

7.1. ПРОЦЕСС ОТПИРАНИЯ

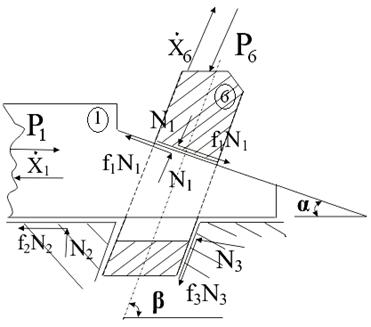

При движении взводной муфты 1 (рисунок 7.1) под действием давления пороховых газов она воздействует на клин 2 с силой, перпендикулярной наклонной поверхности на клине , в результате которой возникает сила трения . Под действием этих сил клин прижимается к левым направляющим в ствольной коробке. Со стороны этих направляющих на клин действует сила Ва(равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . Клин на взводную муфту действует с силами, равными соответственно Ваи , направленными в противоположную сторону. Взводная муфта, двигаясь по ствольной коробке, воздействует на неё с силами Ваи .

Приложим к основному звену потерянную силу , и к клину - Ваи запишем следующие зависимости, проектируя силы на направление движения основного звена 1:

Для клина:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.1.1)

ВаВаВаВаВаВаВаВаВаВа (7.1.2)

Определим из уравнения (7.1.1) :

ВаВаВаВаВаВаВаВаВаВаВа (7.1.3)

Подставляет Вав уравнение (7.1.2) и определяем :

ВаВаВаВаВаВаВаВаВаВаВа (7.1.4)

Для взводной муфты:

(7.1.5)

ВаВаВаВаВаВаВаВаВаВаВа (7.1.6)

Из уравнения (7.1.5) определяем :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.1.7)

Подставляет Вав уравнение (7.1.2) и определяем :

Ва(7.1.8)

Поделив уравнения (7.1.8) на (7.1.4) получим

Так как

То

Зная выражение для коэффициента передачи сил, легко найти значение передаточного отношения.

ВаКоэффициент передачи сил равен передаточному отношению, если связи идеальны. Тогда при

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.1.9)

Для нашего механизма при

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.1.10)

Учитывая, что Ваопределяем коэффициент приведения масс:

7.2. ВЗВЕДЕНИЕ УДАРНИКА

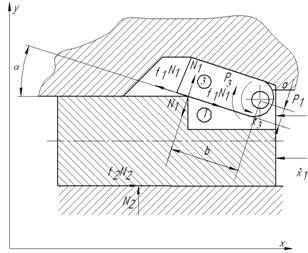

При движении затворной рамы 1 (рисунок 7.2) в крайнее заднее положение она воздействует на ударник 5 взводя его при этом в месте контакта возникают сила Ваи сила трения . При движении затворной рамы по внутренней поверхности затвора возникают сила Ваи сила трения , а при взведении ударника возникает сила Ваи сила трения . Ударник на затворную раму действует с силами, равными соответственно Ваи , направленными в противоположную сторону.

Приложим к основному звену потерянную силу , и к ударнику - Ваи запишем следующие зависимости, проектируя силы на направление движения основного звена 1:

Для ударника:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.1)

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.2)

ВаРисунок 7.2. Взведение ударника.

Из уравнения (7.2.1) определяем :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.3)

Для затворной рамы:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.4)

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.5)

Из уравнения (7.2.4) определяем :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.6)

Из уравнения (7.2.5) определяем Ваи подставляем в уравнение (7.2.6):

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.7)

Поделив уравнения (7.2.7) на (7.2.3) получим:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.8)

Так как

то

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.9)

Зная выражение для коэффициента передачи сил, легко найти значение передаточного отношения. Коэффициент передачи сил равен передаточному отношению, если связи идеальны. Тогда при

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.10)

Для нашего механизма при

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.11)

Учитывая, что Ваопределяем коэффициент приведения масс:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.2.12)

7.3. ВЗВЕДЕНИЕ ЗАДЕРЖКИ УДАРНИКА

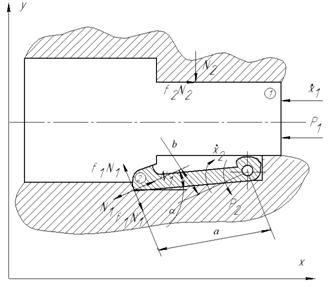

При движении ударника 1 (рисунок 7.3) в крайнее заднее положение он воздействует на задержку ударника 8 взводя его при этом в месте контакта возникают сила Ваи сила трения . При движении ударника по внутренней поверхности затвора возникают сила Ваи сила трения .

Приложим к основному звену потерянную силу , и к задержке ударника - Ваи запишем следующие зависимости, проектируя силы на оси и :

Рисунок 7.3. Взведение задержки.

Для ударника:

ВаВаВаВаВаВа (7.3.1)

ВаВаВаВаВаВаВаВаВаВаВаВаВа (7.3.2)

Из уравнения (7.3.2) определяем :

ВаВаВаВаВаВаВаВа (7.3.3)

Подставляем полученное выражение (7.3.3) в уравнение (7.3.1):

Ва(7.3.4)

Для предохранителя ударника:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.3.5)

Определяем из уравнения (7.3.5) :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.3.6)

Поделив уравнения (7.3.6) на (7.3.3) получим:

ВаВаВаВаВаВаВаВаВаВа Ва(7.3.7)

Так как

, то

ВаВаВаВаВаВаВаВаВаВаВаВа (7.3.8)

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.3.9)

Для нашего механизма при

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.3.10)

Учитывая, что Ваопределяем коэффициент приведения масс:

ВаВаВаВаВа Ва(7.3.11

7.4. ПРОЦЕСС ЗАПИРАНИЯ

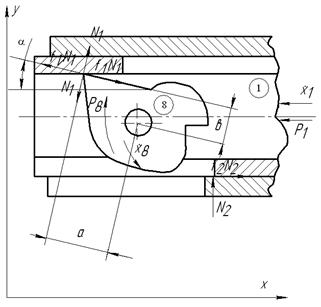

При движении затвора в крайнее переднее положение он воздействует на клин с силой, перпендикулярной наклонной поверхности затвора , в результате которой возникает сила трения . Под действием этих сил клин прижимается к правым направляющим в ствольной коробки. Со стороны этих направляющих на клин действует сила Ва(равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . На затвор клин действует с силами, равными соответственно Ваи , направленными в противоположную сторону. Эти силы прижимают затвор к направляющим, что вызывает реакцию направляющих. Направляющие действуют на затвор с силами Ваи .

Рисунок 7.4. Процесс запирания.

Для затвора:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.4.1)

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.4.2)

Для клина:

ВаВаВаВаВа (7.4.3)

ВаВаВаВаВаВаВаВаВаВаВаВа Ва(7.4.4)

Определим из уравнения (7.4.2) Ваи подставим в уравнение (7.4.1):

Ва(7.4.4)

ВаВаВаВаВаВаВаВаВаВаВаВа (7.4.5)

Преобразуем это выражение:

ВаВаВаВаВаВаВаВаВаВаВа Ва(7.4.6)

Аналогично из уравнения (7.4.4) определим Ваи подставим в уравнение (7.4.3). Преобразуя, находим:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.4.7)

Поделив уравнения (7.4.6) на (7.4.7) получим:

Ва(7.4.8)

Так как

то

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.4.9)

Для нашего механизма при

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.4.10)

Определяем коэффициент приведения масс:

ВаВаВаВаВаВаВаВа (7.4.11)

7.5. ДВИЖЕНИЕ ОТРАЖАТЕЛЯ

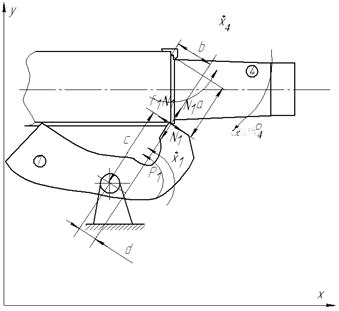

При движении затвора в крайнее заднее положение он воздействует на отражатель с силой, перпендикулярной наклонной поверхности отражателя , в результате которой возникает сила трения . Под действием этих сил отражатель поворачивается против часовой стрелки. Со стороны направляющих на затвор действует сила Ва(равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . На затвор отражатель действует с силами, равными соответственно Ваи , направленными в противоположную сторону.

Рисунок 7.5. Поворот отражателя.

Для затвора:

ВаВаВаВаВаВа (7.5.1)

ВаВаВаВаВаВаВаВаВаВаВаВаВа (7.5.2)

Из уравнения (7.5.2) определяем :

ВаВаВаВаВаВаВаВа (7.5.3)

Подставляем полученное выражение (7.5.3) в уравнение (7.5.1):

Ва(7.5.4)

Для отражателя:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.5.5)

Определяем из уравнения (7.5.5) :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.5.6)

Поделив уравнения (7.5.6) на (7.5.3) получим:

ВаВаВаВаВаВаВаВаВаВа Ва(7.5.7)

Так как , то

ВаВаВаВаВаВаВаВаВа (7.5.8)

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.5.9)

Для нашего механизма при

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.5.10)

Учитывая, что Ваопределяем коэффициент приведения масс:

ВаВаВаВаВа Ва(7.5.11

7.6. ДВИЖЕНИЕ АВТОСПУСКА В ОТКАТЕ

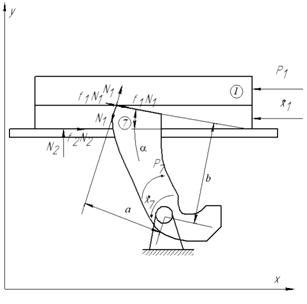

При движении затвора в крайнее заднее положение он воздействует на автоспуск с силой, перпендикулярной наклонной поверхности отражателя , в результате которой возникает сила трения . Под действием этих сил автоспуск поворачивается по часовой стрелки. Со стороны направляющих на затвор действует сила Ва(равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . На затвор автоспуск действует с силами, равными соответственно Ваи , направленными в противоположную сторону.

Рисунок 7.6. Поворот автоспуска.

Для затвора:

ВаВаВаВаВаВа (7.6.1)

ВаВаВаВаВаВаВаВаВаВаВаВаВа (7.6.2)

Из уравнения (7.6.2) определяем :

ВаВаВаВаВаВаВаВа (7.6.3)

Подставляем полученное выражение (7.6.3) в уравнение (7.6.1):

Ва(7.6.4)

Для автоспуска:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.6.5)

Определяем из уравнения (7.6.5) :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.6.6)

Поделив уравнения (7.6.6) на (7.6.3) получим:

ВаВаВаВаВаВаВаВаВаВа Ва(7.6.7)

Так как , то

ВаВаВаВаВаВаВаВаВа (7.6.8)

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.6.9)

Для нашего механизма при

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.6.10)

Учитывая, что Ваопределяем коэффициент приведения масс:

ВаВаВаВаВа Ва(7.6.11)

7.7. ДВИЖЕНИЕ УПОРА В ОТКАТЕ

При движении затвора в крайнее заднее положение он воздействует на упора с силой, перпендикулярной наклонной поверхности отражателя , в результате которой возникает сила трения . Под действием этих сил упор поворачивается против часовой стрелки. Со стороны направляющих на затвор действует сила Ва(равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . На затвор упор действует с силами, равными соответственно Ваи , направленными в противоположную сторону.

Рисунок 7.7. Поворот упора.

Для затвора:

ВаВаВаВаВаВа (7.7.1)

ВаВаВа (7.7.2)

Из уравнения (7.7.2) определяем :

ВаВаВаВаВаВаВаВа (7.7.3)

Подставляем полученное выражение (7.7.3) в уравнение (7.7.1):

Ва(7.7.4)

Для упора:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.7.5)

Определяем из уравнения (7.7.5) :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.7.6)

Поделив уравнения (7.7.6) на (7.7.3) получим:

ВаВаВаВаВаВаВаВаВаВаВа Ва(7.7.7)

Так как , то

ВаВаВаВаВаВаВаВаВаВа (7.7.8)

.ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.7.9)

Для нашего механизма при

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (7.7.10)

Учитывая, что Ваопределяем коэффициент приведения масс:

ВаВаВаВаВа Ва(7.7.11)

7.8. ОТРАЖЕНИЕ ГИЛЬЗЫ

При движении затвора в крайнее заднее положение отражатель воздействует на гильзу с силой, перпендикулярной наклонной поверхности отражателя , в результате которой возникает сила трения . Под действием этих сил гильза поворачивается против часовой стрелки. На отражатель гильза действует с силами, равными соответственно Ваи , направленными в противоположную сторону.

Рисунок 7.8. Отражение гильзы.

Приложим к основному звену силу , и к гильзе - Ваи запишем следующие зависимости:

Для отражателя:

Ва(7.8.1)

Для гильзы:

Вместе с этим смотрят:

Безопасность Республики Беларусь в военной сфере

Вклад М.В. Фрунзе в развитие советской военной стратегии, оперативного искусства и тактики

Военно-транспортный самолёт Ил-76

Военнослужащий тАФ специалист, в совершенстве владеющий оружием и военной техникой

Воинские звания военнослужащих Вооруженных Сил РФ
